Tuotetyyppi	Langaton porakone/ruuvinväännin
Tuotemerkki	Bosch
Malli	GSR 18V Professional
Kategoria	Porakone
Nimellisjännite	18 V
Tyhjäkäyntinopeus (1. vaihde)	0–450 rpm
Tyhjäkäyntinopeus (2. vaihde)	0–1450 rpm
Maksimivääntö (kova/pehmeä)	44 / 28 Nm
Ruuvauksen maksimihalkaisija	9 mm
Porauksen maksimihalkaisija teräkseen	11 mm
Porauksen maksimihalkaisija puuhun	32 mm
Istukan kiristysalue	1,5–10 mm
Karan kierre	1/2″
Paino (EPTA:n mukaan)	2,1 kg
Virtalähde	Li-Ion 18 V akku (ei sisälly toimitukseen)
Istukkatyyppi	Automaattinen istukka (avaimeton)
Vaihteiden lukumäärä	2 (mekaanista)
Vääntömomentin säätö	20 asentoa + poraus
Pyörimissuunta	Oikea / vasen
Erikoistoiminnot	Automaattinen karan lukitus, hidastusjarru
Äänitaso	< 70 dB(A); voi ylittää 80 dB(A)
Tärinä (metallin poraus)	< 2,5 m/s² (K=1 m/s²)
Huolto ja puhdistus	Puhdista tuuletusaukot; käytä alkuperäisiä Bosch-varaosia
Turvallisuus	Käytä kuulosuojaimia ja suojalaseja
Varaosat ja korjattavuus	Bosch-huolto; varaosat saatavilla osoitteesta www.bosch-pt.com

Usein kysytyt kysymykset - GSR 18V Professional BOSCH

Kuinka vaihtaa Bosch GSR 18V porakoneen akku?

Poista akku painamalla akun molemmilla puolilla olevia vapautuspainikkeita (5) ja vetämällä akku alaspäin. Aseta akku takaisin työntämällä se kahvaan, kunnes se napsahtaa paikalleen. Käytä ainoastaan alkuperäisiä Bosch-akkuja, joiden jännite on tyyppikilvessä ilmoitetun mukainen.

Kuinka säätää kiristysmomenttia?

Kierrä vääntömomentin esivalintarengasta (2) johonkin 20 numeroidusta asennosta. Mitä suurempi numero, sitä suurempi vääntö. Porausasento (poran symboli) poistaa kytkimen käytöstä ja mahdollistaa porauksen. Ruuvausta varten valitse materiaaliin sopiva asetus.

Kuinka vaihtaa pyörimissuuntaa?

Käytä pyörimissuunnan kytkintä (7), joka sijaitsee virtakytkimen yläpuolella. Työnnä sitä vasemmalle myötäpäivää (poraus, ruuvaus) varten ja oikealle vastapäivää (irrotus) varten. Käytä kytkintä vain, kun työkalu on pysähtynyt.

Kuinka vaihtaa nopeutta?

Nopeuskytkin (3) sijaitsee työkalun päällä. Työnnä se asentoon I matalaa nopeutta (0–450 rpm) varten, sopii ruuvaukseen tai suuriin poraushalkaisijoihin, ja asentoon II suurta nopeutta (0–1450 rpm) varten pieniä halkaisijoita varten. Käytä kytkintä vain, kun moottori on täysin pysähtynyt.

Kuinka vaihtaa poranterä automaattisessa istukassa?

Varmista, että virtakytkin on keskiasennossa (lukittu). Kierrä istukan holkkia (1) käsin suuntaan ① (avaus), kunnes voit asettaa poranterän. Aseta poranterä ja kierrä holkkia suuntaan ②, kunnes istukka lukittuu automaattisesti (ei enää napsahduksia). Poista poranterä kiertämällä vastakkaiseen suuntaan.

Minkä tyyppistä akkua käyttää GSR 18V:n kanssa?

Käytä ainoastaan alkuperäisiä Bosch-akkuja, joiden nimellisjännite on 18 V. Bosch'n NiCd-, NiMH- tai Li-ion-akut ovat yhteensopivia, mutta uudemmat mallit ovat yleensä Li-ion paremman kapasiteetin ja käyttöiän vuoksi. Älä koskaan käytä muita merkkejä tai muunneltuja akkuja.

Kuinka puhdistaa ja huoltaa porakonetta?

Pidä työkalu aina puhtaana, erityisesti tuuletusaukot, ylikuumenemisen välttämiseksi. Käytä kuivaa tai kevyesti kosteaa liinaa. Älä koskaan upota työkalua veteen. Pitkäaikaisen matalan nopeuden käytön jälkeen anna työkalun käydä tyhjäkäynnillä täydellä nopeudella 3 minuuttia jäähtyäkseen. Anna korjaukset valtuutetun Bosch-huollon tehtäväksi.

Mikä on suurin poraussyvyys puussa ja teräksessä?

Suurin poraushalkaisija teräksessä on 11 mm ja puussa 32 mm. Metallin porauksessa käytä hyvin teroitettuja HSS-teriä. Suurille halkaisijoille on suositeltavaa esiporata pienemmällä terällä.

Kuinka käyttää automaattista karan lukitusta?

Automaattinen karan lukitus (Auto-Lock) aktivoituu, kun virtakytkintä ei ole painettu. Se lukitsee karan, jolloin ruuveja voi kiristää tai irrottaa käsin, vaikka akku olisi tyhjä, tai käyttää työkalua käsisruuvausvälineenä.

Mistä löytää varaosia ja huoltopalvelua?

Varaosat ja räjäytyskuvat ovat saatavilla verkkosivustolla www.bosch-pt.com. Kysymyksissä ja korjauksissa ota yhteyttä Bosch-huoltoon. Ranskassa: puhelimitse 0 811 36 01 22 (paikallishinta) tai sähköpostitse [e-mail]. Belgiassa: [phone]. Sveitsissä: [phone].

KÄYTTÖOHJE GSR 18V Professional BOSCH

fi Alkuperäiset ohjeet

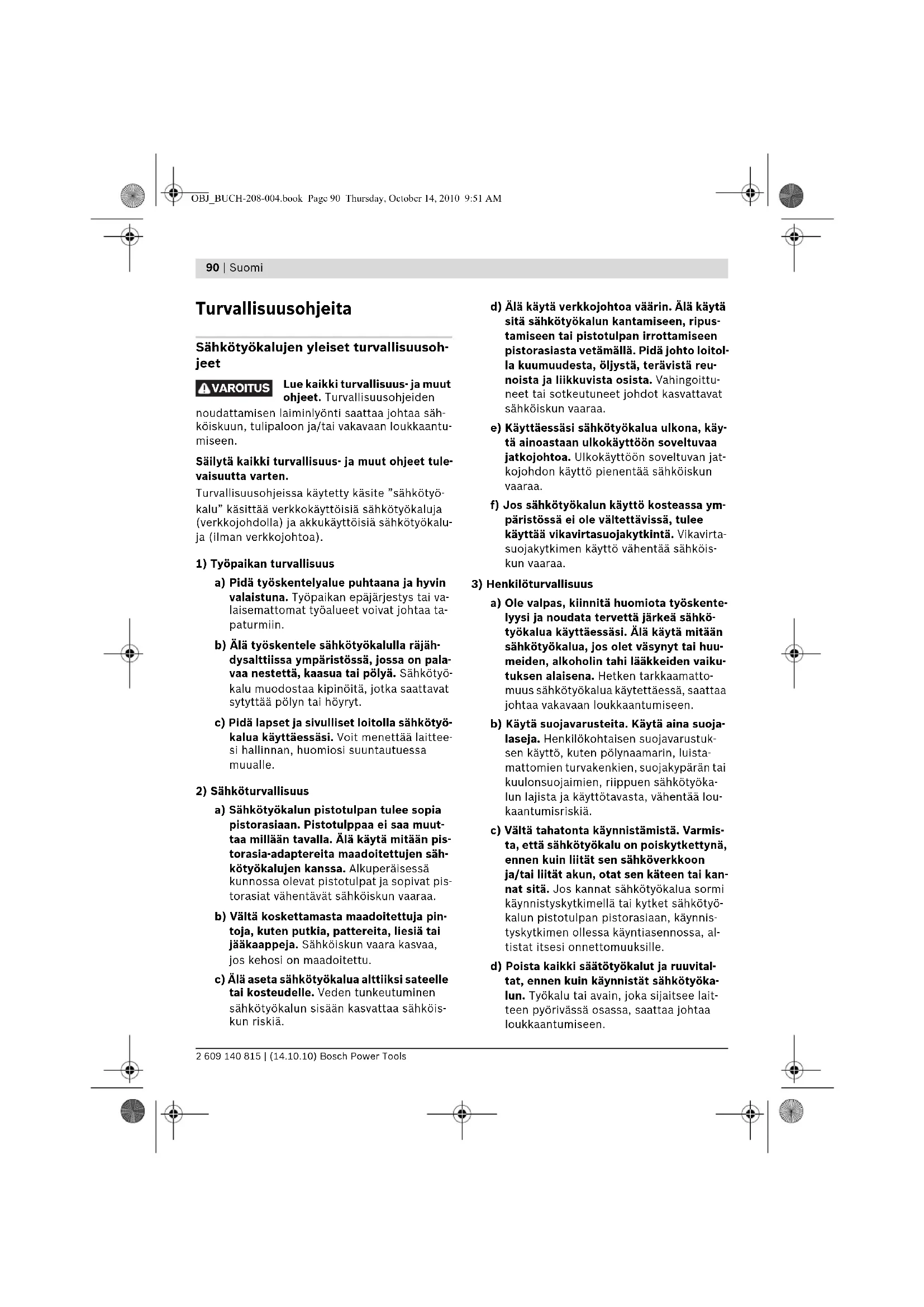

Sähkötyökalujen yleiset turvallisuusohjeet

VAROITUS

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden

noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Säilytä kaikki turvallisuus- ja muut ohjeet tule- vaisuutta varten.

Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akkukäyttöisiä sähkötyökaluja (ilman verkkojohtoa).

1) Työpaikan turvallisuus

a) Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
b) Älä työskentele sähkötyökalulla räjäh-dysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyö- kalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryt.
c) Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsl. Voit menettää laitteesi hallinnan, huomiosi suuntautuessa muualle.

2) Sähköturvallisuus

a) Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä mitään pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa olevat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
b) Vältä koskettamasta maadoitettuja pintoja, kuten putkia, pattereita, liesiä tai jääkaappeja. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
c) Älä aseta sähkötyökalua alttiiksi sateelle tai kosteudelle. Veden tunkeutuminen sähkötyökalun sisään kasvattaa sähköiskun riskiä.

d) Älä käytä verkkojohtoa väärin. Älä käytä sitä sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
e) Käyttäessäsi sähkötyökalua ulkona, käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
f) Jos sähkötyökalun käyttö kosteassa ympäristössä ei ole vältettävissä, tulee käyttää vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.

3) Henkilöturvallisuus

a) Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tahi lääkkeiden vaikutuksen alaisena. Hetken tarkkaamattomuus sähkötyökalua käytettäessä, saattaa johtaa vakavaan loukkaantumiseen.
b) Käytä suojavarustelta. Käytä alna suojalaseja. Henkilökohtaisen suojavarustuksen käyttö, kuten pölynaamarin, luista-mattomien turvakenkien, suojakypärän tai kuulonsuojaimien, riippuen sähkötyökalun lajista ja käyttötavasta, vähentää loukaantumisriskiä.
c) Vältä tahatonta käynnistämistä. Varmista, että sähkötyökalu on poiskytkettynä, ennen kuin liität sen sähköverkkoon ja/tai liität akun, otat sen käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan, käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
d) Poista kaikki säätötyökalut ja ruuvitaltat, ennen kuin käynnistät sähkötyökalun. Työkalu tai avain, joka sijaitsee laitteen pyörivässä osassa, saattaa johtaa loukkaantumiseen.

Suomi | 91

e) Vältä epänormaalia kehon asentoa. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Täten voit paremmin hallita sähkötyökalua odottamattomissa tilanteissa.
f) Käytä tarkoitukseen soveltuvia vaattei- ta. Älä käytä löysiä työvaatteita tai koru- ja. Pidä hiukset, vaatteet ja käsineet loi- tolla liikkuvista osista. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liik- kuviin osiin.
g) Jos pölynimu- ja keräilylaitteita voidaan asentaa, tulee sinun tarkistaa, että ne on liitetty ja että ne käytetään oikealla ta- valla. Pölynimulaitteiston käyttö vähentää pölyn aiheuttamia vaaroja.

4) Sähkötyökalujen huolellinen käyttö ja kä- sittely

a) Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivaa sähkötyökalua käyttäen työskentelet paremmin ja varmemmin tehoalueella, jolle sähkötyökalu on tarkoitettu.
b) Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei enää voida käynnistää ja pysäyttää käynnistyskytkimellä, on vaarallinen ja se täytyy korjata.
c) Irrota pistotulppa pistorasiasta, ennen kuin suoritat säätöjä, vaihdat tarvikkelta tai siirrät sähkötyökalun varastoitavaksi. Nämä turvatoimenpiteet estävät sähkötyökalun tahattoman käynnistyksen.
d) Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, jotka elvät tunne sitä tai jotka elvät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät kokemattomat henkilöt.
e) Hoida sähkötyökalusi huolella. Tarkista, että liikkuvat osat toimivat moitteettomasti, eivätkä ole puristuksessa sekä, että silnä el ole murtuneita tal vahingoittuneita osia, jotka saattaisivat vaikuttaa

haitallisesti sähkötyökalun toimintaan. Anna korjata nämä vioittuneet osat ennen käyttöä. Monen tapaturman syyt löytyvät huonosti huolletuista laitteista.

f) Pidä leikkausterät terävinä ja puhtaina. Huolellisesti hoidetut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät tartu helposti kiinni ja niitä on helpompi hallita.
g) Käytä sähkötyökaluja, tarvikkeita, valhtotyökaluja jne. näiden ohjeiden mukaisesti. Ota tällöin huomioon työolosuhteet ja suoritettava toimenpide. Sähkötyökalun käyttö muuhun kuin sille määrättyyn käyttöön, saattaa johtaa vaarallisiin tilanteisiin.

5) Akkukäyttöisten työkalujen huolellinen kä- sittely ja käyttö

a) Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Latauslaite, joka soveltuu määrätyntyypiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
b) Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.
c) Pidä irrallista akkua loitolla metalliesineistä, kuten paperinliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Ak- kukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
d) Väärästä käytöstä johtuen, akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä vahingossa joutuu iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, tarvitaan tämän lisäksi lääkärin apua. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.

92 | Suomi

6) Huolto

a) Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Täten varmistat, että sähkötyökalu säilyy turvallisena.

Porakoneiden ja ruuvinvääntimien turvallisuusohjeet

• Pidä sähkötyökalua eristetyistä pinnoista, tehdessäsi työtä, jossa vaihtotyökalu tai ruuvi saattaisi osua pillossa olevaan sähköjohtoon. Kosketus jännitteiseen johtoon voi saattaa sähkötyökalun metalliosat jännitteisiksi ja johtaa sähköiskuun.
  Käytä sopivia etsintälaitteita pilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesi-johtoputken puhkaisu aiheuttaa aineellista vahinkoa.
  Pysäytä sähkötyökalu välittömästi, jos vaihtotyökalu lukkiutuu. Varaudu voimakkaisiin vastamomentteihin, jotka syntyvät takaiskussa. Vaihtotyökalu lukkiutuu, kun: — sähkötyökalua ylikuormitetaan tai — se kallistuu työstettävässä työkappaleessa.
• Pidä tukevasti kiinni sähkötyökalusta. Ruuvia kiristettäessä ja avattaessa saattaa hetkellisesti syntyä voimakkaita vastamomentteja.
  ▶ Varmista työkappale. Kiinnityslaitteilla tai ruuvipenkissä kiinnitetty työkappale pysyy tukevammin paikoillaan, kuin kädessä pidet- tynä.
  Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen pois käsistäsi. Vaihtotyökalu saattaa juuttua kiinni johtaen sähkötyökalun hallinnan menettämiseen.
• Älä avaa akkua. On olemassa oikosulun vaara.

Suojaa akku kuumuudelta esim. myös pitkäaikaiselta auringonpaisteelta, tulelta, vedeltä ja kosteudelta. On olemassa räjähdysvaara.

Käytä vain alkuperäisiä Bosch-akkuja, joiden jännite vastaa sähkötyökalusi tyyppikilvessä olevaa jännitettä. Muita akkuja käytet-täessä, esim. jäljitelmiä, työstettyjä akkuja tai vieraita valmisteita, on olemassa räjähtävien akkujen aiheuttama loukkaantumisvaara ja ai-nevahinkovaara.

Toimintaselostus

Lue kaikki turvallisuus- ja muut ohjeet. Turvallisuusohjeiden noudattamisen laiminlyönti saattaa johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.

Käännä auki taittosivu, jossa on laitteen kuva ja pidä se uloskäännettynä lukiessasi käyttöohjetta.

Määräyksenmukainen käyttö

Sähkötyökalu on tarkoitettu ruuvinvääntöön ja poraamiseen puuhun, metalliin, keramiikkaan ja muoviin.

Kuvassa olevat osat

Kuvassa olevien osien numerointi viittaa grafiik-kasivussa olevaan sähkötyökalun kuvaan.

1 Pikaistukka
3 Vaihteenvalitsin
4 Ruuvauskärki*
5 Akun vapautuspainike
6 Akku*
7 Suunnanvaihtokytkin
8 Käynnistyskytkin
9 Kahva (eristetty kädensija)

2 Vääntömomenttiasetuksen säätörengas

10 Yleispidin*

11 Pikaistukan lukkoruuvi

12 Kuusiokoloavain**

*Kuvassa tai selostuksessa esiintyvä lisätarvike ei kuulu vakiotoimitukseen. Löydät täydellisen tarvikeluettelon tarvikeohjelmastamme.

**yleismallinen (ei kuulu toimitukseen)

Suomi

Melu-/tärinätiedot

Melun mittausarvot on määritetty EN 60745 mu-kaan.

Laitteen A-arvioitu äänen painetaso on tyypillisesti alle 70 dB(A). Epävarmuus K =3 dB. Melu saattaa työn aikana ylittää 80 dB(A).

Käytä kuulunsuojaimia!

Värähtelyn yhteisarvot (kolmen suunnan vektorisumma) mitattuna EN 60745 mukaan:

Poraus metalliin: Värähtelyemissioarvo a_h<2,5 m/s, epävarmuus K =1 m/s²,

Ruuvinvääntö: Värähtelyemissioarvo a_h<2,5 m/s^2 , epävarmuus K=1 m/s^2 .

Näissä ohjeissa mainittu värähtelytaso on mitattu EN 60745 standardoidun mittausmenetelmän mukaisesti ja sitä voidaan käyttää sähkötyökalujen vertailussa. Se soveltuu myös värähtelyrasi-tuksen väliaikaiseen arviointiin.

Ilmoitettu värähtelytaso vastaa sähkötyökalun pääasiallisia käyttöapoja. Jos sähkötyökalua kuitenkin käytetään muissa töissä, poikkeavilla vaihtotyökaluilla tai riittämättömästi huollettuna, saattaa värähtelytaso poiketa. Tämä saattaa kasvattaa koko työaikajakson värähtelyrasitusta huomattavasti.

Värähtelyrasituksen tarkkaa arviointia varten määrätyn työaikajakson aikana tulisi ottaa huomioon myös se aika, jolloin laite on sammutettuna tai käy, mutta sitä ei tosiasiassa käytetä. Tämä voi selvästi pienentää koko työaikajakson värähtelyrasitusta.

Määrittele lisävarotoimenpiteet käyttäjän suojaksi värähtelyn vaikutukselta, kuten esimerkiksi: Sähkötyökalujen ja vaihtotyökalujen huolto, käsien pitäminen lämpiminä, työnkulun organiointi.

Tekniset tiedot

Akkuruuvinväännin GSR ...	12 V 12 V 14,4 V 14,4 V 18 V
	Professional
Tuotenumero	3 601 J95 ...	500 501 400 401 300
Nimellisjännite	V= 12 12 14,4 14,4 18
Tyhjäkäyntikierrosluku
- 1 . v a i h d e	min^-1	0-400	0-400	0-400	0-400	0-450
- 2 . v a i h d e	min^-1	0-1400	0-1400	0-1400	0-1400	0-1450
Suurin vääntömomentti kovas-sa/pehmeässä ruuivnvännössä ISO 5393 mukaan	Nm	34/20	36/20	38/22	42/22	44/28
maks. ruuvin ∅	mm	7	7	8	8	9
maks. poranterän ∅
- T e r ä s	mm	10	13	10	13	11
- Puu	mm	25	28	32	35	32
Istukan kiinnitysalue	mm	1,5-10	1,5-13	1,5-10	1,5-13	1,5-10
Porakaran kierre		12"	12"	12"	12"	12"
Paino vastaa EPTA-Procedure 01/2003	kg	1,8	1,9	1,9	2,0	2,1
Tekniset tiedot mitattu 2,0 Ah NiCd-akulla.
Ota huomioon sähkötyökalusi mallikilvessä oleva tuotenumero. Yksittäisten koneiden kauppanimitys saattaa vaihdella.

Bosch Power Tools 2 609 140 815 | (14.10.10)

94 | Suomi

Standardinmukaisuusvakuutus CE

Vakuutamme yksin vastaavamme siitä, että kohdassa "Tekniset tiedot" selostettu tuote vastaa seuraavia standardeja tai standardoituja asiakirjoja: EN 60745 direktiivien 2004/108/EY, 2006/42/EY määräysten mukaan.

Tekninen tiedosto kohdasta: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Ussi tai pitkän aikaa käyttämättä ollut akku saavuttaa täyden tehonsa vasta n. 5 lataus- ja purkausvaiheen jälkeen.

Irrota akku 6 painamalla lukkopainikkeita 5 ja vetämällä akku alaspäin ulos sähkötyökalusta. Älä käytä volmaa tähän.

Akku on varustettu NTC-lämpötilanvalvonnalla, joka sallii lataamisen vain akun lämpötilan ollessa välillä 0 °C ja 45 °C. Täten saavutetaan pitkä käyttöikä akulle.

Laitteen huomattavasti lyhentynyt käyttöaika la- tauksen jälkeen osoittaa, että akku on loppuun- käytetty ja täytyy vaihtaa uuteen.

Ota huomioon hävitysohjeet.

Työkalunvaihto (katso kuva A)

- Aseta aina suunnanvaihtokytkin keskiasentoon ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.

Poraistukka on lukkiutuneena, kun käynnistyskytkintä 8 ei paineta. Tämä mahdollistaa poraistukassa olevan työkalun nopean ja helpon vaihdon.

Avaa pikaistukka 1 kiertämällä sitä suuntaan 0, kunnes työkalu voidaan asettaa siihen. Aseta työkalu.

Kierrä pikaistukan 1 hylsyä käsin voimakkaasti suuntaan ②, kunnes rasteriääntä ei enää kuulu. Istukka lukkiutuu täten automaattisesti.

Lukitus aukeaa taas, kun hylsyä kierretään vastakkaiseen suuntaan työkalun irrottamiseksi.

Poraistukan vaihto

Aseta aina suunnanvaihtokytkin keskiasentoon ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.

Lukkoruuvin poistaminen (katso kuva B)

Pikaistukan 1 tahaton irtoaminen porakarasta estetään lukkoruuvilla 11. Avaa pikaistukka 1 kokonaan ja kierrä ulos lukkoruuvi 11 suuntaan 0. Ota huomioon että lukkoruuvissa on vasen kierre.

Poranistukan irrotus (katso kuva C)

Kiinnitä kuusiokoloavaimen 12 lyhyempi sanka pikaistukkaan 1.

Aseta sähkötyökalu tukevalle alustalle, esim. työpenkille. Pidä kiinni sähkötyökalusta ja irrota pikaistukka 1 kiertämällä kuusiokoloavainta 12 suuntaan 0. Kiinnijuuttunut poraistukka irrotetaan kevyellä lyönnillä kuusiokoloavaimen 12 pidemmälle varrelle. Poista kuusiokoloavain pikaistukasta ja kierrä pikaistukka kokonaan irti.

Poranistukan asennus (katso kuva D)

Pikaistukan asennus tapahtuu käänteisessä jär- jestyksessä.

Istukka tulee kiristää paikoilleen n. 20-25 Nm kiristysmomentilla.

Kierrä lukkoruuvi 11 vastapäivään avattuun poraistukkaan. Käytä aina uutta lukkoruuvia, koska sen kiertessä on varmuussideaine, joka menettää vaikutuksensa toistuvasti käytettynä.

Suomi

Pölyn ja lastun poistoimu

Materiaalien, kuten lyijypitoisen pinnoitteen, muutamien puulaatujen, kivennäisten ja metallin pölyt voivat olla terveydelle vaarallisia. Pölyn kosketus tai hengitys saattaa aiheuttaa käyttäjälle tai lähellä oleville henkilöille allergisia reaktioita ja/tai hengitystiesairauksia. Määrättyjä pölyjä, kuten tammen- tai pyökin-pölyä pidetään karsinogeenisena, eritoten yhdessä puukäsittelyssä käytettyjen lisääineiden kanssa (kromaatti, puunsuoja-aïne). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.

• Huolehdi työkohteen hyvästä tuuletuksesta.
• Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.

Ota huomioon maassasi voimassaolevat säännökset, koskien käsiteltäviä materiaaleja.

Vältä pölynkertymää työpaikalla. Pöly saattaa helposti syttyä palamaan.

Käyttö

Käyttöönotto

Akun asennus

Käytä vain alkuperäisiä Bosch O-akkuja, joiden jännite vastaa sähkötyökalusi tyyppikilvessä olevaa jännitettä. Jonkun muun akun käyttö saattaa johtaa loukkaantumiseen ja tulipaloon.

Aseta suunnanvaihtokytkin 7 keskiasentoon, tahattoman käynnistyksen estämiseksi. Työnnä ladattu akku 6 kahvaan, kunnes se lukkiutuu tuntuvasti ja asettuu tasaisesti kiinni kahvaan.

Kiertosuunnan asetus (katso kuva E)

Suunnanvaihtokytkimellä 7 voit muuttaa sähkötyökalun kiertosuunnan. Käynnistyskytkimen 8 ollessa painettuna tämä ei kuitenkaan ole mahdollista.

Kierto oikealle: Porausta ja ruuvinkiertoa varten painat suunnanvaihtokytkintä 7 vasemmalle vasteeseen asti.

Kierto vasemmalle: Ruuvien ja muttereiden avaamista ja uloskiertoa varten painat suunnan-vaihtokytkintä 7 oikealle vasteeseen asti.

Vääntömomentin asetus

Vääntömomenttiasetuksen säätöpyörällä 2 voit asettaa tarvittavan vääntömomentin 20 portaassa. Oikein säädettynä, vaihtotyökalu pysähtyy heti, kun ruuvi on kiertynyt pinnan tassalle materiaaliin tai, kun asetettu vääntömomentti on saavutettu. Asennossa "rasterikytkin on poissa toiminnasta, esim. porausta varten.

Valitse ruuvien uloskiertoon mahdollisesti suurempi asetus tai aseta rengas merkille "

Mekaaninen vaihteenvalinta

Käytä vaihteenvalitsinta 3 ainoastaan sähkötyökalun ollessa pysähdyksissä.

Vaihteenvalitsimella 3 voidaan valita kaksi kierroslukualuetta.

Vaihde I:

Pieni kierroslukualue; työskentelyyn suurien porahalkaisijoiden kanssa tai ruuvinvääntöön.

Vaihde II:

Suuri kierroslukualue; työskentelyyn pienien porahalkaisijoiden kanssa.

Ellei vaihteenvalitsinta 3 voida työntää vastee-seen asti, tulee käyttökaraa kiertää hieman porasta.

Käynnistys ja pysäytys

Paina sähkötyökalun käynnistystä varten käynnistyskytkintä 8 ja pidä se painettuna.

Sähkötyökalun pysäytys päästämällä käynnistyskytkin 8 vapaaksi.

Kierrosluvun asetus

Voit säätää käynnissä olevan sähkötyökalun kierroslukua portaattomasti, riippuen siitä miten syvälle painat käynnistyskytkintä 8.

Käynnistyskytkimen 8 kevyt painallus aikaansaa alhaisen kierrosluvun. Paineen kasvaessa, nousee kierrosluku.

96 | Suomi

Täysautomaattinen karalukitus (Auto-Lock)

Poraistukka ja samalla työkalunpidin ovat lukkiutuneena, kun käynnistyskytkintä 8 ei paineta.

Tämä mahdollistaa ruuvien sisäänruuvauksen myös tyhjällä akulla sekä tuotteen käytön ruuvi- talttana.

Pysäytysjarru

Kun vapautat käynnistyskytkimen 8 jarrutetaan poraistukkaa ja täten estetään vaihtotyökalun jälkikäynnin.

Päästä ruuvien sisäänkierrossa käynnistyskytkin 8 vapaaksi vasta, kun ruuvi on kiertynyt työkappaleen pinnan tasoon. Ruuvin kanta ei tällöin kierry työkappaleen sisään.

Työskentelyohjeita

Laske työkalu ruuvin päälle, ennen kuin kytket virran. Varo, ettei käynnissä oleva työkalu luiskahda pois paikaltaan.

Koneen käytyä pidemmän aikaa pienellä iskulu- vulla, tulee se jäähdyttää, käyttämällä sitä kuormittamatta, täydellä kierrosluvulla n. 3 minuuttia.

Käytä metallia porattaessa vain moitteettomia, teräviä HSS-poranteriä (suurteho pikaleikkausteräs). Bosch-lisätervikeohjelma takaa asianmukaisen laadun.

Ennen suurien, pitkien ruuvien kiertoa kovaan materiaaliin, tulisi esiporata reikä, jonka halkaisija vastaa ruuvin kierteen sisäläpimittaa ja jonka syvyys on noin ^2/_3 ruuvin pituudesta.

Hoito ja huolto

Huolto ja puhdistus

▶ Aseta aina suunnanvaihtokytkin keskiasentoon ennen kaikkia laitteeseen kohdistuvia töitä (esim. huolto, työkalun vaihto jne.) sekä laitetta kuljetettaessa ja säilytettäessä. Muutoin käynnistyskytkimen tahaton painallus muodostaa loukkaantumisvaaran.
- Pidä aina sähkötyökalua ja sähkötyökalun tuuletusaukkoja puhtaana, jotta voit työs-kennellä hyvin ja turvallisesti.

Jos sähkötyökalussa huolellisesta valmistuksesta ja koestusmenettelystä huolimatta esiintyy vikaa, tulee korjaus antaa Bosch-keskushuollon tehtäväksi.

Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka löytyy laitteen mallikilvestä.

Huolto ja asiakasneuvonta

Huolto vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjähdyspiirustuksia ja tietoja varaosista löydät myös osoitteesta:

www.bosch-pt.com

Bosch-asiakasneuvonta auttaa mielellään sinua tuotteiden ja lisätarvikkeiden ostoa, käyttöä ja säätöä koskevissa kysymyksissä.

Suomi

Robert Bosch Oy

Bosch-keskushuolto

Pakkalantie 21 A

01510 Vantaa

Puh.: [phone]

Sähkötyökalu, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön. Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!

Vain EU-maita varten:

Eurooppalaisen direktiivin 2002/96/EY mukaan käyttökelvottomat sähkötyökalut ja eurooppalaisen direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot täytyy kerätä erik-

seen ja toimittaa ympäristöystävälliseen kierrätykseen.

Suomi | 97

Akut/paristot:

Ni-Cd: Nikkeli-kadmium
Huomio: Näissä akuissa on kadmiumia, voimakkaasti myrkyllistä raskasmetallia.
Ni-MH: Nikkeli-metallihhydridi

Oikeus teknisiin muutoksiin pidätetään.

98 | Ελληνικά

11 Kiirkinnituspadruni kinnituskruvi
