| Typ produktu | Wiertarko-wkrętarka akumulatorowa |
| Marka | Bosch |
| Model | GSR 18V Professional |
| Kategoria | Wiertarka |
| Napięcie znamionowe | 18 V |
| Prędkość biegu jałowego (1. bieg) | 0–450 obr/min |
| Prędkość biegu jałowego (2. bieg) | 0–1450 obr/min |
| Maks. moment obrotowy (twardy/miękki) | 44 / 28 Nm |
| Maks. średnica wkręcania | 9 mm |
| Maks. średnica wiercenia w stali | 11 mm |
| Maks. średnica wiercenia w drewnie | 32 mm |
| Zakres mocowania uchwytu | 1,5–10 mm |
| Gwint wrzeciona | 1/2″ |
| Waga (zgodnie z EPTA) | 2,1 kg |
| Zasilanie | Akumulator Li-Ion 18 V (nie w zestawie) |
| Typ uchwytu | Uchwyt samozaciskowy (bez kluczyka) |
| Liczba biegów | 2 (mechaniczne) |
| Regulacja momentu obrotowego | 20 pozycji + wiercenie |
| Kierunek obrotów | Prawo / lewo |
| Funkcje specjalne | Automatyczne blokowanie wrzeciona, hamulec opóźniający |
| Poziom hałasu | < 70 dB(A) ; może przekraczać 80 dB(A) |
| Drgania (wiercenie w metalu) | < 2,5 m/s² (K=1 m/s²) |
| Konserwacja i czyszczenie | Czyścić otwory wentylacyjne; używać oryginalnych części Bosch |
| Bezpieczeństwo | Nosić ochronniki słuchu i okulary ochronne |
| Części zamienne i naprawialność | Serwis Bosch; części zamienne dostępne na www.bosch-pt.com |
Często zadawane pytania - GSR 18V Professional BOSCH
Pytania użytkowników dotyczące GSR 18V Professional BOSCH
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Wiertarka w formacie PDF za darmo! Znajdź swoją instrukcję GSR 18V Professional - BOSCH i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. GSR 18V Professional marki BOSCH.
INSTRUKCJA OBSŁUGI GSR 18V Professional BOSCH
plinstrukcja oryginalna

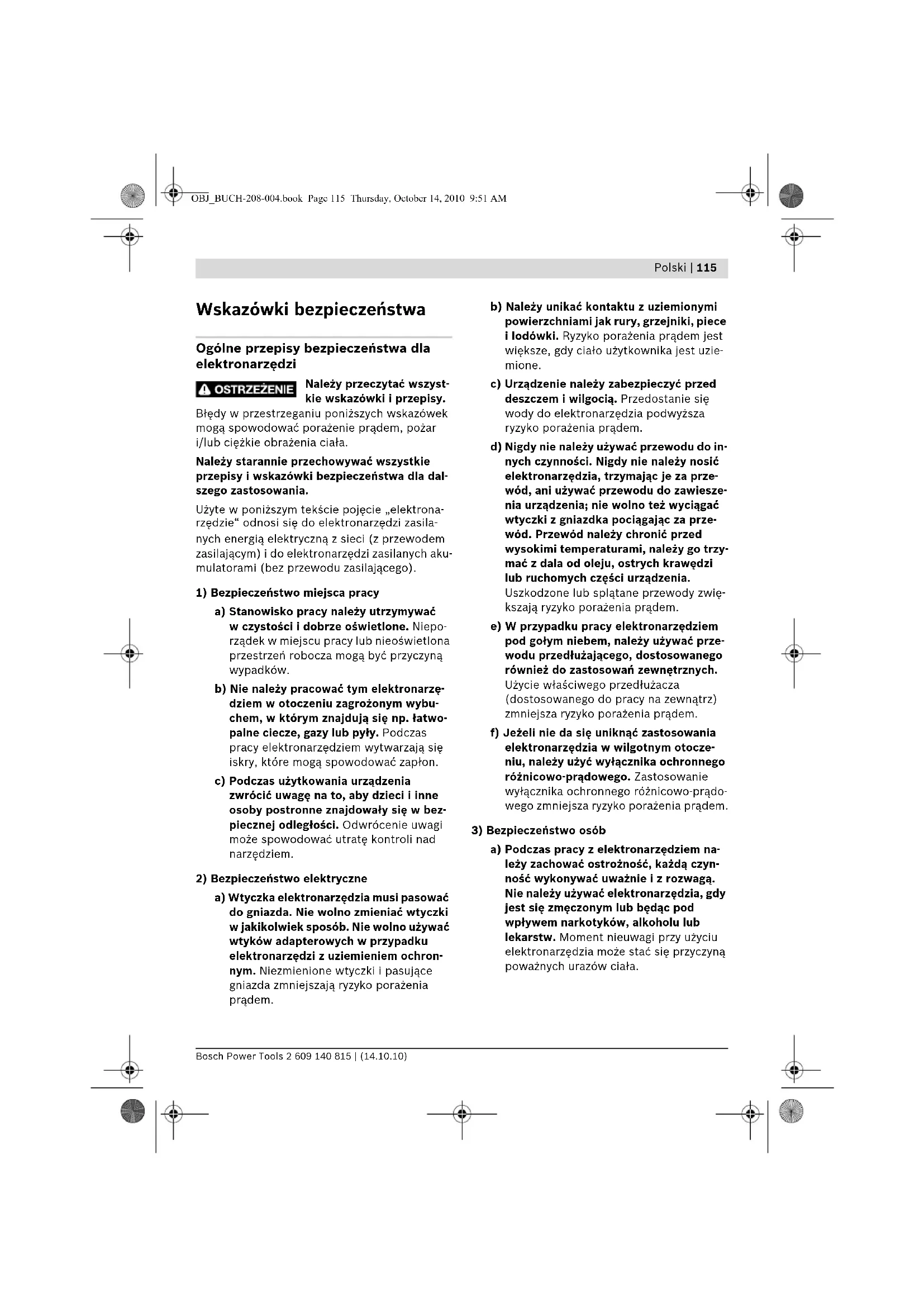

Wskazówki bezpieczeństwa
Ogólne przepisy bezpieczeństwa dla elektronarzędzi
OSTRZEŻENIE
Należy przeczytać wszystkie wskazówki i przepisy.
Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.
Użyte w poniższym tekście pojęcie „elektronarzędzie” odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).
1) Bezpieczeństwo miejsca pracy
a) Stanowisko pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub nieoświetlona przestrzeń robocza mogą być przyczyną wypadków.
b) Nie należy pracować tym elektronarzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon.
c) Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem.
2) Bezpieczeństwo elektryczne
a) Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikołwiek sposób. Nie wolno używać wtyków adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
b) Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione.
c) Urządzenie należy zabezpieczyć przed deszczem i wilgocią. Przedostanie się wody do elektronarzędzia podwyższa ryzyko porażenia prądem.
d) Nigdy nie należy używać przewodu do innych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyciągać wtyczki z gniazdka pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia.
Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.
e) W przypadku pracy elektronarzędziem pod gołym niebem, należy używać przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych.
Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.
f) Jeżeli nie da się uniknąć zastosowania elektronarzędzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo-prądowego zmniejsza ryzyko porażenia prądem.
3) Bezpieczeństwo osób
a) Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu elektronarzędzia może stać się przyczyną poważnych urazów ciała.
116 | Polski
b) Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego – maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) – zmniejsza ryzyko obrażeń ciała.
c) Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka i/lub podłączeniem do akumulatora, a także przed podniesieniem lub przeniesieniem elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączenie do prądu włączonego narzędzia, może stać się przyczyną wypadków.
d) Przed włączeniem elektronarzędzia, należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, znajdujący się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.
e) Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób możliwa będzie lepsza kontrola elektronarzędzia w nieprzewidzianych sytuacjach.
f) Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.
g) Jeżeli istnieje możliwość zamontowania urządzeń odsysających i wychwytujących pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami.
4) Prawidłowa obsługa i eksploatacja elektro-narzędzi
a) Nie należy przeciązać urządzenia. Do pracy używać należy elektronarzędzia, które są do tego przewidziane. Odpowiednio dobranym elektronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpieczniej.
b) Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.
c) Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy narzędziem, należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega nieza-mierzonemu włączeniu się elektro-narzędzia.
d) Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które go nie znają lub nie przeczytały niniejszych przepisów.
Używane przez niedoświadczone osoby elektronarzędzia są niebezpieczne.
e) Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miałby wpływ na prawidłowe działanie elektronarzędzia. Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi.
f) Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeżeli jest ono starannie utrzymane. Zadbane narzędzia łatwiej się też prowadzi.
Polski | 117
g) Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie elektronarzędzia może doprowadzić do niebezpiecznych sytuacji.
5) Prawidłowa obsługa i eksploatacja narzędzi akumulatorowych
a) Akumulatory należy ładować tylko w ładowarkach, zalecanych przez producenta. W przypadku użycia ładowarki, przystosowanej do ładowania określonego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, istnieje niebezpieczeństwo pożaru.
b) W elektronarzędziach można używać jedynie przewidzianych do tego celu akumulatorów. Użycie innych akumulatorów może spowodować obrażenia ciała i zagrożenie pożarem.
c) Nieużywany akumulator należy trzymać z dala od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie styków. Zwarcie pomiędzy stykami akumulatora może spowodować oparzenia lub pożar.
d) Przy niewłaściwym użyciu możliwe jest wydostanie się elektrolitu z akumulatora. Należy unikać kontaktu z nim, a w przypadku niezamierzonego zetknięcia się z elektrolitem, należy umyć dane miejsce ciała wodą. Jeżeli ciecz dostała się do oczu, należy dodatkowo skonsultować się z lekarzem. Elektrolit może doprowadzić do podrażnienia skóry lub oparzeń.
6) Serwis
a) Naprawę elektronarzędzia należy zlecić jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.
Wskazówki bezpieczeństwa dla wiertarek i wkrętarek
Podczas wykonywania prac, przy których narzędzie robocze lub śruba mogłyby natrafić na ukryte przewody elektryczne, elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym.
Należy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukrytych przewodów zasilających, lub poprosić o pomoc zakłady miejskie. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru i porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Przebicie przewodu wodociągowego powoduje szkody rzeczowe.
W razie zablokowania się narzędzia roboczego należy natychmiast wyłączyć elektronarzędzie. Należy być przygotowanym na wysokie momenty reakcji, które powodują odrzut. Narzędzie robocze może się zablokować, gdy: – elektronarzędzie jest przeciązone, lub – gdy skrzywi się w obrabianym przedmiocie.
Trzymać mocno elektronarzędzie. Podczas dokręcania i luzowania śrub mogą wystąpić krótkotrwałe wysokie momenty reakcji.
Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.
Przed odłożeniem elektronarzędzia, należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem.
▶ Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia.
118 | Polski
Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznieniem, przed ogniem, woda i wilgocią. Istnieje zagrożenie wybuchem.
Stosować należy wyłącznie oryginalne akumulatory firmy Bosch, o napięciu podanym na tabliczce znamionowej elektronarzędzia. Użycie innych akumulatorów, np. podróbek, przeróbek lub akumulatorów innych producentów może stać się przyczyną obrażeń lub powstania szkód materialnych poprzez eksplodujące akumulatory.
8 Włącznik/wyłącznik
9 Rękojeść (pokrycie gumowe)
10 Uniwersalny uchwyt na końcówki wkręcające*
11 Śruba zabezpieczająca dla szybkozaciskowego uchwytu wiertarskiego
12 Klucz wewnętrzny sześciokątny**
*Przedstawiony na rysunkach lub opisany w instrukcji użytkowania osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.
**dostępny w handlu (nie zawarty w zakresie dostawy)
Opis funkcjonowania
Należy przeczytać wszystkie wska- zówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.
Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i pozostawić ją rozłożoną podczas czytania instrukcji obsługi.
Użycie zgodne z przeznaczeniem
Elektronarzędzie przeznaczone jest do wkręcania i wykręcania śrub oraz do wiercenia w drewnie, metalu, wyrobach ceramicznych i tworzywie sztucznym.
Przedstawione graficznie komponenty
Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.
1 Szybkozaciskowy uchwyt wiertarski
2 Pierścień wstępnego wyboru momentu obrotowego
3 Przełącznik biegów
4 Końcówka wkręcająca (bit)*
5 Przycisk odblokowujący akumulator
6 Akumulator*
7 Przełącznik kierunku obrotów
Informacja na temat hałasu i wibracji
Wartości pomiarowe hałasu określono zgodnie z normą EN 60745.
Typowe dla tego urządzenia wartości poziomu ciśnienia akustycznego skorygowanego charakterystyką częstotliwościową A są mniejsze niż 70 dB(A). Niepewność pomiaru K =3 dB. Poziom mocy akustycznej może podczas pracy przekroczyć 80 dB(A).
Należy stosować środki ochrony słuchu!
Wartości łączne drgań (suma wektorowa dla trzech składowych kierunkowych) określone zgodnie z normą EN 60745:
Wiercenie w metalu: wartość emisji drgań a_h<2,5 m/ 23 , błąd pomiaru K=1 m/s ^2 , Wkręcanie: wartość emisji drgań a_h<2,5 m/ 23 , błąd pomiaru K=1 m/s ^2 .
Podany w niniejszej instrukcji poziom drgań pomierzony został zgodnie z określoną przez normę EN 60745 procedurą pomiarową i może zostać użyty do porównywania elektronarzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.
Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań lub z innymi narzędziami roboczymi, a także jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.
Polski | 119
Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa.
Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.
Dane techniczne
| Wiertarko-wkrętarka akumulatorowa | GSR ...Professional | 12 V 12 V 14,4 V 14,4 V 18 V | ||||
| Numer katalogowy | 3 601 J95 ... | 500 | 501 | 400 | 401 | 300 |
| Napięcie znamionowe | V= | 12 | 12 | 14,4 | 14,4 | 18 |
| Prędkość obrotowa bez obciążenia | ||||||
| - 1. bieg | min^-1 | 0 - 400 | 0 - 400 | 0 - 400 | 0 - 400 | 0 - 450 |
| - 2. bieg | min^-1 | 0 - 1400 | 0 - 1400 | 0 - 1400 | 0 - 1400 | 0 - 1450 |
| maks. moment obrotowy twardego/miękkiego wkręcania wg ISO 5393 | Nm | 34/20 | 36/20 | 38/22 | 42/22 | 44/28 |
| maks. średnica śrub/wkrętów | mm | 7 | 7 | 8 | 8 | 9 |
| maks. średnica wiercenia | ||||||
| - Stal | mm | 10 | 13 | 10 | 13 | 11 |
| - Drewno | mm | 25 | 28 | 32 | 35 | 32 |
| Zakres mocowania uchwytu wiertarskiego | mm | 1,5 - 10 | 1,5 - 13 | 1,5 - 10 | 1,5 - 13 | 1,5 - 10 |
| Gwint wrzeciona wiertarki | 12" | 12" | 12" | 12" | 12" | |
| Ciężar odpowiednio do EPTA-Procedure 01/2003 | kg | 1,8 | 1,9 | 1,9 | 2,0 | 2,1 |
Dane techniczne wyznaczono na podstawie pakietu akumulatorów 2,0 Ah NiCd.
Należy zwracać uwagę na numer katalogowy na tabliczce znamionowej nabytego elektronarzędzia. Nazwy handlowe poszczególnych elektronarzędzi mogą się różnić.
Deklaracja zgodności CE
Oświadczamy z pełną odpowiedzialnością, że produkt, przedstawiony w „Dane techniczne“, odpowiada wymaganiom następujących norm i dokumentów normatywnych:
EN 60745 – zgodnie z wymaganiami dyrektyw: 2004/108/WE, 2006/42/WE.
Dokumentacja techniczna: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Ładowanie akumulatora
Nowy, lub przez dłuższy czas nieużywany akumulator osiąga swoją pełną wydajność dopiero po ok. 5 cyklach ładowania i wyładowania.
W celu wyjęcia akumulatora 6 wcisnąć przycisk odblokowujący 5 i wyciągnąć akumulator z elektronarzędzia ruchem do dołu. Nie należy przy tym używać siły.
Akumulator wyposażony jest w system kontroli temperatury NTC, który dopuszcza ładowanie wyłącznie w zakresie temperatur pomiędzy 0 °C a 45 °C. Dzięki temu osiąga się wyższą żywotność akumulatora.
Zdecydowanie krótszy czas prac po ładowaniu wskazuje na zużycie akumulatora i konieczność wymiany na nowy.
Przestrzegać wskazówek dotyczących usuwania odpadów.
Wymiana narzędzi (zob. rys. A)
Przed wszelkimi pracami przy elektronarzędziu (np. pielęgnacja, wymiana narzędzi itp.), jak i przy transporcie i składowaniu należy przełącznik kierunków obrotów nastawić na pozycję środkową. Przy niezamierzonym uruchomieniu włącznika/wyłącznika istnieje niebezpieczeństwo zranienia.
Przy zwolnionym włączniku/wyłączniku 8 następuje blokada wrzeciona wiertarskiego. Umożliwia to szybką, wygodną i łatwą wymianę narzędzia roboczego w uchwycie wiertarskim.
Otworzyć szybkozaciskowy uchwyt wiertarski 1, obracając nim w kierunku ① dotąd, aż możliwe będzie osadzenie narzędzia roboczego. Osadzić narzędzie robocze.
Silnie przekręcić tuleję szybkozaciskowego uchwytu wiertarskiego 1 w kierunku 2 na tyle, aż przestanie być słyszalne przeskakiwanie zapadek. Uchwyt wiertarski zablokuje się dzięki temu w sposób automatyczny.
Aby zwolnić blokadę w celu wyjęcia narzędzia, należy obracać tulejkę w przeciwnym kierunku.
Wymiana uchwytu wiertarskiego
Przed wszelkimi pracami przy elektronarzędziu (np. pielęgnacja, wymiana narzędzi itp.), jak i przy transporcie i składowaniu należy przełącznik kierunków obrotów nastawić na pozycję środkową. Przy niezamierzonym uruchomieniu włącznika/wyłącznika istnieje niebezpieczeństwo zranienia.
Usuwanie śruby zabezpieczającej (zob. rys. B)
Szybkozaciskowy uchwyt wiertarski 1 zabezpieczony jest przeciw niezamierzonemu zsunięciu się z wrzeciona za pomocą specjalnej śruby zabezpieczającej 11. Otworzyć całkowicie szybkozaciskowy uchwyt wiertarski 1 i wykręcić śrubę zabezpieczającą 11, obracając nią w kierunku 0. Należy przy tym wziłąć pod uwagę, że śruba zabezpieczająca posiada gwint lewoskrętny.
Demontaż uchwytu wiertarskiego (zob. rys. C)
Zamocować klucz imbusowy 12 krótszą stronę w szybkozaciskowym uchwycie wiertarskim 1. Elektronarzędzie należy położyć na stabilnym podłożu, np. na ławie roboczej. Mocno przytrzymując elektronarzędzie, zwolnić szybkozaciskowy uchwyt wiertarski 1, obracając kluczem imbusowym 12 w kierunku 0. Zakleszczony szybkozaciskowy uchwyt wiertarski można zwolnić lekkim uderzeniem w długie ramię klucza imbusowego 12. Usunąć klucz z szybkozaciskowego uchwytu wiertarskiego i całkowicie wykręcić uchwyt.
Montaż uchwytu wiertarskiego (zob. rys. D)
Montaż szybkozaciskowego uchwytu wiertarskiego odbywa się w odwrotnej kolejności.
Uchwyt wiertarski musi być dociągnięty momentem dociągającym o ok. 20–25 Nm.
Wkręcić śrubę zabezpieczającą 11 obracając ją w kierunku przeciwnym do kierunku ruchu wskazówek zegara. Za każdym razem należy użyć nowej śruby zabezpieczającej, gdyż gwint pokryty jest specjalną masą klejącą, której działanie zatraca się przy wielokrotnym użyciu.
Polski | 121
Odsysanie pyłów/wiórów
Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu. Niektóre rodzaje pytów, np. dębiny lub buczyny uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały, zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel.
– Należy zawsze dbać o dobrą wentylację stanowiska pracy.
– Zaleca się noszenie maski przeciwpyłowej z pochłaniaczem klasy P2.
Należy stosować się do aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obchodzenia się z materiałami przeznaczonymi do obróbki.
Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się z łatwością zapalić.
Praca
Uruchamianie
Włożenie akumulatora
Stosować należy wyłącznie oryginalny pakiet akumulatorów typu „O-pack“ firmy Bosch o napięciu podanym na tabliczce znamionowej elektronarzędzia. Zastosowanie akumulatorów innego typu może spowodować obrażenia oraz grozi pożarem.
Przełącznik kierunku obrotów 7 należy nastawić na pozycję środkową, aby zapobiec niezamierzonego włączenia się urządzenia. Włożyć naładowany akumulator 6 do uchwytu aż do wyczuwalnego zaskoczenia i zwięzłej pozycji z uchwytem.
Ustawianie kierunku obrotów (zob. rys. E)
Przełącznikiem obrotów 7 można zmienić kierunek obrotów elektronarzędzia. Przy wciśniętym włączniku/wyłączniku 8 jest to jednak nie- możliwe.
Bieg w prawo: W celu wiercenia i wkręcania śrub nacisnąć przełącznik kierunku obrotów 7 w lewo do oporu.
Bieg w lewo: W celu poluzowania lub wykręcania śrub nacisnąć przełącznik kierunku obrotów 7 w prawo do oporu.
Wybór momentu obrotowego
Za pomocą pierścienia nastawczego 2 możliwe jest dokonanie wyboru pożadanego momentu obrotowego 20 w stopniach. Przy właściwym nastawieniu, narzędzie robocze zatrzyma się po całkowitym wkręceniu śruby w materiał, względnie po osiągnięciu nastawionego momentu obrotowego. W pozycji „” następuje deaktywacja sprzęgła przeciążeniowego, np. do wiercenia. Do wykręcania śrub, należy ewentualnie nastawić wyższy moment obrotowy lub wybrać symbol „”
Mechaniczne przełączanie biegów
Przełącznik biegów 3 należy przestawiać tylko przy nieruchomoym elektronarzędziu.
Za pomocą przełącznika biegów 3 można wybierać 2 zakresy prędkości obrotowych.
Bieg I:
Niski zakres prędkości obrotowej – do wkręcania lub do pracy z dużą średnicą wiercenia.
Bieg II:
Wysoki zakres prędkości obrotowej – do pracy z małą średnicą wiercenia.
Jeżeli przełącznik biegów 3 nie daje się przesunąć do końca, należy nieco obrócić uchwyt wiertarski z wiertłem.
Włączanie/wyłączanie
W celu włączenia elektronarzędzia nacisnąć włącznik/wyłącznik 8 i przytrzymać w tej pozycji.
Aby wyłączyć elektronarzędzie, należy zwolnić włącznik/wyłącznik 8.
122 | Polski
Ustawianie prędkości obrotowej
Prędkość obrotowa włączonego elektronarzędzia może być regulowana bezstopniowo, w zależności od siły nacisku na włącznik/wyłącznik 8.
Lekki nacisk na włącznik/wyłącznik 8 oznacza niską prędkość obrotową. Wraz ze zwiększającym się naciskiem prędkość obrotowa rośnie.
W pełni automatyczna blokada wrzeciona (Auto-Lock)
Jeżeli włącznik/wyłącznik 8 nie jest wciśnięty, wrzeciono, a tym samym i cały uchwyt narzędziowy nie są zablokowane.
Umożliwia to wkręcanie śrub również przy wyładowanym akumulatorze lub używanie elektronarzędzia jako śrubokręta.
Hamulec wybiegowy
Po zwolnieniu włącznika/wyłącznika 8 wyhamowywany jest bieg uchwytu wiertarskiego, co zapobiega bezwładnemu ruchowi narzędzia roboczego.
Przy wkręcaniu śrub i wkrętów należy zwolnić włącznik/wyłącznik 8 dopiero po całkowitym wkręceniu śruby w materiał. Główka śruby/wkrętu nie wwierci się wówczas w materiał.
Wskazówki dotyczące pracy
▶ Przed przyłożeniem elektronarzędzia do śruby należy je wyłączyć. Obracające się narzędzia robocze mogą ześlizgnąć się z łba śruby.
Po trwającej przez dłuższy okres czasu pracy z niską prędkością obrotową, należy ochłodzić elektronarzędzie, uruchamiając je bez obciążenia z maksymalną prędkością obrotową na ok. 3 min.
Do wiercenia w metalu należy używać tylko ostrych wiertel HSS, znajdujących się w doskonałym stanie technicznym (HSS=stal szybkotnąca o podwyższonej wydajności skrawania). Odpowiednią jakość gwarantuje program części zamiennych firmy Bosch.
Przed wkręcaniem większych, dłuższych śrub do twardego materiału, zaleca się dokonanie nawiercenia na ok. 23 długości śruby, o średnicy równej średnicy gwinta śruby.
Konserwacja i serwis
Konserwacja i czyszczenie
Przed wszelkimi pracami przy elektronarzędziu (np. pielęgnacja, wymiana narzędzi itp.), jak i przy transporcie i składowaniu należy przełącznik kierunków obrotów nastawić na pozycję środkową. Przy niezamierzonym uruchomieniu włącznika/wyłącznika istnieje niebezpieczeństwo zranienia.
Aby zapewnić bezpieczną i wydajną pracę, elektronarzędzie i szczeliny wentylacyjne należy utrzymywać w czystości.
Jeśli urządzenie, mimo dokładnej i wszechstronnej kontroli produkcyjnej ulegnie kiedykolwiek awarii, naprawę powinien przeprowadzić autoryzowany serwis elektronarzędzi firmy Bosch.
Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego elektronarzędzia zgodnie z danymi na tabliczce znamionowej.
Obsługa klienta oraz doradztwo techniczne
Ze wszystkimi pytaniami, dotyczącymi naprawy i konserwacji nabytego produktu oraz dostępu do części zamiennych prosimy zwracać się do punktów obsługi klienta. Rysunki techniczne oraz informacje o częściach zamiennych można znaleźć pod adresem:
www.bosch-pt.com
Zespół doradztwa technicznego firmy Bosch służy pomocą w razie pytań związanych z zakupem produktu, jego zastosowaniem oraz regulacją urządzeń i osprzętu.
Polski | 123
Polska
Serwis Elektronarzędzi
Ul. Szyszkowa 35/37
02-285 Warszawa
Tel.: +48 (022) 715 44 60
Faks: +48 (022) 715 44 41
E-Mail: bsc@pl.bosch.com
Infolinia Działu Elektronarzędzi:
+48 (801) 100 900
(w cenie połączenia lokalnego)
E-Mail: elektronarzedzia.info@pl.bosch.com
www.bosch.pl
Usuwanie odpadów
Elektronarzędzia, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska.
Elektronarzędzia i akumulatora/baterii nie wolno wyrzucać do odpadów domowych!
Tylko dla państw należących do UE:
Zgodnie z europejską wytyczną 2002/96/WE, niezdatne do użytku elektronarzędzia, a zgodnie z europejską wytyczną 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osob-
no i doprowadzić do ponownego przetworzenia zgodnego z zasadami ochrony środowiska.
Akumulatory/Baterie:
Ni-Cd: niklowo-kadmowe
Uwaga: Te akumulatory zawierają kadm, silnie
trujący metal ciężki.
Ni-MH: niklowo-wodorkowe
Zastrzega się prawo dokonywania zmian.
Bosch Power Tools 2 609 140 815 | (14.10.10)
124 | Česky
