Typ produktu	Wiertarka udarowo-młotująca akumulatorowa
Marka	Bosch
Model	GBH 36 V-EC Compact Professional
Napięcie znamionowe	36 V
Typ akumulatora	Litowo-jonowy (system Bosch Professional 36 V)
Uchwyt narzędzia	SDS-plus
Energia udaru (EPTA 05/2016)	1,9 J
Liczba udarów na biegu jałowym (prędkość maks.)	4500 udarów/min
Prędkość obrotowa (prędkość maks.)	0–4500 obr/min
Maks. średnica wiercenia w betonie	22 mm
Maks. średnica wiercenia w metalu	13 mm
Maks. średnica wiercenia w drewnie	30 mm
Masa	2,6 kg (bez akumulatora)
Wymiary (dług. × wys.)	321 × 191 mm
Główne funkcje	Wiercenie udarowe, dłutowanie, wiercenie bez udaru
Kontrola wibracji	Tak, uchwyt antywibracyjny
Elektroniczna precyzyjna kontrola (EPC)	Tak, łagodny rozruch i zmienna prędkość
Rewersja	Tak, obroty w prawo/lewo
Zabezpieczenie przeciążeniowe	Tak, sprzęgło bezpieczeństwa
Poziom hałasu (ciśnienie akustyczne)	88 dB(A)
Poziom hałasu (moc akustyczna)	99 dB(A)
Konserwacja i czyszczenie	Czyścić szczeliny wentylacyjne suchą szczotką; regularnie sprawdzać uchwyt narzędzia
Części zamienne i naprawialność	Szczotki węglowe, uchwyt narzędzia, przełącznik, zestaw przekładni dostępne w serwisie Bosch

Często zadawane pytania - GBH 36 V-EC Compact Professional BOSCH

Jakie akumulatory są kompatybilne z GBH 36 V-EC Compact?

To narzędzie używa wyłącznie akumulatorów Bosch Professional 36 V z serii GBA 36V (np. GBA 36V 2.0 Ah, 4.0 Ah itd.). Nie jest kompatybilne z akumulatorami 18 V ani innych marek.

Czy mogę używać wiertarki udarowo-młotującej bez udaru do wkręcania lub wiercenia w drewnie?

Tak, dzięki trybowi wiercenia bez udaru (pozycja wyboru). Wystarczy przekręcić przełącznik trybu na symbol samego wiertła. Uwaga: narzędzie jest ciężkie do intensywnego wkręcania.

Jaka jest różnica między SDS-plus a SDS-max?

SDS-plus jest przeznaczony do lekkich i średnich wiertarek udarowych (do 26 mm w betonie). SDS-max jest dla dużych wiertarek (> 26 mm). GBH 36 V-EC Compact jest w SDS-plus.

Jak wymienić dłuto w GBH 36 V-EC Compact?

Przekręć pierścień blokujący do pozycji Vario-Lock (symbol otwartej kłódki), aby zwolnić dłuto. Włóż narzędzie, lekko obracając, aż się zatrzaśnie. Przed użyciem sprawdź zamocowanie.

Kiedy należy wymienić szczotki węglowe?

Szczotki węglowe są dostępne przez boczne zaślepki. Wymień je, gdy pozostała długość jest mniejsza niż 5 mm. Używaj tylko oryginalnych szczotek Bosch.

Narzędzie nagle się zatrzymuje, co robić?

Sprzęgło bezpieczeństwa zadziałało (przeciążenie). Zwolnij spust, wyjmij akumulator, sprawdź, czy narzędzie nie jest zablokowane. Włóż akumulator i kontynuuj pracę przy małym obciążeniu.

Jak wyczyścić filtr przeciwpylny?

Filtr znajduje się pod gumową zaślepką z tyłu. Wyjmij go i opukaj lub delikatnie wyczyść szczotką. Nie myj wodą. Wymień, jeśli jest uszkodzony.

Czy mogę użyć adaptera do obniżenia napięcia?

Nie, narzędzie jest przeznaczone wyłącznie do pracy z akumulatorami 36 V. Nigdy nie używaj adaptera sieciowego ani akumulatora o innym napięciu, grozi to uszkodzeniem.

Jaka jest gwarancja handlowa?

Bosch oferuje 2 lata gwarancji fabrycznej (możliwość przedłużenia poprzez rejestrację). Gwarancja obejmuje wady materiałowe i produkcyjne. Akumulatory mają oddzielną roczną gwarancję.

Gdzie znaleźć pełną instrukcję obsługi?

Instrukcja jest dostępna bezpłatnie w formacie PDF na stronie notice-facile.com do bezpośredniego pobrania. Zawiera wszystkie wskazówki dotyczące bezpieczeństwa i użytkowania.

INSTRUKCJA OBSŁUGI GBH 36 V-EC Compact Professional BOSCH

pl Instrucja originalna

Wskazówki bezpieczeństwa

Ogólne przepisy bezpieczeństwa dla elektrona- rzędzi

OSTRZEZENIE

Należy przeczytać wszystkie wskazówki i przepisy. Błędy w

przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy starannie przechowywać wszystkie przepisy i wskazówki bezpieczeństwa dla dalszego zastosowania.

Użyte w poniższym tekście pojęcie »elektronarzędzie« odnosi się do elektronarzędzi zasilanych energią elektryczną z sieci (z przewodem zasilającym) i do elektronarzędzi zasilanych akumulatorami (bez przewodu zasilającego).

100 | Polski

Bezpieczeństwo miejsca pracy

▶ Stanowisko pracy należy utrzymywać w czystości i dobrze oświetlone. Nieporządek w miejscu pracy lub nie- oświetlona przestrzeń robocza mogą być przyczyną wypadków.
▶ Nie należy pracować tym elektronarzędziem w otoczeniu zagrożonym wybuchem, w którym znajdują się np. łatwopalne ciecze, gazy lub pyły. Podczas pracy elektronarzędziem wytwarzają się iskry, które mogą spowodować zapłon.
Podczas użytkowania urządzenia zwrócić uwagę na to, aby dzieci i inne osoby postronne znajdowały się w bezpiecznej odległości. Odwrócenie uwagi może spowodować utratę kontroli nad narzędziem.

Bezpieczeństwo elektryczne

Wtyczka elektronarzędzia musi pasować do gniazda. Nie wolno zmieniać wtyczki w jakikolwiek sposób. Nie wolno używać wtyków adapterowych w przypadku elektronarzędzi z uziemieniem ochronnym. Niezmienione wtyczki i pasujące gniazda zmniejszają ryzyko porażenia prądem.
Należy unikać kontaktu z uziemionymi powierzchniami jak rury, grzejniki, piece i lodówki. Ryzyko porażenia prądem jest większe, gdy ciało użytkownika jest uziemione.
Urządzenie należy zabezpieczyć przed deszczem i wilgocią. Przedostanie się wody do elektronarzędzia podwyższa ryzyko porażenia prądem.
Nigdy nie należy używać przewodu do innych czynności. Nigdy nie należy nosić elektronarzędzia, trzymając je za przewód, ani używać przewodu do zawieszenia urządzenia; nie wolno też wyciągać wtyczki z gniazdka pociągając za przewód. Przewód należy chronić przed wysokimi temperaturami, należy go trzymać z dala od oleju, ostrych krawędzi lub ruchomych części urządzenia. Uszkodzone lub splątane przewody zwiększają ryzyko porażenia prądem.
W przypadku pracy elektronarzędziem pod gołym niebem, należy używać przewodu przedłużającego, dostosowanego również do zastosowań zewnętrznych. Użycie właściwego przedłużacza (dostosowanego do pracy na zewnątrz) zmniejsza ryzyko porażenia prądem.
Jeżeli nie da się uniknąć zastosowania elektronarzędzia w wilgotnym otoczeniu, należy użyć wyłącznika ochronnego różnicowo-prądowego. Zastosowanie wyłącznika ochronnego różnicowo-prądowego zmniejsza ryzyko porażenia prądem.

Bezpieczeństwo osób

Podczas pracy z elektronarzędziem należy zachować ostrożność, każdą czynność wykonywać uważnie i z rozwagą. Nie należy używać elektronarzędzia, gdy jest się zmęczonym lub będąc pod wpływem narkotyków, alkoholu lub lekarstw. Moment nieuwagi przy użyciu elektronarzędzia może stać się przyczyną poważnych urazów ciała.

Należy nosić osobiste wyposażenie ochronne i zawsze okulary ochronne. Noszenie osobistego wyposażenia ochronnego – maski przeciwpyłowej, obuwia z podeszwami przeciwpoślizgowymi, kasku ochronnego lub środków ochrony słuchu (w zależności od rodzaju i zastosowania elektronarzędzia) – zmniejsza ryzyko obrażeń ciała.
Należy unikać niezamierzonego uruchomienia narzędzia. Przed włożeniem wtyczki do gniazdka i/lub podłączeniem do akumulatora, a także przed podniesieniem lub przeniesieniem elektronarzędzia, należy upewnić się, że elektronarzędzie jest wyłączone. Trzymanie palca na wyłączniku podczas przenoszenia elektronarzędzia lub podłączenie do prądu włączonego narzędzia, może stać się przyczyną wypadków.
▶ Przed włączeniem elektronarzędzia, należy usunąć narzędzia nastawcze lub klucze. Narzędzie lub klucz, znajdujący się w ruchomych częściach urządzenia mogą doprowadzić do obrażeń ciała.
Należy unikać nienaturalnych pozycji przy pracy. Należy dbać o stabilną pozycję przy pracy i zachowanie równowagi. W ten sposób możliwa będzie lepsza kontrola elektronarzędzia w nieprzewidzianych sytuacjach.
Należy nosić odpowiednie ubranie. Nie należy nosić luźnego ubrania ani biżuterii. Włosy, ubranie i rękawice należy trzymać z daleka od ruchomych części. Luźne ubranie, biżuteria lub długie włosy mogą zostać wciągnięte przez ruchome części.
Jeżeli istnieje możliwość zamontowania urządzeń odsysających i wychwytujących pył, należy upewnić się, że są one podłączone i będą prawidłowo użyte. Użycie urządzenia odsysającego pył może zmniejszyć zagrożenie pyłami.

Prawidłowa obsługa i eksploatacja elektronarzędzi

▶ Nie należy przeciązać urządzenia. Do pracy używać należy elektronarzędzia, które są do tego przewidziane. Odpowiednio dobranym elektronarzędziem pracuje się w danym zakresie wydajności lepiej i bezpieczniej.
Nie należy używać elektronarzędzia, którego włącznik/wyłącznik jest uszkodzony. Elektronarzędzie, którego nie można włączyć lub wyłączyć jest niebezpieczne i musi zostać naprawione.
Przed regulacją urządzenia, wymianą osprzętu lub po zaprzestaniu pracy narzędziem, należy wyciągnąć wtyczkę z gniazda i/lub usunąć akumulator. Ten środek ostrożności zapobiega niezamierzonemu włączeniu się elektronarzędzia.
Nieużywane elektronarzędzia należy przechowywać w miejscu niedostępnym dla dzieci. Nie należy udostępniać narzędzia osobom, które go nie znają lub nie przeczytały niniejszych przepisów. Używane przez niedo- świadczone osoby elektronarzędzia są niebezpieczne.
Konieczna jest należyta konserwacja elektronarzędzia. Należy kontrolować, czy ruchome części urządzenia działają bez zarzutu i nie są zablokowane, czy części nie są pęknięte lub uszkodzone w taki sposób, który miałby wpływ na prawidłowe działanie elektronarzędzia.

Polski | 101

Uszkodzone części należy przed użyciem urządzenia oddać do naprawy. Wiele wypadków spowodowanych jest przez niewłaściwą konserwację elektronarzędzi.

Należy stale dbać o ostrość i czystość narzędzi tnących. O wiele rzadziej dochodzi do zakleszczenia się narzędzia tnącego, jeżeli jest ono starannie utrzymane. Zadbane narzędzia łatwiej się też prowadzi.
Elektronarzędzia, osprzęt, narzędzia pomocnicze itd. należy używać zgodnie z niniejszymi zaleceniami. Uwzględnić należy przy tym warunki i rodzaj wykonywanej pracy. Niezgodne z przeznaczeniem użycie elektronarzędzia może doprowadzić do niebezpiecznych sytuacji.

Prawidłowa obsługa i eksploatacja narzędzi akumulatorowych

Akumulatory należy ładować tylko w ładowarkach, zalecanych przez producenta. W przypadku użycia ładowarki, przystosowanej do ładowania określonego rodzaju akumulatorów, w sposób niezgodny z przeznaczeniem, istnieje niebezpieczeństwo pożaru.
W elektronarzędziach można używać jedynie przewidzianych do tego celu akumulatorów. Użycie innych akumulatorów może spowodować obrażenia ciała i zagrożenie pożarem.
Nieużywany akumulator należy trzymać z dala od spinaczy, monet, kluczy, gwoździ, śrub lub innych małych przedmiotów metalowych, które mogłyby spowodować zmostkowanie styków. Zwarcie pomiędzy stykami akumulatora może spowodować oparzenia lub pożar.
Przy niewłaściwym użyciu możliwe jest wydostanie się elektrolitu z akumulatora. Należy unikać kontaktu z nim, a w przypadku niezamierzonego zetknięcia się z elektrolitem, należy umyć dane miejsce ciała wodą. Jeżeli ciecz dostała się do oczu, należy dodatkowo skonsultować się z lekarzem. Elektrolit może doprowadzić do podrażnienia skóry lub oparzeń.

Serwis

Naprawę elektronarzędzia należy zlecić jedynie wykwalifikowanemu fachowcowi i przy użyciu oryginalnych części zamiennych. To gwarantuje, że bezpieczeństwo urządzenia zostanie zachowane.

Wskazówki dotyczące bezpieczeństwa pracy z młotami

▶ Należy stosować środki ochrony słuchu. Wpływ hałasu może spowodować utratę słuchu.
Jeżeli w zakres dostawy wchodzą uchwyty dodatkowe, należy je zawsze stosować. Utrata kontroli może spowodować obrażenia operatora.
Podczas wykonywania prac, przy których narzędzie robocze lub śruba mogłyby natrafić na ukryte przewody elektryczne, elektronarzędzie należy trzymać wyłącznie za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować przekazanie napięcia na części metalowe elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym.

Należy używać odpowiednich przyrządów poszukiwawczych w celu lokalizacji ukrytych przewodów zasilających, lub poprosić o pomoc zakłady miejskie. Kontakt z przewodami znajdującymi się pod napięciem może doprowadzić do powstania pożaru i porażenia elektrycznego. Uszkodzenie przewodu gazowego może doprowadzić do wybuchu. Przebicie przewodu wodociągowego powoduje szkody rzeczowe.
Elektronarzędzie należy trzymać podczas pracy mocno w obydwu rękach i zadbać stabilną pozycję pracy. Elektronarzędzie prowadzone oburącz jest bezpieczniejsze.
Należy zabezpieczyć obrabiany przedmiot. Zamocowanie obrabianego przedmiotu w urządzeniu mocującym lub imadle jest bezpieczniejsze niż trzymanie go w ręku.
Przed odłożeniem elektronarzędzia, należy poczekać, aż znajdzie się ono w bezruchu. Narzędzie robocze może się zablokować i doprowadzić do utraty kontroli nad elektronarzędziem.
▶ Nie otwierać akumulatora. Istnieje niebezpieczeństwo zwarcia.

Akumulator należy chronić przed wysokimi temperaturami, np. przed stałym nasłonecznie- niem, przed ogniem, wodą i wilgocią. Istnieje zagro- żenie wybuchem.

W przypadku uszkodzenia i niewłaściwego użytkowania akumulatora może dojść do wydzielenia się gazów. Wywietrzyć pomieszczenie i w razie dolegliwości skonsultować się z lekarzem. Gazy mogą uszkodzić drogi oddechowe.
Akumulator należy używać tylko w połączeniu z elektronarzędziem firmy Bosch, dla którego został on przewidziany. Tylko w ten sposób można ochronić akumulator przed niebezpiecznym dla niego przeciążeniem.
Ostre przedmioty, takie jak na przykład gwoździe lub śrubokręt, a także działanie sił zewnętrznych mogą spowodować uszkodzenie akumulatora. Może wówczas dojść do zwarcia wewnętrznego akumulatora i do jego przepalenia, eksplozji lub przegrzania.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki i przepisy. Błędy w przestrzeganiu poniższych wskazówek mogą spowodować porażenie prądem, pożar i/lub ciężkie obrażenia ciała.

Należy otworzyć rozkładaną stronę z rysunkiem urządzenia i pozostawić ją rozłożoną podczas czytania instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie przeznaczone jest do wiercenia udarowego w betonie, cegle i kamieniu. Narzędzie jest również przystosowane do wiercenia bez udaru w drewnie, metalu, ceramice i tworzywach sztucznych. Elektronarzędzia z elektroniczną regulacją oraz z możliwością przełączania na bieg prawoskrętny/lewoskrętny przystosowane są również do wkręcania śrub.

102 | Polski

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi się do schematu elektronarzędzia na stronach graficznych.

1 Ogranicznik głębokości
2 Uchwyt narzędzia SDS-plus
3 Ostona przeciwpyłowa
4 Tuleja zaryglowania
5 Tłumienie drgań
6 Rękojeść (pokrycie gumowe)
7 Przełącznik kierunku obrotów
8 Włącznik/wyłącznik
9 Przełącznik »Wiercenie/Wiercenie z udarem«

10 Przycisk nastawczy ogranicznika głębokości

11 Śruba skrzydełkowa do przestawienia uchwytu dodatkowego

12 Akumulator*

13 Przycisk odblokowujący akumulator

14 Wskaźnik kontroli temperatury

15 Wskaźnik stanu naładowania akumulatora

16 Przycisk wskaźnika stanu naładowania baterii

17 Uchwyt dodatkowy (pokrycie gumowe)

18 Szybkozaciskowy uchwyt wiertarski*

19 Przednia tuleja szybkozaciskowego uchwytu wiertarskiego*

20 Tylna tuleja szybkozaciskowego uchwytu wiertarskiego*

21 Otwór do odsysania otwór przystawki do odsysania*

22 Śruba zaciskowa przystawki do odsysania*

23 Ogranicznik głębokości przystawki do odsysania*

24 Rura teleskopowa przystawki do odsysania*

25 Śruba motylkowa przystawki do odsysania*

26 Rura prowadząca przystawki do odsysania*

27 Uchwyt uniwersalny z chwytem-SDS-plus*

*Przedstawiony na rysunkach lub opisany w instrukcji użytkowania osprzęt nie wchodzi w skład wyposażenia standardowego. Kompletny asortyment wyposażenia dodatkowego można znaleźć w naszym katalogu osprzętu.

Dane techniczne

Młot udarowo-obrotowy	GBH 36 V-EC Compact
Numer katalogowy		3 611 J03 R..
Regulacja prędkości obrotowej		●
Bieg w prawo/w lewo		●
Napięcie znamionowe	V= 36
Moc znamionowa	W	430
Moc wyjściowa	W	320
Częstotliwość udarów	min ^1	0-4850
Energia udaru zgodna z EPTA-Procedure 05/2009	J	1,8
Prędkość obrotowa	min ^1	0-1500
Uchwyt narzędziowy		SDS-plus
Średnica szyjki wrzeciona	mm 48
* w zależności od zastosowanego akumulatora

Młot udarowo-obrotowy	GBH 36 V-EC Compact
Maks. średnica wiercenia:
- wb e t o n i e	mm	18
- w s t a l i	mm	13
- w d r e w n i e	mm	30
maks. średnica śrub/wkrętów	mm	6
Cieżar odpowiednio do EPTA-Procedure 01:2014	kg 2,7–3,3*
* w zależności od zastosowanego akumulatora

Akumulator

Dopuszczalna temperatura otoczenia
- podczasła dowania °C		0...+45
- podczas pracy* i podczas przychowywania	°C	-20...+50
Zalecane akumulatory		GBA 36V x,xAh H-.
* ograniczona wydajność przy temperaturze <0 °C

Informacja na temat hałasu i wibracji

Emisja hałasu została określona zgodnie z EN 60745-2-6.

Określony wg skali A poziom hałasu emitowanego przez urządzenie wynosi standardowo: poziom ciśnienia akustycznego 91 dB(A); poziom mocy akustycznej 102 dB(A). Niepewność pomiaru K=3 dB.

Stosować środki ochrony słuchu!

Wartości łączne drgań a_h (suma wektorowa z trzech kierunków) i niepewność pomiaru K oznaczone zgodnie z normą EN 60745-2-6 wynoszą:

Wiercenie udarowe w betonie: a_b=16m/s^2, K=1,9m/s^2

Wierceniew metalu: a_h<2,5m/s^2,K=1,5m/s^2

Wkręcanie: a_h<2,5m/s^2,K=1,5m/s^2

Poziom drgań podany w tych wskazówkach został pomierzo- ny zgodnie z wymaganiami normy EN 60745 dotyczącej pro- cedure pomiarów i można go użyć do porównywania elektro- narzędzi. Można go też użyć do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny dla podstawowych zastosowań elektronarzędzia. Jeżeli elektronarzędzie użyte zostanie do innych zastosowań, z innymi narzędziami roboczymi, z różnym osprzętem, a także jeśli nie będzie wystarczająco konserwowane, poziom drgań może odbiegać od podanego. Podane powyżej przyczyny mogą spowodować podwyższenie ekspozycji na drgania podczas całego czasu pracy.

Aby dokładnie ocenić ekspozycję na drgania, trzeba wziąć pod uwagę także okresy, gdy urządzenie jest wyłączone, lub gdy jest wprawdzie włączone, ale nie jest używane do pracy. W ten sposób łączna (obliczana na pełny wymiar czasu pracy) ekspozycja na drgania może okazać się znacznie niższa.

Należy wprowadzić dodatkowe środki bezpieczeństwa, mające na celu ochronę operatora przed skutkami ekspozycji na drgania, np.: konserwacja elektronarzędzia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk, ustalenie kolejności operacji roboczych.

Polski | 103

Montaż

Ładowanie akumulatora

Stosować należy tylko ładowarki wyszczególnione na stronach z osprzętem dodatkowym. Tylko te ładowarki dostosowane są do ładowania zastosowanego w elektro-narzędziu akumulatora litowo-jonowego.

Wskazówka: W momencie dostawy akumulator jest naładowany częściowo. Aby zagwarantować wykorzystanie najwyższej wydajności akumulatora, należy przed pierwszym użyciem całkowicie naładować akumulator w ładowarce.

Akumulator litowo-jonowy można doładować w dowolnej chwili, nie powodując tym skrócenia jego żywotności. Przerwanie procesu ładowania nie niesie za sobą ryzyka uszkodzenia ogniw akumulatora.

Dzięki systemowi elektronicznej ochrony ogniw – »Electronic Cell Protection (ECP)« – akumulator litowo-jonowy jest zabezpieczony przed głębokim rozładowaniem. Przy rozładowanym akumulatorze elektronarzędzie zostaje wyłączone przez układ ochronny – narzędzie robocze nie porusza się.

▶ Po automatycznym wyłączeniu elektronarzędzia nie naciskać ponownie włącznika. Może to doprowadzić do uszkodzenia akumulatora.

Wyjmowanie akumulatora

Akumulator 12 posiada dwa stopnie blokady, zapobiegające jego wypadnięciu w przypadku niezamierzonego naciśnięcia przycisku odblokowującego 13. Akumulator umieszczony w obudowie elektronarzędzia, przytrzymywany jest na miejscu za pomocą sprężyny.

Aby wyjąć akumulator 12:

• Docisnąć akumulator do stopki elektronarzędzia (1.), przyciskając jednocześnie przycisk zwalniania blokady akumulatora 13 (2.).
• Wysunąć akumulator z elektronarzędzia na tyle, aby ukazał się czerwony pasek (3.).
• Ponownie nacisnąć przycisk zwalniania blokady 13 i całkowicie wyjąć akumulator.

Wskaźnik stanu naładowania akumulatora

Stan naładowania akumulatora 12 pokazywany jest przez trzy zielone diody LED wskaźnika naładowania akumulatora 15. Sprawdzanie stanu naładowania akumulatora możliwe jest – ze względów bezpieczeństwa – jedynie przy wyłączonym elektronarzędziu.

- Nacisnąć przycisk 16, aby ukazać star mulatora (operacja możliwa jest też po wyjęciu akumulatora z elektronarzędzia). Po ok. 5 sekundach wskaźnik naładowania akumulatora wygasa samoczynnie.

Wskaźnik LED Pojemność

Światło ciągłe 3 x zielone ≥	2/3
Światło ciągłe 2 x zielone ≥	1/3
Światło ciągłe 1 x zielone <1/3

Światło migające 1 x zielone Rezerwa

Jeżeli po naciśnięciu przycisku 16 nie zapali się żadna dioda LED oznacza to, że akumulator jest uszkodzony i należy go wymienić.

Podczas procesu ładowania akumulatora trzy zielone diody LED zapalają się jedna po drugiej i gasną na krótki okres czasu. Akumulator jest naładowany całkowicie, gdy wszystkie trzy diody LED palą się światłem ciągłym. Ponowne wygaśnięcie wszystkich trzech zielonych diod LED nastąpi około 5 minut po całkowitym naładowaniu akumulatora.

Akumulator wyposażony jest w system kontroli temperatury NTC, który dopuszcza ładowanie wyłącznie w zakresie temperatur pomiędzy 0 °C a 45 °C. Dzięki temu osiąga się wyższą żywotność akumulatora.

Uchwyt dodatkowy

Urządzenie należy używać jedynie z uchwytem dodatkowym 17.

Ustawianie rękojeści dodatkowej (zob. rys. A)

Aby móc zająć stabilną i niemęczącą pozycję pracy, można dowolnie wychylić uchwyt dodatkowy 17.

– Pokręcać śrubę skrzydełkową do przestawienia uchwytu dodatkowego 11 w kierunku odwrotnym do kierunku ruchu wskazówek zegara i wychylić uchwyt dodatkowy 17 na życzoną pozycję. Następnie ponownie dokręcić śrubę skrzydełkową 11 w kierunku ruchu wskazówek zegara.

Ustawianie głębokościwiercenia (zob.rys.B)

Ogranicznikiem głębokości 1 można ustalić pożadana głębokość wiercenia X.

- Nacisnąć przycisk nastawczy ogranicznika głębokości 10 i wsunąć ogranicznik do uchwytu dodatkowego 17.

Rowki na ograniczniku głębokości 1 muszą być zwrócone do dołu.

– Wsunąć narzędzie robocze SDS-plus do oporu do uchwytu narzędzia SDS-plus 2. W przeciwnym razie ruchomość narzędzia SDS-plus może spowodować nieprawidłowe ustawienie głębokości wiercenia.

– Wyciągnąć ogranicznik głębokości wyciągnąć na tyle, by odległość pomiędzy końcówką wiertła, a końcówką ogranicznika głębokości wynosiła pożadaną głębokość wiercenia X.

Wybór uchwytu wiertarskiego i narzędzi roboczych

Do wiercenia udarowego należy używać narzędzi roboczych z systemem SDS-plus, umieszczonych w uchwycie wiertarskim SDS-plus.

Pawiercenia bezudaru w drewnie, metalu, ceramice i tworzywach sztucznych, a także do wkręcania śrub używa się narzędzi bez systemu SDS-plus (np. wiertła cylindryczne). Do osa-

104 | Polski

dzania tego rodzaju narzędzi potrzebny jest szybkomocujący uchwyt wiertarski lub uchwyt wiertarski z wieńcem zębatym.

Wymiana szybkozaciskowego uchwytu wiertarskiego

Aby możliwe było zastosowanie narzędzi roboczych bez SDS-plus (np. wiertła cylindryczne), należy zamontować odpowiedni uchwyt wiertarski (zębaty lub szybkozaciskowy uchwyt wiertarski, osprzęt).

Montaż szybkozaciskowego uchwytu wiertarskiego (zob.rys.C)

– Oczyćć wtykany koniec trzpienia mocującego i lekko go nasmarować.
- Obracając trzpień mocujący szybkozaciskowego uchwytu wiertarskiego 18, wsunąć go do uchwytu narzędziowego - tak, aby został on automatycznie zaryglowany.
– Sprawdzić zaryglowanie przez pociągnięcie za szybkomocujący uchwyt wiertarski.

Wyjmowanie szybkozaciskowego uchwytu wiertarskiego

– Przesunąć tulejkę ryglującą 4 do tyłu i zdjąć szybkomocujący uchwyt wiertarski 18.

Wymiana narzędzi

Ostona przeciwpylowa 3 zapobiega w dalekiej mierze wnikaniu pyłu do uchwytu narzędzi podczas pracy. Należy uważać przy wkładaniu narzędzia na to, by nie uszkodzić osłony przeciwpylowej 3.

- Uszkodzoną osłone przeciwpyłową należy natychmiast wymienić. Poleca się zlecić przeprowadzenie wymiany w punkcie serwisu.

Wkładanie narzędzia roboczego SDS-plus (zob. rys. D)

Za pomocą uchwytu wiertarskiego SDS-plus można wymienić narzędzie robocze w sposób prosty i wygodny bez użycia dodatkowych narzędzi.

– Końcówkę montowanego narzędzia należy oczyścić i lekko nasmarować.
- Oprzyrządowanie należy wkładać do uchwytu narzędziowego kręcząc nim aż do momentu, gdy się ono samodzielnie zarygluje.
– Zaryglowanie należy skontrolować przez pociągnięcie narzędzia.

Ze względów systemowych narzędzie robocze SDS-plus ma swobodę poruszania. Dlatego na biegu jałowym występuje bicie. Nie ma to żadnego wpływu na dokładność wierconego otworu, ponieważ wiertło samoczynnie centruje się podczas wiercenia.

Wyjmowanie narzędzia roboczego SDS-plus (zob. rys. E)

- Przesunąć tuleję zaryglowania 4 do tyłu i wyjąć narzędzie.

Wkładanie narzędzi roboczych bez SDS-plus (zob. rys. F)

Wskazówka: Narzędzi roboczych bez SDS-plus nie używać do wiercenia udarowego lub do długowania! Narzędzia robocze bez SDS-plus oraz ich uchwyty wiertarskie ulegają zniszczeniu podczas wiercenia udarowego i długowania.

– Zamontować szybkomocujący uchwyt wiertarski 18.
- Przytrzymując tylną tuleję 20 szybkozaciskowego uchwytu wiertarskiego 18 przekręcić przednią tuleję 19 w kierunku przeciwnym do ruchu wskazówek zegara na tyle, by narzędzie robocze dało się wstawić. Wstawić narzędzie robocze.
– Tylną tuleję szybkozaciskowego uchwytu wiertarskiego 18 trzymać i mocno kręcić ręką przednią tuleję w kierunku ruchu wskazówek zegara aż do momentu, gdy nie słychać zaskoczeń. Tym samym uchwyt wiertarski zostaje automatycznie zaryglowany.
- S kontrolować prawidłowe os adzenie przez pociągni za narzędzie robocze.

Wskazówka: Wu Otwarty do oporu uchwyt narzędziowy może wydać podczas próby zamykania charakterystyczny grzechoczący dźwięk, a jego zamknięcie może sprawiać problemy.

W tym wypadku należy przekręcić przednią tulejkę 19 o jeden obrót w kierunku przeciwnym do ruchu wskazówek zegara. Po tym zabiegu możliwe jest zamknięcie uchwytu narzędziowego.

– Ustawić przełącznik wiercenia udarowego/blokady obrotów 11 w pozycji »Wiercenie«.

Wyjmowanie narzędzi roboczych bez SDS-plus (zob.rys.G)

– Przytrzymując tylną tuleję 20 szybkozaciskowego uchwytu wiertarskiego, przekręcić przednią tuleję 19 w kierunku przeciwnym do ruchu wskazówek zegara na tyle, by narzędzie robocze dało się swobodnie wyjąć.

Odsysanie pyłu za pomocą przystawki do odsysania (osprzęt)

Pyły niektórych materiałów, na przykład powłok malarskich z zawartością ołowiu, niektórych gatunków drewna, minerałów lub niektórych rodzajów metalu, mogą stanowić zagrożenie dla zdrowia. Bezpośredni kontakt fizyczny z pyłami lub przedostanie się ich do płuc może wywołać reakcje alergiczne i/lub choroby układu oddechowego operatora lub osób znajdujących się w pobliżu. Niektóre rodzaje pytów, np. dębiny lub buczyny uważane są za rakotwórcze, szczególnie w połączeniu z substancjami do obróbki drewna (chromiany, impregnaty do drewna). Materiały, zawierające azbest mogą być obrabiane jedynie przez odpowiednio przeszkolony personel.

• W razie możliwości należy stosować odsysanie pyłu dostosowane do rodzaju obrabianego materiału.
  – Należy zawsze dbać o dobrą wentylację stanowiska pracy.
• Zaleca się noszenie maski przeciwpyłowej z pochłania-czem klasy P2.

Należy stosować się do aktualnie obowiązujących w danym kraju przepisów, regulujących zasady obchodzenia się z materiałami przeznaczonymi do obróbki.

Należy unikać gromadzenia się pyłu na stanowisku pracy. Pyły mogą się z łatwością zapalić.

Polski | 105

Montaż przystawki do odsysania (zob. rys. H)

Do odsysania pyłu potrzebna będzie przystawka do odsysania (akcesoria). Przystawka ta dociskana jest podczas wiercenia, dzięki czemu jej głowica zawsze szczelnie przylega do podłoża.

• Nacisnąć przycisk regulacji głębokości wiercenia 10 i wyjąć ogranicznik głębokości 1. Ponownie nacisnąć przycisk 10 i wsunąć przystawkę od przodu do uchwytu dodatkowego 17.
• Podłączyć wąż ssący (średn woru odsysania 21 wprzystawce.

Odkurzacz musi być dostosowany do rodzaju obrabianego materiału.

Do odsysania szczególnie niebezpiecznych dla zdrowia pytów rakotwórczych należy używać odkurzacza specjalnego.

Ustawianie głębokości wiercenia w przystawce do odsysania (zob. rys. I)

Wymaganą głębokość wiercenia X można ustawiać również również z zamontowaną przystawką do odsysania.

– Wsunąć narzędzie robocze SDS-plus do oporu do uchwytu narzędzia SDS-plus 2. W przeciwnym razie ruchomość narzędzia SDS-plus może spowodować nieprawidłowe ustawienie głębokości wiercenia.
- O d k r e c i c s r u b e m o t y l k o w a nia.
- Bez dobijania, ale mocno przyłożyć elektronarzędzie w miejscu wiercenia. Narzędzie robocze SDS-plus musi przy tym dotknąć powierzchni.
- Tak przesunąć rurę prowadzącą 26 przystawki w uchwycie, aby głowica przystawki przylegała do wierconej powierzchni. Nie przesuwać rury prowadzącej 26 na rurze teleskopowej 24 dalej niż jest to konieczne, aby widoczna pozostała możliwe jak największa część skali na rurze teleskopowej 24.
– Ponownie dokręcić śrubę motylkową 25. Odkręcić śrubę zaciskową 22 na ograniczniku głębokości przystawki.
- Przesunąć ogranicznik głębokości 23 na rurze teleskopowej 24, aby odstęp X na rysunku odpowiadał wymaganej głębokości wiercenia.
- Dokręcić śrubę zaciskową 22 w t e j po z y c j i.

Praca

Uruchamianie

Włożenie akumulatora

Stosować należy wyłącznie oryginalne akumulatory li-towo-jonowe firmy Bosch o napięciu podanym na tab-liczce znamionowej elektronarzędzia. Zastosowanie akumulatorów innego typu może spowodować obrażenia oraz grozi pożarem.
- Ustawić przełącznik zmiany kierunku obrotów 7 w pozycji środkowej, aby zabezpieczyć elektronarzędzie przed niezamierzonym włączeniem.
– Wstawić naładowany akumulator 12 od przodu do stopki elektronarzędzia. Zablokować akumulator, wciskając go całkowicie do stopki (tak, aby czerwony pasek nie był wi- doczny).

Ustawianie rodzaju pracy

Za pomocą przełącznika »Wiercenie/Wiercenie z udarem« 9 wybrać tryb pracy elektronarzędzia.

Wskazówka: Zmiany trybu pracy dokonywać tylko wtedy, gdy elektronarzędzie jest wyłączone! W innym wypadku elektronarzędzie może ulec uszkodzeniu.

• Aby zmienić tryb pracy należy przekręcić przełącznik »Wiercenie/Wiercenie z udarem« 9, ustawiając go w pożądanej pozycji.
  i c a 19 mm, akcesoria) do ot-

Pozycja do wiercenia z udarem w betonie lub kamieniu

Pozycja do wiercenia bez udaru w drewnie, metalu, ceramice i tworzywie sztucznym, a także do wkręcania śrub

Ustawianie kierunku obrotów (zob. rys. J)

Obroty w prawo: Przestawić przełącznik zmiany kierunku obrotów 7 aż do oporu w lewo.
Obroty w lewo: Przestawić przełącznik zmiany kierunku obrotów 7 aż do oporu w prawo. 5 na przystawce do odsysa-
Kierunek obrotów przy wiercenu i bez należy ustawić na prawostronny.

Włączanie/wyłączanie

• W celu włączenia elektronarzędzia nacisnąć włącznik/wyłącznik 8.
  Przy pierwszym uruchomieniu elektronarzędzia może wystąpić opóźnienie załączenia, ponieważ elektronika elektronarzędzia musi się najpierw skonfigurować.
  Aby zaoszczędzić energię elektryczną, elektronarzędzie należy włączać tylko wówczas, gdy jest ono używane.
• W celu wyłączenia należy puścić włącznik/wyłącznik 8.

Nastawianie prędkości obrotowej/ilości udarów

Prędkość obrotową i liczbę udarów włączonego elektronarzędzia można bezstopniowo regulować przez głębokość wciśnięcia włącznika/wyłącznika 8.

Lekki nacisk na włącznik/wyłącznik 8 powoduje małą prędkość obrotową/ilość udarów. Zwiększony nacisk podwyższa prędkość obrotową/ilość udarów.

Sprzęgło przeciążeniowe

W przypadku, gdy używane narzędzie zakleszczyło się lub zablokowało się, to napęd do wrzeciona wiertarki zostaje przerwany. Elektronarzędzie należy trzymać zawsze, ze względu na występujące przy tym siły, mocno w obydwu rękach i zająć pewną pozycję pracy.
W przypadku zablokowania elektronarzędzia, należy je wyłączyć i zwolnić narzędzie robocze. Podczas włączania zablokowanej wiertarki powstają momenty silnego odrzutu.

106 | Polski

Wskaźnik kontroli temperatury

Czerwona dioda LED wskaźnika kontroli temperatury 14 sygnalizuje, że akumulator lub układ elektroniczny elektronarzędzia (w przypadku, gdy akumulator umieszczony jest w elektronarzędziu) znajduje się poza optymalnym zakresem temperatur. W tym wypadku elektronarzędzie nie działa, lub pracuje z niepełną wydajnością.

Kontrola temperatury akumulatora:

- Czerowna dioda LED 14 świeci się światłem ciągłym podczas wkładania akumulatora do ładowarki – temperatura akumulatora przekracza zakres temperatur ładowania (wynoszący 0 °C ... 45 °C) i akumulator nie daje się ładować.

- Czerwona lampka LED 14 miga, cisk 16 lub włącznik/wyłącznik 8 (w czasie, gdy akumulator umieszczony jest w urządzeniu): akumulator znajduje się poza zakresem dopuszczalnej temperatury roboczej.

– Przy przekroczeniu dopuszczalnej temperatury akumulatora (wynoszącej 70 °C), elektronarzędzie wyłączane jest przez układ elektroniczny do momentu, aż akumulator znajdzie się w optymalnym zakresie temperatury roboczej.

Kontrola temperatury układu elektronicznego elektronarzędzia:

- Czerwona dioda LED 14 świeci się przy wciśniętym włączniku/wyłączniku 8 światłem ciągłym: Temperatura układu elektronicznego elektronarzędzia spadła poniżej 5 °C lub przekroczyła 75 °C.

- W przypadku temperatury przekraczającej 90 °C układ elektroniczny wyłącza elektronarzędzie i nie pozwala na jego włączenie do momentu znalezienia się w dopuszczalnym zakresie temperatur.

Wskazówki dotyczące pracy

Tłumienie drgań

Vibration Control

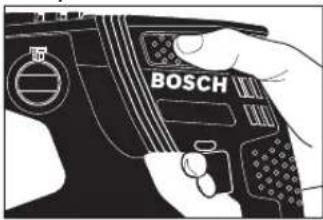

Wbudowany system tłumienia drgań redukuje wibracje, występujące podczas pracy.

Miękka okładzina rękojeści (softgrip) zmniejsza ryzyko wy- ślizgnięcia się elektronarzędzia i znacznie poprawia pewność chwytu.

– Elektronarzędzie należy trzymać za górną część uchwytu, co pozwoli na optymalne wykorzystanie systemu tłumienia wibracji.

Wkładanie końcówek wkręcających (zob. rys. K)

▶ Nie należy przykładać włączonego elektronarzędzia do nakrętki/śruby. Obracające się narzędzia robocze mogą ześlizgnąć się z nakrętki lub z łba śruby.

Do użytkowania końcówek wkręcających niezbędny jest uchwyt uniwersalny 27 z chwytem SDS-plus (osprzęt).

– Oczyścić wtykany koniec trzpienia mocującego i lekko go nasmarować.

- Obracając wsunąć uchwyt uniwersalny do uchwytu narzędzia roboczego, aż zostanie on automatycznie zaryglowany.

– Sprawdzić zaryglowanie przez pociągnięcie za uchwyt uni-wersalny.

przyciskany jest przy wrozye końcówkę wkręcającą do uchwytu uniwersalnego. Stosować końcówki wkręcające pasujące do łba wkręta.

– W celu wyjęcia uchwytu uniwersalnego przesunąć tulejkę ryglującą 4 do tyłu i wyjąć uchwyt uniwersalny 27 z uchwytu narzędziowego.

Wskazówki dotyczące optymalnego obchodzenia się z akumulatorem

Akumulator należy chronić przed wilgocią i woda.

Akumulator należy przechowywać wyłącznie w temperaturze od -20°C do 50°C. Nie wolno pozostawiać akumulatora np. latem w samochodzie.

Otwory wentylacyjne należy regularnie czyścić za pomocą miękkiego, czystego i suchego pędzelka.

Zdecydowanie krótszy czas prac po ładowaniu wskazuje na zużycie akumulatora i konieczność wymiany na nowy.

Przestrzegać wskazówek dotyczących usuwania odpadów.

Konserwacja i serwis

Konserwacja i czyszczenie

Przed wszystkimi pracami przy elektronarzędziu (np. dogłąd, wymiana narzędzi itd.) jak i przed jego transportem i składowaniem należy wyjąć akumulator z elektronarzędzia. Przy niezamierzonym uruchomieniu włącznika/wyłącznika istnieje niebezpieczeństwo obrażeń.

Aby zapewnić bezpieczną i wydajną pracę, elektronarzędzie i szczeliny wentylacyjne należy utrzymywać w czystości.

- Uszkodzoną osłone przeciwpyłową należy natychmiast wymienić. Poleca się zlecić przeprowadzenie wymiany w punkcie serwisu.

– Oczyścić uchwyt narzędziowy 2 po każdym użyciu.

Obsługa klienta oraz doradztwo dotyczące użytkowania

W punkcie obsługi klienta można uzyskać odpowiedzi na pytania dotyczące napraw i konserwacji nabytego produktu, a także dotyczące części zamiennych. Rysunki rozłożeniowe oraz informacje dotyczące części zamiennych można znaleźć również pod adresem:

www.bosch-pt.com

Česky|107

Nasz zespół doradztwa dotyczącego użytkowania odpowie na wszystkie pytania związane z produktami firmy Bosch oraz ich osprzętem.

Przy wszystkich zgłoszeniach oraz zamówieniach części zamiennych konieczne jest podanie 10-cyfrowego numeru katalogowego, znajdującego się na tabliczce znamionowej produktu.

Polska

Serwis Elektronarzędzi

Ul. Szyszkowa 35/37

02-285 Warszawa

Na www.bosch-pt.pl znajdą Państwo wszystkie szczegóły dotyczące usług serwisowych online.

Tel.: [phone]

Faks: 22 7154441

E-Mail: [e-mail]

Infolinia Działu Elektronarzędzi: 801 100900

(w cenie połączenia lokalnego)

E-Mail: [e-mail]

www.bosch.pl

Transport

Załączone w dostawie akumulatory litowo jonowe podlegają wymaganiom przepisów dotyczących towarów niebezpiecznych. Akumulatory mogą być transportowane drogą lądową przez użytkownika bez konieczności spełnienia jakichkolwiek dalszych warunków.

W przypadku przesyłki przez osoby trzecie (np. transport drogą powietrzną lub za pośrednictwem firmy spedycyjnej) należy dostosować się do szczególnych wymogów dotyczących opakowania i znaczenia towaru. W takim wypadku podczas przygotowywania towaru do wysyłki należy skonsultować się z ekspertem d/s towarów niebezpiecznych.

Akumulatory można wysyłać tylko wówczas, gdy ich obudowa nie jest uszkodzona. Odsłonięte styki należy zakleić, a akumulator zapakować w taki sposób, aby nie mógł on się poruszać (przesuwać) w opakowaniu.

Należy wziąć też pod uwagę ewentualne przepisy prawa krajowego.

Usuwanie odpadów

Elektronarzędzia, akumulatory, osprzęt i opakowanie należy oddać do powtórnego przetworzenia zgodnego z obowiązującymi przepisami w zakresie ochrony środowiska.

Elektronarzędzia i akumulatora/baterii nie wolno wyrzucać do odpadów domowych!

Tylko dla państw należących do UE:

Zgodnie z europejską wytyczną 2012/19/UE, niezdatne do użytku elektronarzędzia, a zgodnie z europejską wytyczną 2006/66/WE uszkodzone lub zużyte akumulatory/baterie, należy zbierać osobno i doprowadzić do ponownego przetworzenia zgodnego z zasadami ochrony środowiska.

Akumulatory/Baterie:

Li-lon:

Proszę stosować się do wskazówek, znajdujących się w rozdziale »Transport«, str. 107.

Zastrzega się prawo dokonywania zmian.

Česky
