Produkttyp	Slagborr- och mejselmaskin utan sladd
Märke	Bosch
Modell	GBH 36 V-EC Compact Professional
Märkspänning	36 V
Batterityp	Litiumjon (Bosch Professional 36 V-system)
Verktygsfäste	SDS-plus
Slagenergi (EPTA 05/2016)	1,9 J
Tomgångsslag (max hastighet)	4500 slag/min
Rotationshastighet (max)	0–4500 varv/min
Max borrdiameter i betong	22 mm
Max borrdiameter i metall	13 mm
Max borrdiameter i trä	30 mm
Vikt	2,6 kg (utan batteri)
Mått (L × H)	321 × 191 mm
Huvudfunktioner	Borrning, mejsling, borrning utan slag
Vibrationskontroll	Ja, vibrationsdämpande handtag
Elektronisk precisionskontroll (EPC)	Ja, mjukstart och variabel hastighet
Reversibilitet	Ja, framåt/bakåt
Överbelastningsskydd	Ja, säkerhetskoppling
Ljudnivå (ljudtryck)	88 dB(A)
Ljudnivå (ljudeffekt)	99 dB(A)
Underhåll och rengöring	Rengör ventilationsöppningarna med en torr pensel; kontrollera verktygsfästet regelbundet
Reservdelar och reparerbarhet	Kolborstar, verktygsfäste, strömbrytare, växelhus finns hos Bosch service

Vanliga frågor - GBH 36 V-EC Compact Professional BOSCH

Vilka batterier är kompatibla med GBH 36 V-EC Compact?

Detta verktyg använder endast Bosch Professional 36 V-batterier från serien GBA 36V (t.ex. GBA 36V 2.0 Ah, 4.0 Ah, etc.). Det är inte kompatibelt med 18 V-batterier eller andra märken.

Kan jag använda slagborrmaskinen utan slag för att skruva eller borra i trä?

Ja, tack vare läget borrning utan slag (väljarläge). Vrid bara lägesväljaren till symbolen för enbart borr. Observera: verktyget är tungt för intensiv skruvning.

Vad är skillnaden mellan SDS-plus och SDS-max?

SDS-plus är avsett för lätta och medelstora slagborrmaskiner (upp till 26 mm i betong). SDS-max är för stora slagborrmaskiner (> 26 mm). GBH 36 V-EC Compact har SDS-plus.

Hur byter man mejseln på GBH 36 V-EC Compact?

Vrid låsringen till läget Vario-Lock (symbol för öppet hänglås) för att frigöra mejseln. Sätt in verktyget och vrid det lätt tills det klickar. Kontrollera infästningen före användning.

När ska kolborstarna bytas?

Kolborstarna är åtkomliga via sidokåpor. Byt ut dem när den återstående längden är mindre än 5 mm. Använd endast originalkolborstar från Bosch.

Verktyget stannar plötsligt, vad gör jag?

Säkerhetskopplingen har lösts ut (överbelastning). Släpp avtryckaren, ta bort batteriet, kontrollera att verktyget inte är blockerat. Sätt tillbaka batteriet och fortsätt arbetet med låg belastning.

Hur rengör man dammfiltret?

Filtret sitter under gummikåpan på baksidan. Ta bort det och knacka eller borsta det försiktigt. Tvätta inte med vatten. Byt ut det om det är skadat.

Kan jag använda en adapter för spänningsreducering?

Nej, verktyget är endast avsett för 36 V-batterier. Använd aldrig nätadapter eller batteri med annan spänning, annars skadas verktyget.

Vad är den kommersiella garantin?

Bosch ger 2 års fabriksgaranti (möjlig förlängning via registrering). Garantin täcker material- och tillverkningsfel. Batterierna har separat 1 års garanti.

Var hittar jag den fullständiga bruksanvisningen?

Bruksanvisningen finns kostnadsfritt som PDF på notice-facile.com för direkt nedladdning. Den beskriver alla säkerhets- och användningsföreskrifter.

BRUKSANVISNING GBH 36 V-EC Compact Professional BOSCH

Allmänna säkerhetsanvisningar för elverktyg

WARNING

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga person-skador.

Förvara alla varningar och anvisningar för framtida bruk. Nedan använt begrepp "Elverktyg" hänför sig till nätdrivna elverktyg (med nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet

Häll arbetsplatsen ren och välbelyst. Oordning på arbetsplatsen och dåligt belyst arbetsområde kan leda till olyckor.
Använd inte elverktyget i explosionsfarlig omgivning med brännbara vätskor, gaser eller damm. Elverktygen alstrar gnistor som kan antända dammet eller gaserna.
Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avständ. Om du störs av obehöriga personer kan du förlora kontrollen över elverktyget.

Elektrisk säkerhet

Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte adapterkontakter tillsammans med skyddsjordade elverktyg. Oförändrade stickproppar och passande vägguttag reducerar risken för elstöt.
Undvik kroppskontakt med jordade ytor som t. ex. rör, värmeelement, spisar och kylskåp. Det finns en större risk för elstöt om din kropp är jordad.
- Skydda elverktyget mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt.
Missbruka inte nätsladden och använd den inte för att bära eller hänga upp elverktyget och inte heller för att dra stickproppen ur vägguttaget. Håll nätsladden på avständ från värme, olja, skarpa kanter och rörliga maskindelar. Skadade eller tilltrasslade ledningar ökar risken för elstöt.
När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för utomhusbruk. Om en lämplig förlängningssladd för utomhusbruk används minskar risken för elstöt.
Använd ett felströmsskydd om det inte är möjligt att undvika elverktygets användning i fuktig miljö. Felströmsskyddet minskar risken för elstöt.

66 | Svenska

Personsäkerhet

Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte elverktyg när du är trött eller om du är påverkad av droger, alkohol eller mediciner. Under användning av elverktyg kan även en kort ouppmärksamhet leda till allvarliga kroppsskador.
Bär alltid personlig skyddsutrustning och skyddsglasögon. Användning av personlig skyddsutrustning som t.ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd reducerar alltefter elverktygets typ och användning risken för kroppsskada.
▶ Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter stickpropen till vägguttaget och/eller ansluter/tar bort batteriet, tar upp eller bär elverktyget. Om du bär elverktyget med fingret på strömställaren eller ansluter påkopplat elverktyg till nätströmmen kan olycka uppstå.
▶ Ta bort alla inställningsverktyg och skruvnycklar innan du kopplar på elverktyget. Ett verktyg eller en nyckel i en roterande komponent kan medföra kroppsskada.
▶ Undvik onormala kroppsställningar. Se till att du står stadigt och håller balansen. I detta fall kan du lättare kontrollera elverktyget i oväntade situationer.
Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret, kläderna och handskarna på avstånd från rörliga delar. Löst hängande kläder, längt här och smycken kan dras in av roterande delar.
När elverktyg används med dammutsugnings- och -uppsamlingsutrustning, se till att dessa är rätt monterade och används på korrekt sätt. Användning av dammutsugning minskar de risker damm orsakar.

Korrekt användning och hantering av elverktyg

▶ Överbelasta inte elverktyget. Använd för aktuellt arbete avsett elverktyg. Med ett lämpligt elverktyg kan du arbeta bättre och säkrare inom angivet effektområde.

▶ Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur är farligt och måste repareras.

Dra stickproppen ur vägguttaget och/eller ta bort batteriet innan inställningar utförs, tillbehörsdelar byts ut eller elverktyget lagras. Denna skyddsåtgård förhindrar oavsiktlig inkoppling av elverktyget.

Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är förtrogna med dess användning eller inte läst denna anvisning. Elverktygen är farliga om de används av oerfarna personer.

Sköt elverktyget omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt och inte kärvar, att komponenter inte brustit eller skadats; orsaker som kan leda till att elverktygets funktioner påverkas menligt. Låt skadade delar repareras innan elverktyget tas i bruk. Många olyckor orsakas av dåligt skötta elverktyg.

Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i kläm och går lättare att styra.

Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till arbetsvillkoren och arbetsmomenten. Om elverktyget används på ett sätt som det inte är avsett för kan farliga situationer uppstå.

Omsorgsfull hantering och användning av sladdlösa elverktyg

Ladda batterierna endast i de laddare som tillverkaren rekommenderat. Om en laddare som är avsedd för en viss typ av batterier används för andra batterityper finns risk för brand.
Använd endast batterier som är avsedda för aktuellt elverktyg. Används andra batterier finns risk för kroppsskada och brand.
Håll gem, mynt, nycklar, spikar, skruvar och andra små metallföremål på avständ från reservbatterier för att undvika en bygling av kontakterna. En kortslutning av batteriets kontakter kan leda till brännskador eller brand.
Om batteriet används på fel sätt finns risk för att vätska rinner ur batteriet. Undvik kontakt med vätskan. Vid oavsiktlig kontakt spola med vatten. Om vätska kommer i kontakt med ögonen uppsök dessutom läkare. Batterivätskan kan medföra hudirritation och brännskada.

Service

Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för hammare

▶ Bär hörselskydd. Risk finns för att buller leder till hörselskada.

Använd extrahandtag om sådana levererats tillsammans med elverktyget. Risk finns för personskada om du förlorar kontrollen över elverktyget.

Håll i elverktyget endast vid de isolerade greppytorna när arbeten utförs på ställen där insatsverktyget eller skruven kan skada dolda elledningar. Kontakt med en spänningsförande ledning kan sätta elverktygets metalldelar under spänning och leda till elstöt.

Använd lämpliga detektorer för lokalisering av dolda försörjningsledningar eller konsultera lokalt distributionsföretag. Kontakt med elledningar kan förorsaka brand och elstöt. En skadad gasledning kan leda till explosion. Borrning i vattenledning kan förorsaka sakskador.

Håll i elverktyget med båda händerna under arbetet och se till att du står stadigt. Elverktyget kan styras säkrare med två händer.

- Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls säkrare än med handen.

Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att du kan förlora kontrollen över elverktyget.

- Öppna inte batteriet. Detta kan leda till kortslutning.

Svenska|67

Skydda batteriet mot hög värme som t. ex. längre solbestrålning, eld, vatten och fukt. Explosionsrisk föreligger.

I skadat eller felanvänt batteri kan ångor uppstå. Tillför friskluft och uppsök läkare vid åkommor. Ångorna kan leda till irritation i andningsvägarna.
Använd batteriet endast med Bosch elverktyget. Detta skyddar batteriet mot farlig överbelastning.
▶ Batteriet kan skadas av vassa föremål som t. ex. spikar eller skruvmejslar eller på grund av yttre påverkan. En intern kortslutning kan uppstå och rök, explosion eller överhettning kan förekomma hos batteriet.

Produkt- och kapacitetsbeskrivning

Läs noga igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsanvisningarna och instruktionerna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador.

Fäll upp sidan med illustration av elverktyget och håll sidan uppfälld när du läser bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för slagborrning i betong, tegel och sten. Det är även lämpligt för borning utan slag i trä, metall, keramik och plast. Elverktyg med elektronisk reglering och höger/vänstergång är även lämpliga för skruvdragning.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida.

1 Djupanslag
2 Verktygsfäste SDS-plus
3 Dammskyddskåpa
4 Spärrhylsa
5 Vibrationsdämpning
6 Handgrepp (isolerad greppyta)
7 Riktningsomkopplare
8 Strömställare Till/Från
9 Omkopplare "Borrning/slagborrning"

10 Knapp för djupinställning

11 Vingskruv för stödhandtagsjustering

12 Batteri*

13 Batteriets upplåsningsknapp

14 Temperaturövervakningens indikering

15 Indikering av batteriets laddningstillständ

16 Knapp för indikering av laddtillständ

17 Stödhandtag (isolerad greppyta)

18 Snabbchuck*

19 Snabbchuckens främre hylsa*

20 Snabbchuckens bakre hylsa*

21 Utsugningsöppning Sugfix*

22 Klämskruv för Sugfix*

23 Djupanslag för Sugfix*

24 Teleskoprör för Sugfix*

25 Vingskruv för Sugfix*

26 Styrrör för Sugfix*

27 Universalhållare med SDS-plus skaft*

*I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns.

Tekniska data

Borrhammare GBH 36 V-EC Compact

Produktnummer	3 611 J03 R..
Varvtalsreglering		●
Höger-/vänstergång		●
Märkspänning	V= 36
Upptagen märkeffekt	W	430
Avgiven effekt	W	320
Slagtal	min^-1	0-4850
Enkelslagstyrka enligt EPTA-Procedure 05/2009 J		1
Varvtal	min^-1	0-1500
Verktygsfäste		SDS-plus
Spindelhalsens diameter	mm 48
Borrdiameter max.:
- B e t o n g	mm	18
- S t å l	mm	13
- Trä	mm	30
max. Diameter skruv	mm	6
Vikt enligt EPTA-Procedure 01:2014	kg 2,7-3,3*
* i relation till använt batteri

Batteri

Tillåten omgivningstemperatur
- vid l a d d n i n g	°C	0...+45
- vid drift* och lag r i n Cg		-20...+50
Rekommenderade batterier	GBA 36V x,xAh H-.
* begränsad effekt vid temperaturer <0 °C

Buller-/vibrationsdata

Bullernivåvärde förmedlas enligt EN 60745-2-6.

Maskinens A-vägda ljudnivå uppnår i typiska fall: Ljudtrycksnivå 91 dB(A); ljudeffektnivå 102 dB(A). Onoggrannhet K = 3 dB.

Använd hörselskydd!

Totala vibrationsemissionsvärden a_h (vektorsumma ur tre riktningar) och onoggrannhet K framtaget enligt EN 60745-2-6:

Hammarborrning i betong: a_h=16 m/s^2 , K=1,9 m/s ^2

Borra i metall: a_h<2,5m/s^2 , K=1,5 m/s ^2

Skruvdragning: a_h<2,5m/s , K=1,5 m/s ^2

68 | Svenska

Mätningen av den vibrationsnivå som anges i denna anvisning har utförts enligt en mätmetod som är standardiserad i EN 60745 och kan användas vid jämförelse av olika elverktyg. Mätmetoden är även lämplig för preliminär bedömning av vibrationsbelastningen.

Den angivna vibrationsnivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med olika tillbehör, med andra insatsverktyg eller inte underhållits ordentligt kan vibrationsnivån avvika. Härvid kan vibrationsbelastningen under arbetsperioden öka betydligt.

För en exakt bedömning av vibrationsbelastningen bör även de tider beaktas när elverktyget är frånkopplat eller är igång, men inte används. Detta reducerar tydligt vibrationsbelastningen för den totala arbetsperioden.

Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t. ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen.

Montage

Batteriets laddning

Använd endast de laddare som anges på tillbehörssidan. Endast denna typ av laddare är anpassad till det litium-jonbatteri som används i elverktyget.

Anvisning: Batteriet levereras ofullständigt uppladdat. För full effekt ska batteriet före första användningen laddas upp i laddaren.

Litiumjonbatteriet kan när som helst laddas upp eftersom detta inte påverkar livslängden. Batteriet skadas inte om laddning avbryts.

Litium-jonbatteriet är med "Electronic Cell Protection (ECP)" skyddad mot djupurladdning. Vid urladdat batteri kopplar skyddskopplingen från elverktyget: Insatsverktyget roterar inte längre.

Undvik att trycka på strömställaren Till/Från efter en automatisk frånkoppling av elverktyget. Batteriet kan skadas.

Batteriet 12 är försedd med två låssteg som hindrar batteriet från att falla ut om dess upplåsningsknapp 13 oavsiktligt trycks. När batteriet är insatt i elverktyget hålls den med en fjäder i rätt läge.

Så här tas batterimodulen 12 ut:

• Tryck batterimodulen mot elverktygets fot (1.) och samtidigt på upplåsningsknappen 13 (2.).
• Dra ut batterimodulen ur elverktyget tills ett rött streck blir synligt (3.).

- Tryck en gång till på upplåsningsknappen 13 och dra fullständigt ut batterimodulen.

Batteriets laddningsindikering

De tre gröna lysdioderna i batteriets display 15 visar batteriets laddningstillstånd 12. Av säkerhetsskäl kan laddningstillståndet avfrågas endast när elverktyget är frånkopplat.

- Tryck på knappen 16 för visning av laddningstillståndet (kan även utföras på borttagen batterimodul). Efter ca. 5 sekunder slocknar displayen för laddningstillstånd automatiskt.

Lysdiod Kapacitet

Permanent ljus 3 gröna ≥

2/3

Permanent ljus 2 gröna ≥

1/3

Permanent ljus 1 grönt <1/3

Blinkljus 1 grönt Reserv

Om ingen lysdiod tänds när knappen 16 trycks ned, är batteriet defekt och måste bytas ut.

Under laddning tänds batterimodulens tre gröna lysdioder i följd och slocknar efter en kort stund. Batterimodulen är fullständigt uppladdad när de tre gröna lysdioderna är permanent tända. Ungefär 5 minuter efter det batterimodulen är fullständigt uppladdad slocknar de tre gröna lysdioderna.

Batteriet är försedd med en NTC-temperaturövervakning som endast tillåter uppladdning inom ett temperaturområde mellan 0 °C och 45 °C. Härvid uppnår batteriet en lång brukstid.

Stödhandtag

Använd alltid elverktyget med stödhandtag 17.

Sväng stödhandtaget (se bild A)

Stödhandtaget 17 kan valfritt svängas för att uppnå en säker och vilsam kroppsställning.

- Vrid vingskruven för stödhandtagets justering 11 moturs och sväng stödhandtaget 17 till önskat läge. Dra därefter fast vingskruven 11 medurs.

Inställning av borrdjup (se bild B)

Med djupanslaget 1 kan önskat borrdjup X ställas in.

• Tryck in knappen för djupanslagets inställning 10 och sätt in djupanslaget i stödhandtaget 17.
  Räfflingen på djupanslaget 1 måste vara riktad nedåt.
• Skjut in SDS-plus-insatsverktyget mot anslag i verktygsfästet SDS-plus 2. SDS-plus-verktygets rörlighet kan i annat fall leda till fel inställning av borrdjupet.
• Dra ut djupanslaget så att avständet mellan borrens spets och djupanslagets spets motsvarar önskat borrdjup X.

Val av borrchuck och verktyg

För slagborrning behövs SDS-plus verktyg som kan sättas in i SDS-plus borrchucken.

För borning utan slag i trä, metall, keramik och plast samt för skruvdragning används verktyg utan SDS-plus (t.ex. borrar med cylindriskt skaft). Dessa verktyg kräver en snabbchuck eller en kuggkranschuck.

Svenska|69

Byte av snabbchuck

För arbete med verktyg utan SDS-plus (t.ex. borrar med cylindriskt skaft) måste en lämplig borrchuck monteras (kuggkrans- eller snabbchuck, tillbehör).

Isättning av snabbchucken (se bild C)

– Rengör universalhållarens insticksända och smörj lätt med fett.
- Sätt i snabbchucken 18 med universalhållaren i verktygsfästet med en vridrörelse tills den automatiskt låses.
- Kontrollera låsningen genom att dra i snabbchucken.

Borttagning av snabbchucken

- Skjut spärrhylsan 4 bakåt och ta bort snabbchucken 18.

Verktygsbyte

Dammskyddskåpan 3 hindrar i stor utsträckning borrdamm från att tränga in i verktygsfästet under användningen. Se till att inte dammskyddskåpan 3 skadas vid monteringen av verktyget.

Byt omedelbart ut en skadad dammskyddskåpa. Låt en serviceverkstad utföra detta.

Insättning av SDS-plus verktyg (se bild D)

Med SDS-plus borrchucken kan insatsverktyget lätt och bekvämt bytas utan användning av extra verktyg.

• Rengör insatsverktygets insticksända och smörj lätt med fett.
• Placera insatsverktyget med en vridrörelse i verktygshållaren tills verktyget automatiskt låser.
• Kontrollera låsningen genom att dra i verktyget.

SDS-plus insatsverktyget är enligt systemet fritt rörligt. På tomgång uppstår därför en rundgångsavvikelse. Detta har ingen betydelse för borrhålets noggrannhet eftersom borren centreras vid borrning.

Så här tas SDS-plus insatsverktyget bort (se bild E)

- Skjut spärrhylsan 4 bakåt och ta ut insatsverktyget.

Användning av insatsverktyg utan SDS-plus (se bild F)

Anvisning: Verktyg utan SDS-plus får inte användas för slagborrning eller mejsling! Verktyg utan SDS-plus och dess borrchuck skadas vid slagborrning och mejsling.

• Sättinsnabbchucken 18.
• Grip tag i bakre hylsan 20 på snabbchucken 18 och vrid främre hylsan 19 moturs tills verktyget kan skjutas in. Skjut in verktyget.
• Grip tag i bakre hylsan på snabbchucken 18 och vrid främre hylsan för hand medurs kraftigt fast tills klick inte längre hörs. Chucken läses härvid automatiskt.
• Kontrollera läsningen genom att dra i verktyget.

Anvisning: Om verktygsfästet har öppnats fullständigt mot stopp, kan det vid stängning hända att friktionsljud uppstår och att verktygsfästet inte stängs ordentligt.

Vrid i detta fall den främre hylsan 19 ett varv motsatt pilriktningen. Därefter går det att stänga verktygsfästet.

- Vrid slag-/vridstoppsomkopplaren 11 till läget "Borra".

Så här tas insatsverktyget utan SDS-plus bort (se bild G)

- Grip tag i snabbchuckens bakre hylsa 20 och vrid snabbchuckens främre hylsa 19 moturs tills verktyget kan tas bort.

▶ Dammet från material som t. ex. blyhaltig målning, vissa träslag, mineraler och metall kan vara hälsovådligt. Beröring eller inandning av dammet kan orsaka allergiska reaktioner och/eller andningsbesvär hos användaren eller personer som uppehåller sig i närheten.
Vissa damm från ek eller bok anses vara cancerogena, speciellt då i förbindelse med tillsatsämnen för träbehandling (kromat, träkonserveringsmedel). Endast yrkesmän får bearbeta asbesthaltigt material.
- Använd om möjligt en för materialet lämplig dammut-sugning.
- Se till att arbetsplatsen är väl ventilerad.
- Vi rekommenderar ett andningsskydd i filterklass P2.
Beakta de föreskrifter som i aktuellt land gäller för bearbetat material.
▶ Undvik dammanhopning på arbetsplatsen. Damm kan lätt självantändas.

Montering av Sugfix (se bild H)

För utsugning av damm krävs en Sugfix (tillbehör). Vid borrning fjädrar Sugfix så att dess huvud alltid hålls nära underlaget.

• Tryck ned knappen för inställning av djupanslaget 10 och ta bort djupanslaget 1. Tryck på nytt ned knappen 10 och skjut framifrån in Saugfix i stödhandtaget 17.
• Anslut en utsugningsslang (diameter 19 mm, tillbehör) till Sugfixens utsugningsöppning 21.

Dammsugaren måste vara lämplig för det material som ska bearbetas.

Använd för utsugning av hälsovådligt och cancerframkallande eller torrt damm en specialdammsugare.

Ställ in borrdjupet på Sugfix (se bild I)

Önskat borrdjup X kan ställas in även när Sugfixen är monterad.

• Skjut in SDS-plus-insatsverktyget mot anslag i verktygsfästet SDS-plus 2. SDS-plus-verktygets rörlighet kan i annat fall leda till fel inställning av borrdjupet.
• Lossa vingskruven 25 på Sugfix.
• Lägg stadigt an avstängt elverktyg mot ytan som ska borras. SDS-plus insatsverktyget måste härvid beröra ytan.
• Förskjut styrröret 26 på Sugfixen i dess hållare så att Sugfix-huvudet ligger an mot ytan som ska borras. Skjut inte upp styrröret 26 på teleskopröret 24 mer än vad som behövs, så att möjligast stor del av skalan på teleskopröret 24 förblir synlig.
• Dra åter fast vingskruven 25. Lossa klämskruven 22 på Sugfixens djupanslag.
• Förskjut djupanslaget 23 på teleskopröret 24 så att det på bilden visade avständet X motsvarar önskat borrdjup.
  – Dra fast klämskruven 22 i detta läge.

70 | Svenska

Drift

Driftstart

Insättning av batteri

Använd endast original Bosch litiumjonbatterier med den spänning som anges på elverktygets typskylt.

Används andra batterier finns risk för kroppsskada och brand.

• Ställ riktningsomkopplaren 7 i mittläge för att skydda elverktyget mot oavsiktlig inkoppling.
• Skjut in uppladdad batterimodul 12 framifrån i elverktygets fot. Tryck fullständigt in batterimodulen i foten tills det röda strecket inte längre är synligt och batterimodulen är säkert låst.

Inställning av driftsätt

Välj med omkopplaren "Borrning/slagborrning" 9 önskat driftsätt för elverktyget.

Anvisning: Ändring av driftsätt får endast ske på frånkopplat elverktyg! I annat fall kan elverktyget skadas.
- För växling av driftsätt vrid omkopplaren "Borrning/slagborrning" 9 till önskat läge.

Läge för Slagborrning i betong eller sten

Läge för Borrning utan slag i trä, metall, keramik och plast samt för skruvdragning

Inställning av rotationsriktning (se bild J)

Högergång: Tryck riktningsomkopplaren 7 åt vänster mot stopp.
Vänstergång: Tryck riktningsomkopplaren 7 åt höger mot stopp.

Ställ alltid in högergång för slagborrning och borrning.

In- och urkoppling

- För inkoppling av elverktyget tryck på strömställare Till/Från 8.

Vid första inkopplingen av elverktyget kan en viss startfördröjning uppstå då elverktygets elektronik måste ställa in sig.

För att spara energi, koppla på elverktyget endast när du vill använda det.

- För Urkoppling av elverktyget släpp strömställaren Till/Från 8.

Inställning av varvtal/slagtal

Varvtalet/slagtalet på inkopplat elverktyg kan justeras steglöst genom att mer eller mindre trycka ned strömställaren Till/Från 8.

Ett lätt tryck på strömställaren Till/Från 8 ger ett lägt varv- tal/slagtal. Mid tilltagande tryck ökar varvtalet/slagtalet.

Överlastkoppling

Om insatsverktyget kommer i kläm eller hakar fast kopplas borrspindelns drivning från. Håll stadigt i elverktyget med båda händerna och stå stadigt för att motverka de krafter som uppstår.
Slå genast ifrån elverktyget och ta loss insatsverktyget om elverktyget fastnar. Om ett elverktyg slås till när borrverktyget har fastnat uppstår höga reaktionsmoment.

Display för temperaturövervakning

Den röda lysdioden i displayen för temperaturövervakning 14 signalerar om batterimodulen eller elverktygets elektronik (vid monterad batterimodul) inte ligger inom optimalt temperaturområde. I detta fall fungerar elverktyget inte alls eller med nedsatt effekt.

Batterimodulens temperaturövervakning:

• Den röda lysdioden 14 tänds och lyser med permanent ljus när batterimodulen sätts in i laddaren: Batterimodulen ligger utanför temperaturområdet för laddning mellan 0 °C och 45 °C och kan inte laddas upp.
• Den röda LED-lampan 14 blinkar vid tryck på knappen 16 eller på-/avknappen 8 (vid isatt batteri): batteriet ligger utanför tillåtet driftstemperaturområde.
• Vid en batteritemperatur över 70 °C kopplar elverktyget från tills batteriet återgår till optimalt temperaturområde.

Temperaturövervakning av elverktygets elektronik:

• Den röda lysdioden 14 lyser permanent när strömställaren Till/Från 8 trycks: Temperaturen i elverktygets elektronik underskrider 5 °C eller överskrider 75 °C.
• Vid en temperatur över 90 °C frånkopplar elektroniken elverktyget tills elektroniken åter ligger inom tillåtet temperaturområde för drift.

Arbetsanvisningar

Vibrationsdämpning

Vibration Control

Den integrerade vibrationsdämpningen reducerar uppstående vibrationer.

Mjukhandtaget ökar säkerheten mot avglidning och ger därför bättre grepp på elverktyget samtidigt som det underlättar hanteringen.

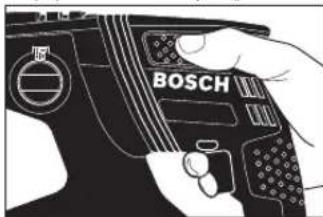

- Håll i elverktyget i greppets övre parti för att optimalt utnyttja vibrationsdämpningen.

Norsk | 71

Insättning av skruvbits (se bild K)

Elverktyget ska vara frånkopplat när det förs mot muttern/skruven. Roterande insatsverktyg kan slira bort.

För användning av skruvbits krävs en universalhållare 27 med SDS-plus skaft (tillbehör).

• Rengör universalhållarens insticksända och smörj lätt med fett.
• Skjut med vridrörelse in universalhållaren i verktygsfästet tills den automatiskt läses.
• Kontrollera låsningen genom att dra i universalhållaren.
• Sätt in en skruvbits i universalhållaren. Använd endast för skruvhuvudet lämpliga skruvbits.
• För borttagning av universalhållaren skjut låshylsan 4 bakåt och ta bort universalhållaren 27 ur verktygsfästet.

Anvisningar för korrekt hantering av batterimodulen

Skydda batterimodulen mot fukt och vatten.

Batterimodulen får endast lagras inom ett temperaturområde mellan -20 °C och 50 °C. Låt därför inte batterimodulen t. ex. på sommaren ligga kvar i bilen.

Rengör vid tillfälle batterimodulens ventilationsöppningar med en mjuk, ren och torr pensel.

Är brukstiden efter uppladdning onormalt kort tyder det på att batterierna är förbrukade och måste bytas mot nya.

Beakta anvisningarna för avfallshantering.

Underhåll och service

Underhåll och rengöring

Ta bort batteriet innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte etc.) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada.
Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.
Byt omedelbart ut en skadad dammskyddskäpa. Lät en serviceverkstad utföra detta.
- Rengör verktygsfästet efter varje användning 2.

Kundtjänst och användarrådgivning

Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Sprängskisser och information om reservdelar hittar du på:

www.bosch-pt.com

Bosch användarrådgivningsteamet hjälper gärna vid frågor som gäller våra produkter och tillbehör.

Ange alltid vid förfrågningar och reservdelsbeställningar det 10-siffriga produktnumret som finns på produktens typskylt.

Svenska

De litiumjonbatterier som ingår är underkastade kraven för farligt gods. Användaren kan utan ytterligare förpliktelser transportera batterierna på allmän väg. Vid transport genom tredje person (t. ex. flygfrakt eller spedition) ska speciella villkor för förpackning och märkning beaktas. I detta fall bör vid förberedelse av transport en expert för farligt gods konsulteras.

Batterier får försändas endast om höljet är oskadat. Tejpa öppna kontakter och förpacka batteriet så att det inte kan röras i förpackningen. Beakta även tillämpliga nationella föreskrifter.

Avfallshantering

Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning.

Släng inte elverktyg och inte heller batterier i hushållsavfall!

Endast för EU-länder:

Enligt europeiska direktivet 2012/19/EU måste obrukbara elverktyg och enligt europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier separat omhändertas och på miljövänligt sätt lämnas in för återvinning.

Beakta anvisningarna i avsnittet "Transport", sida 71.

Ändringar förbehålles.

Norsk

Opplading av batteriet

Svinging av ekstrahändtaket (se bilde A)

Merk: Du må kun endre driftstypen när elektroverktöyet er slätt av! Elektroverktöyet kan ellers ta skade.
- Til skifting av driftstypen dreier du omkopleren «boring/hammerboring» 9 til ønsket posisjon.
