Produkto tipas	Belaidis perforatorius-kaltuvas
Gamintojas	Bosch
Modelis	GBH 36 V-EC Compact Professional
Nominali įtampa	36 V
Akumuliatoriaus tipas	Ličio jonų (Bosch Professional 36 V sistema)
Įrankių laikiklis	SDS-plus
Smūgio energija (EPTA 05/2016)	1,9 J
Tuščiosios eigos smūgių skaičius (maks. greitis)	4500 smūgių/min
Sukimosi greitis (maks. greitis)	0–4500 aps./min
Maks. gręžimo skersmuo betone	22 mm
Maks. gręžimo skersmuo metale	13 mm
Maks. gręžimo skersmuo medyje	30 mm
Svoris	2,6 kg (be akumuliatoriaus)
Matmenys (I × A)	321 × 191 mm
Pagrindinės funkcijos	Perforavimas, kaltuvas, gręžimas be smūgio
Vibracijos valdymas	Taip, antivibracinė rankena
Elektroninis tikslumo valdymas (EPC)	Taip, lėtas startas ir kintamas greitis
Apsukamumas	Taip, pirmyn/atgal
Apsauga nuo perkrovos	Taip, apsauginė mova
Garso lygis (akustinis slėgis)	88 dB(A)
Garso lygis (akustinė galia)	99 dB(A)
Priežiūra ir valymas	Vėdinimo angas valykite sausu šepetėliu; reguliariai tikrinkite įrankių laikiklį
Atsarginės dalys ir remontuojamumas	Anglinių šepetėlių, įrankių laikiklio, jungiklio, krumpliaračių komplekto galima įsigyti „Bosch“ aptarnavimo centre

Dažnai užduodami klausimai - GBH 36 V-EC Compact Professional BOSCH

Kokie akumuliatoriai yra suderinami su GBH 36 V-EC Compact?

Šis įrankis naudoja tik Bosch Professional 36 V serijos GBA 36V akumuliatorius (pvz., GBA 36V 2.0 Ah, 4.0 Ah ir t.t.). Jis nėra suderinamas su 18 V ar kitų gamintojų akumuliatoriais.

Ar galiu naudoti perforatorių be smūgio varžtams sukti ar gręžti medieną?

Taip, naudojant gręžimo be smūgio režimą (pasirinkimo padėtis). Tiesiog pasukite režimo selektorių į grąžto simbolį. Dėmesio: įrankis yra sunkus intensyviam varžtų sukymui.

Koks skirtumas tarp SDS-plus ir SDS-max?

SDS-plus skirtas lengviems ir vidutiniams perforatoriams (iki 26 mm betone). SDS-max skirtas dideliems perforatoriams (> 26 mm). GBH 36 V-EC Compact yra su SDS-plus.

Kaip pakeisti kaltuvą ant GBH 36 V-EC Compact?

Pasukite fiksavimo žiedą į Vario-Lock padėtį (atviros spynos simbolis), kad atlaisvintumėte kaltuvą. Įstatykite įrankį šiek tiek sukdami, kol užsifiksuos. Prieš naudodami patikrinkite fiksaciją.

Kada reikia pakeisti anglinius šepetėlius?

Anglinius šepetėlius galima pasiekti per šoninius dangtelius. Pakeiskite juos, kai likęs ilgis mažesnis nei 5 mm. Naudokite tik originalius Bosch anglinius šepetėlius.

Įrankis staiga sustoja, ką daryti?

Suveikė apsauginė mova (perkrova). Atleiskite gaiduką, išimkite akumuliatorių, patikrinkite, ar įrankis neužstrigo. Įdėkite akumuliatorių atgal ir tęskite darbą mažesne apkrova.

Kaip išvalyti dulkių filtrą?

Filtras yra po guminiu dangteliu gale. Išimkite jį ir pabelskite arba švelniai nuvalykite šepetėliu. Neplaukite vandeniu. Pakeiskite, jei jis pažeistas.

Ar galiu naudoti įtampos mažinimo adapterį?

Ne, įrankis skirtas veikti tik su 36 V akumuliatoriais. Niekada nenaudokite tinklo adapterio ar kitos įtampos akumuliatoriaus, nes galite sugadinti įrenginį.

Kokia yra komercinė garantija?

Bosch suteikia 2 metų gamyklinę garantiją (galima pratęsti registruojantis). Garantija apima medžiagų ir gamybos defektus. Akumuliatoriams taikoma atskira 1 metų garantija.

Kur rasti pilną naudojimo instrukciją?

Instrukciją galima nemokamai atsisiųsti PDF formatu iš notice-facile.com. Joje išsamiai aprašyti visi saugos ir naudojimo reikalavimai.

NAUDOJIMO INSTRUKCIJA GBH 36 V-EC Compact Professional BOSCH

Lietuviškai....Puslapis 211

عربي صفحة 226

234 فارسی کفده

CE

3|

4

Bezatslėgas urbjpatronas iznemšana

Bendrosios darbo su elektriniais įrankiais saugos nuorodos

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite že-

miau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

Darbo vietos saugumas

▶ Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingų atsitikimų priežastimi.
Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujuų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
- Dirbdami su elektriniu įrankiu neleiskite šalia būti žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį j kitus asmenis galite nebesuvaldyti prietaiso.

Elektrosauga

Elektrinio įrankio maitinimo laido kištukas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifikuoti. Nenaudokite kištuko adapterių su įžemintais elektriniais įrankiais. Originalus kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
▶ Saugokitės, kad neprisiliestumėte prie įžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio rizika.
▶ Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į elektrinį įrankį patenka vandens, padidėja elektros smūgio rizika.

212 | Lietuviškai

▶ Nenaudokite maitinimo laido ne pagal paskirtį, t. y. neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
▶ Jei su elektriniu įrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
▶ Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklij. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

Žmonių sauga

Bükite atidüs, sutelkite dèmesi i tai, ką jüs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavarge arba vartojote narkotikų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
Visada dirbkite su asmens apsaugos priemonėmis ir apsauginiais akiniais. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalmą, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį jrankį, sumažėja rizika susižeisti.
▶ Saugokitės, kad elektrinio įrankio nejjungtumėte atsitiktinai. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešdami elektrinį įrankį pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali įvykti nelaimingas atsitikimas.
Prieš ijungdami elektrini įranki pašalinkite reguliavimo įrankius arba veržlinius raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali sužaloti.
▶ Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.
▶ Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalu. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besiskančios dalys.
▶ Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitikinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

▶ Neperkraukite prietaiso. Naudokite jūsų darbui tinkamą elektrini įrankį. Su tinkamu elektrinių įrankių jūs dirb-site geriau ir saugiau, jei neviršysite nurodyto galingumo.
▶ Nenaudokite elektrinio įrankio su sugedusiu jungikliu. Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra pavojingas ir jį reikia remontuoti.
Prieš reguliuodami prietaisą, keisdami darbo jrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių. Ši at-sargumo priemonė apsaugos jus nuo netikėto elektrinio jrankio jsijungimo.
▶ Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja nepatyrę asmenys.
▶ Rüpestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant prietaisą, pažeistos prietaiso dalys turi būti sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti.
Elektrini įrankį, papildomą įrangą, darbo įrankius ir t. t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.
- Akumuliatoriui ikrauti naudokite tik tuos ikroviklius, kuriuos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą ikroviklj, iškyla gaisro pavojus.
▶ Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla susižalojimo ir gaisro pavojus.
Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukeltį gaisrą.
Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite ji vandeniu, jei pateko į akis - nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.

Rüpestinga akumuliatorinių įrankių priežiūra ir naudojimas

Aptarnavimas

▶ Elektrini įrankį turi remontuoti tik kvalifikuoti specia-listai ir naudoti tik originalias atsargines dalis. Taip ga-lima garantuoti, jog elektrinis įrankis išliks saugus naudoti.

Lietuviškai | 213

Saugos nuorodos dirbantiems su smūginiais jrankiais

▶ Naudokite klausos apsaugos priemones. Dél triukšmo poveikio galima prarasti klausą.
- Jei kartu su elektriniu jrankiu tiekiamos papildomos rankenos, jas naudokite. Nesuvaldžius elektrinio jrankio, galima susižeisti.
▶ Jei atliekate darbus, kurių metu darbo įrankis arba varžtas gali kliudyti paslėptus elektros laidus, tai elektrinį įrankį laikykite už izoliuotų rankenų. Palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
Prieš pradėdami darbą tinkamais ieškikliais patikrinkite, ar po norimais apdirbti pavirśiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių. Jei abejojate, galite pasikviesti i pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujo-tiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių.
- Darbo metu elektrini įrankį visuomet būtina laikyti abiem rankomis ir patikimai stovėti. Elektrinis įrankis yra saugiau valdomas, kai laikomas dviem rankomis.
▶ [tvirtinkite ruošinj. Tvirtinimo jranga arba spaustuvais jtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinj ranka.
Prieš padėdami elektrinį įrankį būtinai jį išjunkite ir palaukite, kol jo besisukančios dalys visiškai sustos. Darbo įrankis gali užstrigti, tuomet kyla pavojus nesuvaldyti prietaiso.
▶ Neardykite akumuliatoriaus. Galimas trumpojo sujungimo pavojus.

Saugokite akumuliatorių nuo karščio, pvz., taip pat ir nuo ilgo saulės spindulių poveikio, ugnies, vandens ir drėgmės. Iškyla sprogimo pavojus.

▶ Pažeidus akumuliatorių ar netinkamai jį naudojant, gali išsiveržti garai. Išvėdinkite patalpą, o jei atsirado negalavimų, kreipkitės į gydytoją. Šie garai gali sudirginti kvėpavimo takus.
- Akumuliatorių naudokite tik su jūsų Bosch elektriniu įrankiu. Tik taip apsaugosite akumuliatorių nuo pavojingos per didelės apkrovos.
Aštrūlaiktai, pvz., vinys ar atsuktuvai, arba išorinė jėga gali pažeisti akumuliatorių. Dėl to gali įvykti vidinis trumpasis jungimas ir akumuliatorius gali sudegti, pradėti rūkti, sprogti ar perkaisti.

Gaminio ir techninių duomenų aprašas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateik-tų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Atverskite lapą su elektrinio įrankio schema ir, skaitydami instrukciją, palikite šį lapą atverstą.

Elektrinio įrankio paskirtis

Elektrinis jrankis skirtas plytoms, betonui ir naturaliam akmeniui su smūgiu grēžti. Jis taip pat tinka medienai, plastikui ir metalui grēžti be smūgio. Elektriniai jrankiai su elektroniniu sūkių reguliatoriumi ir dešininiu bei kairiniu sukimusi taip pat skirti varžtams sukti.

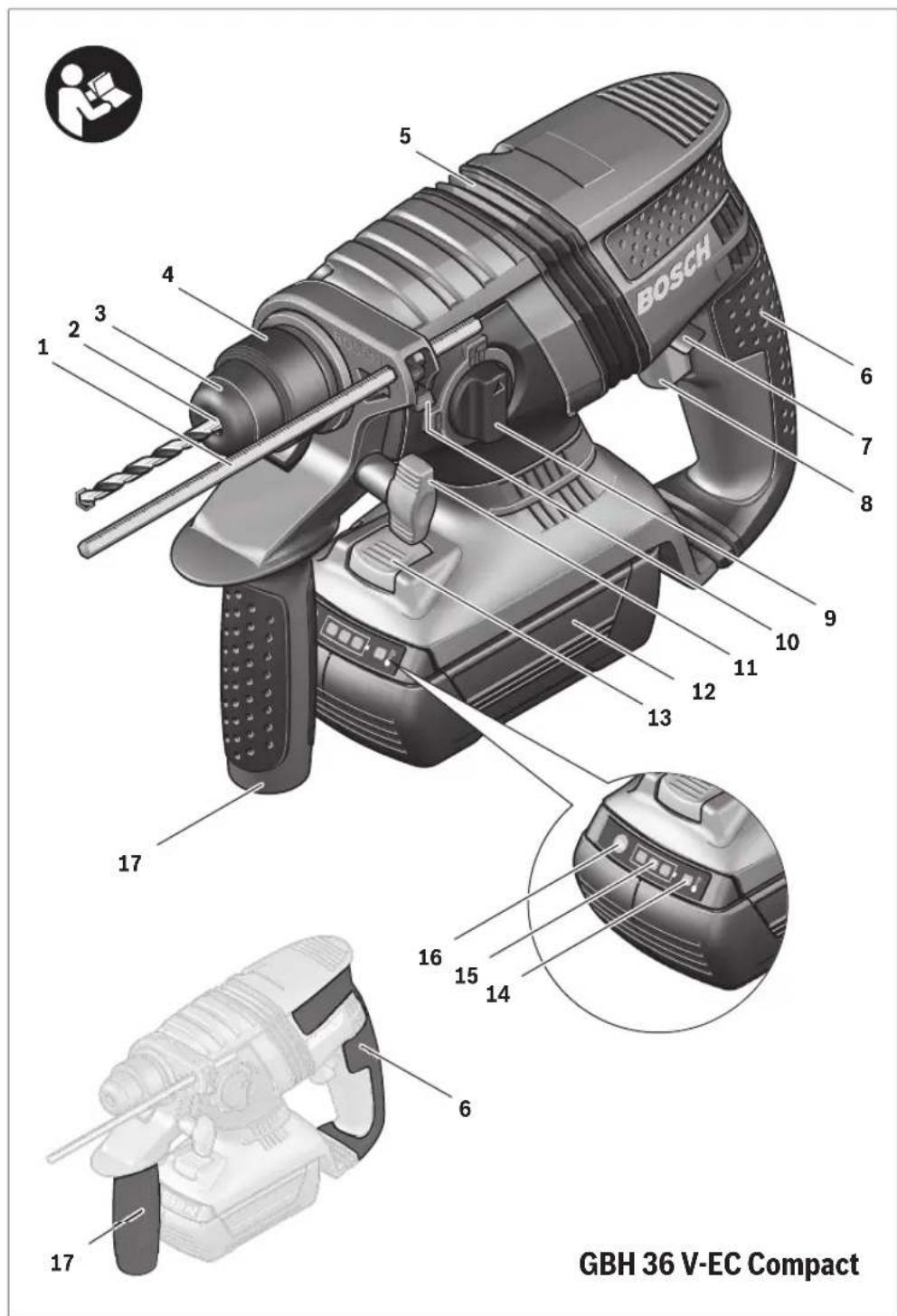

Pavaizduoti prietaiso elementai

Numeriais pažymėtus elektrinio jrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

1 Gylio ribotuvas
2 Irankių įtvaras SDS-plus
3 Apsaugantis nuo dulkių gaubtelis

4 Užraktinė mova

5 Vibracijos slopintuvas

6 Rankena (izoliuotas rankenos paviršius)

7 Sukimosi krypties perjungiklis

8 Jjungimo-išjungimo jungiklis

9 Gręžimo režimų perjungiklis „Gręžimas/gręžimas su smūgiu“

10 Gylio ribotuvo reguliatoriaus klavišas
11 Sparnuotasis papildomos rankenos reguliavimo varžtas
12 Akumuliatorius*

13 Akumuliatoriaus atblokavimo klavišas

14 Temperatūros kontrolinio įtaiso indikatorius

15 Akumuliatoriaus jkrovos indikatorius

16 Ikrovos büklës indikatoriaus mygtukas

17 Papildoma rankena (izoliuotas rankenos paviršius)

18 Greitojo užveržimo griebtuvas*

19 Greitojo užveržimo griebtuvo priekinė įvorė*

20 Greitojo užveržimo griebtuvo užpakalinė jvorė*

21 Nusiurbimo anga „Saugfix“

22 Užveržiamasis varžtas „Saugfix“*

23 Gylio ribotuvas „Saugfix“*

24 Ištraukiamasis vamzdis „Saugfix“*

25 Sparnuotasis varžtas „Saugfix“*

26 Kreipiamasis vamzdis „Saugfix“*

27 Universalus laikiklis su SDS-plus koteliu*

*Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsu papildomos įrangos programoje.

Techniniai duomenys

Perforatorius GBH 36 V-EC Compact
Gaminio numeris		3 611 J03 R..
Sūkių skaičiaus reguliavimas		●
Reversas		●
Nominalioji átampa	V= 36
Nominali naudojamoji galia	W	430
Atiduodamoji galia	W	320
Smūgių skaičius	min^-1	0-4850
* priklausomai nuo naudojamo akumuliatoriaus

214 | Lietuviškai

Perforatorius GBH 36 V-EC Compact

Smūgio energija pagal„EPTA-Procedure 05/2009“	J	1,8
Sūkių skaičius	min^-1	0–1500
Įrankių įtvaras		SDS-plus
Suklio kakliuko skersmuo	mm 48
Maks. gręžinio skersmuo:- B e t o n e	mm	18
- P l i e n e	mm	13
- M e d i e n o j e	mm	30
maks. Skersmuo varžtų	mm	6
Svoris pagal„EPTA-Procedure 01:2014“	kg 2,7–3,3*
*priklausomai nuo naudojamo akumuliatoriaus

Akumuliatorius

Leidžiamoji aplinkos temperatūra-jkraunant-jrankiui veikiant* ir jj sandėliuojant	°C	0...+45
	°C	-20...+50
Rekomenduojami akumuliatoriai*ribota galia, esant temperatūrai < 0 °C		GBA 36V x,xAh H-.

Informacija apie triukšmą ir vibracija

Triukšmo emisijos vertės nustatytos pagal EN 60745-2-6.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipiniu atveju siekia: garso slėgio lygis 91 dB(A); garso galios lygis 102 dB(A). Paklaida K=3 dB.

Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė a, (trijų krypčių atstojamasis vektorius) ir paklaida K nustatytos pagal EN 60745-2-6:

Grężimas su smūgiu j betoną: a_h=16m/s^2, K=1,9m/s^2

Grežimas j metala: a_h<2,5m/s^2,K=1,5m/s

Sukimas: a_h<2,5m/s , K=1,5 m/s

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 normoje standartizuotą matavimo metodą, ir jj galima naudoti elektriniams jrankiams palyginti. Jis skirtas vibracijos poveikiui laikinai jvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokia papildoma jranga arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti.

Norint tiksliai jvertinti vibracijos poveikj per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai jvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo jrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Montavimas

Akumuliatoriaus ikrovimas

▶ Naudokite tik priedų puslapyje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elektriniame prietaise naudojamo ličio jonų akumuliatoriaus.

Nuoroda: Akumuliatorius pateikiamas iš dalies ikrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą akumuliatorių kroviklyje visiškai ikraukite.

Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso nutraukimas akumuliatoriui nekenkia.

Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai akumuliatorius išsikrauna, apsauginis išjungiklis išjungia elektrinį įrankį, ir darbo įrankis nebesisuka.

▶ Jeigu elektrinis įrankis išsijungė automatiškai, nebandykite vėl spausti įjungimo-išjungimo jungiklio. Taip ga-lite sugadinti ličio jonų akumuliatorių.

Akumuliatoriaus išémimas

Akumuliatoriuje 12 yra dvi fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus fiksavimo klavišą 13, akumuliatorius neiškristų. J elektrinį prietaisą įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė.

Norėdami išimti akumuliatorių 12:

• Spauskite akumuliatorių į elektrinio prietaiso (1.) kojelę ir tuo pačiu spauskite fiksavimo klavišą 13 (2.).
• Traukite akumuliatorių nuo elektrinio prietaiso, kol pamatysite raudoną juostele (3.).
• Dar kartą paspauskite fiksavimo klavišą 13 ir akumuliatorių visiškai išimkite.

Akumuliatoriaus ikrovos indikatorius

Trys žali šviesadiodžiai akumuliatoriaus jkrovos būklės indikatoriai 15 rodo akumuliatoriaus 12 jkrovos būklę. Dėl saugumo apie jkrovos būklę sužinoti galima tik tada, kai elektrinis jrankis neveikia.

- Norėdami, kad būtų parodyta įkrovos būklė (net ir tada, kai akumuliatorius išimtas), paspauskite mygtuką 16. Apytikriai po 5 sekundžių įkrovos indikatorius užgęsta savaime.

Šviesos diodai Talpa

Dega nuolat 3 x žali	≥ 2/3
Dega nuolat 2 x žali	≥ 1/3
Dega nuolat 1 x žalias	<1/3
Mirksi 1 x žalias	Atsarga

Lietuviškai | 215

Jei paspaudus mygtuką 16 nedega nei vienas šviesadiodis indikatorius, vadinasi akumuliatorius yra pažeistas ir jj reikia pakeisti.

Akumuliatorių ikraunant trys žali šviesadiodžiai indikatoriai vienas po kito užsidega ir trumpam užgęsta. Akumuliatorius yra visiškai ikrautas, kai trys žali šviesadiodžiai indikatoriai dega nuolat. Praėjus apytikriai 5 minutėms po akumuliatoriaus visiško jkrovimo, trys žali šviesadiodžiai indikatoriai vėl užgęsta.

Akumuliatorius turi NTC temperatūros kontrolės daviklj, kuris leidžia jkrauti akumuliatorių tik tuomet, kai jo temperatūra yra tarp 0 °C ir 45 °C. Tai gerokai pailgina akumuliatoriaus nau-dojimo laiką.

Papildoma rankena

▶ Elektrinį įrankį leidžiama naudoti tik su papildoma rankena 17.

Papildomos rankenos pasukimas (žr. pav. A)

Papildomą rankeną 17 galite pasukti j norimą padėtį, kad būtų patogu dirbti.

- Sukdami prieš laikrodžio rodyklę atlaisvinkite sparnuotajj varztą 11 ir pasukite papildomą rankeną 17 j norimą padėtį. Paskui užveržkite sparnuotajj varztą 11 sukdami jį pagal laikrodžio rodyklę.

Grężimo gylio nustatymas (žr. pav. B)

Gręžimo gylio ribotuvu 1 galima nustatyti gręžimo gylj X.

- Paspauskite gylio ribotuvo fiksatoriaus klavišą 10 ir jstatykite gylio ribotuvą j papildomą rankeną 17.

Ant gylio ribotuvo esantys grioveliai 1 turi būti nukreipti žemyn.

- Stumkite SDS-plus darbo įrankį iki atramos į įrankių įtvarą SDS-plus 2. Priešingu atveju dėl judančio SDS-plus įrankio gali būti nustatomas netinkamas gręžimo gylis.

– Ištraukite gylio ribotuvą tiek, kad atstumas tarp grąžto viršūnės ir gylio ribotuvo galo būtų lygus norimam gręžimo gyliui X.

Griebtuvo ir įrankio parinkimas

Norint gręžti su smūgiu, reikia SDS-plus sistemos įrankių, kurie įstatomi į SDS-plus griebtuvą.

Norint gręžti be smūgio medienoje, metale, keramikoje ir plastike bei norint sukti varžtus, reikia naudoti ne SDS-plus sistemos jrankius (pvz., grąžtus su cilindriniu kotu). Šiems jrankiams reikės greitojo užveržimo griebtuvo arba vainikinio griebtuvo.

Greitojo užveržimo griebtuvo keitimas

Norėdami dirbti su įrankiais be SDS-plus (pvz., gražtu su cilindriniu kotu), turite uždėti specialų griebtuvą (vainikinį arba greitojo užveržimo griebtuvą – papildoma įranga).

Greitojo užveržimo griebtuvo uždėjimas (žr. pav. C)

- Nuvalykite kotelio jstatomajj galą ir ji truputj patepkite.

- Greitojo užveržimo griebtuvą 18 su koteliu sukite j jrankių jtvarą, kol jis savaime užsifiksuos.

- Patikrinkite, ar užsifiksavo, t.y. greitojo užveržimo griebtuva patraukite.

Greitojo užveržimo griebtuvo nuėmimas

- Stumkite užraktinę movą 4 atgal ir nuimkite greitojo užveržimo griebtuvą 18.

Irankių keitimas

Dirbant apsauginis gaubtelis 3 neleidžia dulkėms patekti į įtvaro vidų. Įstatant darbo įrankį, reikia saugoti, kad šis gaub- telis 3 nebūty pažeistas.

▶ Pažeistą apsauginį gaubtelį būtina nedelsiant pakeisti. Tai atlikti rekomenduojame remonto tarnyboje.

SDS-plus darbo irankio istatymas (žr. pav. D)

Su SDS-plus griebtuvu nenaudodami papildomų įrankių galite lengvai ir patogiai pakeisti darbo įrankį.

- Darbo įrankį nuvalykite ir jo įstatomąjį galą šiek tiek patepkite.

- Sukdami jstatykite darbo jrankj ijtvarą ir įstumkite iki galo, kol jis savaime užsifiksuos.

- Patraukę jrankj atgal, patikrinkite, ar jis tinkamai użsifiksa- vo.

SDS-plus darbo jrankis turi turéti laisvumo. Todél sukdamasis tuščiaja eiga, jis gali šiek tiek klibėti. Tai neturi jokios jtakos gręžiamos kiaurymės tikslumui, nes gręžiant gražtas centruojasi savaime.

SDS-plus darbo įrankio išėmimas (žr. pav. E)

- Patraukite užraktinę movą 4 atgal ir išimkite darbo jrankj.

Darbo įrankių be SDS-plus įstatymas (žr. pav. F)

Nuoroda: nenaudokite įrankių be SDS-plus gręžti su smūgiu arba kirsti! Įrankiai be SDS-plus ir griebtuvas gręžiant su smūgiu ir kertant bus pažeidžiami.

- jstatykite greitojo užveržimo griebtuvą 18.

- Tvirtai laikykite greitojo užveržimo griebtuvo 18 užpakaline jvorę 20 ir sukite priekinę jvorę 19 prieš laikrodžio rodyklę, kol bus galima jstatyti jrankj. Jstatykite jrankj.

- Prilaikykite galinj griebtuvo žiedą 18 ir ranka sukite priekinj griebtuvo žiedą laikrodžio rodyklės kryptimi, kol nebesigirdės fiksatoriaus trekštelėjimų. Tai reikš, jog griebtuvas užsifiksavo savaime.

- Patikrinkite, ar jrankis tvirtai jsistatè, t.y. ji patraukite.

Nuoroda: jei įrankių įtvaras buvo atidarytas iki atramos, užsukant įrankių įtvarą gali būti, kad trakštelėjimas girdėsis, bet įtvaras neužsidarys.

Tokiu atveju priekinę įvorę 19 vieną kartą pasukite prieš laikrodžio rodyklę. Tada įrankių įtvarą galima uždaryti.

- Pasukite gręžimo-kirtimo režimų perjungiklj 11 j padėtį „Gręžimas“.

Darbo įrankių be SDS-plus išėmimas (žr. pav. G)

- Tvirtai laikykite greitojo užveržimo griebtuvo užpakalinę jvorę 20 ir sukite priekinę jvorę 19 prieš laikrodžio rodyklę, kol darbo jrankj bus galima išimti.

216 | Lietuviškai

Dulkių nusiurbimas su „Saugfix“ (pap. įranga)

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ažuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

• Jei yra galimybė, naudokite apdirbamai medžiagai tinkančią dulkių nusiurbimo įrangą.
• Pasirūpinkite geru darbo vietos védinimu.
• Rekomenduojama dévěti kvépavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdorojamoms medžiągoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptdulkių. Dulkės lengvai užsidega.

„Saugfix“ montavimas (žr. pav. H)

Dulkėms nusiurbti reikia „Saugfix“ (papildoma jranga). Grežiant „Saugfix“ spaudžia atgal, todėl „Saugfix“ galvutė visada yra sandariai prispausta prie pagrindo.

• Paspauskite gylio ribotuvo reguliatoriaus klaviša 10 ir išimkite gylio ribotuvą 1. Dar kartą paspauskite klaviša 10 ir jstatykite „Saugfix“ iš priekio j papildomą rankeną 17.
• Prie „Saugfix“ nusiurbimo angos 21 prijunkite nusiurbimo žarną (skersmuo 19 mm, papildoma jranga).

Dulkių siurblys turi būti pritaikytas apdirbamo ruošinio pjuvenoms, drožlėms ir dulkėms nusiurbti.

Sveikatai ypač pavojingoms, věžj sukeliančioms, sausoms dulkéms nusiurbti būtina naudoti specialų dulkių siurblį.

Grężimo gylio ant „Saugfix“ nustatymas (žr. pav. I)

Norimą grężimo gylj X galite nustatyti ir montuodami „Saugfix“.

• Stumkite SDS-plus darbo jrankj iki atramos j jrankių įtvarą SDS-plus 2. Priešingu atveju dėl judančio SDS-plus įrankio gali būti nustatomas netinkamas gręžimo gylis.
• Atlaisvinkite sparnuotaji varžta 25 ant „Saugfix“.
• Tvirtai jremkite nejjungta prietaisą į gręžiamą vietą. SDS-plus darbo įrankis turi priglusti paviršiumi.
• Pastumkite „Saugfix“ kreipiamajj vamzdj 26 laikiklyje tiek, kad „Saugfix“ galvutė priglustų prie gręžiamo paviršiaus. Stumkite kreipiamajj vamzdj 26 ištraukiamuoju vamzdžiu 24 ne daugiau nei reikia, kad liktų matoma kaip galima di-desnė skalės dalis ant ištraukiamojo vamzdžio 24.
• Tvirtai užveržkite sparnuotajj varžtą 25. Atlaisvinkite užveržiamajj varžtą 22 ant „Saugfix“ gylio ribotuvo.
• Pastumkite gylio ribotuvą 23 ant ištraukiamojo vamzdžio 24 tiek, kad paveikslėlyje nurodytas atstumas X atitiktų norimą grežimo gylį.
• Šioje padėtyje tvirtai užveržkite užveržiamajj varžtą 22.

Naudojimas

Paruošimas naudoti

Akumuliatoriaus idėjimas

▶ Naudokite tik originalius Bosch ličio jonų akumuliatorius, kurių įtampa atitinka Jūsų elektrinio prietaiso firminėje lentelėje nurodytą įtampa. Naudojant kitokius akumuliatorius iškyla pavojus susižeisti arba sukelti gaisrą.
- Kad elektrinj jrankj apsaugotumete nuo netikéto jsijungimo, sukimosi krypties perjungiklj 7 nustatykite j vidurinę padėtį.
- Ikrautą akumuliatorių 12 įstumkite iš priekio j elektrinio jrankio kojelę. Visiškai įstumkite akumuliatorių j kojelę, kol nebesimatys raudonos juostelės ir akumuliatorius gerai užsifiksuos.

Veikimo režimo pasirinkimas

Gręžimo režimų „Gręžimas/gręžimas su smūgiu“ perjungikliu 9 pasirinkite elektrinio įrankio veikimo režimą.

Nuoroda: veikimo režimą keiskite tik tada, kai elektrinis prietaisas išjungtas! Priešingu atveju galite pažeisti elektrinį prietaisą.
- N o r édami pakeisti veikimo režimą, pasukite gręžimo režimų perjungiklj „Gręžimas/gręžimas su smūgiu“ 9 j norimą padėtį.

Padėtis, norint gręžti su smūgiu betoną arba akmenį

Padėtis, norint grežti be smūgio medieną, metalą, keramiką ir plastiką bei sukti varžtus.

Sukimosi krypties keitimas (žr. pav. J)

Dešininis sukimasis: perstumkite sukimosi krypties per-jungiklj 7 iki atramos j kaire.
Kairinis sukimasis: perstumkite sukimosi krypties per-jungiklj 7 iki atramos j dešinę.

Norėdami gręžti su smūgiu ar be smūgio, visada nustatykite dešininę sukimosi kryptį.

ljungimas ir išjungimas

• Norėdami jjungti elektrinį įrankį, nuspauskite jjungimo-iš-jungimo jungiklj 8.
  Pirmą kartą jjungus elektrinį įrankį gali būti, kad jis pradės veikti po uždelsimo, nes pirmiau turi susikonfigųruoti elektrinio įrankio elektroninis įtaisas.
  Kad tausotumėte energiją, elektrinį įrankį įjunkite tik tada, kai naudosite.
• Norėdami išjungti, jjungimo-išjungimo jungiklj 8 atleiskite.

Lietuviškai | 217

Sūkių skaičiaus ir smūgių skaičiaus nustatymas

Jungto elektrinio prietaiso sükių/smūgių skaičių tolygiai galite reguliuoti atitinkamai spausdami jungimo-išjungimo jungiklj 8.

Lengvai spaudžiant jjungimo-išjungimo jungiklj 8 sūkių (smū-gių) skaičius bus nedidelis, įsibėgėjimas – švelnus, kontro-liuojamas. Daugiau spaudžiant jungiklj, sūkių skaičius didėja.

Apsauginė sankaba

Istrigus ar užsikabinus gražtui, įsijungia apsauginė sankaba, kuri išjungia jėgos perdavimą į suklj. Kadangi tuo metu prietaisą veikia reakcijos momentą sukeliančios jėgos, jį būtina patikimai laikyti abiem rankomis ir tvirtai stovėti.
- Jei gražtas istrigo, būtina išjungti prietaisą ir išlaisvinti gražta. Ijungiant prietaisą su užblokuotu gražtu atsi-randa didelis reakcijos jęgų momentas.

Temperatūros kontrolės įtaiso indikatorius

Temperatūros kontrolės įtaiso raudonas šviesadiodis indikatorius 14 praneša, kad akumuliatorius arba elektrinio jrankio elektroninis įtaisas (kai akumuliatorius įstatytas) nėra optimalios temperatūros. Tokiu atveju elektrinis įrankis neveikia arba veikia ne visa galia.

Akumuliatoriaus temperatūros kontrolė:

• Akumuliatorių jdedant į kroviklį raudonas šviesadiodis indikatorius 14 dega nuolat: akumuliatoriaus temperatūra yra už įkrovimo temperatūros intervalo nuo 0 °C iki 45 °C ribu ir jo įkrauti negalima.
• Raudonas šviesos diodas 14 mirksi paspaudžiant mygtuką 16 arba jjungimo-išjungimo jungikli 8 (esant jstatytam akumuliatoriui): akumuliatoriaus temperatūra yra už leistino darbinės temperatūros diapazono ribu.
• Jei akumuliatoriaus temperatūra yra aukštesné kaip 70 °C, elektrinis prietaisas išsijungia ir būna išjungtas, kol akumuliatorius vėl pasiekia optimalią temperatūra.

Elektrinio jrankio elektroninio jtaiso temperatūros kontrolė:

– Raudonas šviesadiodis indikatorius 14 nuolat šviečia spaudžiant jjungimo-išjungimo jungiklji 8: Elektrinio jrankio elektroninio jtaiso temperatūra yra žemesné už 5 °C arba aukštesné už 75 °C.
- Jei temperatūra yra aukštesné kaip 90 °C, elektrinio jrankio elektroninis jtaisas išsijungia ir būna išjungtas, kol temperatūra vél pasiekia leistiną darbinės temperatūros intervalą.

Darbo patarimai

Vibracijos slopintuvas

Vibration Control

Integruotas vibracijos slopintuvas sumažina vibraciją.

Minkšta rankena saugo nuo nuslydimo, todėl elektrinis įrankis tvirčiau laikomas ir patogiau naudojamas.

- Kad optimaliai išnaudotumėte vibracijos slopinimo poveikį, laikykite elektrinį prietaisą paėmę įj už rankenos viršutinėje srityje.

Suktuvo antgalio įstatymas (žr. pav. K)

Ant veržlės uždėkite ar i varžtą jremkite tik išjungtą prietaisą. Besisukantys darbo įrankiai gali nuslysti.

Norint naudoti suktuvo antgalj, reikia universalaus antgalių laikiklio 27 su SDS-plus koteliu (papildoma jranga).

• Nuvalykite kotelio jstatomaji galą ir ji truputj patepkite.
• Universalų antgalių laikiklj sukdami stumkite j įrankių įtvarą, kol jis savaime užsifiksuos.
• Patikrinkite, ar užsifiksavo, t.y. universalų antgalių laikiklj patraukite.
• J universalų antgalių laikikljį jstatykite antgalį. Naudokite tik varžto galvutei tinkamą suktuvo antgalį.
• Norėdami išimti universalų antgalių laikiklj, pastumkite užraktinę movą 4 žemyn ir išimkite universalų antgalių laikiklj 27 iš jrankių įtvaro.

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Saugokite akumuliatorių nuo drėgmės ir vandens.

Akumuliatorių sandėliuokite tik nuo – 20 °C iki 50 °C temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą automobilyje.

Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir sausu teptuku.

Pastebimas jkrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti.

Vadovaukitės pateiktomis nuorodomis dėl prietaiso ir akumuliatoriaus šalinimo.

218 | Lietuviškai

Priežiūra ir servisas

Priežiūra ir valymas

Prieš atliekant bet kokius prietaiso priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat transportuojant ir sandėliuojant prietaisą, būtina iš jo išimti akumuliatorių. Priešingu atveju galite susizeisti, netyčia nuspaudę jjungimo-išjungimo jungiklj.
▶ Reguliariai valykite elektrini įrankį ir ventiliacines angas jo korpuse, tuomet galėsite dirbti kokybiškai ir saugiai.
▶ Pažeistą apsauginį gaubtelį būtina nedelsiant pakeisti. Tai atlikti rekomenduojame remonto tarnyboje.
- Irankių įtvarą 2 išvalykite po kiekvieno naudojimo.

Klientų aptarnavimo skyrius ir naudotojų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsu gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch naudotojų konsultavimo tarnybos specialistai mielai at-sakys į klausimus apie mūsų gaminius ir papildomą jrangą.

leškant informacijos ir užsakant atsargines dalis prašome būtinai nurodyti dešimtženklį gaminio numerį, esanti firminėje lentelėje.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

Irankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Transportavimas

Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos pavojingų krovinių gabenimą reglamentuojančių įstatymų nuostatos. Naudotojui akumuliatorius gabenti keliais leidžia-ma be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transportas, ekspedijavimo jmonė), būtina atsižvelgti j pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad ren-

giant siuntą dalyvautų pavojingų krovinių gabenimo specialistas.

Siyskite tik tokius akumuliatorius, kurių nepažeistas korpusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėty.

Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.

Šalinimas

Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuojami.

Elektrinių jrankių, akumuliatorių bei baterijų nemeskite į buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2012/19/ES, naudoti nebetinkami elektriniai jrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami atskirai ir perdirbami aplinkai nekenksmingu būdu.

Akumuliatoriai ir baterijos

Ličio jonų:

Prašome laikytis skyriuje „Transportavimas“, psl. 218 pateikty nuorodu.

Galimi pakeitimai.

النقل
