Тип продукту	Акумуляторний перфоратор-відбійник
Бренд	Bosch
Модель	GBH 36 V-EC Compact Professional
Номінальна напруга	36 В
Тип акумулятора	Літій-іонний (система Bosch Professional 36 В)
Затискний патрон	SDS-plus
Енергія удару (EPTA 05/2016)	1,9 Дж
Кількість ударів на холостому ходу (макс. швидкість)	4500 уд/хв
Швидкість обертання (макс. швидкість)	0–4500 об/хв
Макс. діаметр свердління в бетоні	22 мм
Макс. діаметр свердління в металі	13 мм
Макс. діаметр свердління в дереві	30 мм
Вага	2,6 кг (без акумулятора)
Розміри (Д × В)	321 × 191 мм
Основні функції	Свердління з ударом, довбання, свердління без удару
Контроль вібрації	Так, антивібраційна рукоятка
Електронне точне регулювання (EPC)	Так, плавний пуск та змінна швидкість
Реверс	Так, вперед/назад
Захист від перевантаження	Так, запобіжна муфта
Рівень шуму (звуковий тиск)	88 дБ(A)
Рівень шуму (акустична потужність)	99 дБ(A)
Обслуговування та чищення	Чистити вентиляційні отвори сухим пензлем; регулярно перевіряти патрон
Запасні частини та ремонтопридатність	Щітки, патрон, вимикач, редуктор доступні в сервісному центрі Bosch

Часті запитання - GBH 36 V-EC Compact Professional BOSCH

Які акумулятори сумісні з GBH 36 V-EC Compact?

Цей інструмент використовує виключно акумулятори Bosch Professional 36 В серії GBA 36V (наприклад, GBA 36V 2.0 А·год, 4.0 А·год тощо). Він не сумісний з акумуляторами 18 В або інших брендів.

Чи можна використовувати перфоратор без удару для свердління дерева або загвинчування?

Так, завдяки режиму свердління без удару (положення вибору). Просто поверніть перемикач режимів на символ свердла. Увага: інструмент важкий для інтенсивного загвинчування.

Яка різниця між SDS-plus та SDS-max?

SDS-plus призначений для легких та середніх перфораторів (до 26 мм в бетоні). SDS-max – для великих перфораторів (> 26 мм). GBH 36 V-EC Compact має SDS-plus.

Як замінити зубило на GBH 36 V-EC Compact?

Поверніть фіксуюче кільце в положення Vario-Lock (символ відкритого замка), щоб звільнити зубило. Вставте інструмент, злегка повертаючи, до защіпання. Перевірте фіксацію перед використанням.

Коли потрібно замінювати щітки?

Щітки доступні через бічні ковпачки. Замінюйте їх, коли залишкова довжина менше 5 мм. Використовуйте лише оригінальні щітки Bosch.

Інструмент раптово зупиняється, що робити?

Спрацювала запобіжна муфта (перевантаження). Відпустіть курок, вийміть акумулятор, перевірте, чи не заклинено інструмент. Вставте акумулятор назад і продовжуйте роботу з малим навантаженням.

Як чистити протипиловий фільтр?

Фільтр знаходиться під гумовим ковпачком ззаду. Зніміть його та постукайте або обережно почистіть щіткою. Не мийте водою. Замініть, якщо пошкоджений.

Чи можна використовувати адаптер для зниження напруги?

Ні, інструмент призначений для роботи лише з акумуляторами 36 В. Ніколи не використовуйте мережевий адаптер або акумулятор іншої напруги, це може призвести до пошкоджень.

Яка комерційна гарантія?

Bosch надає 2 роки заводської гарантії (можливе продовження через реєстрацію). Гарантія покриває дефекти матеріалів та виготовлення. Акумулятори мають окрему гарантію 1 рік.

Де знайти повну інструкцію з експлуатації?

Інструкція доступна безкоштовно у форматі PDF на notice-facile.com для прямого завантаження. Вона містить усі вказівки з безпеки та експлуатації.

ПОСІБНИК КОРИСТУВАЧА GBH 36 V-EC Compact Professional BOSCH

uk Originalna інструкція з

експлуатації

kk Пайдалагу пускауленышы,

тупнускаси

ro Instructiuni originale

Українська.... Сторінка 138

Перістрофико пістолєто GBH 36 V-EC Compact

Вказівки з техніки безпеки

Загальні застереження для електроприладів

ПОПЕРЕДЖЕННЯ Прочитайте всі застереження і вказівки. Недотри-

мання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм.

Добре зберігайте на майбутнє ці попередження і вказівки.

Під поняттям «електроприлад» в цих застереженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

Безпека на робочому місці

• Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків.
  ▶ Не працюйте з електроприладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари.
  ▶ Під час праці з електроприладом не підпускайте до робочого місця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.

Електрична безпека

▶ Штепсель електроприладу повинен підходити до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроприладами, що мають захисне заземлення, не використовуйте адаптери.
Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним струмом.
Уникайте контакту частин тіла із заземленими поверхнями, як напр., трубами, батареями опалення, плитами та холодильниками. Коли Ваше тіло заземлене, існус збільшена небезпека ураження електричним струмом.
- Захищайте прилад віддощу і вологи. Попадання води в електроприлад збільшує ризик ураження електричним струмом.
Не використовуйте кабель для перенесення електроприладу, підвішування або витягування штепселя з розетки. Захищайте кабель від тепла, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом.
▶ Для зовнішніх робіт обов'язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом.

Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом.

Безпека людей

▶ Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся електроприладом, якщо Ви стомлені або знаходитесь під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроприладом може призвести до серйозних травм.
Вдягайте особисте захисне спорядження та обов'язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., – в залежності від виду робіт – захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм.
Уникайте випадкового вмикання. Перш ніж ввімкнути електроприлад в електромережу або під'єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або підключення в розетку увімкнутого приладу може призвести до травм.
▶ Перед тим, як вмикати електроприлад, приберіть налагоджувальні інструменти та гайковий ключ. Перебування налагоджувального інструмента або ключа в частині приладу, що обертається, може призвести до травм.
Уникайте неприродного положення тіла. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над електроприладом у несподіваних ситуаціях.
Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці до деталей приладу, що рухаються. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються.
Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під'єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.

Правильне поводження та користування електроприладами

Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для відповідної роботи. 3 придатним приладом Ви з меншим ризиком отримасте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності.
▶ Не користуйтеся електроприладом з пошкодженим вимикачем. Електроприлад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати.

Українська | 139

▶ Перед тим, як регулювати що-небудь на приладі, міняти приладдя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу.
Ховайте електроприлади, якими Ви саме не користуєтесь, від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку.
Старанно доглядайте за електроприладом. Перевіряйте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були пошкодженими або настільки пошкодженими, щоб це могло вплинути на функціонування електроприладу. Пошкоджені деталі треба відремонтувати, перш ніж користуватися ними знов. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами.
- Тримайте різальі інструменти нагостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації.
Використовуйте електроприлад, приладдя до нього, робочі інструменти т. і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій.

Правильне поводження та користування приладами, що працюють на акумуляторних батареях

▶ Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі.
Використовуйте в електроприладах лише рекомендовані акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі.
Не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпками, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може спричиняти опіки або пожежу.
▶ При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.

Сервіс

▶ Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час.

Вказівки з техніки безпеки для молотків

▶ Вдягайте навушники. Шум може пошкодити слух.
Користуйтеся додатковими рукоятками, доданими до електроінструменту. Втрата контролю над електроінструментом може призводити до тілесних ушкоджень.
▶ При роботах, коли робочий інструмент або гвинт може зачепити заховану електропроводку, тримайте електроінструмент за ізольовані рукоятки. Зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним струмом.
▶ Для знаходження труб і проводки використовуйте придатні прилади або зверніться в місцеве підприємство електро-, газо- та водопостачання. Зачеплення електропроводки може призводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопровідної труби може завдати шкоду матеріальним цінностям.
▶ Під час роботи міцно тримайте прилад двома руками і зберігайте стійке положення. Двома руками Ви зможете надійніше тримати електроприлад.
Закріплюйте оброблюваний матеріал. За допомогою затискного пристрою або лещат оброблюваний матеріал фіксується надійніше ніж при триманні його в руці.
▶ Перед тим, як покласти електроприлад, зачекайте, поки він не зупиниться. Адже робочий інструмент може зачепитися за що-небудь, що призведе до втрати контролю над електроприладом.
▶ Неідкривайте акумуляторну батарею. Існує небезпека короткого замикання.

Захищайте акумуляторну батарею від тепла, зокрема, напр., від сонячних променів, вогню, води та вологи. Існує небезпека вибуху.

▶ При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи.
Використовуйте акумулятор лише з Вашим електроприладом Bosch. Лише за таких умов акумулятор буде захищений від небезпечного перевантаження.
Гострими предметами, як напр., гвіздками чи викрутками, а також зовнішніми силовими діями можна пошкодити акумуляторну батарею. Можливе внутрішнє коротке замикання, загоряння, утворення диму, вибух або перегрів акумуляторної батареї.

140 | Українська

Опис продукту і послуг

Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм.

Будь ласка, розгорніть сторінку із зображенням приладу і тримайте її перед собою увесь час, коли будете читати інструкцію.

Призначення приладу

Електроприлад призначений для перфорації в бетоні, цеглі та камінні. Він також придатний для свердлення без удару в деревині, металі, кераміці та пластмасі. Прилади з електронною системою регулювання і обертанням робочого інструмента праворуч і ліворуч придатні також і для закручування гвинтів/шурупів.

Зображені компоненти

Нумерація зображених компонентів посилається на зображення електроприладу на сторінці з малюнком.

1 Обмежувач глибини
2 Патрон SDS-plus
3 Пилозахисний ковпачок
4 Фіксуюча втулка
5 Демпфер
6 Рукоятка (з ізольованою поверхнею)
7 Перемикач напрямку обертання

8 Вимикач

9 Перемикач «свердлення/перфорація»

10 Кнопка для регулювання обмежувача глибини

11 Гвинт-6 аранчик для регулювання додаткової рукоятки

12 Акумуляторна батарея*

13 Кнопка розблокування акумуляторної батареї

14 Індикатор контролю за температурою

15 Індикатор зарядженості акумуляторної батареї

16 Кнопка індикатора зарядженості акумуляторної батареї

17 Додаткова рукоятка (з ізольованою поверхнею)

18 Швидкозатискний патрон*

19 Передня втулка швидкозатискного патрона*

20 Задня втулка швидкозатискного патрона*

21 Відсмоктувальний отвір Saugfix*

22 Затискний гвинт Saugfix*

23 Обмежувач глибини Saugfix*

24 Телескопічна тру бка Saugfix*

26 Напрямна трубка Saugfix*

27 Універсальна державка з хвостовиком SDS-plus*

*Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя.

Технічні дані

Перфоратор GBH 36 V-EC Compact
Товарний номер		3 611 J03 R..
Регулювання кількості обертів		●
Обертання праворуч/ліворуч		●
Ном. напруга	В= 36
Ном. споживана потужність	Вт 430
Корисна потужність	Вт 320
Кількість ударів	хвил. ^1	0–4850
Сила одиночного удару відповідно до EPTA-Procedure 05/2009	Дж 1,8
Кількість обертів	хвил. ^-1	0–1500
Патрон		SDS-plus
Діаметр шийки шпинделя	мм 48
Діаметр розсвердлювального отвору, макс.:
– бетон	мм	18
– ст а л ь	мм	13
– деревина	мм	30
макс. Діаметр гвинтів	мм	6
Вага відповідно до EPTA-Procedure 01:2014	кг 2,7–3,3*
*в залежності від використовуваної акумуляторної батареї

Акумуляторна батарея

Допустима температуранавколишнього середовища– при з а р яджанні– при експлуатації* і призберіганні	°C	0...+45
	°C	-20...+50
Рекомендовані акумулятори		GBA 36В х,хАч H-.
*Обмежена потужність при температурах <0 °C

Інформація щодо шуму і вібрації

Значення звукової емісії отримані відповідно до EN 60745-2-6.

Оцінений як А рівень звукового тиску від приладу, як правило, становить: звукове навантаження 91 дБ(А); звукова потужність 102 дБ(А). Похибка К = 3 дБ.

Вдягайте навушники!

Сумарна вібрація a_h (векторна сума трьох напрямків) та похибка К визначені відповідно до EN 60745-2-6:

Перфорация в бетоні: a_h=16m/c^2 , K=1,9 m/c ^2

Свердлення в металі: a_n<2.5m/c^2 K=1.5m/c^2

Закручування/розкручування гвинтів: a_h < 2, 5 M/c^2 , K = 1, 5 M/c²

Українська | 141

Зазначений в цих вказівках рівень вібрації був визначений за процедурою, визначеною в EN 60745; нею можна користуватися для порівняння електроінструментів. Він придатний також і для попередньої оцінки вібраційного навантаження.

Зазначений рівень вібрації стосується головних робіт, для яких застосовується електроприлад. Однак при застосуванні електроінструменту для інших робіт, роботі з різним приладдям або з іншими змінними робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати. Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу, коли прилад вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу. Визначте додаткові заходи безпеки для захисту від вібрації працюючого з приладом, як напр.: технічне обслуговування електроприладу і робочих інструментів, нагрівання рук, організація робочих процесів.

Монтаж

Заряджання акумуляторної батареї

Користуйтеся лише зарядними пристроями, що перелічені на сторінці з приладдям. Лише на ці зарядні пристрої розрахований літієво-іонний акумулятор, що використовується у Вашому приладі.

Вказівка: Акумулятор постачається частково зарядженим. Щоб акумулятор міг реалізувати свою повну ємність, перед тим, як перший раз працювати з приладом, акумулятор треба повністю зарядити у зарядному пристрої.

Літієво-іонний акумулятор можна заряджати коли заводно, це не скорочує його експлуатаційний ресурс. Переривання процесу заряджання не пошкоджує акумулятор.

Літієво-іонний акумулятор захищений від глибокого розряджання за допомогою системи «Electronic Cell Protection (ECP)». При розрядженому акумуляторі прилад завдяки схемі захисту вимикається. Робочий інструмент більше не рухається.

▶ Після автоматичного вимикання електроприладу більше не натискуйте на вимикач. Це може пошкодити акумуляторну батарею.

Виймання акумулятора

В акумуляторі 12 передбачені два ступені блокування, покликані запобігти випадінню акумулятора при ненавмисному натисканні на кнопку розблокування акумулятора 13. Встромлений в електроприлад акумулятор тримається у положенні завдяки пружині.

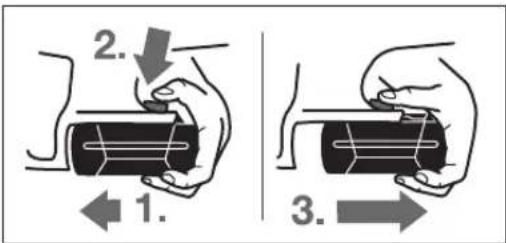

Щоб вийняти акумуляторну батарею 12:

• Притисніть акумуляторну батарею до ніжки електроприладу (1.) і одночасно натисніть на кнопку розблокування 13 (2.).
• Витягніть акумуляторну батарею з електроприладу настільки, щоб з'явилася червона смужка (3.).
• Ще раз натисніть на кнопку розблокування 13 і повністю витягніть акумулятор.

Індикатор зарядженості акумуляторної батареї

Три зелені світлодіоди індикатора зарядженості акумуляторної батареї 15 показують ступінь зарядженості акумулятора 12. З міркувань техніки безпеки опитувати стан зарядженості акумулятора можна лише при зупиненому електроприладі.

- Натисніть на кнопку 16, щоб перевірити ступінь зарядженості (можливо також коли акумулятор вийнятий). Прибл. через 5 секунд індикатор зарядженості акумуляторної батареї гасне самостійно.

Світлодіоди	Ємність
Свічення 3-х зелених	≥ 2/3
Свічення 2-х зелених	≥ 1/3
Свічення 1-го зеленого	< 1/3

Мигання 1-го зеленого резерв

Якщо після натискання на кнопку 16 ні один світлодіод не загоряється, акумулятор вийшов з ладу і його треба поміняти.

Під час заряджання швидко загоряються один за одним і потім гаснуть три зелені світлодіоди. Акумуляторна батарея повністю заряджена, якщо безперервно світяться три зелені світлодіоди. Прибл. через 5 хвилин після того, як акумуляторна батарея буде повністю заряджена, три зелені світлодіоди знову гаснуть.

Акумулятор обладнаний датчиком температури NTC, який дозволяє заряджання лише в межах від 0 °C і 45 °C. Це забезпечує довгий термін служби акумулятора.

Додаткова рукоятка

Користуйтеся приладом лише з додатковою рукояткою 17.

Повертання додаткової рукоятки (див. мал. А)

Додаткову рукоятку 17 можна повертати в будь-яке положення, що забезпечує зручну роботу без втомлення рук.

– Відкрутіть гвинт-баранчик для регулювання додаткової рукоятки 11 проти стрілки годинника і поверніть додаткову рукоятку 17 в важане положення. Після цього затягніть гвинт-баранчик 11 повертанням за стрілкою годинника.

142 | Українська

Встановлення глибини свердлення (див. мал. В)

За допомогою обмежувача глибини 1 можна встановлювати необхідну глибину свердлення X.

- Натисніть на кнопку для регулювання обмежувача глибини 10 і встроміть обмежувач глибини в додаткову рукоятку 17.

Рифлення на обмежувачі глибини 1 повинне дивитися донизу.

• Встроміть робочий інструмент з SDS-plus до упору в патрон SDS-plus 2. Інакше рухомість робочого інструмента з SDS-plus може призводити до неправильного встановлення глибини свердлення.
• Витягніть обмежувач глибини настільки, щоб відстань між кінчиком свердла і кінчиком обмежувача глибини відповідала бажаній глибині свердлення X.

Вибір свердлильного патрона і робочих інструментів

Для перфорації Вам потрібні робочі інструменти з хвостовиком SDS-plus, які можна встромити в свердлильний патрон SDS-plus.

Для свердлення без удару в деревині, металі, кераміці і пластмасі, а також закручування гвинтів використовуються робочі інструменти без SDS-plus (напр., свердла з циліндричним хвостовиком). Для таких робочих інструментів потрібний швидкозатискний свердлильний патрон або зубчастий свердлильний патрон.

Заміна зубчастого свердлильного патрона

Щоб працювати з робочими інструментами без SDS-plus (напр., із свердлом з циліндричним хвостовиком), треба монтувати придатний свердлильний патрон (зубчастий або швидкозатискний свердлильний патрон, приладдя).

Встромляння швидкозатискного свердлильного патрона (див.мал.С)

– Прочистіть кінчик хвостовика і трохи змастіть його.
- Повертаючи, встроміть швидкозатискний свердлильний патрон 18 хвостовиком в затискач, щоб він увійшов у зачеплення.
- Перевірте фіксацію, потягнувши за швидкозатискний свердлильний патрон.

Виймання швидкозатискного свердлильного патрона

- Потягніть фіксуючу втулку 4 назад і зніміть швидкозатискний свердлильний патрон 18.

Заміна робочого інструмента

Пилозахисний ковпачок 3 запобігає потраплянню в патрон пилу від свердлення під час роботи. Під час встромляння робочого інструмента слідкуйте за тим, щоб не пошкодити пилозахисний ковпачок 3.

▶ У разі пошкодження пилозахисного ковпачка його треба негайно замінити. Рекомендується робити це в сервісній майстерні.

Встромляння робочих інструментів з SDS-plus (див.мал.Д)

Завдяки свердлильному патрону з SDS-plus робочий інструмент можна просто і зручно міняти без використання додаткових інструментів.

– Прочистіть кінчик робочого інструмента, яким він встромляється в патрон, і трохи змастіть його.
- Повертаючи, встроміть робочий інструмент в патрон, щоб він увійшов у зачеплення.
- Потягнувши за робочий інструмент, перевірте його фіксацію.

Робочий інструмент із SDS-plus сконструйований так, щоб він міг вільно рухатися. В результаті при роботі на холостому ході виникає радіальне биття. Це не впливає на точність просвердленого отвору, оскільки при свердленні свердло самоцентрується.

Виймання робочих інструментів з SDS-plus (див.мал.Е)

- Потягніть фіксуючу втулку 4 назад і витягніть робочий інструмент.

Встромляння робочих інструментів без SDS-plus (див.мал.F)

Вказівка: Не використовуйте робочі інструменти без SDS-plus для перфорації і довбання! Робочі інструменти без SDS-plus і їх свердлильний патрон пошкоджуються при перфорації і довбанні.

– Встроміть швидкозатискний свердлильний патрон 18. – Міцно тримайте задню втулку 20 швидкозатискного патрона 18 і поверніть передню втулку 19 проти стрілки годинника, щоб можна було встромити робочий інструмент. Встроміть робочий інструмент.
– Міцно тримайте задню гільзу швидкозатискного свердлильного патрона 18 і міцно повертайте рукою передню гільзу за стрілкою годинника до тих пір, поки не перестане відчуватися клацання. Це автоматично блокує свердлильний патрон.
- Потягнувши за робочий інструмент, перевірте міцніть посадки.

Вказівка: Якщо затискач робочого інструмента відкритий до упору, при закручуванні затискача робочого інструмента може чутися клацання і затискач робочого інструмента не буде закриватися.
В такому випадку поверніть передню втулку 19 один раз проти стрілки годинника. Після цього затискач робочого інструмента можна буде закрити.
- Поверніть перемикач режиму ударів/обертання 11 в положення «свердлення».

Виймання робочих інструментів без SDS-plus (див.мал. G)

- Міцно тримайте задню втулку 20 швидкозатискного патрона і поверніть передню втулку 19 швидкозатискного патрона проти стрілки годинника, щоб можна було вийняти робочий інструмент.

Українська | 143

Відсмоктування пилу за допомогою Saugfix (приладля)

▶ Пил таких матеріалів, як напр., лакофарбових покрить, що містять свинець, деяких видів деревини, мінералів і металу, може бути небезпечним для здоров'я.

Торкання або вдихання пилу може викликати у Вас або у осіб, що знаходяться поблизу, алергічні реакції та/або захворювання дихальних шляхів.

Певні види пилу, як напр., дубовий або буковий пил, вважаються канцерогенними, особливо в сполученні з добавками для обробки деревини (хромат, засоби для захисту деревини). Матеріали, що містять азбест, дозволяється обробляти лише спеціалістам.

• За можливістю використовуйте придатний для матеріалу відсмоктувальний пристрій.
• Слідкуйте за доброю вентиляцією на робочому місці.
  – Рекомендується вдягати респіраторну маску з фільтром класу P2.

Додержуйтеся приписів щодо оброблюваних матеріалів, що діють у Вашій країні.

▶ Уникайте накопичення пилу на робочому місці. Пил може легко займатися.

Для відсмоктування пилу потрібний Saugfix (приладдя).

Під час свердлення Saugfix відпружинює назад, завдяки чому головка Saugfix завжди щільно прилягає до робочої поверхні.

• Натисніть на кнопку для регулювання обмежувача глибини 10 і вийміть обмежувач глибини 1. Ще раз натисніть на кнопку 10 і встроміть Saugfix спереду в додаткову рукоятку 17.
• Під'єднайте відсмоктувальний шланг (діаметр 19 мм, приладдя) до всмоктувального отвору 21 Saugfix.

Пиловідсмоктувач повинен бути придатним для роботи з оброблюваним матеріалом.

Для відсмоктування особливо шкідливого для здоров'я, канцерогенного або сухого пилу потрібний спеціальний пиловідсмоктувач.

Встановлення глибини свердлення на Saugfix (див. мал. I)

Необхідну глибину свердлення X можна встановлювати також і при монтованому Saugfix.

• Встроміть робочий інструмент з SDS-plus до упору в патрон SDS-plus 2. Інакше рухомість робочого інструмента з SDS-plus може призводити до неправильного встановлення глибини свердлення.
• Відпустіть гвинт-баранчик 25 на Saugfix.
• Не вмикаючи прилад, міцно приставте його до розсвердлюваного місця. Робочий інструмент з SDS-plus повинен при цьому торкатися поверхні.

• Пересуньте напрямну трубку 26 Saugfix в кріпленні так, щоб головка Saugfix прилягала до поверхні, де буде свердлитися отвір. Не насувайте напрямну трубку 26 на телескопічну трубку 24 більше потрібного, щоб на телескопічній трубці 24 було видно якомога більше шкали.

• Знову затягніть гвинт-баранчик 25. Відпустіть затискний гвинт 22 на обмежувачі глибини Saugfix.
  – Пересуньте обмежувач глибини 23 на телескопній трубці 24 настільки, щоб показана на малюнку відстань X відповідала бажаній глибині свердлення.
  – В цьому положенні затягніть затискний гвинт 22.

Робота

Початок роботи

Встромляння акумуляторної батареї

▶ Використовуйте лише оригінальні літієво-іонні акумулятори Bosch з напругою, що відповідає зазначеній на заводській табличці Вашого електроприладу. Використання інших акумуляторних батарей може призводити до травм і небезпеки пожежі.
- Встановіть перемикач напрямку обертання 7 в середнє положення, щоб запобігти ненавмисному вмиканню електроприладу.
– Встроміть заряджений акумулятор 12 спереду в ніжку електроприладу. Притисніть акумулятор, щоб він повністю займов у ніжку, тобто щоб червону смужку не було видно і щоб акумулятор добре зафіксувався.

Встановлення режиму роботи

За допомогою перемикача «свердлення/перфорація» 9 виберіть режим роботи електроприладу.
Вказівка: Міняйте режим роботи лише на вимкнутому електроприладі! В іншому разі електроприлад може пошкодитися.
- Для перемикання режиму роботи поверніть перемикач «свердлення/перфорація» 9 в важане положення.

Положення для перфорації в бетоні або камені

Положення для свердлення без удару в деревині, металі, кераміці і пластмасі, а також для закручування гвинтів

Встановлення напрямку обертання (див. мал. J)

Обертання праворуч: притисніть перемикач напрямку обертання 7 до упору ліворуч.
Обертання ліворуч: притисніть перемикач напрямку обертання 7 до упору праворуч.
Для перфорації і свердлення завжди встановлюйте правий напрямок обертання.

144 | Українська

Вмикання/вимикання

- Щоб увімкнути електроприлад, натисніть на вимикач 8.

При першому вмиканні електроприладу може статися затримка запуску, оскільки електроніка приладу спочатку має сконфігуруватися.

З міркувань заощадження електроенергії вмикайте електроінструмент лише тоді, коли Ви збираєтесь користуватися ним.

- Щоб вимкнути електроприлад, відпустіть вимикач 8.

Настроювання кількості обертів/кількості ударів

Кількість обертів увімкнутого електроприладу можна плавно регулювати більшим чи меншим натисканням на вимикач 8.

При несильному натискуванні на вимикач 8 кількість обертів/кількість ударів невелика. При збільшенні сили натискування кількість обертів/кількість ударів зростає.

Запобіжна муфта

▶ При заклиненні або сіпанні електроприладу привод свердлильного шпинделя вимикається. Зважаючи на сили, що виникають при цьому, завжди добре тримайте електроприлад двома руками і зберігайте стійке положення.

У разі застрявання вимкніть електроприлад і звільніть робочий інструмент. При вмиканні електроприладу із застряглим робочим інструментом виникають великі реакційні моменти.

Індикатор контролю за температурою

Червоний світлодіод індикатора контролю за температу- рою 14 сигналізує, якщо акумулятор або електроніка електроприладу (при встромленій акумуляторній батареї) знаходяться за межами оптимального температурного діапазону. В такому випадку електроприлад не працює або працює не на повній потужності.

Контроль за температурою акумулятора:

- Червоний світлодіод 14 безперервно світиться при встромлянні акумулятора в зарядний пристрій: акумулятор знаходиться за межами допустимого для заряджання діапазону температури від 0 °C до 45 °C, ійого не можна заряджати.

– Червоний світлодіод 14 блимає при натисканні на кнопку 16 або на вимикач 8 (при встановленній акумуляторній батареї): температура акумуляторної батареї за межами допустимого діапазону.

- При температурі акумулятора понад 70 °C електроприлад автоматично вимикається до тих пір, поки температура акумулятора не встановиться в межах оптимального діапазону.

Контроль за температурою електроніки електроприладу:

- Червоний світлодіод 14 безперервно світиться при натисненні на вимикач 8: Температура електроніки електроприладу менша за 5 °C або більша за 75 °C.

– При температурі понад 90 °C електроніка електроприладу вимикається до тих пір, поки робоча температура не встановиться в межах допустимого діапазону.

Вказівки щодо роботи

Демпфер

Vibration Control

Інтегрований демпфер зменшує вібрацію.

М'яка накладка зменшує небезпеку вислизання приладу з рук і забезпечує краще утримання приладу в руці і більшу зручність.

- 3 метою оптимального використання демпфування вібрації тримайте інструмент за верхню частину рукоятки.

Встромляння біт (див. мал. К)

▶ Приставляйте електроприлад до гайки/гвинта лише у вимкнутому стані. Робочі інструменти, що обертаються, можуть зісковзувати.

Для біт Вам потрібна універсальна державка 27 з хвостовиком SDS-plus (приладдя).

– Прочистіть кінчик хвостовика і трохи змастіть його.

– Повертаючи, встроміть універсальну державку в патрон, щоб вона увійшла у зачеплення.

– Перевірте фіксацію, потягнувши за універсальну державку.

– Встроміть біту в універсальну державку. Використовуйте лиши біти, що пасують до головки гвинтів.

- Щоб вийняти універсальну державку, потягніть фіксуючу втулку 4 назад і вийміть універсальну державку 27 з патрона.

Вказівки щодо оптимального поводження з акумулятором

Захищайте акумулятор від вологи і води.

Зберігайте акумулятор лише при температурі від – 20 °C до 50 °C. Зокрема, не залишайте акумулятор влітку в машині.

Час від часу прочищайте вентиляційні отвори акумулятора м'яким, чистим і сухим пензликом.

Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти.

Зважайте на вказівки щодо видалення.

Українська | 145

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

▶ Перед усіма маніпуляціями з електроприладом (напр., технічним обслуговуванням, заміною робочого інструмента тощо), а також при його транспортуванні і зберіганні виймайте акумуляторну батарею з електроприладу. При ненавмисному увімкненні вимикача існує небезпека поранення.
▶ Щоб електроприлад працював якісно і надійно, тримайте прилад і вентиляційні отвори в чистоті.
▶ У разі пошкодження пилозахисного ковпачка його треба негайно замінити. Рекомендується робити це в сервісній майстерні.
- Кожний раз після закінчення роботи прочищайте затискач робочого інструмента 2.

Сервіс та надання консультацій щодо використання продукції

Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою:

www.bosch-pt.com

Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

ТОВ «Роберт Бош»

Сервісний центр електроінструментів

вул. Крайня, 1, 02660, Київ-60

Україна

Тел.: [phone] (багатоканальний)

E-Mail: [e-mail]

Офіційний сайт: www.bosch-powertools.com.ua

Адреса Регіональних гарантійних сервісних майстерень

зазначена в Національному гарантійному талоні.

Транспортування

На додані літієво-іонні акумуляторні батареї розповсюджуються вимоги щодо транспортування небезпечних вантажів. Акумуляторні батареї можуть перевозитися користувачем автомобільним транспортом без необхідності виконання додаткових норм. При пересилці третіми особами (напр.: повітряним транспортом або транспортним експедитором) потрібно додержуватися особливих вимог щодо упаковки та маркування. В цьому випадку при підготовці посилки повинен приймати участь експерт з небезпечних вантажів.

Відсилайте акумуляторну батарею лише з непошкодженим корпусом. Заклейте відкриті контакти та запакуйте акумуляторну батарею так, щоб вона не совалася в упаковці.

Дотримуйтеся, будь ласка, також можливих додаткових національних приписів.

Утилізація

Електроприлади, акумуляторні батареї, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.

Не викидайте електроприлади та акумуляторні батареї/батарейки в побутове сміття!

Лише для країн ЄС:

Відповідно до європейської директиви 2012/19/EU та європейської директиви 2006/66/EC відпрацьовані електроінструменти, пошкоджені акумуляторні батареї/батарейки або акумуляторні батареї/батарейки, що відпрацювали себе, повинні здаватися окремо і утилізуватися екологічно чистим способом.

Будь ласка, зважайте на вказівки в розділі «Транспортування», стор. 145.

Можливі зміни.

146|Казакша

Қазақша

Дірілдеуді төмендету

Vibration Control

Тел./факс: [phone]

Mo6.: 070 595 888

Транспорт
