Produkttype	Trådløs kombihammer
Merke	Bosch
Modell	GBH 36 V-EC Compact Professional
Merkespenning	36 V
Batteritype	Lithium-ion (Bosch Professional 36 V-system)
Verktøyholder	SDS-plus
Slagenergi (EPTA 05/2016)	1,9 J
Tomgangsslag (maks. hastighet)	4500 slag/min
Rotasjonshastighet (maks.)	0–4500 o/min
Maks. borediameter i betong	22 mm
Maks. borediameter i metall	13 mm
Maks. borediameter i tre	30 mm
Vekt	2,6 kg (uten batteri)
Mål (L × H)	321 × 191 mm
Hovedfunksjoner	Slagboring, meisling, boring uten slag
Vibrasjonskontroll	Ja, anti-vibrasjonshåndtak
Elektronisk presisjonskontroll (EPC)	Ja, mykstart og variabel hastighet
Reverserbarhet	Ja, forover/bakover
Overbelastningsbeskyttelse	Ja, sikkerhetskobling
Lydnivå (lydtrykk)	88 dB(A)
Lydnivå (lydeffekt)	99 dB(A)
Vedlikehold og rengjøring	Rengjør ventilasjonssporene med en tørr børste; kontroller verktøyholderen regelmessig
Reservedeler og reparerbarhet	Kullbørster, verktøyholder, strømbryter, tannhjulssett tilgjengelig hos Bosch servicesenter

Ofte stilte spørsmål - GBH 36 V-EC Compact Professional BOSCH

Hvilke batterier er kompatible med GBH 36 V-EC Compact?

Dette verktøyet bruker utelukkende Bosch Professional 36 V-batterier fra GBA 36V-serien (f.eks. GBA 36V 2,0 Ah, 4,0 Ah osv.). Det er ikke kompatibelt med 18 V-batterier eller andre merker.

Kan jeg bruke kombihammeren uten slag til å skru eller bore i tre?

Ja, takket være modusen boring uten slag (valgposisjon). Bare drei modusvelgeren til symbolet for enkelt bor. Merk: Verktøyet er tungt for intensiv skruing.

Hva er forskjellen mellom SDS-plus og SDS-max?

SDS-plus er designet for lette og mellomstore slagboremaskiner (opptil 26 mm i betong). SDS-max er for store slagboremaskiner (> 26 mm). GBH 36 V-EC Compact er i SDS-plus.

Hvordan skifter jeg meiselen på GBH 36 V-EC Compact?

Drei låseringen til Vario-Lock-posisjon (åpen hengelås-symbol) for å frigjøre meiselen. Sett inn verktøyet og vri lett til det låser seg. Kontroller festet før bruk.

Når må kullbørstene skiftes?

Kullbørstene er tilgjengelige via sidehetter. Skift dem når gjenværende lengde er mindre enn 5 mm. Bruk kun originale Bosch-kullbørster.

Verktøyet stopper plutselig, hva gjør jeg?

Sikkerhetskoblingen har utløst (overbelastning). Slipp avtrekkeren, ta ut batteriet, kontroller at verktøyet ikke er blokkert. Sett inn batteriet igjen og fortsett arbeidet med lav belastning.

Hvordan rengjør jeg støvfilteret?

Filteret sitter under gummidekselet bak. Ta det ut og bank eller børst det forsiktig. Ikke vask med vann. Bytt det hvis det er skadet.

Kan jeg bruke en adapter for spenningsreduksjon?

Nei, verktøyet er kun beregnet for bruk med 36 V-batterier. Bruk aldri nettadapter eller batteri med annen spenning, da dette kan forårsake skade.

Hva er garantien?

Bosch gir 2 års fabrikkgaranti (utvidelse mulig via registrering). Garantien dekker material- og produksjonsfeil. Batteriene har separat garanti på 1 år.

Hvor finner jeg den komplette bruksanvisningen?

Bruksanvisningen er gratis tilgjengelig som PDF på notice-facile.com for direkte nedlasting. Den inneholder alle sikkerhets- og bruksanvisninger.

BRUKSANVISNING GBH 36 V-EC Compact Professional BOSCH

Støvsugeren skal være egnet til det materiale, som skal opsuges.

Vedligeholdelse og service

Vedligeholdelse og rengøring

Borttagning av batteri

Sikkerhetsinformasjon

Generelle advarsler for elektroverktøy

ADVARSEL Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av ad-

varslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Ta godt vare på alle advarslene og informasjonene.

Det nedenstående anvendte uttrykket «elektroverktøy» gjelder for strømdrevne elektroverktøy (med ledning) og batteridrevne elektroverktøy (uten ledning).

Sikkerhet på arbeidsplassen

Hold arbeidsområdet rent og ryddig og sørg for bra be- lysning. Rotete arbeidsområder eller arbeidsområder uten lys kan føre til ulykker.

72 | Norsk

Ikke arbeid med elektroverktøyet i eksplosjonsutsatte omgivelser – der det befinner seg brennbare væsker, gass eller støv. Elektroverktøy lager gnister som kan antenne støv eller damper.
Hold barn og andre personer unna när elektroverktøyet brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet.

Elektrisk sikkerhet

Støpselet til elektroverktøyet må passe inn i stikkontakten. Støpselet må ikke forandres på noen som helst måte. Ikke bruk adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter reduserer risikoen for elektriske støt.
▶ Unngå kroppskontakt med jordede overflater slik som rør, ovner, komfyrer og kjøleskap. Det er større fare ved elektriske støt hvis kroppen din er jordet.
- Hold elektroverktøyet unna regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt.
Ikke bruk ledningen til andre formål, f. eks. til å bære elektroverktøyet, henge det opp eller trekke det ut av stikkontakten. Hold ledningen unna varme, olje, skarpe kanter eller verktøydeler som beveger seg. Med ska- dede eller opphopede ledninger øker risikoen for elektriske støt.
Når du arbeider utendørs med et elektroverktøy, må du kun bruke en skjøteledning som er egnet til utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektriske støt.
Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektriske støt.

Personsikkerhet

Vær oppmerksom, pass på hva du gjør, gå fornuftig frem när du arbeider med et elektroverktøy. Ikke bruk elektroverktøy när du er trett eller er påvirket av narkotika, alkohol eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige skader.
Bruk personlig verneutstyr og husk alltid å bruke vernebriller. Bruk av personlig sikkerhetsutstyr som støvmaske, skilfaste arbeidssko, hjelm eller hørselvern – avhengig av type og bruk av elektroverktøyet – reduserer risikoen for skader.
▶ Unngå å starte verktøyet ved en feiltagelse. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømmen og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren när du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell.
Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til skader.

• Unngå en unormal kroppsholdning. Sørg for å stå stødig og i balanse. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner.
  Bruk alltid egnede klær. Ikke bruk vide klær eller smykker. Hold här, tøy og hansker unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg.
  Hvis det kan monteres støvavsug- og oppsamlingsinnretninger, må du forvisse deg om at disse er tilkoblet og brukes på korrekt måte. Bruk av et støvavsug reduserer farer på grunn av støv.

Omhyggelig bruk og håndtering av elektroverktøy

Ikke overbelast verktøyet. Bruk et elektroverktøy som er beregnet til den type arbeid du vil utføre. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet.
Ikke bruk elektroverktøy med defekt på/-av-bryter. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres.
▶ Trekk støpselet ut av stikkontakten og/eller fjern batteriet før du utfører innstillinger på elektroverktøyet, skifter tilbehørsdeler eller legger maskinen bort. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet.
Elektroverktøy som ikke er i bruk må oppbevares utilgjengelig for barn. Ikke la maskinen brukes av personer som ikke er fortrolig med dette eller ikke har lest disse anvisningene. Elektroverktøy er farlige når de brukes av uerfarne personer.
Vær nøye med vedlikeholdet av elektroverktøyet. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller skadet, slik at dette innvirker på elektroverktøyets funksjon. La disse skadede delene repareres før elektroverktøy-et brukes. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell.
- Hold skjæverktøyene skarpe og rene. Godt stelte skjæverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre.
▶ Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn det som er angitt kan føre til farlige situasjoner.

Omhyggelig bruk og håndtering av batteridrevne verktøy

Lad batteriet kun opp i ladeapparater som er anbefalt av produsenten. Det oppstår brannfare hvis et ladeapparat som er egnet til en bestemt type batterier, brukes med andre batterier.
- Bruk derfor kun riktig type batterier for elektroverktøyene. Bruk av andre batterier kan medføre skader og brannfare.
▶ Hold batteriet som ikke er i bruk unna binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander, som kan lage en forbindelse mellom kontakte-

Norsk | 73

ne. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann.

▶ Ved gal bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Ved tilfeldig kontakt må det skylles med vann. Hvis det kommer væske i øynene, må du i tillegg oppsøke en lege. Batterivæske som renner ut kan føre til irritasjoner på huden eller forbrenninger.

Service

Elektroverktøyet ditt skal alltid kun repareres av kvalifisert fagpersonale og kun med originale reservedeler. Slik opprettholdes verktøyets sikkerhet.

Sikkerhetsinformasjoner for hammere

▶ Bruk hørselvern. Innvirkning av støy kan føre til at man mister hørselen.
- Bruk ekstrahåndtakene hvis slike følger med elektroverktøyet. Hvis du mister kontrollen, kan det oppstå personskader.
Hold elektroverktøyet på de isolerte gripeflatene, hvis du utfører arbeid der verktøyet eller skruen kan treffe på skjulte strømledninger. Kontakt med en spenningsførende ledning kan også sette elektroverktøyets metalldeler under spenning og føre til elektriske støt.

Bruk egnede detektorer til å finne skjulte strøm-/gass-/vannledninger, eller spør hos det lokale el-/gass-/vannverket. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader.
- Hold elektroverktøyet fast med begge hender under arbeidet og sørg for å stå stødig. Elektroverktøyet føres sikrere med to hender.
Sikre arbeidsstykket. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden.
▶ Vent til elektroverktøyet er stanset helt før du legger det ned. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet.
▶ Batteriet må ikke åpnes. Det er fare for kortslutning.

Beskytt batteriet mot varme, f. eks. også mot permanent solinnvirkning, ild, vann og fuktighet. Det er fare for eksplosjoner.

Ved skader og usakkyndig bruk av batteriet kan det slippe ut damp. Tilfør frisk luft og gå til lege hvis det oppstår helseproblemer. Dampene kan irritere åndedrettsorganene.

▶ Bruk batteriet kun i kombinasjon med Bosch el-verktøyet. Kun slik beskyttes batteriet mot farlig overbelastning.

▶ Batteriet kan bli skadet av spisse gjenstander som spiker eller skrutrekker eller på grunn av påvirkning fra ytre krefter. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet.

Produkt- og ytelsesbeskrivelse

Les gjennom alle advarslene og anvisningene. Feil ved overholdelsen av advarslene og nedenstående anvisninger kan medføre elektriske støt, brann og/eller alvorlige skader.

Brett ut utbrettssiden med bildet av maskinen, og la denne siden være utbrettet mens du leser bruksanvisningen.

Formålsmessig bruk

Elektroverktøyet er beregnet til hammerboring i betong, murstein og stein. Det er også egnet til boring uten slag i tre, metall, keramikk og kunststoff. Elektroverktøy med elektronisk regulering og høyre-/venstregang er også egnet til skruing.

Illustrerte komponenter

Nummereringen av de illustrerte komponentene gjelder for bildet av elektroverktøyet på illustrasjonssiden.

1 Dybdeanlegg
2 Verktøyfeste SDS-plus
3 Støvkappe
4 Låsehylse
5 Vibrasjonsdemping
6 Händtak (isolert grepflate)
7 Høyre-/venstrebryter
8 På-/av-bryter
9 Omkopler «boring/hammerboring»

10 Tast for dybdeanleggsinnstilling

11 Vingeskrue for innstilling av ekstrahåndtak

12 Batteri*

13 Batteri-låsetast

14 Indikator for temperaturovervåking

15 Batteri-ladeindikator

16 Tast for ladetilstandsindikator

17 Ekstrahåndtak (isolert grepflate)

18 Selvspennende chuck*

19 Fremre hylse for selvspennende chuck*

20 Bakre hylse for selvspennende chuck*

21 Avsugåpning for Sugfix*

22 Klemskrue Sugfix*

23 Dybdeanlegg Sugfix*

Støy-/vibrasjonsinformasjon

Støyutslippsverdier målt i henhold til EN 60745-2-6. Maskinens typiske A-bedømte støynivå er: Lydtrykknivå 91 dB(A); lydeffektnivå 102 dB(A). Usikkerhet K = 3 dB.

Bruk hørselvern!

Totale svingningsverdier a_h (vektorsum fra tre retninger) og usikkerhet K beregnet jf. EN 60745-2-6:

Hammerboring i betong: a_h=16\ m/s² , K=1,9 m/s ² Boring i metall: a_h<2 , 5 m/s ² , K=1,5 m/s ²

Skruing: a_h<2,5m/s²,K=1,5m/s²

Vibrasjonsnivået som er angitt i disse anvisningene, er målt iht. en målemetode som er standardisert i EN 60745 og kan brukes til sammenligning av elektroverktøy med hverandre. Det egner seg også til en foreløpig vurdering av vibrasjonsbelastningen.

Det angitte vibrasjonsnivået representerer de hovedsakelige anvendelsene til elektroverktøyet. Men hvis elektroverktøyet brukes til andre anvendelser, med forskjellig tilbehør eller utilstrekkelig vedlikehold, kan vibrasjonsnivået avvike. Dette kan føre til en tydelig øking av vibrasjonsbelastningen over hele arbeidstidsrommet.

Til en nøyaktig vurdering av vibrasjonsbelastningen skal det også tas hensyn til de tidene maskinen er slått av eller går,

men ikke virkelig brukes. Dette kan tydelig redusere vibrasjonsbelastningen over hele arbeidstidsrommet. Bestem ekstra sikkerhetstiltak til beskyttelse av brukeren mot vibrasjonenes virkning, som for eksempel: Vedlikehold av elektroverktøy og innsatsverktøy, holde hendene varme, organisere arbeidsforløpene.

Montering

Bruk kun ladeapparatene som er angitt på tilbehørssiden. Kun disse ladeapparatene er tilpasset til Litium-ion-batteriet som er innebygget i elektroverktøyet.

Merk: Batteriet leveres delvis oppladet. For å sikre full effekt fra batteriet, må du lade det fullstendig opp i ladeapparatet før førstegangs bruk.

Lithium-ion-batteriet kan lades opp til enhver tid uten at levetiden forkortes. Det skader ikke batteriet å avbryte oppladingen.

Lithium-ion-batteriet er beskyttet av «Electronic Cell Protection (ECP)» mot total utlading. Når batteriet er utladet, kobles elektroverktøyet ut med en beskyttelseskobling: Innsatsverktøyet beveger seg ikke lenger.

Trykk etter automatisk utkobling av elektroverktøyet ikke videre på på-/av-bryteren. Batteriet kan ta skade.

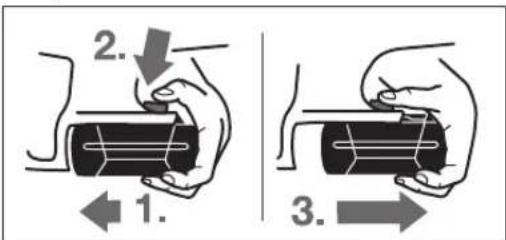

Fjerning av batteriet

Batteriet 12 har to låsetrinn som skal hindre at batteriet faller ut ved utilsiktet trykking av batteri-opplåsingstasten 13. Så lenge batteriet er satt inn i el-verktøyet, holdes det i posisjon av en fjær.

Til fjerning av batteriet 12:

• Trykk batteriet mot foten til el-verktøyet (1.) og trykk samtidig på låsetasten 13 (2.).
• Trekk batteriet av fra el-verktøyet til en rød stripe blir synlig (3.).
• Trykk igjen på opplåsingstasten 13 og trekk batteriet helt ut.

Batteri-ladeindikator

De tre grønne LED ene til batteri-ladetilstandsindikatoren 15 viser batteriets 12 ladetilstand. Av sikkerhetsgrunner kan ladetilstanden kun sjekkes når elektroverktøyet ikke går.

- Trykk på tasten 16 for å anvise ladetilstanden (også mulig när batteriet er tatt ut). Etter ca. 5 sekunder slokner ladetilstandsindikatoren automatisk.

LED Kapasitet

Kontinuerlig lys 3 x grønn ≥ 2/3

Kontinuerlig lys 2 x grønn ≥ 1/3

Kontinuerlig lys 1 x grønn <1/3

Blinklys 1 x grønn Reserve

Hvis det ikke lyser en LED etter trykking av tasten 16 er batteriet defekt og må skiftes ut.

I løpet av oppladingen begynner de tre grønne LED'ene å lyse etter hverandre og slokner igjen ett øyeblikk. Batteriet er fullt oppladet når de tre grønne LED'ene lyser kontinuerlig. Ca. 5 minutter etter at batteriet er helt oppladet, slokner de tre grønne LED'ene igjen.

Batteriet er utstyrt med en NTC-temperatuovervåking, som kun aksepterer en opplading i i temperaturområdet mellom 0 °C og 45 °C. Slik oppnås en lang levetid for batteriet.

Ekstrahåndtak

▶ Bruk elektroverktøyet kun med ekstrahåndtaket 17.

Du kan svinge ekstrahåndtaket 17 hvor som helst, for å oppnå en sikker og lite anstrengende arbeidsposisjon.

- Skru vingeskruen til innstilling av ekstrahåndtaket 11 mot urviserne og sving ekstrahåndtaket 17 til ønsket posisjon. Deretter skrur du vingeskruen 11 fast igjen med urviserne.

Innstilling av boredybden (se bilde B)

Med dybdeanlegget 1 kan ønsket boredybde X bestemmes.

- Trykk tasten til innstilling av dybdeanlegget 10 og sett dybdeanlegget inn i ekstrahåndtaket 17.

Riflingen på dybdeanlegget 1 må peke nedover.

- Skyv SDS-plus-innsatsverktøyet helt inn verktøyfestet SDS-plus 2. Bevegeligheten til SDS-plus-verktøyet kan el- lers føre til en gal innstilling av boredybden.

- Trekk dybdeanlegget så langt ut at avstanden mellom spissen på boret og spissen på dybdeanlegget tilsvarer ønsket boredybde X.

Valg av chuck og verktøy

Til hammerboring trenger du SDS-plus-verktøy, som settes inn i en SDS-plus-chuck.

Til boring uten slag i tre, metall, keramikk og kunststoff pluss skruing brukes verktøy uten SDS-plus (f.eks. bor med sylindrisk tange). For disse verktøyene trenger du en selvspennende chuck eller en nøkkelchuck.

Utskifting av selvspennende chuck

For å kunne arbeide med verktøy uten SDS-plus (f.eks. bor med sylindrisk tange), må du sette inn en egnet chuck nøkkelchuck eller selvspennende chuck, tilbehør).

Innsetting av selvspennende chuck (se bilde C)

• Rengjør innstikksenden til festeskaftet og smør den litt inn.
• Sett den selvspennende chucken 18 med festeskaftet dreierende inn i verktøyfestet til den låses automatisk.
• Kontroller låsen ved å trekke i den selvspennende chucken.

Fjerning av selvspennende chuck

- Sky v l å se h y l sen 4 bakover og ta ut den selvspennende chucken 18.

Verktøyskifte

Støvkappen 3 forhindrer at det trenger borestøv inn i verktøyfestet i løpet av driften. Ved innsetting av verktøy må du passe på at støvkappen 3 ikke tar skade.

En skadet støvkappe skal straks skiftes ut. Det anbefales å la en kundeservice utføre dette.

Innsetting av SDS-plus-innsatsverktøy (se bilde D)

Med SDS-plus-chucken kan du skifte innsatsverktøy på en enkel og behagelig måte uten å bruke ekstra verktøy.

• Rengjør innstikksenden og smør den litt inn.
• Sett innsatsverktøyet dreiende inn i verktøyfestet til det låses automatisk.
• Kontroller låsen ved å trekke i verktøyet.

SDS-plus-innsatsverktøy kan av systemgrunner beveges fritt. Slik oppstår et rundløpsavvik i tomgang. Dette kan ingen virkning på borehullets nøyaktighet, for boret sentrerer seg selv ved boringen.

Fjerning av SDS-plus-innsatsverktøy (se bilde E)

S k y v l å s e h y l s e n 4 bakover og ta ut innsatsverktøyet.

Innsetting av innsatsverktøy uten SDS-plus (se bilde F)

Merk: Bruk ikke verktøy uten SDS-plus til hammerboring eller meisling! Verktøy uten SDS-plus og deres chucker tar skade ved hammerboring og meisling.

• Sett inn den selvspennende chucken 18.
  – Hold den bakre hylsen 20 til den selvspennende chucken 18 fast og drei den fremre hylsen 19 mot urviserne til verktøyet kan settes inn. Sett inn verktøyet.
• Hold bakre hylse til den selvspennende chucken 18 fast og skru den fremre hylsen kraftig fast med hånden til det ikke lenger høres en slurelyd. Chucken låses da automatisk.
• Kontroller om verktøyet sitter godt fast ved å trekke i det.

Merk: Hvis verktøyfestet ble åpnet helt, kan det høres slurelyder när verktøyfestet skrus fast igjen og verktøyfestet lukkes ikke.

Drei da den fremre hylsen 19 en gang mot urviserne. Deretter kan verktøyfestet lukkes.

- Drei slag-/dreiestopp-bryteren 11 inn i posisjon «Boring».

Fjerning av innsatsverktøy uten SDS-plus (se bilde G)

- Hold den bakre hylsen 20 til den selvspennende chucken fast og drei den fremre hylsen 19 til den selvspennende chucken mot urviserne til verktøyet kan tas ut.

Støv fra materialer som blyholdig maling, noen tresorter, mineraler og metall kan være helsefarlige. Berøring eller innånding av støv kan utløse allergiske reaksjoner og/eller åndedrettssykdommer hos brukeren eller personer som befinner seg i nærheten.

Visse typer støv som eik- eller bøkstøv gjelder som kreftfremkallende, spesielt i kombinasjon med tilsetningsstof-

76 | Norsk

fer til trebearbeidelse (kromat, trebeskyttelsesmidler).

Asbestholdig materiale må kun bearbeides av fagfolk.

- Bruk helst et støvavsug som er egnet for dette materialet.

- Sørg for god ventilasjon av arbeidsplassen.

- Det anbefales å bruke en støvmaske med filterklasse P2.

Følg ditt lands gyldige forskrifter for de materialene som skal bearbeides.

▶ Unngå støv på arbeidsplassen. Støv kan lett antennes.

Montering av Sugfix (se bilde H)

Til støvavsugingen trenger man en sugfix (tilbehør). Ved boring fjærer sugfix tilbake, slik at sugfix-hodet alltid holdes tett mot undergrunnen.

• Trykk på tasten for dybdeanleggsinnstilling 10 og ta dybdeanlegget 1 ut. Trykk på tasten 10 igjen og sett sugfix for fra inn i ekstrahåndtaket 17.
• Du tilkobler en avsugslange (diameter 19 mm, tilbehør) til avsugåpningen 21 på sugfixen.

Støvsugeren må være egnet til materialet som skal bearbeides.

Ved avsuging av spesielt helsefarlig, kreftfremkallende eller tört støv må du bruke en spesialstøvsuger.

Innstilling av boredybden på Sugfix (se bilde I)

• Skyv SDS-plus-innsatsverktøyet helt inn verktøyfestet SDS-plus 2. Bevegeligheten til SDS-plus-verktøyet kan el- lers føre til en gal innstilling av boredybden.
• Løsne vingeskruen 25 på Sugfix.

- Sett elektroverktøyet godt på stedet som skal bores uten å slå det på. SDS-plus-innsatsverktøyet må da ligge mot flaten.

• Forskyv føringsrøret 26 til Sugfix slik i holderen at Sugfixhodet ligger på flaten som skal bores. Skyv føringsrøret 26 ikke lenger over teleskoprøret 24 enn nødvendig, slik at en så stor del av skalaen på teleskoprøret 24 som mulig er synlig.
• Trekk vingeskruen 25 fast igjen. Løsne klemskruen 22 på dybdeanlegget til Sugfix.
• Forskyv dybdeanlegget 23 slik på teleskoprøret 24 at avstanden X som vises på bildet tilsvarer ønsket boredybde.
• Trekk klemskruen 22 fast i denne posisjonen.

Bruk

Igangsetting

Innsetting av batteriet

Bruk kun original Bosch litium-ion-batterier med en spenning som er angitt på typeskiltet til elektroverktøyet ditt. Bruk av andre batterier kan medføre skader og brannfare.
- Sett høyre-/venstrebryteren 7 i midtstilling for å beskytte elektroverktøyet mot utilsiktet innkobling.

- Skyv det oppladede batteriet 12 forfra inn i foten på elektroverktøyet. Trykk batteriet helt inn i foten til den røde stripen ikke lenges vises og batteriet er sikkert låst.

Innstilling av driftstypen

Med omkopleren «boring/hammerboring» 9 velger du elektroverktøyets driftstype.

Posisjon til hammerboring i betong eller stein

Posisjon til boring uten slag i tre, metall, kera-mikk og kunststoff pluss til skruing

Innstilling av rotasjonsretningen (se bilde J)

Høyregang: Trykk høyre-/venstre-bryteren 7 helt mot venstre.
Ω Venstregang: Trykk høyre-/venstre-bryteren 7 helt mot høyre.

Sett dreieretningen til hammerboring og boring på Høyregang.

Inn-/utkobling

• T i l innkobling av elektroverktøyet trykker du på på-/av-bryteren 8.
  Ved førstegangs innkobling av elektroverktøyet kan det oppstå en startforsinkelse, fordi elektroverktøyets elektronikk først må konfigureres.
  Slå elektroverktøyet kun på när du bruker det for å spare energi.
• Til utkopling slipper du på-/av-bryteren 8.

Innstilling av turtallet/slagtallet

Du kan innstille turtallet/slagtallet på innkoplet elektroverktøy trinnløst, avhengig av hvor langt du trykker på-/av-bryteren 8 inn.

Svakt trykk på på-/av-bryteren 8 fører til et lavt turtall/slagtall. Slag-/turtallet økes med økende trykk.

Overlastkopling

Hvis innsatsverktøyet er fastklemt og har hengt seg opp, avbrytes driften av borespindelen. På grunn av de kreftene som da oppstår må du alltid holde elektroverktøyet godt fast med begge hendene og sørge for å stå stodig.
Slå av elektroverktøyet og løsne innsatsverktøyet hvis elektroverktøyet blokkerer. Ved innkobling med blokkert boreverktøy oppstår det høye reaksjonsmomenter.

Norsk | 77

Indikator for temperaturovervåking

Den røde LED'en på indikatoren for temperatuovervåking 14 signaliserer at batteriet eller elektronikken til elektroverktøy-et (ved innsatt batteri) ikke er i optimal temperaturområde. I dette tilfellet arbeider elektroverktøyet ikke eller ikke med full effekt.

Temperaturovervåking av batteriet:

- Den røde LED'en 14 lyser kontinuerlig når batteriet settes inn i ladeapparatet: Batteriet er utenfor ladetemperaturområdet på 0 °C til 45 °C og kan ikke opplades.

Temperaturovervåking av elektronikken til elektroverktøyet:

- Den røde LED 14 lyser kontinuerlig når på-/av-bryteren 8 trykkes: Temperaturen på elektronikken til elektroverktøy-et er mindre enn 5 °C eller mer enn 75 °C.

- Ved en temperatur på over 90 °C kopler elektronikken til elektroverktøyet ut, til dette er i godkjent driftstemperaturområde igjen.

Arbeidshenvisninger

Vibrasjonsdemping

Vibration Control

Den integrerte vibrasjonsdempingen reduserer vibrasjonene som oppstår.

Softgrepet øker sklisikkerheten og sørger for et bedre grep og bedre håndtering av elektroverktøyet.

- Hold elektroverktøyet i det øvre grepområdet, for å utnytte vibrasjonsdempingen optimalt.

Innsetting av skrubits (se bilde K)

▶ Sett elektroverktøyet bare mot mutteren/skruen när det er slått av. Innsatsverktøy som dreier seg kan skli.

Til bruk av skrubits trenger du en universalholder 27 med SDS-plus-festeskaft (tilbehør).

- Rengjør innstikksenden til festeskaftet og smør den litt inn.

- Sett universalholderen dreiende inn i verktøyfestet til den låses automatisk.

- Kontroller låsen ved å trekke i universalholderen.

- Sett en skrubits inn i universalholderen. Bruk kun skrubits som passer til skruehodet.

- Til fjerning av universalholderen skyver du låsehylsen 4 bakover og tar universalholderen 27 ut av verktøyfestet.

Regler for optimal bruk av oppladbare batterier

Beskytt batteriet mot fuktighet og vann.

Rengjør ventilasjonssprekkene på batteriet regelmessig med en myk, ren og tørr pensel.

Følg informasjonene om kassering.

Service og vedlikehold

Vedlikehold og rengjøring

▶ Ta batteriet ut av elektroverktøyet før alle arbeider på elektroverktøyet utføres (f. eks. vedlikehold, verktøy-skifte osv.) hhv. ved transport og oppbevaring. Det er fare for skader hvis du trykker på på/-av-bryteren ved en feiltagelse.

Hold elektroverktøyet og ventilasjonsspaltene alltid rene, for å kunne arbeide bra og sikkert.

En skadet støvkappe skal straks skiftes ut. Det anbefales å la en kundeservice utføre dette.

- Rengjør verktøyfestet 2 etter hver bruk.

Kundeservice og rådgivning ved bruk

Kundeservicen svarer på dine spørsmål om reparasjon og vedlikehold av produktet samt om reservedeleler. Sprengskisser og informasjon om reservedeler finner du også på:

www.bosch-pt.com

Bosch rådgivningsteamet hjelper deg gjerne ved spørsmål angående våre produkter og deres tilbehør.

Ved alle forespørsler og reservedelsbestillinger må du oppgi det 10-sifrede produktnummeret som er angitt på produktets typeskilt.

Norsk

Robert Bosch AS

Postboks 350

1402 Ski

Tel.: [phone]

Faks: 64 87 89 55

Transport

Li-ion-batteriene i verktøyet underligger kravene for farlig gods. Batteriene kan transporteres på veier av brukeren uten ytterligere krav.

Ved forsendelse gjennom tredje personer (f. eks.: lufttransport eller spedisjon) må det oppfylles spesielle krav til emballasje og merking. Du må da konsultere en ekspert for farlig gods ved forberedelse av forsendelsen.

Send batterier kun hvis huset ikke er skadet. Lim igjen de åpne kontaktene og pakk batteriet slik at det ikke beveger seg i emballasjen.

Ta også hensyn til eventuelle videreførende nasjonale forskrifter.

78|Suomi

Deponering

Elektroverktøy, batterier, tilbehør og emballasje må leveres inn til miljøvennlig gjenvinning.

Elektroverktøy og batterier må ikke kastes i vanlig søppel!

Kun for EU-land:

Iht. det europeiske direktivet 2012/19/EU om gamle elektriske apparater og iht. det europeiske direktivet 2006/66/EC må defekte eller oppbrukte batterier/oppladbare batterier samles inn adskilt og leveres inn til en miljøvennlig resirkulering.

Batterier/oppladbare batterier:

Li-ion:

Ta hensyn til informasjonene i avsnittet «Transport», side 77.

Rett til endringer forbeholdes.

Suomi

Turvallisuusohjeita
