GBH 36 V-EC Compact Professional - Bormașină BOSCH - Manual de utilizare gratuit

Tip produs	Ciocan rotopercutor fără fir
Marcă	Bosch
Model	GBH 36 V-EC Compact Professional
Tensiune nominală	36 V
Tip baterie	Litiu-ion (sistem Bosch Professional 36 V)
Portsculă	SDS-plus
Energie de percuție (EPTA 05/2016)	1,9 J
Număr de percuții în gol (viteză max.)	4500 coups/min
Viteză de rotație (viteză max.)	0–4500 tr/min
Diametru maxim de găurire în beton	22 mm
Diametru maxim de găurire în metal	13 mm
Diametru maxim de găurire în lemn	30 mm
Greutate	2,6 kg (fără baterie)
Dimensiuni (L × H)	321 × 191 mm
Funcții principale	Găurire, ciocănire, găurire fără percuție
Control vibrații	Da, mâner anti-vibrații
Control electronic de precizie (EPC)	Da, pornire progresivă și viteză variabilă
Reversibilitate	Da, înainte/înapoi
Protecție la suprasarcină	Da, cuplaj de siguranță
Nivel sonor (presiune acustică)	88 dB(A)
Nivel sonor (putere acustică)	99 dB(A)
Întreținere și curățare	Curățați fantele de ventilație cu o pensulă uscată; verificați regulat portscula
Piese de schimb și reparabilitate	Perii, portsculă, întrerupător, ansamblu angrenaje disponibile la service-ul Bosch

Întrebări frecvente - GBH 36 V-EC Compact Professional BOSCH

Ce baterii sunt compatibile cu GBH 36 V-EC Compact?

Acest sculă folosește exclusiv baterii Bosch Professional 36 V din seria GBA 36V (ex. GBA 36V 2.0 Ah, 4.0 Ah, etc.). Nu este compatibilă cu baterii de 18 V sau alte mărci.

Pot folosi ciocanul rotopercutor fără percuție pentru a înșuruba sau găuri în lemn?

Da, datorită modului de găurire fără percuție (poziția de selecție). Trebuie doar să rotiți selectorul de mod pe simbolul de burghiu singur. Atenție: scula este grea pentru înșurubarea intensivă.

Care este diferența dintre SDS-plus și SDS-max?

SDS-plus este conceput pentru ciocane rotopercutoare ușoare și medii (până la 26 mm în beton). SDS-max este pentru ciocane mari (> 26 mm). GBH 36 V-EC Compact este în SDS-plus.

Cum schimb dăltuirea pe GBH 36 V-EC Compact?

Rotiți inelul de blocare în poziția Vario-Lock (simbol lacăt deschis) pentru a elibera dăltuirea. Introduceți scula rotind ușor până la angajare. Verificați fixarea înainte de utilizare.

Când trebuie înlocuite periile?

Periile sunt accesibile prin capace laterale. Înlocuiți-le când lungimea reziduală este mai mică de 5 mm. Utilizați numai perii originale Bosch.

Scula se oprește brusc, ce trebuie făcut?

Cuplajul de siguranță s-a declanșat (suprasarcină). Eliberați trăgaciul, scoateți bateria, verificați dacă scula nu este blocată. Reintroduceți bateria și reluați lucrul la sarcină mică.

Cum curăț filtrul antipraf?

Filtrul se află sub capacul de cauciuc din spate. Scoateți-l și bateți-l ușor sau periați-l. Nu spălați cu apă. Înlocuiți-l dacă este deteriorat.

Pot folosi un adaptor pentru reducerea tensiunii?

Nu, scula este destinată să funcționeze numai cu baterii de 36 V. Nu utilizați niciodată un adaptor de rețea sau o baterie de altă tensiune, altfel veți provoca daune.

Care este garanția comercială?

Bosch oferă 2 ani de garanție din fabrică (plus extensie posibilă prin înregistrare). Garanția acoperă defectele de material și de fabricație. Bateriile au o garanție separată de 1 an.

Unde găsesc manualul de utilizare complet?

Manualul este disponibil gratuit în format PDF pe notice-facile.com prin descărcare directă. Acesta detaliază toate instrucțiunile de siguranță și utilizare.

MANUAL DE UTILIZARE GBH 36 V-EC Compact Professional BOSCH

Română....Pagina 154

Instrucțiuni privind siguranța și protecția muncii

Indicații generale de avertizare pentru scule electrice

AVERTISMENT Citiți toate indicațiile de avertizare și instrucțiunile. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul de „sculă electrică” folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) și la sculele electrice cu accumulator (fără cablu de alimentare).

Siguranța la locul de muncă

• Mentineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
  Nu lucrați cu scula electrică în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
  ▶ Nu permiteți accesul copiilor și al altor persoane în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul asupra mașinii.

Siguranță electrică

▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu este în nici un caz permisă modificarea ştecherului. Nu folositi fișe adaptoare la sculele electrice legate la pământ de protecție. Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
▶ Evitați contactul corporal cu suprafețe legate la pământ ca țevi, instalații de încălzire, sobe și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este legat la pământ.
▶ Feriți mașina de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului folosindu-I pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
▶ Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate și pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.

▶ Atunci când nu poate fi evitată utilizarea sculei electrice în mediu umed, folosiți un întrerupător automat de protecție împotriva tensiunilor periculoase. Întrebuințarea unui întrerupător automat de protecție împotriva tensiunilor periculoase reduce riscul de electrocutare.

Siguranța persoanelor

▶ Fiți atenți, aveți grijă de ceea ce faceți și procedați rational atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării mașinii poate duce la răniri grave.
Purtați echipament personal de protecție și întotdeau-na ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce acumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepărtați dispozitivele de reglare sau cheile fixe din aceasta. Un dispozitiv sau o cheie lăsată într-o componentă de mașină care se rotește poate duce la răniri.
Evitați o ținută corporală nefirească. Adoptați o poziție stabilă și mențineți-vă întotdeauna echilibrul. Astfel veți putea controla mai bine mașina în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul, îmbrăcămintea și mănușile de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
▶ Dacă pot fi montate echipamente de aspirare și colec-tare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.

Utilizarea și manevrarea atentă a sculelor electrice

▶ Nu suprasolicitați mașina. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
▶ Nu folosiți scula elecrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparață.
▶ Scoateți stecherul afară din priză și/sau îndepăratați acumulatorul, înainte de a executa reglaje, a schimba accesorii sau de a pune mașina la o parte. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.

Română | 155

Păstrați sculele electrice nefolosite la loc inaccesibil copiilor. Nu lăsați să lucreze cu mașina persoane care nu sunt familiarizate cu aceasta sau care nu au citit aceste instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.
Întrețineți-vă scula electrică cu grijă. Controlați dacă componentele mobile ale sculei electrice funcționează impecabil și dacă nu se blochează, sau dacă există piese rupte sau deteriorate astfel încât să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat piesele deteriorate. Cauza multor accidente a fost în-treținerea necorespunzătoare a sculelor electrice.
▶ Mențineți bine ascuțite și curate dispozitivele de tăiere. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiuni. Tineți cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.

Manevrarea și utilizarea atentă a sculelor electrice cu acumulator

Încărcați acumulatorii numai în încărcătoarele recommandate de producător. Dacă un încărcător destinat unui anumit tip de accumulator este folosit la încărcarea altor tipuri de accumulator decât cele prevăzute pentru el, există pericol de incendiu.
▶ Folosiți numai accumulatori special destinați sculelor electrice respective. Utilizarea altor accumulatori poate duce la răniri și pericol de incendiu.
▶ Feriți accumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea contactelor. Un scurtcircuit între contactele accumulatorului poate duce la arsuri sau incendiu.
În caz de utilizare greşită, din accumulator se poate scurge lichid. Evitați contactul cu acesta. În caz de contact accidental clătiți bine cu apă. Dacă lichidul vă intră în ochi, consultați și un medic. Lichidul scurs din accumulator poate duce la iritații ale pielii sau la arsuri.

Service

Încredințați scula electrică pentru reparare numai personalului de specialitate, calificat în acest scop, reparaarea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța mașinii.

Instrucțiuni de siguranță pentru ciocane

▶ Purtați aparat de protecție auditivă. Zgomotul poate provoca pierderea auzului.
▶ Folosiți mânerele suplimentare, dacă acestea sunt cuprinse în setul de livrare al sculei electrice. Pierderea controlului poate duce la vătămări corporale.
Apucati scula electrică de suprafetele de prindere izolate atunci când executați lucrări la care capul de șurubelnită sau șurubul poate atinge fire electrice ascunse.

Contactul cu un cablu aflat sub tensiune poate pune sub tensiune și componentele metalice ale sculei electrice și duce la electrocutare.

▶ Folosiți detectoare adecvate pentru a depista conductori și conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități. Atingerea conductorilor electrici poate duce la încendiu și electrocutare. Deteriorarea unei conducte de gaz poate duce la explozie. Străpungerea unei conducte de apă provoacă pagube materiale.
- Apucați strâns mașina în timpul lucrului și adoptați o poziție stabilă. Scula electrică se conduce mai bine cu ambele mâini.
Asigurați piesa de lucru. O piesă de lucru fixată cu dispozitive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.
▶ Nu deschideți accumulatorul. Există pericol de scurtcircuit.

Feriți acumulatorul de căldură, de asemeni de ex. de radiații solare continue, foc, apă și umezeală. Există pericol de explozie.

În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului se pot degaja vapori. Aerisiți cu aer proaspăt iar dacă vi se face rău consultați un medic. Vaporii pot irita căile respiratorii.
▶ Folosiți acumulatorul numai împreună cu scula dumneavoastră electrică Bosch. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau șurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, accumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.

Descrierea produsului și a performanțelor

Citiți toate indicațiile de avertizare și instrucțiunile. Nerespectarea indicațiilor de avertizare și a instrucțiunilor poate provoca electrocutare, incendii și/sau răniri grave.

Vă rugăm să desfășurați pagina pliantă cu redarea mașinii și să o lăsați desfășurată cât timp citiți instrucțiunile de folosire.

Utilizare conform destinației

Scula electrică este destinată găuririi cu percuție în beton, că rămidă și piatră. Este deasemeni adecvată pentru găurirea fără percuție în lemn, metal, ceramică și material plastic. Sculele electrice prevăzute cu reglare electronică a turației și funcționare spre dreapta/stânga sunt adecvate și pentru înșurubare.

156 | Română

Elemente componente

Numerotarea elementelor componente se referă la schița sculei electrice de pe pagina grafică.

1 Limitator de reglare a adâncimii
2 Sistem de prindere accesorii SDS-plus
3 Capac de protectie impotriva prafului
4 Dispozitiv de blocare
5 Amortizor de vibrații
6 Mâner (suprafață de prindere izolată)
7 Comutator de schimbare a directiei de rotație
8 Întrerupător pornit/oprit
9 Comutator „găurire/găurire cu percuție“

10 Tastă de reglare a limitatorului de adâncime

11 Şurub-fluture pentru reglarea mânerului suplimentar

12 Acumulator*

13 Tastă deblocare accumulator

14 Indicator de supraveghere a temperaturii

15 Indicator al nivelului de încărcare al accumulatorului

16 Tastă pentru indicatorul stării de încărcare a acumulatorului

17 Mâner suplimentar (suprafață de prindere izolată)

18 Mandrină rapidă*

19 Bucşa anterioară a mandrinei rapide*

20 Bucşa posterioară a mandrinei rapide*

21 Orificiu de aspirare dispozitiv de aspirare*

22 Şurub de blocare dispozitiv de aspirare*

23 Limitator de reglare a adâncimii la dispozitivul de aspirare*

24 Tub telescopic al dispozitivului de aspirare*

25 Şurub-fluture al dispozitivului de aspirare*

26 Tub de ghidare pentru dispozitivul de aspirare*

27 Suport universal cu tijă de prindere SDS-plus*

*Accesoriiile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.

Date tehnice
Ciocan rotopercutor GBH 36 V-EC Compact

Număr de identificare	3611J03R..
Reglarea turației		●
Functionare dreapta/stânga		●
Tensiune nominală	V= 36
Putere nominală	W	430
Putere debitată	W	320
Număr percuții	min^1	0-4850
Energia de percuție conform EPTA-Procedure 05/2009	J	1,8
Turație	rot./min 0-1500
Sistem de prindere accesorii		SDS-plus
* în funcție de accumulatorul folosit

Ciocan rotopercutor GBH 36 V-EC Compact

Diametru guler ax mm 48
Diametru maxim de găurire:
- b e t o n	mm	18
- o țel	mm	13
- l e m n	mm	30
max. Diam. șuruburi	mm	6
Greutate conform
EPTA-Procedure 01:2014	kg 2,7-3,3*
* în funcție de acumulatorul folosit

Accumulator

Temperatură ambientă admisă
- în timpul încărcăriîC		0...+45
- în timpul funcționării* și al depozitării	°C	-20...+50
Acumulatori recomandați		GBA 36V x,xAh H-.
* putere mai redusă la temperaturi <0 °C

Informație privind zgomotul/vibrățiile

Valorile zgomotului emis au fost determinate conform EN 60745-2-6.

Nivelul presiunii sonore evaluat A al sculei electrice este în mod normal: nivel presiune sonoră 91 dB(A); nivel putere sonoră 102 dB(A). Incertitudine K=3 dB.

Purtați aparat de protecție auditivă!

Valorile totale ale vibrațiilor a_h (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 60745-2-6:

Gäurire cu percutie în beton: a_h=16 m/s^2 , K=1,9 m/s^2

Gäurire în metal: a_h<2,5m/s^2,K=1,5m/s^2

Înşurubare: a_h<2.5m/s^2, K=1.5m/s^2

Nivelul vibratiilor specificat în prezentele instructiuni a fost măsurat conform unei proceduri de măsurare standardizate în EN 60745 și poate fi utilizat la compararea diferitelor scule electrice. El poate fi folosit și pentru evaluarea provizorie a solicitării vibratorii.

Nivelul specificat al vibrațiilor se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu accesorii diverse sau care diferă de cele indicate sau nu beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor se poate abate de la valoarea specificată. Aceasta poate amplifica considerabil solicitarea vibratorie de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a solicitării vibratorii ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este utilizată efectiv. A-ceastă metodă de calcul ar putea duce la reducerea considerabilă a valorii solicitării vibratorii pe întreg intervalul de lucru. Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: în-treținerea sculei electrice și a accesoriilor, menținerea căldurii mânilor, organizarea proceselor de muncă.

Română | 157

Montare

Încărcarea accumulatorului

▶ Folosiți numai încărcătoarele menționate la pagina de accesorii. Numai aceste încărcătoare sunt adaptate la acumulatorul cu tehnologie litiu-ion montat în scula dumneavoastră electrică.

Indicație: Acumulatorul se livrează parțial încărcat. Pentru a asigura funcționarea la capacitatea nominală a accumulatorului, înainte de prima utilizare încărcați complet acumulatorul în încărcător.

Accumulatorul cu tehnologie litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viață. O întrerupere a procesului de încărcare nu dăunează acumulatorului.

Accumulatorul cu tehnologie litiu-ion este protejat prin „Electronic Cell Protection (ECP)“ împotriva descărcării profunde. Când acumulatorul s-a descărcat, scula electrică este deconectată printr-un circuit de protecție: dispozitivul de lucru nu se mai mișcă.

- După deconectarea automată a sculei electrice nu mai apăsați pe întrerupătorul pornit/oprit. Acumulatorul s-ar putea deteriora.

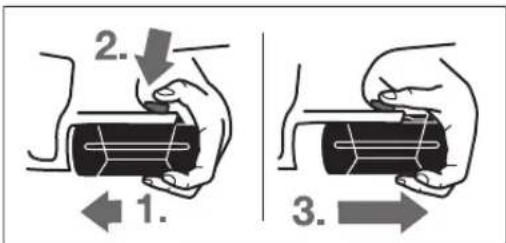

Extragerea accumulatorului

Acumulatorul 12 este prevăzut cu două trepte de blocare, care au rolul de a împiedica acumulatorul să cadă afară din scula electrică, în cazul apăsării involuntare a tastei de deblocare a acumulatorului 13. Cât timp acumulatorul este introdus în scula electrică, el este ținut pe poziție prin forța elastică a unui arc.

Pentru extragerea accumulatorului 12:

• Împingeți acumulatorul spre talpa sculei electrice (1.) și a-păsați simultan tasta de deblocare 13 (2.).
• Trageți accumulatorul afară din scula electrică, până când devine vizibilă o dungă roșie (3.).
• Apăsați încă o dată tasta de deblocare 13 și extrageți complet acumulatorul.

Indicatorul nivelului de încărcare al accumulatorului

Cele trei LED-uri verzi ale indicatorului stării de încărcare a accumulatorului 15 indică nivelul de încărcare a accumulatorului 12. Din considerente legate de siguranță, afișarea stării de încărcare a accumulatorului poate fi activată numai atunci când scula electrică este oprită.

- Apăsați tasta 16, pentru afișarea stării de încărcare (acest lucru este posibil și cu accumulatorul extras). După aproximativ 5 secunde indicatorul stării de încărcare se stinge automat.

LED Capacitate

Lumină continuă 3 x verde ≥

2/3

Lumină continuă 2 x verde ≥

1/3

Lumină continuă 1 x verde <1/3

Lumină intermitentă 1 x verde rezervă

Dacă, după apăsarea tastei 16 nu se aprinde niciun LED, în-seamnă că accumulatorul este defect și trebuie schimbat.

În timpul procesului de încărcare cele trei LED-uri verzi se aprind unul după celălalt și se sting pentru scurt timp. Acumulatorul este complet încărcat, atunci când cele trei LED-uri verzi luminează continuu. Aproximativ 5 minute după ce acumulatorul s-a încărcat complet, cele trei LED-uri verzi se sting din nou.

Accumulatorul este prevăzut cu sistem NTC de supraveghere a temperaturii care permite încărcarea în domeniul de temperaturi cuprinse între 0 °C și 45 °C. Astfel se obține o durată de viață mai îndelungată a accumulatorilor.

Mâner suplimentar

▶ Folosiți scula electrică numai împreună cu mânerul suplimentar 17.

Rotirea mânerului suplimentar (vezi figura A)

Puteți întoarce mânerul suplimentar 17 cum vreți, pentru a ajunge într-o poziție de lucru sigură și comodă.

- R o t i ți şurubul fluture de reglare a mânerului suplimentar 11 în sens contrar mişcării acelor de ceasornic și întoarceți mânerul suplimentar 17 în poziția dorită. Apoi strângeți din nou la loc şurubul-fluture 11 rotindu-l în sensul mişcării acelor de ceasornic.

Reglarea adâncimii de găurire (vezi figura B)

Cu limitatorul de adâncime 1 poate fi reglată adâncimea de găurire X dorită.

• Apăsați tasta de reglare a adâncimii de găurire 10 și introducți limitatorul de adâncime în mânerul suplimentar 17.
  Portiunea striată de pe limitatorul de reglare a adâncimii 1 trebuie să fie îndreptată în jos.
• Împingeți accesoriiul SDS-plus până la punctul de oprire în sistemul de prindere SDS-plus 2. Altfel, mobilitatea accesoriiului SDS-plus ar putea duce la un reglaj greșit al adâncimii de găurire.
• Trageți afară limitatorul de adâncime într-atât încât distanța dintre vârful burghiului și vârful limitatorului de adâncime să fie egală cu adâncimea de găurire X dorită.

Alegerea mandrinei și a accesoriiilor

Pentru găurirea cu percuție vă sunt necesare accesorii cu sistem de prindere SDS-plus care se introduc în mandrina SDS-plus.

Pentru găurirea fără percuție în lemn, metal, ceramică sau material plastic cât și pentru înșurubare se folosesc accesorii fără sistem de prindere SDS-plus (de exemplu burghie cu tijă cilindrică). Pentru aceste accesorii aveți nevoie de o mandrină rapidă respectiv de o mandrină cu coroană dințată.

158 | Română

Schimbarea mandrinei rapide

Pentru a putea lucra cu accesorii fără sistem de prindere SDS-plus (de exemplu burghie cu tijă cilindrică), trebuie să montați o mandrină corespunzătoare (mandrină cu coroană dințată sau mandrină rapidă, accesorii).

Montarea mandrinei rapide (vezi figura C)

• Curățați capătul de introducere al tijei de prindere și gre- sati-l ușor.
• Montați mandrina rapidă 18 rotindu-i tija de prindere în sistemul de prindere accesorii, până când se blochează de la sine.
• Verificați blocajul trăgând de mandrina rapidă.

Extragerea mandrinei rapide

- Împingeți spre spate dispozitivul de blocare 4 și demontați mandrina rapidă 18.

Schimbarea accesoriiilor

Capacul de protectie împotriva prafului 3 împiedică în mare măsură pătrunderea prafului de găurire în sistemul de prinde-re a accesorilor, în timpul funcționării mașinii. Atunci când introduceți accesoriiul aveți grijă să nu deteriorați capacul de protectie împotriva prafului 3.

▶ Un capac de protectie impotriva prafului deteriorat trebuie inlocuit imediat. Se recomandă ca această operație să fie executată la un centru de service post-vânzări.

Montarea accesoriiilor cu sistem de prindere SDS-plus (vezi figura D)

Cu mandrina SDS-plus puteți schimba accesoriiul, simplu și comod, fără a utiliza unelte suplimentare.

• Curățați regulat capătul de introducere al accesoriului și gresați-l ușor.
• Introduceți accesoriiul prin rotire în sistemul de prindere a accesoriiilor până când se blochează automat.
• Verificați blocajul trăgând de accesoriu.

Accesoriiul cu sistem de prindere SDS-plus este proiectat a fi mobil. Din această cauză, la mersul în gol el se rotește excentric. Acest fapt nu afectează în niciun fel precizia de găurire, deoarece burghiul se autocentrează în timpul găuririi.

Demontarea accesoriiului cu sistem de prindere SDS-plus (vezi figura E)

- Împingeti spre spate manşonul de blocare 4 și extrageți accesoriiul.

Montarea accesoriiilor fără sistem de prindere SDS-plus (vezi figura F)

Indicație: Nu folosiți accesorii fără sistem de prindere SDS-plus pentru găurirea cu percuție sau pentru dăltuire! Accesoriiile fără sistem de prindere SDS-plus și mandrina acestora se deteriorează dacă sunt folosite la găurirea cu percuție și la dăltuire.

• Montați mandrina rapidă 18.

• Fixați bucșa posterioară 20 a mandrinei rapide 18 și rotiți bucșa anterioară 19 în sens contrar direcției de mișcare a acelor de ceasornic, până când accesoriiul poate fi introdus.

• Fixați bucșa posterioară a mandrinei rapide 18 și rotiți puternic cu mâna bucșa anterioară în sensul mișcării acelor de ceasornic până când nu se mai aude zgomotul de desclichetare. Astfel mandrina se blochează automat.

• Verifica ti fixarea sigură trăgând de accesoriu.

Indicație: Dacă sistemul de prindere a accesoriiilor a fost deschis până la punctul de oprire, în momentul răsucirii acestuia în vederea închiderii, este posibil să se audă un zgomot de zăvorâre iar sistemul de prindere a accesoriiilor să nu se închidă. În acest caz rotiți o dată bucșa anterioară 19 în sens contrar mișcării acelor de ceasornic. După aceasta sistemul de prindere a accesoriiilor poate fi închis.

- Rotiți comutatorul stop percuție/stop rotație 11 aducându-l în poziția „găurire“.

Extragerea accesoriiilor fără sistem de prindere SDS-plus (vezi figura G)

- Fixați bucșa posterioară 20 a mandrinei rapide și rotiți bucșa anterioară 19 a mandrinei rapide în sens contrar mișcării acelor de ceasornic, până când accesoriiul poate fi extras.

Aspirarea prafului cu dispozitiv de aspirare (ac- cesorii)

▶ Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere. Anumite pulberi cum sunt pulperea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales în combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protecție a lemnului). Materia-le care conțin azbest nu pot fi prelucrate decât de către specialiști.

• Folosiți pe cât posibil o instalație de aspirare a prafului adecvată pentru materialul prelucrat.
• Asigurati buna ventilatie a locului de muncă.

- Este recomandabil să se utilizeze o mască de protecție a respirației având clasa de filtrare P2.

Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.

Evitați acumulările și depunerile de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.

Montarea dispozitivului de aspirare (vezi figura H)

Pentru aspirarea prafului este necesar un dispozitiv de aspirare (accesoriu special). În timpul găuririi, dispozitivul de aspirare se retractează prin forța elastică a resortului, astfel încât capul de aspirare să fie ținut permanent strâns lipit de substrat.

• Apăsați tasta de reglare a limitatorului de adâncime 10 și extrageți limitatorul de reglare a adâncimii 1. Apăsați din nou tasta 10 și introduceți dispozitivul de aspirare din par-tea din față în mânerul suplimentar 17.
• Racordati un furtun de aspirare (diametru 19 mm, accesoriu) la orificiul de aspirare 21 al dispozitivului de aspirare.

Română | 159

Aspiratorul de praf trebuie să fie adecvat pentru materialul de prelucrat.

Pentru aspirarea pulverilor extrem de nocive, cancerigene sau uscate, folositi un aspirator special.

Reglarea adâncimii de găurire la dispozitivul de aspirare (vezi figura I)

Puteți fixa adâncimea de găurire dorită X și cu dispozitivul de aspirare deja montat.

• Împingeți accesoriiul SDS-plus până la punctul de oprire în sistemul de prindere SDS-plus 2. Altfel, mobilitatea accesoriiului SDS-plus ar putea duce la un reglaj greșit al adâncimii de găurire.
• Slăbiti şurubul-fluture 25 de pe dispozitivul de aspirare.
• Fixați scula electrică, fără a o porni, pe locul unde urmează să găuriți. Accesoriiul cu sistem de prindere SDS-plus trebuie să se sprijine pe această suprafață.
• Deplasați astfel tubul de ghidare 26 al dispozitivului de aspirare în suportul său, încât capul de aspirare să se sprijine pe suprafața de găurire. Nu împingeți tubul de ghidare 26 peste tubul telescopic 24 mai mult decât este necesar, pentru ca să rămână vizibilă o parte cât mai mare a scalei tubului telescopic 24.
• Strângeti din nou bine şurubul-fluture 25. Slăbiți şurubul de blocare 22 de pe limitatorul de reglare a adâncimii al dispozitivului de aspirare.
• Deplasați astfel limitatorul de reglare a adâncimii 23 pe tubul telescopic 24, încât distanța X din figură să corespundă adâncimii de găurire dorite de dumneavoastră.
• Strângeti şurubul de blocare 22 în această poziție.

Functionare

Punere în funcțiune

Montarea accumulatorului

▶ Folosiți numai accumulatori cu tehnologie litiu-ion originali Bosch având aceeași tensiune cu cea specificată pe plăcuța indicatoare a sculei dumneavoastră electrice. Întrebuințarea altor accumulatori poate duce la răniri și pericol de incendii.
- Aduceți comutatorul de schimbare a direcției de rotație 7 în poziția din mijloc pentru a proteja scula electrică împotriva pornirii accidentale.
- Împingeți apăsând din partea din față accumulatorul 12 încărcat și introduceți-l în talpa sculei electrice. Împingeți complet accumulatorul în talpa de fixare, până când dunga roșie nu se mai vede deloc iar accumulatorul este fixat în condiții de siguranță.

Reglarea modului de functionare

Cu ajutorul comutatorului „găurire/găurire cu percuție“ 9 selectați modul de funcționare al sculei electrice.

Indicație: Nu modificați modul de funcționare decât cu scula electrică oprită! în caz contrar scula electrică se poate deteriora.

- Pentru schimbarea modului de functionare răsuciți comutatorul „găurire/găurire cu percuție“ 9 aducându-l în poziția dorită.

Pozitie pentru găurire cu percuție în beton sau piatră

Pozitie pentru găurire fără percuție în lemn, metal, ceramică și material plastic cât și pentru înșurubare

Reglarea directiei de rotație (vezi figura J)

Ω Funcționare cu rotire spre dreapta: împingeți comutatorul de schimbare a direcției de rotație 7 până la punctul de oprire spre stânga.

Ω Funcționare cu rotire spre stânga: împingeți comutatorul de schimbare a direcției de rotație 7 până la punctul de oprire spre dreapta.

Reglați întotdeauna spre dreapta direcția de rotație la găuri-rea cu percuție și la cea fără percuție.

Pornire/oprire

- Pentru pornirea sculei electrice apăsați întrerupătorul pornit/oprit 8.

La prima punere în funcțiune a sculei electrice este posibil să se producă o întârziere a pornirii acesteia, datorită faptului că partea electronică a sculei electrice trebuie mai întâi să se configureze.

Pentru a economisi energie, tineți scula electrică pornită nu-mai atunci când o folosiți.

- Pentru oprirea sculei electrice eliberați întrerupătorul pornit/oprit 8.

Reglarea turației/numărului de percuții

Puteți regla fără trepte turația/numărul de percuții al sculei electrice deja pornite prin varierea forței de apăsare exercitate asupra întrerupătorului pornit/oprit 8.

O apăsare ușoară a întrerupătorului pornit/oprit 8 are drept efect o turație/număr de percuții scăzut. O dată cu creșterea apăsării se mărește și turația/numărul de percuții.

Cuplaj de suprasarcină

Dacă accesoriiul se blochează sau se agață, se întrerupe antrenarea la arborele portburghiu. Din cauza forțelor care apar, trebuie să țineți întotdeauna bine scula electrică cu ambele mâini și să adoptați o poziție stabilă.
- Opriti scula electrică și slăbiti accesoriiul dacă scula electrică se blochează. Pornirea mașinii în timp ce dispozitivul de găurit este blocat generează recul.

Indicator de supraveghere a temperaturii

LED-ul roşu al indicatorului de supraveghere a temperaturii 14 semnalizează faptul că accumulatorul sau sistemul electronic al sculei electrice (atunci când accumulatorul este introdus) nu se află în domeniul optim de temperatură. În acest caz scula electrică nu va funcționa deloc sau nu va funcționa la puterea nominală.

160 | Română

Supravegherea temperaturii accumulatorului:

• LED-ul 14 luminează continuu din momentul introducerii acumulatorului în încărcător: accumulatorul se află în afara domeniului temperaturilor de încărcare de la 0°C la 45°C și nu poate fi încărcat.
• LED-ul roșu 14 clipește atunci când se apasă tasta 16 sau întrerupătorul pornit/oprit 8 (cu accumulatorul introdus): accumulatorul este în afara domeniului temperaturilor de lucru.
  – La o temperatură a accumulatorului de peste 70 °C se întrerupe alimentarea sculei electrice, până în momentul în care accumulatorul revine din nou în domeniul optim al temperaturilor.

Supravegherea temperaturii sistemului electronic al sculei electrice:

• LED-ul roşu 14 se aprinde și luminează continuu în momentul apăsării întrerupătorului pornit/oprit 8: Temperatura părții electronice a sculei electrice este mai mică de 5 °C sau mai mare de 75 °C.
  – La o temperatură de peste 90 °C sistemul electronic al sculei electrice se deconectează, rămânând deconectat până când temperatura revine din nou în domeniul admis al temperaturilor.

Instrucțiuni de lucru

Amortizor de vibrații

Amortizorul de vibrații integrat reduce vibrațiile care apar.

Mânerul Softgrip mărește gradul de siguranță la alunecare asigurând astfel mai buna prindere și manevrabilitate a sculei electrice.

- Pentru a folosi în mod optim funcția de amortizare a vibrațiilor, prindeți scula electrică de partea de sus a mânerului.

Montarea capetelor de şurubelniţă (vezi figura K)

Puneți scula electrică pe piuliță/șurub numai în stare oprită. Accesoriiile aflate în mișcare de rotație pot altfel aluneca.

Pentru a putea folosi capete de șurubelniță aveți nevoie de un suport universal 27 cu tijă de prindere SDS-plus (accesoriu).

• Curățați capătul de introducere al tijei de prindere și gre- sați-l ușor.
• Introduceți suportul universal în sistemul de prindere a accesoriiilor rotindu-l până se blochează automat în acesta.
• Verificați blocajul trăgând de suportul universal.
• Introduceți un cap de şurubelniță în suportul universal. Folosiți numai capete de şurubelniță potrivite pentru capul de şurub respectiv.

- Pentru extragerea suportului universal împingeți spre spate dispozitivul de blocare 4 și extrageți suportul universal 27 din sistemul de prindere a accesorilor.

Indicații privind manevrarea optimă a accumulatorului

Protejați acumulatorul împotriva umezelii și a apei.

Depozitați acumulatorul numai în domeniul de temperatură de la – 20 °C la 50 °C. Nu lăsați acumulatorul în autovehicul, de exemplu pe timpul verii.

Ocazional curățați fantele de ventilație ale accumulatorului cu o pensulă moale, curată și uscată.

Un timp de funcționare considerabil diminuat după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit.

Respectați instrucțiunile privind eliminarea.

Întreținere și service

Întreținere și curățare

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

Pentru a lucra bine și sigur păstrați curate scula electrică și fantele de aerisire.

Un capac de protecție împotriva prafului deteriorat trebuie înlocuit imediat. Se recomandă ca această operație să fie executată la un centru de service post-vânzări.

- După fiecare utilizare curățați sistemul de prindere a accesoriilor 2.

Asistență clienti și consultanță privind utilizarea

Serviciul de asistență clienti vă răspunde la întrebări privind repararea și întreținerea produsului dumneavoastră cât și pie- sele de schimb. Găsiți desenele de ansamblu și informații privind piesele de schimb și la:

www.bosch-pt.com

Echipa de consultanță Bosch vă răspunde cu plăcere la întrebări privind produsele noastre și accesoriiile acestora.

În caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre, conform plăcuței indicatoare a tipului produsului.

România

Robert Bosch SRL

Centru de service Bosch

Str. Horia Măcelariu Nr. 30-34

013937 Bucureşti

Tel. consultanță clienti: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-romania.ro

Български|161

Transport

Accumulatorii Li-lon integrați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier fără restricții de către utilizator. În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expediții) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.

Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului.

Vă rugăm să respectați eventualele norme naționale suplimentare.

Eliminare

Sculele electrice, accumulatorii, accesoriiile și ambalajele trebuie direcționate către o stație de revalorificare ecologică.

Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz, iar conform Directivei Europene 2006/66/CE, acumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o stație de reciclare ecologică.

Accumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful „Transport“, pagina 161.

Sub rezerva modificărilor.

Български
