Tipo di prodotto	Perforatore-scalpello senza fili
Marca	Bosch
Modello	GBH 36 V-EC Compact Professional
Tensione nominale	36 V
Tipo di batteria	Ioni di litio (sistema Bosch Professional 36 V)
Portautensile	SDS-plus
Energia di impatto (EPTA 05/2016)	1,9 J
Numero di colpi a vuoto (velocità max.)	4500 colpi/min
Velocità di rotazione (velocità max.)	0–4500 giri/min
Diametro di foratura max. nel calcestruzzo	22 mm
Diametro di foratura max. nel metallo	13 mm
Diametro di foratura max. nel legno	30 mm
Peso	2,6 kg (senza batteria)
Dimensioni (L × A)	321 × 191 mm
Funzioni principali	Perforazione, scalpellatura, foratura senza percussione
Vibration Control	Sì, impugnatura anti-vibrazioni
Electronic Precision Control (EPC)	Sì, avviamento progressivo e velocità variabile
Reversibilità	Sì, marcia avanti/indietro
Protezione da sovraccarico	Sì, accoppiatore di sicurezza
Livello sonoro (pressione acustica)	88 dB(A)
Livello sonoro (potenza acustica)	99 dB(A)
Manutenzione e pulizia	Pulire le fessure di ventilazione con una spazzola asciutta; controllare regolarmente il portautensile
Ricambi e riparabilità	Spazzole, portautensile, interruttore, gruppo ingranaggi disponibili presso il servizio assistenza Bosch

Domande frequenti - GBH 36 V-EC Compact Professional BOSCH

Quali batterie sono compatibili con il GBH 36 V-EC Compact?

Questo utensile utilizza esclusivamente le batterie Bosch Professional 36 V della serie GBA 36V (es. GBA 36V 2.0 Ah, 4.0 Ah, ecc.). Non è compatibile con batterie da 18 V o di altre marche.

Posso utilizzare il perforatore senza percussione per avvitare o forare il legno?

Sì, grazie alla modalità foratura senza percussione (posizione di selezione). Basta ruotare il selettore di modalità sul simbolo della punta da trapano. Attenzione: l'utensile è pesante per l'avvitamento intensivo.

Qual è la differenza tra SDS-plus e SDS-max?

Il SDS-plus è progettato per trapani a percussione leggeri e medi (fino a 26 mm nel calcestruzzo). Il SDS-max è per grandi perforatori (> 26 mm). Il GBH 36 V-EC Compact è con SDS-plus.

Come cambiare lo scalpello sul GBH 36 V-EC Compact?

Ruotare l'anello di bloccaggio in posizione Vario-Lock (simbolo lucchetto aperto) per rilasciare lo scalpello. Inserire l'utensile ruotando leggermente fino allo scatto. Verificare il fissaggio prima dell'uso.

Quando è necessario sostituire le spazzole?

Le spazzole sono accessibili tramite cappucci laterali. Sostituirle quando la lunghezza residua è inferiore a 5 mm. Utilizzare solo spazzole originali Bosch.

L'utensile si ferma improvvisamente, cosa fare?

Il giunto di sicurezza si è attivato (sovraccarico). Rilasciare il grilletto, rimuovere la batteria, verificare che l'utensile non sia bloccato. Reinserire la batteria e riprendere il lavoro a carico ridotto.

Come pulire il filtro antipolvere?

Il filtro si trova sotto il cappuccio in gomma sulla parte posteriore. Rimuoverlo e picchiettare o spazzolare delicatamente. Non lavare con acqua. Sostituirlo se danneggiato.

Posso utilizzare un adattatore per riduzione di tensione?

No, l'utensile è predisposto solo per funzionare con batterie 36 V. Non utilizzare mai un adattatore di rete o batterie di altra tensione, altrimenti si rischiano danni.

Qual è la garanzia commerciale?

Bosch offre 2 anni di garanzia di fabbrica (più estensione possibile tramite registrazione). La garanzia copre i difetti di materiale e di fabbricazione. Le batterie hanno una garanzia separata di 1 anno.

Dove trovare il manuale di istruzioni completo?

Il manuale è disponibile gratuitamente in formato PDF su notice-facile.com in download diretto. Dettaglia tutte le norme di sicurezza e di utilizzo.

MANUALE UTENTE GBH 36 V-EC Compact Professional BOSCH

it Istruzioni originali

Avvertenze generali di pericolo per elettroutensili

AVVERTENZA

Leggere tutte le avvertenze di peri- colo e le istruzioni operative. In

caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

Sicurezza della postazione di lavoro

• Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
  Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
• Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'elettroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

44 | Italiano

Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
- Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che si-ano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interrutto-re di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elettroutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.
Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elet-troutensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.
Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.

Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.
In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli elettroutensili

Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.
Non utilizzare mai elettroutensili con interruttori difet- tosi. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.
Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.
Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elettroutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
▶ Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affiliati s'inceppano meno frequentemente e sono più facili da condurre.
Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

Trattamento ed utilizzo appropriato di utensili dotati di batterie ricaricabili

Caricare la batteria ricaricabile solo ed esclusivamente nei dispositivi di carica consigliati dal produttore. Per un dispositivo di carica previsto per un determinato tipo di

Italiano | 45

batteria sussiste pericolo di incendio se viene utilizzato con un tipo diverso di batteria ricaricabile.

Avere cura d'impiegare negli elettroutensili solo ed esclusivamente batterie ricaricabili esplicitamente previste. L'uso di batterie ricaricabili di tipo diverso potrà dare insorgenza a lesioni e comportare il rischio d'incendi.
Non avvicinare batterie non utilizzate a fermagli, monete, chiavi, chiodi, viti e neppure ad altri piccoli oggetti metallici che potrebbero provocare un cavallottamento dei contatti. Un eventuale corto circuito tra i contatti dell'accumulatore potrà dare origine a bruciature o ad incendi.
In caso d'impiego errato si provoca il pericolo di fuoriuscita di liquido dalla batteria ricaricabile. Evitarne assolutamente il contatto. In caso di contatto accidentale, sciacquare accuratamente con acqua. Rivolgersi immediatamente al medico, qualora il liquido dovesse entrare in contatto con gli occhi. Il liquido fuoriuscito dalla batteria ricaricabile potrà causare irritazioni cutanee o ustioni.

Assistenza

Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

Indicazioni di sicurezza per martelli

▶ Portare cuffie di protezione. L'effetto del rumore può provocare la perdita dell'udito.
Utilizzare le impugnature supplementari, se sono fornite in dotazione con l'elettroutensile. La perdita di controllo sull'elettroutensile può comportare il pericolo di incidenti.
▶ Tenere l'apparecchio per le superfici isolate dell'impegnatura qualora venissero effettuati lavori durante i quali l'accessorio oppure la vite potrebbe venire a contatto con cavi elettrici nascosti. Il contatto con un cavo sotto tensione può mettere sotto tensione anche parti metalliche dell'apparecchio, causando una scossa elettrica.
Al fine di rilevare linee di alimentazione nascoste, utilizzare adatte apparecchiature di ricerca oppure rivolgersi alla locale società erogatrice. Un contatto con linee elettriche può provocare lo sviluppo di incendi e di scosse elettriche. Danneggiando linee del gas si può creare il pericolo di esplosioni. Penetrando una tubazione dell'acqua si provocano seri danni materiali.
Durante le operazioni di lavoro è necessario tenere l'elettroutensile sempre con entrambe le mani ed adottare una posizione di lavoro sicura. Utilizzare con sicurezza l'elettroutensile tenendolo sempre con entrambe le mani.
- Assicurare il pezzo in lavorazione. Un pezzo in lavorazione può essere bloccato con sicurezza in posizione solo utilizzando un apposito dispositivo di serraggio oppure una morsa a vite e non tenendolo con la semplice mano.

Prima di posare l'elettroutensile, attendere sempre fino a quando si sarà fermato completamente. L'accessorio può incepparsi e comportare la perdita di controllo dell'elettroutensile.
▶ Non aprire la batteria. Vi è il pericolo di un corto circuito.

Proteggere la batteria ricaricabile dal calore, p. es. anche dall'irradiamento solare continuo, dal fuoco, dall'acqua e dall'umidità. Esiste pericolo di esplosione.

In caso di difetto e di uso improprio della batteria ricaricabile vi è il pericolo di una fuoriuscita di vapori. Far entrare aria fresca e farsi visitare da un medico in caso di disturbi. I vapori possono irritare le vie respiratorie.
Utilizzare la batteria ricaricabile esclusivamente insieme all'elettroutensile Bosch. Solo in questo modo la batteria ricaricabile viene protetta da sovraccarico pericoloso.
Se si usano oggetti appuntiti, come ad es. chiodi o un cacciavite, oppure se si esercita forza dall'esterno, la batteria ricaricabile può danneggiarsi. Può verificarsi un cortocircuito interno e la batteria può incendiarsi, emettere fumo, esplodere o surriscaldarsi.

Descrizione del prodotto e caratteristiche

Leggere tutte le avvertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Si prega di aprire la pagina ribaltabile su cui si trova raffigurata schematicamente la macchina e lasciarla aperta mentre si legge il manuale delle Istruzioni per l'uso.

Uso conforme alle norme

L'elettroutensile è ideale per forature battenti in calcestruzzo, mattoni e roccia. Lo stesso è inoltre adatto per forature non battenti nel legno, nel metallo, nella ceramica ed in materiali sintetici. Elettroutensili con regolazione elettronica e rotazione destrorsa/sinistrorsa sono adatti anche per avvitare.

Componenti illustrati

La numerazione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trova sulla pagina con la rappresentazione grafica.

1 Guida di profondità
2 Portautensili SDS-plus
3 Protezione antipolvere
4 Mandrino di serraggio
5 Sistema antivibrazione

6 Impugnatura (superficie di presa isolata)

7 Commutatore del senso di rotazione

46 | Italiano

8 Interruttore di avvio/arresto
9 Selettore «foratura/foratura a martello»
10 Tasto per la regolazione dell'asta di profondità
11 Vite ad alette per la regolazione dell'impugnatura supplementare

12 Batteria ricaricabile*

13 Tasto di sbloccaggio della batteria ricaricabile

14 Indicatore del controllo della temperatura

15 Indicatore dello stato di carica della batteria

16 Tasto per indicatore dello stato di carica

17 Impugnatura supplementare (superficie di presa isolata)

18 Mandrino autoserrante*

19 Boccola anteriore del mandrino autoserrante a serraggio rapido*

20 Boccola posteriore del mandrino autoserrante a serraggio rapido*

21 Apertura di aspirazione per Saugfix*

22 Vite di bloccaggio aspiratore Saugfix*

23 Boccola di profondità Saugfix ^A

24 Tubo telescopico Saugfix*

25 Vite ad alette Saugfix*

26 Tubo di guida Saugfix*

27 Supporto universale con gambo di alloggiamento SDS-plus*

*L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio completo è contenuto nel nostro programma accessori.

Dati tecnici

Martello perforatore GBH 36 V-EC Compact

Codice prodotto		3 611 J03 R..
Regolazione del numero di giri		●
Rotazione destrorsa/sinistrorsa		●
Tensione nominale	V= 36
Potenza nominale assorbita	W	430
Potenza resa	W	320
Frequenza colpi	min1	0-4850
Forza colpo singolo corrispondente alla EPTA-Procedure 05/2009	J	1,8
Numero di giri	min1	0-1500
Mandrino portautensile		SDS-plus
Diametro collare alberino	mm 48
Diametro di foratura max.:
- C a l c e s t r u z z o	mm	18
- Acciaio	mm	13
- L e g n a m e	mm	30
Diametro max. delle viti	mm	6
Peso in funzione della EPTA-Procedure 01:2014	kg 2,7-3,3*
* in funzione della batteria ricaricabile utilizzata

Batteria ricaricabile

Temperatura ambiente consentita
- durante la carica	°C	0...+45
- durante il funzionamento a e per lo stoccaggio	°C	-20...+50
Batterie raccomandate	GBA 36V x,xAh H-.
* prestazioni limitate in presenza di temperature <0 °C

Informazioni sulla rumorosità e sulla vibrazione

Valori di emissione acustica rilevati conformemente a EN 60745-2-6.

Il livello di pressione acustica stimato A della macchina ammonta a dB(A): livello di rumorosità 91 dB(A); livello di potenza acustica 102 dB(A). Incertezza della misura K = 3 dB.

Usare la protezione acustica!

Valori complessivi di oscillazione a_h (somma vettoriale delle tre direzioni) e incertezza della misura K misurati conformemente alla norma EN 60745-2-6:

Forature a percussione nel calcestruzzo: a_h = 16 m/s² , K = 1.9 m/s²

Forature nel metallo: a_h<2,5m/s² , K=1,5 m/s ²

Avvitamento: a_n<2,5m/s , K=1.5 m/s ²

Il livello di vibrazioni indicato nelle presenti istruzioni è stato rilevato seguendo una procedura di misurazione conforme alla norma EN 60745 e può essere utilizzato per confrontare gli elettroutensili. Lo stesso è idoneo anche per una valutazione temporanea della sollecitazione da vibrazioni.

Il livello di vibrazioni indicato rappresenta gli impieghi principali dell'elettroutensile. Qualora l'elettroutensile venisse utilizzato tuttavia per altri impieghi, con accessori e utensili da innesto differenti oppure con manutenzione insufficiente, il livello di vibrazioni può differire. Questo può aumentare sensibilmente la sollecitazione da vibrazioni per l'intero periodo di tempo operativo.

Per una valutazione precisa della sollecitazione da vibrazioni bisognerebbe considerare anche i tempi in cui l'apparecchio è spento oppure è acceso ma non è utilizzato effettivamente. Questo può ridurre chiaramente la sollecitazione da vibrazioni per l'intero periodo operativo.

Adottare misure di sicurezza supplementari per la protezione dell'operatore dall'effetto delle vibrazioni come p.es.: manutenzione dell'elettroutensile e degli accessori, mani calde, organizzazione dello svolgimento del lavoro.

Montaggio

Caricare la batteria

Utilizzare esclusivamente stazioni di ricarica per batterie riportate sulla pagina con gli accessori. Soltanto queste stazioni di ricarica per batterie sono adattate alle batterie in ioni di litio utilizzate nell'elettroutensile in dotazione.

Nota bene: La batteria ricaricabile viene fornita parzialmente carica. Per garantire l'intera potenza della batteria ricaricabile, prima del primo impiego ricaricare completamente la batteria ricaricabile nella stazione di ricarica.

Italiano | 47

La batteria ricaricabile a ioni di litio può essere ricaricata in qualsiasi momento senza ridurne la durata. Un'interruzione dell'operazione di ricarica non danneggia la batteria ricaricabile.

La batteria ricaricabile agli ioni di litio è protetta dalla «Electronic Cell Protection (ECP)» contro lo scaricamento completo. In caso di batteria scarica l'elettroutensile si spegne attraverso un interruttore automatico: Il portautensile od accessorio non si muove più.

Dopo la disattivazione automatica dell'elettroutensile non continuare a premere l'interruttore di avvio/arresto. La batteria ricaricabile potrebbe subire dei danni.

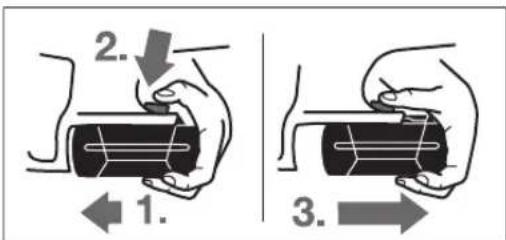

Rimozione della batteria ricaricabile

La batteria ricaricabile 12 è dotata di due inserti di bloccaggio che devono impedire la caduta della batteria ricaricabile in caso di pressione accidentale del tasto di sbloccaggio della batteria ricaricabile 13. Fintanto che la batteria ricaricabile è inserita nell'elettroutensile, la stessa è tenuta in posizione tramite una molla.

Per la rimozione della batteria ricaricabile 12:

• Premere la batteria ricaricabile contro la base dell'elettro- utensile (1.) e contemporaneamente sul tasto di sbloccag- gio 13 (2.).
• Estrarre la batteria ricaricabile dall'elettroutensile fino a quando è visibile una striscia rossa (3.).
• Premere nuovamente il tasto di sbloccaggio 13 e rimuovere completamente la batteria ricaricabile.

Indicatore dello stato di carica della batteria

I tre LED verdi dell'indicatore dello stato di carica della batteria 15 indicano lo stato di carica della batteria ricaricabile 12. Per ragioni di sicurezza l'interrogazione dello stato di carica è possibile esclusivamente ad elettroutensile spento.

- Premere il tasto 16 per visualizzare lo stato di carica (possibile anche senza batteria ricaricabile). Dopo ca. 5 secondi l'indicatore dello stato di carica si spegne automaticamente.

LED Autonomia

Luce continua 3 x verde ≥

2/3

Luce continua 2 x verde ≥1/3

Luce continua 1 x verde <1/3

Luce lampeggiante 1 x verde Riserva

Se dopo aver premuto il tasto 16 non vi è alcun LED illuminato, la batteria ricaricabile è difettosa e deve essere sostituita. Durante il processo di carica i tre LED verdi sono illuminati uno dopo l'altro e si spengono brevemente. La batteria ricaricabile è completamente carica quando i tre LED verdi sono il

luminati permanentemente. Circa 5 minuti dopo che la batteria ricaricabile è stata caricata completamente, i tre LED verdi si spengono di nuovo.

La batteria ricaricabile è dotata di un sensore NTC per il controllo della temperatura che permette operazioni di ricarica solo entro un campo di temperatura tra 0 °C e 45 °C. In questo modo si permette di raggiungere una lunga durata della batteria.

Impugnatura supplementare

Utilizzare il Vostro elettroutensile soltanto con l'impu-gnatura supplementare 17.

Orientare l'impugnatura supplementare (vedi figura A)

L'impugnatura supplementare 17 può essere spostata liberamente e regolata in modo da permettere di prendere una posizione di lavoro di assoluta maneggevolezza.

- Per la regolazione dell'impugnatura supplementare 11 girare la vite ad alette in senso antiorario e spostare l'impu-gnatura supplementare 17 sulla posizione richiesta. Una volta conclusa l'operazione, avvitare di nuovo forte la vite ad alette 11 in senso orario.

Regolazione della profondità di foratura (vedi figura B)

Tramite l'asta di profondità 1 è possibile determinare la profondità della foratura richiesta X.

- Premere il pulsante per la regolazione dell'asta di profondità 10 ed applicare l'asta di profondità nell'impugnatura supplementare 17.

La scanalatura all'asta di profondità 1 deve indicare verso il basso.

- Spingere l'utensile accessorio SDS-plus fino alla battuta nell'attacco dell'utensile SDS-plus 2. In caso contrario la mobilità dell'utensile accessorio SDS-plus può impedire che la profondità della foratura possa essere regolata correttamente.

- Estrarre l'asta di profondità fino a quando la distanza tra l'estremità della punta e l'estremità della guida profondità corrisponde alla richiesta profondità della foratura X.

Scelta del mandrino portapunta e degli utensili

Per effettuare forature battenti sono necessari utensili SDS-plus che vengono inseriti nel mandrino portapunta SDS-plus. Per forature non battenti nel legname, nel metallo, nella ceramica e nei materiali sintetici nonché per l'avvitamento vengono utilizzati utensili senza SDS-plus (p.es. punta con gambo cilindrico). Per questi utensili è necessario un mandrino autoserrante oppure un mandrino a cremagliera.

Sostituzione del mandrino autoserrante

Per poter lavorare con utensili senza SDS-plus (p.es. punte con bussola cilindrica) si deve montare un mandrino porta-punta apposito (mandrino a cremagliera oppure autoserrante, accessori opzionali).

48 | Italiano

Inserimento del mandrino autoserrante (vedi figura C)

• Pulire l'estremità del gambo di alloggiamento dell'accessorio ed applicarvi un leggero strato di grasso.
• Inserire il mandrino autoserrante 18 con il gambo di alloggiamento nel mandrino portautensile ruotandolo fino a quando sarà arrivato a bloccarsi autonomamente.
• Controllare il bloccaggio tirando al mandrino autoserrante.

Rimozione del mandrino autoserrante

- Spingere il mandrino di serraggio 4 indietro e rimuovere il mandrino autoserrante 18.

Cambio degli utensili

La protezione antipolvere 3 ha la funzione di impedire in larga misura che la polvere provocata forando possa arrivare a penetrare nel mandrino portautensile durante la fase di funzionamento. Applicando l'accessorio, attenzione a non danneggiare la protezione antipolvere 3.

▶ Una protezione antipolvere danneggiata deve essere sostituita immediatamente. Si consiglia di affidare l'operazione ad un Centro di Assistenza Clienti.

Montaggio dell'utensile accessorio SDS-plus (vedi figura D)

Con il mandrino portapunta SDS-plus è possibile sostituire l'utensile accessorio in modo facile e comodo senza l'impiego di ulteriori attrezzi.

• Pulire il gambo dell'utensile accessorio ed applicarvi un leggero strato di grasso.
• Applicare l'accessorio nel mandrino portautensile ruotandolo fino a farlo sarà arrivato a bloccarsi autonomamente.
• Controllare il bloccaggio tirando l'accessorio.

Il sistema dell'accessorio SDS-plus è un sistema mobile. In questo modo si ha una deviazione della rotazione nel corso del funzionamento a vuoto. Questo fatto non ha nessun effetto sulla precisione della foratura perché la centratura del foro avviene automaticamente nel corso della foratura.

Smontaggio dell'utensile accessorio SDS-plus (vedi figura E)

- Spingere il mandrino di serraggio 4 all'indietro ed estrarre l'accessorio.

Inserimento di accessori senza SDS-plus (vedi figura F)

Nota bene: Per eseguire forature battenti oppure lavori di scalpellatura non utilizzare mai utensili senza SDS-plus! Utensili non dotati del sistema SDS-plus ed i mandrini portapunta vengono danneggiati nel corso di lavori di foratura a martello e di scalpellatura.

• Inserire il mandrino a serraggio rapido 18.
• Bloccare la boccola posteriore 20 del mandrino autoserrante 18 e ruotare la boccola anteriore 19 in senso antiorario fino a rendere possibile l'inserimento dell'utensile. Inserirvi l'utensile accessorio.
• Tenere bloccata la boccola posteriore del mandrino autoserrante 18 e ruotare con forza a mano la boccola anteriore in senso antiorario fino a quando non si percepirà più nessuno scatto di giro a vuoto. In questo modo il mandrino portapunta viene bloccato automaticamente.
• Controllare la sede fissa tirando sull'utensile.

Nota bene: Qualora il mandrino portautensile fosse stato aperto fino alla battuta è possibile che chiudendolo sia udibile un rumore di grattamento e che il mandrino portautensile non si chiuda.

In questo caso ruotare una volta la boccola anteriore 19 in senso antiorario. Successivamente sarà possibile chiudere il mandrino portautensile.

- Ruotare l'interruttore arresto rotazione/percussione 11 nella posizione «Foratura».

Estrazione di accessori senza SDS-plus (vedi figura G)

- Tenere ferma saldamente la boccola posteriore 20 del mandrino a serraggio rapido e ruotare la boccola anteriore 19 del mandrino a serraggio rapido in senso antiorario fino a quando l'utensile accessorio può essere rimosso.

Aspirazione polvere con aspiratore Saugfix (accessori)

▶ Polveri e materiali come vernici contenenti piombo, alcuni tipi di legname, minerali e metalli possono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratorie dell'operatore oppure delle persone che si trovano nelle vicinanze.
Determinate polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contenente amianto deve essere lavorato esclusivamente da personale specializzato.
- Utilizzare possibilmente un'aspirazione polvere adatta per il materiale.
- Provvedere per una buona aerazione del posto di lavoro.
- Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.
Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.

▶ Evitare accumuli di polvere sul posto di lavoro. Le polveri si possono incendiare facilmente.

Montaggio dell'aspiratore Saugfix (vedi figura H)

Per l'aspirazione polvere è necessario un aspiratore Saugfix (accessorio opzionale). Quando si eseguono forature il dispositivo di aspirazione Saugfix si sposta all'indietro in modo che la testina del Saugfix possa essere tenuta sempre vicina alla base.

• Premere il tasto per la regolazione della battuta in profondità 10 ed estrarre la guida di profondità 1. Premere di nuovo il tasto 10 ed inserire dalla parte anteriore l'aspiratore Saugfix nell'impugnatura supplementare 17.
• Collegare un tubo di aspirazione (diametro 19 mm, accessorio opzionale) all'apertura di aspirazione 21 dell'aspiratore Saugfix.

L'aspirapolvere deve essere adatto per il materiale da lavorare.

Utilizzare un aspiratore speciale per l'aspirazione di polveri particolarmente nocive per la salute, cancerogene oppure polveri asciutte.

Italiano | 49

Regolazione della profondità della foratura al Saugfix (vedi figura I)

È possibile determinare la profondità della foratura X richiesta anche con aspiratore Saugfix montato.

• Spingere l'utensile accessorio SDS-plus fino alla battuta nell'attacco dell'utensile SDS-plus 2. In caso contrario la mobilità dell'utensile accessorio SDS-plus può impedire che la profondità della foratura possa essere regolata correttamente.
• Allentare la vite ad alette 25 all'aspiratore Saugfix.
• Applicare l'elettroutensile sul punto di foratura poggiandolo bene e senza accenderlo. Così facendo, l'accessorio SDS-plus deve poggiare sulla superficie.
• Spingere il tubo di guida 26 dell'aspiratore Saugfix nel suo supporto in modo tale che la testina del Saugfix poggi sulla superficie da forare. Non spingere il tubo di guida 26 più del necessario oltre il tubo telescopico 24 in modo che resti visibile la maggior parte possibile della scala graduata del tubo telescopico 24.
• Stringere di nuovo bene la vite ad alette 25. Allentare la vite di bloccaggio 22 alla boccola di profondità dell'aspiratore Saugfix.
• Spostare la boccola di profondità 23 sul tubo telescopico 24 in modo tale che la distanza X rappresentata nella figura corrisponda alla profondità di foratura richiesta.
• Avvitare forte la vite di bloccaggio 22 in questa posizione.

Uso

Messa in funzione

Applicazione della batteria ricaricabile

▶ Utilizzare esclusivamente batterie agli ioni di litio originali Bosch dotate della tensione riportata sulla targhetta di costruzione dell'elettroutensile in dotazione. L'impiego di batterie diverse da quelle consigliate potrà comportare il pericolo di lesione o d'incendio.

• Portare il commutatore del senso di rotazione 7 in posizione centrale per proteggere l'elettroutensile da accensione involontaria.
• Spingere dal davanti la batteria ricaricabile 12 carica nella base dell'elettroutensile. Premere completamente la batteria ricaricabile nella base fino a quando la striscia rossa non è più visibile e la batteria ricaricabile è bloccata in modo sicuro.

Regolazione del modo operativo

Con il selettore «foratura/foratura a martello» 9 scegliere il modo operativo dell'elettroutensile.

Nota bene: Modificare il modo operativo solo quando l'elet-troutensile è spento! In caso contrario l'elettroutensile può subire dei danni.

- Per cambiare il modo operativo ruotare il selettore «foratura/ foratura a martello» 9 sulla posizione desiderata.

Posizione per forature battenti nel calcestruzzo oppure materiale pietroso

Posizione per forature non battenti nel legno, nel metallo, nella ceramica e nella plastica nonché per l'avvita-mento

Impostazione del senso di rotazione (vedi figura J)

Rotazione destrorsa: Premere il commutatore del senso di rotazione 7 fino all'arresto verso sinistra.
Ω Rotazione sinistrorsa: Premere il commutatore del senso di rotazione 7 fino all'arresto verso destra.

Per forature battenti e forature impostare sempre il senso di rotazione su rotazione destrorsa.

Accendere/spegnere

• Per accendere l'elettroutensile premere l'interruttore di avvio/arresto 8.
  In occasione della prima accensione dell'elettroutensile può verificarsi un ritardo di avvio in quanto si deve innanzitutto configurare l'elettronica dell'elettroutensile.
  Per risparmiare energia accendere l'elettroutensile solo se lo stesso viene utilizzato.
• Per spegnere rilasciare l'interruttore di avvio/arresto 8.

Regolazione del numero di giri/numero di colpi

È possibile regolare a variazione continua la velocità/frequenza di colpi dell'elettroutensile in funzione operando con la pressione che si esercita sull'interruttore avvio/arresto 8. Esercitando una leggera pressione sull'interruttore di avvio/arresto 8 si ha una riduzione della velocità/numero frequenza colpi. Aumentando la pressione si aumenta la velocità/numero frequenza colpi.

Frizione di sicurezza contro il sovraccarico

La trasmissione all'alberino filettato si blocca se l'accessorio si inceppa oppure resta bloccato. Per via delle rilevanti forze che si sviluppano mentre si opera in questo modo, afferrare sempre l'elettroutensile con entrambe le mani ed assicurarsi una sicura posizione operativa.
Se l'elettroutensile si blocca, spegnere l'elettroutensile e sbloccare l'accessorio impiegato. Avviando la macchina con la punta utensile bloccata si provocano alti momenti di reazione!

Indicatore per il controllo della temperatura

Il LED rosso dell'indicatore per il controllo della temperatura 14 segnala che la batteria ricaricabile oppure l'elettronica dell'elettroutensile (in caso di batteria ricaricabile inserita) non sono nel campo di temperatura ottimale. In questo caso l'elettroutensile non funziona oppure non funziona alla potenza massima.

50 | Italiano

Controllo della temperatura della batteria ricaricabile:

- I I L E D r o s s o 14 è illuminato permanentemente la batteria ricaricabile nella stazione di ricarica: La batteria ricaricabile è al di fuori del campo di temperatura di caricata da 0 °C fino a 45 °C e non può essere caricata.

- I I L E D r o s s o 14 lampeggia quando viene premut 16 o l'interruttore di avvio/arresto 8 (con batteria inserita): la temperatura della batteria è fuori dal campo di temperature di esercizio ammesse.

- In caso di una temperatura della batteria ricaricabile superiore a 70 °C l'elettroutensile si disinserisce fino a quando la batteria ricaricabile è di nuovo in un campo di temperatura ottimale.

Controllo della temperatura dell'elettronica dell'elettroutensile:

- I I L E D r o s s o 14 rimane illuminato permane mendo l'interruttore di avvio/arresto 8: La temperatura dell'elettronica dell'elettroutensile è inferiore a 5 °C oppure superiore a 75 °C.

- In caso di una temperatura superiore a 90 °C l'elettronica dell'elettroutensile si disinserisce fino a quando la stessa è di nuovo in un campo di temperatura d'esercizio ammissibile.

Indicazioni operative

Sistema antivibrazione

Vibration Control

Il sistema antivibraziona integrato riduce le vibrazioni che si generano.

L'impugnatura morbida aumenta la sicurezza contro il pericolo di scivolamento e permette quindi una migliore maneggevolezza dell'elettroutensile.

- Per utilizzare in modo ottimale il sistema antivibrazione, afferrare l'elettroutensile per il settore superiore dell'impugnatura.

Utilizzo di bit cacciavite (vedi figura K)

- Applicare l'elettroutensile sul dado/vite solo quando è spento. Utensili accessori in rotazione possono scivolare.

Per poter utilizzare bit cacciavite è necessario un supporto universale 27 con gambo di alloggiamento SDS-plus (accessorio opzionale).

• Pulire l'estremità del gambo di alloggiamento dell'accessorio ed applicarvi un leggero strato di grasso.
• Applicare il supporto universale nel mandrino portautensile ruotandolo fino a farlo bloccare autonomamente.
• Controllare il bloccaggio tirando il supporto universale.
• Applicare un bit cacciavite nel supporto universale. Usare esclusivamente bit cacciavite che siano adatti alla testa della vite.

- Per estrarre il supporto universale, spingere il mandrino di insereraggio 4 all'indietro ed estrarre il supporto universale 27 dal mandrino portautensile.

Indicazioni per l'uso ottimale della batteria ricaricabile

Proteggere la batteria ricaricabile da umidità ed acqua. to il tasto Conservare la batteria ricaricabile esclusivamente nel campo di temperatura da -20 °C fino a 50 °C. Non lasciare la bat- teria ricaricabile p.es. in estate nell'automobile.

Pulire di tanto in tanto le fessure di ventilazione della batteria ricaricabile con un pennello morbido, pulito ed asciutto.

Una sensibile riduzione della durata del funzionamento dopo l'operazione di ricarica sta ad indicare che la batteria ricaricabile dovrà essere sostituita.

mente pre s proga di attenersi alle indicazioni relative allo smaltimento.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di effettuare lavori all'elettroutensile (p. es. lavori di manutenzione, cambio d'utensile, ecc.), nonché in caso di trasporto e di conservazione dello stesso, avere sempre cura di estrarne sempre la batteria ricaricabile. In caso d'azionamento accidentale dell'interruttore di avvio/di arresto sussisterà il pericolo di incidenti.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'elettroutensile e le prese di ventilazione.
▶ Una protezione antipolvere danneggiata deve essere sostituita immediatamente. Si consiglia di affidare l'operazione ad un Centro di Assistenza Clienti.

- Pulire il portautensili 2 dopo ogni utilizzo.

Assistenza clienti e consulenza impieghi

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili anche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiuterà in caso di domande relative ai nostri prodotti ed ai loro accessori.

In caso di richieste o di ordinazione di pezzi di ricambio, comunicare sempre il codice prodotto a 10 cifre riportato sulla targhetta di fabbricazione del prodotto.

Italia

Officina Elettroutensili
Robert Bosch S.p.A.
Corso Europa 2/A
20020 LAINATE (MI)
Tel.: [phone]
Fax: [phone]
Fax: [phone]
E-Mail: [e-mail]

Nederlands | 51

Svizzera

Sul sito www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Trasporto

Le batterie ricaricabili agli ioni di litio contenute sono soggette ai requisiti di legge relativi a merci pericolose. Le batterie ricaricabili possono essere trasportate su strada tramite l'utente senza ulteriori precauzioni.

In caso di spedizione tramite terzi (es.: trasporto aereo oppure spedizioniere) devono essere osservati particolari requisiti relativi ad imballo e marcatura. In questo caso per la preparazione del pezzo da spedire è necessario ricorrere ad un esperto per merce pericolosa.

Spedire batterie ricaricabili solamente se la carcassa non è danneggiata. Coprire con nastro adesivo i contatti scoperti ed imballare la batteria ricaricabile in modo tale che non si muova nell'imballo.

Vi preghiamo di osservare anche eventuali ulteriori norme nazionali.

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente elettroutensili, batterie ricaricabili, accessori ed imballaggi non più impiegabili.

Non gettare elettroutensili e batterie ricaricabili/batterie tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformemente alla direttiva europea 2012/19/UE gli elettroutensili diventati inservibili e, in base alla direttiva europea 2006/66/CE, le batterie ricaricabili/batterie difettose o consumate devono essere raccolte separatamente ed essere inviate ad una riutilizzazione ecologica.

Per le batterie ricaricabili/le batterie non funzionanti rivolgersi al Consorzio:

Italia

Ecoelit

Viale Misurata 32

20146 Milano

Tel.: +39 02 / 4 23 68 63

Fax: +39 02 / 48 95 18 93

Svizzera

Batrec AG

3752 Wimmis BE

Batterie ricaricabili/Batterie:

Li-Ion:

Si prega di tener presente le indicazioni riportare nel paragrafo «Trasporto», pagina 51.

Con ogni riserva di modifiche tecniche.

Nederlands
