Өнім түрі	Сымсыз перфоратор-балға
Бренд	Bosch
Модель	GBH 36 V-EC Compact Professional
Номиналды кернеу	36 В
Батарея түрі	Литий-ионды (Bosch Professional 36 V жүйесі)
Құрал ұстағыш	SDS-plus
Соққы энергиясы (EPTA 05/2016)	1,9 Дж
Бос соққылар саны (макс. жылдамдық)	4500 соққы/мин
Айналу жылдамдығы (макс. жылдамдық)	0–4500 айн/мин
Бетондағы макс. бұрғылау диаметрі	22 мм
Металлдағы макс. бұрғылау диаметрі	13 мм
Ағаштағы макс. бұрғылау диаметрі	30 мм
Салмағы	2,6 кг (батареясыз)
Өлшемдері (Ұ × Б)	321 × 191 мм
Негізгі функциялар	Перфорация, балғалау, соққысыз бұрғылау
Дірілді басқару	Иә, дірілге қарсы тұтқа
Электрондық дәл басқару (EPC)	Иә, біртіндеп іске қосу және айнымалы жылдамдық
Қайтымдылық	Иә, алға/артқа жүріс
Шамадан тыс жүктемеден қорғау	Иә, қауіпсіздік муфтасы
Дыбыс деңгейі (акустикалық қысым)	88 дБ(А)
Дыбыс деңгейі (акустикалық қуат)	99 дБ(А)
Күтім және тазалау	Желдету саңылауларын құрғақ щеткамен тазалау; құрал ұстағышты үнемі тексеру
Қосалқы бөлшектер және жөндеу мүмкіндігі	Көмір щеткалары, құрал ұстағыш, ажыратқыш, беріліс жиынтығы Bosch сервистік орталығында қол жетімді

Жиі қойылатын сұрақтар - GBH 36 V-EC Compact Professional BOSCH

GBH 36 V-EC Compact қандай батареялармен үйлесімді?

Бұл құрал тек Bosch Professional 36 V GBA 36V сериясының батареяларын пайдаланады (мысалы, GBA 36V 2.0 Ah, 4.0 Ah, т.б.). Ол 18 В батареяларымен немесе басқа брендтермен үйлесімді емес.

Соққысыз режимде бұрғылауды бұрау немесе ағаш бұрғылау үшін қолдануға бола ма?

Иә, соққысыз бұрғылау режимінің арқасында (таңдау позициясы). Тек режим таңдағышты бұрғы символына бұру керек. Ескерту: құрал қарқынды бұрау үшін ауыр.

SDS-plus және SDS-max арасындағы айырмашылық қандай?

SDS-plus жеңіл және орташа перфораторларға арналған (бетонда 26 мм-ге дейін). SDS-max үлкен перфораторларға арналған (> 26 мм). GBH 36 V-EC Compact SDS-plus болып табылады.

GBH 36 V-EC Compact-те балғаны қалай ауыстыруға болады?

Құлыптау сақинасын Vario-Lock күйіне бұраңыз (ашық құлып белгісі) балғаны босату үшін. Құралды кірістіріп, аздап бұрап, орнына кіргенше. Қолданар алдында бекітілуін тексеріңіз.

Көмір щеткаларын қашан ауыстыру керек?

Көмір щеткалары бүйірлік қақпақтар арқылы қол жетімді. Қалдық ұзындығы 5 мм-ден аз болғанда ауыстырыңыз. Тек Bosch түпнұсқа көмір щеткаларын пайдаланыңыз.

Құрал кенеттен тоқтап қалса, не істеу керек?

Қауіпсіздік муфтасы іске қосылды (шамадан тыс жүктеме). Триггерді босатыңыз, батареяны алыңыз, құралдың бітеліп қалмағанын тексеріңіз. Батареяны қайта салып, жұмысты аз жүктемемен жалғастырыңыз.

Шаңға қарсы сүзгіні қалай тазалау керек?

Сүзгі артқы жағындағы резеңке қақпақтың астында орналасқан. Оны алып, қағыңыз немесе ақырын щеткамен тазалаңыз. Сумен жумаңыз. Зақымдалған болса ауыстырыңыз.

Кернеуді төмендету үшін адаптер қолдануға бола ма?

Жоқ, құрал тек 36 В батареяларымен жұмыс істеуге арналған. Ешқашан желілік адаптерді немесе басқа кернеудегі батареяны қолданбаңыз, әйтпесе зақым келтіруі мүмкін.

Сауда кепілдігі қандай?

Bosch зауыттық 2 жыл кепілдік береді (тіркеу арқылы ұзарту мүмкін). Кепілдік материал және өндіріс ақауларын қамтиды. Батареялардың бөлек 1 жыл кепілдігі бар.

Толық пайдалану нұсқаулығын қайдан табуға болады?

Нұсқаулық PDF форматында notice-facile.com сайтында тегін тікелей жүктеп алуға болады. Онда барлық қауіпсіздік және пайдалану нұсқаулары егжей-тегжейлі сипатталған.

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GBH 36 V-EC Compact Professional BOSCH

Өндірушінің өнім үшін қарастырған пайдалану кужаттарының құрамында пайдалану жөніндегі осы нүсқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген.

Өндіру күні нұсқаулықтың соңғы, мұқаба бетінде көрсетілген. Импорттаушы контакттік мәліметін орамада табу мүмкін.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Кызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі

• туткасы мен корпусы бузылған болса, өнімді пайдаланбаңыз
• өнім корпусынан тікелей түтін шықса, пайдаланбаныз
• ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаныз
• жауын -шашын кезінде сыртта (далада) пайдаланбаныз
• корпус ішіне су кірсе құрылғыны қосушы болмаңыз
• көп үшкын шыкса, пайдаланбаныз
• қатты діріл кезінде пайдаланб аңыз

Шекті күй белгілері

• ток сымының тозуы немесе закымдануы
• өнім корпусының закымдалуы

Қызмет көрсету түрі мен жилігі

Эр пайдаланудан соң өнімді тазалау ұсынылады.

Сактау

• күрғақ жерде сақтау керек
• жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сақтау кезінде температураның кенет ауытқувынан қорғау керек
• орамасыз сактау мүмкін емес
• сактау шарттары туралы косымша акпарат алу ўшін МЕМСТ 15150 (Шарт 1) кужатын караңыз

Тасымалдау

• тасымалдау кезінде өнімді құлатуға және кез келген механикалық ықпал етуге қатаң тыйым салынады
• босату/жуктеу кезінде пакетті қысатын машиналарды пайдалануға рүқсат берілмейді.
• тасымалдау шарттары талаптарын MEMCT 15150 (5 шарт) кужатын окыңыз.

Қауіпсіздік нұсқаулары

Электр құралдарының жалпы қауіпсіздік нұсқаулықтары

ECKEРТУ Барлык қауіпсіздік нүсқаулықтарын және ескертпелерді оқыңыз. Техни-

калық қауіпсіздік нұсқаулықтарын және ескертпелерді сақтамау токтың соғуына, өрт және/немесе ауыр жаракаттануларға алып келуі мүмкін.

Болашақ жұмыстар үшін қауіпсіздік нұсқаулықтары мен ескертпелерді сақтап қойыңыз.

Қауіпсіздік нұсқаулықтарында пайдаланылған “Электр құрал” атауыныңжеліден куат алатын электр құралдарына (желілік кабелі менен) және аккумуляторден куат алатын электр құралдарына (желілік кабелі жоқ) қатысы бар.

Жумыс орнының қауіпсіздігі

Жумыс орнын таза және жақсы жарыкталған жагдайда устаңыз. Тәртіп немесе жарық болмаған жумыс аймақтары казатайым окифаларға алып келуі мүмкін.
Жанатын суйыктыктар, газдар немесе шаң жиылған жарылыс қауіпі бар қоршауда электр құралды пайдаланбаңыз. Электр құралдары ұшқын шығарып, шаң немесе буларды жандыруы мүмкін.
Электр куралдарын пайдалану кезінде балалар және басқа адамдарды узак жерге шеттетіңіз. Ауытку кезінде курал бақылауын жоғалтуыңыз мүмкін.

Электр қауіпсіздігі

Электр құрал штепселінің айыры розеткаға сыюы қажет. Айырды ешқандай өзгерту мүмкін емес. Жерге қосулы электр құралдарменен ешқандай адаптерлік айырды пайдаланбаңыз. Өзгертілмеген айыр және жарамды розеткаларды пайдалану электр ток согу қауіпін темендетеді.

▶ Кубыр, жылытатын жабдык, плита және суытқыш сияқты жөрге қосулы күралдар сыртына тимеңіз. Егер денеңіз жөрге қосулы болса, электр тоғының соғу қаупі артады.

Электр куралдарын ылғалдан, сыздан сақтаңыз. Электр куралының ішіне су кірсе, ол электр тоғының соғу каупін артырады.

Электр куралды алып журу, асып кою немесе айырын розеткадан шығару үшін кабельді пайдаланбаңыз. Кабельді ыстықтан, майдан, өткір шеттерден немесе куралдың жылжыма бөлектерінен алыс жерде ұстаңыз. Зақымдалған немесе шиеленіскен кабель электр тоғының сәғу қаупін артырады.

Электр құралымен ашық жерде жұмыс істесеңіз, тек сыртта пайдалануға арналған ұзартқышты пайдаланыңыз. Сыртта пайдалануға арналған ұзартқышты пайдалану электр тоғының соғу қаупін төмендетеді.

Казакша | 147

Электр құралын ылғалды қоршауда пайдалану қажет болса, автоматты сақтандырғыш ажыратқышын пайдаланыңыз. Автоматты сақтандырғыш ажыратқышты пайдалану төқ соғу қаупін төмендетеді.

Адамдар қауіпсіздігі

Саç болып, не істеп жатканыңызға айрықша көңіл беліп, электр күралын ретімен пайдаланыңыз. Шаршаған жағдайда немесе еліткіш, алкоголь немесе дәрі әсері астында электр күралды пайдаланбаңыз. Электр күралды пайдалануда секундтық абайсыздық қатты жақақаттануларға алып келуї мүмкін.
Жеке сақтайтын киімді және әрдайым қорғаныш көзілдірікті киіңіз. Электр құрал түріне немесе пайдалануына байланысты шаңтүтқыш, сыргудан сақтайтын бәтеңке, сақтайтын шлем немесе құлақ сақтағышы сияқты жеке қорғаныс жабдықтарын кию жарақаттану қаупін төмендетеді.
Байкаусыз пайдаланудан аулак болыңыз. Электр күралын токқа және/немесе аккумуляторға қосуда, оны кетергенде немесе алып жүргенде, өшірулі болуына кез жеткізіңіз. Электр күралын кетеріп түрғанда, бармақты ажыратқышта ұстау немесе кұрылғыны қосулы күйде токқа қосу, жазатайым окифалға алып келуғ мүмкін.
Электр күралын қосудан алдын реттейтін аспаптарды және гайка кілттерін алыстатыңыз. Айналатын бөлшекте түрган аспап немесе кілт жаракаттануларға алып келуі мүмкін.
▶ Калыпсыз дене куйнде турмаңыз. Тірек куйде турып, әрқашан өзіңізді сенімді устаңыз. Осылай сіз күтпеген жағдайда электр құралды жақсырақ бақылайсыз.
Жумыска жарамды киім киіңіз. Кең немесе сәнді киім кимеңіз. Шашыңызды, киім және қолғапты қозғалмалы белшектерден алыс ұстаңыз. Кең киім, әшекей немесе ұзын шаш қозғалмалы белшектерге тиюї мүмкін.
▶ Шансорғыш және шаңтүтқыш жабдықтарды күрганда, олардың қосылғандығына және дұрыс пайдалынуына көз жеткізіңіз. Шансорғышты пайдалану шаң себебінен болатын қауінтерді азайтады.
▶ НАЗАР АУДАРЫНЫЗ! Энергиямен жабдыктаудың толықтай не жекелей токтатылуы немесе энергиямен жабдыктауды басқару тізбегінің ақаулануы салдарынан электр құралының жұмысында кідіріс пайда болған жағдайда, бұғатталмағандығына көз жеткізіп (болған жағдайда) барып, ажыратқышты Выкл. (Өшіру) қалпына көлтірікіз. Желілік ашаны розеткадан шығарыңыз немесе алып – салмалы аккумуляторды ажыратыңыз. Осы әрекет арқылы бақыланбайтын қайта іске қосылудың алдын аласыз.

Электр куралдарын пайдалану және күту

▶ Куралды аса көп жуктемеңіз. Жумысыңыз үшін жарамды электр құралын пайдаланыңыз. Жарамды электр құралымен керекті жұмыс аймағында дұрыс әрі сенімді жұмыс істейсіз.
Ажыраткышы дурыс емес электр куралын пайдаланбанцыз. Косуға немесе өшіруге болмайтын электр куралы кауіпті болып, оны жендеу кажет болады.
Жабдыктарды реттеу, бөлшектерін алмастыру немесе құралды алып қоюдан алдын айырды розеткадан шығарыңыз және/немесе аккумуляторды алып тастаңыз. Бүл сақтық әрекеті электр құралдың байқаусыз қосылуына жол бермейді.
▶ Пайдаланылмайтын электр куралдарды балапар қолы жетпейтін жайға қойыңыз. Осыларды білмейтін немесе осы ескертпелерді окымаған адамдарға бул куралды пайдалануға жол бермеңіз. Тәжірібесіз адамдар қолында электр куралдары қауіпті болады.
Электр куралдарын укыпы кутіціз. Козғалмалы бөлшектердің кедергісіз істеуіне және кептеліп қалмауына, бөлшектердің ақаусыз немесе зақымдалмаған болуына, электр куралының зақымдалмағанына көз жеткізіңіз. Зақымдалған бөлшектері бар куралды пайдаланудан алдын жөнденіз. Электр куралдарының дұрыс күтілмеуі жазатайым окигаларға себеп болып жатады.
▶ Кескіш аспаптарды өткір және таза күйде сақтаңыз. Дұрыс күтілген және кескіш жиектері өткір кескіш аспаптар аз кептеліп, кесілетін бетке оңай бағыталады.
Электр күралын, жабдыктарды, алмалы-салмалы аспаптарды және т.б. осы нусқауларға сай пайдаланыңыз. Сонымен жұмыс шарттарымен орындайтын әрекеттерге назар аударыңыз. Электр күралдарын арналмаған жұмыстарда пайдалану қауіпті.

Аккумуляторды пайдалану және күту

▶ Аккумуляторлық батареяны тек өндіруші көрсеткен зарядтау құрылғысымен зарядтаңыз. Зарядтау құрылғысы белгілі бір аккумуляторлар түріне арналған, оны басқа аккумуляторларды зарядтау үшін пайдалану өрт қаупін тудырады.
Электр куралдарына арналған аккумуляторларды ғана пайдаланыңыз. Басқа аккумуляторларды пайдалану жаракаттарға немесе өртке әкелуі мүмкін.
▶ Пайдаланылмайтын аккумуляторды туйіспелерді түйықтауы мүмкін қыстырғыштардан, тиындардан, кілттерден, шегелерден, винттерден және басқа ұсақ темір заттардан сақтаңыз. Аккумулятор түйіспелерінің арасындағы қысқа түйықталу күйіктерге немесе өртке әкелуі мүмкін.

148|Казакша

Дурыс пайдаланбағандықтан, аккумулятордан сүйықтық ағуы мүмкін. Оған тимеңіз. Кездейсок тигенде, сол жерді сумен шайыңыз. Сүйықтық көзге тисе, медициналық көмек алыңыз. Аккумулятордағы сүйықтық теріні тітіркендіруі немесе күйдіруі мүмкін.

Кызмет

Электр құралыңызды тек білікті маманға және арнаулы белшектермен жөндетіңіз. Сол арқылы электр құралының қауіпсіздігін сақтайсыз.

Балғаларды пайдалану жөніндегі қауіпсіздік нұсқаулықтары

▶ Кулак сақтағышын киіңіз. Шуыл әсерінен есту қабілетіңіз зақымдануы мүмкін.
▶ Электр куралымен бірге жеткізілетін қосымша тутқаларды устаңыз. Бақылауды жоғалту зақымдарға алып келуі мүмкін.
Жумыс істеген кезде құралды изоляцияланған түтқаларынан ұстаңыз, өйткені кесетін құрал немесе винт жасырын сымдарға тиіп кетуі мүмкін. Тоқ өтетін сымға тию металлды құрал бөлшектеріне тоқ беріп тоқ соғуына алып келуі мүмкін.
▶ Кажетті іздеу күралдарын пайдаланып жасырынған корек сымдарын табыңыз немесе жертілікті корек үйымдарын шақырыңыз. Электр сымдарына тию өрт немесе ток согуына алып келуі мүмкін. Газ құбырын закымдау жарылысқа алып келуі мүмкін. Су құбырын закымдау материалдық зиянға алып келуі мүмкін.
Электр куралды пайдалануда оны екі қолмен берік устап, туракты қалыпта турыңыз. Электр куралы екі қолмен сенімді басқарылады.
▶ Дайындаманы бекітіңіз. Кысу құралына немесе қыскышка орнатылған дайындама қолыңызбен салыстырғанда, берік ұсталады.
Электр куралын жерге коюдан алдын оның токтауын күтіңіз. Алмалы-салмалы аспап ілініп электр құрал бақылауының жоғалтуына алып келуі мүмкін.
▶ Аккумуляторды ашпаңыз. Кыска түйықталу қаупі бар.

Мысалы, аккумуляторды жылудан, сондай-ак, үздіксіз күн жарығынан, оттан, судан және ылғалдан қорғаңыз. Жарылу қаупі бар.

- Аккумулятордан закымданған немесе дұрыс пайдаланбаған жағдайда бу шығүы мүмкін. Бул жағдайда ішке таза ауа кіргізіңіз және шағымдар болса, медициналық кемек алыңыз. Булар тыныс алу жолдарын тітіркендіруі мүмкін.

▶ Аккумуляторды тек Bosch электр құралымен пайдаланыңыз. Сол арқылы аккумуляторды қауіпті артық жүктеуден сақтайсыз.

▶ Шеге немесе бурауыш сиякты үшты заттар немесе сыртқы әсер арқылы аккумулулятор зақымдануы мүмкін. Бүл қыска түйықталуға алып келіп, аккумулятор жануы, түтін шығаруы, жарылуы немесе қызып кетуі мүмкін.

Өнім және қызмет сипаттамасы

Барлық қауіпсіздік нусқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нусқаулықтарын және ескертпелерді сақтамау тоқтың соғуына, өрт және/немесе ауыр жаракаттануларға апаруы мүмкін.

Электр күралының суреті бар бетті ашып пайдалану нүсқаулығын оқу кезінде оны ашық ұстаңыз.

Тағайындалу бойынша қолдану

Электр куралы перфоратормен бетонды, кірпіш және тасты оюға арналған. Ол және ағаш, метал, керамика, пластмассаны қағусыз оюға арналған. Электрон басқаруы және оңға/солға айналуы бар электр күралдары да бұргылауға сай.

Бейнеленген курамды бөлшектер

Көрсетілген құрамдастар нөмірленген суреттері бар беттегі электр құралының сипаттамасына сай.

1 Терендік шектегіші
2 Куралды бекіту орны SDS-plus
3 Шацнан сактайтын буктырма
4 Бекіту төлкесі
5 Дірілдеуді төмендету
6 Тутка (беті окшауландырылған)
7 Айналу бағытының ауыстырып-қосқышы
8 Коскыш/өшіргіш
9 "Бүрғылау/перфораторлық бүрғылау"

10 Терендікті шектеу тірегін орнату пернесі

11 Калакты бурғы косымша түтканы жылжыту үшін

12 Аккумулятор*

13 Аккумуля торды босату түймесі

14 Температураны бақылау индикаторы

15 Аккумулятордың зарядталу күйі индикаторы

16 Аккумулятор зарядталу күйі индикаторының пернесі

17 Косымша тутка (беті окшауландырылған)

18 Тез кысатын бүрғылау патроны*

19 Жылдам кысу патронының алдыңғы төлкесі*

20 Жылдам кысу патронының артқы төлкесі*

21 Saugfix сору санылауы*

22 Saugfix кысатын бурамасы*

23 Saugfix терендікті шектеу тірегі*

24 Saugfix телескоптык кубыр*

25 Saugfix калакты бүрғысы*

26 Saugfix бағыттауыш кұбыры*

27 SDS-plus-аспап патрондык эмбебап устағыш*

*Бейнеленген немесе сипатталған жабдыктар стандартты жеткізу көлемімен қамтылмайды. Толық жабдыктарды біздің жабдыктар бағдарламамыздан табасыз.

Казакша | 149

Техникалық мәліметтер

Перфоратор GBH 36 V-EC Compact
Өнім нөмірі	3 611 J03 R..
Айналымдар санын баскару		●
Оңға/солға айналу		●
Жұмыс кернеүі	В= 36
Кесімді куатты пайдалану	Вт 430
Өнімділік	Вт 320
Қағулар саны	мин -1	0–4850
Бір қағу куаты 05/2009 EPTА процедурасы бойынша	J	1,8
Айналымдар саны	мин-1 0–1500
Аспап пантроны		SDS-plus
Шпиндель мойны диаметрі	мм 48
Максималды бұрғылаудиаметрі:
– Б е т о н	мм	18
– Б о л а т	мм	13
– Ағаш	мм	30
Бұранда макс. диаметрі	мм	6
EPTA-Procedure 01:2014құжатына сай салмағы	кг 2,7–3,3*
* пайдаланған аккумуляторге байланысты

Аккумулятор

Руксат етілген қоршаутемпературасы
– з а р ядтауда	°C	0...+45
– пайдалану* мен сақтауда	°C	-20...+50
ұсынылған аккумуляторлер		GBA 36V x,xAh H-.
* < 0 °C температураларда шектелген куат

Шуыл және дірілдеу туралы ақпарат

Шу эмиссиясының мәндері EN 60745-2-6 бойынша есептелген.

А-мен белгіленген электр күралын шуыл деңгейі әдетте төмендегіге тең: дыбыс күші 91 дБ(А); дыбыс куаты 102 дБ(А). Өлшеу дәлсіздігі К = 3 дБ.

Кулакты корғау құралдарын киіңіз!

Жиынтык діріл мәні ah (үш бағыттың векторлық қосындысы) және К дәлсіздігі EN 60745-2-6 стандартына сай аныкталған:

Бетонды перфоратормен бурғылау: a_n=16m/c² , K=1,9m/с²

Металды бургылау: a_h<2,5m/c² , K=1,5 m/c ² Бурандалар: a_h<2,5m/c² , K=1,5 m/c ²

Осы ескертпелерде берілген дірілдеу пærмені EN 60745 ережесінде мөлшерленген өлшеу әдісі бойынша есептелген болып электр күралдарды бір-бірімен салыстыру үшін пайдаланылуы мүмкін. Ол дірілдеу куатын шамалап өлшеу үшін де жарамды.

Берілген діріл көлемі электр құралының негізгі жұмыстары үшін берілген. Егер электр құрал басқа

жұмыстар үшін түрлі керек-жарактармен басқа алмалы- салмалы аспаптар менен немесе жетімсіз кутумен пайдаланылса дірілдеу көлемдері өзгереді. Бүл жұмыс барысындағы діріл куатын артырады.

Дірілдеу куатын накты есептеу ўшін күрал өшірілген және қосылған болып пайдаланылмаған уақыттарды да ескеру қажет. Бүл дірілдеу куатын букіл жұмыс уақытында қатты төмендетеді.

Пайдаланушыны дірілдеу әсерінен сақтау үшін қосымша қауіпсіздік шараларын қолдану қажет, мысалы: электр құралды және алмалы-салмалы аспаптарды күту, қолдарды ыстық ұстау, жұмыс әдістерін үйымдыстыру.

Жинау

▶ Тек керек-жабдыктар бетінде көрсетілген зарядтау құралдарын пайдаланыңыз. Тек қана осы зарядтау құралдары сіздің электр құралыңыздың ішінде литий-иондық аккумулятормен сәйкес.

Ескертпе: аккумулятор ішінара зарядталған күйде жеткізіледі. Аккумулятордың толық куатын қамтамасыз ету үшін пайдалану алдында аккумуляторды зарядтау құрылғысында толығымен зарядтаңыз.

Литий-иондык аккумуляторды пайдалану мерзімін кыскартусыз кез келген уакытта зарядтауға болады. Зарядтау процесін узу аккумулятордың зақымдалуына әкелмейді.

Литий-иондык аккумулятор "Electronic Cell Protection (ECP)" арқылы терең заряд жоғалтудан қорғалған. Аккумулятор заряды жоқ болса электр құралы қорғаныс схемасы арқылы өшіріледі: алмалы-салмалы аспап басқа қозғалмайды.

Электр куралы автоматы ретте ошкеннен соц коскыш/өшіргішті баска баспаңыз. Эйтпесе аккумулятор закымдануы мүмкін.

Аккумуляторды шешу

Аккумулятордың 12 екі бекіту басқышы бар, олар аккумудяторды ашу пернесі 13 кездейсоқ басылып аккумулятор түсіп кетуінен сақтайды. Аккумулятор электр құралында орнатулы болса, оны серіппе жайында ұстап тұрады.

Аккумуляторды 12 шығару:

• Аккумуляторды электр күралы түтқасына қарсы бағытта басып (1.) ашу пернесін 13 (2.) бірдей басыңыз.
• Аккумуляторды электр куралынан кызыл сызык көрінгенше шығарыңыз (3.).

150 | Казакша

- Ашу пернесін 13 және басып аккумуляторды толык шығарыңыз.

Аккумулятор зарядталу күйі индикаторының 15 уш жасыл жарық диоды аккумулятор 12 зарядталу күйін көрсетеді. Қауіпсіздік салдарынан зарядталу күйін сұрау тек электр құралын төқтатып орындау мүмкін.

- 16 пернесін басып заряд күйі көрсетіледі (аккумулятор шығарылған болса да мүмкін). 5 секундтан соң зарядталу күйі индикаторы өзі өшеді.

Жарыкдиоды Куаты

Уздіксіз жарык 3 x жасыл	≥2/3
Уздіксіз жарык 2 x жасыл	≥1/3
Уздіксіз жарык 1 x жасыл	<1/3
Жыпылыктайтын жарык 1 x жасыл	Резерв

16 пернесін басканнан соң ешбір жарық диоды жанбаса оны алмастыру кажет.

Зарядталу кезінде уш жасыл жарык диоды дэйекті жанып кыска уакытка щешеді. Уш жасыл жарык диоды уздіксіз жанса аккумулятор толык зарядталған болады. Аккумулятор толык зарядталған 5 минуттан соң жасыл жарык диодтары ъешеді.

Аккумулятор теріс температуралық коэффициенті бар температураны басқару функциясымен жабдықталған, ол тек 0 °C–45 °C температуралық режим шектерінде зарядтауға мүмкіндік береді. Осылайша ұзақ пайдалану мерзіміне қол жетеді.

Косымша тутка

▶ Электр куралыңызды тек қосымша тутка 17 менен пайдаланыңыз.

Косымша тутканы ауыткыту (А суретін караңыз)

Косымша тутканы 17 кисатып бекем және шаршатпайтын жұмыс күйін орнатыңыз.

- Косымша тутканың жыжлыту үшін калакты бұрғысын 11 сағат тіліне карсы бағытта бұрап косымша тутканы 17 қажетті күйіне кисатыңыз. Сосын калакты тутканы 11 сағат тілімен бұрап және бекітіңіз.

Бүргылау терендігін орнату (В суретін караңыз)

Терендікті шектеу тірегімен 1 кажетті бұрғылау терендігін X реттеу мүмкін.

- Терендікті шектеу тірегін орнату 10 пернесін басып терендікті шектеу тірегін косымша түткаға 17 орнатыңыз.

Терендікті шектеу тірегінің 1 будырлауы төменге көрсетуі кажет.

- SDS-plus-almalы-салмалы аспабын SDS-plus 2 аспабы патронына тірелгенше жылжытыңыз. Кері жағдайда SDS-plus-аспабының жылжымалылығы бұргылау терендігіне қате орнатылуы мүмкін.

- Терендікті шектеу тірегін бұрғы ұшымен терендікті шектеу тірегі ұшының аралығы қажетті бұрғылау терендігіне X тең болғанынша тартыңыз.

Бурғылау патроны мен аспаптарды тандау

Перфоратормен бүргылау үшін SDS-plus аспап патронына салынатын SDS-plus-аспаптары орнатылады.

Қағусыз ағашты, металды, керамиканы, пластмассаны және бұрандаларды бұрғалау үшін SDS-plus сыз аспаптар (мысалы цилиндрлік түтқалық бұрғылар) пайдаланылады. Осы аспаптар үшін жылдам қысу бұрғылау патроны немесе тісті тәждік бұрғылау патроны қажет.

SDS-plus-ciz аспаптарымен (мысалы цилиндр түткалық бұрғы) жұмыс істеу үшін сәйкес аспап патронын орнатыңыз (тісті тәждік немесе жылдам бекіту бұрғылау патроны, керек-жабдықтар).

• Тутканың салынатын үшын тазалап, аздап майлаңыз.
• Жылдам косу патронын 18 аспап патронына өзі бекітілгенше бурап салыңыз.
• Жылдам кысу патронын тартып, бекітілуді тексеріңіз.

Жылдам кысу патронын алып қойыңыз

- Бекіту төлкесін 4 артка жылжытып тісті жылдам кысу патронын 18 шешіңіз.

Жумыс куралын ауыстыру

Шаңнан сақтайтын бұқтырмамен 3 жұмыс істеу кезінде бұргылау шаңының аспап патронына кіруіне жол бермейді. Аспапты пайдаланудан алдын шаңнан сақтайтын бұқтырманың 3 закымдалмағанына көз жеткізіңіз.

Закымдалған шаңнан сақтайтын буктырма бірден алмастырылуы кажет. Оны қызмет көрсету шеберханасында орындау ұсынылады.

SDS-plus электр құралын пайдалану (D суретін қараңыз)

SDS-plus-бурғылау патронымен алмалы-салмалы аспапты жай және оңай ретте қосымша аспаптарды пайдаланбай алмастыру мүмкін.

• Алмалы-салмалы аспаптың салынатын ұшын тазалап, аздап майлаңыз.
• Алмалы-салмалы жұмыс құралын патронға автоматты бекітілгенше бурап салыңыз.
• Күралдың бекітілуін тартып тексеріңіз.

SDS-plus-алмалы-салмалы аспабы жүйе салдарынан бос көзгалады. Сол себептен бос айналуда радиал қағу пайда болады. Бул ойық,дұрыстығына әсер етпейді, өйткені бұрғылау кезінде бұрғы өзін өзі ортаға дәл келтіреді.

SDS-plus алмалы-салмалы аспабын шығару (Е суретін қараңыз)

- Бекіту төлкесін 4 артка жылжытып алмалы-салмалы аспапты шешіңіз.

Казакша | 151

SDS-plus-ciz алмалы-салмалы аспаптарды орнату (F суретін караңыз)

Ескертпе: SDS-plus-ciz аспаптарды перфораторлык бурғылау немесе ою ушін пайдаланбаңыз! SDS-plus-ciz аспаптар перфораторлык бурғылауда немесе оюда бузылады.

• Жылдам кысу патронын 18 салыңыз.
• Тез қысатын бұрғылау патронының 18 артқы гильзасын 20 берік ұстан тұрыңыз және алдыңғы гильзаны 19 сағат тіліне қарсы жұмыс құралын салу мүмкін болғанша бұраңыз. Құралды салыңыз.
• Тез қысатын бүрғылау патронының 18 артқы гильзасын устап алғы гильзаны сағат тілімен сартылдаған дыбыс шыққанша қолмен бұраңыз. Бүрғылау патроны автоматты түрде бекітіледі.
• Аспапты тартып бекем түруын тексеріңіз.

Ескертпе: Аспап патроны тірелгенше ашылған болса жабуда дыбыс естіліп аспап патроны жабық болмауы мүмкін.

Осы жағдайда алғы төлкені 19 бір рет сағат тіліне қарсы бағытта бұраңыз. Сосын аспап патронын жабуға болады.

- Кағуды/айналуды токтату коскышын 11 "бурғылау" күйіне айналыдырыңыз.

SDS-plus-ciz алмалы-салмалы аспаптарды шешу (G суретін караңыз)

- Тез крысу патронының артқы гильзасын 20 берік устап тұрыңыз және алдыңғы гильзаны 19 сағат тіліне қарсы алмалы-салмалы аспапты шешу мүмкін болғанша бураңыз.

▶ Корғасын бояу, кейбір ағаш сорттары, минералдар және металлдар бар кейбір материалдардың шаңы денсаулыққа зиянды болуы мүмкін. Шаңға тию және шаңды жұту пайдаланушыда немесе жанындағы адамдарда аллергиялық реакцияларды және/немесе тыныс жолдарының ауруларын тудыруы мүмкін. Кейбір шаң түрлері, әсіресе емен және шамшат ағашының шаңы, әсіресе, ағашты өндеу қалдықтарымен (хромат, ағашты корғау заты) бірге канцерогендер болып есептеледі. Асбестік материал тек қана мамандармен өнделуі керек.

• Мумкіншілігінше осы материал үшін сәйкес келетін шаңсорғышты пайдаланыңыз.
• Жұмыс орнының жақсы желдетілуіне көз жеткізіңіз.
• P2 сүзгі сыныпындағы газқағарды пайдалану ұсынылады.
  Өнделетін материалдар үшін еліңізде қолданылатын үйғарымдарды пайдаланыңыз.

Жумыс орнында шаңның жиналуын болдырмаңыз. Шаң онай түтануы мүмкін.

Saugfix орнату (Н суретін қараңыз)

Шансору үшін Saugfix (керек-жабдык) кажет болады. Бурғылау кезінде Saugfix артқа серпіледі, сол үшін Saugfix басы әрдайым тубінде болады.

• Терендікті шектеу тірегін орнату 10 пернесін басып терендікті шектеу тірегін 1 шешіңіз. 10 пернесін қайта басып Saugfix қосымша түтқаға 17 алдынан орнатыңыз.
• Сору шлангын (диаметрі 19 мм, керек-жабдык) Saugfix сору саңылауына 21 косыңыз.

Шансорғыш өнделетін материалға сәйкес болуы қажет.

Денсаулыкказиян, обыр тугызатын немесе күргак шандар ушін арнайы шансорғышты пайдаланыңыз.

Бүргылау терендігін Saugfix-те реттеу (I суретін караңыз)

Қа жетті бұрғылау терендігін X орнатылған Saugfix ретінде де орнату мүмкін.

• SDS-plus-almalы-салмалы аспабын SDS-plus 2 аспабы патронына тірелгенше жылжытыңыз. Кері жағдайда SDS-plus-аспабының жылжымалылығы бұрғылау терендігіне кате орнатылуы мүмкін.
• Saugfix сору кұрылғысындағы қалакты бұргғыны 25 бұрап босатыңыз.
• Электр куралды коспастан жұмыс бетіне тұрақты етіп орнатыңыз. SDS-plus салынбалы күралы бул кезде бетте орнатылған болуы керек.
• S a и бағыттауыш кубырын 26 кронштейнде Saugfix басы бұрғыланатын бөлікте болатындай жылжытыңыз. Телескоптық кубырдағы 24 шкаланың көп бөлігі көрінуі ушін бағыттауыш кубырды 26 телескоптық кубырда 24 одан әрі жылжытпаңыз.
• Калақты бұрғыны 25 берік бекемдеңіз. Saugfix терендік шектегішіндегі қысатын бұраманы 22 бұрап алыңыз.
• Терендікті шектеу тірегін 23 телескоптық кұбырда 24, суретте көрсетілген қашықтық X қажет бұргғылау терендігіне сәйкес болатындай жылжытыңыз.
• Кысатын бураманы 22 берік бекемдеңіз.

Пайдалану

Пайдалануға ендіру

▶ Тек электр күралыңыздың зауыттық тақтайшасында белгіленген құатты түпнұсқалық Bosch литий-иондық аккумуляторын пайдаланыңыз. Басқа аккумуляторларды пайдалану жақақаттану және өрт қаупін тудыруы мүмкін.

– Реверсивті ауыстырып-коскыш 7 орташа куатка реттеп электр куралын кездейсок косылуынан сақтайсыз.
- Зарядталған аккумуляторды 12 алдынан электр куралының түтқасына салыңыз. Аккумуляторды қызыл сызық көрінбегенше, аккумулятор бекітілгенше толық түтқаға салыңыз.

Пайдалану түрін орнату

"Бурғылау/перфораторлық бүргылау" ауыстырып- қосқышымен 9 электр құралының пайдалану түрін тәндаңыз.

Ескертпе: Пайдалану түрін тек электр құралын өшіріп өзгертіңіз! Әйтпесе электр құралын зақымдау мүмкін.

152 | Казакша

- Пайдалану түрін езгерту үшін "Бүргғылау/перфораторлық бүргғылау" ауыстырып- коскышын 9 керекті күйіне бураңыз.

Бетон немесе тасты перфораторлык бурғылау күйі

Ағаш, метал, керамика және пластмассаны қағусыз бұргылау және бұранда қою күйі

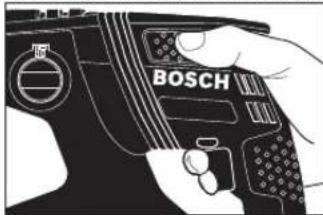

Айналу бағытын орнату (J суретін қараңыз)

Оңга айналу: реверсивті ауыстырып-қосқышты 7 тірелгенше сол бағытта басыңыз.

Оңға айналу: реверсивті ауыстырып-қосқышты 7 тірелгенше он бағытта басыңыз.

Перфораторлық бұрғылау және бұрғылау үшін айналу бағытын әрдайым онға реттеңіз.

Косу/өшіру

- Электр құралын қосу үшін қосқыш/өшіргішті басыңыз 8.

Электр құралын алғашқы рет қосу кезінде аз бөгелу болуы мүмкін, себебі электр құралының электроникасы өзін конфигурациялауы қажет.

Энергия куатын үнемдеу үшін электр күралын тек пайдаланарда қосыңыз.

- Өшіру үшін қосқыш/өшіргішті 8 жіберіңіз.

Айналымдар/кағу санын реттеу

Коскышты/өшіргішті 8 басу күшін өзгерте отырып, косылған электр құралының айналымдар/қағулар санын біртіндеп реттеуге болады.

Коскыш/өшіргішке 8 жай басу төмен айналымдар/қағулар санын қосады. Басу күшейсе айналымдар/қағулар саны көбейеді.

Корғауыш жалғастырғыш

▶ Алмалы-салмалы аспап қысылса немесе ілінсе бурғылау шпинделіне беріліс токтатылады. Осында пайда болатын күштер себебінен электр күралын екі қолмен қатты устан бекем қалыпта тұрыңыз.

▶ Егер электр куралы тіреліп қалса, электр куралын өшіріп алмалы-салмалы аспапты босатыңыз. Бугатталған бүргылайтын аспапты қосу кезінде жоғары реактивті куш пайда болады.

Температураны бақылау индикаторы

Температураны бақылау индикаторының 14 қызыл жарық диоды электр құралының аккумуляторы немесе электроникасы (аккумулятор салынған күйде) оптималды температура аймағында болмауын білдіреді. Бүл жағдайда электр құралы жұмыс істемейді немесе толық куатпен жұмыс істемейді.

Аккумулятор температурасын бақылау:

• Кызыл жарык диоды 14 аккумуляторды зарядтау куралына салғаннан соң үздіксіз жанады: аккумулятор зарядтау температурасының 0 °C-тан 45 °C-ге шейін болған аралыкта болмай зарядталмайды.
• Кызыл жарык диоды 14 16 пернесін немесе косқыш/ажыратқышты 8 басқанда (аккумулятор салынған жағдайда) жыпылықтайды: аккумулятор руқсат етілген пайдалану температурасының аралығында емес.
• Аккумулятор температурасы 70 °C-тан жоғары болса электр кұралы аккумулятор оптималды температурада болмағанынша өшеді.

Электр куралы электроникасының температурасын бақылау:

• Кызыл жарык диоды 14 коскыш/өшіргішті 8 басканда үздіксіз жанады: электр куралы электроникасының температурасы 5 °C-тан төмен немесе 75 °C-тан жоғары.
• 90 °C-тан жоғары температурада электр куралы электроникасы пайдалану температурасы болмауынша ошеді.

Kipiktirme dîrîldeudî temендету dîrîldeulérdî kemîtedî. Softgriff қаптамасы сырғанау қауіпін темендетіп электр құралының,дұрыс будырлығы мен оңайлығын қамтамасыз етеді.

- Дірілдеу түншыктыруын оптималды пайдалану үшін электр күралының түткасын жоғары жағынан ұстаңыз.

Буранда уштыктарын орнату (К суретін караңыз)

Электр куралын сомын/бурандаға тек өшірілген күйде салыңыз. Айналатын алмалы-салмалы аспаптар түсіп кетуі мүмкін.

Буранда уштыктарын пайдалану ушін әмбебап устағыш 27 SDS-plus-аспап патронымен (керек-жабдыктар) керек болады.

Тутканың салынатын үшын тазалап, аздап майлаңыз.

• Айналмалы әмбебап устағышты күралды бекіту орнына автоматты түрде бекітілгенше салыңыз.
• Әмbebап ұстағышты тартып, бекітілуді тексеріңіз.
• Устағышка шуруптарды бұрап бекіту битасын салыңыз. Тек шуруп басына жарайтын қондырма биталарды пайдаланыңыз.
  – Әмб ебан ұстағышты алу үшін бекіту төлкесін 4 артқа жылжытыңыз және әмbebап ұстағышты 27 құралды бекіту орнынан шығарыңыз.

Казакша | 153

Аккумуляторды оңтайлы пайдалану туралы нускаулар

Аккумуляторды сүйықтықтардан және ылғалдан қорғаңыз.

Аккумуляторды тек – 20 °C ... 50 °C температура аукымында сақтаңыз. Аккумуляторды жазда көлікте қалдырмаңыз.

Аккумулятордың желдету тесігін жұмсақ, таза және құрғақ щеткамен мұқият тазалаңыз.

Пайдалану мерзімінің айтарлықтай қыскаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді.

Кокыстарды кайта өндеу туралы нускауларды орынданыз.

Техникалық күтім және қызмет

Кызмет көрсету және тазалау

• Аккумуляторды электр куралмен кез келген жумыстарды (мысалы, орнату, кызмет көрсету, т.б.) бастау алдында, сондай-ак, электр куралды тасымалдау және сақтау кезінде шығарыңыз. Кездейсок қосылғанда жаракат алу каупі бар.
  ▶ Дурыс және сенімді істеу үшін электр күралмен желдеткіш тесікті таза устаңыз.
  ▶ Зақымдалған шаңнан сақтайтын буктырма бірден алмастырылуы қажет. Оны қызмет көрсету шеберханасында орындау ұсынылады.
• Куралды бекіту орнын 2 әр пайдаланудан кейін тазалаңыз.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Қызмет көрсету шеберханасы өнімді жөндеу және қүту, сондай-ақ қосалқы бөлшектер туралы сурақтарға жауап береді. Қажетті сызбалар мен қосалқы бөлшектер туралы ақларатты мына мекенжайдан табасыз:

www.bosch-pt.com

Кенес беруші Bosch қызметкерлері өнімді пайдалану және олардың қосалқы бөлшектері туралы сұрақтарыңызға тиянакты жауап береді.

Сурактар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндettі түрде өнімдің зауыттық тактайшасындағы 10-санды өнім нөмірін жазыңыз.

Өндіруші талаптары мен нормаларының сақталуымен электр күралын жендеужәне кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету орталықтарында орындалады.

ЕСКЕРТУ! Заңсыз жолменәкелінген өнімдерді пайдалану кауіпті, денсаулығыңызға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Қазақстан Республикасы

050012

Муратбаев к., 180 уй

"Гермес" БО, 7 кабат

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақларатты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Тасымалдау

Бул литий-иондык аккумуляторлар кауіпті тауарларға койылатын талаптарға сай болуы керек. Пайдаланушы аккумуляторларды көшеде қосымша қужаттарсыз тасымалдай алады.

Ушінші тулғалар (мысалы, әye көлігі немесе жіберу) орамаға және марқаларға қойылатын арнайы талаптарды сақтау керек. Жіберуге дайындау кезінде қауіпті жуктер маманына хабарласу керек.

Аккумуляторды корпусы закымдалған болса фана жіберіңіз. Ашық түйіспелерді желімдеңіз және аккумуляторды орамада қозғалмайтындай ораңыз. Кажет болса, қосымша үлтық ережелерді сақтаңыз.

Кәдеге жарату

Электр күралдарды, аккумуляторларды, керек- жарактарды және орау материалдарын экологиялық түргыдан дұрыс утилизациялауға тапсыру керек.

Электр күралдарды және аккумуляторларды/батареяларды үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Еуропа 2012/19/EU ережесі бойынша жарамсыз электр күралдары және Еуропа 2006/66/EC ережесі бойынша закымдалған немесе ескі аккумулятор/ батареялар бөлек жиналып кәдеге жаратылуы кажет.

Аккумуляторлар/батареялар:

Литий-иондык:

"Тасымалдау" тарауындағы, 153 бетіндегі нүсқауларды орынданыз.

Техникалық өзгерістер енгізу құқығы сақталады.

154 | Română

Română
