Tipo de producto	Perforador-cincelador inalámbrico
Marca	Bosch
Modelo	GBH 36 V-EC Compact Professional
Tensión nominal	36 V
Tipo de batería	Ion de litio (sistema Bosch Professional 36 V)
Portaherramientas	SDS-plus
Energía de impacto (EPTA 05/2016)	1,9 J
Número de impactos en vacío (velocidad máx.)	4500 golpes/min
Velocidad de rotación (velocidad máx.)	0–4500 rpm
Diámetro máximo de perforación en hormigón	22 mm
Diámetro máximo de perforación en metal	13 mm
Diámetro máximo de perforación en madera	30 mm
Peso	2,6 kg (sin batería)
Dimensiones (L × A)	321 × 191 mm
Funciones principales	Perforación, cincelado, taladrado sin percusión
Control de vibraciones	Sí, mango antivibraciones
Control Electrónico de Precisión (EPC)	Sí, arranque suave y velocidad variable
Reversibilidad	Sí, marcha adelante/atrás
Protección contra sobrecarga	Sí, acoplamiento de seguridad
Nivel de sonido (presión acústica)	88 dB(A)
Nivel de sonido (potencia acústica)	99 dB(A)
Mantenimiento y limpieza	Limpiar las ranuras de ventilación con un cepillo seco; controlar regularmente el portaherramientas
Piezas de repuesto y reparabilidad	Carbones, portaherramientas, interruptor, conjunto de engranajes disponibles en el SAT Bosch

Preguntas frecuentes - GBH 36 V-EC Compact Professional BOSCH

¿Qué baterías son compatibles con el GBH 36 V-EC Compact?

Esta herramienta utiliza exclusivamente las baterías Bosch Professional 36 V de la serie GBA 36V (p. ej., GBA 36V 2.0 Ah, 4.0 Ah, etc.). No es compatible con baterías de 18 V ni de otras marcas.

¿Puedo usar el perforador sin percusión para atornillar o taladrar madera?

Sí, gracias al modo taladrado sin percusión (posición de selección). Basta con girar el selector de modo al símbolo de broca sola. Atención: la herramienta es pesada para atornillados intensivos.

¿Cuál es la diferencia entre SDS-plus y SDS-max?

El SDS-plus está diseñado para taladros perforadores ligeros y medianos (hasta 26 mm en hormigón). El SDS-max es para perforadores grandes (> 26 mm). El GBH 36 V-EC Compact es SDS-plus.

¿Cómo cambiar el cincel en el GBH 36 V-EC Compact?

Gire el anillo de bloqueo a la posición Vario-Lock (símbolo de candado abierto) para liberar el cincel. Inserte la herramienta girando ligeramente hasta que encaje. Verifique la fijación antes de usar.

¿Cuándo hay que reemplazar los carbones?

Los carbones son accesibles a través de tapas laterales. Reemplácelos cuando la longitud residual sea inferior a 5 mm. Use solo carbones originales Bosch.

La herramienta se detiene de repente, ¿qué hacer?

El acoplamiento de seguridad se ha activado (sobrecarga). Suelte el gatillo, retire la batería, verifique que la herramienta no esté atascada. Vuelva a insertar la batería y reanude el trabajo con carga baja.

¿Cómo limpiar el filtro antipolvo?

El filtro se encuentra debajo de la tapa de goma en la parte trasera. Retírelo y golpéelo o cepíllelo suavemente. No lo lave con agua. Reemplácelo si está dañado.

¿Puedo usar un adaptador para reducir la tensión?

No, la herramienta está diseñada únicamente para funcionar con baterías 36 V. No utilice nunca un adaptador de red ni una batería de otro voltaje, ya que podría dañarla.

¿Cuál es la garantía comercial?

Bosch ofrece 2 años de garantía de fábrica (más extensión posible mediante registro). La garantía cubre defectos de material y fabricación. Las baterías tienen una garantía separada de 1 año.

¿Dónde encontrar el manual de uso completo?

El manual está disponible de forma gratuita en formato PDF en notice-facile.com para descarga directa. Detalla todas las instrucciones de seguridad y uso.

MANUAL DE USUARIO GBH 36 V-EC Compact Professional BOSCH

el Pratótno obtráv yrónc

Español....Página 28

Instrucciones de seguridad

Advertencias de peligro generales para herramientas eléctricas

ADVERTENCIA

Lea integramente estas advertencias de peligro e instrucciones. En

caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Guardar todas las advertencias de peligro e instrucciones para futuras consultas.

El término herramienta eléctrica empleado en las siguientes advertencias de peligro se refiere a herramientas eléctricas de conexión a la red (con cable de red) y a herramientas eléctricas accionadas por acumulador (o sea, sin cable de red).

Seguridad del puesto de trabajo

• Mantenga limpio y bien iluminado su puesto de trabajo. El desorden o una iluminación deficiente en las áreas de trabajo pueden provocar accidentes.
  No utilice la herramienta eléctrica en un entorno con peligro de explosión, en el que se encuentren combustibles líquidos, gases o material en polvo. Las herramientas eléctricas producen chispas que pueden llegar a inflamar los materiales en polvo o vapores.

Mantenga alejados a los niños y otras personas de su puesto de trabajo al emplear la herramienta eléctrica. Una distracción le puede hacer perder el control sobre la herramienta eléctrica.

Seguridad eléctrica

El enchufe de la herramienta eléctrica debe corresponder a la toma de corriente utilizada. No es admisible modificar el enchufe en forma alguna. No emplear adaptadores en herramientas eléctricas dotadas con una toma de tierra. Los enchufes sin modificar adecuados a las respectivas tomas de corriente reducen el riesgo de una descarga eléctrica.
Evite que su cuerpo toque partes conectadas a tierra como tuberías, radiadores, cocinas y refrigeradores. El riesgo a quedar expuesto a una sacudida eléctrica es mayor si su cuerpo tiene contacto con tierra.
No exponga la herramienta eléctrica a la lluvia y evite que penetren líquidos en su interior. Existe el peligro de recibir una descarga eléctrica si penetran ciertos líquidos en la herramienta eléctrica.
No utilice el cable de red para transportar o colgar la herramienta eléctrica, ni tire de él para sacar el enchufe de la toma de corriente. Mantenga el cable de red alejado del calor, aceite, esquinas cortantes o piezas móviles. Los cables de red dañados o enredados pueden provocar una descarga eléctrica.
Al trabajar con la herramienta eléctrica a la intemperie utilice solamente cables de prolongación apropiados para su uso en exteriores. La utilización de un cable de prolongación adecuado para su uso en exteriores reduce el riesgo de una descarga eléctrica.
Si fuese imprescindible utilizar la herramienta eléctrica en un entorno húmedo, es necesario conectarla a través de un fusible diferencial. La aplicación de un fusible diferencial reduce el riesgo a exponerse a una descarga eléctrica.

Seguridad de personas

Esté atento a lo que hace y emplee la herramienta eléctrica con prudencia. No utilice la herramienta eléctrica si estuviese cansado, ni tampoco después de haber consumido alcohol, drogas o medicamentos. El no estar atento durante el uso de la herramienta eléctrica puede provocarle serias lesiones.
▶ Utilice un equipo de protección personal y en todo caso unas gafas de protección. El riesgo a lesionarse se reduce considerablemente si, dependiendo del tipo y la aplicación de la herramienta eléctrica empleada, se utiliza un equipo de protección adecuado como una mascarilla antipolvo, zapatos de seguridad con suela antideslizante, casco, o protectores auditivos.
Evite una puesta en marcha fortuita. Asegurarse de que la herramienta eléctrica esté desconectada antes de conectarla a la toma de corriente y/o al montar el acumulador, al recogerla, y al transportarla. Si transporta la herramienta eléctrica sujetándola por el interruptor de conexión/desconexión, o si alimenta la herramienta eléctrica estando ésta conectada, ello puede dar lugar a un accidente.

Español | 29

▶ Retire las herramientas de ajuste o llaves fijas antes de conectar la herramienta eléctrica. Una herramienta de ajuste o llave fija colocada en una pieza rotante puede producir lesiones al poner a funcionar la herramienta eléctrica.
Evite posturas arriesgadas. Trabaje sobre una base firme y mantenga el equilibrio en todo momento. Ello le permitirá controlar mejor la herramienta eléctrica en caso de presentarse una situación inesperada.
Lleve puesta una vestimenta de trabajo adecuada. No utilice vestimenta amplia ni joyas. Mantenga su pelo, vestimenta y guantes alejados de las piezas móviles. La vestimenta suelta, el pelo largo y las joyas se pueden en-ganchar con las piezas en movimiento.
Siempre que sea posible utilizar unos equipos de aspiración o captación de polvo, asegúrese que éstos estén montados y que sean utilizados correctamente. El empleo de estos equipos reduce los riesgos derivados del polvo.

Uso y trato cuidadoso de herramientas eléctricas

No sobrecargue la herramienta eléctrica. Use la herramienta eléctrica prevista para el trabajo a realizar. Con la herramienta adecuada podrá trabajar mejor y más seguro dentro del margen de potencia indicado.
No utilice herramientas eléctricas con un interruptor defectuoso. Las herramientas eléctricas que no se puedan conectar o desconectar son peligrosas y deben hacer-se reparar.
▶ Saque el enchufe de la red y/o desmonte el acumulador antes de realizar un ajuste en la herramienta eléctrica, cambiar de accesorio o al guardar la herramienta eléctrica. Esta medida preventiva reduce el riesgo a conectar accidentalmente la herramienta eléctrica.
▶ Guarde las herramientas eléctricas fuera del alcance de los niños. No permita la utilización de la herramienta eléctrica a aquellas personas que no estén familiarizadas con su uso o que no hayan leído estas instrucciones. Las herramientas eléctricas utilizadas por personas inexpertas son peligrosas.
▶ Cuide la herramienta eléctrica con esmero. Controle si funcionan correctamente, sin atascarse, las partes móviles de la herramienta eléctrica, y si existen partes rotas o deterioradas que pudieran afectar al funcionamiento de la herramienta eléctrica. Haga reparar estas piezas defectuosas antes de volver a utilizar la herramienta eléctrica. Muchos de los accidentes se deben a herramientas eléctricas con un mantenimiento deficiente.
- Mantenga los útiles limpios y afilados. Los útiles mantenidos correctamente se dejan guiar y controlar mejor.
Utilice la herramienta eléctrica, accesorios, útiles, etc. de acuerdo a estas instrucciones, considerando en ello las condiciones de trabajo y la tarea a realizar. El uso de herramientas eléctricas para trabajos diferentes de aquellos para los que han sido concebidas puede resultar peligroso.

Trato y uso cuidadoso de herramientas accionadas por acumulador

Solamente cargar los acumuladores con los cargadores recomendados por el fabricante. Existe un riesgo de incendio al intentar cargar acumuladores de un tipo diferente al previsto para el cargador.
Solamente emplee los acumuladores previstos para la herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.
▶ Si no utiliza el acumulador, guárdelo separado de clips, monedas, llaves, clavos, tornillos o demás objetos metálicos que pudieran puentear sus contactos. El cortocircuito de los contactos del acumulador puede causar quemaduras o un incendio.
La utilización inadecuada del acumulador puede provocar fugas de líquido. Evite el contacto con él. En caso de un contacto accidental enjuagar el área afectada con abundante agua. En caso de un contacto con los ojos recurra además inmediatamente a un médico. El líquido del acumulador puede irritar la piel o producir quemaduras.

Servicio

- Únicamente haga reparar su herramienta eléctrica por un profesional, empleando exclusivamente piezas de repuesto originales. Solamente así se mantiene la seguridad de la herramienta eléctrica.

Instrucciones de seguridad para martillos

▶ Utilice unos protectores auditivos. El ruido intenso puede provocar sordera.
Utilice las empuñaduras adicionales, si se adjuntan al suministro de la herramienta eléctrica. La pérdida de control sobre la herramienta eléctrica puede provocar un accidente.
Sujete el aparato por las superficies de agarre aisladas al realizar trabajos en los que el útil o el tornillo pueda llegar a tocar conductores eléctricos ocultos. El contacto con conductores bajo tensión puede hacer que las partes metálicas de la herramienta eléctrica le provoquen una descarga eléctrica.
Utilice unos aparatos de exploración adecuados para detectar conductores o tuberías ocultas, o consulte a sus compañías abastecedoras. El contacto con conductores eléctricos puede provocar un incendio o una electrocución. Al dañar una tubería de gas puede producirse una explosión. La perforación de una tubería de agua puede causar daños materiales.
Trabajar sobre una base firme sujetando la herramienta eléctrica con ambas manos. La herramienta eléctrica es guiada de forma más segura con ambas manos.
Asegure la pieza de trabajo. Una pieza de trabajo fijada con unos dispositivos de sujeción, o en un tornillo de banco, se mantiene sujeta de forma mucho más segura que con la mano.
Antes de depositarla, esperar a que se haya detenido la herramienta eléctrica. El útil puede engancharse y hacerle perder el control sobre la herramienta eléctrica.

30 | Español

No intente abrir el acumulador. Podría provocar un cortocircuito.

Proteja el acumulador del calor excesivo como, p. ej., de una exposición prolongada al sol, del fuego, del agua y de la humedad. Existe el riesgo de explosión.

Si el acumulador se daña o usa de forma inapropiada puede que éste emane vapores. Ventile con aire fresco el recinto y acuda a un médico si nota alguna molestia. Los vapores pueden llegar a irritar las vías respiratorias.
- Únicamente utilice el acumulador en combinación con su herramienta eléctrica Bosch. Solamente así queda protegido el acumulador contra una sobrecarga peligrosa.
Mediante objetos puntiagudos, como p. ej. clavos o destornilladores, o por influjo de fuerza exterior se puede dañar el acumulador. Se puede generar un cortocircuito interno y el acumulador puede arder, humear, explotar o sobrecalentarse.

Descripción y prestaciones del producto

Lea íntegramente estas advertencias de peligro e instrucciones. En caso de no atenerse a las advertencias de peligro e instrucciones siguientes, ello puede ocasionar una descarga eléctrica, un incendio y/o lesión grave.

Despliegue y mantenga abierta la solapa con la imagen del aparato mientras lee las instrucciones de manejo.

Utilización reglamentaria

La herramienta eléctrica ha sido diseñada para taladrar con percusión en hormigón, ladrillo y piedra. También es apropiada para taladrar sin percutir en madera, metal, cerámica y plástico. Las herramientas eléctricas de giro reversible dotadas con un regulador electrónico pueden utilizarse además para atornillar.

Componentes principales

La numeración de los componentes está referida a la imagen de la herramienta eléctrica en la página ilustrada.

1 Tope de profundidad
2 Portaútiles SDS-plus
3 Caperuza antipolvo
4 Casquillo de enclavamiento
5 Amortiguador de vibraciones
6 Empuñadura (zona de agarre aislada)
7 Selector de sentido de giro
8 Interruptor de conexión/desconexión
9 Selector "Taladrar/taladrar con percusión"
10 Botón de ajuste del tope de profundidad
11 Tornillo de mariposa para ajuste de la empuñadura adicional
12 Acumulador*

13 Botón de extracción del acumulador
14 Indicador de control de temperatura
15 Indicador del estado de carga del acumulador
16 Tecla del indicador de estado de carga
17 Empuñadura adicional (zona de agarre aislada)
18 Portabrocas de sujeción rápida*
19 Casquillo delantero del portabrocas de sujeción rápida*
20 Casquillo trasero del portabrocas de sujeción rápida*
21 Boquilla de aspiración del Saugfix*
22 Tornillo de fijación del Saugfix*
23 Tope de profundidad del Saugfix*
24 Tubo telescópico del Saugfix*
25 Tornillo de mariposa del Saugfix*
26 Tubo de guía del Saugfix*
27 Soporte universal con vástago de inserción SDS-plus*

*Los accesorios descritos e ilustrados no corresponden al material que se adjunta de serie. La gama completa de accesorios opcionales se detalla en nuestro programa de accesorios.

Datos técnicos
Martillo perforador GBH 36 V-EC Compact

No de artículo		3 611 J03 R..
Control de revoluciones		●
Giro a derechas/izquierdas		●
Tensión nominal	V= 36
Potencia absorbida nominal	W	430
Potencia útil	W	320
Frecuencia de percusión	min-1	0-4850
Energía por percusión según EPTA-Procedure 05/2009	J	1,8
Revoluciones	min-1	0-1500
Alojamiento del útil		SDS-plus
Diámetro del cuello del husillo	mm 48
Diámetro máx. de taladro en:
- H or m ig ó n	mm	18
- A c e r o	mm	13
- M a d e r a	mm	30
máx. Diámetro de tornillos	mm	6
Peso según EPTA-Procedure 01:2014	kg 2,7-3,3*
*según el acumulador utilizado

Accumulador

Temperatura ambiente permitida
- al c a r g a r	°C	0...+45
- durante el servicio* y el almacena- miento	°C	-20...+50
Acumuladores recomendados		GBA 36V x,xAh H-.
* potencia limitada a temperaturas <0 °C

Español | 31

Información sobre ruidos y vibraciones

Valores de emisión de ruidos determinados según EN 60745-2-6.

El nivel de presión sonora típico del aparato, determinado con un filtro A, asciende a: Nivel de presión sonora 91 dB(A); nivel de potencia acústica 102 dB(A). Tolerancia K = 3

¡Usar unos protectores auditivos!

Nivel total de vibraciones a, (suma vectorial de tres direcciones) y tolerancia K determinados según EN 60745-2-6:

Taladrado por martillado en hormigón: a_h=16\ m/s² , K=1,9m/s²

Taladrado en metal: a_h<2,5m/s²,K=1,5m/s²

Atornillado: a_h<2,5m/s²,K=1,5m/s²

El nivel de vibraciones indicado en estas instrucciones ha sido determinado según el procedimiento de medición fijado en la norma EN 60745 y puede servir como base de comparación con otras herramientas eléctricas. También es adecuado para estimar provisionalmente la solicitación experimentada por las vibraciones.

El nivel de vibraciones indicado ha sido determinado para las aplicaciones principales de la herramienta eléctrica. Por ello, el nivel de vibraciones puede ser diferente si la herramienta eléctrica se utiliza para otras aplicaciones, con accesorios diferentes, con útiles divergentes, o si el mantenimiento de la misma fuese deficiente. Ello puede suponer un aumento drástico de la solicitación por vibraciones durante el tiempo total de trabajo.

Para determinar con exactitud la solicitación experimentada por las vibraciones, es necesario considerar también aquellos tiempos en los que el aparato esté desconectado, o bien, esté en funcionamiento, pero sin ser utilizado realmente. Ello puede suponer una disminución drástica de la solicitación por vibraciones durante el tiempo total de trabajo.

Fije unas medidas de seguridad adicionales para proteger al usuario de los efectos por vibraciones, como por ejemplo: Mantenimiento de la herramienta eléctrica y de los útiles, con servar calientes las manos, organización de las secuencias de trabajo.

Montaje

Carga del acumulador

- Únicamente use los cargadores que se detallan en la página con los accesorios. Solamente estos cargadores han sido especialmente adaptados a los acumuladores de iones de litio empleados en su herramienta eléctrica.

Observación: El acumulador se suministra parcialmente cargado. Con el fin de obtener la plena potencia del acumulador, antes de su primer uso, cárguelo completamente en el cargador.

El acumulador de iones de litio puede recargarse siempre que se quiera, sin que ello merme su vida útil. Una interrupción del proceso de carga no afecta al acumulador.

El acumulador de iones de litio va protegido contra altas descargas por "Electronic Cell Protection (ECP) (Protección Electrónica de Celdas)". Si el acumulador está descargado, un circuito de protección se encarga de desconectar la herramienta eléctrica. El útil deja de moverse.

En caso de una desconexión automática de la herramienta eléctrica no mantenga accionado el interruptor de conexión/desconexión. El acumulador podría dañarse.

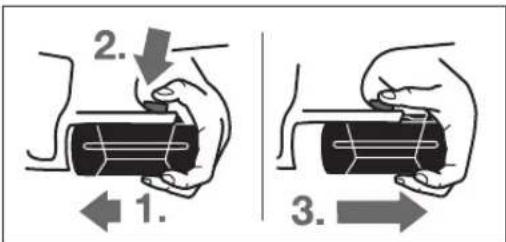

Desmontaje del acumulador

La extracción del acumulador 12 se realiza en dos etapas para evitar que éste se salga en el caso de un accionamiento accidental del botón de extracción 13. Al estar montado el acumulador en la herramienta eléctrica, éste es retenido en esa posición por un resorte.

Para desmontar el acumulador 12:

- Presione el acumulador contra la base de la herramienta eléctrica (1.), accionando al mismo tiempo el botón de extracción 13 (2.).

- Extraiga el acumulador de la herramienta eléctrica hasta que sea visible una franja roja (3.).

- Presione nuevamente el botón de extracción 13 y saque completamente el acumulador.

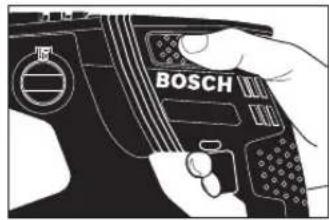

Indicador del estado de carga del acumulador

El nivel de carga del acumulador 12 se señaliza mediante los tres LED verdes del indicador de carga 15. Por motivos de seguridad, solamente es posible determinar el estado de carga con la herramienta eléctrica detenida.

- Pulse la tecla 16 para visualizar el estado de carga (también puede realizarse con el acumulador desmontado). Después de 5 segundos, aprox., se apaga automáticamente el indicador de estado de carga.

LED Capacidad

3 LED verdes encendidos ≥	2/3
2 LED verdes encendidos ≥	1/3
1 LED verde encendido <1/3

1 LED verde intermitente Reserva

Si al pulsar la tecla 16 no se ilumina ningún LED, ello es señal de que el acumulador está deteriorado y deberá reemplazarse.

Durante el proceso de carga se encienden uno tras otro los tres LED verdes y se apagan brevemente. El acumulador se encuentra completamente cargado al encenderse permanentemente los tres LED verdes. Aprox. 5 minutos después de haber sido completamente cargado el acumulador, los tres LED verdes se vuelven a apagar.

El acumulador viene equipado con un sensor de temperatura NTC que solamente admite su recarga dentro del margen de temperatura entre 0 °C y 45 °C. De esta manera se alcanza una larga vida útil del acumulador.

32 | Español

Empuñadura adicional

- Solamente utilice la herramienta eléctrica con la empuñadura adicional 17 montada.

Orientación de la empuñadura adicional (ver figura A)

La empuñadura adicional 17 puede girarse a cualquier posición para permitirle trabajar manteniendo una postura firme y cómoda.

- Gire en sentido contrario a las agujas del reloj el tornillo de mariposa 11 y gire la empuñadura adicional 17 a la posición deseada. Seguidamente apriete en el sentido de las agujas del reloj el tornillo de mariposa 11.

Ajuste de la profundidad de perforación (ver figura B)

El tope de profundidad 1 permite ajustar la profundidad de perforación X deseada.

- Presione el botón de ajuste del tope de profundidad 10 e introduzca el tope de profundidad en la empuñadura adicional 17.

La cara estriada del tope de profundidad 1 deberá quedar hacia abajo.

- Inserte hasta el tope el útil SDS-plus en el portaútiles SDS-plus 2. De no proceder así, el ajuste de la profundidad de perforación es incorrecto debido a la movilidad que tiene el útil SDS-plus.

- Saque el tope de profundidad de manera que la medida entre la punta de la broca y del tope de profundidad corresponda a la profundidad de perforación X.

Selección del portabrocas y de los útiles

Para taladrar con percusión se precisan útiles SDS-plus, que se montan en el portabrocas SDS-plus.

Para taladrar sin percusión en madera, metal, cerámica y plástico, así como para atornillar se utilizan útiles sin vástago SDS-plus (p.ej. brocas de vástago cilíndrico). Para estos útiles se precisa un portabrocas de sujeción rápida o un portabrocas de corona dentada.

Cambio del portabrocas de sujeción rápida

Para poder trabajar con útiles sin SDS-plus (p.ej. brocas de vástago cilíndrico) es necesario montar un portabrocas adecuado (portabrocas de corona dentada o de sujeción rápida, ambos, accesorios especiales).

Montaje del portabrocas de sujeción rápida (ver figura C)

• Limpie primero, y aplique a continuación una capa ligera de grasa al extremo del vástago de inserción.
• Inserte en el portaútiles, girándolo al mismo tiempo, el adaptador acoplado al portabrocas de sujeción rápida 18, de manera que éste quede sujeto automáticamente.
• Tire del portabrocas de sujeción rápida para asegurarse de que ha quedado correctamente sujeto.

Desmontaje del portabrocas de sujeción rápida

- Empuje hacia atrás el casquillo de enclavamiento 4 y retire el portabrocas de sujeción rápida 18.

Cambio de útil

La caperuza antipolvo 3 evita en gran medida que el polvo que se va produciendo al trabajar penetre en el portaútiles. Al montar el útil, preste atención a no dañar la caperuza antipolvo 3.

Haga sustituir de inmediato una caperuza antipolvo deteriorada. Se recomienda que este trabajo sea realizado por un servicio técnico.

Montaje del útil SDS-plus (ver figura D)

El portaútiles SDS-plus le permite cambiar el útil de forma sencilla y cómoda sin precisar para ello una herramienta.

• Limpie primero y aplique a continuación una capa ligera de grasa al extremo de inserción del útil.
• Inserte girando el útil en el portaútiles hasta conseguir que éste quede sujeto automáticamente.
• Tire del útil para asegurarse de que ha quedado correctamente sujeto.

Condicionado por el sistema, el útil SDS-plus puede moverse libremente. A ello se debe que se presente un error de redondez al girar en vacío. Esto no afecta para nada a la precisión del taladro realizado, ya que la broca se autocentra al taladrar.

Desmontaje del útil SDS-plus (ver figura E)

- Empuje hacia atrás el casquillo de enclavamiento 4 y retire el útil.

Aplicación de útiles sin SDS-plus (ver figura F)

Observación: ¡No utilice útiles sin SDS-plus ni para taladrar con percusión ni para cincelar! Al taladrar con percusión o cincelar ello perjudicaría a los útiles sin SDS-plus y al portabrocas.

• Monte el portabrocas de sujeción rápida 18.
• Sujete el casquillo posterior 20 del portabrocas de sujeción rápida 18 y gire el casquillo anterior 19 en sentido contrario a las agujas del reloj, de manera, que pueda insertar el útil. Inserte el útil.
• Sujete el casquillo posterior del portabrocas de sujeción rápida 18 y gire firmemente a mano en el sentido de las agujas del reloj el casquillo anterior hasta que deje de ser perceptible el ruido de carraca. El portabrocas queda enclavado así automáticamente.
• Verifique la sujeción firme del útil tirando del mismo.

Observación: En caso de haber abierto hasta el tope el portabrocas, puede ocurrir que al intentar cerrar éste se perciba un ruido de carraca y que no se consiga cerrar el portabrocas. En este caso, gire una vez el casquillo anterior 19 en sentido contrario a las agujas del reloj. A continuación es posible cerrar el portaútiles.

- Gire el mando desactivador de percusión y giro 11 a la posición "Taladrar".

Desmontaje de útiles sin SDS-plus (ver figura G)

- Sujete el casquillo posterior 20 del portabrocas de sujeción rápida y gire el casquillo anterior 19 en sentido contrario a las agujas del reloj, lo suficiente para poder insertar el útil.

Español | 33

Aspiración de polvo con el Saugfix (accesorio especial)

El polvo de ciertos materiales como, pinturas que contengan plomo, ciertos tipos de madera y algunos minerales y metales, puede ser nocivo para la salud. El contacto y la inspiración de estos polvos pueden provocar en el usuario o en las personas circundantes reacciones alérgicas y/o enfermedades respiratorias.

Ciertos polvos como los de roble, encina y haya son considerados como cancerígenos, especialmente en combinación con los aditivos para el tratamiento de la madera (cromatos, conservantes de la madera). Los materiales que contengan amianto solamente deberán ser procesados por especialistas.

• A ser posible utilice un equipo para aspiración de polvo apropiado para el material a trabajar.
• Observe que esté bien ventilado el puesto de trabajo.
• Se recomienda una mascarilla protectora con un filtro de la clase P2.

Observe las prescripciones vigentes en su país sobre los materiales a trabajar.

Evite acumulaciones de polvo en el puesto de trabajo.

Los materiales en polvo se pueden inflamar fácilmente.

Montaje del Saugfix (ver figura H)

Para la aspiración de polvo se precisa un Saugfix (accesorio especial). Al taladrar, el cabezal Saugfix es presionado continuamente contra la base por la fuerza de un resorte, consiguiéndose así que éste asiente continuamente contra la misma.

• Pulse la tecla de ajuste del tope de profundidad 10 y retire el tope de profundidad 1. Vuelva a presionar la tecla 10 y monte por el frente el Saugfix en la empuñadura adicional 17.
• Conecte una manguera de aspiración (diámetro 19 mm, accesorio especial) a la boquilla de aspiración 21 del Saugfix.

El aspirador debe ser adecuado para el material a trabajar.

Para aspirar polvo especialmente nocivo para la salud, cancerígeno, o polvo seco utilice un aspirador especial.

Ajuste de la profundidad de perforación en el Saugfix (ver figura I)

Ud. puede fijar también la profundidad de perforación X deseada estando montado el Saugfix.

• Inserte hasta el tope el útil SDS-plus en el portaútiles SDS-plus 2. De no proceder así, el ajuste de la profundidad de perforación es incorrecto debido a la movilidad que tiene el útil SDS-plus.
• Afloje el tornillo de mariposa 25 del Saugfix.
• Asiente firmemente el útil, estando éste detenido, contra el punto a taladrar. Al realizar esto, el útil SDS-plus deberá asentar contra la superficie.

• Desplace el tubo de guía 26 del Saugfix en el soporte de forma que el cabezal de Saugfix asiente contra la base a taladrar. No desplace el tubo de guía 26 más de lo necesario sobre el tubo telescópico 24 con el fin de que sea visible la mayor parte posible de la escala del tubo telescópico 24.

• Apriete nuevamente el tornillo de mariposa 25. Afloje el tornillo de fijación 22 del tope de profundidad del Saugfix.

• Desplace el tope de profundidad 23 sobre el tubo telescópico 24 de manera que la distancia X mostrada en la figura corresponda a la profundidad de perforación deseada.
• Apriete el tornillo de fijación 22 en esa posición.

Operación

Puesta en marcha

Montaje del acumulador

Solamente utilice acumuladores de iones de litio originales Bosch de la tensión indicada en la placa de características de su herramienta eléctrica. El uso de otro tipo de acumuladores puede provocar daños e incluso un incendio.
- Coloque el selector de sentido de giro 7 en la posición central para evitar una puesta en marcha accidental de la herramienta eléctrica.
- Inserte por el frente el acumulador 12 cargado, en la base de la herramienta eléctrica. Empuje completamente hacia dentro el acumulador hasta que deje de verse la franja roja y que éste quede enclavado de forma segura.

Ajuste del modo de operación

Con el selector "Taladrar/taladrar con percusión" 9 puede Ud. ajustar el modo de operación de la herramienta eléctrica.
Observación: ¡Unicamente cambie el modo de operación estando desconectada la herramienta eléctrica! En caso contrario podría dañarse la herramienta eléctrica.
- Para cambiar el modo de operación gire el selector "Taladrar/taladrar con percusión" 9 a la posición deseada.

Posición para Taladrar con percusión en hormigón o piedra

Posición para Taladrar, sin percutir, en madera, metal, cerámica y plástico, así como para atornillar

Ajuste del sentido de giro (ver figura J)

Giro a derechas: Empuje hasta el tope, hacia la izquierda, el selector de sentido de giro 7.

Giro a izquierdas: Empuje hasta el tope, hacia la derecha, el selector de sentido de giro 7.

Al taladrar con o sin percusión ajuste siempre el sentido de giro a derechas.

- Para conectar la herramienta eléctrica presionar el interruptor de conexión/desconexión 8.

Al conectar por primera vez la herramienta eléctrica puede que la puesta en marcha se realice con cierto retardo, ya que debe autoconfigurarse primero el sistema electrónico del aparato.

34 | Español

Para ahorrar energía, solamente conecte la herramienta eléctrica cuando vaya a utilizarla.

- Para la desconexión suelte el interruptor de conexión/desconexión 8.

Ajuste del n° de revoluciones/frecuencia de percusión

Variando la presión ejercida sobre el interruptor de conexión/desconexión 8 puede Ud. regular de forma continua las revoluciones/n° de impactos de la herramienta eléctrica.

Accionando ligeramente el interruptor de conexión/desconexión 8 se obtienen unas revoluciones/frecuencia de percusión reducida. Aumentando paulatinamente la presión se van aumentando en igual medida las revoluciones/frecuencia de percusión.

En caso de engancharse o bloquearse el útil se desacopla el husillo de la unidad de accionamiento. Debido a la elevada fuerza de reacción resultante, siempre sujete la herramienta eléctrica con ambas manos y trabaje sobre una base firme.
En caso de bloquearse el útil, desconectar la herramienta eléctrica y liberar el útil. Si el aparato se conecta estando bloqueado el útil de taladrar se producen unos pares de reacción muy elevados.

Piloto de control de temperatura

El LED rojo de control de temperatura 14 señaliza que el acumulador o el circuito electrónico de la herramienta eléctrica (con el acumulador montado) no se encuentran dentro del margen de temperatura óptimo. En este caso, la herramienta eléctrica no trabaja o lo hace a potencia reducida.

Control de temperatura del acumulador:

• EILED rojo 14 se enciende permanentemente al insertar el acumulador en el cargador: La temperatura del acumulador se encuentra fuera del margen admisible de 0 °C a 45 °C, por lo que no puede cargarse.
• EILED rojo 14 parpadea al apretar la tecla 16 o el interruptor de conexión/desconexión 8 (con el acumulador colocado): El acumulador se encuentra fuera del margen de temperatura de servicio admisible.
• Si la temperatura del acumulador es superior a 70 °C, la herramienta eléctrica se desconecta hasta que el acumulador alcance de nuevo una temperatura admisible.

Control de temperatura del circuito electrónico de la herramienta eléctrica:

• EL LED rojo 14 se enciende permanentemente al accionar el interruptor de conexión/desconexión 8: La temperatura del circuito electrónico de la herramienta eléctrica es inferior a 5 °C o superior a 75 °C.
• A una temperatura superior a 90°C, el circuito electrónico desconecta la herramienta eléctrica hasta que se haya alcanzado una temperatura de operación admisible.

Instrucciones para la operación

Amortiguador de vibraciones

Vibration Control

El amortiguador de vibraciones integrado se encarga de atenuar las vibraciones.

El material especial utilizado en la empuñadura permite un mejor agarre y manejabilidad de la herramienta eléctrica.

- Sujete la herramienta eléctrica por el área superior de la empuñadura para obtener un efecto amortiguante máximo.

Montaje de las puntas de atornillar (ver figura K)

- Solamente aplique la herramienta eléctrica desconectada contra la tuerca o tornillo. Los útiles en rotación pueden resbalar.

Para montar puntas de atornillar deberá utilizar un soporte universal 27 dotado con un vástago de inserción SDS-plus (accesorio especial).

• Limpie primero, y aplique a continuación una capa ligera de grasa al extremo del vástago de inserción.
• Inserte girando el soporte universal en el portaútiles hasta conseguir que éste quede sujeto automáticamente.
• Tire del soporte universal para asegurarse de que ha quedado correctamente sujeto.
• Inserte una punta de atornillar en el soporte universal. Únicamente utilice puntas de atornillar que ajusten correctamente en la cabeza del tornillo.
• Para desmontar el soporte universal, empuje hacia atrás el casquillo de enclavamiento 4 y retire entonces el soporte universal 27 del portaútiles.

Indicaciones para el trato óptimo del acumulador

Proteja el acumulador de la humedad y del agua.

Únicamente almacene el acumulador sin exceder el margen de temperatura de -20°C a 50°C . P.ej., no deje el acumulador en el coche en verano.

Limpie de vez en cuando las rejillas de refrigeración del acumulador con un pincel suave, limpio y seco.

Si después de una recarga, el tiempo de funcionamiento del acumulador fuese muy reducido, ello es señal de que éste está agotado y deberá sustituirse.

Observe las indicaciones referentes a la eliminación.

Español | 35

Mantenimiento y servicio

Mantenimiento y limpieza

Desmonte el acumulador antes de manipular en la herramienta eléctrica (p.ej. en el mantenimiento, cambio de útil, etc.), así como al transportarla y guardarla. En caso contrario podría accidentarse al accionar fortuitamente el interruptor de conexión/desconexión.
Mantenga limpia la herramienta eléctrica y las rejillas de refrigeración para trabajar con eficacia y seguridad.
Haga sustituir de inmediato una caperuza antipolvo deteriorada. Se recomienda que este trabajo sea realizado por un servicio técnico.

- Limpie el portaútiles 2 después cada uso.

Servicio técnico y atención al cliente

El servicio técnico le asesorará en las consultas que pueda Ud. tener sobre la reparación y mantenimiento de su producto, así como sobre piezas de recambio. Los dibujos de despiece e informaciones sobre las piezas de recambio los podrá obtener también en internet bajo:

www.bosch-pt.com

Nuestro equipo de asesores técnicos le orientará gustosamente en cuanto a la adquisición, aplicación y ajuste de los productos y accesorios.

Para cualquier consulta o pedido de piezas de repuesto es imprescindible indicar el n° de artículo de 10 dígitos que figura en la placa de características del producto.

España

Robert Bosch España S.L.U. Departamento de ventas Herramientas Eléctricas C/Hermanos García Noblejas, 19 28037 Madrid

Para efectuar su pedido online de recambios o pedir la recogida para la reparación de su máquina, entre en la página www.herramientasbosch.net.

Tel. Asesoramiento al cliente: 902 531 553 Fax: [phone]

Venezuela

Robert Bosch S.A. Final Calle Vargas. Edf. Centro Berimer P.B. Boleita Norte Caracas 107 Tel.: [phone]

México

Robert Bosch S. de R.L. de C.V. Calle Robert Bosch No. 405 C.P. 50071 Zona Industrial, Toluca - Estado de México Tel. Interior: (01) 800 6271286 Tel. D.F.: 52843062 E-Mail: [e-mail]

Argentina

Robert Bosch Argentina S.A. Av. Córdoba 5160 C1414BAW Ciudad Autónoma de Buenos Aires Atención al Cliente Tel.: [phone] E-Mail: [e-mail]

Perú

Robert Bosch S.A.C. Av. Primavera 781, Urb. Chacarilla, San Borja (Edificio Aldo) Buzón Postal Lima 41 - Lima Tel.: [phone]

Chile

Robert Bosch S.A. Calle El Cacique 0258 Providencia – Santiago Tel.: [phone]

Ecuador

Robert Bosch Sociedad Anonima Ecuabosch Av. Las Monjas n° 10 y Carlos J. Arosamena Guayaquil - Ecuador Tel. [phone] Email: [e-mail]

Transporte

Los acumuladores de iones de litio incorporados están sujetos a los requerimientos estipulados en la legislación sobre mercancías peligrosas. Los acumuladores pueden ser transportados por carretera por el usuario sin más imposiciones. En el envío por terceros (p. ej., transporte aéreo o por agencia de transportes) deberán considerarse las exigencias especiales en cuanto a su embalaje e identificación. En este caso deberá recurrirse a los servicios de un experto en mercancías peligrosas al preparar la pieza para su envío.

Únicamente envíe acumuladores si su carcasa no está dañada. Si los contactos no van protegidos cubralos con cinta adhesiva y embale el acumulador de manera que éste no se pueda mover dentro del embalaje. Observe también las prescripciones adicionales que pudieran existir al respecto en su país.

Eliminación

Las herramientas eléctricas, acumuladores, accesorios y embalajes deberán someterse a un proceso de recuperación que respete el medio ambiente.

¡No arroje las herramientas eléctricas, acumuladores o pilas a la basura!

Sólo para los países de la UE:

Las herramientas eléctricas inservibles, así como los acumuladores/pilas defectuosos o agotados deberán acumularse por separado para ser sometidos a un reciclaje ecológico tal como lo marcan las Directivas Europeas 2012/19/UE y 2006/66/CE, respectivamente.

36 | Português

Los acumuladores/pilas agotados pueden entregarse directamente a su distribuidor habitual de Bosch:

España

Servicio Central de Bosch

Servilotec, S.L.

Polig. Ind. II, 27

Cabanillas del Campo

Tel.: [phone]

Accumuladores/pilas:

lones de Litio:

Observe las indicaciones comprendidas en el apartado "Transporte", página 35.

Reservado el derecho de modificación.

El símbolo es solamente válido, si también se encuentra sobre la placa de características del producto/fabricado.

Português

Carregar o acumulador

Retirar o acumulador

Para retirar o acumulador 12:

Colocar o acumulador

Acoplamento de sobrecarga

Controlo de temperatura do acumulador:
