GSR 18V Professional - Gręžtuvas BOSCH - Nemokama naudojimo instrukcija

Produkto tipas	Belaidė gręžimo-sukimo mašina
Prekės ženklas	Bosch
Modelis	GSR 18V Professional
Kategorija	Gręžtuvas
Vardinė įtampa	18 V
Tuščiosios eigos greitis (1 pavara)	0–450 aps./min.
Tuščiosios eigos greitis (2 pavara)	0–1450 aps./min.
Maks. sukimo momentas (kietas/minkštas)	44 / 28 Nm
Maks. varžtų sukimo skersmuo	9 mm
Maks. gręžimo skersmuo pliene	11 mm
Maks. gręžimo skersmuo medyje	32 mm
Griebtuvo suspaudimo diapazonas	1,5–10 mm
Velvo sriegis	1/2″
Svoris (pagal EPTA)	2,1 kg
Maitinimas	Li-Ion 18 V baterija (neįtraukta)
Griebtuvo tipas	Automatinis griebtuvas (be rakto)
Pavarų skaičius	2 (mechaninės)
Sukimo momento reguliavimas	20 padėčių + gręžimas
Sukimosi kryptis	Dešinė / kairė
Specialios funkcijos	Automatinis velvo užraktas, lėtėjimo stabdys
Triukšmo lygis	< 70 dB(A); gali viršyti 80 dB(A)
Vibracijos (gręžiant metalą)	< 2,5 m/s² (K=1 m/s²)
Priežiūra ir valymas	Valyti ventiliacines angas; naudoti originalias Bosch dalis
Sauga	Dėvėti apsaugines ausines ir apsauginius akinius
Atsarginės dalys ir remonto galimybė	Bosch servisas; atsarginės dalys prieinamos www.bosch-pt.com

Dažnai užduodami klausimai - GSR 18V Professional BOSCH

Kaip pakeisti Bosch GSR 18V gręžtuvo bateriją?

Norėdami išimti bateriją, paspauskite atblokavimo mygtukus (5), esančius abiejose baterijos pusėse, ir traukite bateriją žemyn. Norėdami ją įdėti, įstumkite į rankeną, kol užsifiksuos. Naudokite tik originalias Bosch baterijas, kurių įtampa atitinka nurodytą gaminio lentelėje.

Kaip sureguliuoti sukimo momentą?

Pasukite sukimo momento nustatymo žiedą (2) į vieną iš 20 sunumeruotų padėčių. Kuo didesnis skaičius, tuo didesnis sukimo momentas. „Gręžimo“ padėtis (grąžto simbolis) išjungia sankabą ir leidžia gręžti. Sukimui pasirinkite medžiagai tinkamą nustatymą.

Kaip pakeisti sukimosi kryptį?

Naudokite sukimosi krypties jungiklį (7), esantį virš įjungimo/išjungimo mygtuko. Stumkite jį į kairę, kad suktųsi pagal laikrodžio rodyklę (gręžimas, sukimas), ir į dešinę, kad suktųsi prieš laikrodžio rodyklę (atsukimas). Jį perjunkite tik tada, kai įrankis neveikia.

Kaip pakeisti greitį?

Greičio jungiklis (3) yra ant įrankio viršaus. Pastumkite jį į I padėtį, kad gautumėte mažą greitį (0-450 aps./min.), tinkamą sukimui ar dideliems gręžimo skersmenims, ir į II padėtį, kad gautumėte didelį greitį (0-1450 aps./min.), skirtą mažiems skersmenims. Perjunkite tik visiškai sustojus varikliui.

Kaip pakeisti grąžtą automatiniame griebtuve?

Įsitikinkite, kad įjungimo/išjungimo jungiklis yra vidurinėje padėtyje (užblokuotas). Ranka sukite griebtuvo movą (1) kryptimi ① (atidarymas), kol galėsite įkišti grąžtą. Įkiškite grąžtą, tada sukite movą kryptimi ②, kol griebtuvas automatiškai užsifiksuos (daugiau nesigirdi spragtelėjimo). Norėdami išimti grąžtą, sukite priešinga kryptimi.

Kokią bateriją naudoti su GSR 18V?

Naudokite tik originalius Bosch baterijų blokus, kurių vardinė įtampa yra 18 V. Bosch NiCd, NiMH ar Li-ion baterijos yra suderinamos, tačiau naujesni modeliai dažniausiai yra Li-ion, užtikrinantys geresnę autonomiją ir tarnavimo laiką. Niekada nenaudokite kitų prekių ženklų ar modifikuotų baterijų.

Kaip valyti ir prižiūrėti gręžtuvą?

Visada palaikykite įrankį švarų, ypač ventiliacines angas, kad išvengtumėte perkaitimo. Naudokite sausą arba šiek tiek drėgną šluostę. Niekada nenerdykite įrankio į vandenį. Po ilgo naudojimo mažu greičiu paleiskite įrankį tuščiąja eiga visu greičiu 3 minutes, kad jis atvėstų. Remontą patikėkite įgaliotam Bosch servisui.

Koks maksimalus gręžimo skersmuo medyje ir pliene?

Maksimalus gręžimo skersmuo pliene yra 11 mm, o medyje – 32 mm. Gręžiant metalą, naudokite gerai pagaląstus HSS grąžtus. Dideliems skersmenims rekomenduojama išgręžti išankstinę skylę mažesniu grąžtu.

Kaip naudoti automatinį velvo užraktą?

Automatinis velvo užraktas (Auto-Lock) įsijungia, kai nėra paspaustas įjungimo/išjungimo mygtukas. Jis užrakina velvą, todėl varžtus galima sukite arba atsukti ranka, net jei baterija išsikrovusi, arba naudoti įrankį kaip rankinį atsuktuvą.

Kur rasti atsargines dalis ir techninį aptarnavimą?

Atsarginės dalys ir sprogdintos schemos yra prieinamos svetainėje www.bosch-pt.com. Dėl klausimų ar remonto kreipkitės į Bosch techninio aptarnavimo tarnybą. Prancūzijoje: telefonu 0 811 36 01 22 (vietinis mokestis) arba el. paštu [e-mail]. Belgijoje: [phone]. Šveicarijoje: [phone].

NAUDOJIMO INSTRUKCIJA GSR 18V Professional BOSCH

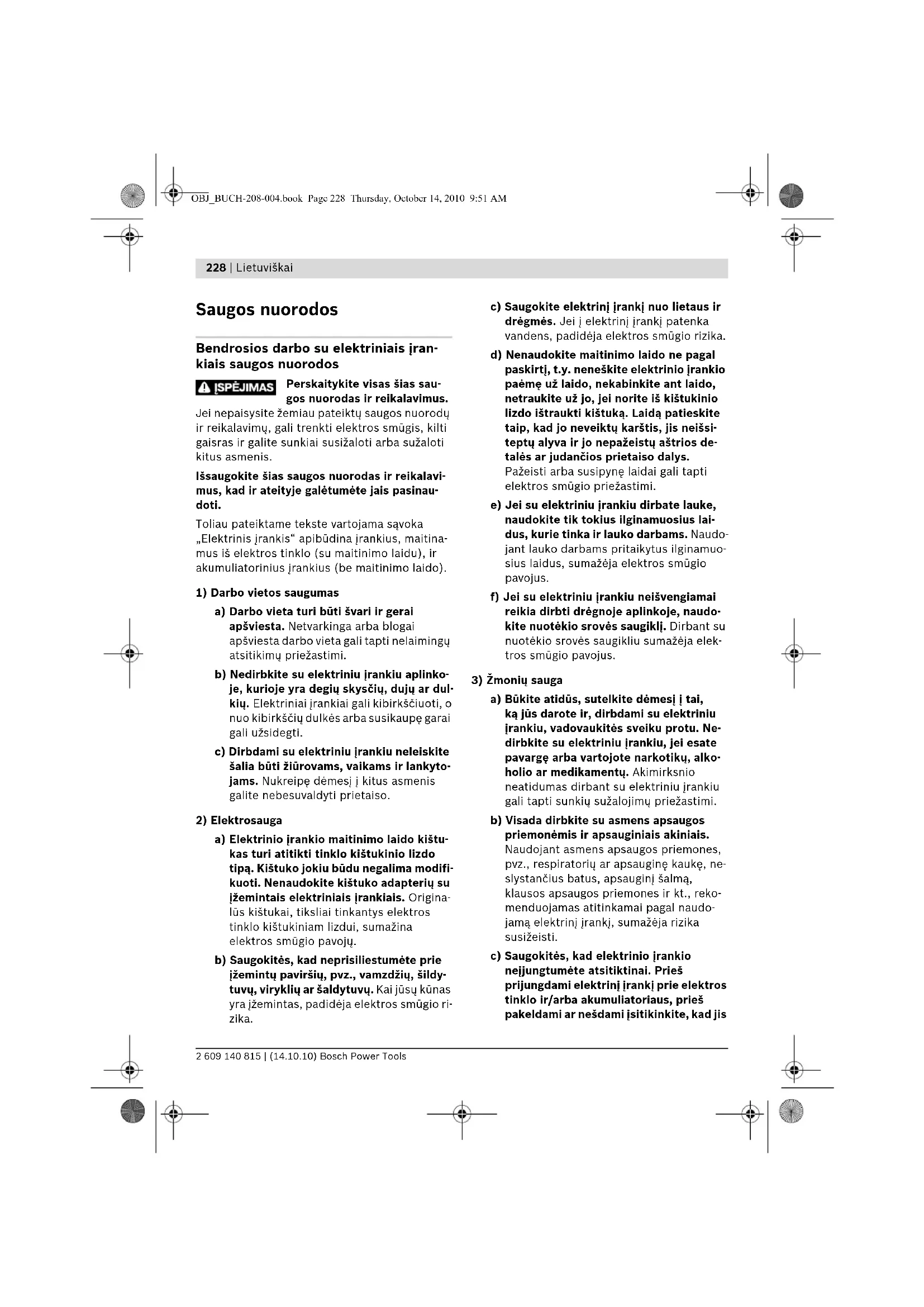

Lietuviškai Puslapis 228

grí

Bendrosios darbo su elektriniais irankiais saugos nuorodos

!SPÈJIMAS

Perskaitykite visas šias sau- gos nuorodas ir reikalavimus.

Jei nepaisysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“ apibūdina įrankius, maitinamus iš elektros tinklo (su maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo laido).

1) Darbo vietos saugumas

a) Darbo vieta turi būti švari ir gerai apšviesta. Netvarkinga arba blogai apšviesta darbo vieta gali tapti nelaimingu atsitikimų priežastimi.
b) Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai gali užsidegti.
c) Dirbdami su elektriniu jrankiu neleiskite šalia būti žiūrovams, vaikams ir lankyto-jams. Nukreipę dėmesį į kitus asmenis galite nebesuvaldyti prietaiso.

2) Elektrosauga

a) Elektrinio įrankio maitinimo laido kištu- kas turi atitikti tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negalima modifi- kuoti. Nenaudokite kištuko adapterių su jžemintals elektrlniais įrankiais. Origina- lūs kištukai, tiksliai tinkantys elektros tinklo kištukiniam lizdui, sumažina elektros smūgio pavojų.
b) Saugokitės, kad neprisiliestumėte prie jžemintų paviršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų. Kai jūsų kūnas yra jžemintas, padidėja elektros smūgio rizika.

c) Saugokite elektrinj |rank| nuo lietaus ir drègmès. Jei j elektrinj |rankj patenka vandens, padidēja elektros smūgio rizika.
d) Nenaudokite maitinimo laido ne pagal paskirtj, t.y. neneškite elektrinio įrankio paėmę už laido, nekabinkite ant laido, netraukite už jo, jei norite iš kištukinio lizdo ištraukti kištuką. Laida patieskite taip, kad jo neveiktų karštis, jis neiši- teptų alyva ir jo nepažeistų aštrios detalės ar judančios prietaiso dalys. Pažeisti arba susipynę laidai gali tapti elektros smūgio priežastimi.
e) Jei su elektriniu jrankiu dirbate lauke, naudokite tik tokius ilginamuosius laidus, kurie tinka ir lauko darbams. Naudojant lauko darbams pritaikytus ilginamuosius laidus, sumažėja elektros smūgio pavojus.
f) Jei su elektriniu įrankiu neišvengiamai reikia dirbti drėgnoje aplinkoje, naudokite nuotėkio srovės saugiklj. Dirbant su nuotėkio srovės saugikliu sumažėja elektros smūgio pavojus.

3) Žmonių sauga

a) Būkite atidūs, sutelkite dėmesį į tai, ką jūs darote ir, dirbdami su elektriniu įrankiu, vadovaukitės sveiku protu. Nedirbkite su elektriniu įrankiu, jei esate pavargę arba vartojote narkotlkų, alkoholio ar medikamentų. Akimirksnio neatidumas dirbant su elektriniu įrankiu gali tapti sunkių sužalojimų priežastimi.
b) Visada dirbkite su asmens apsaugos priemonėmis ir apsauginiais akiniais. Naudojant asmens apsaugos priemones, pvz., respiratorių ar apsauginę kaukę, neslystančius batus, apsauginį šalma, klausos apsaugos priemones ir kt., rekomenduojamas atitinkamai pagal naudojamą elektrinį įrankį, sumažėja rizika susižeisti.
c) Saugokitės, kad elektrinio įrankio neljungtumėte atsitiktinal. Prieš prijungdami elektrinį įrankį prie elektros tinklo ir/arba akumuliatoriaus, prieš pakeldami ar nešdami įsitikinkite, kad jis

Lietuviškai

yra išjungtas. Jeigu nešdami elektrinj jrankj pirštą laikysite ant jungiklio arba prietaisą jjungsite į elektros tinklą, kai jungiklis yra jjungtas, gali jvykti nelaimingas atsitikimas.

d) Prieš ijungdami elektrini įrankį pašalinkite reguliavimo įrankius arba veržlinius raktus. Prietaiso besisukančioje dalyje esantis įrankis ar raktas gali sužaloti.
e) Stenkitės, kad kūnas visada būtų normalioje padėtyje. Dirbdami stovėkite saugiai ir visada išlaikykite pusiausvyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą galėsite geriau kontroliuoti elektrinį įrankį netikėtose situacijose.
f) Dévékite tinkamą aprangą. Nedévékite plačių drabužių ir papuošalų. Saugokite plaukus, drabužius ir pirštines nuo besisukančių elektrinio įrankio dalių. Laisvus drabužius, papuošalus bei ilgus plaukus gali įtraukti besisukančios dalys.
g) Jei yra numatyta galimybė prijungti dulkių nusiurbimo ar surinkimo įrenginius, visada įsitlkinkite, ar jie yra prijungti ir ar tinkamai naudojami. Naudojant dulkių nusiurbimo įrenginius sumažėja kenksmingas dulkių poveikis.

4) Rūpestinga elektrinių įrankių priežiūra ir naudojimas

a) Neperkraukite prietaiso. Naudokite jūsų darbui tinkamą elektriniį įrankį. Su tinkamu elektrinių įrankiu jūs dirbsite geriau ir saugiau, jei neviršysite nurodyto galingumo.
b) Nenaudokite elektrinio jrankio su sugedusiu jungikliu. Elektrinis jrankis, kurio nebegalima jjungti ar išjungti, yra pavojingas ir ji reikia remontuoti.
c) Prieš reguliuodami prietaisą, keisdami darbo įrankius ar prieš valydami prietaisą, iš elektros tinklo lizdo ištraukite kištuką ir/arba išimkite akumuliatorių. Ši atsargumo priemonė apsaugos jus nuo netikėto elektrinio įrankio jsijungimo.

d) Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir nemokantiems juo naudotis asmenims neprieinamoje vietoje. Elektriniai įrankiai yra pavojingį, kai juos naudoja nepatyrę asmenys.
e) Rüpeestingai prižiūrėkite elektrinį įrankį. Patikrinkite, ar besisukančios prietaiso dalys tinkamai veikia ir niekur nestringa, ar nėra sulūžusių ar pažeistų dalių, kurios trikdytų elektrinio įrankio veikimą. Prieš vėl naudojant prietaisa, pažeistos prietaiso dalys turi būti sutaisytos. Daugello nelaimingų atsitikimų priežastis yra blogai prižiūrimi elektriniai įrankiai.
f) Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpeestingai prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis briaunomis mažiau stringa ir juos yra lengviau valdyti.
g) Elektrinj įrankį, papildomą įrangą, darbo įrankius ir t.t. naudokite taip, kaip nurodyta šioje instrukcijoje, ir atsižvelkite į darbo sąlygas ir atliekamą darbą. Naudojant elektrinius įrankius ne pagal paskirtį, gali susidaryti pavojingos situacijos.

5) Rüpestinga akumuliatorinių įrankių priežiūra ir naudojimas

a) Akumuliatoriui jkrauti naudokite tik tuos jkroviklius, kurluos rekomenduoja gamintojas. Naudojant kitokio tipo akumuliatoriams skirtą jkroviklį, iškyla gaisro pavojus.
b) Su elektriniu įrankiu galima naudoti tik jam skirtą akumuliatorių. Naudojant kitokius akumuliatorius iškyla susižalo-jimo ir gaisro pavojus.
c) Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar kitokių metalinių daiktų arti ištraukto iš prietaiso akumuliatoriaus kontaktų. Užtrumpinus akumuliatoriaus kontaktus galima nusideginti ar sukelti gaisrą.

230 | Lietuviškai

d) Netinkamai naudojant akumuliatorių, iš jo gali ištekėti skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio pateko ant odos, nuplaukite jį vandeniu, jei pateko į akis - nedelsdami kreipkitės į gydytoją. Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.

6) Aptarnavimas

a) Elektrini jrankj turi remontuoti tik kvalifikuoti specialistai ir naudoti tik originalias atsargines dalis. Taip galima garantuoti, jog elektrinis jrankis išliks saugus naudoti.

Saugos nuorodos dirbantiems su grężimo mašinomis ir grężtuvais

Jei atliekate darbus, kurių metu darbo įrankis arba varžtas gali kliudyti paslėptus elektros laidus, tai elektrinį įrankį laikykite už izoliuotų rankenų. Palietus laidą, kuriuo teka elektros srovė, metalinėse elektrinio įrankio dalyse gali atsirasti įtampa ir trenkti elektros smūgis.
Prieš pradėdami darbą tinkamais ieškikliais patikrinkite, ar po norimais apdirbti paviršiais nėra pravestų elektros laidų, dujų ar vandentiekio vamzdžių. Jei abejojate, galite pasikviesti į pagalbą vietinius komunalinių paslaugų teikėjus. Kontaktas su elektros laidais gali sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujotiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio vamzdį galima pridaryti daugybę nuostolių.
▶ Jei darbo įrankis įstringa, tuojau pat išjunkite elektrinį įrankį. Būkite pasirenge dideliam reakcijos momentui, kuris gali sukelti atgalinį smūgį. Darbo įrankis gali jstrigti, jei:
– elektrinis įrankis yra pernelyg apkraunamas arba
- jis yra perkreipiamas apdirbamame ruošinyje.
▶ Tvirtai laikykite elektrinį įrankį. Užveržiant ir atlaisvinant varžtus gali atsirasti trumpalaikis reakcijos momentas.

• İtvirtinkite ruošinj. Veržimo jranga arba spaustuvais įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei laikant ruošinj ranka.
  Prieš padėdami elektrinį įrankį būtinai jį išjunkite ir palaukite, kol jo besisukančios dalys visiškai sustos. Darbo įrankis gali užstrigti, tuomet kyla pavojus nesuvaldyti prietaiso.
  ▶ Neardykite akumullatoriaus. Galimas trumpojo sujungimo pavojus.

Saugoklte akumullatorių nuo karščio, pvz., taip pat ir nuo ilgo saulės spindulių poveikio, ugnies, vandens ir drėgmės. Iškyla sprogimo pavojus.

Naudokite tik originalius Bosch akumuliatorius, kurių įtampa atitinka jūsų elektrinio įrankio firminėje lentelėje nurodytą įtampa. Kitokie akumuliatoriai, pvz., perdirbti akumuliatoriai, gaminių imitacijos ar kitų gamintojų akumuliatoriai, naudojami gali sprogti, sužeisti žmones ir padaryti turtinės žalos.

Funkciju aprašymas

Perskaitykite visas šias saugos nuorodas ir reikalavimus. Jei nepaisysite žemiau pateiktų saugos nuorodu ir reikalavimų, gali trenkti elektros smūgis, kilti gaisras ir

galite sunkiai susižaloti arba sužaloti kitus asmenis.

Atverskite lapą su elektrinio įrankio schema ir, skaitydami instrukciją, palikite šį lapą atverstą.

Elektrinio įrankio paskirtis

Elektrinis įrankis yra skirtas varžtams įsukti ir at- sukti bei medienai, metalui, keramikai ir plastikui gręžti.

Pavaizduoti prietaiso elementai

Numeriais pažymėtus elektrinio įrankio elementus rasite šios instrukcijos puslapiuose pateiktuose paveikslėliuose.

1 Greitojo užveržimo griebtuvas
2 Sukimo momento nustatymo žiedas
3 Greičių perjungiklis
4 Suktuvo antgalis*
5 Akumuliatoriaus atblokavimo klavišas
6 Akumuliatorius*
7 Sukimosi krypties perjungiklis
8 Jjungimo-išjungimo jungiklis
9 Rankena (izoliuotas rankenos paviršius)
10 Universalus suktuvo antgalių laikiklis*
11 Greitojo užveržimo griebtuvo apsauginis varžtas
12 Šešiabriaunis raktas**

*Pavaizduoti ar aprašyti priedai i tiekiamą standartinį komplektą nejeina. Visą papildomą įrangą rasite mūsų papildomos įrangos programoje.

**Isigyjamas atskirai (netiekiamas kartu su prietaisu)

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio jrankio naudojimo atvejus. Tačiau jeigu elektrinis jrankis naudojamas kitokiai paskirčiai, su kitokiais darbo jrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos poveikį per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis jrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai įvertinus, vibracijos poveikis per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos organizavimą.

Informacija apie triukšmą ir vibraciją

Triukšmo matavimų vertės nustatytos pagal EN 60745.

Prietaiso triukšmo lygis, išmatuotas pagal A skalę, tipiniu atveju yra mažesnis nei 70 dB(A). Paklaida K =3 dB. Dirbant triukšmo lygis gali viršyti 80 dB(A).

Reikia naudoti klausos apsaugos priemones!

Vibracijos bendroji vertė (trijų krypčių atstojamasis vektorius) nustatyta pagal EN 60745:

Grężimas j metalą: vibracijos emisijos vertė a_h<2,5 m/s^2 , paklaida K=1 m/s^2 , Sukimas: vibracijos emisijos vertė a_h<2,5 m/s^2 , paklaida K=1 m/s^2 .

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas pagal EN 60745 normoje standartizuotą matavimo metodą, ir lyginant elektrinius įrankius jį galima naudoti. Jis skirtas vibracijos poveikiui laikinai įvertinti.

232 | Lietuviškai

Techniniai duomenys

Akumuliatorinis gręztuvas-suktuvas	GSR ...Professional	12 V	12 V	14,4 V	14,4 V	18 V
Gaminio numeris	3 601 J95 ...	500 501 400 401 300
Nominalioji įtampa	V= 12 12 14,4 14,4 18
Tuščiosios eigos sūkių skaičius- 1-uoju greičiu	min^-1	0 - 400	0 - 400	0 - 400	0 - 400	0 - 450
- 2-uoju greičiu	min^-1	0 - 1400	0 - 1400	0 - 1400	0 - 1400	0 - 1450
Maks. sukimo momentas kietosios/tampriosios jungties atveju pagal ISO 5393	Nm 34/20 36/20 38/22 42/22 44/28
Maks. varžtu	mm	7	7	8	8	9
Maks. gręžinio - Plienas	mm	10	13	10	13	11
- Mediena	mm	25	28	32	35	32
Griebtuvo kumštelių praskėtimo ribos	mm	1,5 - 10	1,5 - 13	1,5 - 10	1,5 - 13	1,5 - 10
Gręžimo suklio sriegis		12"	12"	12"	12"	12"
Svoris pagal „EPTA-Procedure 01/2003"	kg	1,8	1,9	1,9	2,0	2,1

Techniniai duomenys pateikti su 2,0 Ah NiCd akumuliatoriumi.
Atkreipkite dėmesį j jūsų elektrinio įrankio gaminio numerį, nes kai kurių elektrinių įrankių modelių pavadinimai gali skirtis.

Atitikties deklaracija CE

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“ aprašytas gaminys atitinka žemiau pateiktus standartus ir norminius dokumentus: EN 60745 pagal Direktyvų 2004/108/EB, 2006/42/EB reikalavimus.

Techninè byla laikoma: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Akumuliatoriaus ikrovimas

Naujas arba ilgą laiką nenaudotas akumuliatorius visą galingumą išvystys tik po maždaug 5 įkrovimo – iškrovimo ciklų.

Norėdami išimti akumuliatorių 6, nuspauskite fiksavimo klavišą 5 ir ištraukite jį žemyn. Nenaudokite jėgos.

Akumuliatorius turi NTC temperatūros kontrolės daviklį, kuris leidžia jkrauti akumuliatorių tik tuomet, kai jo temperatūra yra tarp 0 °C ir 45 °C. Tai gerokai pailgina akumuliatoriaus naudojimo laiką.

Pastebimas ikrauto akumuliatoriaus veikimo laiko sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia pakeisti.

Vadovaukitės pateiktomis nuorodomis dėl prietaiso ir akumuliatoriaus šalinimo.

Irankių keitimas (žiūr. pav. A)

Prieš atliekant elektrinio įrankio aptarnavimo darbus (pvz., techninę priežiūrą, keičiant darbo įrankius ir t.t.), o taip pat jį transportuojant ir sandėliuojant, būtina nustatyti sukimosi krypties perjungiklj i vidurinę padėtį. Iškyla pavojus susižeisti netyčia nuspaudus įjungimo-išjungimo jungiklj ir elektriniam įrankiui ėmus veikti.

Kuomet jjungimo-išjungimo jungiklis 8 néra nuspaustas, gręžimo suklys yra užblokuotas. Tai leidžia greitai, patogiai ir paprastai pakeisti darbo įrankius griebtuve.

Greitojo užveržimo griebtuvą 1 sukdami 0 kryptimi atlaisvinkite tiek, kad galėtumėte įstatyti darbo įrankį. Įstatykite darbo įrankį.

Veržkite ranka greitojo užveržimo griebtuvo 1 jvorę, sukdami ② kryptimi, kol nebesigirdės traškėjimo. Griebtuvas užrakinamas automatiškai.

Fiksacija yra panaikinama, kuomet, keičiant darbo įrankį, griebtuvo žiedas yra pasukamas priešinga kryptimi.

Griebtuvo keitimas

Prieš atliekant elektrinio įrankio aptarnavimo darbus (pvz., techninę priežlūrą, kelčiant darbo įrankius ir t.t.), o taip pat jį transportuojant ir sandėlluojant, būtlna nustatyti sukimosi krypties perjungiklj i vidurinę padėtį. Iškyla pavojus susižeisti netyčia nuspaudus įjungimo-išjungimo jungiklj ir elektriniam įrankiui Ğmus veikti.

Apsauginio varžto išsukimas (žiūr. pav. B)

Kad greitojo užveržimo griebtuvas 1 netikėtai nenukristų nuo gręžimo suklio, jis yra su apsauginiu varžtu 11. Visiškai atidarykite greitojo užveržimo griebtuva 1 ir išsukite apsauginj varžta 11, sukdami jj 0 kryptimi. Atkreipkite dėmesį, kad apsauginis varžtas yra su kairiniu sriegiu.

Griebtuvo nuémimas (žiūr. pav. C)

Jstatykite šešiabriaunj raktą 12 trumpuoju galu j greitojo užveržimo griebtuvą 1 ir užveržkite.

Padėkite elektrinį jrankį ant stabilaus pagrindo, pvz., ant darbastalio. Tvirtai laikykite elektrinį jrankį ir atlaisvinkite greitojo užveržimo griebtuva 1, sukdami šešiabriaunį raktą 12 kryptimi 0. Jei greitojo užveržimo griebtuvas tvirtai užsifiksavęs, jj galima atlaisvinti lengvai stuktelėjus į šešiabriaunio rakto 12 ilgą kotą. Išimkite šešiabriaunį raktą iš greitojo užveržimo griebtuvo ir greitojo užveržimo griebtuva visiškai nusukite.

Griebtuvo sumontavimas (žiūr. pav. D)

Griebtuvas sumontuojamas atvirkštine seka.

Griebtuvas turi būti priveržtas maždaug 20-25 Nm sukimo momentu.

Sukite apsauginj varžta 11 prieš laikrodžio rodyklę j atidarytą greitojo užveržimo griebtuvą. Jei reikia, naudokite naują apsauginj varžta, nes jo sriegis yra padengtas apsaugine klijų mase, kuri po kelių varžto išsukimų praranda savo poveiki.

Dulkių, pjuvenų ir drožlių nusiurbimas

Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančia-jam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis.

Kai kurios dulkės, pvz., ažuolo ir buko, yra vėžj sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams.

• Pasirūpinkite geru darbo vietos vėdinimu.
• Rekomenduojama dévěti kvépavimo takų apsauginę kaukę su P2 klasės filtru.

Laikykitės jūsų šalyje galiojančių apdoro-jamoms medžiagoms taikomų taisyklių.

▶ Saugokite, kad darbo vietoje nesusikauptų dulkių. Dulkės lengvai užsidega.

234 | Lietuviškai

Naudojimas

Paruošimas naudoti

Akumuliatoriaus jdėjimas

Naudokite tik originalius Bosch O tipo akumuliatorius, kurių įtampa atitinka Jūsų elektrinio prietaiso firminėje lentelėje nurodytą įtampa. Naudojant kitokius akumuliatorius iškyla pavojus susižeisti arba sukelti gaisrą.

Sukimosi krypties perjungiklj 7 perstatykite j vidurinę padėtį, tuomet išvengsite netyčinio prietaiso jjungimo. Istatykite ikrautą akumuliatorių 6 j rankeną taip, kad jis juntamai užsifiksuotų ir visiškai priglustų prie rankenos.

Sukimosi krypties keitimas (žiūr. pav. E)

Sukimosi krypties perjungikliu 7 galite keisti elektrinio jrankio sukimosi kryptj. Tačiau tuomet, kai jungiklis 8 yra nuspaustas, tai padaryti yra nejmanoma.

Dešininis sukimasis: norėdami gręžti ir jsukti varžtus, perstumkite krypties perjungiklj 7 j kairę iki atramos.

Kairinis sukimasis: norėdami atlaisvinti arba išsukti varžtus, perstumkite sukimosi krypties perjungiklj 7 į dešinę iki atramos.

Sukimo momento pasirinkimas

Sukimo momento nustatymo žiedu 2 galite nustatyti sukimo momentą pasirinkdami vieną iš 20 pakopų. Tinkamai nustačius darbinis jrankis sustoja, kai tik varžtas jsukamas į medžiagą norimu gyliu arba kai pasiekiamas nustatytas sukimo momentas. Padėtyje „apsauginė sankaba yra išjungta, pvz., norint gręžti. Norėdami varžtus išsukti, pasirinkite didesnį sukimo momentą arba nustatykite ties simboliu „”.

Mechaninis greičių perjungimas

▶ Greičių perjungiklj 3 leidžiama naudoti tik tuomet, kal prietalsas yra vislškai sustojęs.

Greičių perjungikliu 3 galima pasirinkti 2 sūkių skaičiaus diapazonus.

I greitis:

Mažo sūkių skaičiaus diapazonas; skirtas didelio skersmens kiaurymėms gręžti arba varžtams sukti.

II greitis:

Didelio sūkių skaičiaus diapazonas; skirtas mažo skersmens kiaurymėms gręžti.

Jei greičių perjungiklio 3 negalima pastumti iki atramos, su gręžtuvu šiek tiek pasukite griebtuvą.

ljungimas ir išjungimas

Norėdami ijungti elektrinį įrankį, nuspauskite jjungimo-išjungimo jungiklį 8 ir laikykite jį nuspaustą.

Norėdami išjungti elektrinį įrankį, atleiskite jjungimo-išjungimo jungiklj 8.

Sūkių reguliavimas

Ijungto elektrinio jrankio sūkių skaičių tolygiai galite reguliuoti atitinkamai spausdami jjungimo-išjungimo jungiklj 8.

Lengvai spaudžiant jjungimo-išjungimo jungiklj 8, įrankis veikia mažais sūkiais. Daugiau nuspaudus jungiklj, sūkiai atitinkamai padidėja.

Visiškai automatinė suklio blokuotė (Auto-Lock)

Jei ijungimo-išjungimo jungiklis 8 nepaspaustas, gręžimo suklys ir įrankio laikiklis užblokuojami.

Ši funkcija leidžia jsukti varžtus rankiniu būdu, kai akumuliatorius yra išsikroves, arba naudoti elektrinj jrankj kaip atsuktuvą.

Inercinis stabdys

Atleidus jjungimo-išjungimo jungiklj 8, griebtuvas yra stabdomas ir darbo įrankiui neleidžiama toliau suktis.

Isukdami varžtus jjungimo-išjungimo jungiklj 8 atleiskite tik tada, kai varžtas tvirtai jsisuka j ruošinj. Tada varžto galvutė nejsiskverbia j ruošinj.

Darbo patarimai

▶ I varžta jremkite tik išjungta elektrini jrankj. Besisukantys darbo jrankiai gali nuslysti.

Lietuviškai

Ilgesnj laiką mažais sūkiais veikęs elektrinis įrankis turi būti aušinamas apie 3 min., leidžiant jam veikti maksimaliais sūkiais tuščiaja eiga.

Grężdami metalą naudokite tik nepriekaištingai išgaląstus HSS grąztus (HSS = didelio atsparumo greitapjovis plienas). Garantuotos kokybės grąztus rasite Bosch papildomos jrangos programoje.

Prieš jsukdami didesnius, ilgesnius varžtus j kietus ruošinius, turėtumėte išgręžti ^2/_3 varžto ilgio kiaurymę, kurios skersmuo būtų lygus sriegio vidiniam diametrui.

Priežiūra ir servisas

Priežiūra ir valymas

• Prleš atliekant elektrinio įrankio aptarnavimo darbus (pvz., techninę priežiūrą, keičiant darbo įrankius ir t.t.), o taip pat jį transportuojant ir sandėliuojant, būtina nustatyti sukimosi krypties perjungiklj i vidurinę padėtį. Iškyla pavojus susižeisti netyčia nuspaudus jjungimo-išjungimo jungiklj ir elektriniam įrankiui ďmus veikti.

▶ Reguliariai valykite elektrini įrankį ir ventiliacines angas jo korpuse, tuomet galėsite dirbti kokybiškai ir saugiai.

Jeigu elektrinis įrankis, nepaisant gamykloje atliekamo kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų, jo remontas turi būti atliekamas įgaliotame Bosch elektrinių įrankių klientų aptarnavimo skyriuje.

leškant informacijos ir užsakant atsargines dalis būtina nurodyti dešimtženklį gaminio užsakymo numerį.

Klientų aptarnavimo skyrius ir klientų konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus j klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei atsarginėmis dalimis. Detalius brėžinius ir informaciją apie atsargines dalis rasite čia:

www.bosch-pt.com

Bosch klientų konsultavimo tarnybos specialistai mielai jums patars gaminių ir papildomos įrangos pirkimo, naudojimo bei nustatymo klau-simais.

Lietuva

Bosch jrankių servisas

Informacijos tarnyba: [phone]

|rankių remontas: [phone]

Faksas: [phone]

El. paštas: [e-mail]

Šalinimas

Elektrinis įrankis, papildoma įranga ir pakuotė yra pagaminti iš medžiagų, tinkančių antriniam perdirbimui, ir vėliau privalo būti atitinkamai perdirbti.

Elektrinių jrankių, akumuliatorių bei baterijų nemeskite j buitinių atliekų konteinerius!

Tik ES šalims:

Pagal Europos direktyvą 2002/96/EB, naudoti nebetinkami elektriniai įrankiai ir, pagal Europos direktyvą 2006/66/EB, pažeisti ir išeikvoti akumuliatoriai bei baterijos turi būti surenkami

atskirai ir perdirbami aplinkai nekenksmingu būdu.

Akumuliatoriai ir baterijos

Ni-Cd: nikelio ir kadmio akumuliatoriai Dėmesio: šiuose akumuliatoriuose yra labai nuodingo sunkiojo metalo kadmio.

Ni-MH: nikelio ir metalo hidrido akumuliatoriai

Galimi pakeitimai.

خدمة ومشورة الزبان
