| Produkta veids | Bezvada urbjskrūvgriezis |
| Zīmols | Bosch |
| Modelis | GSR 18V Professional |
| Kategorija | Urbjmašīna |
| Nominālais spriegums | 18 V |
| Tukšgaitas ātrums (1. pārnesums) | 0–450 apgr./min |
| Tukšgaitas ātrums (2. pārnesums) | 0–1450 apgr./min |
| Maks. griezes moments (ciets/mīksts) | 44 / 28 Nm |
| Maks. skrūvēšanas diametrs | 9 mm |
| Maks. urbšanas diametrs tēraudā | 11 mm |
| Maks. urbšanas diametrs kokā | 32 mm |
| Patronas saspiešanas diapazons | 1,5–10 mm |
| Vārpstas vītne | 1/2″ |
| Svars (pēc EPTA) | 2,1 kg |
| Barošana | Li-Ion 18 V akumulators (nav iekļauts) |
| Patronas tips | Bezatslēgas patrona |
| Pārnesumu skaits | 2 (mehāniskie) |
| Griezes momenta regulēšana | 20 pozīcijas + urbšana |
| Rotācijas virziens | Pa labi / pa kreisi |
| Īpašās funkcijas | Automātiskā vārpstas bloķēšana, bremzēšanas palēninājums |
| Trokšņa līmenis | < 70 dB(A); var pārsniegt 80 dB(A) |
| Vibrācijas (urbjot metālu) | < 2,5 m/s² (K=1 m/s²) |
| Apkope un tīrīšana | Tīrīt ventilācijas atveres; izmantot Bosch oriģinālās detaļas |
| Drošība | Lietot dzirdes aizsardzību un aizsargbrilles |
| Rezerves daļas un remontējamība | Bosch serviss; rezerves daļas pieejamas www.bosch-pt.com |
Bieži uzdotie jautājumi - GSR 18V Professional BOSCH
Lietotāju jautājumi par GSR 18V Professional BOSCH
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Urbjmašīna PDF formātā bez maksas! Atrodiet savu rokasgrāmatu GSR 18V Professional - BOSCH un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. GSR 18V Professional zīmola BOSCH.
LIETOŠANAS INSTRUKCIJA GSR 18V Professional BOSCH
Latviešu .... Lappuse 219

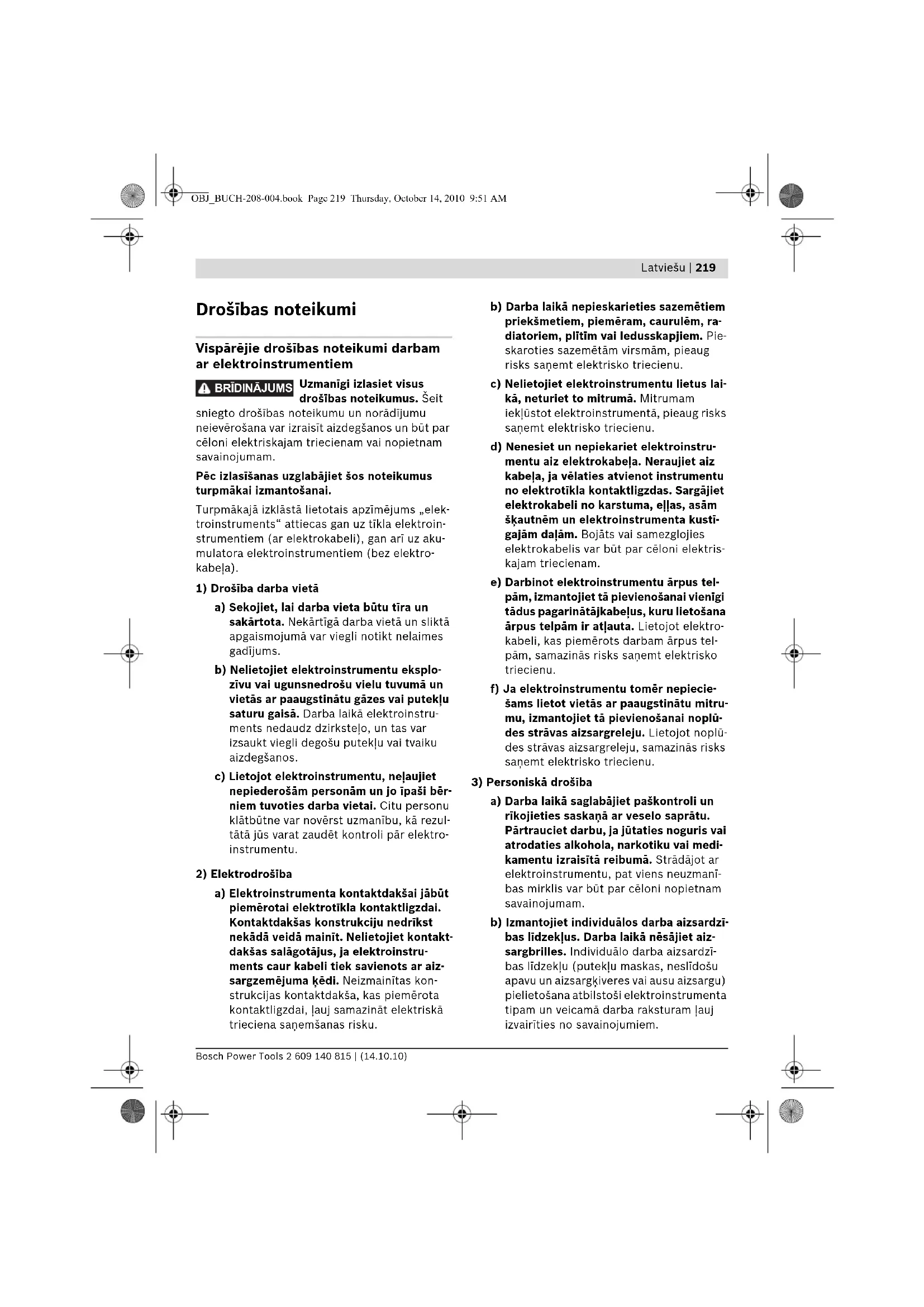

Vispārējie drošības noteikumi darbam ar elektroinstrumentiem
BRÍDINAJUMS
Uzmanīgi izlasiet visus drošības noteikumus. Šeit
sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai izmantošanai.
Turpmākajā izklāstā lietotais apzīmējums „elektroinstruments“ attiecas gan uz tīkla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).
1) Drošība darba vietā
a) Sekojiet, lai darba vieta būtu tīra un sakārtota. Nekārtīgā darba vietā un sliktā apgaismojumā var viegli notikt nelaimes gadījums.
b) Nelietojiet elektroinstrumentu eksplo-zivu vai ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu gāzes vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
c) Lietojot elektroinstrumentu, neļaujiet nepiederošām personām un jo īpašl bērniem tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.
2) Elektrodrošiba
a) Elektroinstrumenta kontaktdakšai jābūt piemērotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekādā veidā mainit. Nelietojlet kontakt-dakšas salāgotājus, ja elektroinstruments caur kabeli tiek savienots ar aiz-sargzemējuma kēdi. Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, lauj samazināt elektriskā trieciena saņemšanas risku.
b) Darba laikā nepieskarleties sazemētiem priekšmetiem, piemēram, caurulēm, radiatoriem, plītim vai ledusskapjiem. Pie-skaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
c) Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
d) Neneslet un nepiekariet elektroinstrumentu aiz elektrokabela. Neraujiet aiz kabela, ja vēlaties atvienot instrumentu no elektrotikla kontaktligzdas. Sargājiet elektrokabeli no karstuma, ellas, asām škautnēm un elektroinstrumenta kustigajām daļām. Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskajam triecienam.
e) Darbinot elektroinstrumentu arpus telpām, izmantojiet ta pievienošanai vienīgi tādus pagarinātājkabelus, kuru lietošana arpus telpām ir atļauta. Lietojot elektrokabeli, kas piemērots darbam arpus telpām, samazinās risks saņemt elektrisko triecienu.
f) Ja elektroinstrumentu tomër nepieciešams lietot vietäs ar paaugstinātu mitrumu, izmantojiet tā pievienošanai noplūdes strāvas aizsargreleju. Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.
3) Personiskā drošība
a) Darba laikā saglabājiet paškontroli un rikojieties saskaṇā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai atrodaties alkohola, narkotiku vai medikamentu izraisītā reibumā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.
b) Izmantojiet individuālos darba aizsardzības līdzekļus. Darba laikā nēsājiet aizsargbrilles. Individuālo darba aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši elektroinstrumenta tipam un veicamā darba raksturam ľauj izvairīties no savainojumiem.
220 | Latviešu
c) Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektro-instruments ir ieslēgts, var viegli notikt nelaimes gadījums.
d) Pirms elektroinstrumenta ieslēgšanas neaizmirstiet izņemt no tā regulējošos instrumentus vai atslēgas. Regulējošais instruments vai atslēga, kas ieslēgšanas brīdī atrodas elektroinstrumenta kustīga-jās daļās, var radīt savainojumu.
e) Darba laikā izvairieties ienemt neērtu vai nedabisku kermana stāvokli. Vienmēr ieturiet stingru stāju un centieties saglabāt līdzsvaru. Tas atvieglo elektroinstrumenta vadību neparedzētās situācijās.
f) Izvēlieties darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet matus, apgērbu un aizsargcimdus elektroinstrumenta kustīgajām daļām. Elektroinstrumenta kustīgajās daļās var iekerties valīgas drēbes, rotaslietas un gari mati.
g) Ja elektroinstrumenta konstrukcija lauj tam pievienot ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas ierīci, sekojiet, lai tā būtu pievienota un pareizl darbotos. Pielietojot putekļu uzsūkšanu vai savākšanu/uzkrāšanu, samazinās to kaitigā ietekme uz strādājošās personas veselību.
4) Saudzējoša apiešanās un darbs ar elektro-instrumentiem
a) Nepārslogojiet elektroinstrumentu. Katram darbam izvēlieties piemērotu elektroinstrumentu. Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.
b) Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslēdzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir bīstams lietošanai un to nepieciešams remontēt.
c) Pirms elektroinstrumenta apkopes, regulēšanas vai darbinstrumenta nomaiņas atvienojiet tā kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru. Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.
d) Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rīkoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.
e) Rūpīgi veiclet elektroinstrumenta apkalpošanu. Pārbaudiet, vai kustīgās daļas darbojas bez traucējumiem un nav ie-spiestas, vai kāda no daļām nav salauzta vai bojāta, vai katra no tām pareizi funk-cionē un pilda tai paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas tiktu sav-laicīgi nomainītas vai remontētas pilnva-rotā remonta darbnīcā. Daudzi nelaimes gadījumi notiek tāpēc, ka elektroinstru-ments pirms lietošanas nav pienācīgi apkalpots.
f) Savlaicīgi notīriet un uzasiniet griezošos darbinstrumentus. Rūpīgi kopti elektro-instrumenti, kas apgādāti ar asiem griezēj-instrumentiem, ľauj strādāt daudz ražīgāk un ir vieglāk vadāmi.
g) Lietojiet vienīgi tādus elektroinstrumentus, papildpiederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādījumiem, ŋnemot vērā arī konkrētos darba apstāklus un pielietojuma īpatnības. Elektroinstrumentu lietošana citiem mērkiem, nekā tiem, kuriem to ir paredzējusi ražotājfirma, ir bīstama un var novest pie neparedzamām sekām.
5) Saudzējoša apiešanās un darbs ar akumulatora elektroinstrumentiem
a) Akumulatora uzlādei lietojiet tikai tādu uzlādes ierici, ko ir ieteikusi elektroinstrumenta ražotājfirma. Katra uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aiz-degšanās.
b) Pievienojiet elektroinstrumentam tikai tādu akumulatoru, ko ir ieteikusi ražotāj-firma. Cita tipa akumulatoru lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās.
c) Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudėm, monētām, atslėgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu izraisīt īsslėgumu. Īsslėgums starp akumulatora kontaktiem var radīt apdegumus un būt par cēloni ugunsgrēkam.
d) Nepareizi lietojot akumulatoru, no tā var izplūst škidrais elektrolīts. Nepie|aujiet elektrolīta nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, nekavejoties griezieties pie ārsta. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.
6) Apkalpošana
a) Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot originālās rezerves daļas un plederumus. Tikai tā iespėjams panākt un saglabāt vajadzīgo darba drošības līmeni.
Drošības noteikumi urbjmašinām un skrūvgriežiem
Veicot darbu, kura laikā darbinstruments vai skrūve var skart slēptus elektriskos vadus, turiet instrumentu tikai aiz izolētajām virsmām. Darbinstrumentam skarot spriegumnesošus vadus, spriegums nonāk arī uz instrumenta metāla dalām un var būt par cēloni elektriskajam triecienam.
Lietojiet piemērotu metālmeklētāju slēpto pievadliniju atklāšanai vai ari griezieties pēc palīdzības vietējā komunālās saimniecības iestādē. Kontakta rezultātā ar elektrotikla līniju, var izcelties ugunsgrēks un strādājošā persona var saņemt elektrisko triecienu. Gāzes vada bojājums var izraisit sprādzienu. Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas materiālās vērtības.
Ja darbinstruments pēkšni iestrēgst, nekavējoties izslēdziet elektroinstrumentu. Šādā gadījumā rodas ievērojams reaktīvais griezes moments, kas var izsaukt atsitienu. Darbinstruments parasti iestrēgst šādos gadījumos:
- ja elektroinstruments tiek pārslogots, vai
- ja darbinstruments apstrādes laikā netiek turēts taisni.
Darba laikā stingri turiet instrumentu. Skrūvju pieskrūvēšanas vai atskrūvēšanas laikā uz rokām var īslaicīgi iedarboties ievērojams reaktīvais moments.
Nostipriniet apstrādājamo priekšmetu. le- stiprinot apstrādājamo priekšmetu skrūvspī- lēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.
Pirms elektroinstrumenta novietošanas nogaidiet, līdz tas pilnīgi apstājas. Kustībā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu.
▶ Neatveriet akumulatoru. Tas var būt par cēloni ësslēgumam.
Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros vai uguns tuvumā, kā arī no ūdens un mitruma. Tas var izraisīt sprādzienu.
222 | Latviešu
Lietojiet tikai originālos Bosch akumulatorus, kuru spriegums atbilst uz elektroinstrumenta markējuma plāksnītes norāditajai vērtībai. Lietojot citus akumulatorus, piemēram, pakaldarinājumus un atjaunotus vai citās firmās ražotus akumulatorus, tie var eksplodēt, radot savainojumus un materiālo vērtību bojājumus.
Funkciju apraksts
Uzmanīgi izlasiet visus drošības noteikumus. Šeit sniegto drošības noteikumu un norādījumu neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.
Lüdzam atvërt atlokāmo lappusi ar elektroinstrumenta attēlu un turët to atvërtu visu laiku, kamër tiek lasīta lietošanas pamācība.
Pielietojums
Elektroinstruments ir paredzëts skrūvju ieskrū- vēšanai un izskrūvēšanai, kā arī koka, metāla, keramisko materiālu un plastmasas urbšanai.
Attēlotās sastāvdaļas
Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.
1 Bezatslēgas urbjpatrona
2 Gredzens griezes momenta priekšiestādīšanai
3 Pārnesumu pārslēdzējs
4 Skrūvgrieža uzgalis*
5 Fiksējošais taustiņš akumulatora izņemšanai
6 Akumulators*
7 Griešanās virziena pārslēdzējs
8 leslēdzējs
9 Rokturis (ar izolētu noturvirsmu)
10 Universālais turētājs*
11 Bezatslēgas urbjpatronas noturskrūve
12 Sešstūra stienatslēga**
*Šeit attėlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.
**var iegādāties tirdzniecības vietās (neietilpst piegādes komplektā)
Informācija par troksni un vibrāciju
Trokšna parametru vērtības ir noteiktas atbilstoši standartam EN 60745.
Instrumenta radītā trokšna spiediena pēc raksturlīknes A izsvērtā típiskā vērtība nepārsniedz 70 dB(A). Izkliede K =3 dB. Trokšna līmenis darba laikā var pārsniegt 80 dB(A).
Nēsājiet ausu aizsargus!
Kopējā vibrācijas paātrinājuma vērtība (vektoru summa trijos virzienos) ir noteikta atbilstoši standartam EN 60745.
Urbšana metālā: vibrācijas paātrinājuma vērtība a_h<2,5 m/s , izkliede K=1 m/s ^2 .
Skrūvju ieskrūvēšana: vibrācijas paātrinājuma vērtība a _h <2,5 m/s ^2 , izkliede K =1 m/s ^2 .
Šajā pamācībā sniegtais vibrācijas līmenis ir izmērīts atbilstoši standartā EN 60745 noteiktajai procedūrai un var tikt lietots instrumentu salīdzināšanai. To var izmantot arī vibrācijas radītās papildu slodzes iepriekšējai novērtēšanai. Šeit sniegtais vibrācijas līmenis ir attiecināms uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā vibrācijas līmenis var atšķirties no šeit sniegtās vērtības. Tas var ievērojami palielināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.
Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslėgts vai arī darbojas, taču reāli netiek izmantots pare-dzētā darba veikšanai. Tas var ievērojami sama-zināt vibrācijas radīto papildu slodzi zināmam darba laika posmam.
Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, novērsiet roku atdzišanu un pareizi plānojiet darbu.
Latviešu
Tehniskie parametri
| Akumulatora urbjmašina - skrūvgriezis | GSR ... Professional | 12 V | 12 V | 14,4 V | 14,4 V | 18 V |
| Izstrādājuma numurs | 3 601 J95 ... | 500 501 | 400 401 | 300 | ||
| Nominālais spriegums | V= 12 12 14,4 14,4 18 | |||||
| Griešanās ātrums brīvgaitā- 1. pārnesumam | min.- ^-1 | 0 - 400 | 0 - 400 | 0 - 400 | 0 - 400 | 0 - 450 |
| - 2. pārnesumam | min.- ^-1 | 0 - 1400 | 0 - 1400 | 0 - 1400 | 0 - 1400 | 0 - 1450 |
| Maks. griezes moments cietam/ mīkstam skrūvēšanas režimam atbilstoši standartam ISO 5393 | Nm 34/20 36/20 38/22 42/22 44/28 | |||||
| Maks. skrūvju ∅ | mm 7 7 | 8 | 8 | 9 | ||
| Maks. urbumu ∅- Tērauds | mm | 10 | 13 | 10 | 13 | 11 |
| - Koks | mm | 25 | 28 | 32 | 35 | 32 |
| Urbjpatronas aptverspēja | mm | 1,5 - 10 | 1,5 - 13 | 1,5 - 10 | 1,5 - 13 | 1,5 - 10 |
| Darbvārpstas vītne | 12" | 12" | 12" | 12" | 12" | |
| Svars atbilstošiEPTA-Procedure 01/2003 | kg | 1,8 | 1,9 | 1,9 | 2,0 | 2,1 |
Tehniskie parametri noteikti, izmantojot 2,0 Ah NiCd tipa akumulatoru.
Lüdzam vadīties pēc elektroinstrumenta izstrādājuma numura. Atseviškiem izstrādājumiem tirdzniecības apzīmējumi var mainīties.
Atbilstības deklarācija
Mës ar pilnu atbildibu paziņojam, ka sadajā „Tehniskie parametri“ aprakstītais izstrādājums atbilst šādiem standartiem vai normatīvajiem dokumentiem: EN 60745, kā arī direktīvām 2004/108/EK un 2006/42/EK.
Tehniskä dokumentäcija no: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen
Jauna vai ilgāku laiku nelietota akumulatora ietilpība sasniedz nominālo vērtību tikai pēc aptuveni 5 uzlādes un izlādes cikliem.
Lai izņemtu akumulatoru 6, nospiediet fiksatora taustīnus 5 un izvelciet akumulatoru no elektroinstrumenta lejupvirzienā. Nelietojiet šim nolūkam pārāk lielu spēku.
Akumulators ir apgādāts ar NTC sistēmas temperatūras kontroles ierīci, kas pieļauj uzlādi tikai temperatūras diapazonā no 0 °C līdz 45 °C. Šādi tiek nodrošināts liels akumulatora kalpošanas laiks.
Ja manāmi samazinās elektroinstrumenta darba laiks starp akumulatora uzlādēm, tas rāda, ka akumulators ir nolietojies un to nepieciešams nomainīt.
levērojiet norādījumus par atbrīvošanos no nolietotajiem izstrādājumiem.
Bosch Power Tools 2 609 140 815 | (14.10.10)
224 | Latviešu
Darbinstrumenta nomaiņa (attēls A)
Pirms jebkuras ar elektroinstrumenta apkalpošanu saistītas darbības (piemēram, pirms apkopes, darbinstrumenta nomaiņas u.t.t.), kā ari pirms elektroinstrumenta transportēšanas vai uzglabāšanas pārvietojiet tā griēšanās virziena pārslēdzēju vidus stāvokli. leslēdzēja nejauša nospiešana var klūt par cēloni savainojumam.
Ja nav nospiests ieslēdzējs 8, instrumenta darb-vārpsta ir fiksēta nekustīgi. Tas lauj ātri, ērti un vienkārši nomainīt urbjpatronā iestiprināto darbinstrumentu.
Atveriet bezatslēgas urbjpatronu 1, griežot tās aploci virzienā ①, līdz urbjpatronā klūst iespējams ievietot darbinstrumenta kātu. levietojiet darbinstrumentu urbjpatronā.
Ar roku spécīgi pagrieziet bezatslēgas urbjpatronas 1 aploci virzienā 2, līdz vairs nav dzirdams sprūda mehānisma raksturīgais troksnis. tas nozīmē, ka urbjpatrona ir aizvērusies, automātiski fiksējot darbinstrumenta kātu.
Lai iznemtu darbinstrumentu, atveriet urbjpatronu, griežot tās aploci pretējā virzienā.
Urbjpatronas nomaiņa
Pirms jebkuras ar elektroinstrumenta apkalpošanu saistītas darbības (piemēram, pirms apkopes, darbinstrumenta nomaiņas u.t.t.), kā arī pirms elektroinstrumenta transportēšanas vai uzglabāšanas pārvietojiet tā grlešanās virziena pārslēdzēju vidus stāvokli. leslēdzēja nejauša nospiešana var klūt par cēloni savainojumam.
Noturskrūves izņemšana (attēls B)
Bezatslėgas urbjpatrona 1 ir nodrošināta pret nejaušu noskrūvēšanos no darbvārpstas ar noturskrūvi 11. Līdz galam atveriet bezatslėgas urbjpatronu 1 un izskrūvējiet noturskrūvi 11, griežot to virzienā 0. Atcerieties, ka noturskrūvei ir kreisā vītne.
Urbjpatronas nonemšana (attēls C)
lespiediet sešstūra stieņatslēgas 12 īsāko galu bezatslēgas urbjpatronā 1.
Noguldiet elektroinstrumentu uz stabila pamata, piemēram, uz darba galda. Stingri turiet elektroinstrumentu un atskrūvējiet bezatslēgas urbjpatronu 1, griežot seštūra stienatslēgu 12 virzienā ①. Ja bezatslēgas urbjpatrona ir iestrēgusi, izbrīvējiet to ar vieglu sitienu pa seštūra stienatslēgas 12 garāko galu. Izņemiet seštūra stienatslēgu no bezatslēgas urbjpatronas un pilnīgi noskrūvējiet urbjpatronu.
Urbjpatronas iestiprināšana (attēls D)
Lai iestiprinātu bezatslēgas urbjpatronu, rīkojieties secībā, kas pretēja iepriekš aprakstītajai.
Urbjpatrona jäpieskrüvë ar griezes momentu aptuveni 20-25 Nm.
leskrūvējiet noturskrūvi 11 atvērtajā bezatslēgas urbjpatronā, griežot to pretēji pulksteņa rāditāju kustības virzienam. Ik reizi lietojiet jaunu noturskrūvi, jo tās vītne ir pārklāta ar stiprinošu līmes masu, kas daudzkārtējas lietošanas gadījumā zaudē savu iedarbību.
Puteklu un skaidu uzsükšana
▶ Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes šķirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām. Atsevišku materiālu putekļi, piemēram, putekļi, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši tad, ja koksne iepriekš ir tikusi kīmiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemanām.
- Darba vietai jābūt labi ventilējamai.
- Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.
levērojiet jūsu valstī spēkā esošos priekš-rakstus, kas attiecas uz apstrādājamo materiālu.
▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.
Lietošana
Uzsākot lietošanu
Akumulatora ievietošana
Izmantojiet vienīgi Bosch originālos O tipa akumulatorus, kuru spriegums atbilst uz elektroinstrumenta markējuma plāksnītes norādītajai sprieguma vērtībai. Citu akumulatoru izmantošana var būt par cēloni savainojumiem un izraisīt aizdegšanos.
Lai novērstu elektroinstrumenta nejaušu ieslēgšanos, pārvietojiet griešanās virziena pārslēdzēju 7 vidējā stāvokli. lebīdiet uzlādētu akumulatoru 6 elektroinstrumenta rokturī, līdz tas nonāk vienā līmenī ar roktura virsmu un fiksējas rokturī ar skaidri sadzirdamu klikški.
Griešanās virziena izvēle (attēls E)
Lietojot griešanās virziena pārslēdzēju 7, var mainīt elektroinstrumenta darbvārpstas griešanās virzienu. Taču tas nav iespējams laikā, kad ir nospiests ieslēdzējs 8.
Griešanās virziens pa labi: veicot urbšanu un ie- skrūvējot skrūves, pārvietojiet griešanās virziena pārslēdzēju 7 līdz galam pa kreisi.
Griešanās virziens pa kreisi: lai atskrūvētu vai izskrūvētu skrūves, pārvietojiet griešanās virziena pārslēdzēju 7 līdz galam pa labi.
Griezes momenta regulēšana
Lietojot griezes momenta iestādišanas gredzenu 2, darbvārpstas griezes momentu var izvēlèties 20 pakāpēs. Ja iestādijums ir izvēlēts pareizi, darbinstruments apstājas, līdzko skrūves galviņa ir iespiedusies materiāla virsmā vai arī tiek sasniegta izvēlētā darbvārpstas griezes momenta vērtība. Gredzenam atrodoties stāvokli „,” griezes momenta regulēšanas sajūgs tiek deaktivizēts, kas nepieciešams, piemēram, veicot urbšanu. Izskrūvējot skrūves, izvēlieties lielāku griezes momenta vērtību vai arī pārvietojiet griezes momenta iestādišanas gredzenu pret simbolu “”
Mehāniskā pārnesumu pārslēgšana
Pārvietojiet pārnesumu pārslēdzēju 3 tikai laikā, kad elektroinstruments nedarbojas.
Ar pārnesumu pārslēdzēju 3 var izvēlēties vienu no 2 darbvārpstas griešanās ātruma diapazoniem (pārnesumiem).
Pärnesums I
Neliels griešanās ātrums, liela diametra skrūvju ieskrūvēšanai vai urbšanai ar liela diametra urbjiem.
Pärnesums II
Liels griešanās ātrums, darbam ar neliela diametra urbjiem.
Ja pārnesumu pārslēdzēju 3 neizdodas pārbīdīt līdz galam, nedaudz pagrieziet urbjpatronu ar tajā iestiprināto urbi.
leslēgšana un izslēgšana
Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju 8 un turiet to nospiestu.
Lai izslēgtu elektroinstrumentu, atlaidiet ieslē-dzēju 8.
Griešanās ātruma regulēšana
Instrumenta griešanās ātrumu var regulēt bezpakāpju veidā, mainot spiedienu uz ieslēdzēju 8. Viegli nospiežot ieslēdzēju 8, darbvārpsta sāk griezties ar nelielu ātrumu. Palielinot spiedienu, pieaug arī griešanās ātrums.
Pilnigi automātiska darbvārpstas fiksēšana (Auto-Lock)
Ja ieslēdzējs 8 nav nospiests, instrumenta darbvārpsta un līdz ar to ari darbinstrumenta turētājaptvere tiek fiksēta.
Tas lauj ieskrūvēt skrūves arī tad, ja akumulators ir izlādējies, lietojot elektroinstrumentu kā parastu skrūvgriezi.
Izskrëjiena bremze
Atlaižot ieslēdzēju 8, urbjpatrona tiek nobremzēta, tādējādi līdz minimumam samazinot darbinstrumenta izskrējienu.
leskrūvējot skrūves, atlaidiet ieslēdzēju 8 brīdī, kad skrūves galviņa sasniedz skrūvējamā priekšmeta virsmu. Šādā gadījumā skrūves galviņa neiespiežas skrūvējamajā priekšmetā.
226 | Latviešu
Norādījumi darbam
- Kontaktëjiet darbinstrumentu ar skrūves galvu tikai tad, ja elektroinstruments ir izslëgts. Rotëjošs darbinstruments var noslidët no skrūves galvas.
Ja elektroinstruments tiek ilgstoši darbināts ar nelielu griešanās ātrumu, tas laiku pa laikam jāatdzesē, aptuveni 3 minūtes ľaujot darboties brīvgaitā ar maksimālo griešanās ātrumu.
Metāla urbšanai izmantojiet tikai nevainojami asus urbjus no ātrgriezēja tērauda (HSS=Hochleistungs-Schnell-Schnitt-Stahl). Vēlamo darbinstrumentu kvalitāti var nodrošināt, iegādājoties urbjus no Bosch papildpiederumu klāsta.
leskrūvėjot garas liela izmēra skrūves cietā materiālā, ieteicams izveidot vadotnes urbumu, kura diametrs ir vienāds ar skrūves vītnes iekšējo diametru, bet dzilums ir aptuveni ^2/_3 no skrūves garuma.
Apkalpošana un apkope
Apkalpošana un tirišana
Pirms jebkuras ar elektroinstrumenta apkalpošanu saistītas darbības (piemēram, pirms apkopes, darbinstrumenta nomaiņas u.t.t.), kā arī pirms elektroinstrumenta transportēšanas vai uzglabāšanas pārvietojiet tā griešanās virziena pārslēdzēju vidus stāvokli. leslēdzēja nejauša nospiešana var klūt par cēloni savainojumam.
Lai nodrošinātu ilgstošu un nevainojamu elektroinstrumenta darbību, uzturiet tīru tā korpusu un ventilācijas atveres.
Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo pēcražošanas pārbaudi, elektroinstruments tomēr sabojājas, tas nogādājams remontam firmas Bosch pilnvarotā elektroinstrumentu remonta darbnīcā.
Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas atrodams uz elektroinstrumenta markējuma plāksnītes.
Tehniskā apkalpošana un konsultācijas klientiem
Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām var atrast arī interneta vietnē:
www.bosch-pt.com
Bosch klientu konsultāciju grupa centīsies Jums palīdzēt vislabākajā veidā, atbildot uz jautāju-miem par izstrādājumu un to piederumu iegādi, lietošanu un regulēšanu.
Latvijas Republika
Robert Bosch SIA
Bosch elektroinstrumentu servisa centrs Dzelzavas ielā 120 S
LV-1021 Rīga
Atbrīvošanās no nolietotajiem izstrādājumiem
Nolietotie elektroinstrumenti, to piederumi un iesainojuma materiāli jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!
Tikai ES valstim
Atbilstoši Eiropas Savienības direktīvai 2002/96/EK par nolietotajām elektriskajām un elektroniskajām ierīcēm, lietošanai nederīgie elektroinstrumenti, kā arī,
atbilstoši direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atseviški un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.
Latviešu
Akumulatori un baterijas
NI-Cd: nikela-kadmija akumulatori
Uzmanību: šie akumulatori satur kadmiju, kas ir loti indīgs smagais metāls.
Ni-MH: nikela-metālhidrida akumulatori
Tiesības uz izmainām tiek saglabātas.
228 | Lietuviškai
