Тип продукту	Акумуляторний дриль-шуруповерт
Бренд	Bosch
Модель	GSR 18V Professional
Категорія	Дриль
Номінальна напруга	18 В
Швидкість холостого ходу (1-а швидкість)	0–450 об/хв
Швидкість холостого ходу (2-а швидкість)	0–1450 об/хв
Макс. крутний момент (твердий/м'який)	44 / 28 Нм
Макс. діаметр закручування	9 мм
Макс. діаметр свердління в сталі	11 мм
Макс. діаметр свердління в дереві	32 мм
Діапазон затиску патрона	1,5–10 мм
Різьба шпинделя	1/2″
Вага (згідно з EPTA)	2,1 кг
Живлення	Акумулятор Li-Ion 18 В (не входить)
Тип патрона	Автоматичний патрон (безключовий)
Кількість швидкостей	2 (механічні)
Регулювання крутного моменту	20 позицій + свердління
Напрямок обертання	Праве / ліве
Спеціальні функції	Автоматичне блокування шпинделя, гальмо уповільнення
Рівень шуму	< 70 дБ(A); може перевищувати 80 дБ(A)
Вібрація (свердління металу)	< 2,5 м/с² (K=1 м/с²)
Догляд та очищення	Очищуйте вентиляційні отвори; використовуйте оригінальні деталі Bosch
Безпека	Використовуйте захист слуху та захисні окуляри
Запчастини та ремонтопридатність	Сервіс Bosch; запасні частини доступні на www.bosch-pt.com

Часті запитання - GSR 18V Professional BOSCH

Як замінити акумулятор дриля Bosch GSR 18V?

Щоб вийняти акумулятор, натисніть кнопки розблокування (5), розташовані з обох боків акумулятора, і потягніть акумулятор вниз. Щоб вставити його, всувайте його в рукоятку, доки він не зафіксується. Використовуйте лише оригінальні акумулятори Bosch з напругою, зазначеною на паспортній табличці.

Як регулювати крутний момент затягування?

Поверніть кільце попереднього вибору крутного моменту (2) в одну з 20 пронумерованих позицій. Чим більша цифра, тим більший крутний момент. Позиція «свердління» (символ свердла) вимикає муфту та дозволяє свердлити. Для закручування виберіть налаштування, що відповідає матеріалу.

Як змінити напрямок обертання?

Використовуйте перемикач напрямку обертання (7), розташований над вимикачем увімкнення/вимкнення. Пересуньте його вліво для правого обертання (свердління, закручування), і вправо для лівого обертання (відкручування). Перемикайте лише коли інструмент зупинений.

Як змінити швидкість?

Перемикач швидкості (3) знаходиться на верхній частині інструмента. Пересуньте його в положення I для низької швидкості (0-450 об/хв), придатної для закручування або великих діаметрів свердління, та в положення II для високої швидкості (0-1450 об/хв) для малих діаметрів. Перемикайте лише при повній зупинці двигуна.

Як замінити свердло в автоматичному патроні?

Переконайтеся, що вимикач увімкнення/вимкнення знаходиться в середньому положенні (заблоковано). Поверніть втулку патрона (1) вручну в напрямку ① (відкриття), доки не зможете вставити свердло. Вставте свердло, потім поверніть втулку в напрямку ② до автоматичного фіксування патрона (без клацання). Щоб вийняти свердло, поверніть у зворотному напрямку.

Який тип акумулятора використовувати з GSR 18V?

Використовуйте виключно оригінальні акумуляторні блоки Bosch з номінальною напругою 18 В. Акумулятори Bosch NiCd, NiMH або Li-ion сумісні, але новіші моделі зазвичай Li-ion для кращої автономності та терміну служби. Ніколи не використовуйте інші бренди або модифіковані акумулятори.

Як чистити та доглядати за дрилем?

Завжди підтримуйте інструмент у чистоті, особливо вентиляційні отвори, щоб уникнути перегріву. Використовуйте суху або злегка вологу тканину. Ніколи не занурюйте інструмент у воду. Після тривалого використання на низькій швидкості дайте інструменту попрацювати на холостому ходу на повній швидкості протягом 3 хвилин для охолодження. Довіряйте ремонт авторизованому сервісному центру Bosch.

Який максимальний діаметр свердління в дереві та сталі?

Максимальний діаметр свердління в сталі становить 11 мм, а в дереві – 32 мм. Для свердління металу використовуйте добре заточені свердла HSS. Для великих діаметрів рекомендується попередньо просвердлити меншим свердлом.

Як користуватися автоматичним блокуванням шпинделя?

Автоматичне блокування шпинделя (Auto-Lock) активується, коли вимикач увімкнення/вимкнення не натиснуто. Воно блокує шпиндель, що дозволяє закручувати або відкручувати гвинти вручну, навіть якщо акумулятор розряджений, або використовувати інструмент як ручну викрутку.

Де знайти запчастини та сервісне обслуговування?

Запасні частини та вибухові види доступні на сайті www.bosch-pt.com. З будь-яких питань або для ремонту звертайтеся до сервісної служби Bosch. У Франції: за телефоном 0 811 36 01 22 (місцева вартість) або електронною поштою на [e-mail]. Для Бельгії: [phone]. Для Швейцарії: [phone].

ПОСІБНИК КОРИСТУВАЧА GSR 18V Professional BOSCH

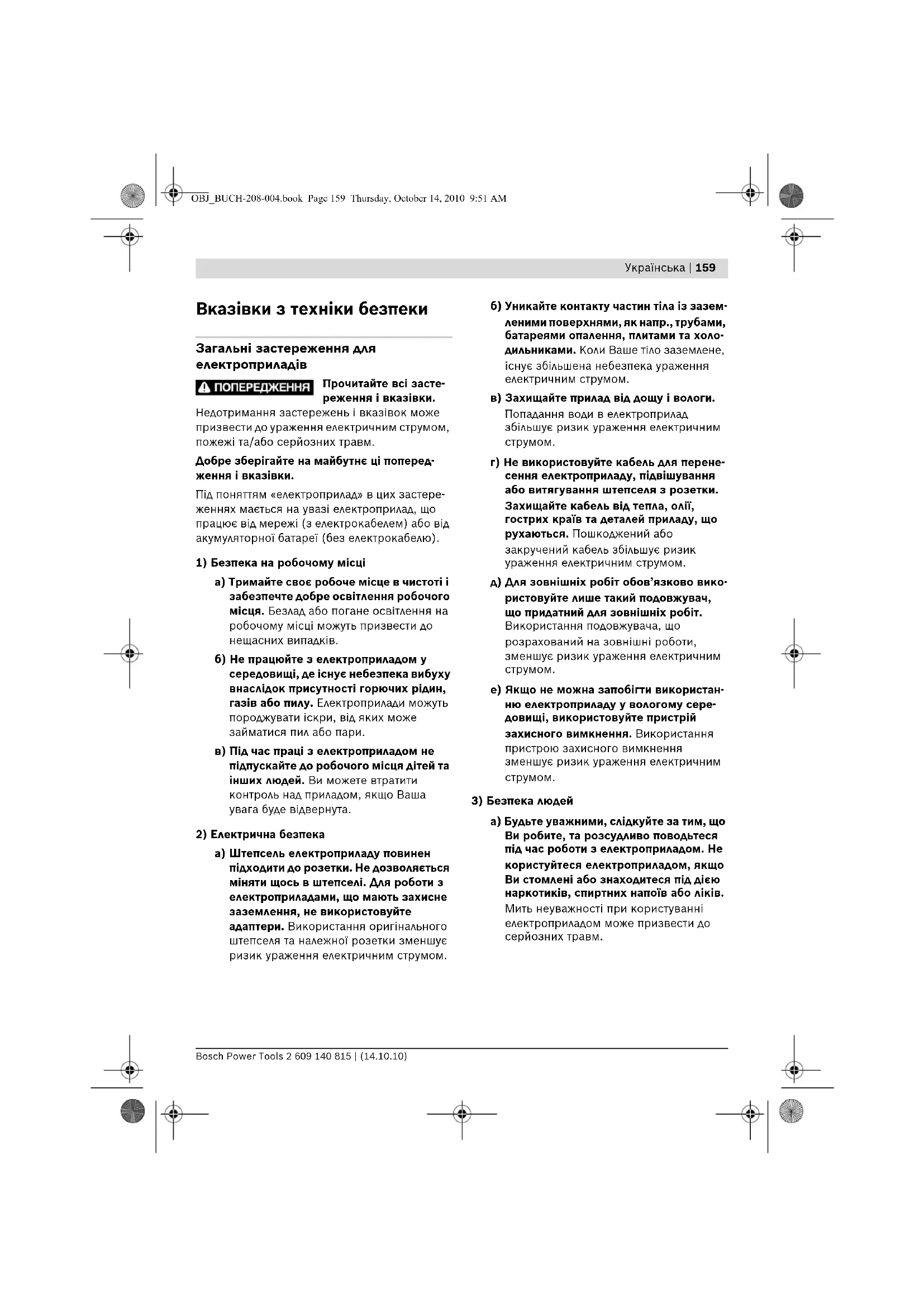

Українська....Сторінка 159

Вказівки з техніки безпеки

Загальні застереження для електроприладів

ПОПЕРЕДЖЕННЯ

Прочитайте всі засте- реження і вказівки.

Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм.

Добре зберігайте на майбутнє ці попередження і вказівки.

Під поняттям «електроприлад» в цих застереженнях мається на увазі електроприлад, що працює від мережі (з електрокабелем) або від акумуляторної батареї (без електрокабелю).

1) Безпека на робочому місці

а) Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане освітлення на робочому місці можуть призвести до нещасних випадків.
6) Не працюйте з електроприладом у середовищі, де існує небезпека вибуху внаслідок присутності горючих рідин, газів або пилу. Електроприлади можуть породжувати іскри, від яких може займатися пил або пари.
в) Під час праці з електроприладом не підпускайте до робочого місяця дітей та інших людей. Ви можете втратити контроль над приладом, якщо Ваша увага буде відвернута.

2) Електрична безпека

a) Штепсель електроприладу повинен підходити до розетки. Не дозволяється міняти щось в штепселі. Для роботи з електроприладами, що мають захисне заземлення, не використовуйте адаптери. Використання оригінального штепселя та належної розетки зменшує ризик ураження електричним струмом.

6) Уникайте контакту частин тіла із зазем- леними поверхнями, як напр., трубами, батареями опалення, плитами та холо- дильниками. Коли Ваше тіло заземлене, існує збільшена небезпека ураження електричним струмом.
в) Захищайте прилад від дощу і вологи. Попадання води в електроприлад збільшує ризик ураження електричним струмом.
г) Не використовуйте кабель для перенесення електроприладу, підвішування або витягування штепселя з розетки. Захищайте кабель від тепла, олії, гострих країв та деталей приладу, що рухаються. Пошкоджений або закручений кабель збільшує ризик ураження електричним струмом.
д) Для зовнішніх робіт обов'язково використовуйте лише такий подовжувач, що придатний для зовнішніх робіт. Використання подовжувача, що розрахований на зовнішні роботи, зменшує ризик ураження електричним струмом.
e) Якщо не можна запобігти використанню електроприладу у вологому середовищі, використовуйте пристрій захисного вимкнення. Використання пристрою захисного вимкнення зменшує ризик ураження електричним струмом.

3) Безпека людей

a) Будьте уважними, слідкуйте за тим, що Ви робите, та розсудливо поводьтеся під час роботи з електроприладом. Не користуйтеся електроприладом, якщо Ви стомлені або знаходитеся під дією наркотиків, спиртних напоїв або ліків. Мить неуважності при користуванні електроприладом може призвести до серйозних травм.

160 | Українська

6) Вдягайте особисте захисне спорядження та обов'язково вдягайте захисні окуляри. Вдягання особистого захисного спорядження, як напр., – в залежності від виду робіт – захисної маски, спецвзуття, що не ковзається, каски та навушників, зменшує ризик травм.
в) Уникайте випадкового вмикання. Перш ніж ввімкнути електроприлад в електромережу або під'єднати акумуляторну батарею, брати його в руки або переносити, впевніться в тому, що електроприлад вимкнутий. Тримання пальця на вимикачі під час перенесення електроприладу або підключення в розетку увімкнутого приладу може призвести до травм.
г) Перед тим, як вмикати електроприлад, приберіть налагоджувальні інструменти та гайковий ключ. Перебування налагоджувального інструмента або ключа в частині приладу, що обертається, може призвести до травм.
д) Уникайте неприродного положення тіла. Зберігайте стійке положення та завжди зберігайте рівновагу. Це дозволить Вам краще зберігати контроль над електроприладом у несподіваних ситуаціях.
e) Вдягайте придатний одяг. Не вдягайте просторий одяг та прикраси. Не підставляйте волосся, одяг та рукавиці до деталей приладу, що рухаються. Просторий одяг, довге волосся та прикраси можуть потрапити в деталі, що рухаються.
ж)Якщо існує можливість монтувати пиловідсмоктувальні або пилоуловлюючі пристрої, переконайтеся, щоб вони були добре під'єднані та правильно використовувалися. Використання пиловідсмоктувального пристрою може зменшити небезпеки, зумовлені пилом.

4) Правильне поводження та користування електроприладами

a) Не перевантажуйте прилад. Використовуйте такий прилад, що спеціально призначений для відповідної роботи. З придатним приладом Ви з меншим ризиком отримаєте кращі результати роботи, якщо будете працювати в зазначеному діапазоні потужності.
6) Не користуйтеся електроприладом з пошкодженим вимикачем. Електроприлад, який не можна увімкнути або вимкнути, є небезпечним і його треба відремонтувати.
в) Перед тим, як регулювати що-небудь на приладі, міняти приладя або ховати прилад, витягніть штепсель із розетки та/або витягніть акумуляторну батарею. Ці попереджувальні заходи з техніки безпеки зменшують ризик випадкового запуску приладу.
г) Ховайте електроприлади, якими Ви саме не користуєтесь, від дітей. Не дозволяйте користуватися електроприладом особам, що не знайомі з його роботою або не читали ці вказівки. У разі застосування недосвідченими особами прилади несуть в собі небезпеку.
д) Старанно доглядайте за електроприладом. Перевіряйте, щоб рухомі деталі приладу бездоганно працювали та не заїдали, не були пошкодженими або настільки пошкодженими, щоб це могло вплинути на функціонування електроприладу. Пошкоджені деталі треба відремонтувати, перш ніж користуватися ними знов. Велика кількість нещасних випадків спричиняється поганим доглядом за електроприладами.
e) Тримайте різальні інструменти на- гостреними та в чистоті. Старанно доглянуті різальні інструменти з гострим різальним краєм менше застряють та легші в експлуатації.

ж) Використовуйте електроприлад, приладя до нього, робочі інструменти т.і. відповідно до цих вказівок. Беріть до уваги при цьому умови роботи та специфіку виконуваної роботи. Використання електроприладів для робіт, для яких вони не передбачені, може призвести до небезпечних ситуацій.

5) Правильне поводження та користування приладами, що працюють на акумуляторних батареях

a) Заряджайте акумуляторні батареї лише в заряджувальних пристроях, рекомендованих виготовлювачем. Використання заряджувального пристрою для акумуляторних батарей, для яких він не передбачений, може призводити до пожежі.

6) Використовуйте в електроприладах лише рекомендовані акумуляторні батареї. Використання інших акумуляторних батарей може призводити до травм та пожежі.

в) Не зберігайте акумуляторну батарею, якою Ви саме не користуєтесь, поряд із канцелярськими скріпками, ключами, гвіздками, гвинтами та іншими невеликими металевими предметами, які можуть спричинити перемикання контактів. Коротке замикання між контактами акумуляторної батареї може причиняти опіки або пожежу.

г) При неправильному використанні з акумуляторної батареї може потекти рідина. Уникайте контакту з нею. При випадковому контакті промийте відповідне місце водою. Якщо рідина потрапила в очі, додатково зверніться до лікаря. Акумуляторна рідина може спричиняти подразнення шкіри або опіки.

6) Сервіс

а) Віддавайте свій прилад на ремонт лише кваліфікованим фахівцям та лише з використанням оригінальних запчастин. Це забезпечить безпечність приладу на довгий час.

Вказівки з техніки безпеки для електродрилів і шуруповертів

▶ При роботах, коли робочий інструмент або гвинт може зачетити заховану електропроводку, тримайте електроінструмент за ізольовані рукоятки. Зачеплення проводки, що знаходиться під напругою, може заряджувати також і металеві частини електроінструмента та призводити до удару електричним струмом.

Для знаходження труб і проводки використовуйте придатні прилади або зверніться в місцеве підприємство електро-, газо- та водопостачання. Зачеплення електропроводки може призводити до пожежі та ураження електричним струмом. Зачеплення газової труби може призводити до вибуху. Зачеплення водопровідної труби може завдати шкоду матеріальним цінностям.

Негайно вимкніть електроприлад, якщо робочий інструмент застряне. Будьте готові до високих реактивних моментів, що призводять до сіпання. Робочий інструмент застряє при: – перевантаженні електроприладу або – перекошенні у оброблюваній заготовці.

Добре тримайте електроприлад. При закручуванні і розкручуванні гвинтів можуть коротко виникати високі реакційні моменти.

Закріплюйте оброблюваний матеріал. За допомогою затискного пристрою або лещат оброблюваний матеріал фіксується надійніше ніж при триманні його в руці.

▶ Перед тим, як покласти електроприлад, зачекайте, поки він не зупиниться. Адже робочий інструмент може зачетитися за що-небудь, що призведе до втрати контролю над електроприладом.

▶ Не відкривайте акумуляторну батарею. Існує небезпека короткого замикання.

Захищайте акумуляторну батарею від спеки, зокрема, напр., від сонячних променів, вогню, води та вологи. Існує небезпека вибуху.

162 | Українська

Використовуйте лише оригінальні акумулятори Bosch з напругою, що відповідає даним на заводській табличці Вашого електроприладу. При використанні інших акумуляторів, напр., підробок, відновлених акумуляторів або акумуляторів інших виробників, існує небезпека травм та пошкодження матеріальних цінностей внаслідок вибуху акумулятора.

Описання принципу роботи

Прочитайте всі застереження і вказівки. Недотримання застережень і вказівок може призвести до ураження електричним струмом, пожежі та/або серйозних травм.

Будь ласка, розгорніть сторінку із зображенням приладу і тримайте її перед собою увесь час, коли будете читати інструкцію.

Призначення приладу

Електроприлад призначений для закручування і викручування гвинтів, а також для свердлення в деревині, металі, кераміці та пластиках.

Зображені компоненти

Нумерація зображених компонентів посилається на зображення електроприладу на сторінці з малюнком.

1 Швидкозатискний патрон
2 Кільце для встановлення обертального моменту
3 Перемикач швидкості
4 Біта*
5 Кнопка розблокування акумуляторної батареї
6 Акумуляторна батарея*
7 Перемикач напрямку обертання
8 Вимикач
9 Рукоятка (з ізольованою поверхнею)
10 Універсальний затискач біт*

11 Фіксуючий гвинт для швидкозатискного свердильного патрона

12 Ключ-шестигранник**

*Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя.

**звичайний (не входить в обсяг поставки)

Інформація щодо шуму і вібрації

Рівень шумів визначений відповідно до європейської норми EN 60745.

Рівень звукового тиску від приладу за класом А, як правило, нижчий за 70 дБ(А). Похибка К =3 дБ.

Рівень шуму при роботі може перевищувати 80 дБ(А).

Вдягайте навушники!

Загальна вібрація (векторна сума трьох напрямків), визначена відповідно до EN 60745:

свердлення в металі: вібрація a_n<2,5 м/¢, похибка K=1 м/с²,

закручування/розкручування гвинтів/ шурупів: вібрація a_h<2,5 м/¢, похибка K=1 м/¢

Зазначений в цих вказівках рівень вібрації вимірювався за процедурою, визначеною в EN 60745; нею можна користуватися для порівняння приладів. Він придатний також і для попередньої оцінки вібраційного навантаження.

Зазначений рівень вібрації стосується головних робіт, для яких застосовується електроприлад. Однак при застосуванні електроприладу для інших робіт, роботі з іншими робочими інструментами або при недостатньому технічному обслуговуванні рівень вібрації може бути іншим. В результаті вібраційне навантаження протягом всього інтервалу використання приладу може значно зростати.

Для точної оцінки вібраційного навантаження треба враховувати також і інтервали часу, коли прилад вимкнутий або, хоч і увімкнутий, але саме не в роботі. Це може значно зменшити вібраційне навантаження протягом всього інтервалу використання приладу.

Українська

Визначте додаткові заходи безпеки для захисту від вібрації працюючого з приладом, як напр.: технічне обслуговування електроприладу і робочих інструментів, нагрівання рук, організація робочих процесів.

Технічні дані

Акумуляторний дриль-шуруповерт	GSR ...Professional	12 V 12 V 14,4 V 14,4 V 18 V
Товарний номер	3 601 J95 ...	500	501	400	401	300
Ном. напруга	B= 12 12 14,4 14,4 18
Кількість обертів на холостомуходу
– 1-а швидкість	вил. ^-1	0 – 400	0 – 400	0 – 400	0 – 400	0 – 450
– 2-а швидкість	вил. ^-1	0 – 1400	0 – 1400	0 – 1400	0 – 1400	0 – 1450
Макс.обертальний моментпри закручуванні в жорсткі/м’які матеріали відп. доISO 5393	Нм 34/20 36/20 38/22 42/22 44/28
Макс. ∅ гвинтів	мм 7 7	8	8	9
Макс. отвору ∅
– Сталь	мм	10	13	10	13	11
– Деревина	мм	25	28	32	35	32
Діапазон затискання патрона	мм	1,5 – 10	1,5 – 13	1,5 – 10	1,5 – 13	1,5 – 10
Різь свердлильного патрона		12" 12" 12" 12" 12"
Вага відповідно доEPTA-Procedure 01/2003	кг	1,8	1,9	1,9	2,0	2,1

Технічні дані, отримані за допомогою 2,0 А•год нікель-кадмій надпотужного акумуляторного блока.

Будь ласка, зважайте на товарний номер, зазначений на заводській табличці Вашого електроприладу.

Торговельна назва деяких приладів може розрізнятися.

Заява про відповідність СЕ

Ми заявляемо під нашу виключну відповідальність, що описаний в «Технічні дані» продукт відповідає таким нормам або нормативним документам: EN 60745 у відповідності до положень директив 2004/108/EC, 2006/42/EC.

Технічні документи в: Robert Bosch GmbH, PT/ESC, D-70745 Leinfelden-Echterdingen

Заряджання акумуляторної батареї

Новий акумулятор або такий, що не використо- вучся протягом тривалого часу, потребує для досягнення своєї повної ємності прибл. 5 циклів заряджання/розряджання.

Щоб вийняти акумулятор 6, натисніть на кнопку розблокування 5 та потягніть акумулятор униз. Не застосовуйте силу.

Акумулятор обладнаний датчиком температури NTC, який дозволяє заряджання лише в межах від 0 °C і 45 °C. Це забезпечує довгий термін служби акумулятора.

Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти.

Зважайте на вказівки щодо видалення.

Заміна робочого інструмента (див.мал.А)

▶ Перед будь-якими роботами з обслуговування електроприладу (напр., технічне обслуговування, заміна робочого інструмента тощо), а також перед його транспортуванням або зберіганням встановлюйте перемикач напрямку обертанням в середне положення. При ненавмисному приведенні в дію вимикача існує небезпека поранення.

При ненатиснутому вимикачі 8 свердильний шпиндель блокується. Це дозволяє швидко, зручно і просто міняти робочий інструмент у свердильному патроні.

Повertaючи в напрямку обертання ①, відкрийте швидкозатискний свердлильний патрон 1, щоб в нього можна було встромити робочий інструмент. Встроміть робочий інструмент.

Рукою з силою повертайте втулку швидкозатискного патрона 1 в напрямку обертання ②, поки не припиниться клацання. Свердлильний патрон автоматично фіксується.

Щоб зняти фіксацію, повертайте втулку проти стрілки годинника, щоб вийняти робочий інструмент.

Заміна свердлильного патрона

▶ Перед будь-якими роботами з обслуговування електроприладу (напр., технічне обслуговування, заміна робочого інструмента тощо), а також перед його транспортуванням або зберіганням встановлюйте перемикач напрямку обертанням в середнє положення. При ненавмисному приведенні в дію вимикача існує небезпека поранення.

Виймання фіксуючого гвинта (див. мал. В)

Швидкозатискний свердильний патрон 1 захищений від ненавмисного послаблення свердильного шпинделя фіксуючим гвинтом 11. Повністю відкрийте швидкозатискний свердильний патрон 1 і викрутіть фіксуючий гвинт 11 в напрямку обертання 0. Зважайте на те, що фіксуючий гвинт має ліву різь.

Встроміть ключ-шестигранник 12 коротким боком у швидкозатискний патрон 1.

Покладіть електроприлад на стійку основу, наприклад, на верстак. Міцно тримаючи електроприлад, відпустіть швидкозатисний свердильний патрон 1, повертаючи ключ- шестигранник 12 в напрямку обертання 0. Якщо свердильний патрон сидить дуже міцно, його можна зрушити легким ударом по довгому хвостовику ключа-шестигранника 12. Витягніть ключ-шестигранник із швидкозатискного свердильного патрона та повністю відкрутіть швидкозатискний свердильний патрон.

Монтаж швидкозатискного свердлильного патрона здійснюється у зворотній послідовності.

Свердлильний патрон затягується із зусиллям прибл. 20-25 Нм.

Закрутіть фіксуючий гвинт 11 проти стрілки годинника у відкритий швидкозатискний свердильний патрон. Використовуйте кожний раз новий фіксуючий гвинт, оскільки на його різьбу нанесена клейка маса, яка при багаторазовому використанні втрачає свою дію.

Відсмоктування пилу/тирси/стружки

Пил таких матеріалів, як напр., лакофарбових покрить, що містять свинець, деяких видів деревини, мінералів і металу, може бути небезпечним для здоров'я. Торкання або вдихання пилу може викликати у Вас або у осіб, що знаходяться поблизу, алергічні реакції та/або захворювання дихальних шляхів. Певні види пилу, як напр., дубовий або буковий пил, вважаються канцерогенними, особливо в сполученні з добавками для обробки деревини (хромат, засоби для захисту деревини). Матеріали, що містять азбест, дозволяється обробляти лише спеціалістам.

• Слідкуйте за доброю вентиляцією на робочому місці.
  – Рекомендується вдягати респіраторну маску з фільтром класу P2.

Додержуйтеся приписів щодо оброблюва- них матеріалів, що діють у Вашій країні.

Уникайте накопичення пилу на робочому місці. Пил може легко займатися.

Робота

Початок роботи

Встромляння акумуляторної батареї

Використовуйте лише оригінальні О-Раск акумулятори Bosch з напругою, що відповідає даним на заводській табличці на Вашому електроприладі. Використання інших акумуляторних батарей може призводити до травм і небезпеки пожежі.

Встановіть перемикач напрямку обертання 7 в середнє положення, щоб запобігти ненавмисному вмиканню. Встроміть заряджену акумуляторну батарею 6 в рукоятку, щоб вона відчутно зайшла в зачеплення і знаходилася врівень з рукояткою.

Встановлення напрямку обертання (див.мал.Е)

За допомогою перемикача напрямку обертання 7 можна міняти напрямок обертання інструмента. Однак це не можливо, якщо натиснутий вимикач 8.

Обертання праворуч: Для свердлення і закручування гвинтів посуньте перемикач напрямку обертання 7 до упору ліворуч.

Обертання ліворуч: Для послаблення або викручування гвинтів посуньте перемикач напрямку обертання 7 до упору праворуч.

Встановлення обертального моменту

За допомогою кільця для встановлення обертального моменту 2 необхідний обертальний момент можна встановлювати в 20 етатів. При правильній настройці робочий інструмент зупиняється, тільки-но гвинт буде закручений урівень з матеріалом або буде досягнутий встановлений обертальний момент. У положенні «запобіжна муфта деактивована, напр., для свердлення. При викручуванні гвинтів, можливо, треба встановити декілька більший обертальний момент або встановити кільце на значок «запобіжна мударствення».

Механічне перемикання швидкості

▶ Перемикайте перемикач швидкості 3, лише коли електроприлад зупинено.

За допомогою перемикача швидкості 3 можна встановлювати 2 діапазони кількості обертів.

1-а швидкість:

Мала кількість обертів; для гвинтів та для великих діаметрів отвору.

2-а швидкість:

Велика кількість обертів; для малих діаметрів отвору.

Якщо перемикач швидкості 3 не пересувається до упору, трохи покрутіть свердлильний патрон зі свердлом.

166 | Українська

Вмикання/вимикання

Щоб увімкнути електроприлад, натисніть на вимикач 8 і тримайте його натиснутим.

Щоб вимкнути електроприлад, відпустіть вимикач 8.

Регулювання кількості обертів

Кількість обертів увімкнутого електроприладу можна плавно регулювати більшим чи меншим натисканням на вимикач 8.

При легкому натисканні на вимикач 8 прилад працює з малою кількістю обертів. Із збільшенням сили натискування кількість обертів збільшується.

Автоматична фіксація шпинделя (Auto-Lock)

При ненатиснутому вимикачі 8 свердильний шпиндель, а тобто і патрон, стопоряться.

Це дозволяє закручувати гвинти, навіть коли акумуляторна батарея розрядилася, та використовувати електроприлад в якості викрутки.

Гальмо інерційного вибігу

При відпусканні вимикача 8 свердлильний патрон гальмується і цим запобігається інерційний вибіг робочого інструмента.

При закручуванні гвинтів відпускайте вимикач 8 лише після того, як гвинт буде закручений врівень з матеріалом. Завдяки цьому головка гвинта не буде потопати в матеріалі.

Вказівки щодо роботи

▶ Приставляйте електроприлад до гвинта лише у вимкнутому стані. Робочі інструменти, що обертаються, можуть зісковзувати.

Після тривалої роботи з невеликою кількістю обертів треба дати приладу охолонути (робота на холостому ходу протягом прибл. 3 хвилин з максимальною кількістю обертів).

Використовуйте при свердленні в металі лише бездоганні, заточені свердла з високолегованої швидкорізальної сталі. Відповідну якість гарантиє оригінальне приладя Bosch.

При закручуванні товстих і довгих гвинтів у твердий матеріал рекомендується спочатку просвердлити отвір з діаметром, що відповідає внутрішньому діаметру різьби, прибл. на ^2/_3 довжини гвинта.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

▶ Перед будь-якими роботами з обслуговування електроприладу (напр., технічне обслуговування, заміна робочого інструмента тощо), а також перед його транспортуванням або зберіганням встановлюйте перемикач напрямку обертанням в середнє положення. При ненавмисному приведенні в дію вимикача існує небезпека поранення.
- Щоб електроприлад працював якісно і надійно, тримайте прилад і вентиляційні отвори в чистоті.

Якщо незважаючи на ретельну технологію виготовлення і перевірки прилад все-таки вийде з ладу, його ремонт дозволяється виконувати лише в авторизованій сервісній майстерні для електроприладів Bosch.

При всіх запитаннях і при замовленні запчастин, будь ласка, обов'язково зазначайте 10-значний товарний номер, що знаходиться на заводській табличці електроприладу.

Сервісна майстерня і обслуговування клієнтів

В сервісній майстерні Ви отримаєте відповідь на Ваші запитання стосовно ремонту і технічного обслуговування Вашого продукту.

Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою:

www.bosch-pt.com

Консультанти Bosch з радістю допоможуть Вам при запитаннях стосовно купівлі, застосування і налагодження продуктів і приладдя до них.

Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

ТОВ «Роберт Бош»

Сервісний центр електроінструментів

вул. Крайня, 1, 02660, Київ-60

Україна

Тел.: [phone] (багатоканальний)

E-Mail: [e-mail]

Офіційний сайт:

www.bosch-powertools.com.ua

Адреса Регіональних гарантійних сервісніх майстерень зазначена в Національному гарантійному талоні.

Утилізація

Електроприлади, приладя і упаковку треба здавати на екологічно чисту повторну переробку.

Не викидайте електроприлади та акумуляторні батареї/батарейки в побутове сміття!

Лише для країн ЄС:

Відповідно до європейської

директиви 2002/96/EC та

Європейської директиви

2006/66/EC відпрацьовані

електроінструменти, пошкоджені

акумуляторні батареї/батарейки

або акумуляторні батареї/батарейки, що відпрацювали себе, повинні здаватися окремо і утилізуватися екологічно чистим способом.

Ni-Cd: Нікель-кадмій

Увага: Такі акумулятори містять кадмій – надзвичайно отруйний важкий метал.

Ni-MH: Нікель-метал-гібрид

Можливі зміни.

168 | Română

Факс: [phone]

www.bosch.bg

Бракуване
