| Soort product | Digitale inspectiecamera |
| Merk | Bosch |
| Model | GIC 120 Professional |
| Afmetingen (L x B x H) | 197 x 85 x 49 mm |
| Gewicht | 0,5 kg |
| Voeding | 6,0 V (4 AA alkaline batterijen) |
| Levensduur | Ongeveer 5 uur (bij 50% helderheid) |
| Schermresolutie | 320 x 240 pixels |
| Diameter camerakop | 8,5 mm |
| Minimale buigstraal van de slang | 25 mm |
| Bedrijfstemperatuur | -10 °C tot +50 °C |
| Opslagtemperatuur | -20 °C tot +60 °C |
| Relatieve luchtvochtigheid | 5 tot 95% (zonder condensatie) |
| Digitale zoom | 1,5x en 2x |
| Instelbare LED-verlichting | 0%, 25%, 50%, 100% |
| Weergavemodi | Kleur en zwart-wit |
| Ingebouwd kompas | Ja (met referentiepunt) |
| Meegeleverde accessoires | Spiegel, magneet, haak |
| Bescherming tegen spatwater | Handapparaat niet beschermd, slang en kop waterdicht |
| Onderhoud | Reinigen met een zachte, vochtige doek; geen oplosmiddelen |
| Artikelnummer | 3601 B41 1.. |
Veelgestelde vragen - GIC 120 Professional BOSCH
Gebruikersvragen over GIC 120 Professional BOSCH
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Bewakingscamera in PDF-formaat gratis! Vind uw handleiding GIC 120 Professional - BOSCH en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. GIC 120 Professional van het merk BOSCH.

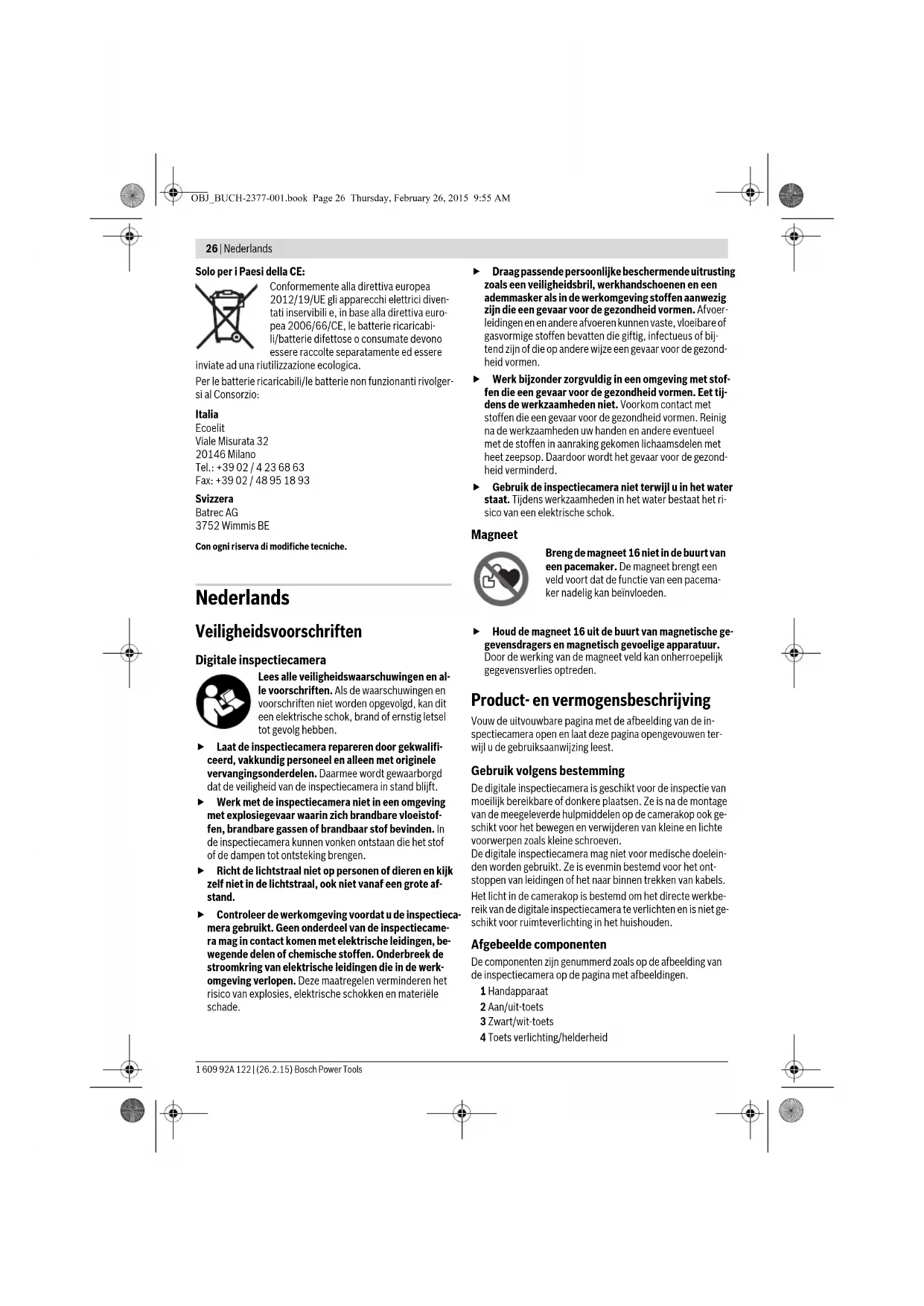

GEBRUIKSAANWIJZING GIC 120 Professional BOSCH
Draag passende persoonlijke beschermende uitrusting zoals een veiligheidsbril, werklandschoenen en een ademmasker als in de werkkomgeving stoffen aanwezig zijn die een gevaar voor de gezondheid vormen. Afvoerleidingen en andere afvoeren hunnen vaste, vloeibare of gasvormige stoffen bevatten die giftig, infectueus of bijtend�n of die op andere wijze een gevaar voor de gezondheid vormen.
Werk bijzonder zorgvuldig in een omgeving met stoffen die een gevaar voor de gezondheid vormen. Eet tijdens de werkzaamheden Niet. Voorkom contact met stoffen die een gevaar voor de gezondheid vormen. Reinig na de werkzaamheden uw handen en andere eventueel met de stoffen in aanraking gekomen lichaamsdelen met heet zeepsop. Daardoor worden het gevaar voor de gezondheid verminderd.
- Gebruik de inspectiecamera Niet terwijl u in het water staat. Tijdens werkzaamheden in het water bestaat het risico van een elektrische schok.
Magneet
Breng de magneet 16 niet in de buurt van een pacemaker. De magneet brengt een veld voort dat de functie van een pacemaker nudelig kan beinvoelden.
Houd de magneet 16 uit de buurt van magnetische gegevensdragers en magnetisch gevoelige apparatuur.
Door de werkung van de magneet veld kan onherroepelijk gegevensverlies optreden.
Product- en vermogensbeschrijving
Vouw de uitvouwbare pagina met de afbeelding van de inspectiecamera open en laat deze pagina opengevouwen terwijl u de gebruiksaanwijzing leest.
Gebruik volgens bestemming
De digitale inspectiecamera is geschikt voor de inspectie van moeilijk bereikbare of donkere plaatsen. Ze is na de montage van de meegeleverde hulpmiddelen op de camerakop ook geschikt voor het bewegen en verwijdenen vankleine en lichte voorwerpen zoalskleine schroeven.
De digitale inspectiecamera mag Niet voor medische doeleinden worden gebruikt. Ze is evenmin bestemd voor het ontstopen van leidingen of het hier aan bennen trekken van kabels. Het Licht in de camerakop is bestemd om het directe werkbereik van de digitale inspectiecamera te verlichten en is niet geschikt voor ruimteverlichting in het huishoven.
Afebeelde componenten
De componenten zijn genummerd zoals op de afbeelding van de inspectiecamera op de pagina met afbeeldingen.
1 Handapparaat
2 Aan/uit-toets
3Zwart/wit-toets
4 Toets verlichting/holderheid
Nederlands
Veiligheidsvoorschriften
Digitale inspectiecamera
Lees alle verilgheidswaarschuwingen en alle voorschriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brande of ernstig letsettot gevolg hebben.
Laat de inspectiecamera repareren door gekwalifie. cerd, vakkundig personel en alleen met origineervangoversonderdelen.Daarmee wordt gewaarborgdat de veilighsien van de inspectiecamera in stand blift.
Werk met de inspectiecamera Niet in een omgeving met explosiegevaar waarin zich brandbare vloeistofen, brandbare gassen of brandhaar stof bevinden. In de inspectiecamera kuren wonken ontstaan die het stof of de dampen tot ontsteking brengen.
Richt de lichtstraal Niet op Personen of dieren en kijk zichniet in de lichtstraal, ook Niet vanaf een große afstand.
Controller de werkomgeving voordat u de inspectiecamera gebruikt. Geen onderdeel van de inspectiecamera mag in contact komen met elektrische leidingen, bewegende delen of chemische stoffen. Onderbreek de stroomkring van elektrische ledingen die in de werkomgeving verlopen. Deze maatregelen verminderen het risico van explosies, elektrische schokken en materiele schade.
Nederlands | 27
5 Display
6 Toets vergroting
7 Camerakabel
8 Camerakop
9 Lamp in camerakop
10 Cameralens
11 Uittrekbaar batterijyak
12 Deksel van batterijvak
13 Vergrendeling van het batterijvakdeksel
14 Camera-aansluiting
15 Camerakabelvergrendeling
16 Magnet
17 Haak
18 Spiegel
Indicatie-elementen
a Statusbalk
b Ingestelde vergrotting
c Ingestelde verlichting/helderheid
d Batterij-indicatie
e Compass View (kompas-aanzicht) met referentiepunt (Up-indicator)
- Niet elk afgebeeld en beschreiben toebehoren worden standardmeegeleverd. Het volledige toebehoren vindt u in ons toebehorenprogramma.
Technische gegevens
| Digi tale Inspectiecamera GIC 120 | |
| Productnumber | 3601 B41 1.. |
| Nominale spanning | V=6,0 |
| Bedri jfstemperatuur | °C -10...+50 |
| Opslagtemperatuur (handtoestel zonder batterijen) | °C -20...+60 |
| Relatieve luchtvochtigheid | % 5-95 1) |
| Kleinste buigradius camerakabel mm 25 | |
| Diameter camerakop | mm 8,5 |
| Resolutie display | 320 x 240 |
| Gebruiksduur ca. | h 5,02) |
| Gewicht volgens EPTA-Procedure 01/2003 | kg 0,5 |
| Afmetingen (length x bredte x hoogte) | mm 197 x 85 x 49 |
| 1) Vrij van dauw | |
| 2) bij 50% holderheid van de lamp in de camerakop | |
Montage
Batterijen inzetten of verwangen
Voor het gebruik van de inspectiecamera worden het gebruik van alkali-mangaanbatterijen aanbevolen.
Voor het openen van het batterijvakdeksel 12 drukt u op de vergrendeling 13 en klapt u het batterijvakdeksel 12 open.
Trek het batterijvak 11 eruit en plantaats de batterijen. Let er hierbij op dat de plus- en min-polen correct volgens de afbeeling op de binnenkant van het batterijvak 11 worden geplaatst. Schuif het batterijvak 11 tot de aanslag in en sluit het batterijvakdeksel 12.
Bij een lage laadtostand van de batterijen verschijt eerst het symbol het display. Wonneer het batterijsymbolleeg is, moet u de batterijen verrangen, inspecties zichnietmeer möglichk.
Vervang altijd alle batterijen tegelijkertijd. Gebruik alleen batterijen van een fabrikant en met bezelfde capaciteit.
Haal de batterijen uit de inspectiecamera, wanneer u deze langere tijd Niet gebruikt. De batterijen konnen bij een langere periode van opslag corroderen en zichelf ontladen.
Camerakabel monteren (zie afbeelding A)
Voor het gebruik van de inspectiecamera moet de camer akabel 7 op het handapparaat 1 gemonteerd worden.
Stek de stekker van de camerakabel 7 in de juiste positie op de camera-aansluiting 14 tot deze vastklikt.
Camerakabel demonteren (zie afbeeldingB)
Voor het wegnemen van de camerakabel 7 drukt u de vergrendeling 15 bij elkaar en trekt u de stekker uit het handtoestel 1.
Spiegel, magneet of haak monteren (zie afbeeldingC)
De spiiegel 18, de magneeet 16 en de haak 17 hunnen als hulp-middel op de camerakop 8 worden gemonteerd.
Schuif een van de drie hulpmidellen zoals afgebeeld tot aan de aanslag op de uitsparing van de camerakop 8.
Opmerking: De magnetoel 16 en de haak 17 zijn alleen geschikt voor het bewegen en verwijderen van loszittende kleine enlichte voorwerpen. Als er te hard wordt getrokken, kunnen de inspectiecamera of het hulpmiddel beschadigd raken.
Gebruik
- Bescherm het handtoestel 1 en de batterijen gegen nat helden indirecte bestraling door de zon. Camerakabel en camerakop zich bij een correcte montage waterdicht. Het handtoestel en de batterijen zich echter nicht gegen water beschermd, bij contact met water bestaat het risico van een elektrische schok of beschadiging.
Stel de inspectiecamera Niet bloot aan extreme temperaten of temperatuurschommelingen. Laat deze bijvoorbeeld nicht mange tijd in de auto liggen. Laat de inspections camera bij grote temperatuurschommelingen eerst op de juiste temperatuur komen voordat u.dequeue in gebruik neemt. - Gebruik de inspectiecamera Niet als de lens op de camerakop 8 beslagen is. Schakel de inspectiecamera pas in als het vocht verdampt is. De inspectiecamera kan anders beschadigd raken.
De ingeschakelde lamp 9 kan tijdens gebruik heet worden. Raak de lamp Niet aan om verbrandingen te vermijden.
28|Nederlands
Ingebruikneming
In- en uitschakelen
Om de inspectiecamera in teschaken drukt u op de aan/uit-toets 2. Op het display 5 verschijnt gedurende korteijd het startschem.
Opmerking: Wanner bij het inschaken de camerakabel Niet is gemonteerd, verschijt op het display een foulmeling. Als u de inspectiecamera wilt uitschaken, drukt u opnieuw op de aan/uit-toets 2.
Als ca. 20 min. lang nicht op een toets van de inspectiecamera wordt gedrukt, dan schakelt deze automatisch uit om de batterijen te sparen.
Om het camerabeeld te verlichten, kut u de lamp 9 in de camerakop inschaken en de helderheid regelen.
De helderheid kan in 4 standen worden ingesteld (0%, 25%, 50%, 100%).
Druk voor het inschakenen van de cameramp 9 en het versterken van de helderverheid zo vaak op de toets 4 tot de gewenste helderverid is bereikt.
Kijk Niet rechtsstreeks in de lamp 9 enricht de lamp nicht op andere Personen. Hetlicht van de lamp kan uwogen verblinden.
Druk voor het verminderen van de helderheid en het uitschakelen van de cameramp 9 zo vaak op de toets 4 tot de gewenste helderheid is bereikt of de lamp isuitgeschakeld.
Beeld op het display vergroten (zoom)
Door kort op de toets 6 te drukken kut u het beeld op het display met het 1,5-voudige of 2-voudige vergroten.
Zwart/wit-toets
Door kort op de toets 3 te drukkenUNT u het display omscha-kenussen kleurweergave en zwart/wit-weergave. Door zwart/wit-weergave kan bijv. het contrast verbeteren.
Compass View (kompas-aanzicht) met referentiepunt (Up-indicator) (zie afbeeldingD)
Door lang op de toets 3 te drukken komt u in de Compass View e (kompas-aanzicht). Het gele referentiepunt (Up-indicator) geegt waar bij aan waar in het beeld ,boven" zich fysisich bevindt.
Opmerking: Beperkte functie bij gemonteerde spiegel 18 en/of bij verticale uittijing van de camerakabel 7.
Statusbalk
De statusbalk a verschijt telkens na het drukken op een toets gedurende ca. 2 seconden op het display. Deze geeft het volgendaan:
- de ingestelde vergrotting (b)
- de ingestelde heiderheid (c)
- de laadtoestand van de batterijen (d).
Tips voor de werkzaamheden
Controleer de omgeving die u wilt inspectoren en let in het bij-zonder op obstakels en gevaarlijke plaatsen.
Buig de camerakabel 7 zodanig dat de camerakop goed in de te onderzoeken omgeving kan worden gebracht. Voer de camerakabel voorzichtig in.
Pas delichtintensiteit van de cameramp 9 zodanig aan dat het beeld goed herkenbaar is. Bij sterk reflecterende voorwerpen bijvoorbeeld kut u met minder licht een better beeldbereiken.
Als te onderzoeken voorwerpen onscherp worden weergegeven, verkleint of vergroot u de afstandussen camerakop 8 en voorwerp.
Onderhoud en service
Onderhoud en reiniging
Dompel het handgereedschap 1 Niet in het water of andere vloeistoffen.
Houd de inspectiecamera algtd schoon. Reinig de inspectie-camera en alle hulpmiddelen bijzonder grondig;nadat u heeft gewerkt in een omgeving met stoffen die een gevaar voor de gezondheid vormen.
Verwijder vuil met een vochtige, zachte doek. Gebruik geen reinigings- of oplosmiddelen.
Reinig in het bijzonder de cameralens 10 regelmatig en let waar bij op pluizen.
Klantenservice en gebruiksadviezen
Vermeld bij vragen en bestellingen van verwangingsonderden altijd het utien cijfers bestaande zaaknummer volgens het typeplaatje van de inspectecamera.
Onze klantenservice beantwoordt uw vragen over reparatie en onderhoud van uw product en over verwangingsonderden. Explosietekingen en informatie over verwangingsonderden vindt u ook op:
www.bosch-pt.com
Het Bosch-team voor gebrukssadviezen helpt ugraag bij vragen over once producten en toebehoren.
Nederland
Tel.: (076) 579 54 54
Fax: (076) 5795494
E-mail: gereedschappen@nl.bosch.com
Belgie
Tel.: (02) 588 0589
Fax: (02) 588 0595
E-mail: outillage.geredschap@be.bosch.com
Afvalverwijdering
Inspectiecamera, batterijen, accessoires en verpakkingen要去en op een voor het milieu verantwoorde wijze worden gerecycled.
Gooi de inspectiecamera, accu's en batterijen Niet bij het huisvuil.
Dansk | 29
Alleen voor landen van de EU:
Volgens de Europese richtlij 2012/19/EU要去en Niet更是 bruikbare elektrische apparaten en volgens de Europese richtlij 2006/66/EG要去en defecte of lege accu's en batterijen apart worden ingezameld en op een voor het milieu verantwoorde wijze worden gerecycled.
Wijzigingen voorbehonden.
