사용 설명서 GIC 120 Professional BOSCH

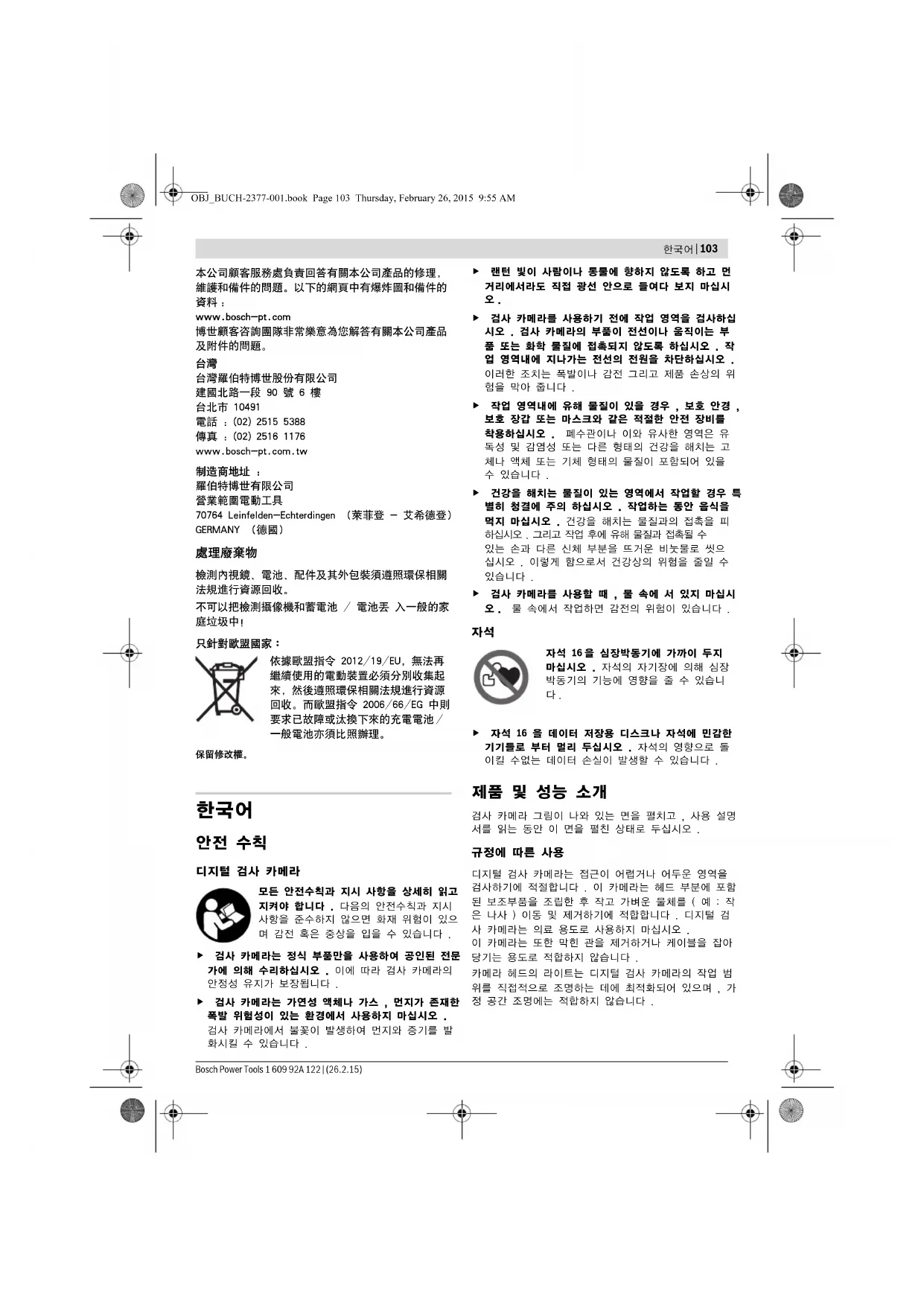

모든 안전수칙과 지시 사항을 상세히 읽고 지켜야 합니다 . 다음의 안전수칙과 지시 사항을 준수하지 않으면 화재 위험이 있으며 감전 혹은 중상을 입을 수 있습니다 . 검사 카메라는 정식 부품만을 사용하여 공인된 전문가에 의해 수리하십시오 . 이에 따라 검사 카메라의 안정성 유지가 보장됩니다 . 검사 카메라는 가연성 액체나 가스 , 먼지가 존재한 폭발 위험성이 있는 환경에서 사용하지 마십시오 . 검사 카메라에서 불꽃이 발생하여 먼지와 증기를 발화시킬 수 있습니다 . 랜턴 빛이 사람이나 동물에 향하지 않도록 하고 먼거리에서라도 직접 광선 안으로 들여다 보지 마십시 검사 카메라를 사용하기 전에 작업 영역을 검사하십시오 . 검사 카메라의 부품이 전선이나 움직이는 부품 또는 화학 물질에 접촉되지 않도록 하십시오 . 작업 영역내에 지나가는 전선의 전원을 차단하십시오 . 이러한 조치는 폭발이나 감전 그리고 제품 손상의 위험을 막아 줍니다 . 작업 영역내에 유해 물질이 있을 경우 , 보호 안경 , 보호 장갑 또는 마스크와 같은 적절한 안전 장비를 착용하십시오 . 폐수관이나 이와 유사한 영역은 유독성 및 감염성 또는 다른 형태의 건강을 해치는 고체나 액체 또는 기체 형태의 물질이 포함되어 있을 수 있습니다 . 건강을 해치는 물질이 있는 영역에서 작업할 경우 특별히 청결에 주의 하십시오 . 작업하는 동안 음식을 먹지 마십시오 . 건강을 해치는 물질과의 접촉을 피하십시오 . 그리고 작업 후에 유해 물질과 접촉될 수 있는 손과 다른 신체 부분을 뜨거운 비눗물로 씻으십시오 . 이렇게 함으로서 건강상의 위험을 줄일 수 있습니다 . 검사 카메라를 사용할 때 , 물 속에 서 있지 마십시오. 물 속에서 작업하면 감전의 위험이 있습니다 . 자석 16 을 심장박동기에 가까이 두지 마십시오 . 자석의 자기장에 의해 심장박동기의 기능에 영향을 줄 수 있습니 자석 16 을 데이터 저장용 디스크나 자석에 민감한 기기들로 부터 멀리 두십시오 . 자석의 영향으로 돌이킬 수없는 데이터 손실이 발생할 수 있습니다 . 검사 카메라 그림이 나와 있는 면을 펼치고 , 사용 설명서를 읽는 동안 이 면을 펼친 상태로 두십시오 . 디지털 검사 카메라는 접근이 어렵거나 어두운 영역을 검사하기에 적절합니다 . 이 카메라는 헤드 부분에 포함된 보조부품을 조립한 후 작고 가벼운 물체를 ( 예 : 작은 나사 ) 이동 및 제거하기에 적합합니다 . 디지털 검사 카메라는 의료 용도로 사용하지 마십시오 . 이 카메라는 또한 막힌 관을 제거하거나 케이블을 잡아당기는 용도로 적합하지 않습니다 .카메라 헤드의 라이트는 디지털 검사 카메라의 작업 범위를 직접적으로 조명하는 데에 최적화되어 있으며 , 가정 공간 조명에는 적합하지 않습니다 .OBJ_BUCH-2377-001.book Page 103 Thursday, February 26, 2015 9:55 AM104 | 한국어 1 609 92A 122 | (26.2.15) Bosch Power Tools

표시된 구성 요소의 번호는 도면의 검사 카메라에 해당

1 손잡이 2 전원 버튼 3 흑백 버튼 4 조명 / 밝기 버튼 5 디스플레이 6 확대 버튼 7 카메라 케이블 8 카메라헤드 9 카메라 헤드의 조명 10 카메라 렌즈 11 당겨 빼낼 수 있는 배터리 케이스 12 배터리 케이스 덮개 13 배터리 케이스 덮개 잠금쇠 14 카메라 연결부 15 카메라 케이블 잠금쇠 16 자석 17 갈고리 18 거울

a 상태 바 b 설정된 확대 비율 c 설정된 조명 / 밝기 d 배터리 표시 e 기준점 ( 업 인디케이터 ) 이 포함된 컴패스 뷰 *도면이나 설명서에 나와있는 액세서리는 표준 공급부품에 속하지 않습니다 . 전체 액세서리는 저희 액세서리 프로그램을 참고하십시오 .

배터리 끼우기 / 교환하기 검사 카메라 작동에는 알칼리 망간 배터리를 사용할 것

배터리 케이스 덮개 12 를 열려면 잠금쇠 13 을 누른 뒤 배터리 케이스 덮개 12 를 여십시오 . 배터리 케이스 11 을 돌려 빼내고 배터리를 끼우십시오 . 이때 배터리 케 이스 11 안에 표시된 전극의 방향에 유의하십시오 . 배 터리 케이스 11 을 스톱위치까지 밀어 넣고 배터리 케 이스 덮개 12 를 닫으십시오 . 배터리 보관 온도가 낮으면 디스플레이에 제일 먼저 기호가 나타납니다 . 배터리 기호가 비어 있는 상태이 면 , 검사가 불가능하므로 배터리를 교환해야 합니다 . 항상 배터리를 모두 동시에 교환해 주십시오 . 반드시 제조사의 동일한 용량의 배터리만을 사용하십시오 . 오랜 기간 사용하지 않을 경우 검사 카메라의 배터 리를 빼두십시오 . 배터리는 오래 두면 부식되고 방 전될 수 있습니다 . 카메라 케이블 설치 ( 그림 A 참조 ) 검사 카메라를 작동하기 위해 카메라 케이블 7 을 손잡 이 1 에 설치해야 합니다 . 카메라 케이블 7 의 컨넥터를 카메라 연결부 14 의 정 확한 위치에 꽂아 맞물려 고정되게 하십시오 . 카메라 케이블 분리 ( 그림 B 참조 ) 카메라 케이블 7 을 분리하려면 잠금쇠 15 를 누르고 컨 넥터를 기기 1 에서 바깥쪽으로 빼내십시오 . 거울 , 자석 또는 갈고리 설치 ( 그림 C 참조 ) 거울 18, 자석 16 그리고 갈고리 17 을 카메라 헤드 8 에 보조부품으로 설치될 수 있습니다 . 그림에서와 같이 세 개의 보조부품중 하나를 카메라 헤 드 8 의 홈에 밀어서 장착시키십시오 . 참고 : 자석 16 과 갈고리 17 을 풀려있는 작고 가벼운 물체를 이동 및 제거하는데 적합합니다 . 과도한 힘을 가하면 검사 카메라 또는 보조부품이 손상될 수 있습니

기기 1 및 배터리가 물기에 젖지 않고 직사광선에 닿 지 않도록 하십시오 . 카메라 케이블과 카메라 헤드 를 제대로 조립했을 경우에만 방수됩니다 . 하지만 기 기와 배터리는 방수처리되어 있지 않으며 , 물과 접 촉한 경우에는 전기 충격 또는 손상의 위험이 있습

극한 온도 또 는 심한 온도 변화에 검사 카메라를 놓 아 두지 마십시오 . 예를 들면 , 오랫동안 차 안에 두 지 마십시오 . 심한 온도 변화시 , 검사 카메라를 작 동시키기 전에 먼저 온도를 적절히 식히십시오 . 디지털 검사 카메라 GIC 120

℃ － 10...+50 보관 온도 ( 배터리 미포함된 소

EPTA 공정 01/2003 에 따른

kg 0.5 크기 ( 길이 x 너비 x 높이 ) mm 197 x 85 x 49

1) 습기 제거2) 카메라 헤드 조명 밝기가 50 % 일 경우

OBJ_BUCH-2377-001.book Page 104 Thursday, February 26, 2015 9:55 AM한국어 | 105 Bosch Power Tools 1 609 92A 122 | (26.2.15) 만약 카메라 헤드 8 의 렌즈에 습기가 서려 있으면 , 카메라를 사용하지 마십시오 . 습기가 증발한 후에 검사 카메라를 켜십시오 . 그렇지 않으면 검사 카메 라가 손상될 수 있습니다 . 조명 9 가 켜진 상태에서는 작동하는 동안 뜨거울 수 있습니다 . 조명에 손을 대지 마십시오 . 화상을 입을

스위치 켜기 / 끄기 검사 카메라의 전원을 켜려면 전원 스위치 2 를 누르십 시오 . 디스플레이 5 에 잠깐 동안 시작 화면이 표시됩

참고 : 전원을 켤 때 카메라 케이블이 장착되어 있지 않 으면 , 디스플레이에서 오류 메시지가 나타납니다 . 검사 카메라를 끄기 위해서는 전원 버튼 2 를 다시 누

검사 카메라에서 약 20 분 동안 아무 버튼도 누르지 않 으면 , 배터리 보호를 위해 카메라가 자동적으로 꺼집니

카메라 헤드의 조명 조절 카메라 화면을 밝게 하려면 , 카메라 헤드의 조명 9 를 켜고 밝기를 조절하십시오 . 밝기는 4 가지 단계로 설정할 수 있습니다 (0 %, 25 %, 50 %, 100 %). 카메라 조명 9 의 전원을 켜고 밝기의 강도를 높이려면 원하는 밝기에 도달할 때까지 버튼 4 를 누르십시오 . 조명 9 을 곧바로 눈에 비추지 마십시오 . 그리고 다 른 사람에게 비추지 마십시오 . 조명의 빛이 눈을 부 시게 하여 손상시킬 수 있습니다 . 밝기의 강도를 낮추고 카메라 조명 9 의 전원을 끄려면 원하는 밝기에 도달할 때까지 또는 조명이 꺼질 때까지 버튼 4 를 누르십시오 . 디스플레이 화면 확대 ( 줌 ) 버튼 6 을 짧게 눌러 디스플레이 화면을 1.5 배 또는 2 배로 확대할 수 있습니다 .

버튼 3 을 짧게 누르면 컬러 표시와 흑백 표시 사이에 서 전환할 수 있습니다 . 흑백 표시로 보면 명암 등이 개선될 수 있습니다 . 기준점 ( 업 인디케이터 ) 이 포함된 컴패스 뷰 ( 그 림D참조) 버튼 3 을 길게 누르면 컴패스 뷰 e 로 넘어갑니다 . 이 때 황색 기준점 ( 업 인디케이터 ) 은 화면에서 물리적 으로 “ 위쪽 ” 이 어디인지를 표시합니다 . 참고 : 거울 18 이 장착된 상태 그리고 / 또는 카메라 케 이블 7 이 수직으로 정렬된 상태에서는 기능이 제한됩

버튼을 누를 때마다 디스플레이에 상태 바 a 가 약 2 초간 나타납니다 . 디스플레이 내용 : – 설정된 확대 비율 (b) – 설정된 밝기 (c) – 배터리 충전 상태 (d).

검사하고자 하는 곳의 주변을 검사하십시오 . 그리고 특 히 장애물이나 위험한 곳이 있는지 유의하십시오 . 카메라의 헤드가 검사하고자 하는 곳에 잘 들어갈 수 있도록 카메라 케이블 7 을 구부리십시오 . 카메라 케이 블을 조심스럽게 넣으십시오 . 영상이 잘 보이도록 , 카메라 조명 9 의 밝기를 조절하 십시오 . 예를 들면 , 반사가 강한 물체에는 빛을 약하게 하면 영상이 더 좋아 집니다 . 검사하고자 하는 물체가 흐릴 경우 , 카메라 헤드 8 와 물체의 간격을 좁히거나 넓혀 조절하십시오 . 보수 정비 및 서비스

손잡이 1 을 물속이나 습기찬 곳에 넣지 마십시오 . 검사 카메라를 깨끗하게 유지하십시오 . 유해물질이 있 는 곳에서 작업한 후에는 검사 카메라와 보조부품들을 특히 철저하게 세척하십시오 . 물기있는 부드러운 천으로 오염된 부위를 깨끗이 닦으 십시오 . 세척제나 용제를 사용하지 마십시오 . 특히 카메라 렌즈 10 을 정규적으로 세척하십시오 . 그 리고 렌즈에 보푸라기가 있는지 유의하십시오 . 보쉬 AS 및 고객 상담 모든 문의나 부속품 주문시 , 검사 카메라의 명판에 있 는 10 자리 숫자의 제품번호를 항상 알려 주십시오 . 보쉬는 귀하의 제품 및 수리에 관한 문의를 받고 있습

AS 센터 정보 및 제품에 대한 고객 상담은 하기 고객 콜센터 및 이메일 상담을 이용해주시기 바랍니다 . 고객 콜센터 : 080-955-0909

Bosch-pt.hotline@kr.bosch.com Bosch Korea, RBKR Mechanics and Electronics Ltd. PT/SAX-ASA 298 Bojeong-dong Giheung-gu Yongin-si, Gyeonggi-do, 446-913 Republic of Korea 080-955-0909 OBJ_BUCH-2377-001.book Page 105 Thursday, February 26, 2015 9:55 AM106 | 1 609 92A 122 | (26.2.15) Bosch Power Tools 검사 카메라 , 배터리 , 부속품 및 포장은 재활용을 위해 분리배출합니다 .검사 카메라와 충전용 배터리 / 배터리들은 가정의 쓰레기통에 버리지 마십시오 .EU 국가만 해당 :더이상 사용할 수 없는 전동 기기 및 결함이 있거나 사용한 충전용 배터리 / 배터리는 유럽 가이드라인 2012/19/EU 및 유럽 가이드라인 2006/66/EG 에 따라 분리 수거하여 환경 규정에 맞춰 재활용해야 합니다 .위 사항은 사전 예고 없이 변경될 수도 있습니다 .
