РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GIC 120 Professional BOSCH

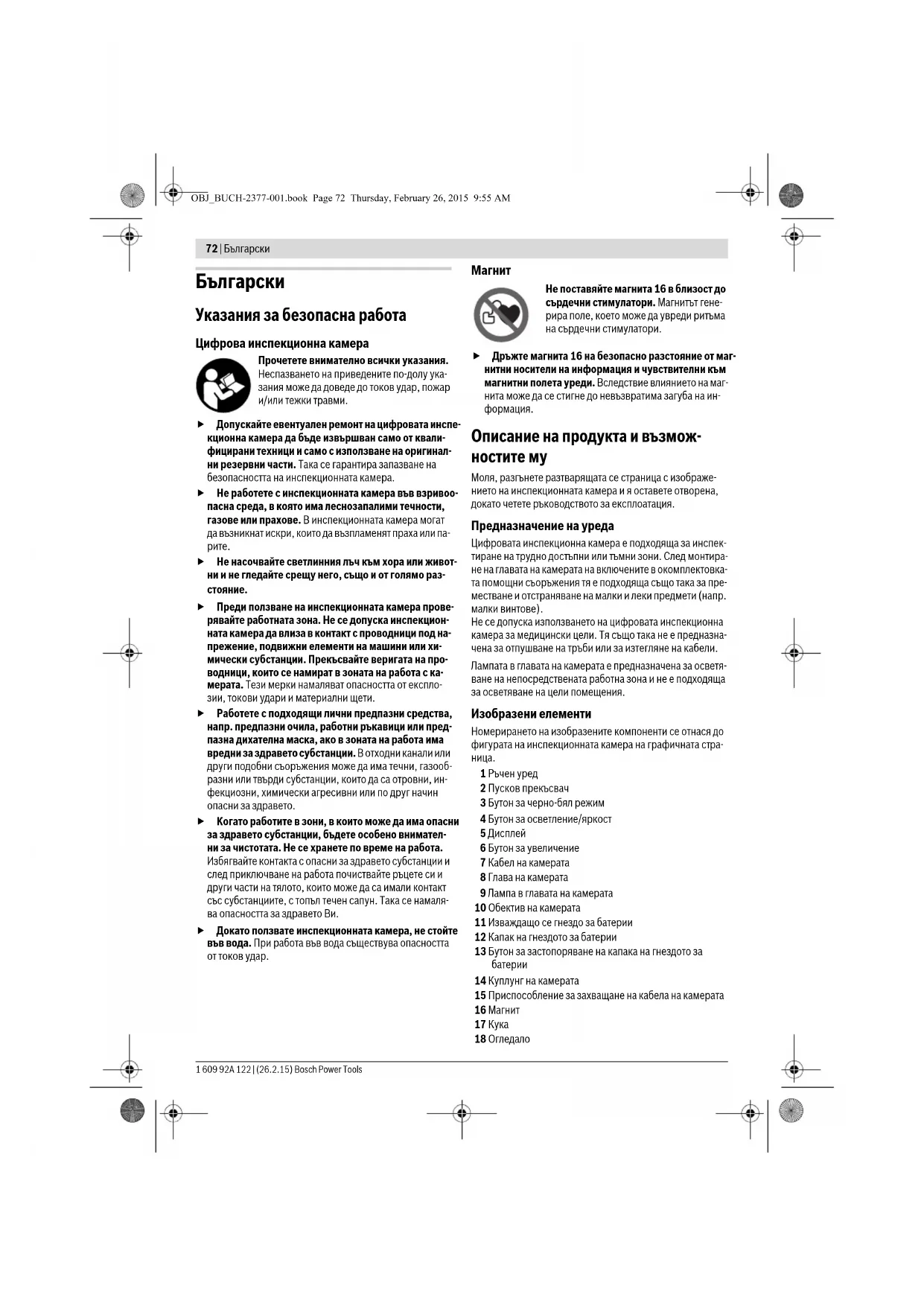

Указания за безопасна работа Цифрова инспекционна камера Прочетете внимателно всички указания. Неспазването на приведените по-долу ука- зания може да доведе до токов удар, пожар и/или тежки травми. Допускайте евентуален ремонт на цифровата инспе- кционна камера да бъде извършван само от квали- фицирани техници и само с използване на оригинал- ни резервни части. Така се гарантира запазване на безопасността на инспекционната камера. Не работете с инспекционната камера във взривоо- пасна среда, в която има леснозапалими течности, газове или прахове. В инспекционната камера могат да възникнат искри, които да възпламенят праха или па-

Не насочвайте светлинния лъч към хора или живот- ни и не гледайте срещу него, също и от голямо раз-

Преди ползване на инспекционната камера прове- рявайте работната зона. Не се допуска инспекцион- ната камера да влиза в контакт с проводници под на- прежение, подвижни елементи на машини или хи- мически субстанции. Прекъсвайте веригата на про- водници, които се намират в зоната на работа с ка- мерата. Тези мерки намаляват опасността от експло- зии, токови удари и материални щети. Работете с подходящи лични предпазни средства, напр. предпазни очила, работни ръкавици или пред- пазна дихателна маска, ако в зоната на работа има вредни за здравето субстанции. В отходни канали или други подобни съоръжения може да има течни, газооб- разни или твърди субстанции, които да са отровни, ин- фекциозни, химически агресивни или по друг начин опасни за здравето. Когато работите в зони, в които може да има опасни за здравето субстанции, бъдете особено внимател- ни за чистотата. Не се хранете по време на работа. Избягвайте контакта с опасни за здравето субстанции и след приключване на работа почиствайте ръцете си и други части на тялото, които може да са имали контакт със субстанциите, с топъл течен сапун. Така се намаля- ва опасността за здравето Ви. Докато ползвате инспекционната камера, не стойте във вода. При работа във вода съществува опасността от токов удар.

Не поставяйте магнита 16 в близост до сърдечни стимулатори. Магнитът гене- рира поле, което може да увреди ритъма на сърдечни стимулатори. Дръжте магнита 16 на безопасно разстояние от маг- нитни носители на информация и чувствителни към магнитни полета уреди. Вследствие влиянието на маг- нита може да се стигне до невъзвратима загуба на ин-

Описание на продукта и възмож-

Моля, разгънете разтварящата се страница с изображе- нието на инспекционната камера и я оставете отворена, докато четете ръководството за експлоатация. Предназначение на уреда Цифровата инспекционна камера е подходяща за инспек- тиране на трудно достъпни или тъмни зони. След монтира- не на главата на камерата на включените в окомплектовка- та помощни съоръжения тя е подходяща също така за пре- местване и отстраняване на малки и леки предмети (напр. малки винтове). Не се допуска използването на цифровата инспекционна камера за медицински цели. Тя също така не е предназна- чена за отпушване на тръби или за изтегляне на кабели. Лампата в главата на камерата е предназначена за осветя- ване на непосредствената работна зона и не е подходяща за осветяване на цели помещения. Изобразени елементи Номерирането на изобразените компоненти се отнася до фигурата на инспекционната камера на графичната стра-

1 Ръчен уред 2 Пусков прекъсвач 3 Бутон за черно-бял режим 4 Бутон за осветление/яркост 5 Дисплей 6 Бутон за увеличение 7 Кабел на камерата 8 Глава на камерата 9 Лампа в главата на камерата 10 Обектив на камерата 11 Изваждащо се гнездо за батерии 12 Капак на гнездото за батерии 13 Бутон за застопоряване на капака на гнездото за

14 Куплунг на камерата 15 Приспособление за захващане на кабела на камерата 16 Магнит 17 Кука 18 Огледало OBJ_BUCH-2377-001.book Page 72 Thursday, February 26, 2015 9:55 AMБългарски | 73 Bosch Power Tools 1 609 92A 122 | (26.2.15) Елементи на дисплея a Статусна лента b Настроено увеличение c Настроено осветление/яркост d Състояние на батерията e Изглед компас с референтна точка (индикатор

*Изобразените на фигурите и описаните допълнителни приспо- собления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособле- ния можете да намерите съответно в каталога ни за допълни- телни приспособления. Технически данни

Поставяне/смяна на батериите За работа с камерата за инспектиране се препоръчва ползването на алкално-манганови батерии. За отваряне на капака на гнездото за батерии 12 натисне- те бутона 13 и след това отворете капака 12. Извадете гнездото за батерии 11 и поставете батерии. При това вни- мавайте за правилната полярност, показана на изображе- нието в гнездото за батерии 11. Вкарайте гнездото за бате- рии 11 до упор и затворете капака 12. При разредени батерии на дисплея се появява символът . Когато символът покаже празни батерии, трябва да за- мените батериите, по-нататъшна работа не е възможна. Винаги заменяйте всички батерии едновременно. Използ- вайте само батерии от един и същ производител и с една- къв капацитет. Когато няма да ползвате камерата за инспектиране продължително време, изваждайте батериите. При продължително съхраняване в камерата батериите мо- гат да кородират и да се саморазредят. Монтиране на кабела на камерата (вижте фиг. А) За да работи инспекционната камера е необходимо кабе- лът 7 да бъде включен към ръчния уред 1. Вкарайте щекера на кабела за камерата 7 в куплунга 14 в правилната позиция, докато усетите прещракване. Демонтиране на кабела на камерата (вижте фиг. В) За изваждане на кабела на камерата 7 притиснете механи- зма 15 и извадете щекера от ръчния апарат 1. Монтиране на огледало, магнит или кука (вижте фиг. C) Огледалото 18, магнитът 16 и куката 17 могат да бъдат монтирани на главата на камерата като помощни средства

Вкарайте едно от трите помощни средства върху канала на главата на камерата 8, както е показано на фигурата. Упътване: Магнитът 16 и куката 17 са предназначени са- мо за преместване и отстраняване на свободно стоящи малки и леки предмети. При твърде силно теглене могат да бъдат повредени инспекционната камера и/или помощно- то средство. Работа с уреда Предпазвайте ръчния апарат 1 и батериите от влага и непосредствени слънчеви лъчи. При правилно мон- тиране кабелът на камерата и главата на камерата не пропускат вода. Ръчният апарат и батериите обаче не са уплътнени срещу проникване на вода, при контакт с во- да съществува опасност от токов удар или повреждане. Не излагайте инспекционната камера на екстремни температури или големи температурни разлики. На- пр. не ги оставяйте продължително време в автомобил. При големи температурни разлики изчаквайте инспе- кционната камера да се темперира, преди да я включи- те и използвате. Не използвайте инспекционната камера, ако обек- тивът на главата на камерата 8 е овлажнен. Включ- вайте инспекционната камера само след като влага- та се е изпарила. В противен случай инспекционната камера може да се повреди. Включената лампа 9 може да се нагорещи по време на работа. За да избегнете изгаряния, не докосвайте

Цифрова инспекционна камера GIC 120 Каталожен номер 3 601 B41 1.. Номинално напрежение V= 6,0 Работен температурен диапазон °C –10...+50 Температура за съхраняване (апарат без батерии) °C –20...+60 Относителна влажност % 5–95

Минимален радиус на огъване на кабела на камерата mm 25 Диаметър на главата на камерата mm 8,5 Разделителна способност на

320 x 240 Продължителност на работа, прибл. h5,0

Маса съгласно EPTA-Procedure 01/2003 kg 0,5 Размери (дължина х широчина х

1) без кондензиране2) при 50% яркост на лампата в главата на камерата

OBJ_BUCH-2377-001.book Page 73 Thursday, February 26, 2015 9:55 AM74 | Български 1 609 92A 122 | (26.2.15) Bosch Power Tools Пускане в експлоатация Включване и изключване За включване на камерата за инспектиране натиснете пу- сковия прекъсвач 2. На дисплея 5 за кратко се показва на- чалният екран. Упътване: Ако при включване кабелът за камерата не е монтиран, на дисплея се показва съобщение за грешка. За изключване на инспекционната камера натиснете от- ново пусковия прекъсвач 2. Ако прибл. 20 min не бъде натиснат бутон на камерата за инспектиране, за предпазване на батериите тя се изключ- ва автоматично Регулиране на лампата на главата на камерата За да подобрите осветеността на изображението, можете да включите лампата 9 в главата на камерата и да регули- рате яркостта й. Яркостта може да бъде настроена на 4 степени (0 %, 25 %, 50 %, 100 %). За включване на лампата 9 и за увеличаване на яркостта натиснете неколкократно бутона 4, докато достигнете же- ланата яркост. Не гледайте непосредствено срещу лампата 9 и не я насочвайте към други лица. Светлината на лампата може да заслепи очите. За намаляване на яркостта и за изключване на лампата 9 натиснете неколкократно бутона 4, докато достигнете же- ланата яркост, респ. докато изключите напълно лампата. Увеличаване на изображението на екрана (Zoom) Чрез краткотрайно натискане на бутона 6 можете да уве- личите изображението на екрана 1,5 пъти или 2 пъти. Бутон за черно-бял режим Чрез краткотрайно натискане на бутона 3 можете да прев- ключвате режима на работа на камерата между цветно из- ображение и черно-бяло изображение. При черно-бяло изображение може напр. да се подобри контраста. Изглед компас с референтна точка (индикатор нагоре) (вижте фиг. D) Чрез продължително натискане на бутона 3 влизате в ре- жим изглед компас e. При него жълтата референтна точка (индикатор нагоре) показва къде на изображението е по- соката «нагоре». Упътване: Ограничена функция при монтирано огледало 18 и/или когато кабелът на камерата е вертикално 7. Статусна лента След всяко натискане на бутона за прибл. 2 секунди на дисплея се появява статусната лента a. Тя показва: – настроеното увеличение (b) – настроената яркост (c) – степента на зареденост на батериите (d). Указания за работа Проверете средата, която ще инспектирате, и внимавайте специално за препятствия или опасни места. Огънете кабела на камерата 7 така, че главата на камерата да може да бъде вкарана добре в изследваната зона. Вка- райте внимателно кабела на камерата. Настройте яркостта на лампата 9 така, че картината да е яс- на. Напр. при наличие на силно отразяващи предмети мо- жете да постигнете по-добра картина, ако намалите яр- костта на лампата. Ако изследваните предмети не са фокусирани, намалете или увеличете разстоянието между главата на камерата 8 и предмета. Поддържане и сервиз Поддържане и почистване Не потапяйте ръчния уред 1 във вода или други течности. Поддържайте инспекционната камера винаги чиста. По- чиствайте основно инспекционната камера и помощните приспособления, след като сте работили с тях в среда, в която е имало опасни за здравето субстанции. Избърсвайте замърсяванията с мека, леко навлажнена кърпа. Не използвайте почистващи препарати или разтво-

Почиствайте особено внимателно обектива на камерата 10 и внимавайте по него да не остават власинки. Сервиз и технически съвети Винаги, когато се обръщате с въпроси към представители- те на Бош, посочвайте 10-цифрения каталожен номер, из- писан на табелката на инспекционната камера. Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервизен отдел. Монтажни чертежи и информация за резервни час- ти можете да намерите също на адрес: www.bosch-pt.com Екипът на Бош за технически съвети и приложения ще от- говори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях. Роберт Бош EООД – България Бош Сервиз Център Гаранционни и извънгаранционни ремонти бyл. Черни връx 51-Б FPI Бизнес център 1407 1907 София Тел.: (02) 9601061 Тел.: (02) 9601079 Факс: (02) 9625302 www.bosch.bg

С оглед опазване на околната среда камерата за инспекти- ране, батериите, принадлежностите и опаковките трябва да се предават за оползотворяване на съдържащите се в тях суровини. Не изхвърляйте инспекционната камера и обикновени или акумулаторни батерии при битовите отпадъци! OBJ_BUCH-2377-001.book Page 74 Thursday, February 26, 2015 9:55 AMМакедонски | 75 Bosch Power Tools 1 609 92A 122 | (26.2.15) Само за страни от ЕС: Съгласно Европейска директива 2012/19/EC електрически уреди, а съ- гласно Европейска директива 2006/66/ЕО акумулаторни или обикно- вени батерии, които не могат да се из- ползват повече, трябва да се събират от- делно и да бъдат подлагани на подходяща преработка за оползотворяване на съдържащите се в тях суровини. Правата за изменения запазени.
