Typ produktu	Projektor podczerwieni do kamery monitorującej
Marka	Bosch
Model	MIC7000 Illuminator
Kompatybilność	Kamery Bosch MIC7000 (oprócz modeli bardzo niskiej temperatury)
Norma bezpieczeństwa	IEC 62471 Grupa ryzyka 1 (podczerwień i światło niebieskie)
Technologia oświetlenia	LED podczerwieni
Liczba śrub mocujących	3 śruby Torx M4
Dostarczone narzędzia	Klucz odblokowujący, wkrętak Torx T20
Opcje montażu	Montaż normalny lub odwrócony (obrót 180° przez oprogramowanie)
Ochrona	O-ring uszczelniający
Konserwacja	Nie dopuszczać do kontaktu wody ani brudu z portem złącza
Zalecenie	Instalować przed osłoną przeciwsłoneczną, jeśli jest
Warunki użytkowania	Nie używać na kamerach przeznaczonych do bardzo niskich temperatur
Przybliżona waga	200 g
Przybliżone wymiary	120 x 80 x 60 mm
Zasilanie	Zasilany przez kamerę przez port dostępowy
Główna funkcja	Oświetlenie podczerwone do widzenia nocnego
Certyfikaty	CE, zgodność z IEC 62471
Możliwość naprawy	Części zamienne dostępne (śruby, uszczelka)
Szacowana gwarancja	2 lata
Instrukcja obsługi	Do pobrania w formacie PDF (172 strony)

Często zadawane pytania - MIC7000 Illuminator BOSCH

Jak zainstalować projektor MIC7000 na kamerze Bosch?

Usuń zaślepki dostępu z głowicy kamery, wyrównaj projektor z portem i przymocuj go za pomocą trzech dostarczonych śrub Torx M4. Dokręć śruby stopniowo. Zapoznaj się z instrukcją, aby uzyskać szczegóły.

Czy projektor jest kompatybilny ze wszystkimi modelami kamer MIC7000?

Nie, nie jest kompatybilny z modelami kamer MIC7000 przeznaczonymi do bardzo niskich temperatur.

Jakie narzędzia są potrzebne do instalacji?

Wkrętak Torx T20 do śrub Torx M4, wkrętak krzyżakowy #2 do usunięcia plastikowych śrub oraz nasadowy klucz 1/4 cala z dostarczonym kluczem do usunięcia zaślepek dostępu.

Jak odwrócić montaż kamery z projektorem?

Przed zamocowaniem projektora włącz kamerę, zaloguj się do interfejsu internetowego, przejdź do Ustawienia > Zaawansowane > Kamera > Menu instalatora > Orientacja, wybierz 'Odwrócona', a następnie kliknij 'Ustaw'. Głowica obraca się automatycznie o 180°.

Czy projektor emituje niebezpieczne promienie podczerwone?

Tak, emituje promienie podczerwone zgodne z normą IEC 62471 Grupa ryzyka 1. Unikaj patrzenia bezpośrednio na wiązkę. Zapoznaj się z instrukcjami bezpieczeństwa w instrukcji.

Czy mogę zainstalować osłonę przeciwsłoneczną po projektorze?

Zaleca się najpierw zainstalować projektor, a następnie osłonę przeciwsłoneczną. Jeśli planujesz zainstalować osłonę, włóż tylko tylną środkową śrubę, aby utrzymać projektor na miejscu przed zamocowaniem osłony.

Co zrobić, jeśli muszę usunąć projektor?

Bosch zaleca przechowywanie zaślepek dostępu i klucza wewnątrz adaptera ściennego na wypadek konieczności usunięcia projektora. Odkręć trzy śruby i wysuń projektor z portu.

Jak wyczyścić projektor?

Delikatnie wyczyść miękką, suchą szmatką. Unikaj kontaktu wody lub brudu ze złączem. Nigdy nie czyść projektora, gdy jest pod napięciem.

Gdzie znaleźć pełną instrukcję projektora?

Pełna instrukcja jest dostępna do bezpłatnego pobrania w formacie PDF na stronie notice-facile.com. Zawiera 172 strony ze szczegółowymi instrukcjami montażu i bezpieczeństwa.

Czy projektor działa w bardzo niskiej temperaturze?

Nie, projektor nie jest przeznaczony do kamer bardzo niskich temperatur. W przypadku tych modeli nie instaluj projektora.

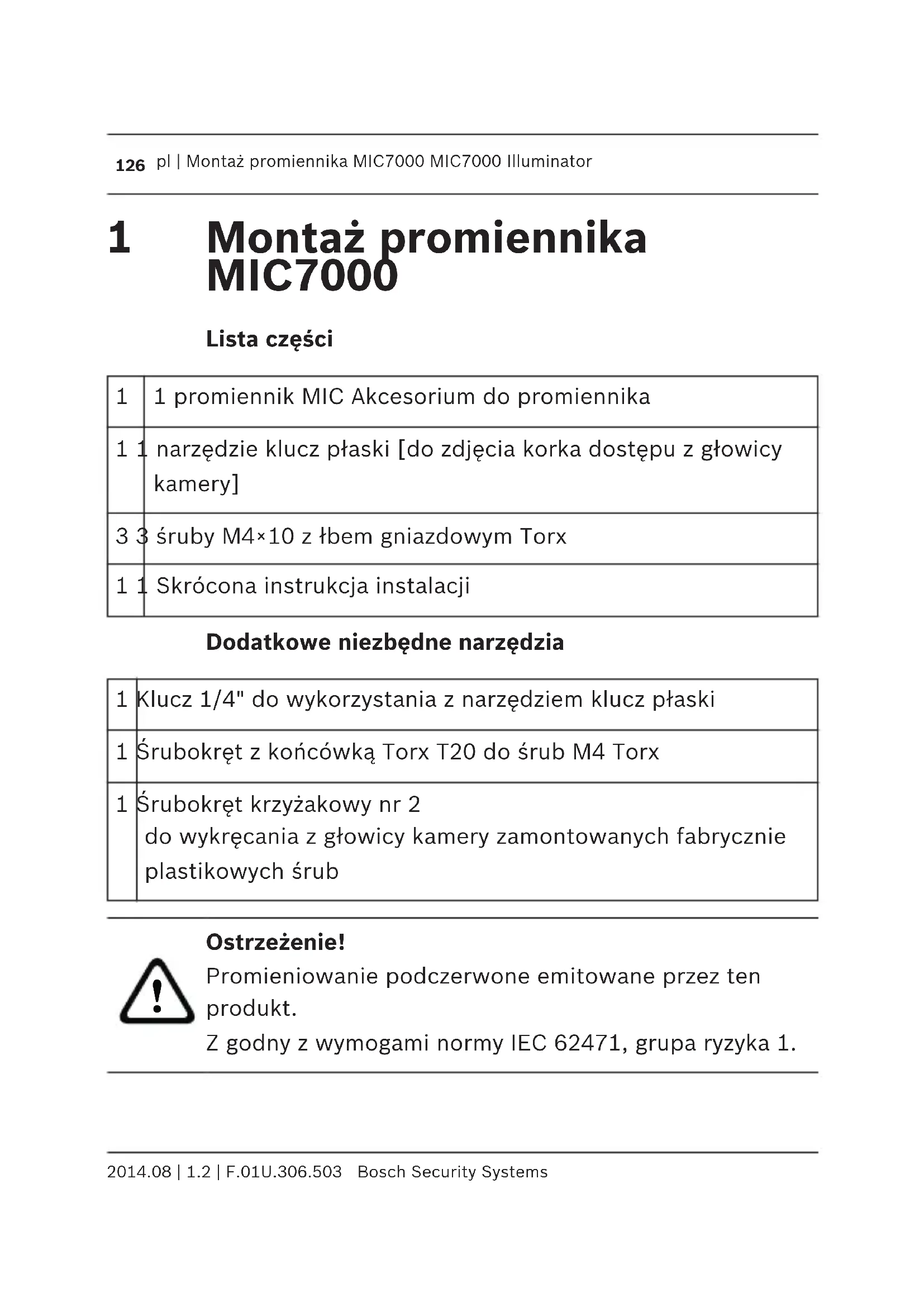

INSTRUKCJA OBSŁUGI MIC7000 Illuminator BOSCH

Liasta częsci
Dodatkowe niedbebnde narzedzia

1	1 promiennik MIC Akcesorium do promiennika
1 1	narȩźdie klucz piłaski [do zdȩcia korka dostępu z głowicy kamery]
3 3	Śruby M4×10 z Łbem gniazdowym Torx
1 1	Skrócona instrukcja instalacji

1	Klucz 1/4" do wykorzystania z narȩdziem klucz piłaski
1	Śrubokręt z końówna Torx T20 do Śrub M4 Torx
1	Śrubokręt krzyżakowy nr 2 do wykręcania z glówny kamery zamontowanych fabrycznia plastikowych Śrub

Ostrzeżenie!

Promieniowanie podczerwone emitowane przy ten produkt.

Z godny z wymogami normy IEC 62471, grupa rzyka 1.

Uwaga!

Produkt zostaf sprawdzony pod katem zgodnosci z norma IEC 62471:2006 „Bezpieczeanstwo fotobiologiczne lamp i systemów lampowych".

Promieniowanie emitowane przyez urzadzenia przechraca wartosć graniczna dla grupy bezpiecznej zarówno jestli chodzi o möglichość uszkodzenia siatkówki swiattem niebieskim, jak i uszkodzenia rogówki/soczewski promieniowaniem podczerwonym (zgodnie z wymogami normy IEC 62471:2006).

Stwierdzono, ze produkt naleź do grupy ryzyka 1 w zakresie wartość granicznych ekspozycji dla promieniowania podczerwonego i LED barwy biajej.

Szczegółowe informacja dotyczze bezpieczeniastwa korzystania z promiennika znajduja sie w instrukcji obsługi modelu MIC7000.

Uwaga!

Jesli kamera z seri i MIC jest wyposzażona w akcesoria do promiennika i osłony przyciwstonecznej, najpierwnaleź zamontować promiennik.

Montañ promiennika nie jest mözliwy w modelach kamer MIC7000 przystosowanych do pracy w bardzooniskich temperaturach.

1. Przed Rozpoczeciem przy zamocowej kamere lub tymczasowo ustawic ja w styropianowym opakowaniu na rownej powierzchni. (wiecej informacji znajduje sie w instrukcji obstugi)

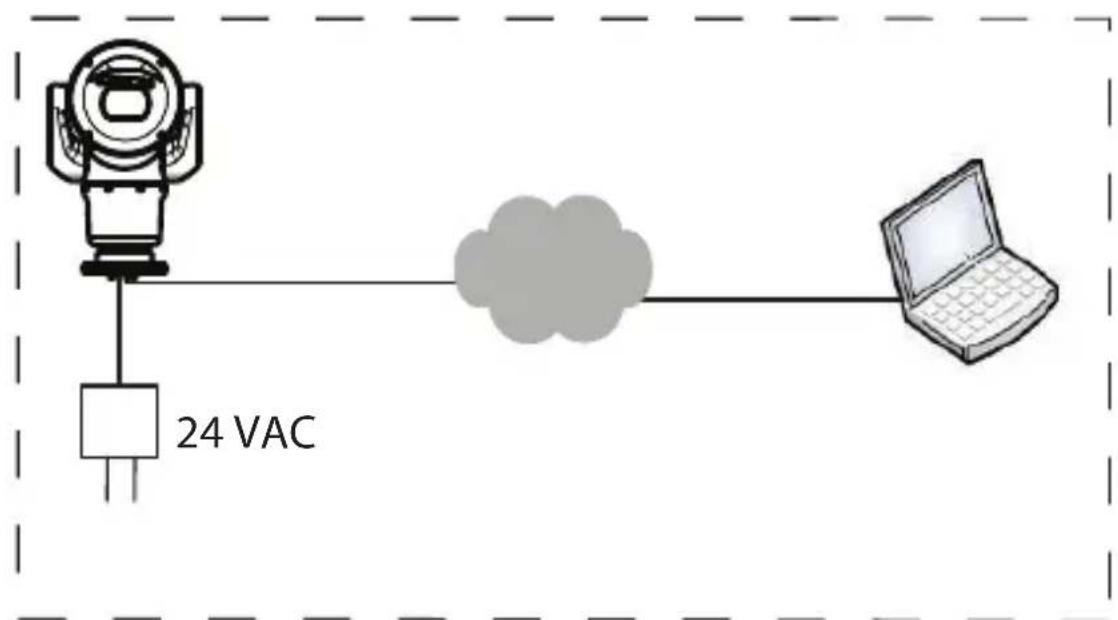

Uwaga:gressive camera zostanie zamontowana w pozycji odwoconej, odchylanaglowice nalezy obracutec przydzmocowaniem promiennika. Podaczyc do zrodtazasilania i podaczycdo sieci w sposob przyedstawionny na ponizszym rysunku.

Przejść do strony ustawyen kamery za posrecludnictwem strony internetowej. Wybrać kolejno opcj: Advanced (Zawansowane) > Camera (Kamera) > Installer Menu (Menu instaladora) > Orientation (Orientacja), a nastepnie zaznaczyc opcj Inverted (Odwrocona).

Kliknac przycisk Set (Ustaw), aby zatwierdzić wybor. Głowica kamery automatycznie obróci są do pozycji odwróconej (180^) .

Bez względu na orientacja montaqu osłona zawsze powinna znajdować sie ponad wizjerem kamery.

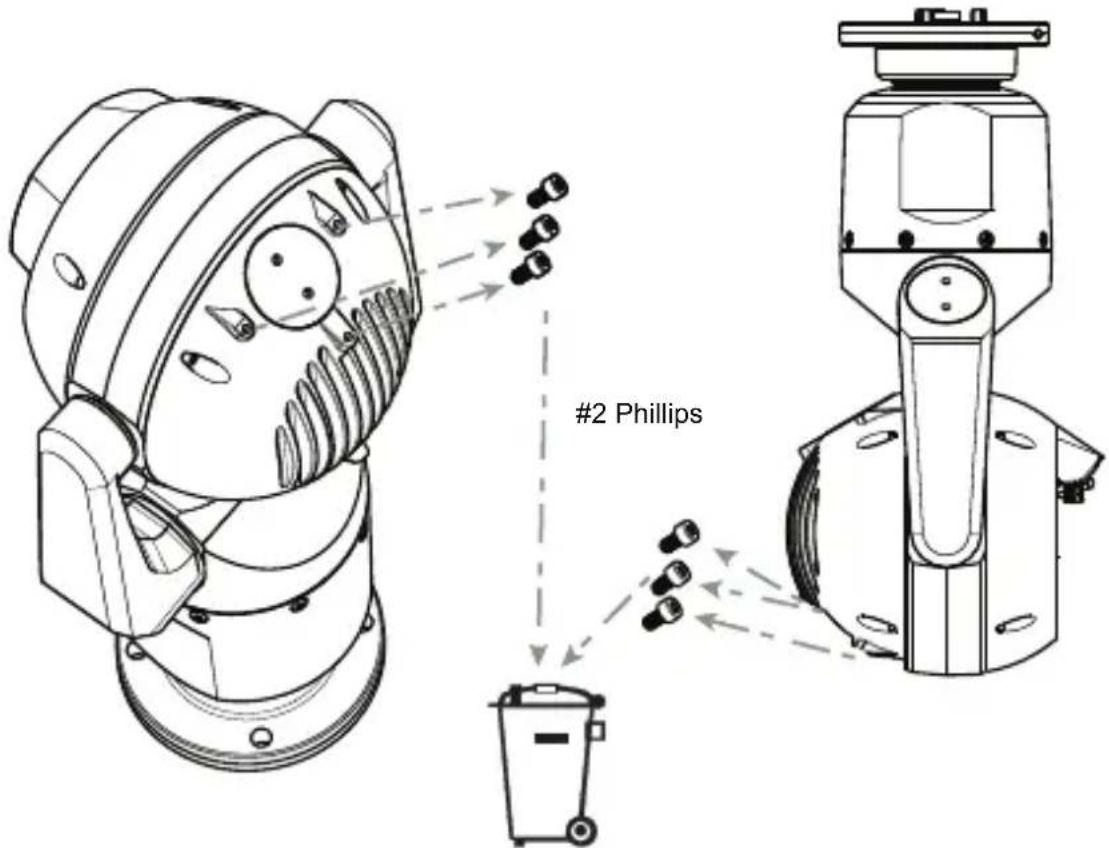

1. Wykręcić i wyrzucić trzy (3) plastikowe szuby otaczajace punkt montazu promiennika.

1. Wyjac z głowicy kamery odpowiedni korek dostępowy za pomocz klucz 1/4" (niedośćzony do zestawu) i narźedzia klucz plaski (w zestawie). W przypadku kamer montowanych pionowo - wyjac korek w povlizu osłony. W przypadku kamer montowanych w orientacje odwoćonej - wyjac korek bardziej oddalony od osłony.

Uwaga!

Rzyko uszkodzenia kamery!

Woda ani zanieczyszczenia nie moga przyedostac sie do otwartego zącza.

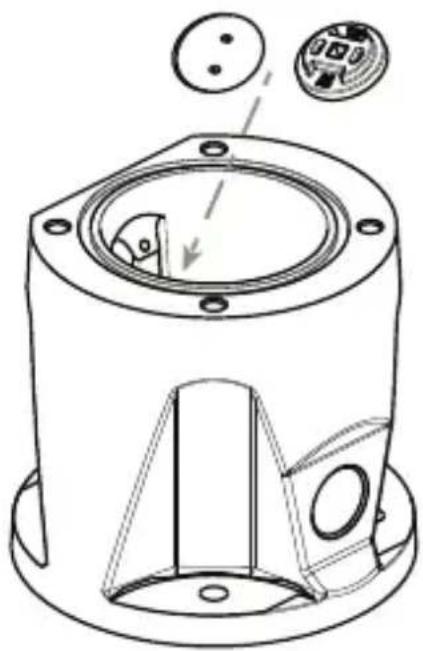

Firma Bosch zaleca przechowywanie korka dostepowej i naręźdia klucz plaski w mocowaniu DCA (lub uchwycie do montaqu sciennego) na wypadek, gdyby konieczne byf o wymontowanie promiennika.

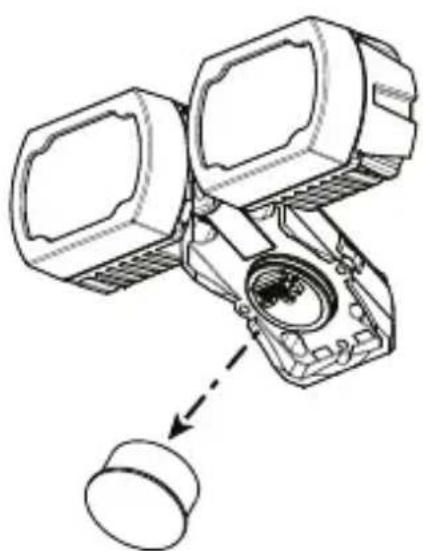

1. Zdjec plastikowaPokryw z akcesorium do promiennika.Wyrzucic.

Uwaga!

Pokrywne nalezy zsunac tak, aby nie poruszyc pierScienia pierScién O-ring.

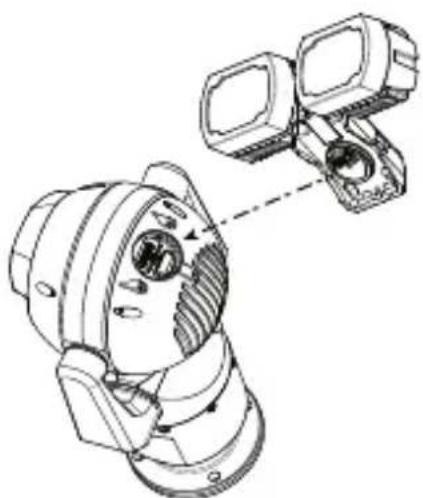

1. Wyrównac promiennik z punktem dostępu i ostrożnie wsunę na głowice kamery.

1. Częsciwo wkręcić wszystkie trzy (3) struby. Nied dokreć sąszcieźadnej ze strub.

Uwaga!

W przypadku montazu rownikę osłony słonecznej z serii MIC naleź wkręcić tylko strube w tylny srodkowy otwor, aby utrzymiwała akcesorium akcesorium do promiennika w-Originwu do momentu zamontowania osłony przyciw słonecznej.

Dokrcic srbepo{jednej stronie,obracajac ja dwukrotnie (2). Dokrcic srbepo drugiej stronie,OCRacajac ja dwukrotnie (2). Dokrcic srbesrodkowa,OCRacajac ja dwukrotnie (2).Czynnosci powtarza,c az wszystkie s Ruby zostana caTkowicie dokrecone.

Ostrzeżenie!

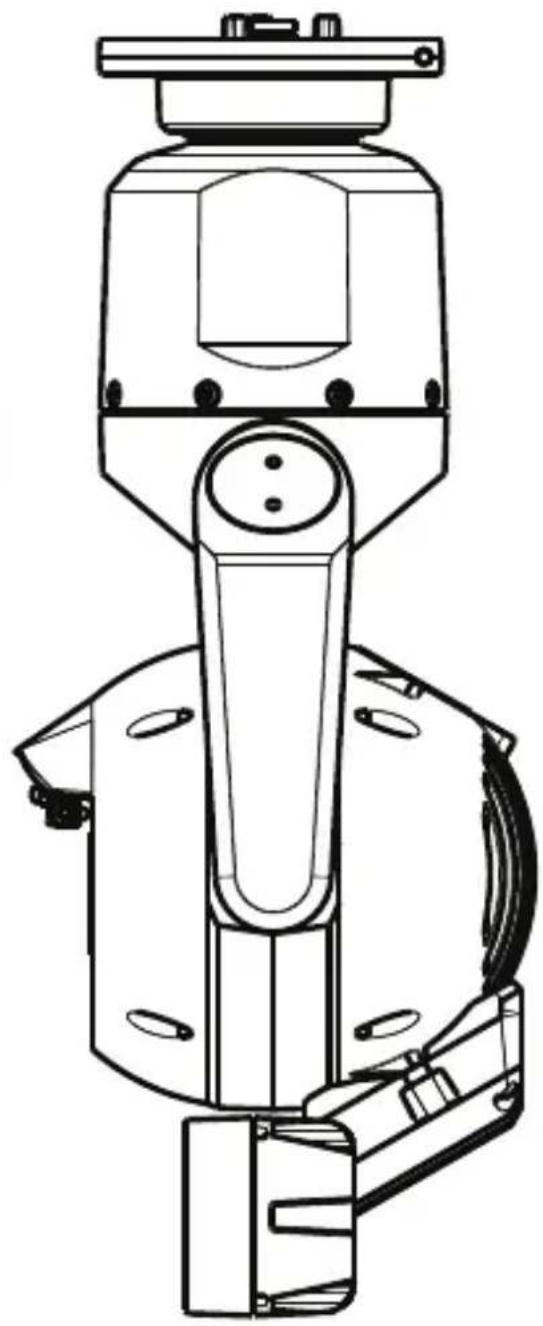

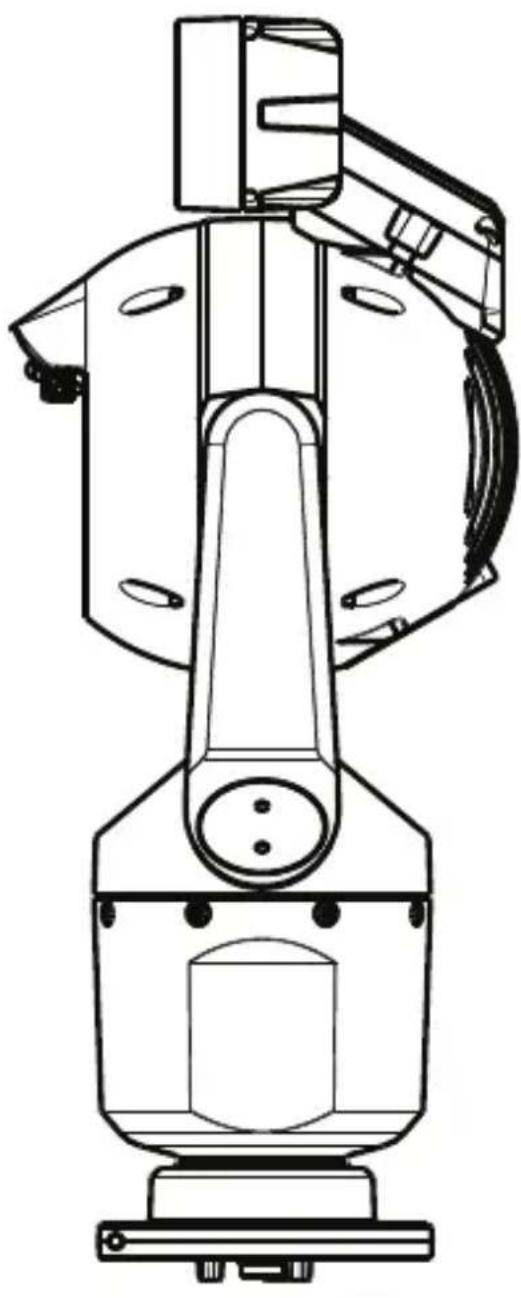

Montañmaybe uznac za zakończony dopiero podokrceniu wzystkich trzech (3) srub.

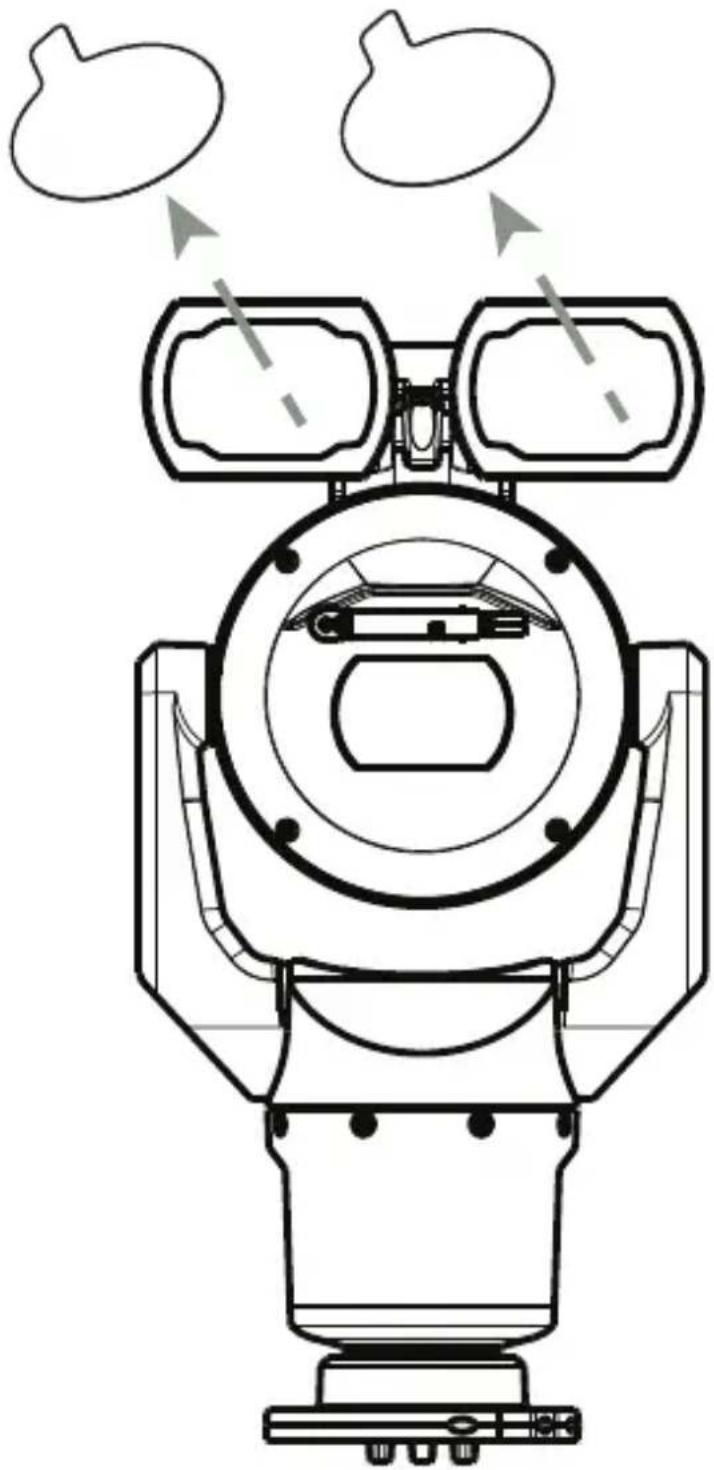

7. Zdjac przyezroczysta folie.

8. Promiennik zostaf zamontowany.
