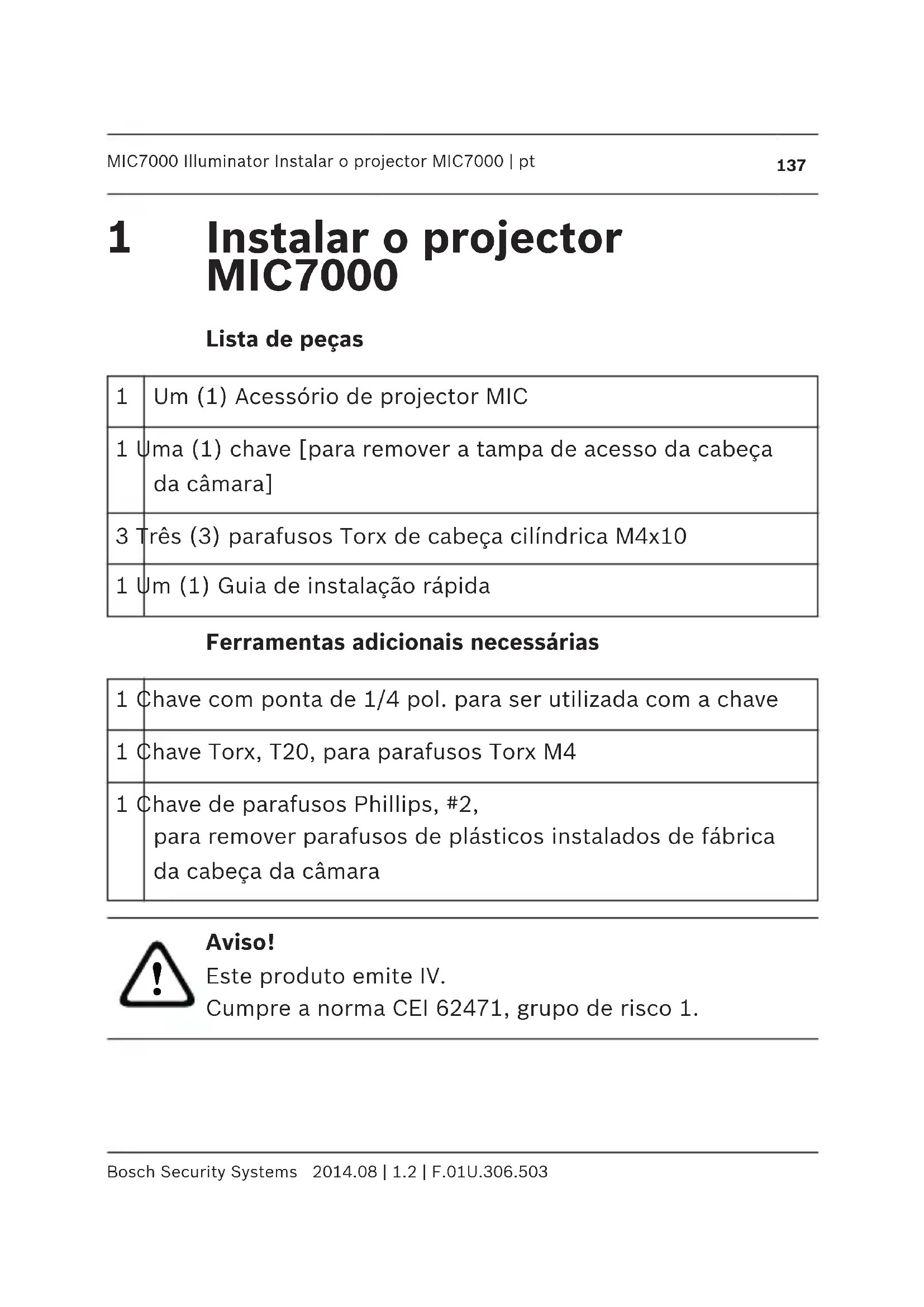

MANUAL DE UTILIZADOR MIC7000 Illuminator BOSCH
Lista de peças
Ferramentas adiconais nécessarias
| 1 | Um (1) Acessório de projector MIC |
| 1 Uma (1) chave [para remove a tampa de acesso da casa da-camera] | |
| 3 Três (3) parafusos Torx de casa cilíndrica M4x10 | |
| 1 Um (1) Guia de instalação<rapida | |
| 1 | Chave com ponta de 1/4 pol. para ser'utilizada com a chave |
| 1 | Chave Torx, T20, para parafusos Torx M4 |
| 1 | Chave de parafusos Phillips, #2, para removei parafusos de plácicos instalados de fábrica daCESSA da-camera |

Aviso!
Este produto emite IV.
Cumpre a norma CEI 62471, grupo de risco 1.
Nota!

Este produit foi testado em conformidade com a norma CEI 62471:2006 "Segurarça fotobiológica de lâmpadas e sistemas de lâmpadas". As emissões do produit exceedem o limite do grupo considerado arento relativamente ao perigo de luz azul para a retina e de infravermelhos para a cornea/o cristalino, tal como definido na norma CEI 62471:2006. O produits foramconsiderado em conformidade com os limites de exposicao do grupo de risco 1 quando a IV e LED brancos.
Consulte o manual de instruções do MIC7000 para obter informações detailhadas de segurarly relativamente a iluminação.
Nota!

Se a-camera MIC incluir projector e proteção solar como acessórios, instale o projector em primeiro lugar. Modelos de cérmas MIC7000 para ambientes de temperatas extremamente baixas não suportam projectores.
- Monte a-camera ou cologne-a temporariamente na espuma inclua na embalagem numa superficie estável antes de passar à etapa segunte. (consulte o manual de instruções).

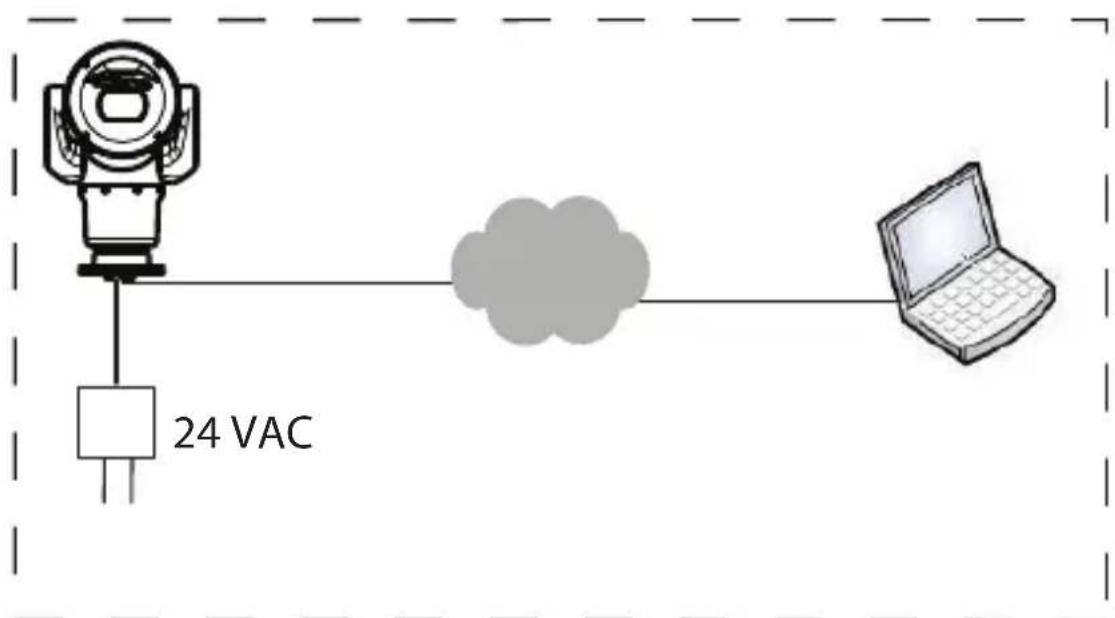

Nota: se pretender montar a-camera na posicao invertida, tem de rodar a casa a antes de fixar o projector. Ligue a alimentacao e ligue o equipamento à rede tal como ilustrado na figura segunte.

A partir do browser de Internet, aceda à páginas Settings (Definições) da-camera. Selecione Advanced > Camera > Installer Menu > Orientation (Avançadas > Camara > Menu Instalador > Orientação) e, em seguida, seleção "Inverted" (Invertida). Clique em Set (Definir) para confirmar a seleção. ACESSÉ da-camera rodará automaticamente para a posicao invertida (180^) .

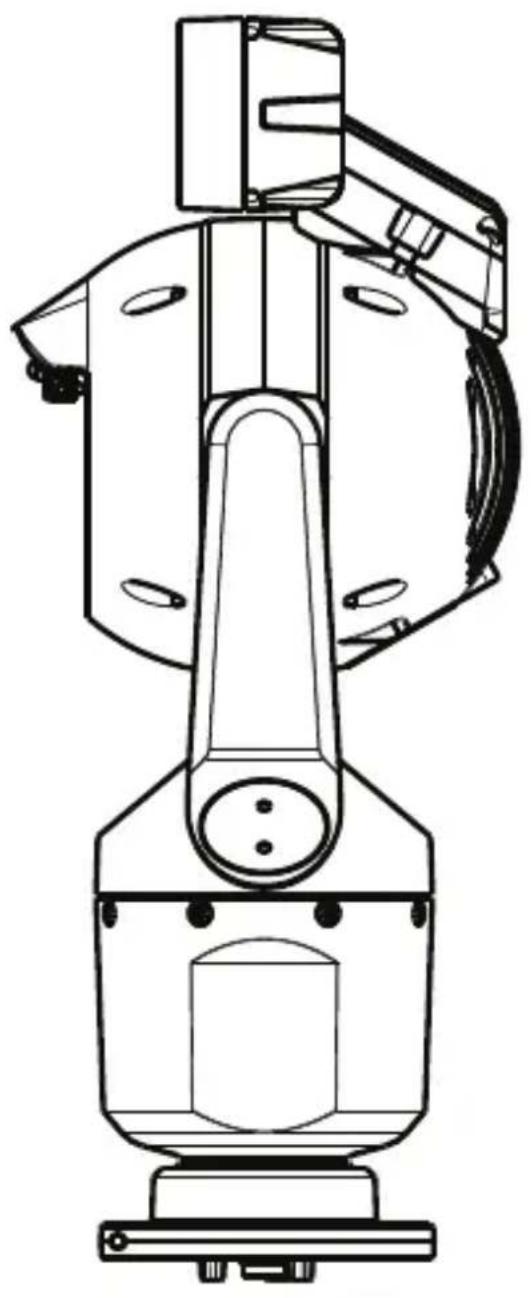

Independente da orientação de montagem, a pala deve estar sempre acima do painel de vidro da-camera.

- Remova e deite fora osTRS (3) parafudos de plastico que rodeiam a devida tampa de acesso onede projector sera instalado.

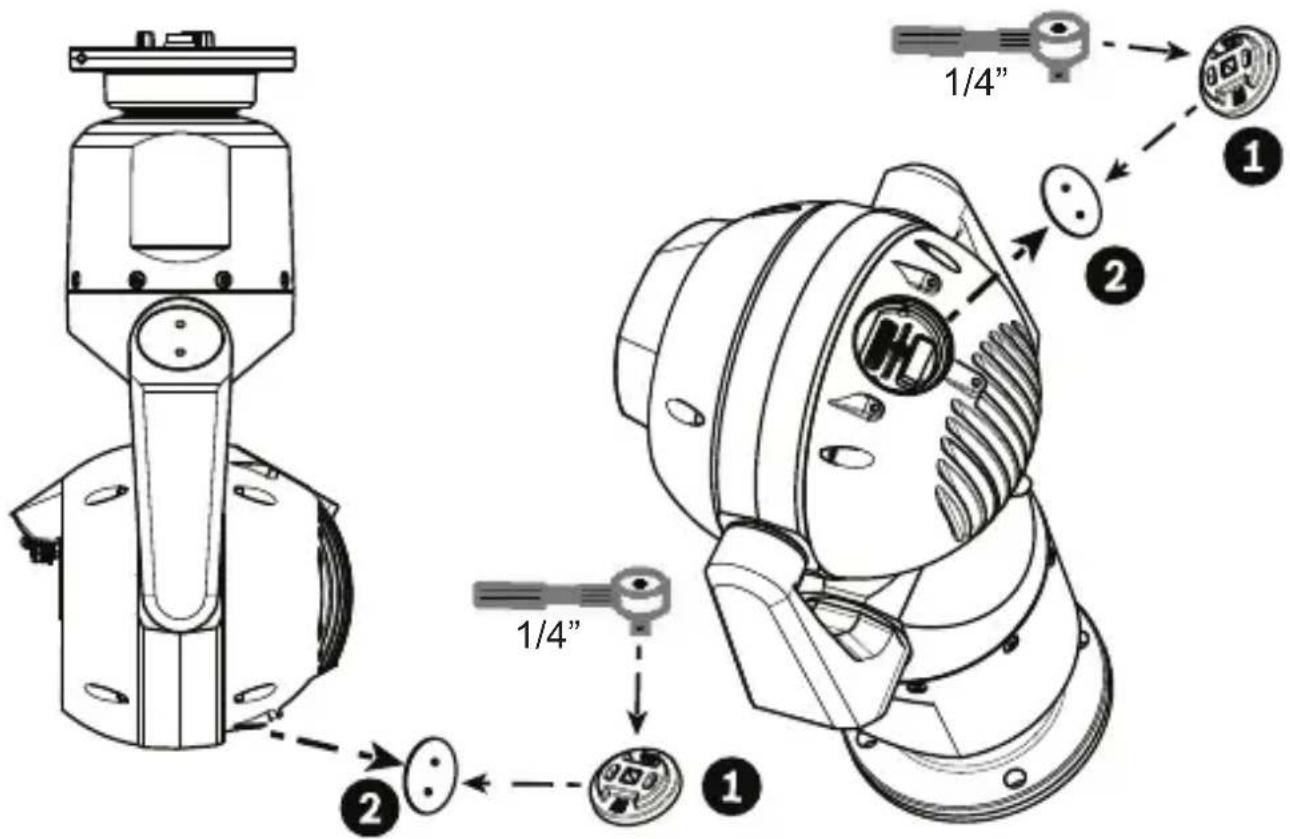

- Remova a devida tampa de acesso da%cabeça da camara,utilizando uma chave com ponta de 1 / 4 pol. (não inclua) com a chave (fornecida). Para camaras na posicao normal, retire a tampa perto da pala. Para camaras na posicao invertida, retire a tampa mais afastada da pala.

Nota!
Risco de danos na camarra!
Não permita queágua ou sujidades penetrem na porta de acesso aberta.

A Bosch sugere armazenar a tampa de acesso e a chave no interior do suporte de montagem DCA (ou acessario de montagem em parede), caso soit necessario extrair o projector.

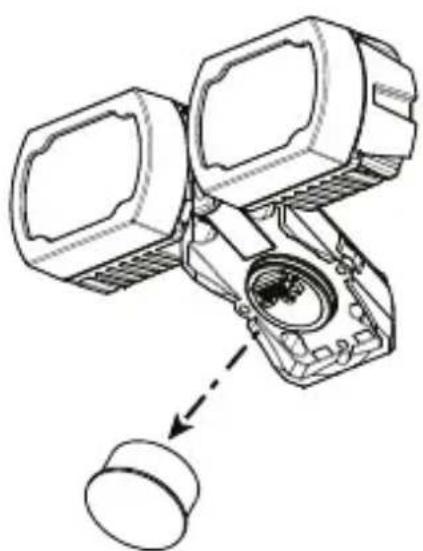

- Retire a tampa de plástico do acessório de projector. Deite fora.

Nota!
Não interfira com o O-ring à medida que desliza a tampa para fora.

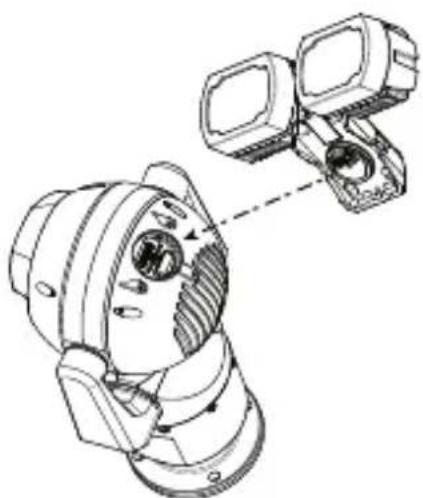

- Alinne o projector sobre a porta de acesso e empurre-o cuidadosamente até encaixar naCESSA da-camera.

- Coloque osistes (3) parafudos, mas não aperte aixa qualquer parafuso até ao fim.
Nota!

Sepretender instalar también a proteção solar MIC, insira apenas o parafuso central traseiro para manter o acessório de projector na posicao até instalar a proteção solar.

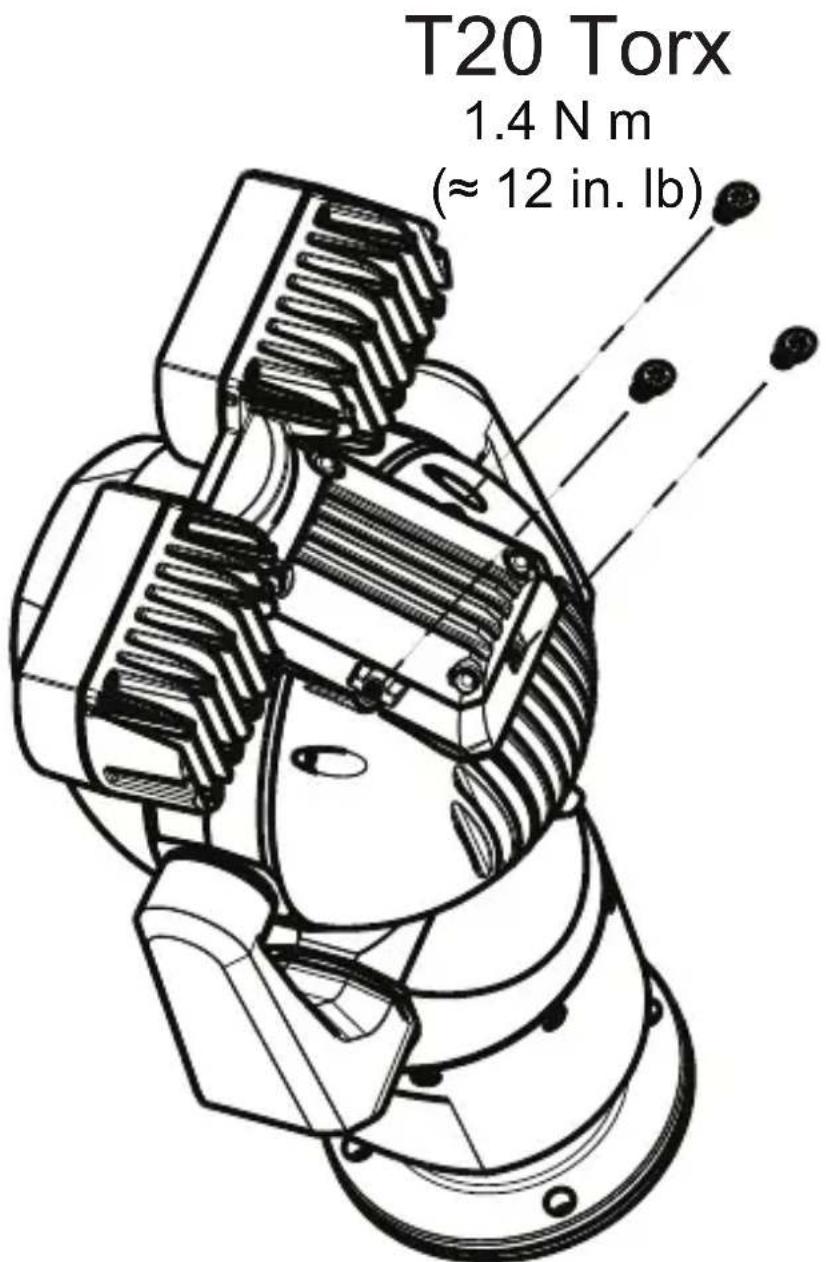

Aperte o parafuso num dos lados em两大 (2) voltas. Aperte o parafuso do outro lado em两大 (2) voltas. Aperte o parafuso central em两大 (2) voltas. Repita esteprocesso até que todos os parafusos estejamapertados.

Aviso!
Até que osTRS (3) parafusos estejam apertados, o encaixe total não está completeo.

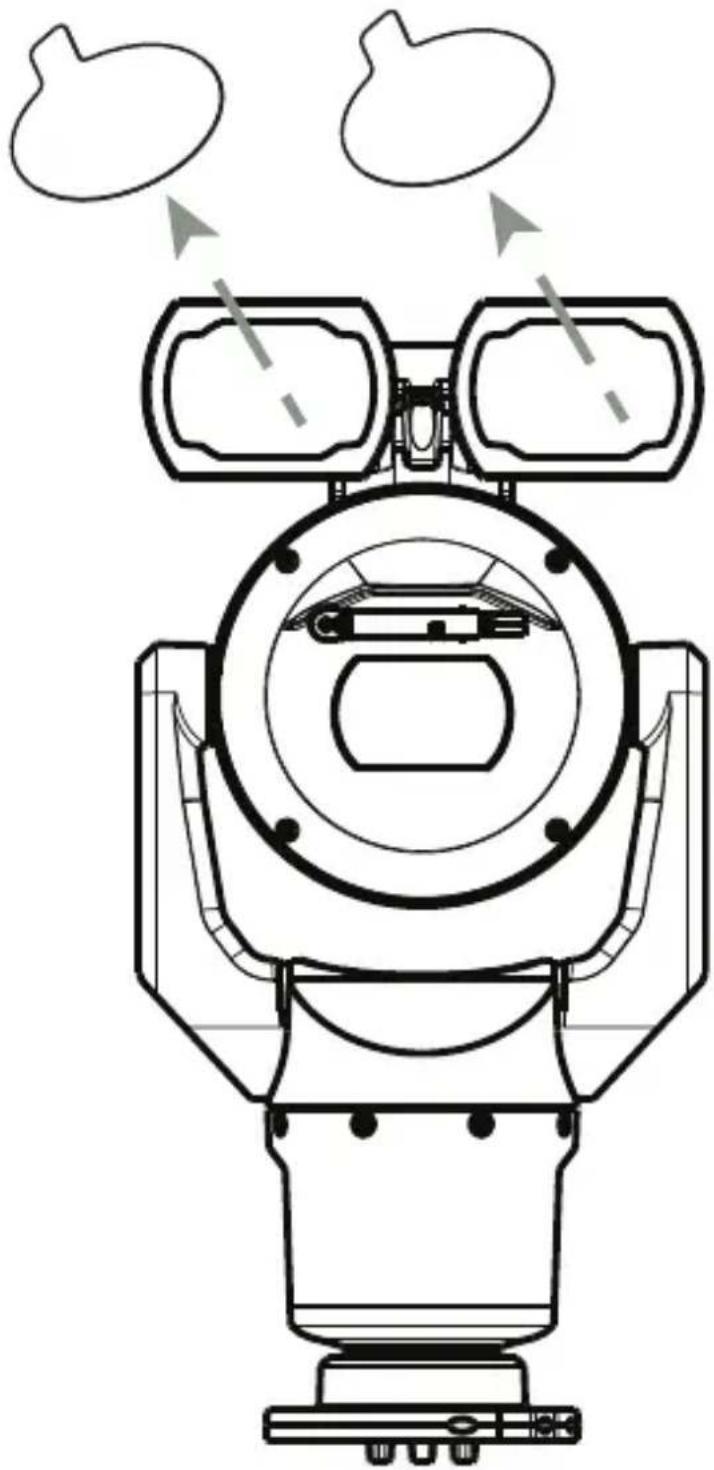

7. Remova a pellicula translucida.


8. Instalação do projector conclusão.
