MIC7000 Illuminator - 监控摄像头 BOSCH - 免费用户手册

产品类型	监控摄像头红外投影仪
品牌	博世
型号	MIC7000 照明器
兼容性	博世 MIC7000 摄像头（极低温型号除外）
安全标准	IEC 62471 风险组 1（红外和蓝光）
照明技术	红外 LED
固定螺丝数量	3 颗 Torx M4 螺丝
提供的工具	解锁钥匙、Torx T20 螺丝刀
安装选项	正常或倒置安装（通过软件旋转 180°）
保护	O 型密封圈
维护	不要让水或污垢接触连接器端口
建议	如果存在遮阳罩，先安装投影仪
使用条件	请勿用于极低温摄像头
近似重量	200 克
近似尺寸	120 x 80 x 60 毫米
电源	通过访问端口由摄像头供电
主要功能	用于夜视的红外照明
认证	CE，IEC 62471 合规
可维修性	备有备件（螺丝、密封圈）
估计保修期	2 年
使用说明书	可下载 PDF 格式（172 页）

常见问题 - MIC7000 Illuminator BOSCH

如何将 MIC7000 投影仪安装到博世摄像头上？

取下摄像头头部的访问插头，将投影仪对准端口，用提供的三颗 Torx M4 螺丝固定。逐渐拧紧螺丝。详细信息请参阅说明书。

投影仪是否与所有 MIC7000 摄像头型号兼容？

不，它不与用于极低温的 MIC7000 摄像头型号兼容。

安装需要哪些工具？

一个Torx T20 螺丝刀用于 Torx M4 螺丝，一个#2 十字螺丝刀用于拆卸塑料螺丝，以及一个1/4 英寸驱动配合提供的钥匙用于拆卸访问插头。

如何将摄像头与投影仪倒置安装？

在固定投影仪之前，给摄像头通电，登录到网络界面，进入设置 > 高级 > 摄像头 > 安装人员菜单 > 方向，选择“倒置”，然后点击“设置”。摄像头部自动旋转 180°。

投影仪会发出危险的红外线吗？

是的，它发出符合IEC 62471 风险组 1标准的红外线。避免直视光束。请参阅说明书中的安全说明。

我可以在投影仪之后安装遮阳罩吗？

建议先安装投影仪，再安装遮阳罩。如果打算安装遮阳罩，请只插入后部中央螺丝以固定投影仪，然后再固定遮阳罩。

如果需要拆除投影仪，该怎么办？

博世建议将访问插头和钥匙保存在墙壁适配器内，以备需要拆除投影仪。拧下三颗螺丝，将投影仪从端口滑出。

如何清洁投影仪？

用柔软的干布轻轻清洁。避免水和污垢接触连接器。切勿在投影仪通电时清洁。

在哪里可以找到投影仪的完整说明书？

完整说明书可在notice-facile.com网站免费下载 PDF 格式。包含 172 页详细的安装和安全说明。

投影仪在极低温下能工作吗？

不，投影仪不适用于极低温摄像头。对于这些型号，请勿安装投影仪。

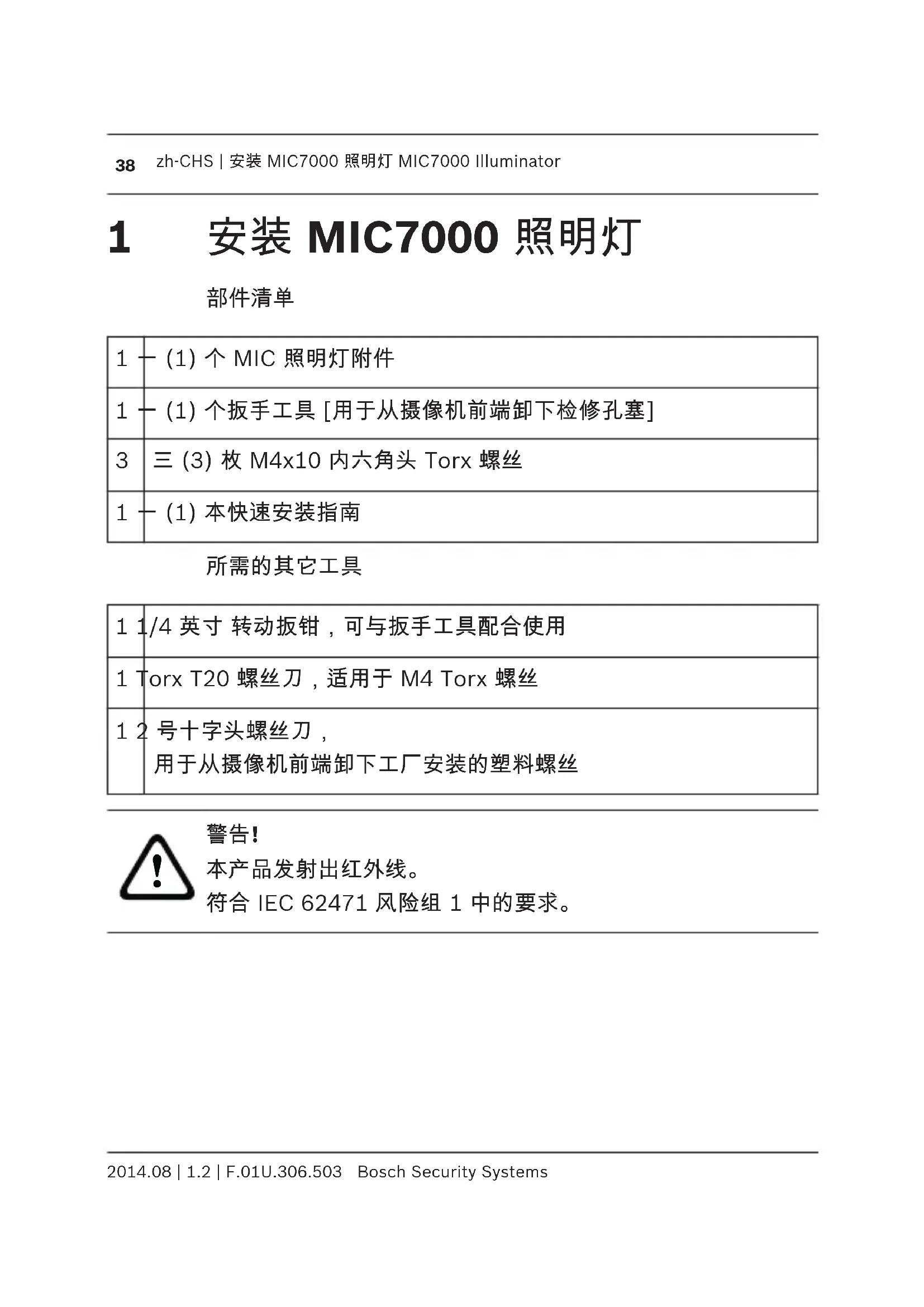

用户手册 MIC7000 Illuminator BOSCH

1	(1)个MIC照明灯附件
1	(1)个扳手工具[用于从摄像机前端卸下检修孔塞]
3	三(3)枚M4x10内六角头Torx螺丝
1	(1)本快速安装指南

1 1/4英寸转动扳钳,可与扳手工具配合使用

1 Torx T20 螺丝刀,适用于M4 Torx 螺丝

1 2号十字头螺丝刀,用于从摄像机前端卸下工厂安装的塑料螺丝

警告！

本产品发射出红外线。

符合IEC62471风险组1中的要求。

注解！

此产品已通过测试，符合标准IEC62471:2006“灯和灯系统的光生物学安全性”的要求。此产品排放量超过IEC62471:2006定义的视网膜蓝光和角膜/镜片红外危险的豁免组限制。此产品被发现符合风险组1的红外和白光LED的暴露限制。

有关照明安全方面的完整信息，请参阅《MIC7000 Operation Manual》（MIC7000 操作手册）。

注解！

如果MIC摄像机具有照明灯和遮阳罩附件，则先安装照明灯。在极端低温环境中，MIC7000型号不支持照明灯。

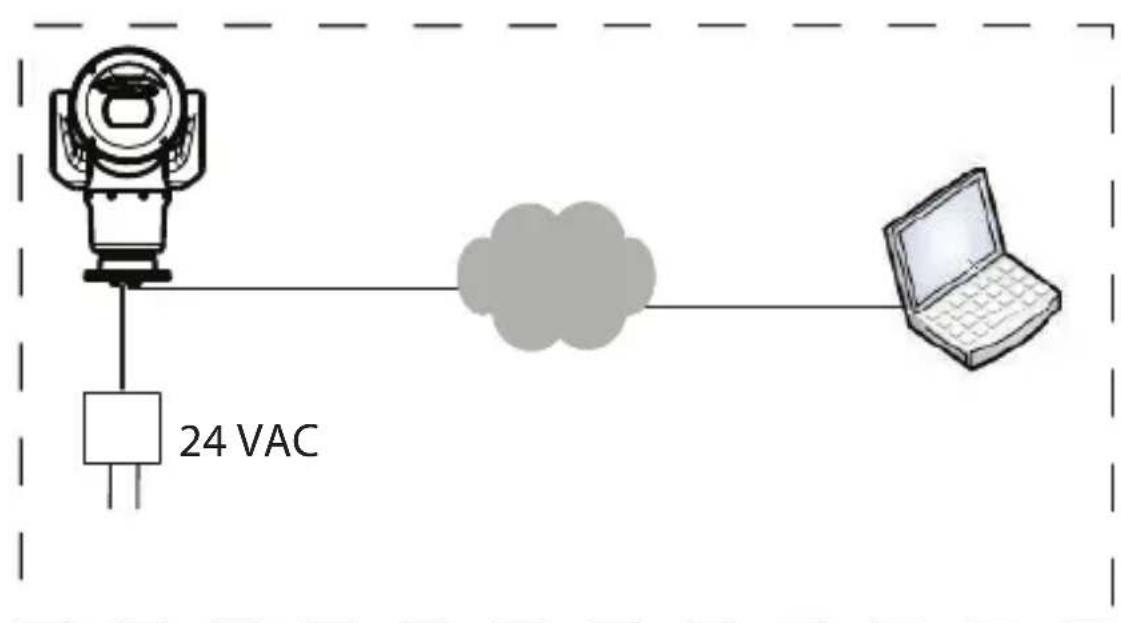

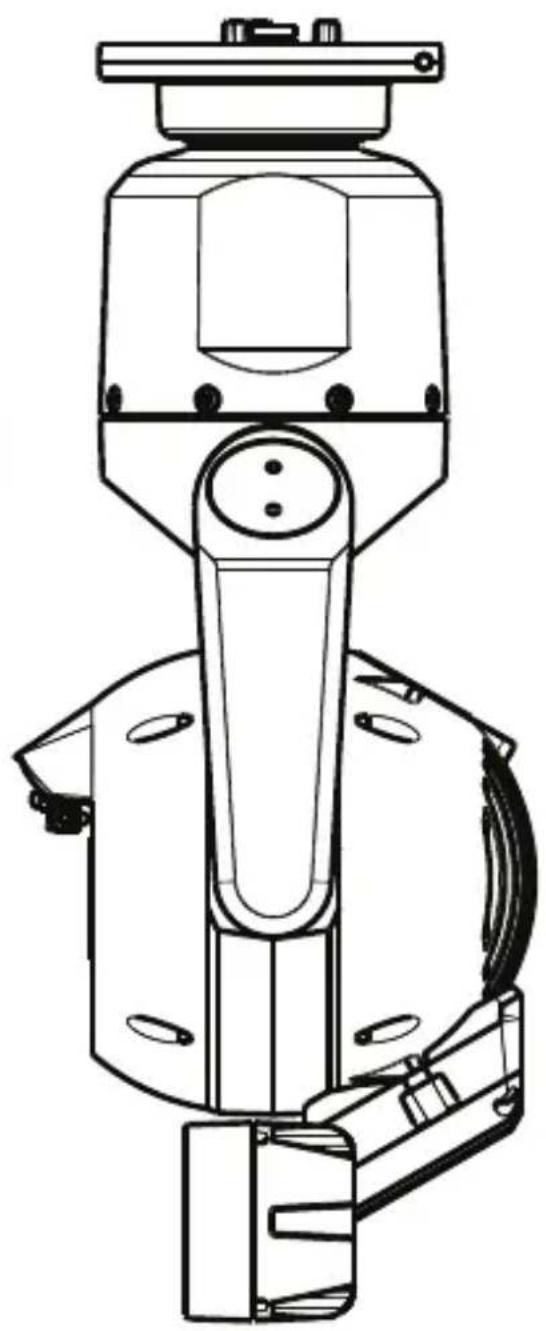

1. 安装摄像机，或者在继续操作之前，暂时用包装泡沫裹住摄像机，将其竖直地放置在平坦的表面上。（请参阅操作手册。）注：如果摄像机将要倒置安装，您必须旋转云台，然后才连接照明灯。接通电源，并连接到网络，如下图所述。

通过Web浏览器访问摄像机的“设置”页。选择“Advanced”（高级）>“Camera”（摄像机）>“Installer Menu”（安装程序菜单）>“Orientation”（方向），然后选择“Inverted”（倒置）。单击Set（设置），以确认所做的选择。摄像机头部将自动旋转到倒置位置 (180^) 。

无论是哪个安装方向，护罩都应该始终位于摄像机窗口上方。

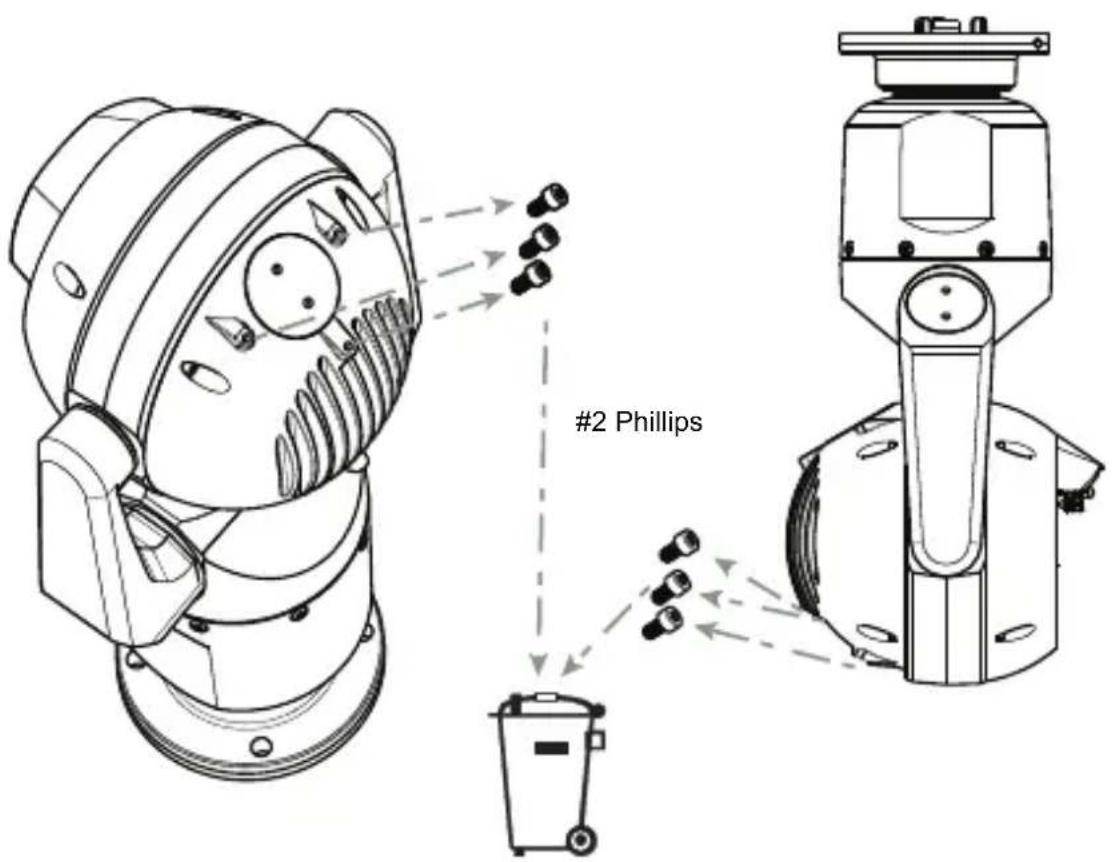

1. 将您要安装照明灯的相应检修端口周围的三（3）枚塑料螺丝卸下并丢弃。

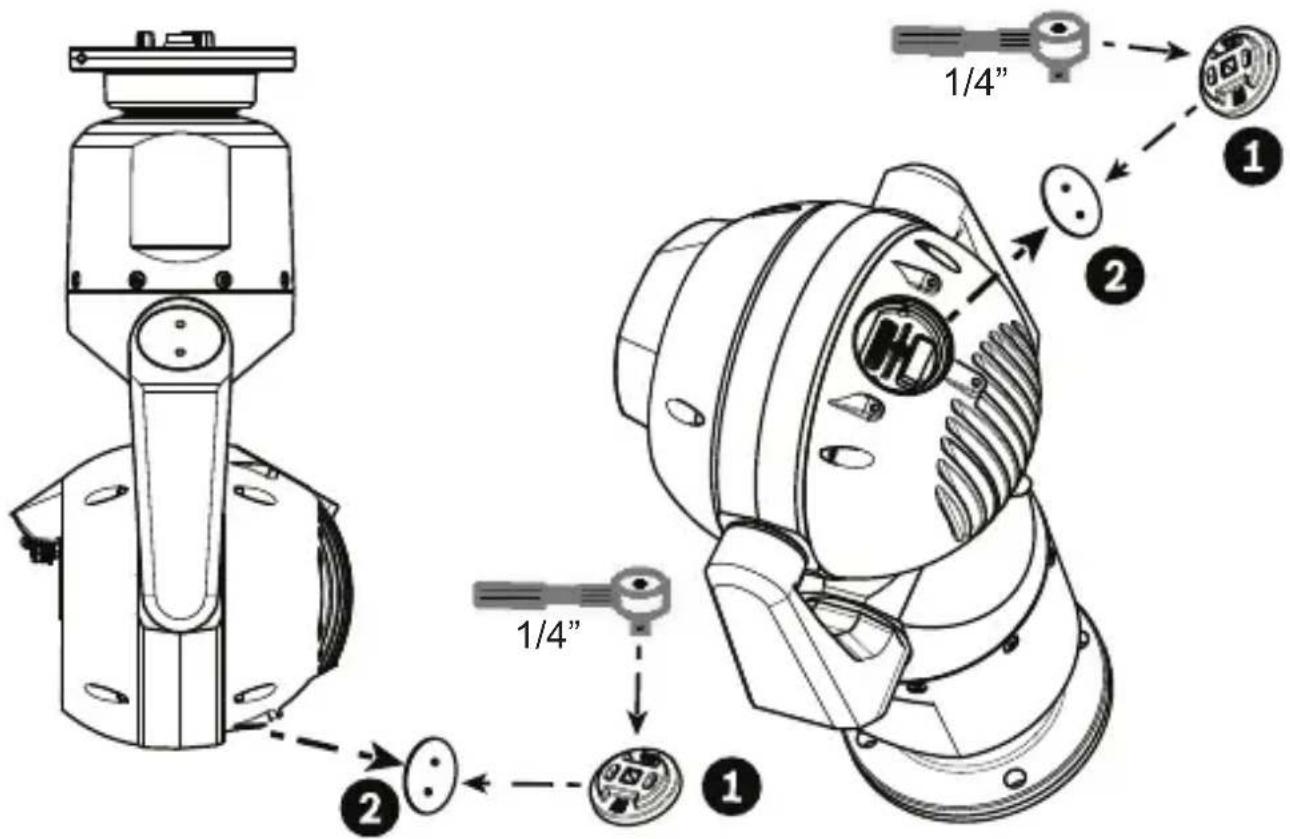

1. 使用 1/4 英寸转动扳钳（未提供）和扳手工具（已提供），从摄像机头部卸下相应的检修孔塞。对于直立式摄像机，请卸下护罩附近的孔塞。对于倒置式摄像机，请卸下护罩远端的孔塞。

注解！

摄像机有损坏的风险！

切勿让水或灰尘进入打开的连接器端口。

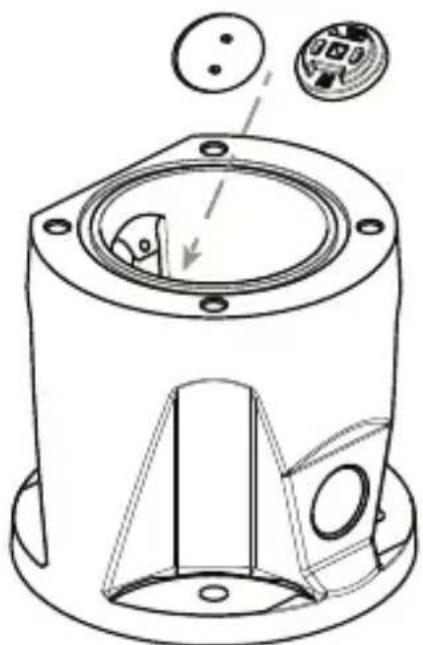

博世建议您将检修孔塞和扳手工具存放在DCA底座（或墙壁安装架配件）内，在卸下照明灯时，您可能需要使用它们。

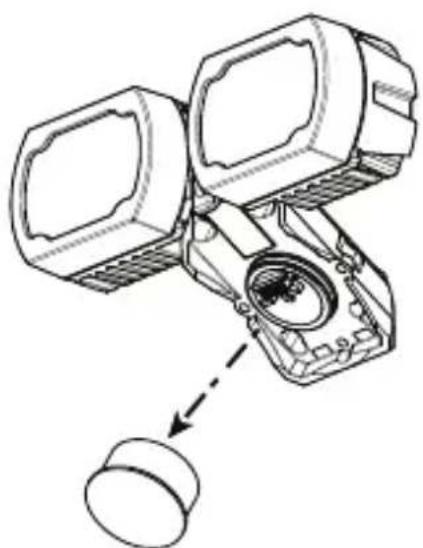

1. 从照明灯附件中卸下塑料盖。丢掉。

注解！

当您滑出塑料盖时，切勿弄乱O形环。

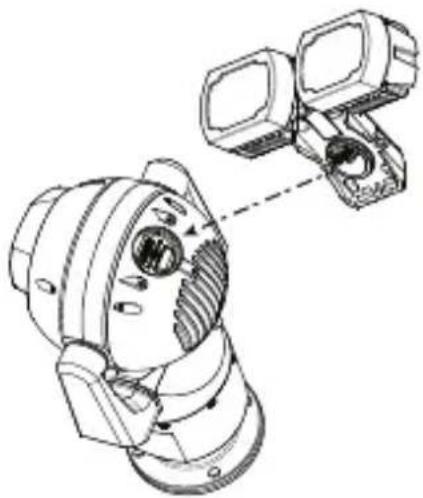

1. 在检修端口上方对齐照明灯，然后在摄像机前端小心地将其按入到位。

T20 Torx

1.4 N m

(≈ 12 in. lb)

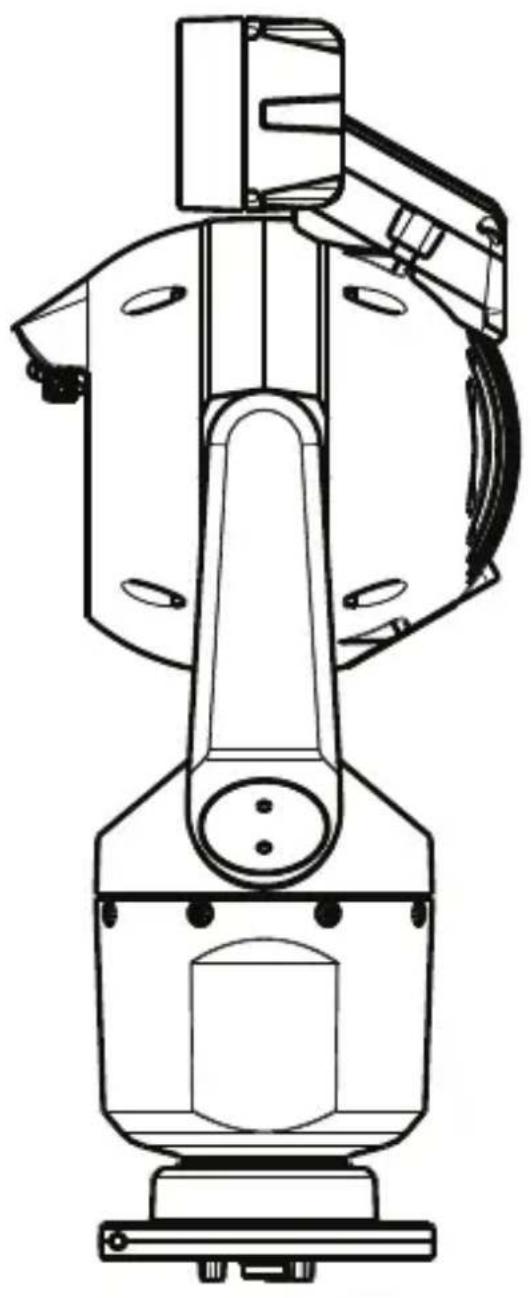

1. 一定程度上啮合所有三（3）枚螺丝的螺纹。此时切勿完全拧紧任何一枚螺丝。

注解！

如果您还打算安装MIC遮阳罩，则在安装遮阳罩之前，仅插入后端中间的螺丝，固定照明灯附件的位置。

在一侧将螺丝拧紧两（2）圈。在另一侧也将螺丝拧紧两（2）圈。再将中间的螺丝拧紧两（2）圈。重复此操作，直至所有螺丝都拧紧为止。

警告！

在拧紧全部三（3）枚螺丝后，才会完全啮合。

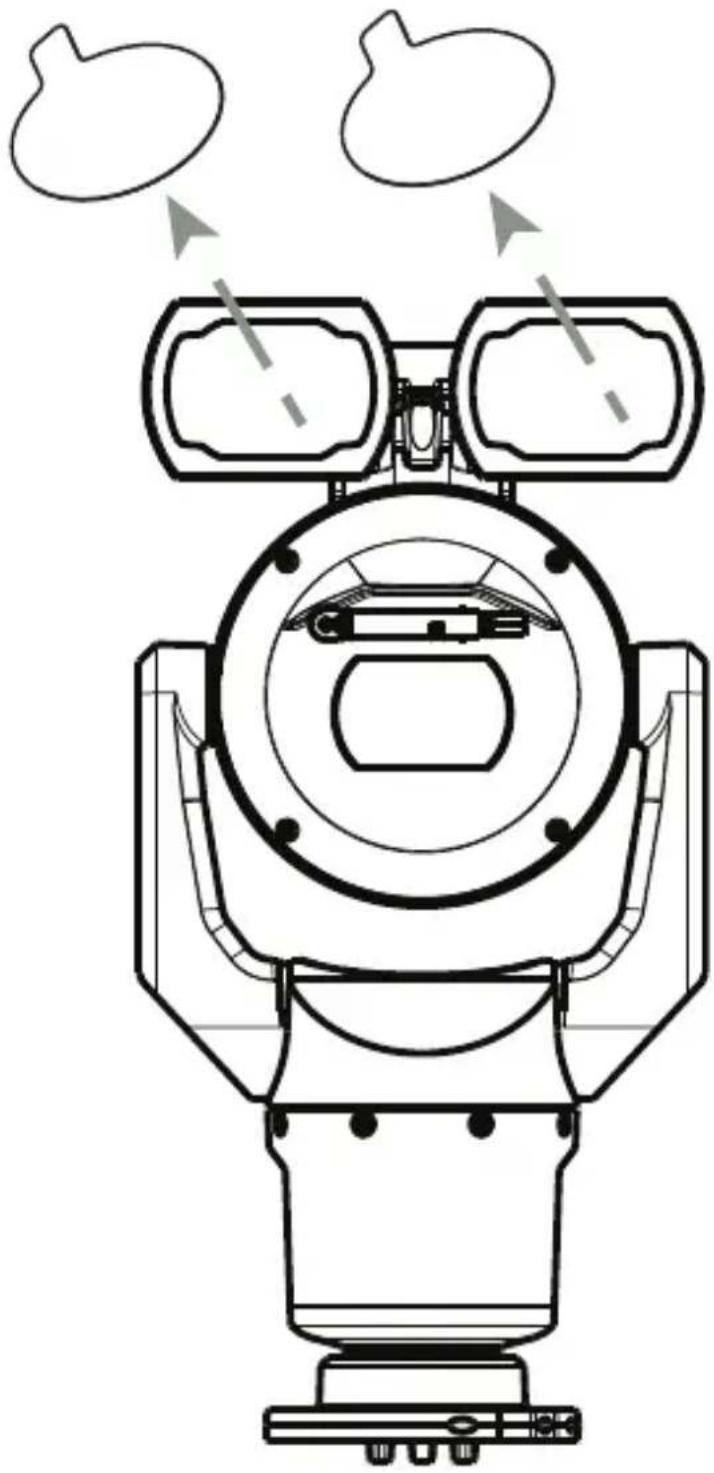

7. 取下透明膜。

8. 照明灯的安装完成。
