MIC7000 Illuminator - Telecamera di sorveglianza BOSCH - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Proiettore a infrarossi per telecamera di sorveglianza
Marca	Bosch
Modello	MIC7000 Illuminator
Compatibilità	Telecamere Bosch MIC7000 (tranne modelli per temperature molto basse)
Norma di sicurezza	IEC 62471 Gruppo di rischio 1 (infrarossi e luce blu)
Tecnologia di illuminazione	LED a infrarossi
Numero di viti di fissaggio	3 viti Torx M4
Utensili forniti	Chiave di sblocco, cacciavite Torx T20
Opzioni di montaggio	Montaggio normale o invertito (rotazione di 180° tramite software)
Protezione	Guarnizione O-ring per tenuta stagna
Manutenzione	Non lasciare che acqua o sporcizia entrino in contatto con la porta del connettore
Raccomandazione	Installare prima del parasole, se presente
Condizioni d'uso	Non utilizzare su telecamere destinate a temperature molto basse
Peso approssimativo	200 g
Dimensioni approssimative	120 x 80 x 60 mm
Alimentazione	Alimentato dalla telecamera tramite la porta di accesso
Funzione principale	Illuminazione a infrarossi per visione notturna
Certificazioni	CE, conformità IEC 62471
Riparabilità	Ricambi disponibili (viti, guarnizione)
Garanzia stimata	2 anni
Manuale d'uso	Scaricabile in formato PDF (172 pagine)

Domande frequenti - MIC7000 Illuminator BOSCH

Come installare il proiettore MIC7000 su una telecamera Bosch?

Rimuovere i tappi di accesso dalla testa della telecamera, allineare il proiettore alla porta e fissarlo con le tre viti Torx M4 fornite. Stringere le viti progressivamente. Consultare il manuale per i dettagli.

Il proiettore è compatibile con tutti i modelli di telecamera MIC7000?

No, non è compatibile con i modelli di telecamera MIC7000 destinati a temperature molto basse.

Quali strumenti sono necessari per l'installazione?

Un cacciavite Torx T20 per le viti Torx M4, un cacciavite a croce #2 per rimuovere le viti in plastica e un azionamento da 1/4 di pollice con la chiave fornita per rimuovere i tappi di accesso.

Come invertire il montaggio della telecamera con il proiettore?

Prima di fissare il proiettore, accendere la telecamera, connettersi all'interfaccia web, andare su Impostazioni > Avanzate > Telecamera > Menu Installatore > Orientamento, selezionare 'Invertito', quindi fare clic su 'Imposta'. La testa ruota automaticamente di 180°.

Il proiettore emette raggi infrarossi pericolosi?

Sì, emette infrarossi conformi alla norma IEC 62471 Gruppo di rischio 1. Evitare di guardare direttamente il fascio. Fare riferimento alle istruzioni di sicurezza nel manuale.

Posso installare il parasole dopo il proiettore?

Si consiglia di installare prima il proiettore, poi il parasole. Se si prevede di installare il parasole, inserire solo la vite centrale posteriore per mantenere il proiettore in posizione prima di fissare il parasole.

Cosa fare se devo rimuovere il proiettore?

Bosch consiglia di conservare i tappi di accesso e la chiave all'interno dell'adattatore a parete nel caso in cui si debba rimuovere il proiettore. Svitare le tre viti e far scorrere il proiettore fuori dalla porta.

Come pulire il proiettore?

Pulire delicatamente con un panno morbido e asciutto. Evitare qualsiasi contatto di acqua o sporcizia con il connettore. Non pulire mai il proiettore quando è acceso.

Dove trovare il manuale completo del proiettore?

Il manuale completo è disponibile per il download gratuito in formato PDF sul sito notice-facile.com. Comprende 172 pagine con istruzioni dettagliate di montaggio e sicurezza.

Il proiettore funziona a temperature molto basse?

No, il proiettore non è progettato per telecamere destinate a temperature molto basse. Per questi modelli, non installare il proiettore.

MANUALE UTENTE MIC7000 Illuminator BOSCH

1 Installazione dell'illuminatore MIC7000

Elenco dei componenti
Strumentiaggiuntivi richiesti

1	Un (1) Illuminatore MIC
1 Uno (1) chiave (per rimuovere il tappo di accesso alla testa della telecamera)
3 Tre (3) viti Torx a testa incassata M4x10
1 Una (1) Guida all'installazione rapida

1 Chiave a brugola da 1/4" da utilizzato con lo chiave

1 Cacciavite Torx, T20, per viti Torx M4

1 Cacciavite Phillips n. 2 per rimuovere le viti in plastica preinstallate alla testa della telecamera

Avverenza!

IR emessi da quello prodotto.

Conformeallo standardIEC62471,Gruppo diRischio

1.

Nota!

Questo prodotto è stato testato per la conformità allo standard IEC 62471:2006 "Sicurezza fotobiologica delle lampade e sistemi di lampade". Le emissioni del prodotto superano i limiti del gruppo ESENTE per il rischio di esposizioneagli infrarossi per la cornea/lenti ed alla luce blu per la retina, come definito dallo standard IEC 62471:2006. Il prodotto rientra nei limiti di esposizione del Gruppo di Rischio 1 per l'esposizioneagli infrarossi e ai LED a luce bianca.

Consultare il Manuale d'uso MIC7000 per informazioni più dettagiate sulla sicurezza dell'illuminazione.

Nota!

Se la telecamera MIC è dotata sia di tettuccio parasole che di illuminatore, installare prima l'illuminatore. In condizioni di temperature extremamente basse, i modelli MIC7000 non supportano l'illuminatore.

1. Montare la telecamera oppure posizionarla momentaneamente all'interno dell'imballaggio in schiuma su una superficie stabile prima di procedere (fare riferimento al Manuale d'uso).

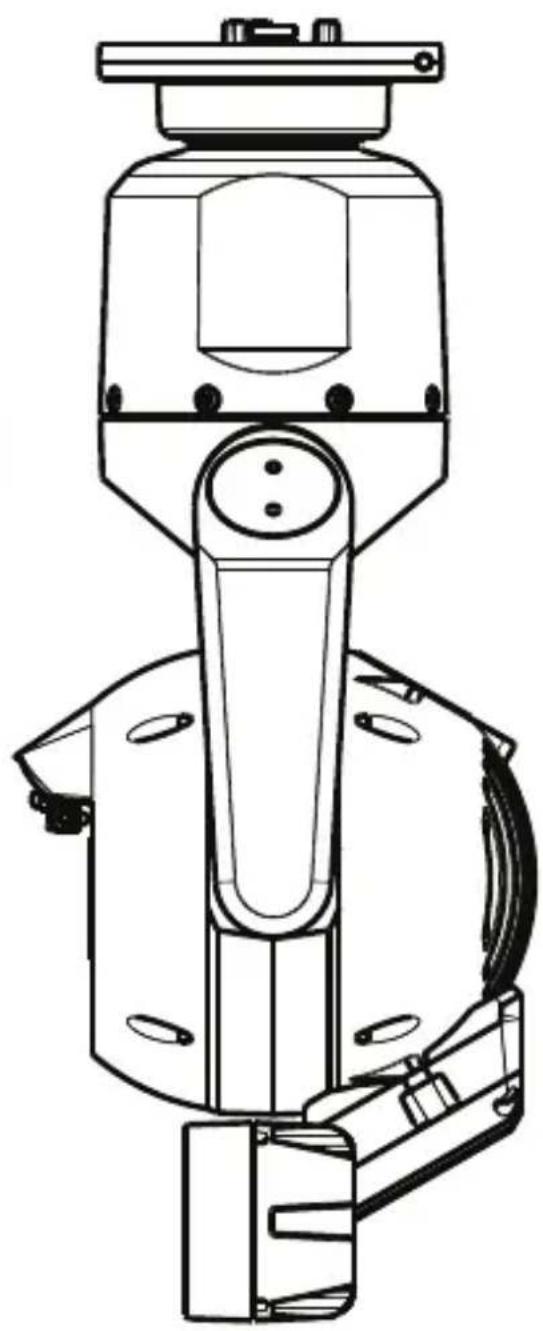

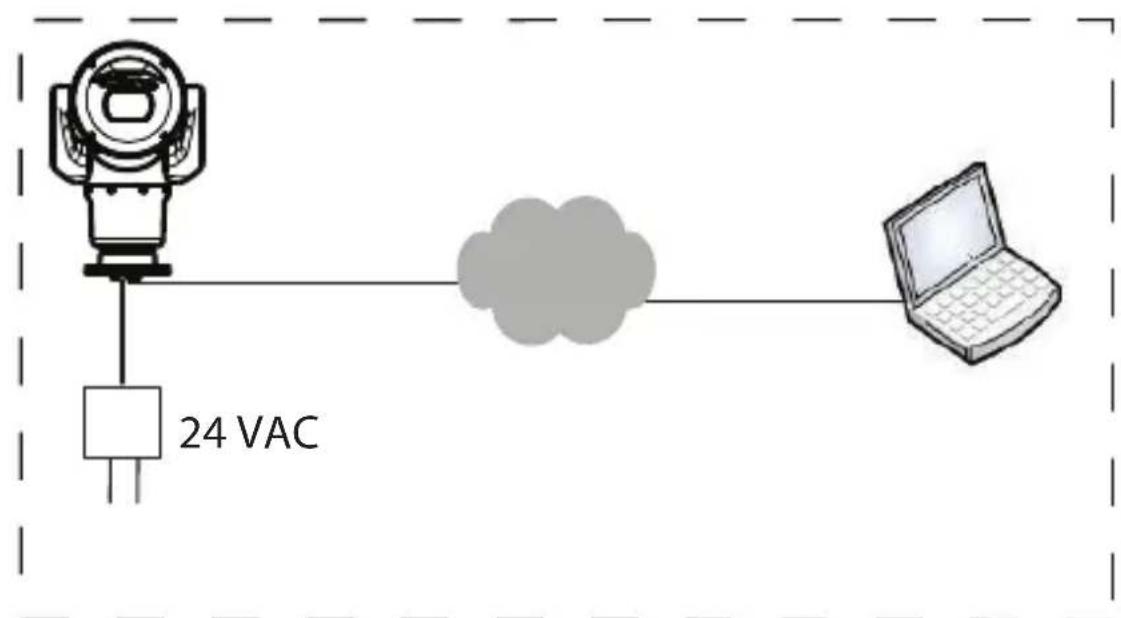

Nota: se la telecamera viene montata in posizione capovolta, è necessario ruotare la testa inclinabile prima di fissare l'illuminatore. Accendere l'unità e collegarla alla rete, come riportato nell'imagine di seguito.

Dal browser Web, accedere alla pagina Impostazioni telecamera. Selezionare Avanzate > Telecamera > Menu di installmente > Orientamento, quindi selezionare "Contrario". Fare cli su Set (Imposta) per confermare la selezione. La testa della telecamera ruota automaticamente in posizione capovolta (180^) .

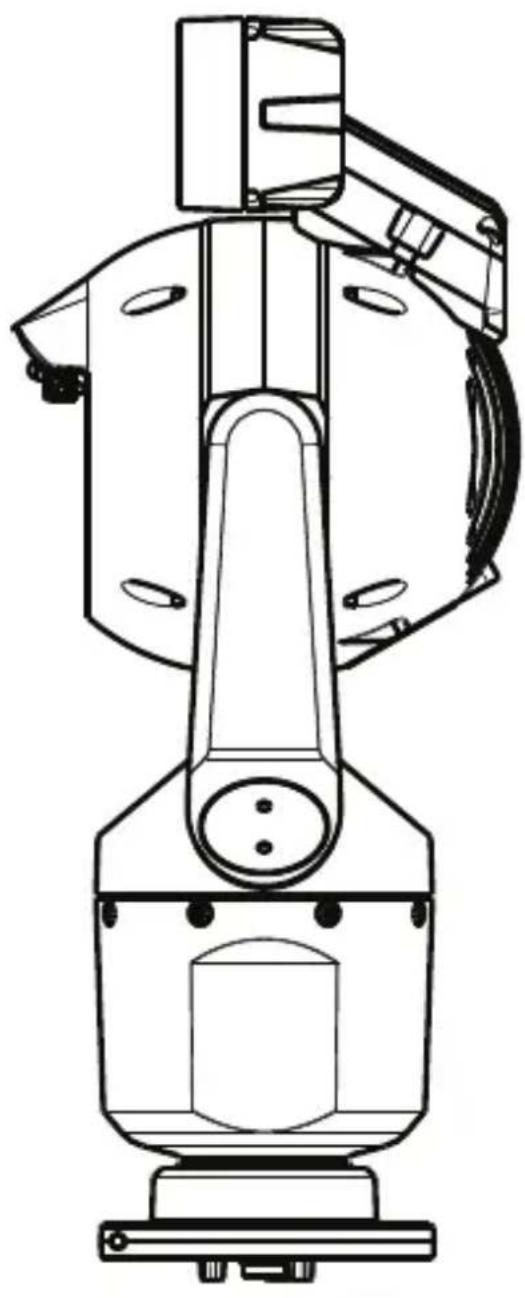

Indipendente dell'orientamento del montaggio, la visiera deve trovarsi sempre al di sopra della finestra della telecamera.

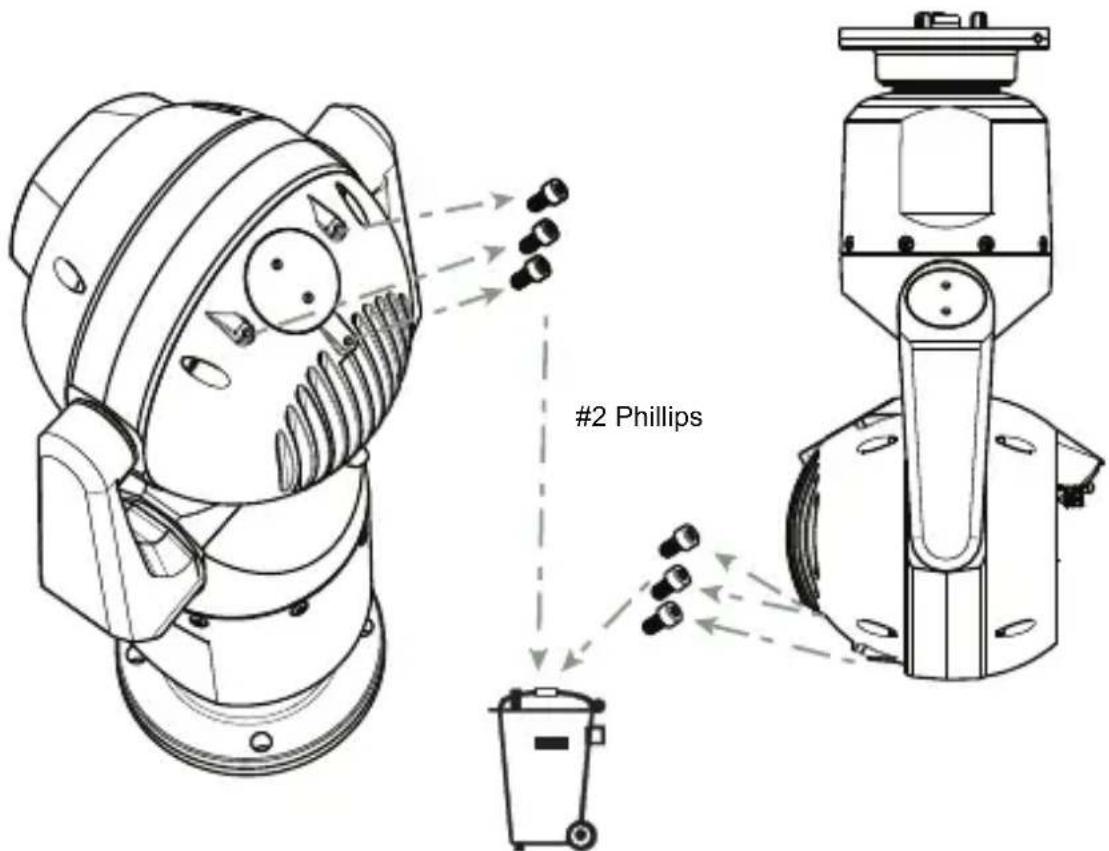

2. Rimuovere ed eliminare le tre (3) viti in plastica intorno alla porta di accesso in cui si desidera installare l'illuminatore.

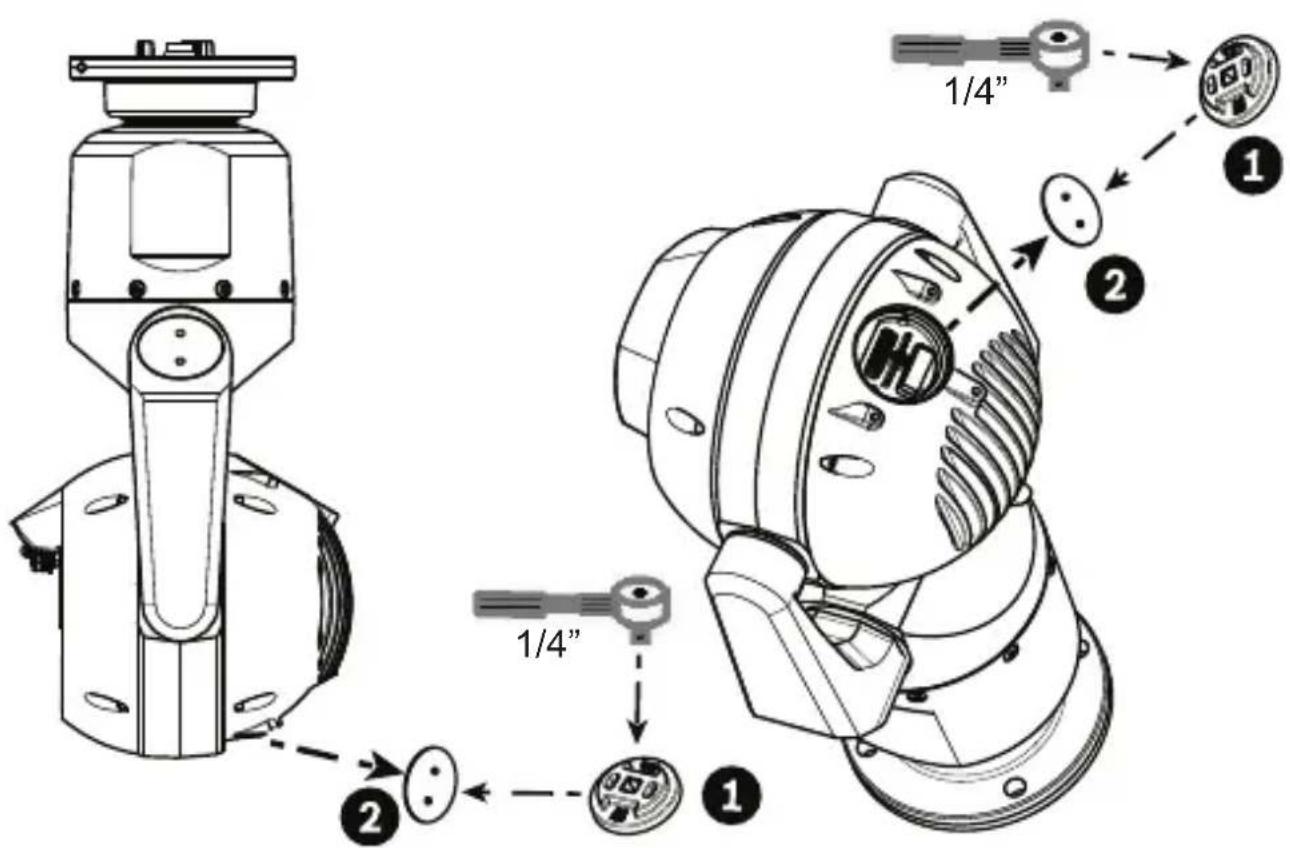

1. Rimuovere il tappo di accesso alla testa della telecamera utilizzando una chiave a brugola da 14 (non in dotazione) con lo chiave (in dotazione). Per telecamere montate in posizione verticale, rimuovere il tappo accanto alla visiera. Per telecamere montate in posizione capovolta, rimuovere il tappo più distante alla visiera.

Nota!

Rischio di danni alla telecamera.

Non lasciare che acqua o sporcizia si infiltrino nella porta del connettore aperto.

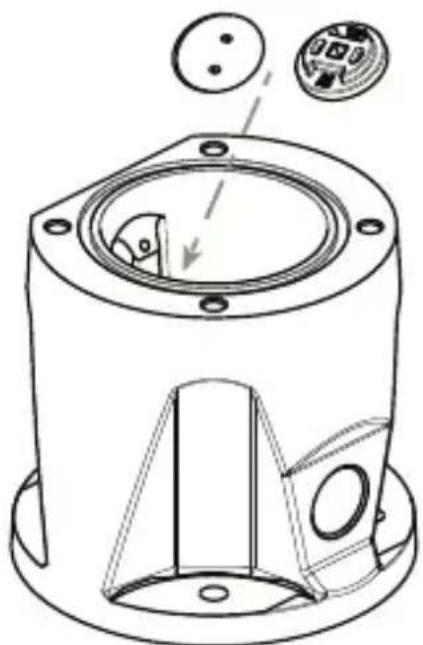

Bosch consiglia di riporre il tappo di accesso e lo chiave all'interno della staffa per il montaggio DCA (o accessorio per il montaggio a parete), nel caso in cui dovesse essere necessario rimuovere l'illuminatore.

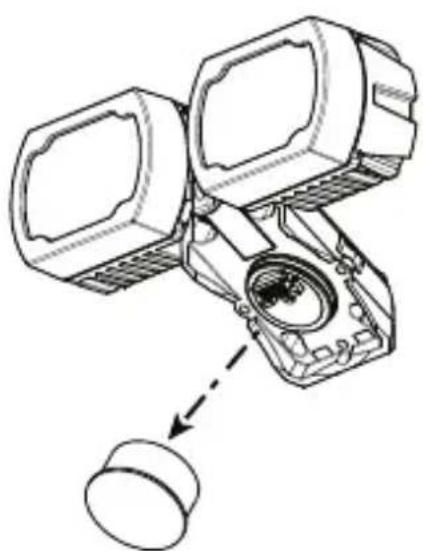

1. Rimuovere il tappo in plastica dall'illuminatore. Smaltirlo.

Nota!

Non intervenire sull'O-ring perché si svita il tappo.

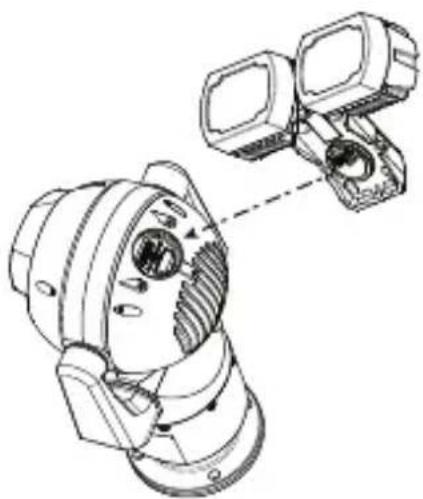

1. Allineare l'illuminatore lungo la porta di accesso, quando spingerlo con cautela in posizione sulla testa della telecamera.

1. Serrare parzialmente le filettature di tutte e tre (3) le viti. In esta fase, non serrare le viti completeness.

Nota!

Anche se si prevede di installare il tettuccio parasole MIC, inseire solo la vite centrale posteriore per mantenere l'illuminatore in posizione finché non si installa il tettuccio.

Serrare la vite su un lato con due (2) giri. Serrare la vite sull'altro lato con due (2) giri. Serrare la vite centrale con due (2) giri. Ripetere l'opération per serrare tutte le viti.

Avverenza!

Il fissaggio totale termina solo quando tutte le tre (3) viti vengono serrate.

7. Rimuovere la pellicola traslucida.

8. L'installazione dell'illuminatore è stata completata.
