MANUALE UTENTE VDC455V0410 BOSCH

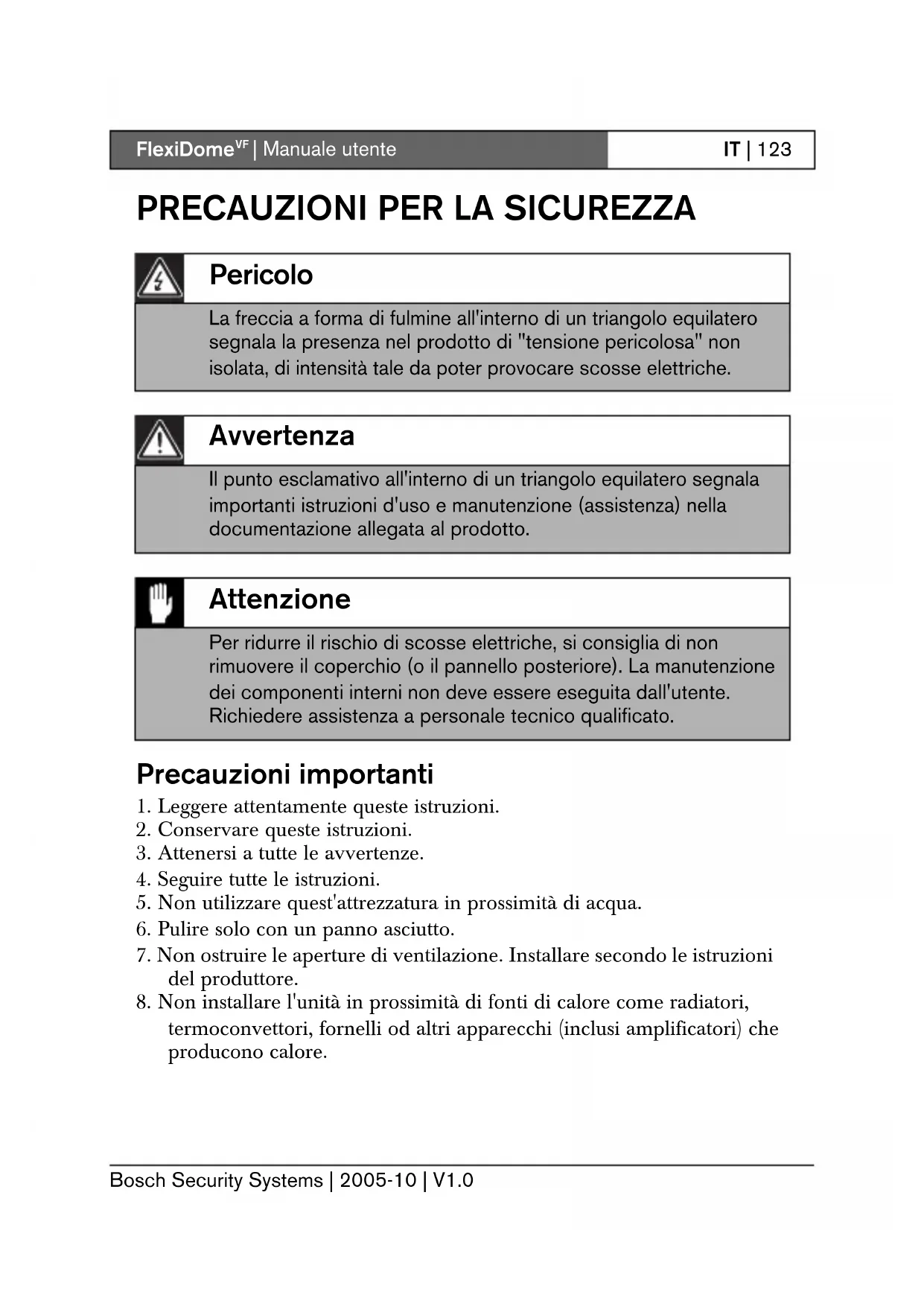

| Manuale utente Bosch Security Systems | 2005-10 | V1.0 IT | 123

PRECAUZIONI PER LA SICUREZZA

Precauzioni importanti

1. Leggere attentamente queste istruzioni.

2. Conservare queste istruzioni.

3. Attenersi a tutte le avvertenze.

4. Seguire tutte le istruzioni.

5. Non utilizzare quest'attrezzatura in prossimità di acqua.

6. Pulire solo con un panno asciutto.

7. Non ostruire le aperture di ventilazione. Installare secondo le istruzioni

8. Non installare l'unità in prossimità di fonti di calore come radiatori,

termoconvettori, fornelli od altri apparecchi (inclusi amplificatori) che producono calore. Pericolo La freccia a forma di fulmine all'interno di un triangolo equilatero segnala la presenza nel prodotto di "tensione pericolosa" non isolata, di intensità tale da poter provocare scosse elettriche. Avvertenza Il punto esclamativo all'interno di un triangolo equilatero segnala importanti istruzioni d'uso e manutenzione (assistenza) nella documentazione allegata al prodotto. Attenzione Per ridurre il rischio di scosse elettriche, si consiglia di non rimuovere il coperchio (o il pannello posteriore). La manutenzione dei componenti interni non deve essere eseguita dall'utente. Richiedere assistenza a personale tecnico qualificato.FlexiDome

| Manuale utente Bosch Security Systems | 2005-10 | V1.0 IT | 124

9. Non danneggiare il polo di sicurezza della spina polarizzata o dotata di

messa a terra. La spina polarizzata ha due poli, di cui uno più largo dell'altro. La spina dotata di messa a terra ha due poli più un terzo polo per la messa a terra. Il polo largo od il terzo polo servono per garantire la sicurezza dell'utente. Se la spina in dotazione non entra nella presa, contattare un elettricista.

10. Proteggere il cavo di alimentazione evitando che venga calpestato o

schiacciato, prestando particolare attenzione alle spine, alle scatole di derivazione ed al punto in cui fuoriescono dall'apparecchio.

11. Utilizzare esclusivamente attacchi/accessori specificati dal produttore.

12. Scollegare l'apparecchio durante temporali o se non viene utilizzato

per lunghi periodi di tempo.

13. Richiedere sempre l'intervento di personale tecnico qualificato per

eventuali riparazioni. L'assistenza si rende necessaria qualora il prodotto abbia subito dei danni, ad esempio al cavo di alimentazione od alla spina, o qualora del liquido o degli oggetti siano penetrati al suo interno, l'apparecchio sia stato esposto a pioggia od umidità eccessiva, non funzioni correttamente o sia caduto.

14. Un interruttore onnipolare con separazione dei contatti di almeno

3 mm in ciascun polo verrà incorporato nell'impianto elettrico dell'edificio. Avvertenza Per ridurre il rischio di incendio o di scosse elettriche, non esporre questo prodotto a pioggia od umidità ed evitare di porvi sopra oggetti contenenti liquidi, come i vasi per fiori. Attenzione L'unità di alimentazione a bassa tensione deve essere conforme allo standard di sicurezza EN/UL 60950. L'alimentazione deve essere un'unità SELV-LPS o SELV di Classe 2 (Safety Extra Low Voltage a corrente limitata).FlexiDome

| Manuale utente Bosch Security Systems | 2005-10 | V1.0 IT | 125 Informazioni FCC Questa apparecchiatura è stata collaudata e ritenuta conforme ai limiti stabiliti per i dispositivi digitali della Classe B, ai sensi del Comma 15 delle normative FCC. Questi limiti sono stabiliti per fornire un grado di protezione adeguato contro le interferenze dannose in installazioni domestiche. L'apparecchiatura genera, utilizza e può irradiare energia in radiofrequenza e, se non installata ed utilizzata in conformità alle istruzioni, può causare interferenze dannose alle comunicazioni radio. Non è comunque garantita l'assenza di interferenze in alcune installazioni. Qualora l'apparecchiatura dovesse provocare interferenze nella ricezione radiotelevisiva, cosa che si può verificare spegnendo e riaccendendo l'apparecchio, si consiglia di eliminare l'interferenza in uno dei seguenti modi:

• Riorientare e riposizionare l'antenna ricevente.

• Aumentare la distanza tra l'apparecchiatura e il ricevitore.

• Collegare l'apparecchiatura ad una presa di un circuito diverso da quello a cui è collegato il ricevitore.

• Per l'assistenza, rivolgersi al rivenditore o a un tecnico radio/TV esperto. Nota Eventuali modifiche dell'apparecchiatura non espressamente approvate da Bosch potrebbero invalidare il diritto dell'utente all'uso della stessa. Per ulteriori informazioni o per parlare direttamente con un agente, rivolgersi alla sede Bosch Security Systems più vicina o visitare il nostro sito Web all'indirizzo www.boschsecuritysystems.com.FlexiDome

| Manuale di installazione Bosch Security Systems | 2005-10 | V1.0 IT | 126 Introduzione La telecamera FlexiDome

è un sistema di sorveglianza discreto e di piccole dimensioni costituito da una telecamera CCD da 1/3 di pollice a prestazioni elevate ed obiettivi varifocal integrati. L'unità integrata può essere montata in una scatola elettrica, a muro o sul soffitto. La struttura solida della custodia e la cupola in policarbonato proteggono il modulo della telecamera da eventuali danni. La tecnica di elaborazione dei segnali digitali avanzata garantisce eccezionali prestazioni di ripresa in tutte le condizioni di illuminazione. La telecamera FlexiDome

, facile da installare e pronta per l'uso, offre la migliore soluzione per le più impegnative condizioni di ripresa in interno. Caratteristiche:

• Cupola in policarbonato

• Risoluzione di 540 TVL per telecamere a colori

• Menu di impostazione su schermo

è disponibile nelle versioni a colori e monocromatica.FlexiDome

| Manuale di installazione Bosch Security Systems | 2005-10 | V1.0 IT | 127 Descrizione codici FlexiDome

a colori Disimballaggio Disimballare e maneggiare l'apparecchiatura con cautela. La confezione contiene:

• Telecamera FlexiDome integrata

• Kit di installazione

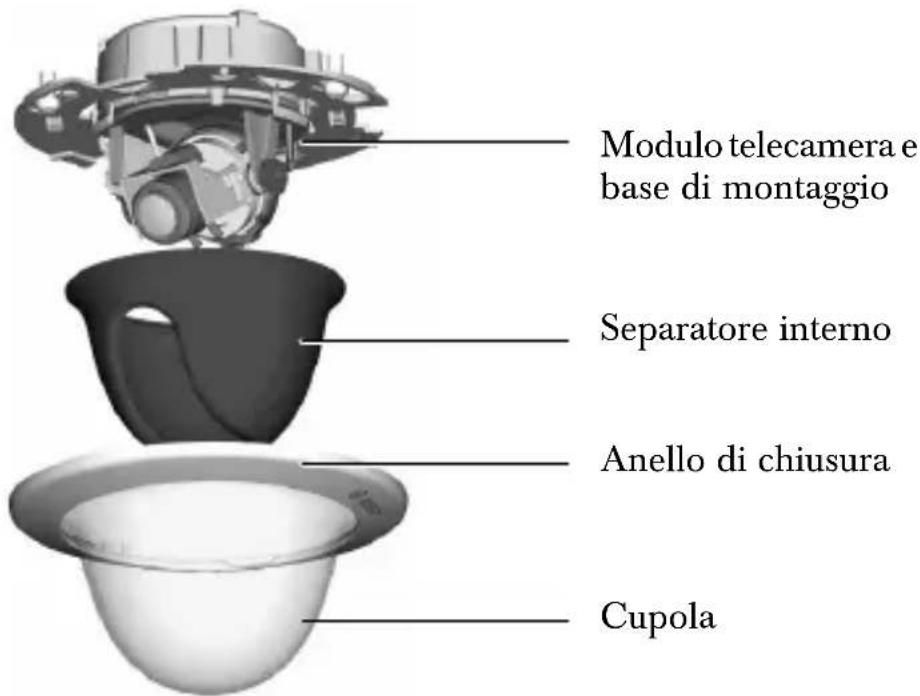

| Manuale di installazione Bosch Security Systems | 2005-10 | V1.0 IT | 128 Smontaggio L'unità telecamera/alloggiamento è costituita dai seguenti componenti: Per smontare l'unità, procedere nel modo seguente:

• Ruotare l'anello di chiusura in senso antiorario per estrarlo dalla baionetta posta sulla base della telecamera.

• Rimuovere l'anello di chiusura insieme alla cupola.

• Rimuovere il separatore interno estraendolo dalla base. Attenzione L'installazione deve essere effettuata esclusivamente da personale qualificato nel rispetto del NEC (National Electrical Code) o delle normative locali vigenti. Attenzione Il modulo della telecamera è un dispositivo delicato e deve essere maneggiato con cautela. Non fare cadere il dispositivo quando si smonta l'unità. Modulo telecamera e base di montaggio Separatore interno Anello di chiusura CupolaFlexiDome

| Manuale di installazione Bosch Security Systems | 2005-10 | V1.0 IT | 129 Montaggio dell'unità L'unita puo essere montata in vari modi a seconda del tipo di superficie, se si usa una cassetta elettrica e se il collegamento viene effettuato sul pannello posteriore o laterale (montaggio su superficie). Se l'unita viene montata su superficie, utilizzare la base di montaggio disponibile separatamente (VDA-445SMB) e montarvi l'unita. Suggerimento

• Fare riferimento al disegno con le dimensioni per trovare l'esatta posizione dei fori per le viti e del foro per il passaggio del cavo.

• Avvitare parzialmente le due viti nelle scanalature e usarle per sostenere temporaneamente la telecamera mentre si effettuano i collegamenti. Le seguenti illustrazioni mostrano le diverse modalità di montaggio dell'unità. Figura 1 Collegamento posteriore - Superficie concava Attenzione L'installazione deve essere effettuata esclusivamente da personale qualificato nel rispetto del National Electrical Code (NEC) o delle normative locali vigenti. Cavi Superficie rigida (tre fori pre-trapanati da 8 mm) Tre viti (in dotazione) Base di montaggioFlexiDome

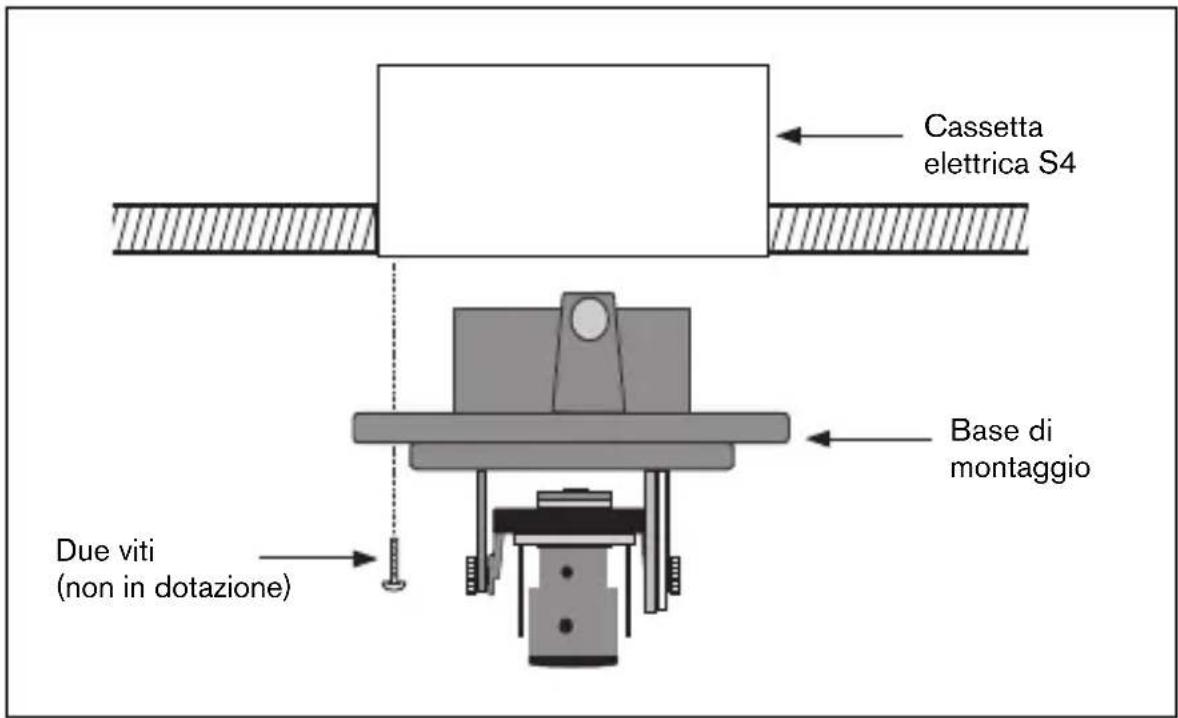

| Manuale di installazione Bosch Security Systems | 2005-10 | V1.0 IT | 130 Figura 2 Collegamento ad una cassetta elettrica (S4) Figura 3 Montaggio su superficie - Collegamento laterale Cassetta elettrica S4 Due viti (non in dotazione) Base di montaggio Cavi Tre viti (M5, in dotazione) Base di montaggio sollevata (VDA-445SMB) Condotto Tre viti (in dotazione) Telecamera e base Superficie solida (tre fori pre-trapanati da 8 mm)FlexiDome

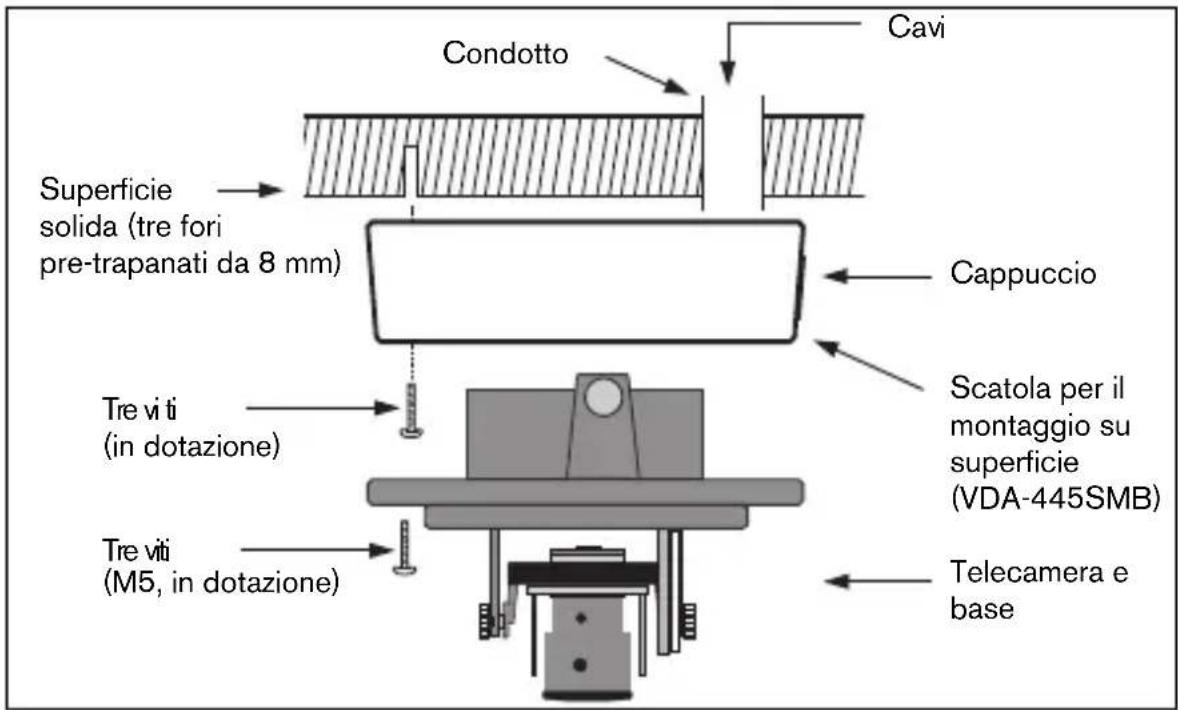

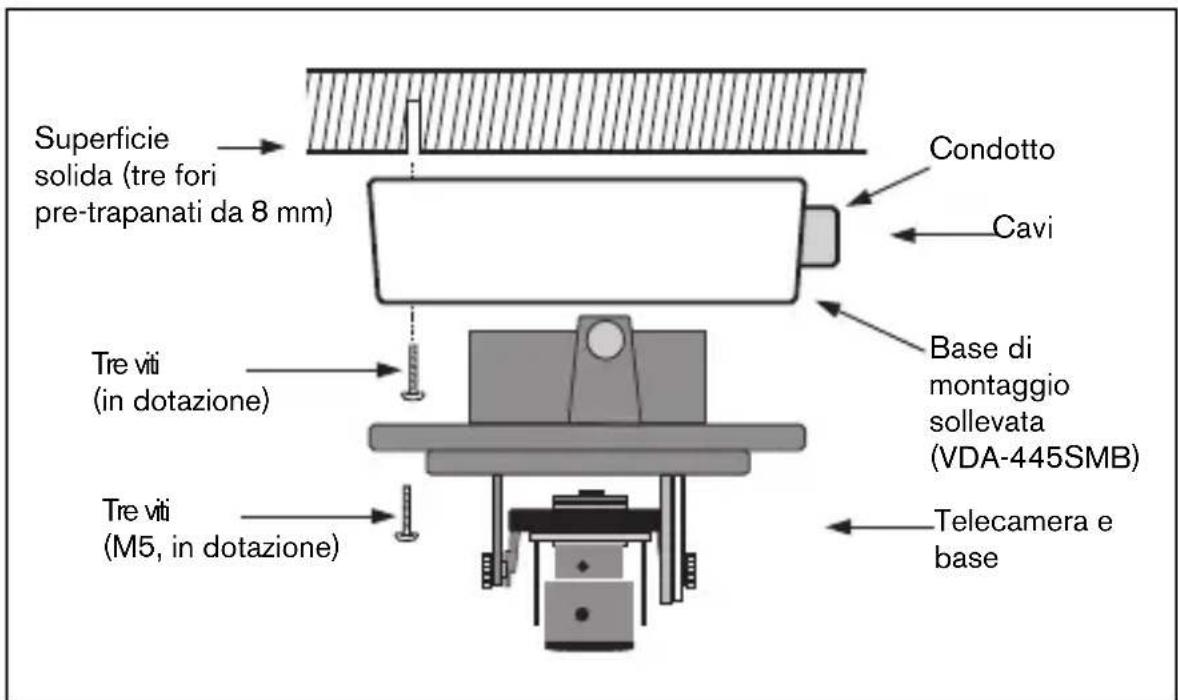

| Manuale di installazione Bosch Security Systems | 2005-10 | V1.0 IT | 131 Figura 4 Montaggio su superficie - Collegamento posteriore Montaggio sospeso Quando si usa la scatola per il montaggio su superficie:

• Se si effettua un collegamento laterale, rimuovere il tappo che copre l'apertura laterale. Se si effettua un collegamento posteriore, lasciare il tappo in posizione.

• Collegare il condotto alla base di montaggio.

• Effettuare i collegamenti all'interno della struttura di montaggio. Cappuccio Tre viti (M5, in dotazione) Scatola per il montaggio su superficie (VDA-445SMB) Condotto Tre vi ti (in dotazione) Telecamera e base Superficie solida (tre fori pre-trapanati da 8 mm) CaviFlexiDome

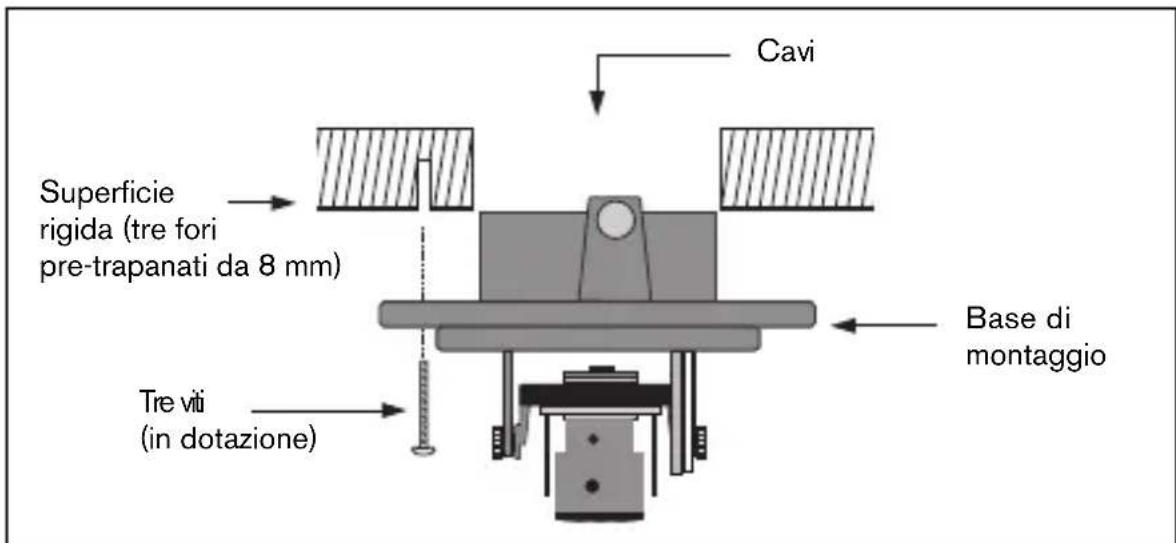

| Manuale di installazione Bosch Security Systems | 2005-10 | V1.0 IT | 132 Collegamento e configurazione Collegamenti video e di alimentazione Il cablaggio preassemblato è dotato di un connettore BNC compatibile con il cavo video coassiale (con connettore BNC maschio) e di due cavi spelati a bassa tensione che consentono il collegamento ad un connettore di alimentazione. (È disponibile come accessorio un adattatore UTP che consente il collegamento di un cavo video UTP al connettore BNC). Il modo più semplice per collegare le linee di alimentazione a bassa tensione e il collegamento video viene descritto di seguito:

• Inserire i cavi nel foro in superficie in modo da sostenerli in modo ordinato.

• Inserire parzialmente le due viti nei fori pre-trapanati.

• Tramite le scanalature, sostenere temporaneamente la base di montaggio con una vite e inclinare leggermente la base per accedere ai collegamenti dei cavi.

• Collegare il connettore BNC del modulo della telecamera al cavo video coassiale.

• Collegare i cavi di alimentazione spelati al connettore di alimentazione. Nota La polarità non è importante per l'alimentazione a corrente continua. Nel caso di alimentazione a corrente alternata, cercare di mantenere una polarità costante dei cavi in sistemi con più telecamere per evitare il salto di quadro durante la commutazione.

• Spingere i collegamenti attraverso il foro del cavo di superficie.

• Assicurare la base di montaggio alla superficie con le tre viti. Attenzione Prima di procedere, assicurarsi di scollegare l'alimentazione dal cavo che si desidera installare nell'unità. Verificare che l'unità disponga del tipo di tensione appropriato per l'alimentazione di linea che si desidera usare.FlexiDome

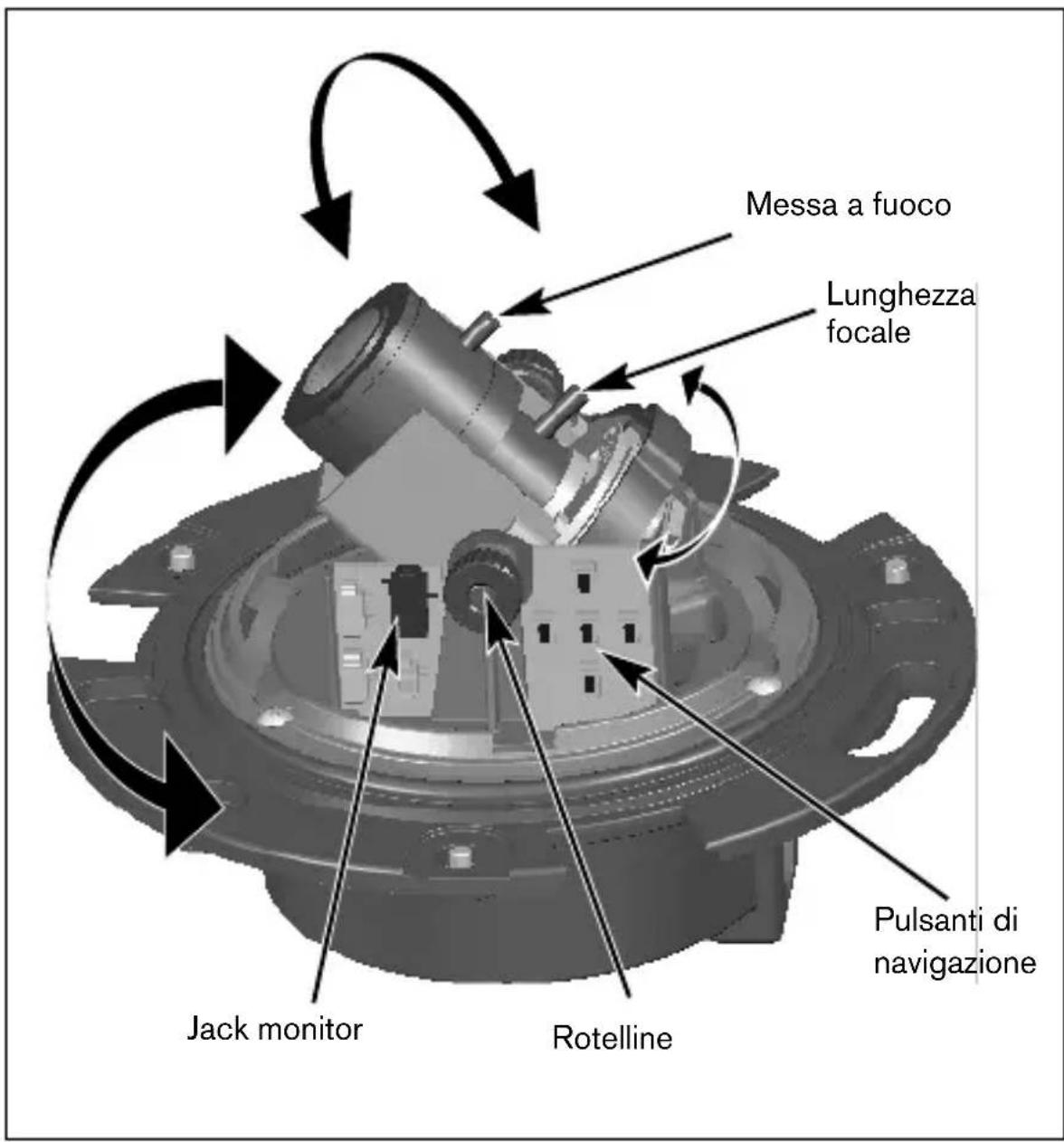

| Manuale di installazione Bosch Security Systems | 2005-10 | V1.0 IT | 133 Configurazione della telecamera Per allestire la fotocamera, è possibile collegare un monitor alla presa del jack da 2,5 mm sulla scheda del circuito stampato. Questa presa fornisce un segnale video composito (con sincronizzazione). Per stabilire questo collegamento, è disponibile un cavo opzionale (modello S1460). Rotelline Jack monitor Pulsanti di navigazione Messa a fuoco Lunghezza focaleFlexiDome

| Manuale di installazione Bosch Security Systems | 2005-10 | V1.0 IT | 134 Posizionamento della telecamera Per impostazione predefinita, la telecamera deve essere posizionata in modo che la parte superiore dell'immagine corrisponda all'indicazione TOP. È possibile regolare la posizione del modulo della telecamera lungo tre assi. Durante la regolazione della posizione della telecamera, assicurarsi che lo schermo del monitor sia a livello. Impostare la telecamera nella posizione desiderata attenendosi alla seguente procedura:

• Per la regolazione orizzontale (panoramica), ruotare il modulo della telecamera nella base. Non ruotare il modulo oltre 360°.

• Per la regolazione verticale (inclinazione), allentare le viti ad alette, posizionare la telecamera e stringere leggermente le viti per assicurare la telecamera.

• Per ottenere un orizzonte orizzontale (in caso di soffitti inclinati o montaggio sulla superficie laterale), ruotare la base della lente in modo da allineare l'immagine visualizzata sul monitor. Non ruotare il modulo oltre 340°. Messa a fuoco e lunghezza focale

• Per impostare il campo visivo della lente a distanza focale variabile, allentare la vite della lunghezza focale e girare il meccanismo fino a quando l'inquadratura desiderata non viene visualizzata sul monitor (l'immagine risulta sfocata).

• Mettere a fuoco l'immagine sul monitor allentando l'apposita vite e girando il meccanismo fino a quando l'immagine è a fuoco.

• Se necessario, modificare l'impostazione della lunghezza focale.

• Ripetere queste regolazioni fino a quando l'inquadratura desiderata non risulta a fuoco.

• Avvitare le due viti. Verificare la messa a fuoco dell'immagine quando la cupola è in posizione. Se necessario, regolare la messa a fuoco. Attenzione I sensori dell'immagine CCD sono altamente sensibili e richiedono una cura particolare per garantire prestazioni adeguate ed una lunga durata. Non esporre i sensori alla luce diretta del sole od a condizioni di luminosità intensa in situazioni operative e non operative. Evitare di inquadrare luci intense nel campo visivo della telecamera.FlexiDome

| Manuale di installazione Bosch Security Systems | 2005-10 | V1.0 IT | 135 Chiusura dell'unità Una volta posizionata la telecamera ed eseguite tutte le regolazioni, chiudere l'unità.

• Inserire in posizione il separatore interno allineando la sua aletta sulla staffa della base.

• Posizionare sulla base l'anello di chiusura con la cupola. Se necessario, pulire la superficie con un panno morbido.

• Fissare l'anello di chiusura sulla base della telecamera ruotando in senso orario. .FlexiDome

| Manuale di installazione Bosch Security Systems | 2005-10 | V1.0 IT | 136 Impostazioni avanzate La telecamera FlexiDome

effettua normalmente riprese ottimali senza bisogno di ulteriori regolazioni. Tuttavia, sono disponibili impostazioni avanzate che consentono di ottenere prestazioni ottimali in condizioni particolari. I menu principali sono il menu Mode e il menu Installer. Il menu Main consente di selezionare ed impostare le funzioni di miglioramento dell'immagine per ciascuna modalità. Se non si è soddisfatti delle modifiche apportate, è sempre possibile ripristinare i valori predefiniti di fabbrica. Nel menu Installer è possibile specificare le impostazioni per l'installazione. I menu Mode e Installer contengono funzioni dirette o menu secondari per la definizione di impostazioni avanzate. Accesso e navigazione dei menu Cinque tasti consentono di navigare nei diversi menu. Per accedere ai menu, premere il tasto centrale menu/selezione. Il menu principale viene visualizzato a video (OSD). Usare i tasti freccia per la navigazione. Quando il collegamento di comunicazione Bilinx™ è attivo, i pulsanti sulla telecamera sono disabilitati. È possibile impostare Bilinx™ in modo che i pulsanti della telecamera siano disabilitati anche quando Bilinx™ non sta attivamente controllando la telecamera. In tal modo si prevengono eventuali modifiche non autorizzate alle impostazioni della telecamera.FlexiDome

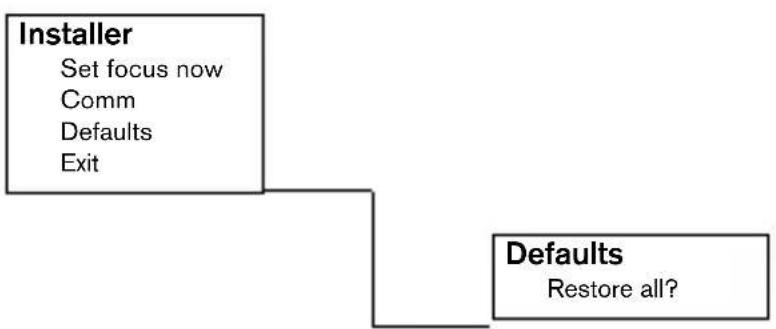

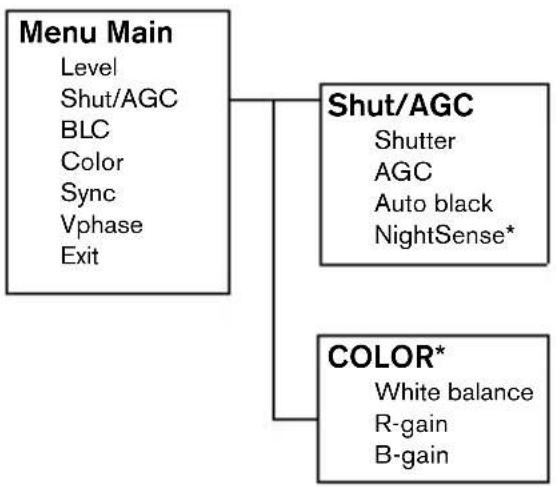

| Manuale di installazione Bosch Security Systems | 2005-10 | V1.0 IT | 137 Struttura dei menu

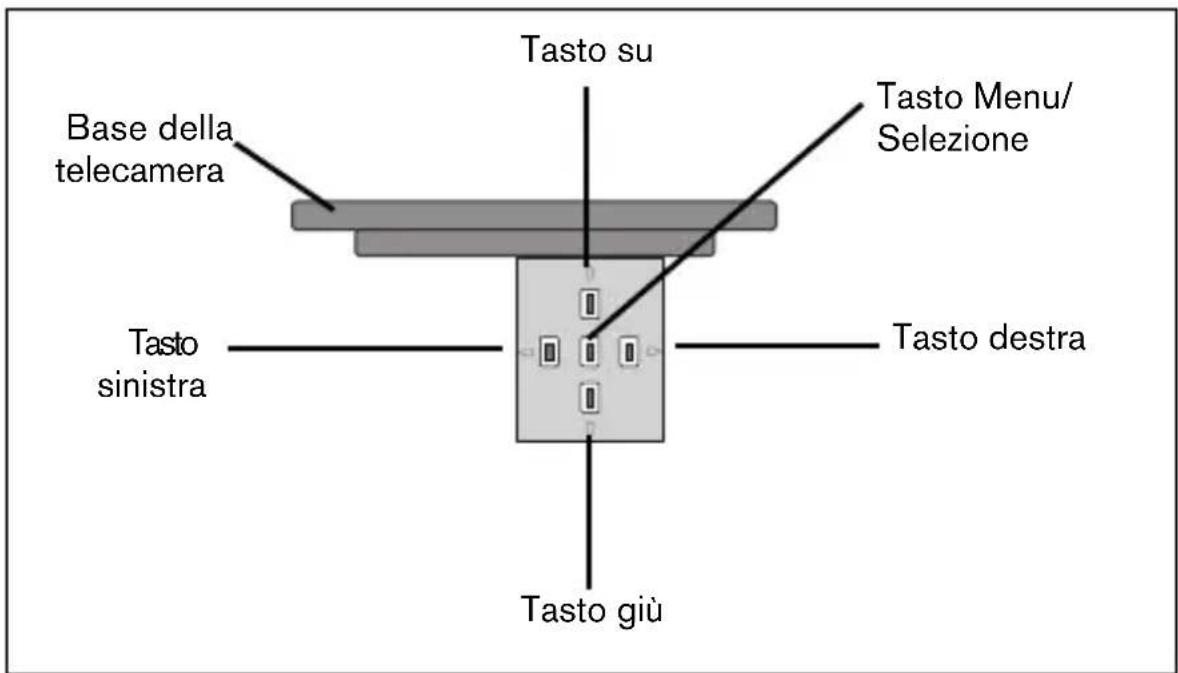

| Manuale di installazione Bosch Security Systems | 2005-10 | V1.0 IT | 138 Come accedere ai menu Uso dei 5 tasti

• Premere il pulsante menu/selezione per accedere ai menu e per spostarsi al menu precedente od a quello successivo.

• Premere e tenere premuto per circa 1,5 secondi il tasto menu/selezione per accedere al menu Installer.

• Premere i pulsanti freccia su/giù per scorrere il menu verso l'alto o verso il basso.

• Premere i pulsanti freccia sinistra/destra per spostarsi tra le opzioni o le impostazioni.

• All'interno di un menu, premere 2 volte in rapida successione il tasto menu/selezione per ripristinare i valori predefiniti della voce selezionata.

• Per chiudere tutti i menu aperti, selezionare Exit e tenere premuto il tasto menu/selezione finché il menu non viene chiuso. Tasto Menu/ Selezione Tasto destra Tasto giù Tasto su Tasto sinistra Base della telecameraFlexiDome

| Manuale di installazione Bosch Security Systems | 2005-10 | V1.0 IT | 139 Menu Main

• Solo nella versione a colori della telecamera. Se la telecamera a colori è in modalità monocromatica, tutte le opzioni di menu relative al colore sono disattivate e pertanto inaccessibili. Sottomenu Shutter/AGC Funzione Selezione Descrizione LEVEL -15 - 0 - +15 Selezionare per regolare il livello dell'uscita video. SHUT/AGC Vedi sottomenu Selezionare per accedere ai menu Shutter e Automatic Gain Control. BLC ON, OFF Se BLC è impostato su ON, il livello del video viene ottimizzato in base all'area dell'immagine selezionata. Le zone esterne a quest'area potrebbero risultare sottoesposte o sovraesposte (si tratta di una condizione normale). COLOR* ATW ATB HOLD Vedi sottomenu Selezionare per accedere al menu di controllo del colore.

INTERNAL Selezionare LINE LOCK per un funzionamento bloccato alla frequenza di alimentazione. Selezionare INTERNAL per un funzionamento con sincronizzazione interna (selezionato automaticamente con l'alimentazione DC). VPHASE 0, 2, … 358° Consente di regolare l'offset della fase verticale (in modalità LINE LOCK e con una frequenza di alimentazione valida rilevata). EXIT Selezionare per uscire dal menu. Funzione Selezione Descrizione SHUTTER AES, FL •AES - shutter automatico: regolazione automatica della velocità ottimale dello shutter.

• FL - modalità senza flicker che consente di evitare interferenze da parte di sorgenti di luce (solo per ottiche Video Iris e DC Iris). AGC ON/OFF Controllo guadagno automatico. Autoblack ON/OFF La funzione Autoblack incrementa automaticamente la visibilità dei dettagli.FlexiDome

| Manuale di installazione Bosch Security Systems | 2005-10 | V1.0 IT | 140

• Solo nella versione a colori della telecamera. Nota Se la funzione NightSense™ è attiva, è possibile che l'immagine risulti disturbata o presenti delle macchie. Se la telecamera a colori è in modalità monocromatica, tutte le opzioni di menu relative al colore sono disattivate e pertanto inaccessibili. Sottomenu Color*

• Solo nella versione a colori della telecamera. ** Occorre modificare il bilanciamento del punto bianco solo in condizioni speciali. NIGHTSENSE* AUTO FORCED OFF Nightsense™ estende le prestazioni della telecamera in condizioni di scarsa illuminazione.

• In modalità AUTO, la telecamera passa automaticamente in monocromia in condizioni di scarsa illuminazione.

• In modalità FORCED, la telecamera rimane in monocromia. EXIT Selezionare per uscire dal menu. Funzione Selezione Descrizione WHITE BALANCE ATW AWB HOLD

• ATW: il bilanciamento automatico del bianco consente alla telecamera di eseguire regolazioni costanti del colore per una riproduzione ottimale.

• AWB HOLD: salvataggio delle impostazioni dei colori, la funzione ATW è disabilitata. RED gain** -5 - 0 - +5 Bilanciamento predefinito dell'allineamento del punto bianco (riducendo il rosso si introduce più ciano). BLUE gain** -5 - 0 - +5 Bilanciamento predefinito dell'allineamento del punto bianco (riducendo il blu si introduce più giallo). EXIT Selezionare per uscire dal menu.FlexiDome

| Manuale di installazione Bosch Security Systems | 2005-10 | V1.0 IT | 141 Impostazioni di installazione Menu Installer Procedura di regolazione degli obiettivi con DC Iris:

1. Sbloccare la vite di blocco della messa a fuoco.

2. Accedere al sottomenu SET BACK FOCUS NOW.

3. Regolare la messa a fuoco come necessario.

4. Stringere la vite di blocco della messa a fuoco.

Sottomenu Defaults Comunicazione per il controllo della telecamera La telecamera include un ricetrasmettitore su coassiale. Se usata con box interfaccia VP-CFGSFT, la telecamera può essere regolata dall'estremità del cavo coassiale. È possibile accedere a tutti i menu in remoto ed avere il controllo totale della telecamera. Con questo tipo di comunicazioni è inoltre possibile disattivare i pulsanti sulla telecamera. Per evitare di perdere la comunicazione con una telecamera installata, la selezione Communication ON/OFF non è disponibile quando si usa il controllo remoto. È possibile accedere a questa funzione solo tramite i pulsanti sulla telecamera. Funzione Selezione Descrizione SET FOCUS NOW Consente di aprire completamente l'iris dell'obiettivo. Regola la messa a fuoco dell'obiettivo. COMM ON, OFF Comunicazione Bilinx ON/OFF. DEFAULTS Vedi sottomenu Ripristina le impostazioni predefinite per tutte le modalità. EXIT Selezionare per uscire dal menu. Funzione Selezione Descrizione ALL DEFAULTS Selezionare per ripristinare le impostazioni predefinite. Viene visualizzata una schermata di conferma. Attendere 5 secondi per consentire alla telecamera di ottimizzare l'immagine dopo il ripristino dei valori predefiniti. EXIT Selezionare per uscire dal menu.FlexiDome

| Manuale di installazione Bosch Security Systems | 2005-10 | V1.0 IT | 142 Caratteristiche tecniche Modello VDC- 445V0x-10 VDC- 445V0x-20 VDC- 345V0x-10 VDC- 345V0x-20 Standard PAL NTSC CCIR EIA Pixel attivi 752x582 768x492 752x582 768x492 Illuminazione min < 1,0 lux < 0,4 lux (NightSense attivato) < 0,2 lux Risoluzione 540 TVL 570 TVL Tensione nominale di alimentazione 24 VAC o 12 VDC 12-28 VAC (50/60 Hz) 11-36 VCC Tutte le versioni Sensore immagine CCD a trasferimento di linea SNR > 50 dB Uscita video 1 Vpp, 75 Ohm Sincronizzazione Internal o Line-Lock selezionabile Shutter AES (da 1/60 (1/50) a 1/100000), senza flicker selezionabile Auto black On/Off (selezionabile) AGC AGC On (20 dB) o Off selezionabile Contour Incremento della nitidezza BLC Possibilità di attivare/disattivare BLC Bilanciamento del bianco* Automatico da 2500 a 9000 K (in modalità AWB hold) Obiettivo Varifocal integrato con DC Iris Consumo energetico < 5 W Dimensioni 58 x 66 x 122 mm (AxPxL) Peso 550 g Temperatura di esercizio -10° a 45° C Comandi OSD con operazioni softkeyFlexiDome

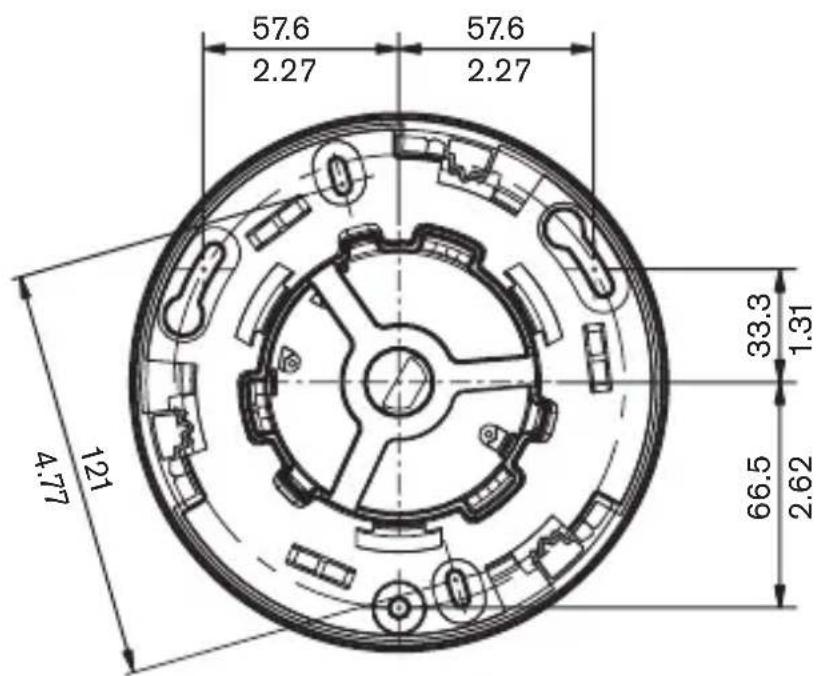

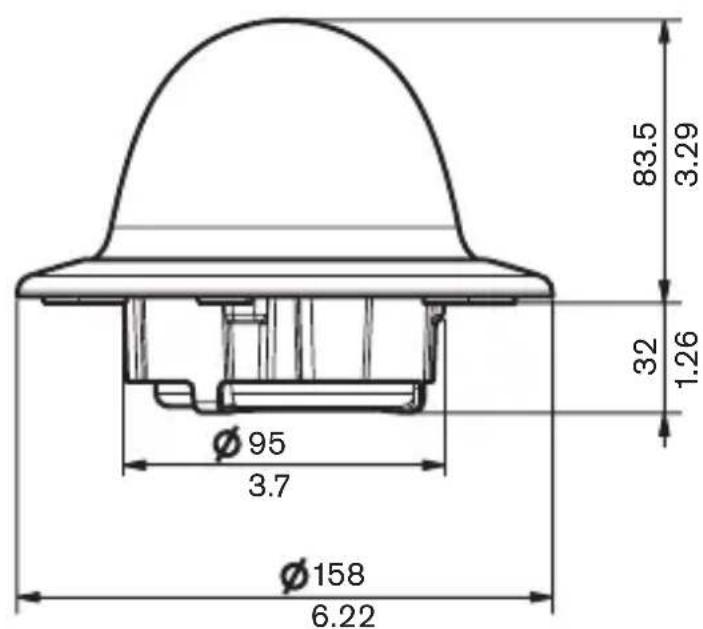

| Manuale di installazione Bosch Security Systems | 2005-10 | V1.0 IT | 143 Dimensioni in mm

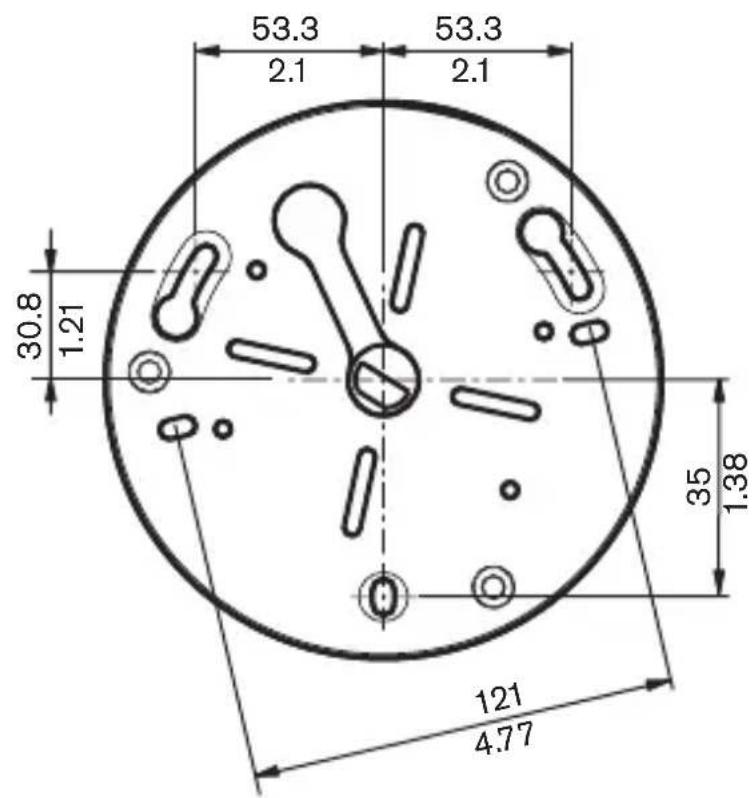

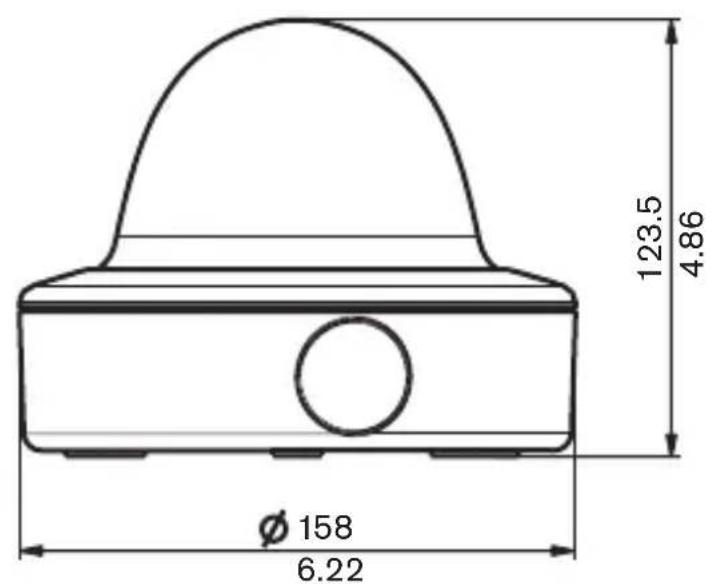

| Manuale di installazione Bosch Security Systems | 2005-10 | V1.0 IT | 144 Dimensioni con la scatola per il montaggio su superficie (mm/pollici)

| Manuale di installazione Bosch Security Systems | 2005-10 | V1.0 IT | 145 Accessori Trasformatori

• VP-CFGSFT Software e box interfaccia per comunicazioni Bilinx™FlexiDome
