GEBRUIKSAANWIJZING VDC455V0410 BOSCH

| Gebruikershandleiding

Bosch Security Systems | 2005-10 | V1.0

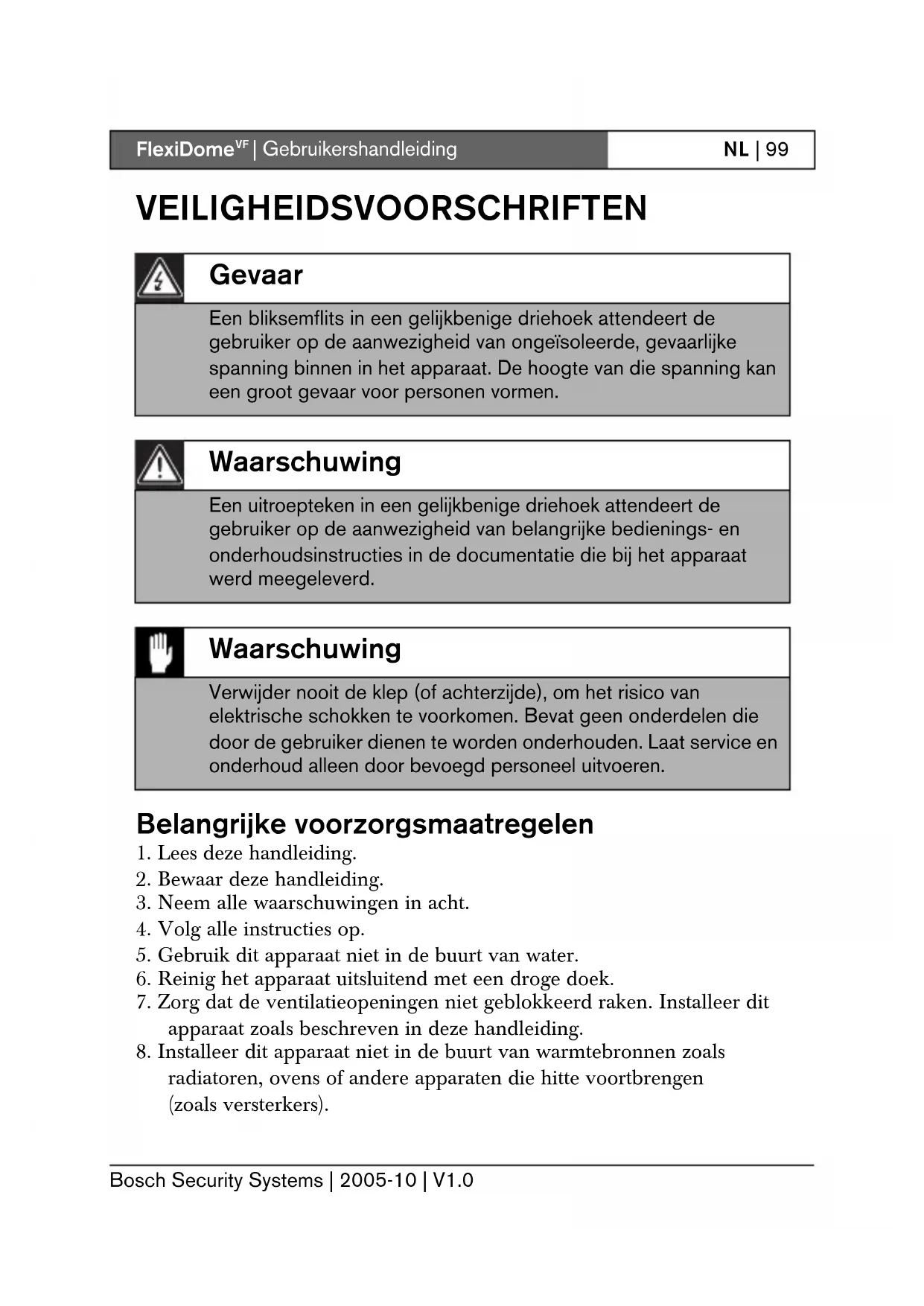

VEILIGHEIDSVOORSCHRIFTEN Belangrijke voorzorgsmaatregelen

1. Lees deze handleiding.

2. Bewaar deze handleiding.

3. Neem alle waarschuwingen in acht.

4. Volg alle instructies op.

5. Gebruik dit apparaat niet in de buurt van water.

6. Reinig het apparaat uitsluitend met een droge doek.

7. Zorg dat de ventilatieopeningen niet geblokkeerd raken. Installeer dit

apparaat zoals beschreven in deze handleiding.

8. Installeer dit apparaat niet in de buurt van warmtebronnen zoals

radiatoren, ovens of andere apparaten die hitte voortbrengen

(zoals versterkers).

Een bliksemflits in een gelijkbenige driehoek attendeert de

gebruiker op de aanwezigheid van ongeïsoleerde, gevaarlijke

spanning binnen in het apparaat. De hoogte van die spanning kan

een groot gevaar voor personen vormen.

Een uitroepteken in een gelijkbenige driehoek attendeert de

gebruiker op de aanwezigheid van belangrijke bedienings- en

onderhoudsinstructies in de documentatie die bij het apparaat

Verwijder nooit de klep (of achterzijde), om het risico van

elektrische schokken te voorkomen. Bevat geen onderdelen die

door de gebruiker dienen te worden onderhouden. Laat service en

onderhoud alleen door bevoegd personeel uitvoeren.FlexiDome

| Gebruikershandleiding

9. Houd er rekening mee dat de gepolariseerde stekker of aardingsstekker

specifiek is ontworpen voor veiligheidsdoeleinden. Een gepolariseerde

stekker heeft twee pennen, een brede en een smallere. Een geaarde

stekker heeft twee pennen en een derde pin voor de aarding. De brede

pennen en de aanwezigheid van de derde pin zijn ontworpen voor uw

veiligheid. Neem voor advies contact op met een elektricien als de

geleverde stekker niet in het stopcontact past.

10. Zorg dat er niet op de voedingskabel kan worden gelopen en dat deze

niet kan worden afgeklemd, met name bij de stekkers, de stopcontacten

en het punt waar de kabel het apparaat verlaat.

11. Maak uitsluitend gebruik van toebehoren en accessoires die door de

fabrikant worden aanbevolen.

12. Haal bij onweer of als u het apparaat een lange tijd niet gebruikt de

stekker uit het stopcontact.

13. Laat onderhoud over aan professionele onderhoudsmonteurs.

Reparatie is noodzakelijk wanneer het apparaat beschadigd is

(bijvoorbeeld een beschadigde netkabel of -stekker), wanneer er

vloeistof in het apparaat is gelekt of voorwerpen in het apparaat zijn

gevallen, wanneer het apparaat is blootgesteld aan vocht of regen,

wanneer het apparaat niet normaal functioneert of wanneer het is

14. De elektrische installatie van het gebouw dient voorzien te zijn van een

alpolige hoofdschakelaar met een contactafstand van ten minste 3 mm

Stel dit apparaat niet bloot aan regen of vocht, om het risico op

brand of elektrische schokken te vermijden. Zet daarom ook geen

voorwerpen op dit apparaat die met water zijn gevuld, zoals vazen.

De laagspanningsvoeding moet voldoen aan EN/UL 60950. De

voedingseenheid moet voldoen aan SELV-LPS of SELV - klasse 2

(Safety Extra Low Voltage - Limited Power Source).FlexiDome

| Gebruikershandleiding

Dit apparaat is getest en voldoet aan de limieten die zijn vastgesteld

voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de

FCC-regels. Deze limieten zijn vastgesteld ten behoeve van een redelijke

beveiliging tegen schadelijke interferentie in een huiselijke omgeving.

Dit apparaat genereert en gebruikt radiofrequentie-energie en kan

radiofrequentie-energie uitstralen. Het apparaat kan ook schadelijke

interferentie van radiocommunicatie veroorzaken als het niet wordt

geïnstalleerd en gebruikt overeenkomstig de instructies. Garantie dat

in een bepaalde situatie geen interferentie zal plaatsvinden, wordt echter

niet gegeven. Als dit apparaat schadelijke interferentie van radio- en

televisieontvangst veroorzaakt, hetgeen is vast te stellen door het apparaat

uit en in te schakelen, kan de gebruiker een of meer van de volgende

maatregelen nemen om dit probleem op te lossen:

• Draai of verplaats de ontvangstantenne.

• Vergroot de afstand van het apparaat tot de ontvanger.

• Sluit het apparaat aan op een stopcontact in een andere groep dan

die waarop de ontvanger is aangesloten.

• Raadpleeg de leverancier of een ervaren radio- of tv-technicus.

Elke wijziging of aanpassing van de apparatuur, die niet expliciet door

Bosch is goedgekeurd, kan het recht van de gebruiker om de apparatuur te

bedienen, tenietdoen. Als u meer wilt weten of een vertegenwoordiger wilt

spreken, kunt u contact opnemen met de dichtstbijzijnde vestiging van

Bosch Security Systems. Of kijk op onze website: www.boschsecurity.nlFlexiDome

| Installatiehandleiding

bestaat uit een kleine, onopvallende dome met daarin een

hoogwaardige 1/3-inch kleurencamera met geïntegreerd varifocaal

objectief. De geïntegreerde eenheid is bevestigd op een aansluitdoos, aan

de wand of aan het plafond. De robuuste constructie van de behuizing en

de dome van polycarbonaat beschermen de cameramodule tegen

De camera werkt met geavanceerde digitale signaalverwerking voor een

uitstekende beeldkwaliteit onder alle lichtomstandigheden. De

camera is eenvoudig te installeren en klaar voor gebruik.

Deze camera biedt de beste oplossing voor veeleisende omstandigheden

Enkele productkenmerken:

• Dome van polycarbonaat

• Resolutie van 540 TVL voor kleurencamera's

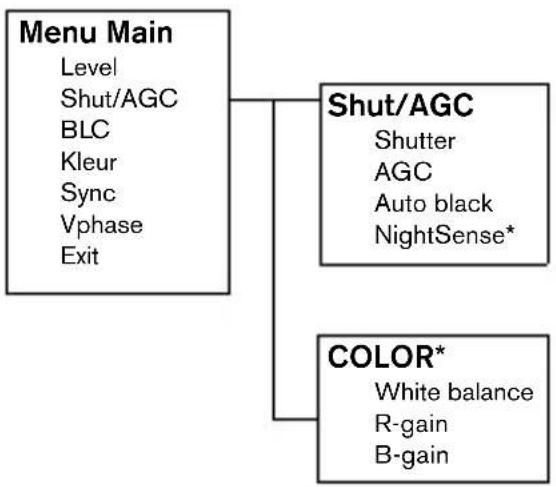

• Schermmenu voor instellingen

-camera is leverbaar in kleur en zwart/wit-uitvoering.FlexiDome

| Installatiehandleiding

Bosch Security Systems | 2005-10 | V1.0

Overzicht typenummers

Pak de apparatuur voorzichtig uit en ga er voorzichtig mee om. De

• Geïntegreerde FlexiDome-camera

• Montageset met bevestigingsmiddelen

• Installatiehandleiding

Als apparatuur blijkt te zijn beschadigd tijdens transport, verpak het dan in

de oorspronkelijke verpakking en neem contact op met de vervoerder of

Objectief Varifocaal

Objectief Varifocaal

| Installatiehandleiding

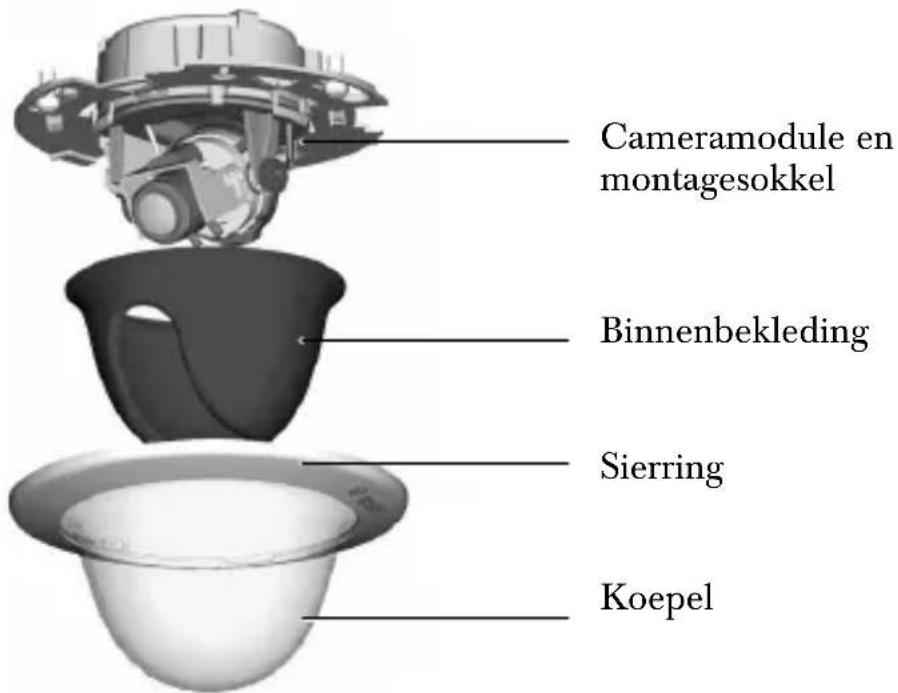

De camera/behuizing bestaat uit de volgende onderdelen:

Om het apparaat te demonteren gaat u als volgt te werk:

• Draai de sierring linksom om hem van de bajonet op de camerasokkel

• Verwijder de sierring met dome.

• Verwijder de binnenbekleding door deze van de sokkel los te trekken.

Het apparaat mag uitsluitend door gekwalificeerd personeel worden

geinstalleerd. De installatie dient in overeenstemming met de ter plaatse

geldende richtlijnen voor elektrische apparatuur te worden uitgevoerd.

De cameramodule is een gevoelig apparaat en moet voorzichtig

worden behandeld. Laat het apparaat tijdens demontage niet vallen.

| Installatiehandleiding

Bosch Security Systems | 2005-10 | V1.0

Montage van het apparaat

Het apparaat kan op verschillende manieren worden gemonteerd,

afhankelijk van het soort oppervlak, of er een aansluitdoos wordt gebruikt

en of de aansluiting via de achterkant of de zijkant (opbouwmontage)

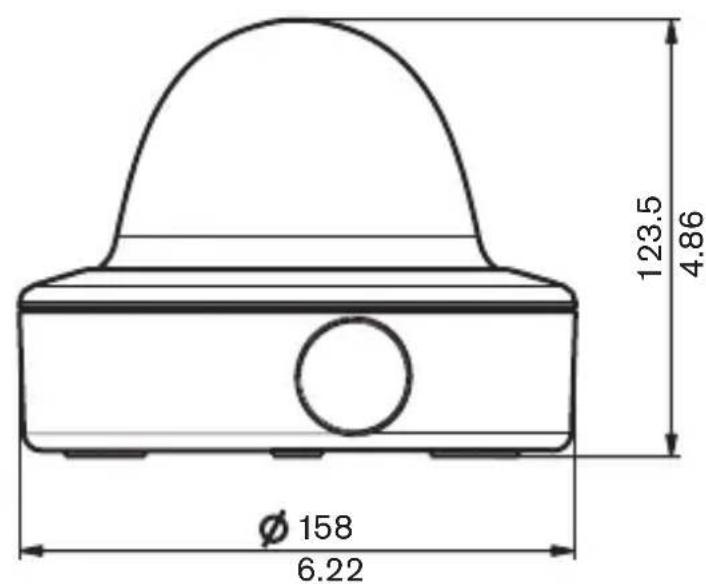

Als het apparaat bedoeld is voor opbouwmontage, dient u de afzonderlijk

verkrijgbare doos voor opbouwmontage (VDA-445SMB) te gebruiken en

het apparaat op die sokkel te monteren.

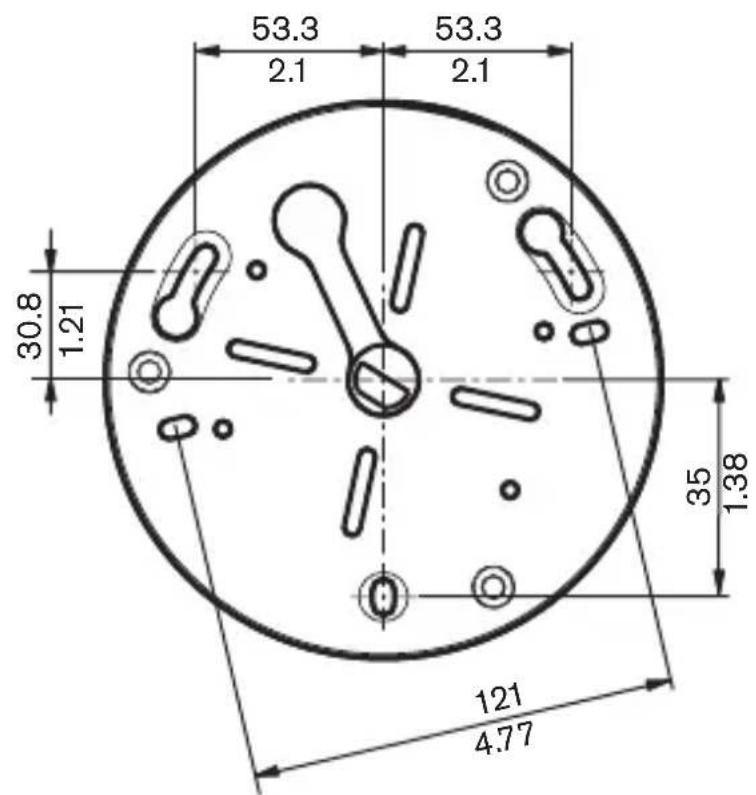

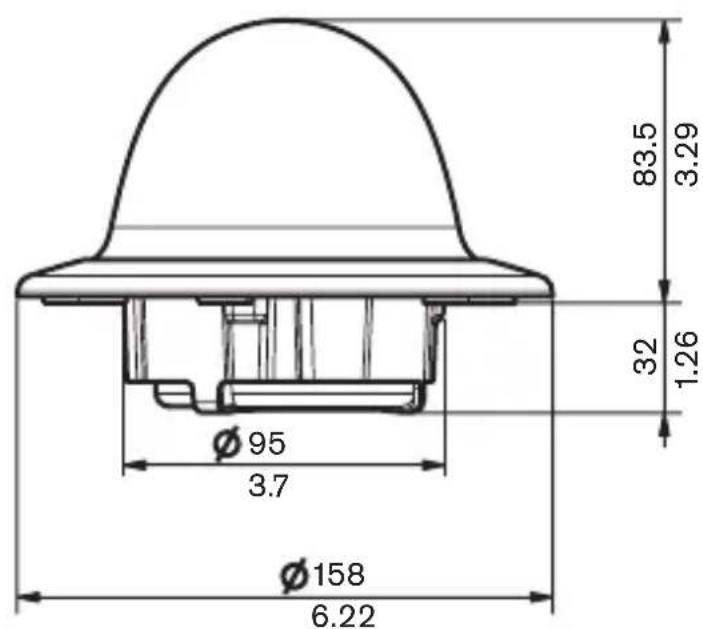

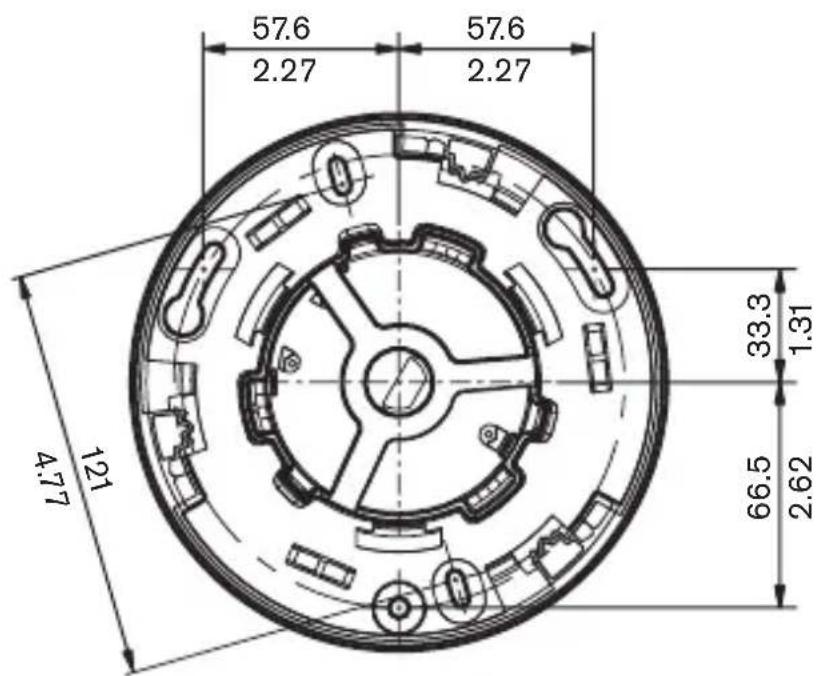

• Zie de maattekening voor de exacte positie van de schroefgaten en de

kabelopening voor de kabels.

• Draai twee schroeven gedeeltelijk in de spiegaten en gebruik ze tijdelijk

om de camera op te hangen tijdens het aansluiten.

De volgende afbeeldingen laten de verschillende manieren zien waarop

het apparaat kan worden gemonteerd.

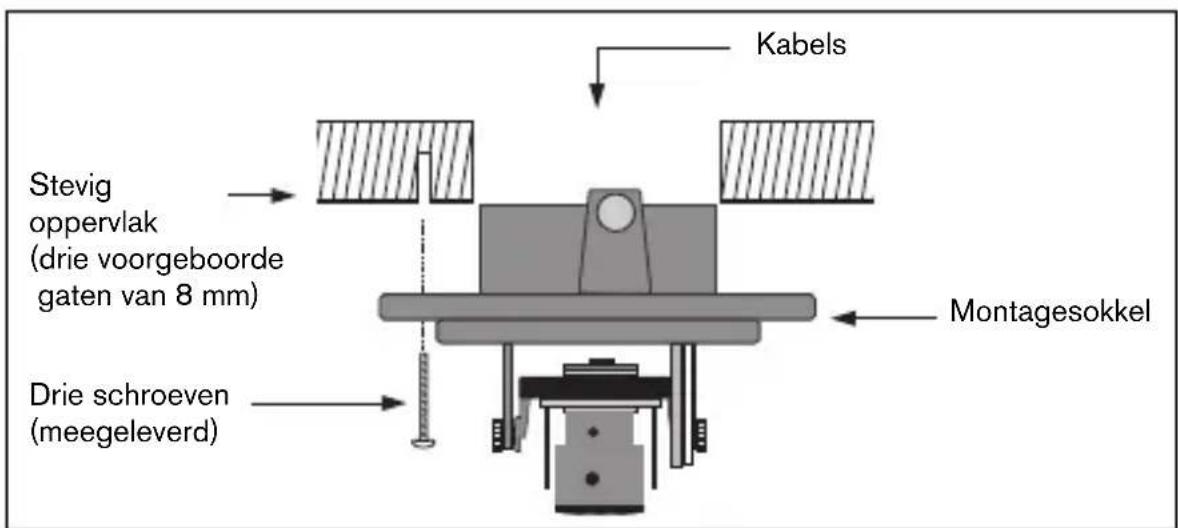

Afbeelding 1 Aansluiting aan de achterkant - hol oppervlak

Het apparaat mag alleen door gekwalificeerd personeel worden

geïnstalleerd. De installatie dient in overeenstemming met de ter

plaatse geldende richtlijnen voor elektrische apparatuur te worden

| Installatiehandleiding

Bosch Security Systems | 2005-10 | V1.0

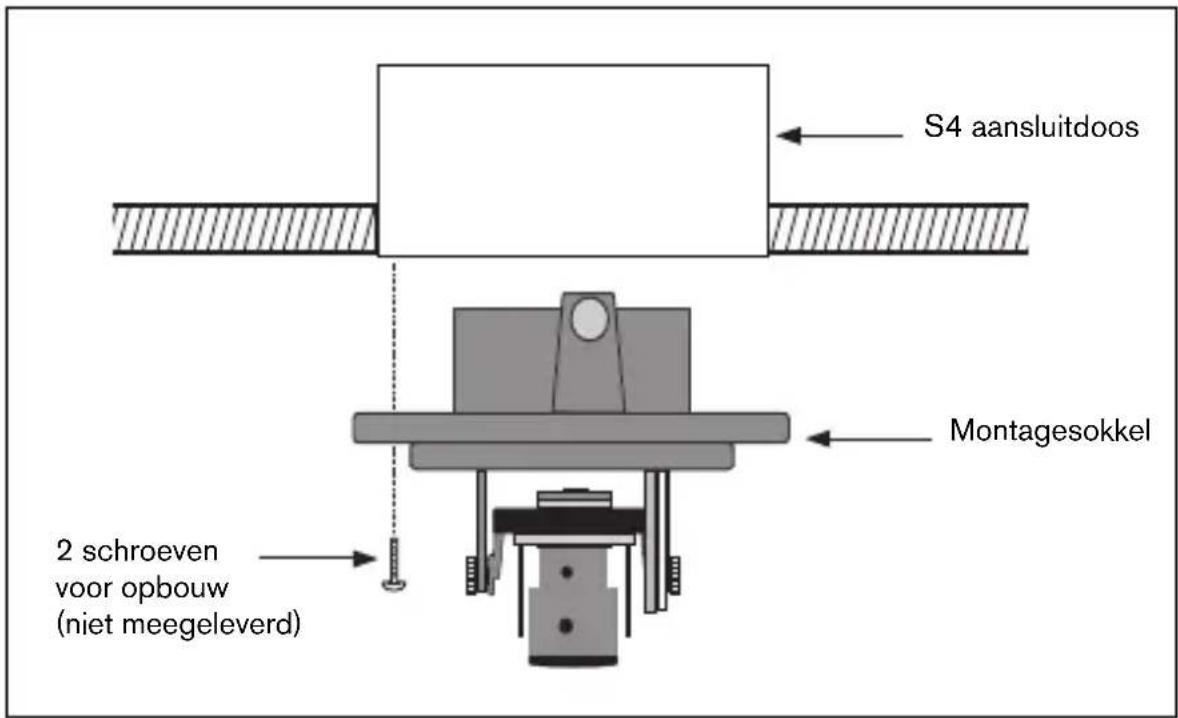

Afbeelding 2 Aansluiting op een aansluitdoos (4S)

Afbeelding 3 Opbouwmontage - aansluiting aan zijkant

| Installatiehandleiding

Bosch Security Systems | 2005-10 | V1.0

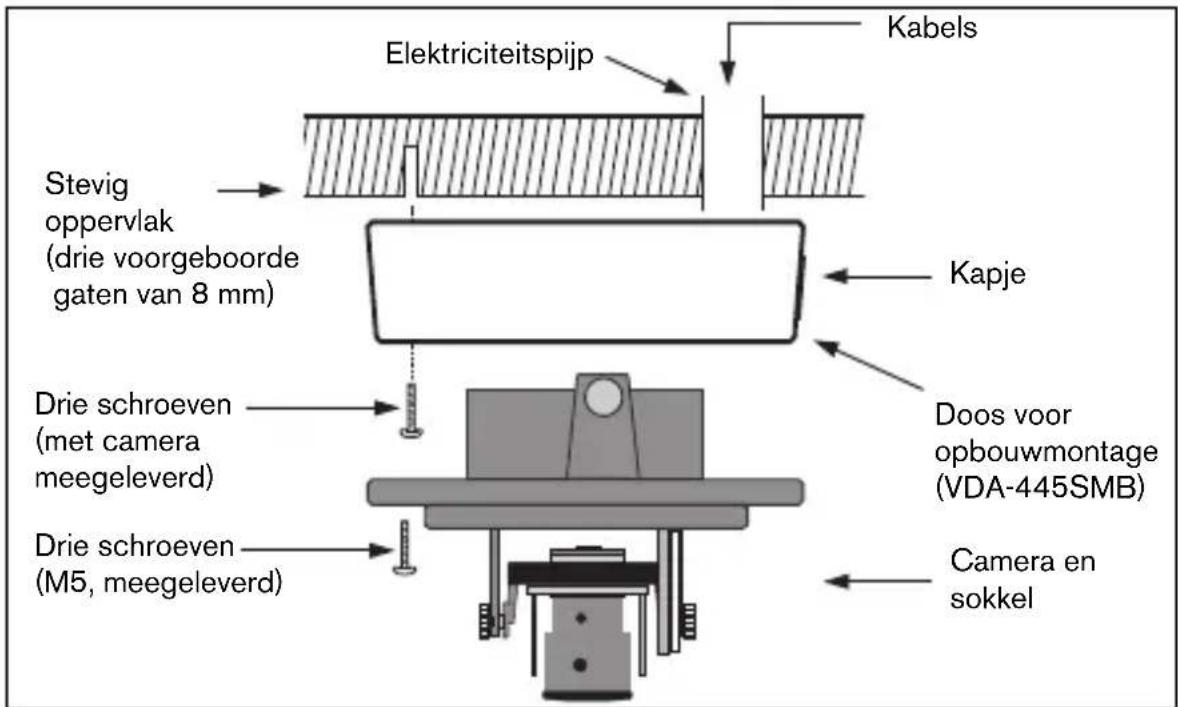

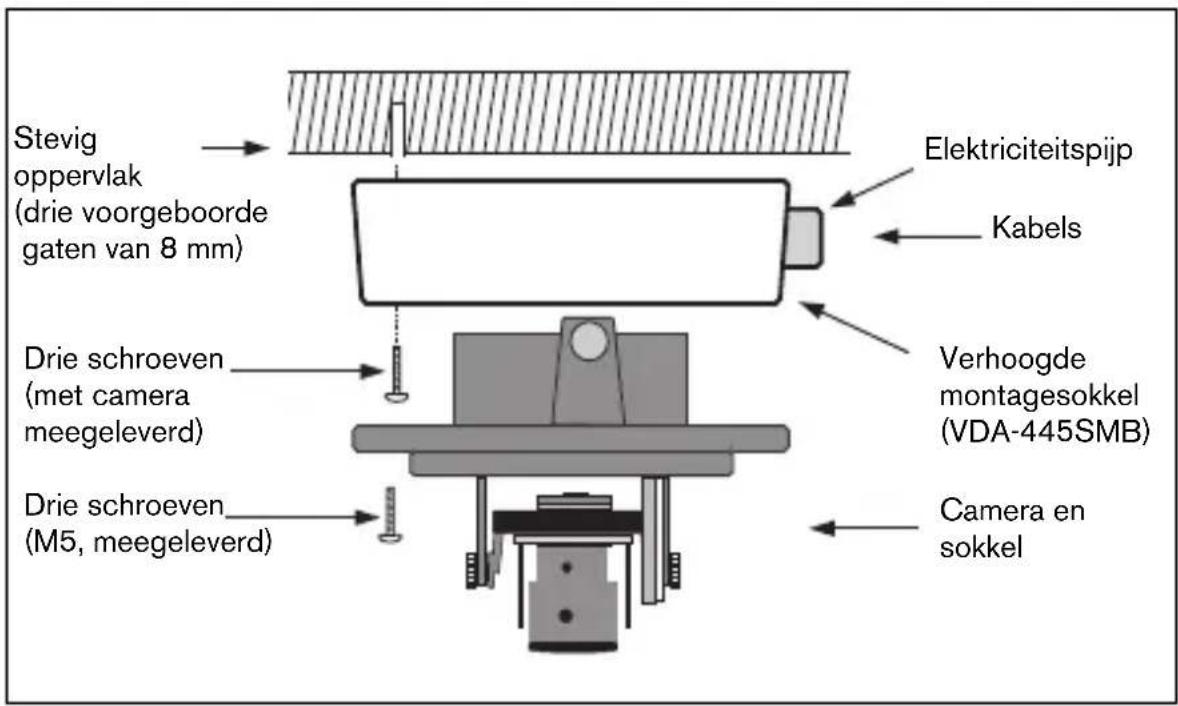

Afbeelding 4 Opbouwmontage - aansluiting aan achterkant

Bij gebruik van de doos voor opbouwmontage:

• Bij aansluiting aan de zijkant moet het kapje verwijderd worden dat de

opening aan de zijkant afdekt.

Bij aansluiting aan de achterkant kan het kapje op zijn plaats blijven.

• Bevestig de elektriciteitspijp aan de montagesokkel.

• Breng de aansluiting tot stand in de montagebehuizing.

| Installatiehandleiding

Bosch Security Systems | 2005-10 | V1.0

Aansluiting en instelling

Voedings- en videoaansluiting

Aan de kabelbundel zitten een BNC-connector waarop een

videocoaxkabel (met mannelijke BNC-connector) kan worden aangesloten

en twee gestripte voedingskabels voor laag voltage, die op een

voedingsaansluiting kunnen worden aangesloten. (Een UTP-adapter is als

accessoire verkrijgbaar zodat een UTP-videokabel op de BNC-connector

kan worden aangesloten.)

De eenvoudigste manier om de voedingskabels voor laag voltage en de

videoaansluiting aan te sluiten, is als volgt:

• Voer de bekabeling van het gebouw door de opening in het oppervlak

zodat de kabels vrij hangen.

• Draai de twee schroeven gedeeltelijk in de voorgeboorde gaten.

• Hang de montagesokkel met behulp van de spiegaten zolang aan één

schroef en kantel de sokkel enigszins om bij de kabelaansluitingen te

• Verbind de BNC-connector van de cameramodule met de videocoaxkabel.

• Verbind de gestripte voedingskabels met de voedingsaansluiting.

Bij DC-voeding is de polariteit niet van belang. Probeer, bij gebruik van

AC-voeding voor meer dan één camera, bij het aansluiten van elke camera

dezelfde polariteit toe te passen. Zo voorkomt u lopend beeld bij het

• Duw de aansluitingen terug door de opening in het oppervlak.

• Maak de montagesokkel met de drie schroeven goed vast aan het

Voordat u verdergaat, dient u er zeker van te zijn dat de kabel die

op het apparaat wordt aangesloten niet met een voedingsbron is

verbonden. Controleer of het voltage van het apparaat

overeenkomt met de netspanning.FlexiDome

| Installatiehandleiding

Om het instellen van de camera gemakkelijker te maken, kunt u een

monitor aansluiten op de aansluiting voor een miniplug van 2,5 mm op de

printplaat. Deze aansluiting geeft een gecombineerd videosignaal (met

synchronisatie). Om deze verbinding te maken kunt u een optionele kabel

(artikelnummer S1460) gebruiken.

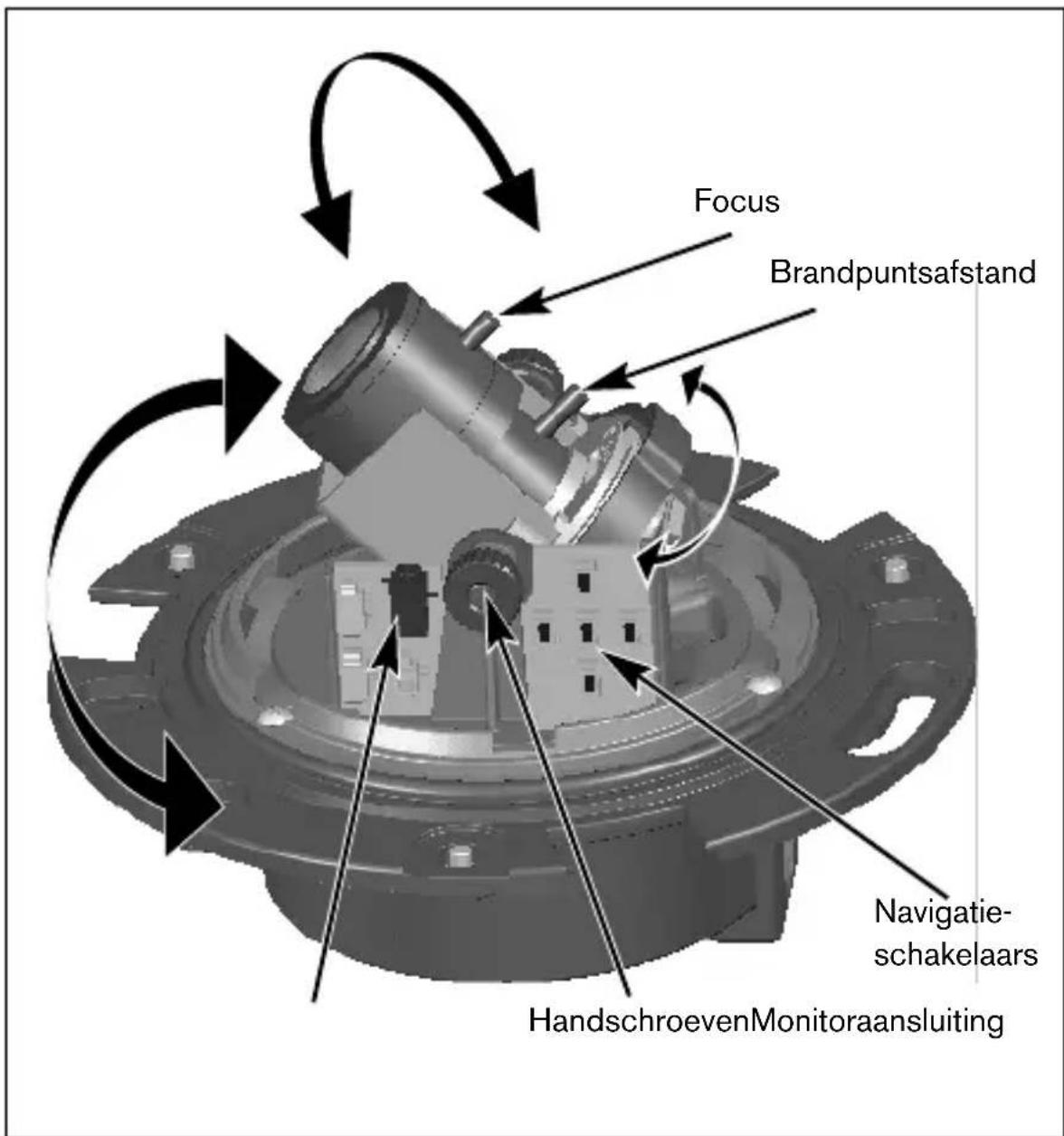

HandschroevenMonitoraansluiting

| Installatiehandleiding

De camerapositie instellen

De fysieke standaardpositie van de camera is dat de bovenkant van het

beeld met de aanduiding TOP overeenkomt.

De positie van de cameramodule kan langs drie assen worden ingesteld.

Zorg ervoor dat het op de monitor getoonde beeld horizontaal staat

wanneer u de camerapositie instelt. Zet de camera door middel van de

volgende stappen in de gewenste positie:

• Voor horizontale instelling (zwenken): draai de cameramodule in de

sokkel. Draai de cameramodule niet meer dan 360°.

• Voor verticale instelling (kantelen): draai de handschroeven los, plaats

de camera en draai de handschroeven dan voorzichtig aan om de

camera vast te zetten.

• Als de camera aan een schuinlopend plafond of een muur bevestigd is,

dient u de sokkel van het objectief zo ver te draaien als nodig is om het

op de monitor getoonde beeld horizontaal uit te lijnen. Draai de

cameramodule niet meer dan 340°.

Brandpuntsafstand instellen en scherpstellen

• Stel het zichtveld van het varifocaal objectief in: draai de schroef voor

de brandpuntsafstand los en draai het mechanisme tot het gewenste

beeld op de monitor te zien is. (Beeld wordt onscherp.)

• Stel het beeld op de monitor scherp door de scherpstelschroef los te

draaien en het mechanisme te draaien tot het beeld scherp is.

• Pas indien nodig de brandpuntsafstand aan.

• Herhaal deze twee instellingen totdat het gewenste beeld scherp is.

• Draai beide schroeven vast.

Controleer of het beeld scherp is als de dome op zijn plaats wordt

gehouden. Stel indien nodig opnieuw scherp.

De CCD-beeldsensoren zijn uiterst gevoelig. Voor goede

prestaties en een lange levensduur hebben ze speciale zorg

nodig. Stel ze niet bloot aan direct zonlicht of felle lampen, zowel

tijdens gebruik als wanneer de camera buiten gebruik is. Vermijd

felle lampen binnen het zichtveld van de camera.FlexiDome

| Installatiehandleiding

Bosch Security Systems | 2005-10 | V1.0

Het apparaat sluiten

Sluit het apparaat wanneer de camerapositie is ingesteld en alle instellingen

• Plaats de binnenbekleding en zorg ervoor dat de rug uitgelijnd is met

de beugel op de sokkel.

• Plaats de sierring met dome op de sokkel. (Reinig indien nodig het

oppervlak met een zachte doek.)

• Bevestig de sierring op de camerasokkel door deze rechtsom te

| Installatiehandleiding

Bosch Security Systems | 2005-10 | V1.0

Geavanceerde instellingen

Normaal gesproken geeft de FlexiDome

een optimaal beeld zonder dat

er verdere instellingen nodig zijn. Er zijn echter tevens geavanceerde

instellingsopties beschikbaar voor optimale prestaties van de camera onder

bijzondere omstandigheden. Er zijn twee menu's: het menu Main en het

In het menu Main kunt u voor elke bedieningsstand de beeldverbeterings-

functies selecteren en instellen. Als u niet tevreden bent over de

wijzigingen die u hebt toegepast, kunt u altijd de standaardinstellingen

voor de desbetreffende bedieningsstand herstellen.

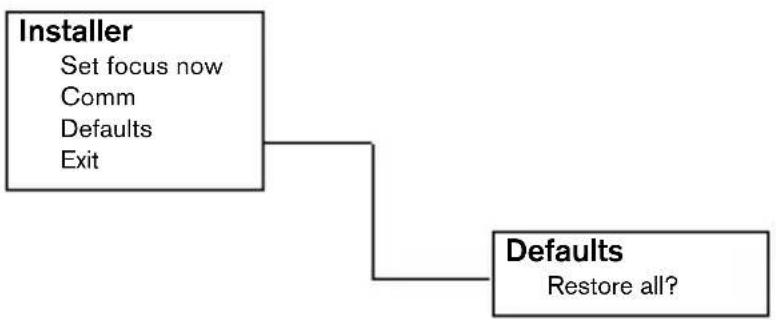

De camera beschikt tevens over het menu Installer waarin u instellingen

voor de installatie kunt invoeren.

De menu's Main en Installer bieden functies die rechtstreeks kunnen

worden geselecteerd of submenu's voor meer gedetailleerde instellingen.

Openen van en navigatie binnen menu's

Met behulp van vijf toetsen kunt u binnen de verschillende menu's

navigeren. Als u op de menu-/selectietoets drukt (in het midden) krijgt u

toegang tot de instellingsmenu's. Het menu Main wordt weergegeven op

het OSD. Gebruik de pijltoetsen om binnen het menu te navigeren.

Als de Bilinx™-communicatieverbinding actief is, zijn de toetsen op de

camera uitgeschakeld. U kunt Bilinx™ zo instellen dat de cameratoetsen

ook zijn geblokkeerd op het moment dat de camera niet door Bilinx™

wordt aangestuurd. Hiermee voorkomt u dat de camera-instellingen door

onbevoegden worden gewijzigd.FlexiDome

| Installatiehandleiding

* Alleen voor kleurenuitvoering van de camera.

| Installatiehandleiding

Bosch Security Systems | 2005-10 | V1.0

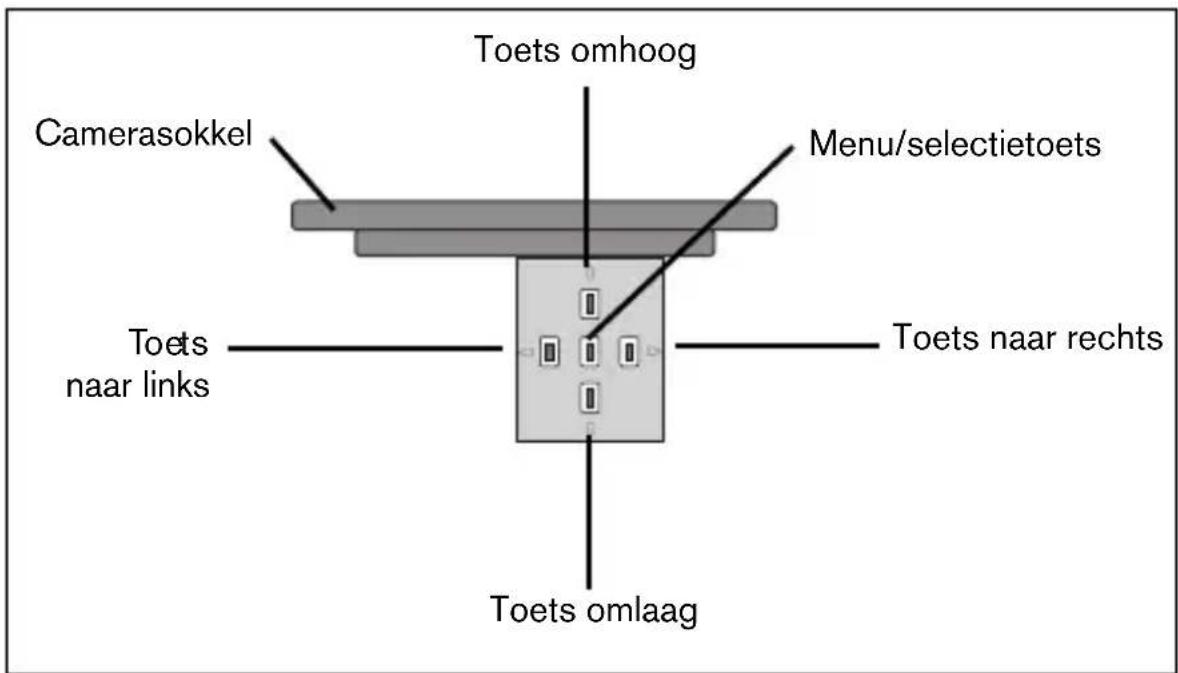

Tips voor menunavigatie

Gebruik van de vijf toetsen

• Druk op de menu/selectietoets om toegang te krijgen tot de menu's of

om naar het volgende of vorige menu te gaan.

• Druk gedurende ongeveer 1,5 seconde op de menu/selectietoets om

het menu Installer te openen.

• Gebruik de pijltoetsen omhoog/omlaag om binnen een menu te

• Gebruik de pijltoetsen links/rechts om opties te kiezen of parameters in

• Als u in een menu tweemaal snel op de menu/selectietoets drukt,

wordt voor het geselecteerde item de fabrieksinstelling hersteld.

• Als u in één keer alle menu's wilt afsluiten, selecteert u de optie Exit en

houdt u de menu/selectietoets ingedrukt totdat de menu's niet langer

| Installatiehandleiding

* Alleen voor kleurenuitvoering van de camera. Als een kleurencamera in

de zwart/wit-stand is ingeschakeld, worden alle menu-items die betrekking

hebben op kleurinstellingen uitgeschakeld; zij kunnen dus niet worden

Submenu Shutter/AGC Functie Selectie Beschrijving

LEVEL -15 - 0 - +15 Hiermee stelt u het video-uitgangsniveau in.

AGC Kies submenu. Selecteren om het menu Shutter / Automatic Gain te

BLC ON, OFF Als de tegenlichtcompensatie is ingeschakeld (ON)

wordt het videoniveau geoptimaliseerd voor het

geselecteerde gedeelte van het beeld. De delen buiten

dit gebied kunnen onderbelicht of overbelicht zijn (dat

is een normaal verschijnsel).

COLOR* ATW ATB HOLD Kies submenu

Selecteren om het menu voor kleurinstellingen te

SYNC LINE LOCK INTERNAL Kies LINE LOCK voor synchronisatie met de

voedingsfrequentie. Kies INTERNAL voor gebruik met

interne synchronisatie (automatisch geselecteerd bij

VPHASE 0, 2, … 358° Hiermee stelt u de verticale fase in (in de LINE LOCK-

stand en als er een geldige voedingsfrequentie is

EXIT Het menu sluiten.

Functie Selectie Beschrijving

SHUTTER AES, FL • AES (automatische sluiter): de camera stelt

automatisch de optimale sluitersnelheid in.

•FL: in deze stand (flakkervrij) wordt interferentie met

lichtbronnen vermeden (alleen gebruiken voor video-

iris- of DC-irisobjectieven).

AGC ON/OFF Automatische versterkingsregeling.

AUTOBLACK ON/OFF Auto Black-compensatie versterkt automatisch de

zichtbaarheid van details.FlexiDome

| Installatiehandleiding

Bosch Security Systems | 2005-10 | V1.0

* Alleen voor kleurenuitvoering van de camera.

Als NightSense™ is geactiveerd, ontstaat er mogelijk wat ruis of verschijnen

er mogelijk enige vlekken in het beeld. Dit is een normaal verschijnsel bij

Als een kleurencamera in de zwart/wit-stand is ingeschakeld, worden alle

menu-items die betrekking hebben op kleurinstellingen uitgeschakeld; zij

kunnen dus niet worden ingesteld.

* Alleen voor kleurenuitvoering van de camera.

** De compensatie van het witpunt hoeft alleen in speciale omgevingen te

AUTO FORCED OFF Nightsense™ zorgt ervoor dat de camera beter

presteert in omgevingen met een geringe hoeveelheid

•In AUTO mode, the camera automatically inches to

monochrome in low-light conditions.

•In de FORCED-stand blijft de camera werken met

hooggevoelige zwart-wit opnamen.

EXIT Het menu sluiten.

Functie Selectie Beschrijving

WHITE BALANCE ATW AWB HOLD

•ATW: in de ATW-stand (ATW = Auto Tracking

White balance) wordt de witbalans voortdurend

automatisch aangepast voor een optimale

•AWB HOLD: de ATW wordt gestopt en de

bijbehorende kleurinstellingen worden

EXIT Het menu sluiten.FlexiDome

| Installatiehandleiding

Het DC-irisobjectief instellen:

1. Draai de vergrendelingsschroef van de focus los.

2. In het menu is nu SET BACK FOCUS NOW gemarkeerd.

3. Draai aan de focusring voor de vereiste instelling.

4. Draai de vergrendelingsschroef van de focus vast.

5. Sluit de menuselectie af.

Externe camerabesturing

Deze camera is voorzien van een tranceiver voor coaxiale communicatie.

In combinatie met VP-CFGSFT kan de camera worden geregeld vanaf het

beginpunt van de coaxkabel. Alle menu's kunnen op afstand worden

geopend, zodat de camera volledig op afstand kan worden bediend. Het is

ook mogelijk om de bedieningstoetsen op de camera op afstand te

blokkeren. Om verlies van communicatie met een geïnstalleerde camera te

vermijden, is het niet mogelijk om op afstand de functie Communication

ON/OFF aan te sturen. Deze functie is alleen toegankelijk via de

Functie Selectie Beschrijving

SET FOCUS NOW Het objectief instellen om de iris volledig te openen. De

objectieffocus nu instellen.

COMM ON, OFF Bilinx-communicatie ON/OFF (Aan/uit).

Hiermee worden de fabriekswaarden hersteld voor alle

EXIT Het menu sluiten.

Functie Selectie Beschrijving

ALL DEFAULTS Hiermee herstelt u de fabrieksinstellingen. Er verschijnt

een bevestigingsscherm. Na de reset moet u de camera

5 seconden de tijd geven om het beeld te optimaliseren.

EXIT Het menu sluiten.FlexiDome

| Installatiehandleiding

Synchronisatie Interne vergrendeling of fasevergrendeling

Sluiter Keuze tussen AES (1/60 (1/50) tot 1/100000), flakkervrij

Autoblack (Autozwart) Keuze tussen aan en uit

Keuze tussen AGC Aan (20 dB) of Uit

Contour Scherptevergroting

BLC BLC (tegenlichtcompensatie) Aan of Uit

Witbalans* Automatisch 2500 - 9000K (met AWB hold-stand)

Objectief Geïntegreerd varifocaal met DC-iris

-10° tot 45° C Regeling OSD met tiptoetsbedieningFlexiDome

| Installatiehandleiding

| Installatiehandleiding

Bosch Security Systems | 2005-10 | V1.0

Afmetingen met doos voor opbouwmontage

| Installatiehandleiding

| Installatiehandleiding
