BEDIENUNGSANLEITUNG VDC455V0410 BOSCH

Bosch Security Systems | Okt. 2005 | V 1.0

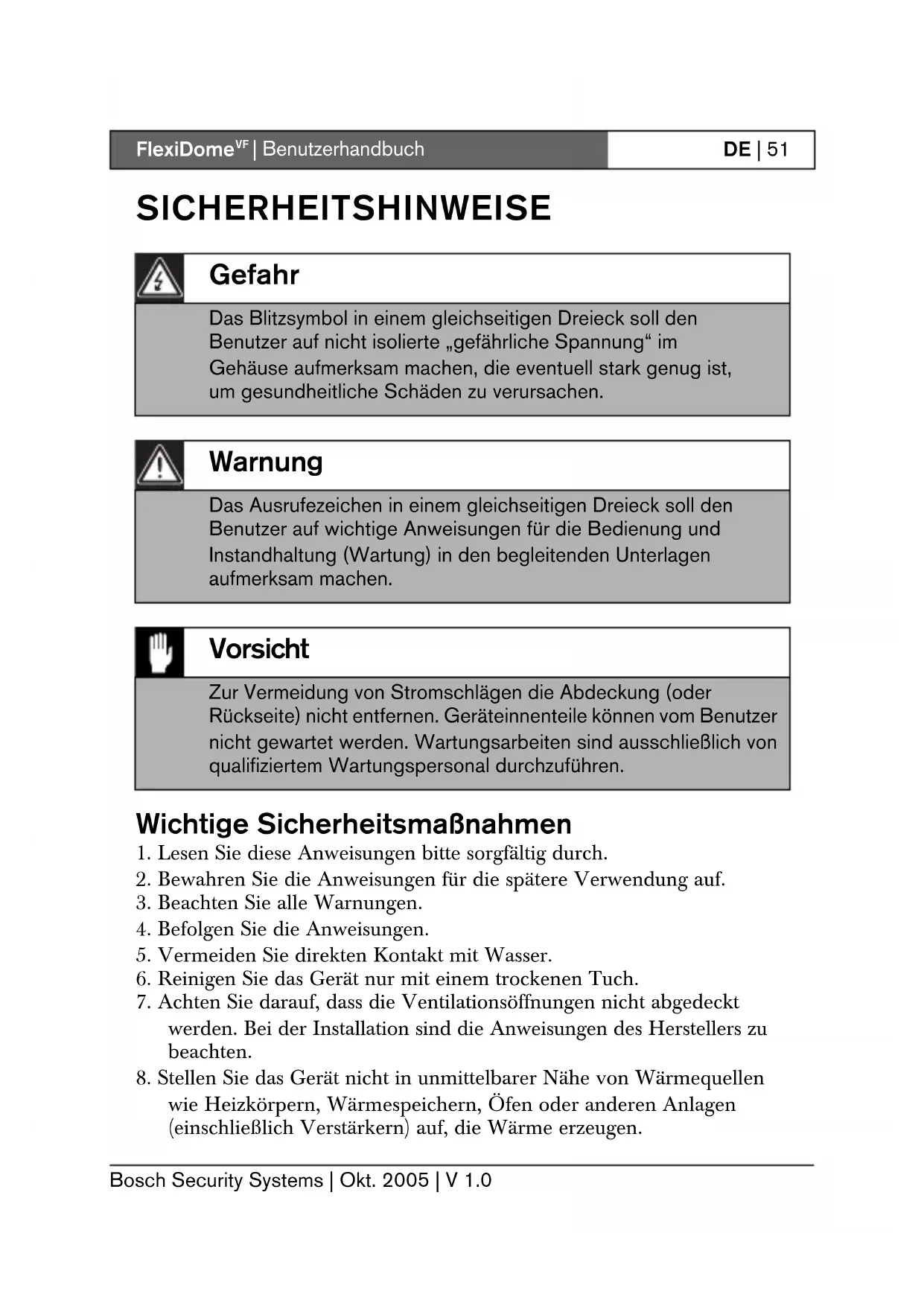

SICHERHEITSHINWEISE Wichtige Sicherheitsmaßnahmen

1. Lesen Sie diese Anweisungen bitte sorgfältig durch.

2. Bewahren Sie die Anweisungen für die spätere Verwendung auf.

3. Beachten Sie alle Warnungen.

4. Befolgen Sie die Anweisungen.

5. Vermeiden Sie direkten Kontakt mit Wasser.

6. Reinigen Sie das Gerät nur mit einem trockenen Tuch.

7. Achten Sie darauf, dass die Ventilationsöffnungen nicht abgedeckt

werden. Bei der Installation sind die Anweisungen des Herstellers zu

8. Stellen Sie das Gerät nicht in unmittelbarer Nähe von Wärmequellen

wie Heizkörpern, Wärmespeichern, Öfen oder anderen Anlagen

(einschließlich Verstärkern) auf, die Wärme erzeugen.

Das Blitzsymbol in einem gleichseitigen Dreieck soll den

Benutzer auf nicht isolierte „gefährliche Spannung“ im

Gehäuse aufmerksam machen, die eventuell stark genug ist,

um gesundheitliche Schäden zu verursachen.

Das Ausrufezeichen in einem gleichseitigen Dreieck soll den

Benutzer auf wichtige Anweisungen für die Bedienung und

Instandhaltung (Wartung) in den begleitenden Unterlagen

Zur Vermeidung von Stromschlägen die Abdeckung (oder

Rückseite) nicht entfernen. Geräteinnenteile können vom Benutzer

nicht gewartet werden. Wartungsarbeiten sind ausschließlich von

qualifiziertem Wartungspersonal durchzuführen.FlexiDome

Bosch Security Systems | Okt. 2005 | V 1.0

9. Beeinträchtigen Sie die Schutzfunktion des polarisierten oder geerdeten

Steckers nicht durch Manipulation am Stecker. Ein polarisierter Stecker

hat zwei Kontakte unterschiedlicher Breite. Ein geerdeter Stecker hat

zwei Kontakte und einen dritten Erdungsanschluss. Der längere Kontakt

beziehungsweise der Erdungsanschluss dienen Ihrer Sicherheit. Wenn

der mitgelieferte Stecker nicht zur Steckdose am Einsatzort passt, lassen

Sie sich von einem Elektriker beraten.

10. Achten Sie insbesondere im Bereich von Steckern, Steckdosen und am

Geräteausgang darauf, dass nicht auf das Netzkabel getreten oder dass

das Kabel nicht eingeklemmt werden kann.

11. Verwenden Sie ausschließlich vom Hersteller angegebene

Verlängerungskabel und entsprechendes Zubehör.

12. Trennen Sie das Gerät vom Stromnetz, wenn ein Gewitter aufkommt

oder Sie es für längere Zeit nicht benutzen möchten.

13. Wartungsarbeiten sind ausschließlich von qualifiziertem Wartungs-

personal durchzuführen. Wartungsarbeiten sind notwendig, wenn die

Anlage beschädigt wurde, beispielsweise bei einer Beschädigung des

Netzkabels oder -steckers, wenn Flüssigkeiten oder Gegenstände in das

Gerät gelangt sind, das Gerät Regen oder Nässe ausgesetzt war, es nicht

einwandfrei funktioniert oder wenn es fallengelassen wurde.

14. Die Elektroinstallation des Gebäudes muss eine Schalttafel mit einem

Kontaktabstand von mindestens 3 mm zwischen den einzelnen Polen

Das Gerät darf nicht Regen oder Nässe ausgesetzt werden, um

die Gefahr eines Brandes oder Stromschlags zu verringern.

Behälter mit Flüssigkeit, wie beispielsweise Vasen, dürfen

ebenfalls nicht auf dem Gerät abgestellt werden.

Das Niederspannungs-Netzteil muss EN/UL 60950 entsprechen.

Bei dem Netzteil muss es sich um eine Einheit gemäß SELV-LPS

oder SELV – Class 2 (Safety Extra Low Voltage - Limited Power

Bosch Security Systems | Okt. 2005 | V 1.0

Dieses Gerät wurde getestet und entspricht den Beschränkungen für

ein digitales Gerät der Klasse B entsprechend Abschnitt 15 der

FCC-Bestimmungen. Diese Beschränkungen sollen angemessenen

Schutz gegen schädliche Störungen beim Betrieb in einem Wohngebiet

gewährleisten. Dieses Gerät erzeugt und verwendet Funkwellen und kann

diese ausstrahlen. Bei unsachgemäßer Installation und Verwendung kann

es andere Funkkommunikation stören. Mögliche Störungen in speziellen

Installationen können jedoch nicht ausgeschlossen werden. Sollte das

Gerät die Funkkommunikation von Radios oder Fernsehgeräten stören,

was durch Aus- und Einschalten des Geräts überprüft werden kann, sollte

der Benutzer die Störungen anhand einer der folgenden Vorgehensweisen

• Richten Sie die Empfangsantenne neu aus bzw. stellen Sie sie um.

• Erhöhen Sie den Abstand zwischen Gerät und Empfänger.

• Schließen Sie das Gerät an eine Steckdose an, die nicht vom

Empfänger verwendet wird.

• Bitten Sie ggf. den Händler oder einen erfahrenen Radio- und

Fernsehtechniker bzw. Informationselektroniker um Hilfe.

Durch Änderungen oder Modifikationen des Geräts, die nicht

ausdrücklich von Bosch genehmigt wurden, kann die

Benutzerautorisierung für den Betrieb des Geräts erlöschen. Um

weitere Informationen zu erhalten bzw. persönlichen Kontakt zu

einem Vertreter aufzunehmen, wenden Sie sich bitte an die Bosch

Security Systems Niederlassung in Ihrer Nähe oder besuchen unsere

Website unter www.boschsecuritysystems.com.FlexiDome

| Installationshandbuch

Bosch Security Systems | Okt. 2005 | V 1.0

VF Kamera ist eine kleine, diskrete Überwachungskuppel,

die eine hoch leistungsfähige 1/3-Zoll-CCD-Kamera mit integriertem

Varifokalobjektiv umfasst. Die Kuppelkamera kann an einem Schaltkasten,

einer Wand oder der Decke montiert werden. Die robuste Bauweise des

Gehäuses und die Polykarbonat-Kuppel schützen das Kameramodul vor

Die integrierte moderne digitale Signalverarbeitung sorgt für

herausragende Bildqualität bei allen Lichtverhältnissen. Wegen ihrer

unkomplizierten Installation und Verwendung stellt die FlexiDome

VF Kamera auch für problematische Aufnahmesituationen im Innenbereich

die optimale Lösung dar.

Sie bietet u. a. folgende Funktionen:

• Polykarbonat-Kuppel

• Auflösung von 540 TVL für Farbkameras

• Bildschirmmenü zur Kameraeinrichtung

• Bilinx™ bidirektionale Koaxialkommunikation

VF Kamera ist als Farb- und Schwarzweißmodell erhältlich.FlexiDome

| Installationshandbuch

Bosch Security Systems | Okt. 2005 | V 1.0

Überblick – Typennummer

Packen Sie den Inhalt vorsichtig aus, und handhaben Sie das Gerät mit

äußerster Sorgfalt. Verpackungsinhalt:

• Integrierte FlexiDome Kamera

• Installationshandbuch

Falls das Gerät während des Transports beschädigt wurde, verpacken

Sie es wieder in der Originalverpackung, und benachrichtigen Sie den

Lieferdienst bzw. Lieferanten.

Standard CCIR EIA Betriebsspannung 24 VAC, 50 Hz oder 12 VDC 24 VAC, 60 Hz oder 12 VDC CCD-Typ 1/3 Zoll

Standard Farbe PAL Farbe NTSC Betriebsspannung 24 VAC, 50 Hz oder 12 VDC 24 VAC, 60 Hz oder 12 VDC CCD-Format 1/3 ZollFlexiDome

| Installationshandbuch

Bosch Security Systems | Okt. 2005 | V 1.0

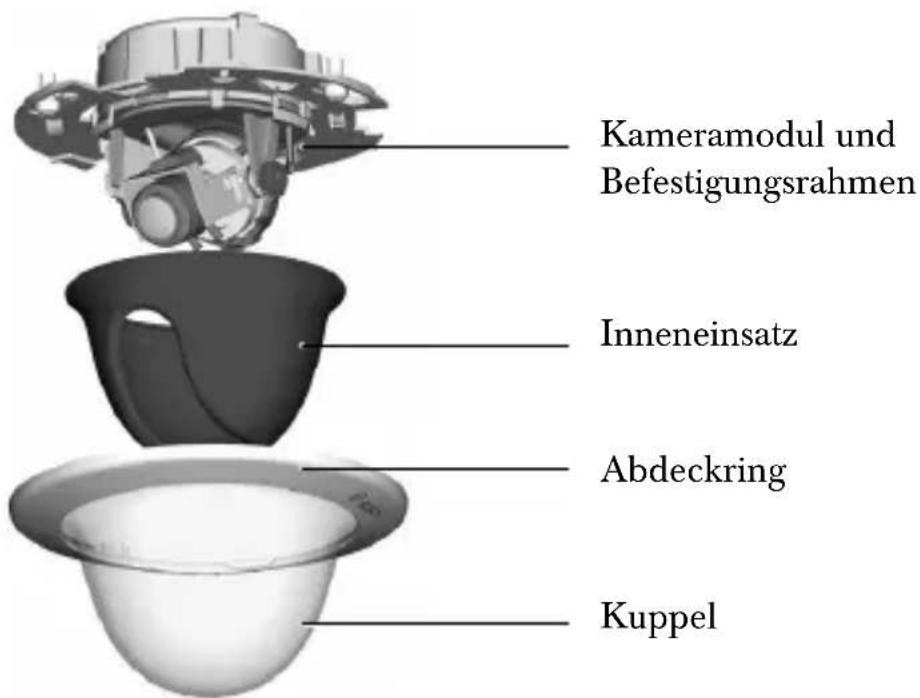

Die Kamera/Gehäuse-Einheit besteht aus den folgenden Teilen:

Gehen Sie bei der Demontage folgendermaßen vor:

• Drehen Sie den Abdeckring zur Lösung des Bajonettverschlusses nach

• Nehmen Sie den Abdeckring samt Kuppel ab.

• Ziehen Sie den Inneneinsatz vom Befestigungsrahmen ab.

Die Installation darf nur von qualifiziertem Kundendienstpersonal

gemäß jeweils zutreffenden Elektrovorschriften ausgeführt werden.

Das Kameramodul ist ein empfindliches Gerät und muss mit

äußerster Sorgfalt gehandhabt werden. Lassen Sie das Gerät bei

der Demontage nicht fallen.

Bosch Security Systems | Okt. 2005 | V 1.0

Das Gerät kann je nach Montagefläche auf unterschiedliche Art und Weise

befestigt werden – abhängig davon, ob ein Schaltkasten verwendet wird

oder der Anschluss über die Rückseite oder die Geräteseite erfolgt

Verwenden Sie bei Aufputz-Montage den separat erhältlichen

Befestigungsrahmen (VDA-445SMB) zur Montage des Geräts.

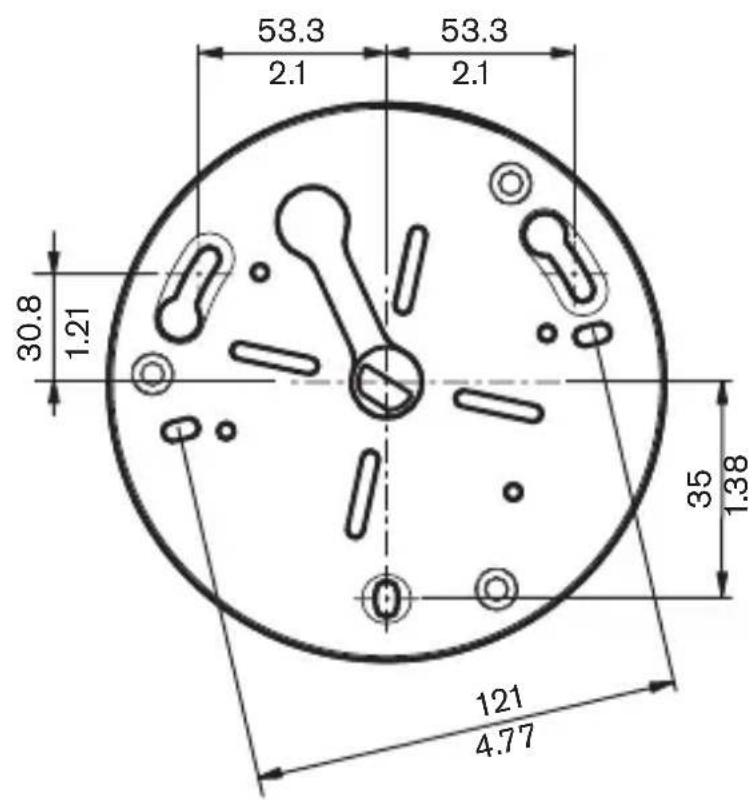

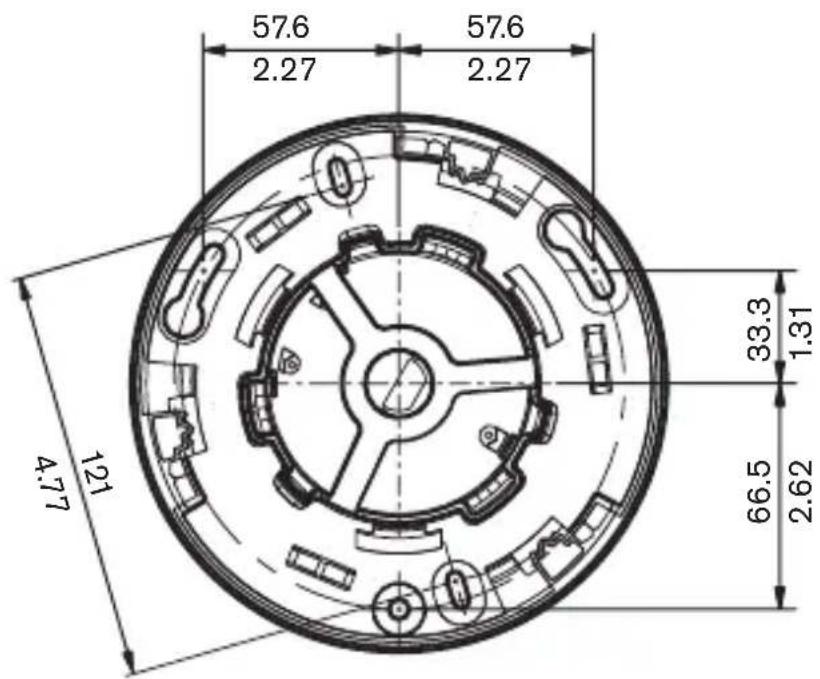

• Die exakte Position der Schraubenbohrungen und der Bohrung für die

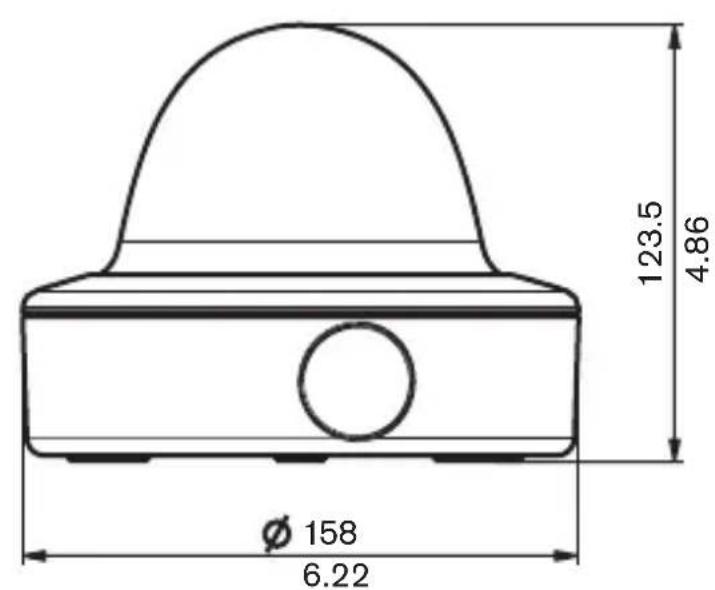

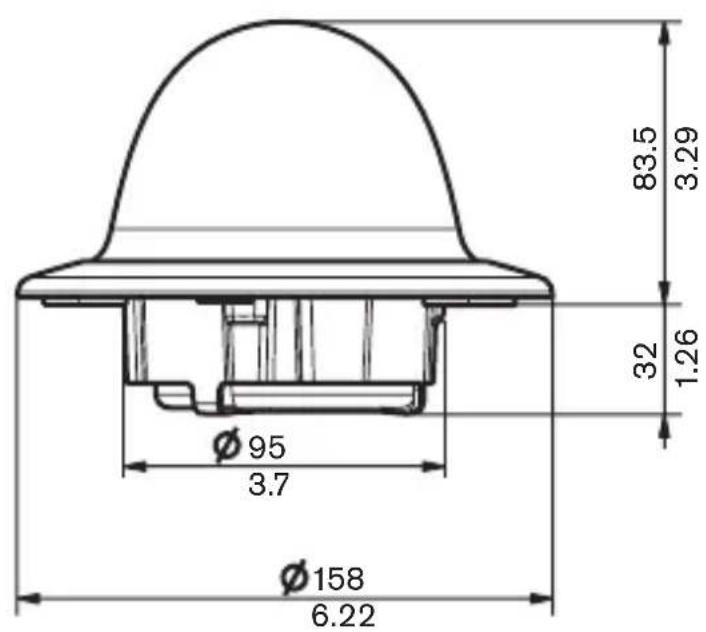

Kabelzuführung können Sie der Maßzeichnung entnehmen.

• Drehen Sie zwei der Schrauben zur provisorischen Befestigung

teilweise ein, während Sie die elektrischen Anschlüsse vornehmen.

In den folgenden Abbildungen werden die unterschiedlichen

Befestigungsmöglichkeiten der Kamera dargestellt.

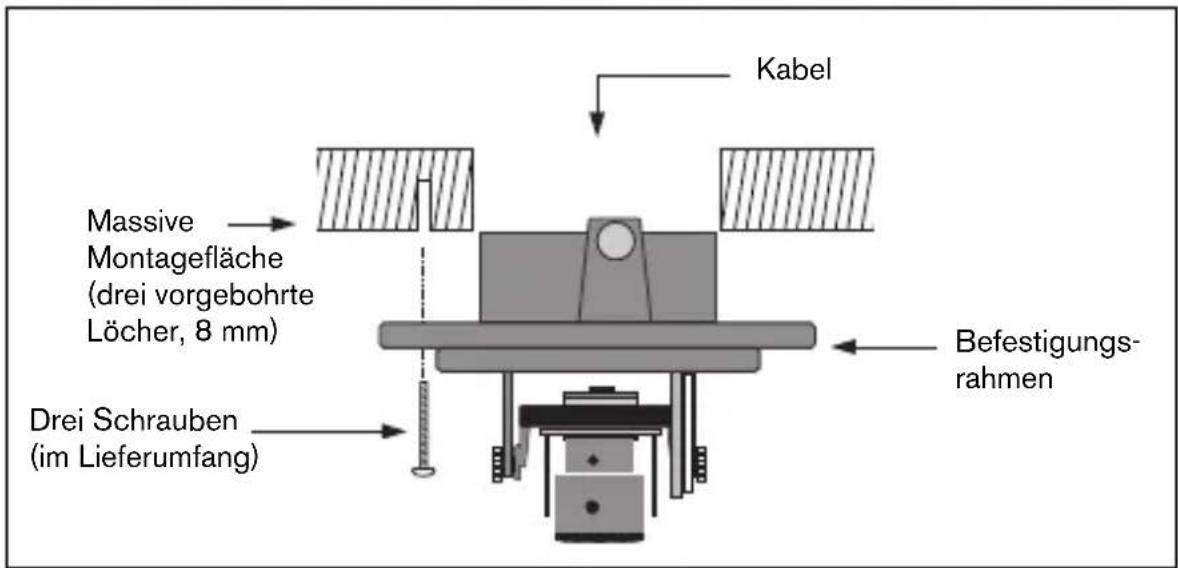

Abbildung 1 Rückseitiger Anschluss – hohle Montagefläche

Die Installation darf nur von qualifiziertem Kundendienstpersonal

gemäß jeweils zutreffenden Elektrovorschriften ausgeführt werden.

Bosch Security Systems | Okt. 2005 | V 1.0

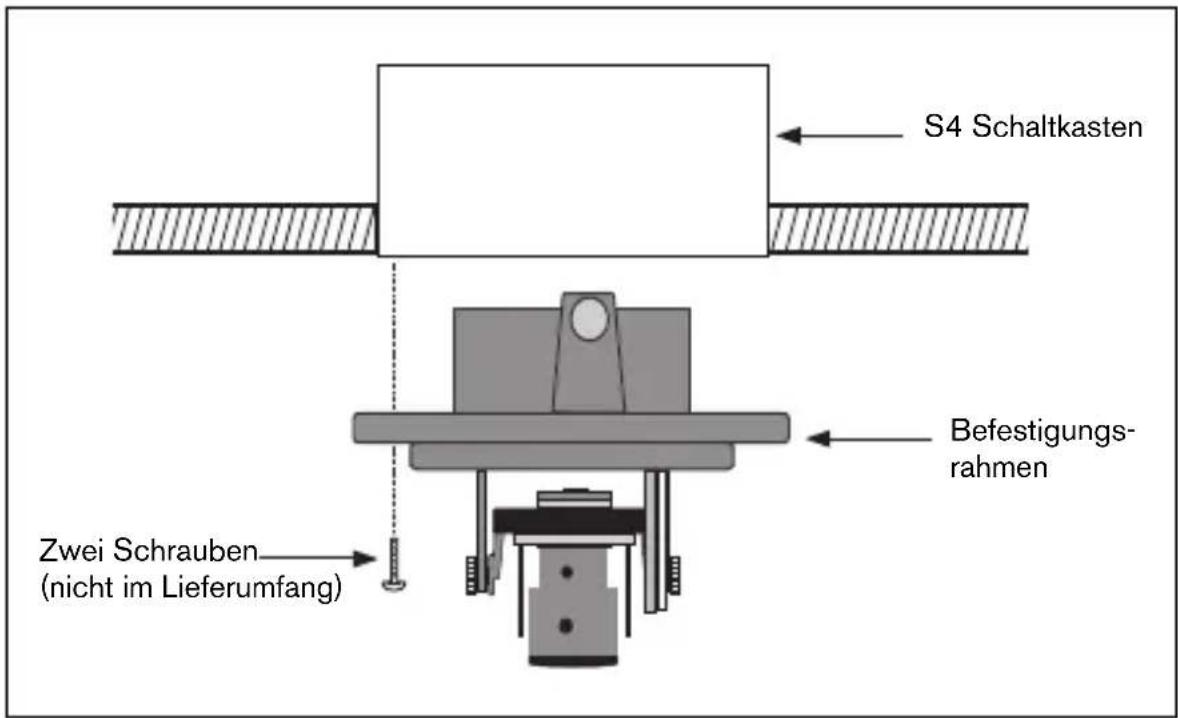

Abbildung 2 Anschluss an einen Schaltkasten (S4)

Abbildung 3 Aufputz-Montage – seitlicher Anschluss

(nicht im Lieferumfang)

(M5, im Lieferumfang)

Bosch Security Systems | Okt. 2005 | V 1.0

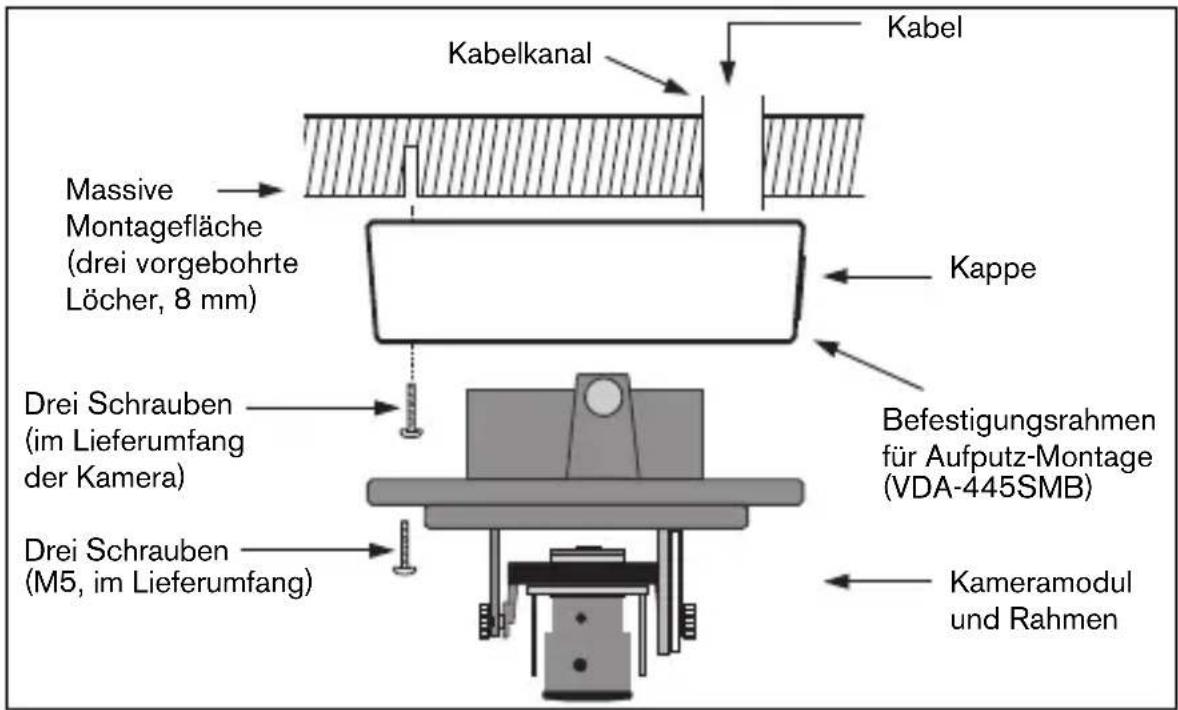

Abbildung 4 Aufputz-Montage – rückseitiger Anschluss

Montage mit erhöhtem Befestigungsrahmen

Bei Verwendung des Befestigungsrahmens für die Aufputz-Montage gehen

Sie folgendermaßen vor:

• Bei seitlichem Anschluss nehmen Sie die Schutzkappe von der

seitlichen Öffnung ab.

Bei rückseitigem Anschluss belassen Sie die Schutzkappe auf der

• Befestigen Sie den Kabelkanal am Befestigungsrahmen.

• Nehmen Sie die Anschlüsse im Befestigungsrahmen vor.

(M5, im Lieferumfang)

Bosch Security Systems | Okt. 2005 | V 1.0

Anschluss und Einrichtung

Strom- und Videoanschlüsse

Der Kabelbaum verfügt über einen BNC-Anschluss für ein Videokoaxial-

kabel (mit BNC-Stecker) und zwei abisolierte Niedrigspannungsdrähte

zum Anschließen an einen Stromanschluss. (Ein UTP-Adapter ist als

Zubehör erhältlich, um den Anschluss eines UTP-Videokabels an den

BNC-Stecker zu ermöglichen.)

So schließen Sie die Niederspannungsleitungen und Videoanschlüsse am

• Schieben Sie die Gebäudeanschlüsse durch die für die Kabel

vorgesehene Bohrung der Montagefläche, ohne sie zu fixieren.

• Drehen Sie zwei Schrauben teilweise in die vorgebohrten Löcher ein.

• Befestigen Sie den Befestigungsrahmen mit Hilfe der Hauptbohrungen

provisorisch mit einer Schraube, und kippen Sie den Rahmen leicht,

um freien Zugang zu den Kabelanschlüssen zu erhalten.

• Verbinden Sie den BNC-Stecker des Kameramoduls mit dem

• Schließen Sie die abisolierten Spannungsdrähte am Stromstecker an.

Bei Gleichstrom spielt die Polarität keine Rolle. Liegt Wechselstrom an,

sollten Sie auf eine konsistente Verkabelungspolarität in Systemen mit

mehreren Kameras achten, um Probleme beim Umschalten zwischen den

Kameras zu vermeiden.

• Schieben Sie die Anschlüsse durch die für die Kabel vorgesehene

Bohrung der Montagefläche zurück.

• Befestigen Sie den Rahmen mit den drei Schrauben an der

Bevor Sie fortfahren, sollten Sie überprüfen, dass an dem Kabel,

das am Gerät angeschlossen werden soll, kein Strom anliegt.

Achten Sie darauf, dass das Gerät für die zu verwendende

Spannung geeignet ist.FlexiDome

| Installationshandbuch

Bosch Security Systems | Okt. 2005 | V 1.0

Einrichtung der Kamera

Sie können einen Monitor an der 2,5 mm-Minibuchse der Platine

anschließen, um die Kamera einzurichten. Diese Buchse erzeugt ein

Composite Video-Signal (mit Sync). Die Verbindung kann über ein

optional erhältliches Kabel (Codenummer S1460) hergestellt werden.

Bosch Security Systems | Okt. 2005 | V 1.0

Kamerapositionierung

Bei der Standardposition der Kamera ist das obere Ende des Bildes an der

Anzeige TOP ausgerichtet.

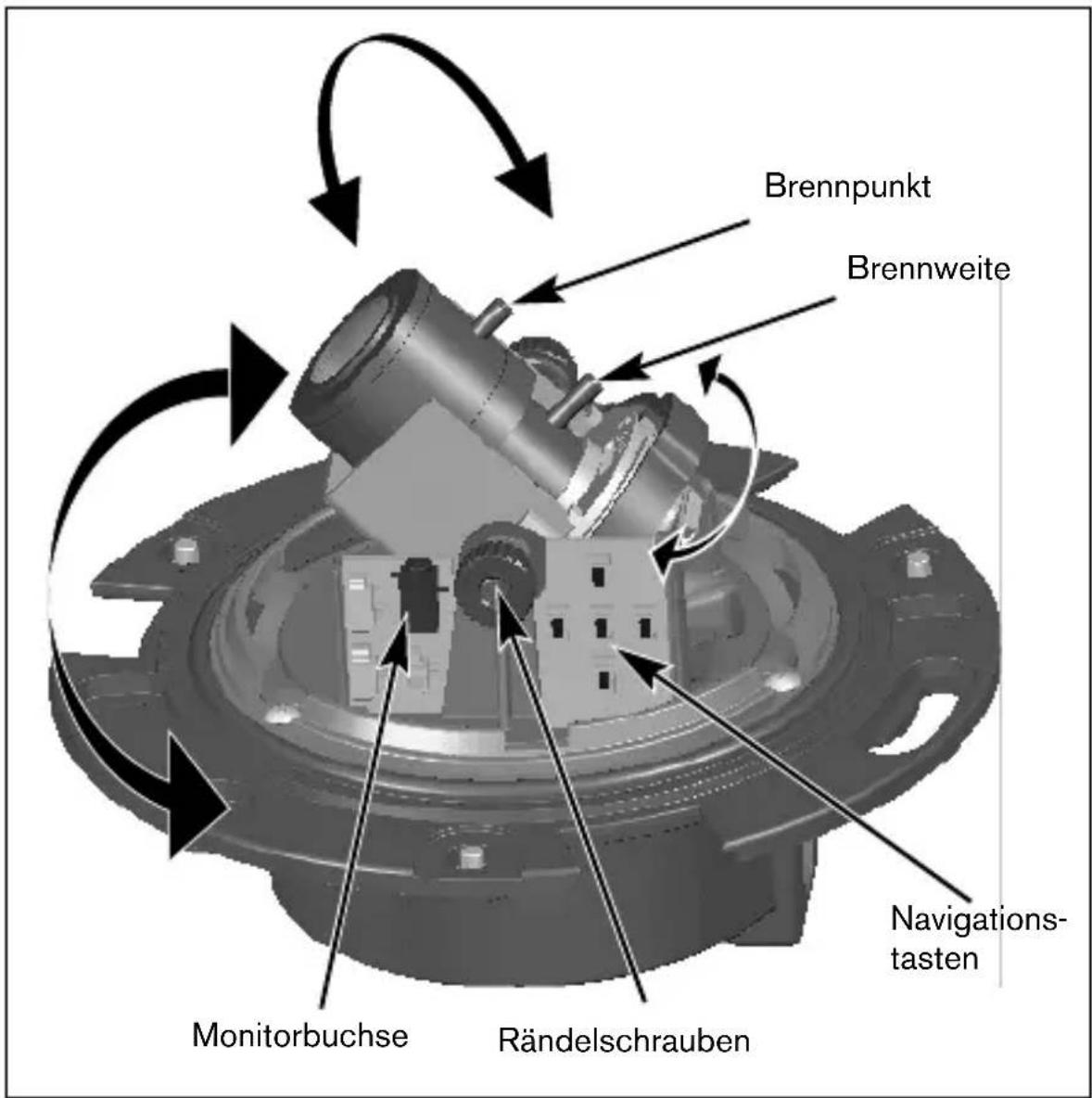

Die Position des Kameramoduls kann entlang dreier Achsen eingestellt

werden. Achten Sie bei der Einstellung der Kameraposition darauf,

dass die Bildanzeige auf dem Monitor nicht schief ist. Stellen Sie die

gewünschte Kameraposition anhand der folgenden Schritte ein:

• Bei horizontaler Justierung (Schwenken) drehen Sie das Kameramodul

im Rahmen. Drehen Sie das Modul nicht weiter als 360°.

• Bei vertikaler Justierung (Neigen) lösen Sie die Rändelschrauben,

positionieren die Kamera, und ziehen Sie anschließend die

Rändelschrauben zum Befestigen der Kamera wieder an.

• Zur Erzielung eines waagerechten Horizonts (bei Deckenschräge

oder seitlicher Wandmontage) drehen Sie die Objektivunterlage

entsprechend, bis das auf dem Monitor angezeigte Bild exakt

ausgerichtet ist. Drehen Sie die Unterlage nicht weiter als 340°.

Brennweite und Brennpunkt

• Um das Sichtfeld des Varifokalobjektivs einzustellen, lösen Sie die

Schraube für die Brennweite und drehen den Mechanismus, bis das

gewünschte Sichtfeld auf dem Monitor angezeigt wird. (Bild wird

• Fokussieren Sie das Bild auf dem Monitor, indem Sie die

Brennpunktschraube lösen und den Mechanismus drehen, bis

der Bildbrennpunkt exakt eingestellt ist.

• Justieren Sie ggf. die Brennweite erneut.

Die CCD-Bildsensoren sind besonders empfindlich und sollten

mit äußerster Sorgfalt gehandhabt werden, um eine hohe

Leistungsfähigkeit und längere Lebensdauer zu erzielen. Setzen

Sie sie sowohl bei Betrieb als auch bei Nichtverwendung nicht

direktem Sonnenlicht oder hellem Scheinwerferlicht aus.

Vermeiden Sie helles Licht im Blickfeld der Kamera.FlexiDome

| Installationshandbuch

Bosch Security Systems | Okt. 2005 | V 1.0

• Wiederholen Sie die beiden Justierschritte, bis die gewünschte Ansicht

• Ziehen Sie die beiden Schrauben an.

Überprüfen Sie, ob das Bild weiterhin scharf ist, wenn die Kuppel über die

Kamera gehalten wird. Korrigieren Sie bei Bedarf die Justierung.

Schließen des Geräts

Wenn die Kameraposition eingestellt und alle Justierungen vorgenommen

wurden, schließen Sie das Gerät.

• Setzen Sie den Inneneinsatz an die korrekte Position, indem Sie die

Wulst am Bügel des Rahmens ausrichten.

• Setzen Sie den Abdeckring samt Kuppel auf den Rahmen. (Reinigen

Sie die Außenseite ggf. mit einem weichen Tuch.)

• Sichern Sie den Abdeckring durch Drehen nach rechts im

Befestigungsrahmen.FlexiDome

| Installationshandbuch

Bosch Security Systems | Okt. 2005 | V 1.0

Erweiterte Einrichtung

Normalerweise bietet die FlexiDome

ohne weitere Einrichtung eine

optimale Bildqualität. Unter außergewöhnlichen Einsatzbedingungen

bietet die erweiterte Einrichtung jedoch zusätzliche Optimierungs-

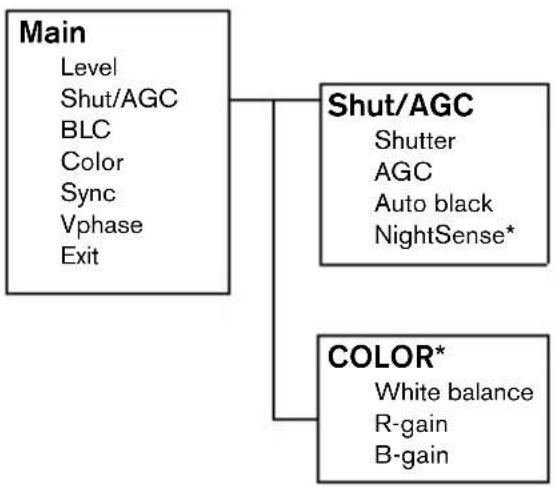

möglichkeiten. Es gibt zwei Hauptmenüs: das Menü Main und das

Über das Menü Main können Sie die Bildoptimierungsfunktionen für die

einzelnen Betriebsarten auswählen und einrichten. Falls Sie mit Ihren

Änderungen nicht zufrieden sind, können Sie jederzeit die

Standardeinstellungen für die jeweilige Betriebsart wiederherstellen.

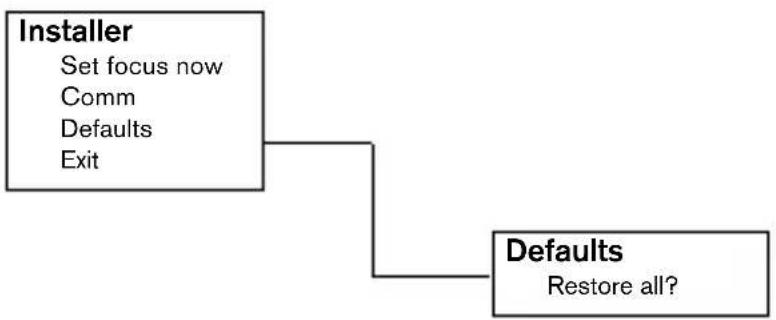

Über das Menü Installer können Sie die Installationseinstellungen

Die Menüs Main und Installer umfassen Funktionen, die Sie direkt

auswählen können, sowie Untermenüs mit weiteren Funktionen für eine

detailliertere Einrichtung.

Aufrufen und Verwenden von Menüs

Fünf Tasten dienen zur Navigation durch die Menüstruktur. Um die

Einrichtungsmenüs aufzurufen, drücken Sie die Menü-/Auswahltaste

(Mitte). Auf dem Bildschirm wird das Hauptmenü angezeigt. Verwenden

Sie die Pfeiltasten, um die Markierung durch die Menüstruktur zu

Wenn die Bilinx™-Kommunikationsverbindung aktiv ist, sind die Tasten

deaktiviert. Sie können Bilinx™ auch so einrichten, dass die Tasten auch

dann deaktiviert sind, wenn keine aktive Bilinx™-Verbindung besteht.

Dadurch können Sie verhindern, dass Unbefugte die Kameraeinstellungen

Bosch Security Systems | Okt. 2005 | V 1.0

* Nur bei dem Farbmodell der Kamera.

Bosch Security Systems | Okt. 2005 | V 1.0

Hinweise zur Menünavigation

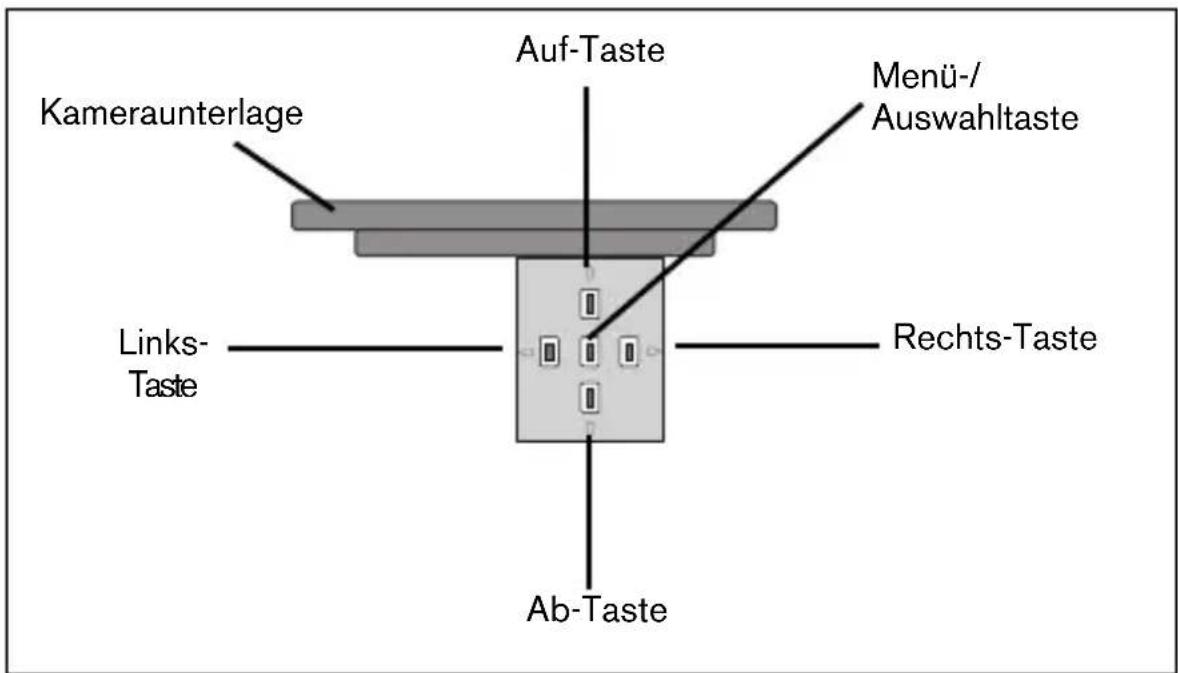

So verwenden Sie die fünf Tasten

• Drücken Sie die Menü-/Auswahltaste, um die Menüs aufzurufen und

zwischen den einzelnen Menüs zu wechseln.

• Drücken Sie die Menü-/Auswahltaste etwa 1,5 Sekunden lang, um das

Menü Installer aufzurufen.

• Verwenden Sie die Auf- und Ab-Pfeiltasten, um die Markierung in

einem Menü nach oben bzw. nach unten zu bewegen.

• Verwenden Sie die Links- und Rechts-Pfeiltasten, um einzelne

Optionen auszuwählen und Parameter einzustellen.

• Wenn Sie in einem Menü zweimal schnell hintereinander die

Menü-/Auswahltaste drücken, wird die ausgewählte Option auf die

Standardeinstellung zurückgesetzt.

• Um von einem beliebigen Menü aus sämtliche Menüs zu schließen,

wählen Sie die Option Exit aus, und halten Sie die Menü-/

Auswahltaste gedrückt, bis die Menüanzeige ausgeblendet wird.

Bosch Security Systems | Okt. 2005 | V 1.0

* Nur bei dem Farbmodell der Kamera. Wenn sich eine Farbkamera im

Schwarzweißmodus befindet, sind keine farbbezogenen Menüoptionen

Untermenü Shut/AGC Funktion Auswahl Beschreibung

LEVEL -15 - 0 - +15 Anpassen des Videoausgangspegels.

SHUT/AGC Untermenü Aufrufen des Menüs zur Steuerung von

Shutter / automatischer Verstärkung.

BLC ON, OFF ON: Der Videopegel wird für die Bildmitte optimiert. Die

übrigen Bildbereiche können über- oder unterbelichtet

sein (dies ist normal).

COLOR* ATW ATB HOLD Untermenü

Aufrufen des Menüs Color.

SYNC LINE LOCK INTERNAL Auswählen von LINE LOCK zum Synchronisieren mit der

Versorgungsstromfrequenz. Auswählen von INTERNAL

für den Einsatz mit interner Synchronisierung (bei

Gleichstrom automatisch ausgewählt).

VPHASE 0, 2, … 358° Anpassen des vertikalen Phasen-Offsets

(im Modus LINE LOCK, wenn eine gültige

Netzversorgungsfrequenz festgestellt wurde).

EXIT Beenden des Menüs.

Funktion Auswahl Beschreibung

SHUTTER AES, FL • AES - Auto-Shutter - Die Kamera legt automatisch die

optimale Shutter-Geschwindigkeit fest.

• FL - Flimmerfrei - Vermeidet Beeinträchtigung durch

externe Lichtquellen (nur zur Verwendung mit

Objektiven mit Video- oder DC-Blenden empfohlen).

AGC ON/OFF Automatische Verstärkungsregelung.

AUTOBLACK ON/OFF Auto Black verbessert automatisch die Detaildarstellung.FlexiDome

| Installationshandbuch

Bosch Security Systems | Okt. 2005 | V 1.0

* Nur bei dem Farbmodell der Kamera.

Ist NightSense™ aktiv, kann das Bild durch Flecken oder Rauschen

beeinträchtigt werden. Dieses Kameraverhalten ist normal.

Wenn sich eine Farbkamera im Schwarzweißmodus befindet, sind keine

farbbezogenen Menüoptionen verfügbar.

* Nur bei dem Farbmodell der Kamera.

** Die Änderung des Offsets der Farbdarstellung ist nur für spezielle

Aufnahmesituationen erforderlich.

AUTO FORCED OFF Nightsense™ steigert die Kameraempfindlichkeit bei

schlechten Lichtverhältnissen.

• Im Modus AUTO nähert sich die Kamera bei

abnehmendem Licht automatisch Monochrombetrieb an.

• Im Modus FORCED bleibt die Kamera stets im

hochempfindlichen Monochrombereich.

EXIT Beenden des Menüs.

Funktion Auswahl Beschreibung

WHITE BALANCE ATW AWB HOLD

• ATW: Die Kamera passt den Weißabgleich laufend für

optimale Farbwiedergabe an.

• AWB HOLD: ATW wird angehalten und die aktuellen

Farbeinstellungen werden gespeichert.

RED gain** -5 - 0 - +5 Offset der werksmäßigen Einstellung der Farbdarstellung

(mehr Cyan durch die Reduzierung von Rot).

BLUE gain** -5 - 0 - +5 Offset der werksmäßigen Einstellung der Farbdarstellung

(mehr Gelb durch die Reduzierung von Blau).

EXIT Beenden des Menüs.FlexiDome

Bosch Security Systems | Okt. 2005 | V 1.0

Installationseinstellungen

Justierverfahren – DC-Blende:

1. Lösen Sie die Feststellschraube für den Brennpunkt.

2. Die Option zum Einstellen des Auflagemaßes SET BACK FOCUS NOW ist im Menü hervorgehoben.

3. Nehmen Sie die Brennpunktjustierung durch Drehen des Mecha-

nismus nach Bedarf vor.

4. Ziehen Sie die Feststellschraube für den Brennpunkt fest.

5. Beenden Sie das Menü.

Kamerasteuerungskommunikation

Diese Kamera ist mit einem Koaxial-Transceiver ausgestattet. In Verbindung

mit VP-CFGSFT kann die Kamera vom Kopfende des Koaxialkabels

eingestellt werden. Sämtliche Menüs sind über Fernzugriff verfügbar, was

eine umfassende Fernsteuerung der Kamera ermöglicht. Darüber hinaus ist

es möglich, die lokalen Tasten an der Kamera zu deaktivieren. Um zu

verhindern, dass die Verbindung zur Kamera abbricht, ist die Option

COMM – ON/OFF bei Einsatz der Fernsteuerung nicht verfügbar. Der

Zugriff auf diese Option ist ausschließlich über die Kameratasten möglich.

Funktion Auswahl Beschreibung

SET FOCUS NOW Das Objektiv wird gezwungen, die Blende vollständig

zu öffnen. Sofortiges Justieren des Brennpunktes.

COMM ON, OFF Bilinx-Kommunikation ON/OFF.

DEFAULTS Untermenü Zurücksetzen sämtlicher Einstellungen auf die

EXIT Beenden des Menüs.

Funktion Auswahl Beschreibung

ALL DEFAULTS Zurücksetzen sämtlicher Einstellungen auf die

Werksvorgaben. Es wird eine Bestätigungsmeldung

angezeigt. Warten Sie nach dem Zurücksetzen etwa

fünf Sekunden, bis die Kamera das Bild optimiert hat.

EXIT Beenden des Menüs.FlexiDome

Bosch Security Systems | Okt. 2005 | V 1.0

< 0,4 Lux (NightSense aktiviert)

Auflösung 540 TVL 570 TVL Versorgungs-

11 - 3 6 V DC Alle Modelle

Bildwandler Interline-CCD SNR > 50 dB Video-Ausgang 1 Vss, 75 Ohm

Synchronisierung Wählbar: Interne oder Zeilensynchronisierung

Shutter Wählbar: AE S (1/60 (1/50) bis 1/100000), flimmerfrei

Auto Black Wählbar: Ein, Aus

AGC Wählbar: AGC Ein (20 dB) oder Aus

Kontur Optimierung der Bildschärfe

BLC Wählbar: BLC Ein oder Aus

Weißabgleich* Automatisch: 2500 - 9000K (mit Haltemodus)

Objektiv Integriertes Varifokalobjektiv mit DC-Blende

-10 bis 45 °C Bedienelemente OSD (On-Screen Display) mit MenüführungFlexiDome

| Installationshandbuch

Bosch Security Systems | Okt. 2005 | V 1.0

Bosch Security Systems | Okt. 2005 | V 1.0

Abmessungen mit Befestigungsrahmen für

Bosch Security Systems | Okt. 2005 | V 1.0

• TC220PS 220-240 VAC, 50/60 Hz - 15 VDC, 9 VA Interface-Box:

• VP-CFGSFT Bilinx™ Kommunikations-Interface-Box

und -SoftwareFlexiDome

| Installationshandbuch

Bosch Security Systems | Okt. 2005 | V 1.0

中文 | 194Bosch Sicherheitssysteme GmbH Ludwig-Bölkow-Allee

www.bosch-sicherheitssysteme.de
