使用説明書 MIC7000 Illuminator BOSCH

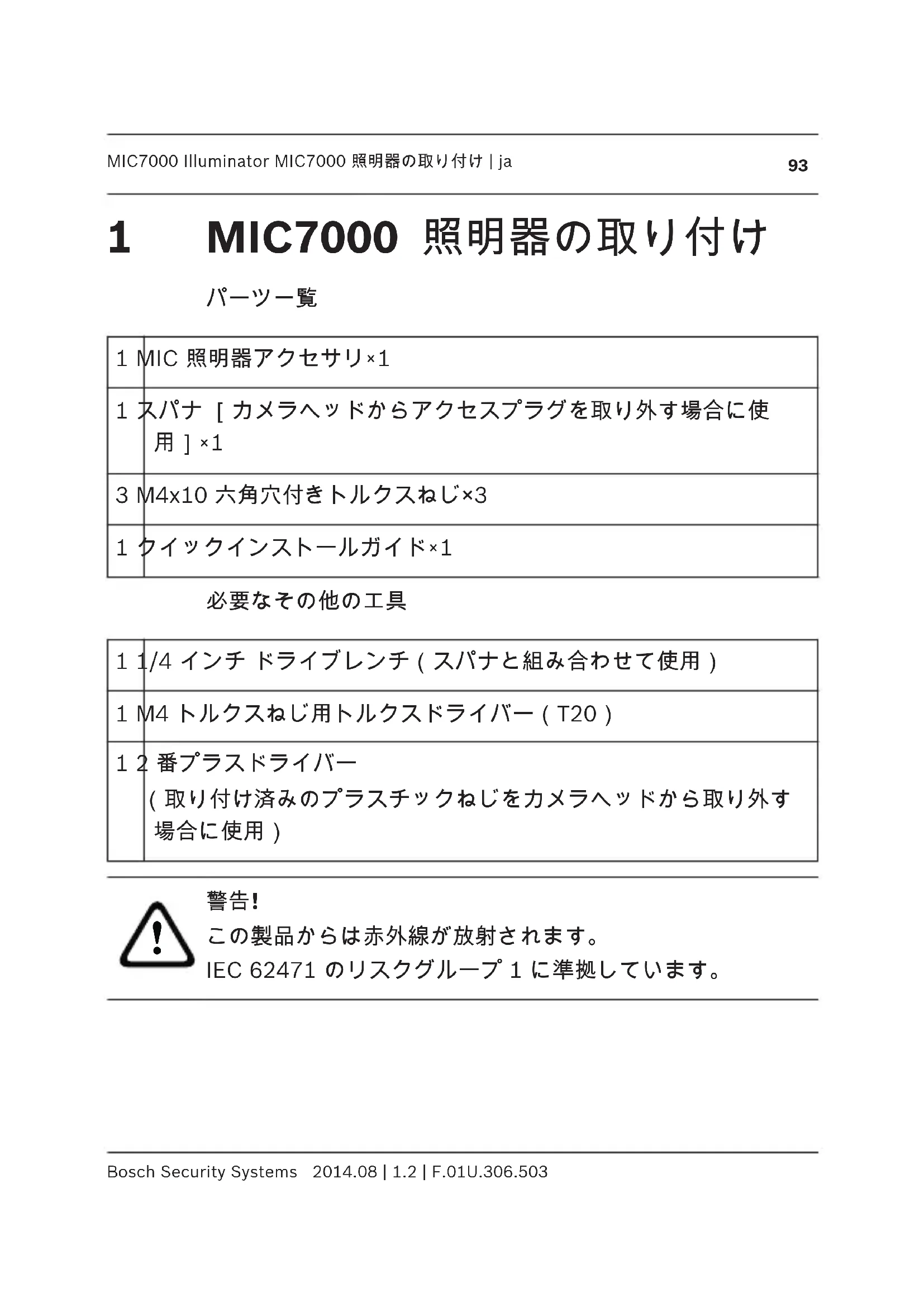

1 MIC 照明器アクセサリ×1 1 スパナ ［カメラヘッドからアクセスプラグを取り外す場合に使 用］×1 3 M4x10 六角穴付きトルクスねじ×3 1 クイックインストールガイド×1

1 1/4 インチ ドライブレンチ（スパナと組み合わせて使用） 1 M4 トルクスねじ用トルクスドライバー（T20） 1 2 番プラスドライバー （取り付け済みのプラスチックねじをカメラヘッドから取り外す

この製品からは赤外線が放射されます。 IEC 62471 のリスクグループ 1 に準拠しています。

Bosch Security Systems 2014.08 | 1.2 | F.01U.306.503注意! 本製品は、標準 IEC62471：2006「Photobiological safety of lamps and lamp systems（ランプおよびランプシステム の生物学的安全性）」に従ってテストされています。 製品の エミッションは、IEC 62471：2006 によって定義された青 色光網膜障害および角膜／レンズ赤外線障害の両方の除外 グループの制限を超えています。 製品は、IR および白色 LED のリスクグループ 1 の露出制限を満たしています。 照明器の安全性の詳細については、『MIC7000 操作マニュア ル』を参照してください。

MIC カメラに照明器と日よけの両方のアクセサリを取り付 ける場合、最初に照明器を取り付けてください。 極度の低温環境では、MIC7000 モデルは照明器をサポート

1. カメラを取り付けるか、安定した面の上に置いた梱包用の

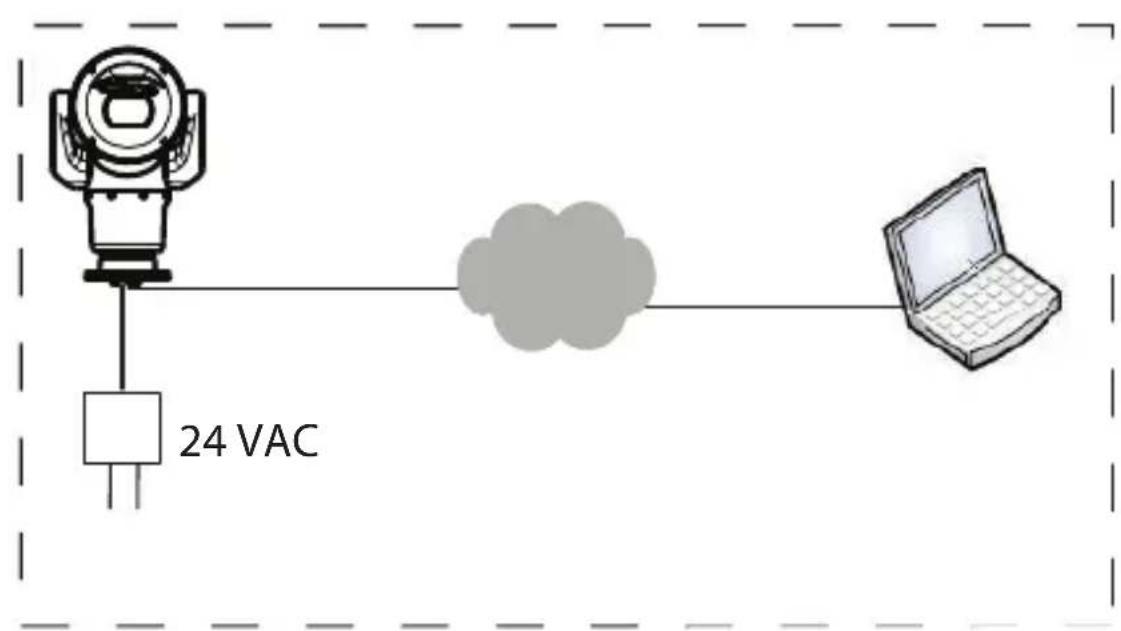

発泡材にカメラを一時的に立てかけてから、次の手順に進ん でください。 （『操作マニュアル』を参照してください。） 注意： カメラを逆向きに取り付ける場合は、チルト台を回転 させてから、照明器を取り付けてください。 次図のように電 源に接続し、ネットワークに接続します。

ja | MIC7000 照明器の取り付け MIC7000 Illuminator 2014.08 | 1.2 | F.01U.306.503 Bosch Security Systems24 VAC Web ブラウザーからカメラの［設定］ページにアクセスしま す。 ［詳細］＞［カメラ］＞［インストーラ］メニュー＞ ［向き］と選択して、［反転］を選択します。 ［セット］をク リックして、選択を確認します。 カメラヘッドが自動的に回 転し、逆向き（180°）になります。 取り付けの向きにかかわらず、バイザーの位置は常にカメラ のウィンドウの上になります。 MIC7000 Illuminator MIC7000 照明器の取り付け | ja

2. 照明器を取り付けるアクセスポートの周囲に取り付けら

れている、3 本のプラスチックねじを取り外して廃棄します。

3. ¼ インチの ドライブレンチ（付属していません）とスパ

ナ（付属）を使って、カメラヘッドからアクセスプラグを取 り外します。 直立カメラの場合、バイザーの近くにあるプラ グを 1 つ取り外します。 逆向きのカメラの場合、バイザーか ら離れているプラグを 1 つ取り外します。

カメラが損傷するおそれがあります。 開いているコネクターポートに、水や塵埃が入らないように

Bosch Security Systems 2014.08 | 1.2 | F.01U.306.503照明器を取り外す必要が生じた場合に備えて、アクセスプラ グとスパナは、DCA マウント（または壁面取り付けアクセサ リ）内に保管することをお勧めします。

4. 照明器アクセサリからプラスチックキャップを取り外し

ja | MIC7000 照明器の取り付け MIC7000 Illuminator 2014.08 | 1.2 | F.01U.306.503 Bosch Security Systems注意! キャップをスライドして取り外す際に、O リングに影響を与 えないようにしてください。

5. 照明器をアクセスポートの位置に合わせて調整し、カメラ

ヘッドの所定の位置に慎重に押し込みます。 MIC7000 Illuminator MIC7000 照明器の取り付け | ja

6. 3 本すべてのねじを部分的に取り付けます。 この時点で

は、いずれのねじも完全に締め付けないでください。

ja | MIC7000 照明器の取り付け MIC7000 Illuminator 2014.08 | 1.2 | F.01U.306.503 Bosch Security Systems注意! MIC 日よけを合わせて取り付ける場合は、日よけを取り付け るまで照明器アクセサリを固定するため、後部中央のねじだ

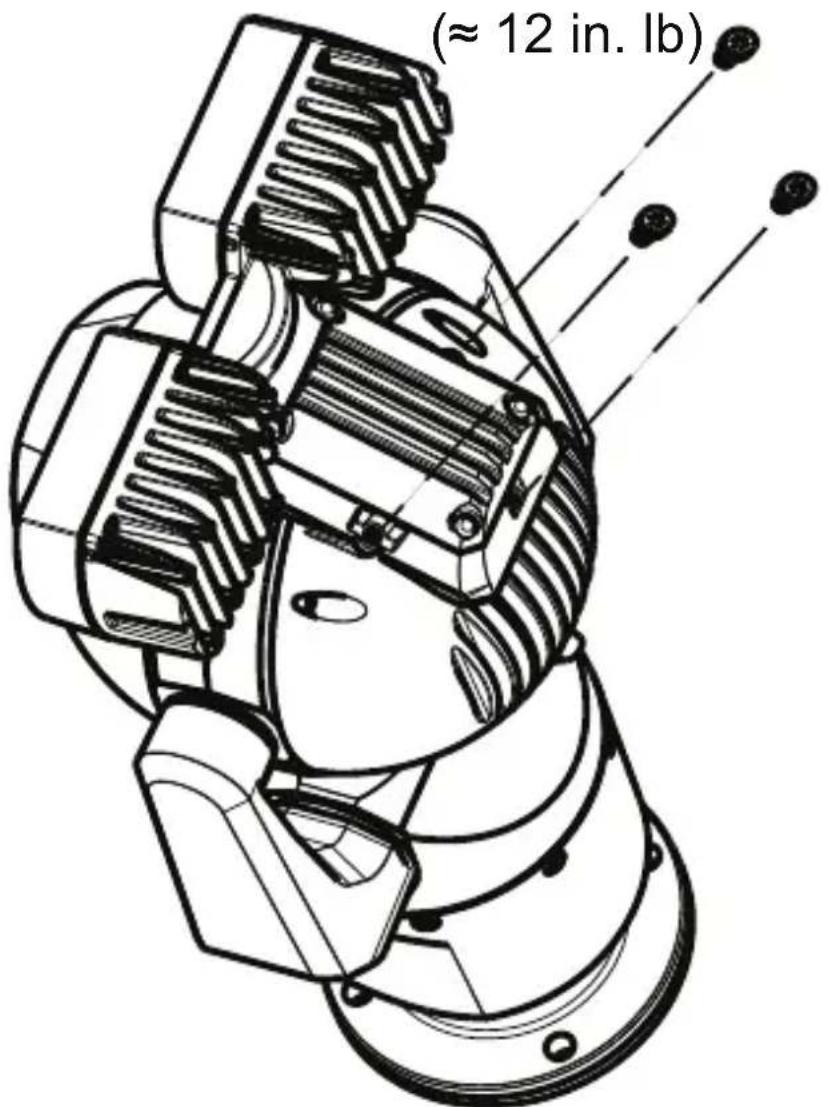

一方の側のねじを 2 回転締めます。 もう一方の側のねじを 2 回転締めます。 中央のねじを 2 回転締めます。 すべての ねじが完全に固定されるまで、この操作を繰り返します。

3 本のねじすべてを締め付けるまで、取り付けは完了しませ

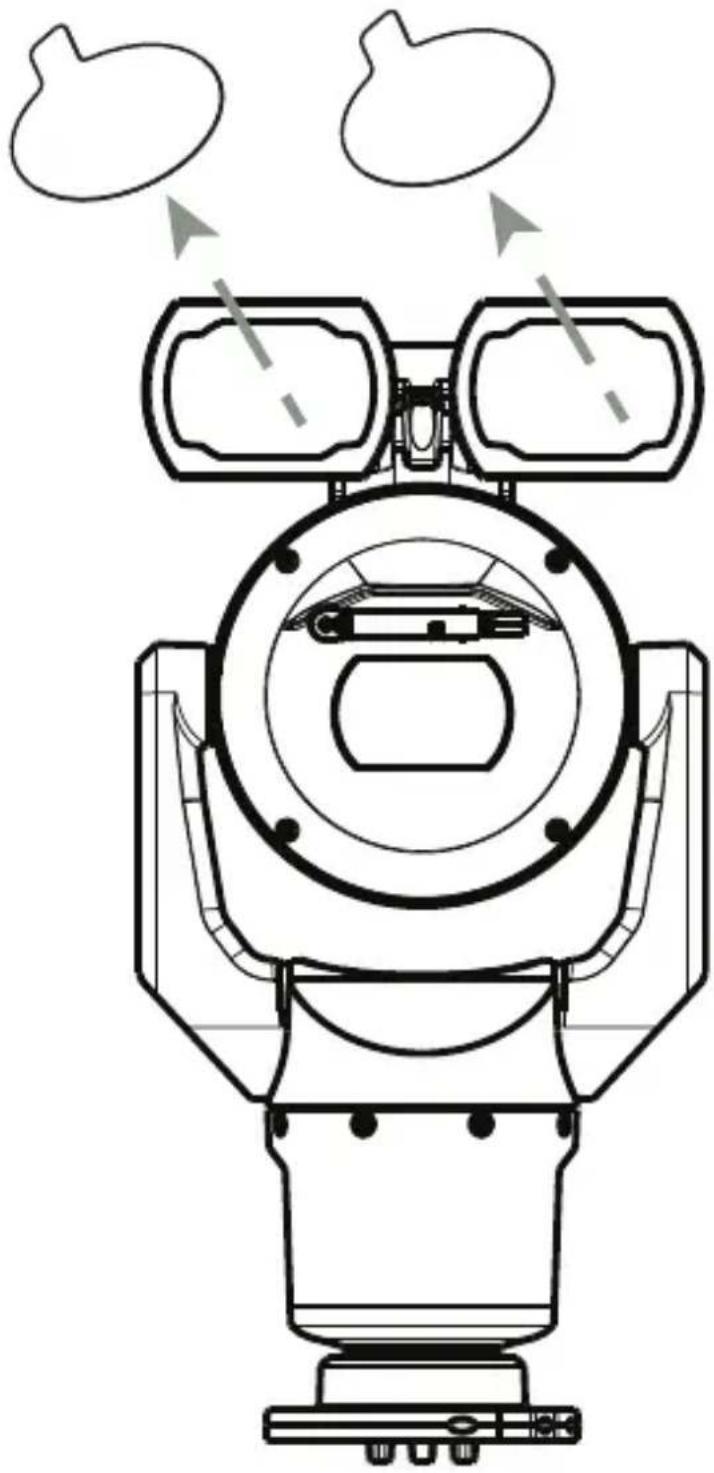

Bosch Security Systems 2014.08 | 1.2 | F.01U.306.5037. 透明フィルムを取り外します。

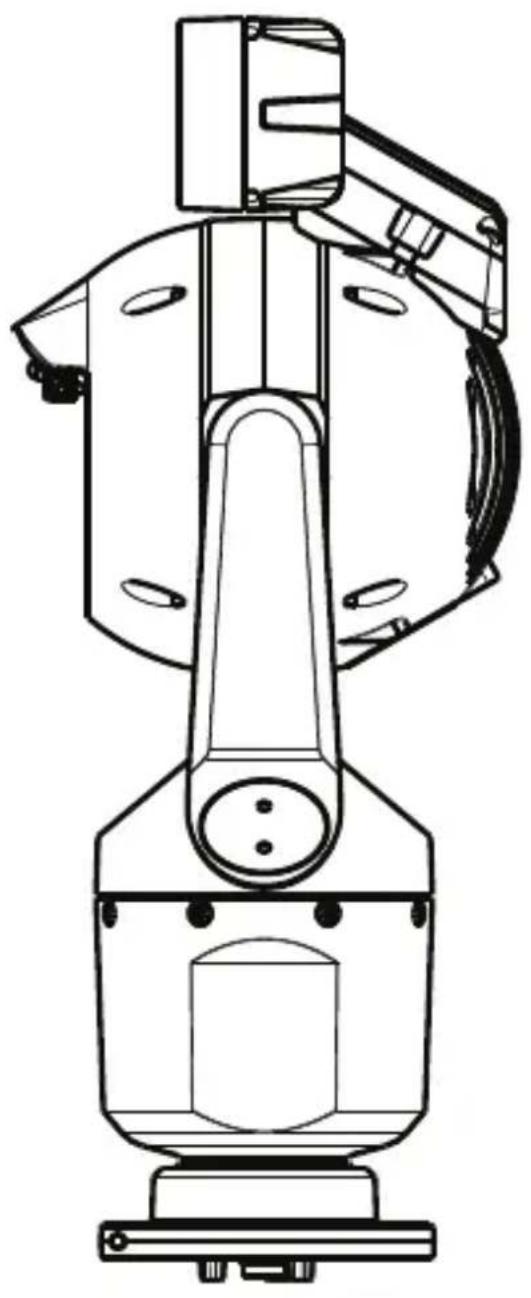

ja | MIC7000 照明器の取り付け MIC7000 Illuminator 2014.08 | 1.2 | F.01U.306.503 Bosch Security Systems8. 照明器の取り付けが終了しました。 MIC7000 Illuminator MIC7000 照明器の取り付け | ja
