Type de produit	Projecteur infrarouge pour caméra de surveillance
Marque	Bosch
Modèle	MIC7000 Illuminator
Compatibilité	Caméras Bosch MIC7000 (sauf modèles très basse température)
Norme de sécurité	IEC 62471 Groupe de risque 1 (infrarouge et lumière bleue)
Technologie d'éclairage	LED infrarouge
Nombre de vis de fixation	3 vis Torx M4
Outils fournis	Clé de déverrouillage, tournevis Torx T20
Options de montage	Montage normal ou inversé (rotation 180° via logiciel)
Protection	Joint torique pour étanchéité
Entretien	Ne pas laisser l'eau ou la saleté entrer en contact avec le port du connecteur
Recommandation	Installer avant le pare-soleil si présent
Conditions d'utilisation	Ne pas utiliser sur caméras destinées aux très basses températures
Poids approximatif	200 g
Dimensions approximatives	120 x 80 x 60 mm
Alimentation	Alimenté par la caméra via le port d'accès
Fonction principale	Éclairage infrarouge pour vision nocturne
Certifications	CE, conformité IEC 62471
Réparabilité	Pièces détachées disponibles (vis, joint)
Garantie estimée	2 ans
Notice d'utilisation	Téléchargeable au format PDF (172 pages)

FOIRE AUX QUESTIONS - MIC7000 Illuminator BOSCH

Comment installer le projecteur MIC7000 sur une caméra Bosch ?

Retirez les fiches d'accès de la tête de la caméra, alignez le projecteur sur le port et fixez-le avec les trois vis Torx M4 fournies. Serrez les vis progressivement. Consultez la notice pour les détails.

Le projecteur est-il compatible avec tous les modèles de caméra MIC7000 ?

Non, il n'est pas compatible avec les modèles de caméra MIC7000 destinés aux très basses températures.

Quels outils sont nécessaires pour l'installation ?

Un tournevis Torx T20 pour les vis Torx M4, un tournevis cruciforme #2 pour retirer les vis en plastique, et un entraînement 1/4 po avec la clé fournie pour retirer les fiches d'accès.

Comment inverser le montage de la caméra avec le projecteur ?

Avant de fixer le projecteur, mettez la caméra sous tension, connectez-vous à l'interface web, allez dans Paramètres > Avancé > Caméra > Menu Installateur > Orientation, sélectionnez 'Inversée', puis cliquez sur 'Set'. La tête pivote automatiquement à 180°.

Le projecteur émet-il des rayons infrarouges dangereux ?

Oui, il émet des infrarouges conformes à la norme IEC 62471 Groupe de risque 1. Évitez de regarder directement le faisceau. Reportez-vous aux consignes de sécurité dans la notice.

Puis-je installer le pare-soleil après le projecteur ?

Il est recommandé d'installer d'abord le projecteur, puis le pare-soleil. Si vous prévoyez d'installer le pare-soleil, insérez uniquement la vis centrale arrière pour maintenir le projecteur en place avant de fixer le pare-soleil.

Que faire si je dois retirer le projecteur ?

Bosch recommande de conserver les fiches d'accès et la clé à l'intérieur de l'adaptateur mural au cas où vous deviez retirer le projecteur. Dévissez les trois vis et faites glisser le projecteur hors du port.

Comment nettoyer le projecteur ?

Nettoyez délicatement avec un chiffon doux et sec. Évitez tout contact de l'eau ou de la saleté avec le connecteur. Ne nettoyez jamais le projecteur lorsqu'il est sous tension.

Où trouver la notice complète du projecteur ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Elle comprend 172 pages avec des instructions détaillées de montage et de sécurité.

Le projecteur fonctionne-t-il par très basse température ?

Non, le projecteur n'est pas conçu pour les caméras destinées aux très basses températures. Pour ces modèles, n'installez pas le projecteur.

MODE D'EMPLOI MIC7000 Illuminator BOSCH

1 Montage des MIC7000 Strahlers

1 Installation du projecteur MIC7000

Listedespièces
Outils supplémentaires requis

1	Un (1) Accessoires pour éclairage et projecteurs MIC
1	Une (1) clé (pour-retirer la fiche d'accès de la tête de laamera)
3	Trois (3) vis Torx M4 x 10 cruciformes
1	Un (1) Guide d'installation rapide

1 Entrainement 1/4 po. à utiliser avec la clé

1 Tournevis Torx, T20, pour les vis Torx M4

1 Tournevis cruciforme, #2, pour-retirer les vis en plastique préinstallées de la tête de laamera

Avtissement!

IR émis par ce produit.

Conforme aux normes IEC 62471, groupe de risque 1.

Remarque!

Ce produit a été testé selon la norme CEI62471:2006 « Sécurité photobiologique des lampes et des apparèils utilisant des lampes ». Les émissions du produit dépassent la limite pour le groupe EXEMPT, aussi bien pour la lumière bleue rétinienne que pour les risques infrarouges pour la corne/e/ Lentille définis par la norme CEI 62471:2006. Le produit répond aux exigences du Groupe de risque 1, limites d'exposition aux rayons infrarouges et aux voyants lumineux LED blancs.

Reportez-vous au manuel d'utilisation MIC7000 pour de plus amples informations sur la sécurité en matière d'éclairage.

Remarque!

Si vous souhaitez équipier laamera MIC d'un projecteur et d'un pare-soleil, installez d'abord le projecteur. Il n'est pas possible d'inverter un projeteur sur les modèles deamera MIC7000 destinés aux très basses températures.

1. Montez laamera ou placez-la sur une surface stable dans sa mousse d'emballage avant de poursuivre. (Reportez-vous au manuel d'utilisation)

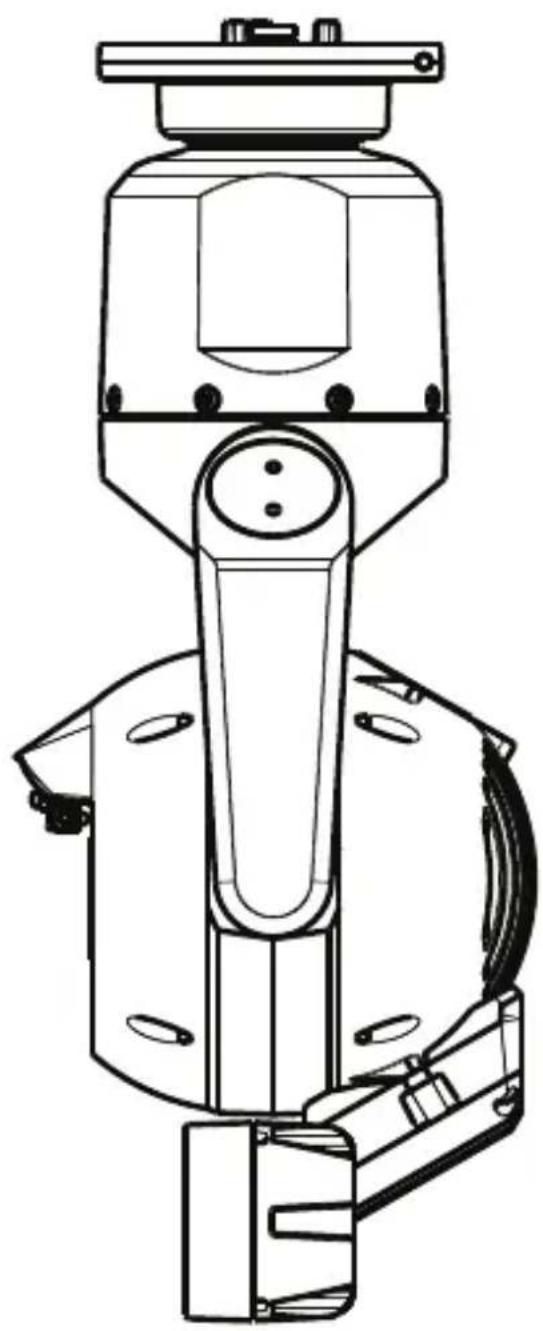

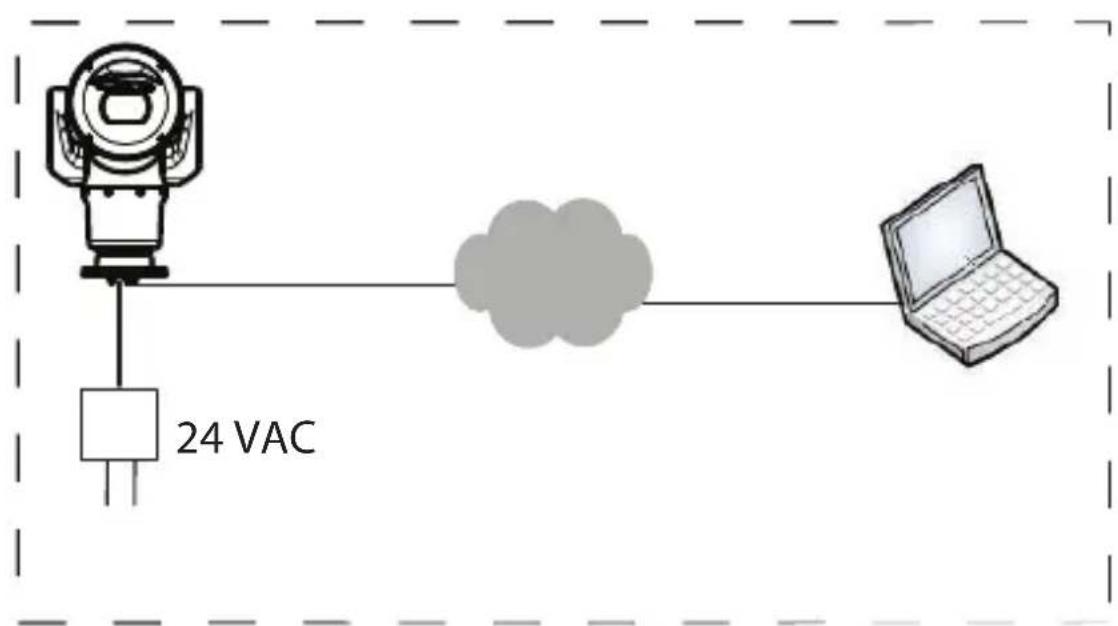

Remarque: pour installer laamera à l'envers, vous nevez faire pivoter la tete inclinable avant de fixer le projecteur. Mettez le système sous tension et connectez-vous à votre réseau, comme illustré dans la figure ci-dessous.

Depuis votre navigateur Web, accedez à la page Paramètres de laamera. Sélectionnez Avancé > Caméra > Menu Installateur > Orientation, puis sélectionnez « Inversée ». Cliquez sur Set (Définir) pour confirmer la sélection. La tête de laamera va pivoter automatiquement en position inversée (180 °). Quel que soit le sens de montage, la visière doit toujours se trouver au-dessus de la fenêtre de laamera.

2. Retirez et jetez les trois (3) vis en plastique entourant le port d'accès où le projecteur sera installé.

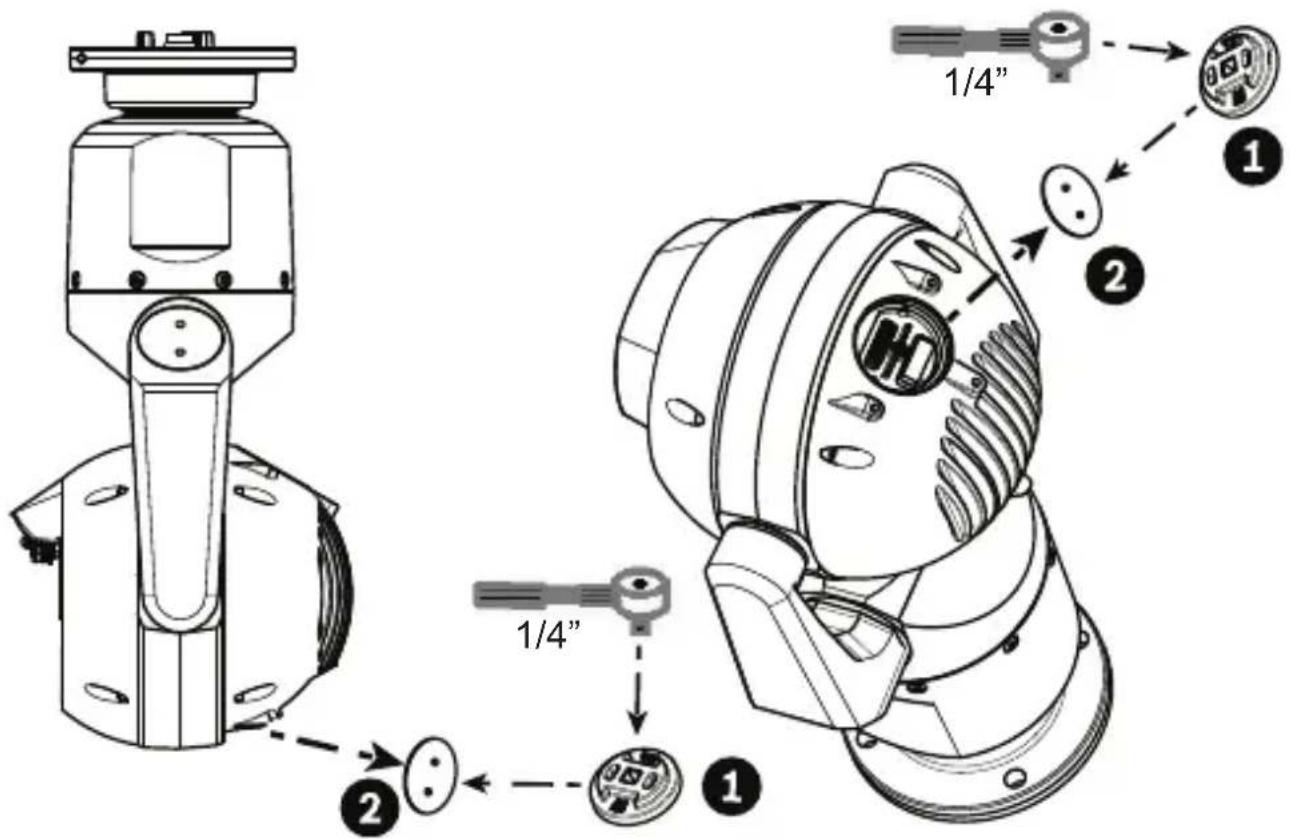

1. Retirez les fiches d'accès de la tête de laamera, en utilisant un entrainement 14 po. (non fourni) avec la clé (fournie). Pour les caméras montées à la verticale, placez la fiche pres de la visière. Pour les caméras montées à l'envers, éloignez la fiche de la visière.

Remarque!

Risque de dommages sur laamera.

Ne laissez pas l'eau ou la saleté entrairen contact avec le port ouvert du connecteur.

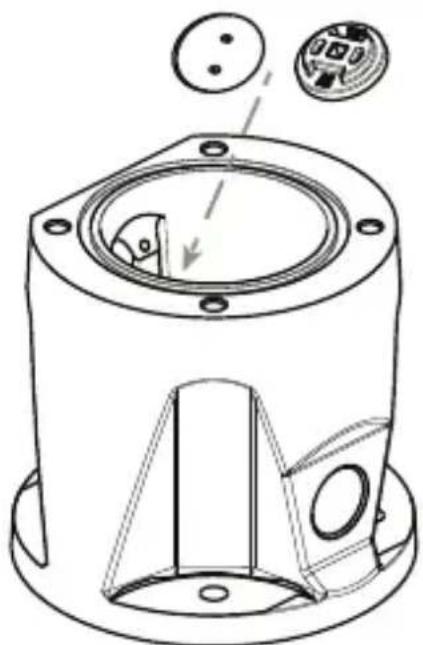

Bosch recommende de ranger les fiches d'accès et la clé à l'intérieur de l'adaptateur (ou de l'accessoire de fixation murale), au cas où il serait nécessaire dePTRer le projecteur.

1. Retirez le cache en plastique du accessoires pour éclairage et projecteurs. Mettez-le au rebut.

Remarque!

Ne déplacez pas la Joint torique en faisant glisser le cache.

1. Alignez le projecteur sur le port d'accès et faites-le glisser avec précaution jusqu'à la bonne position sur la tête de laamera.

1. Enfichez partiellement le filetage des trois (3) vis. Ne serrez pas complètement les vis à ce stade.

Remarque!

Si vous prévoyez également d'instructor le pare-soleil MIC, insérez uniquement la vis centrale arrière afin de maintainir le accessoires pour éclairage et projecteurs en position jusqu'à ce que vous ayez installé le pare-soleil.

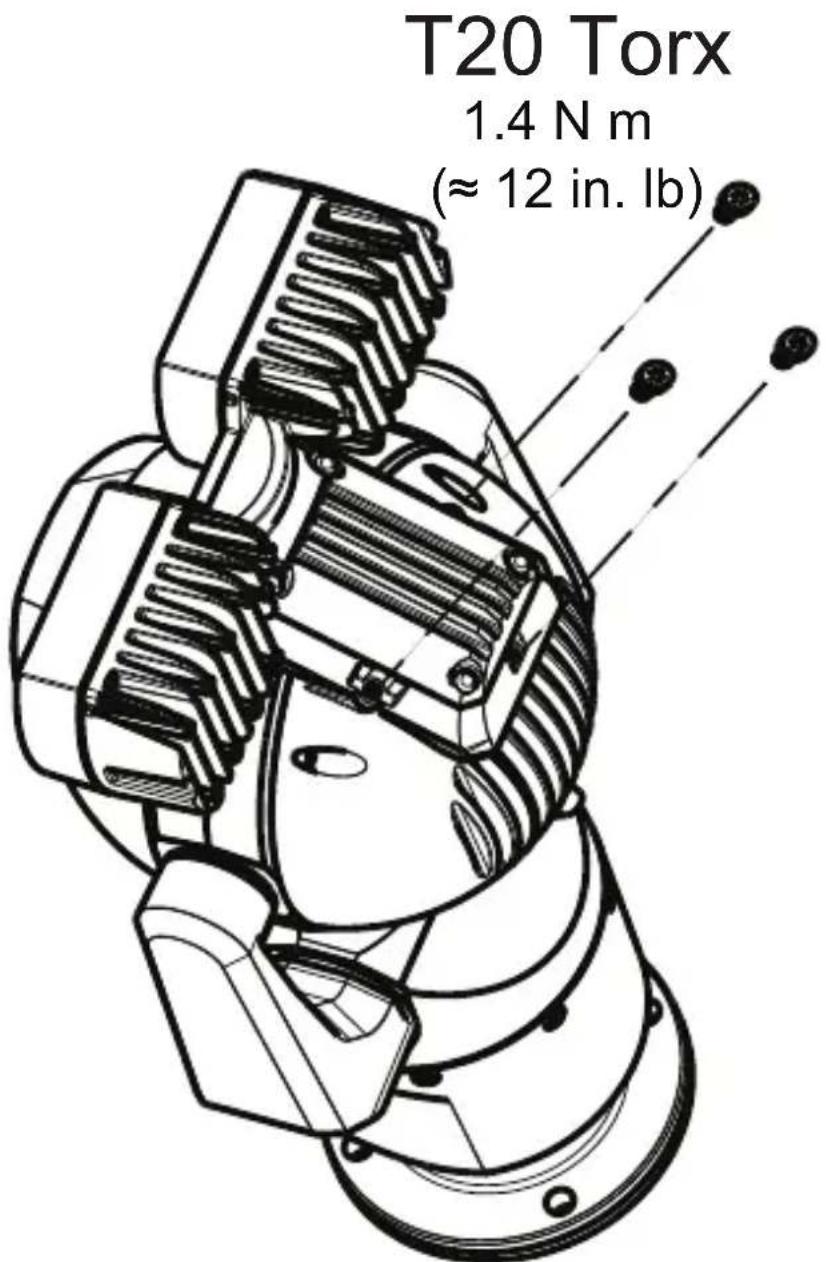

Serrez l'une des vis latérales de deux (2) tours. Serrez l'autre vis latérale de deux (2) tours. Serrez la vis centrale de deux (2) tours. Répétez l'opération jusqu'à ce que toutes les vis soient bien serrées.

Avertissement!

L'engagement est terminé seulement lorsque les trois (3) vis sont serrées.

8. L'installation du projecteur est terminée.
