MIC Hinged DCA - Overvågningskamera BOSCH - Gratis brugsanvisning og manual

Produkttype	Overvågningskamera
Mærke	Bosch
Model	MIC Hinged DCA
Strømforsyning	24 VAC
Data interface	RS-485 og Ethernet RJ45 (Cat5e/Cat6)
Monteringstype	Hængslet adapter til bred kabelrør
Kabinetmateriale	Rustfrit stål (bolte og skiver)
Stikforbindelser	M25 kabelgennemføring og NPT 3/4" med adapter
Fastgørelse	4 rustfri stål sekskantbolte M8 x 30 mm
O-ring	80 mm x 3 mm
Afblænding	M25 x 1,5 mm med o-ring
Nødvendige værktøjer	Torx T25 skruetrækker, nøgle til M8, stjerneskruetrækker
Hovedfunktion	Videoovervågning med nem installation takket være hængslet
Elektrisk sikkerhed	Jordforbindelse obligatorisk (grøn ledning)
Anbefalet fedt	MOLYKOTE® 111 til hovedo-ring (valgfri)
Forholdsregler	Undgå at klemme kabler, beskadig ikke maling
Medfølgende dele	Hurtig installationsvejledning
Anvendelse	Udendørs (anbefalet)

Ofte stillede spørgsmål - MIC Hinged DCA BOSCH

Hvad er funktionen af hængseladapteren til Bosch MIC-kameraet?

Adapteren gør det muligt at midlertidigt hænge kameraet under installationen for at lette tilslutning af kabler, før du skruer boltene i.

Hvilke værktøjer er nødvendige for at installere adapteren?

Du skal bruge en Torx T25 skruetrækker, en nøgle til M8 bolte og en stjerneskruetrækker til jordledningen.

Hvordan fastgøres adapteren på en monteringsflade?

Brug rustfri stålbolte M8 eller 5/16" maksimal diameter (medfølger ikke) til at fastgøre adapteren på overfladen.

Hvilken type kabel skal bruges til Ethernet-forbindelsen?

Brug et Cat5e eller Cat6 kabel til RJ45-forbindelsen.

Hvilken strømforsyning kræves til kameraet?

Den nødvendige strømforsyning er 24 VAC.

Hvordan sikres tætheden af installationen?

Brug den medfølgende o-ring og kabelgennemføringsadapteren. Luk den ubrugte åbning med afblændingen.

Hvad gør man ved omvendt installation?

Påfør en lille mængde MOLYKOTE® 111 fedt på hovedo-ringen for at holde den på plads.

Hvordan tilsluttes jordledningen?

Skru den grønne ledning fra kameraets base ind i jordforbindelseshullet inde i adapteren.

Hvad er risikoen ved at klemme kabler?

Der kan opstå skader på kameraet eller fejlfunktion.

Kan jeg bruge denne adapter med andre kameraer?

Denne adapter er specifikt designet til Bosch MIC7000 kameraer.

BRUGSANVISNING MIC Hinged DCA BOSCH

dansk Indholdsfortegnelse 50

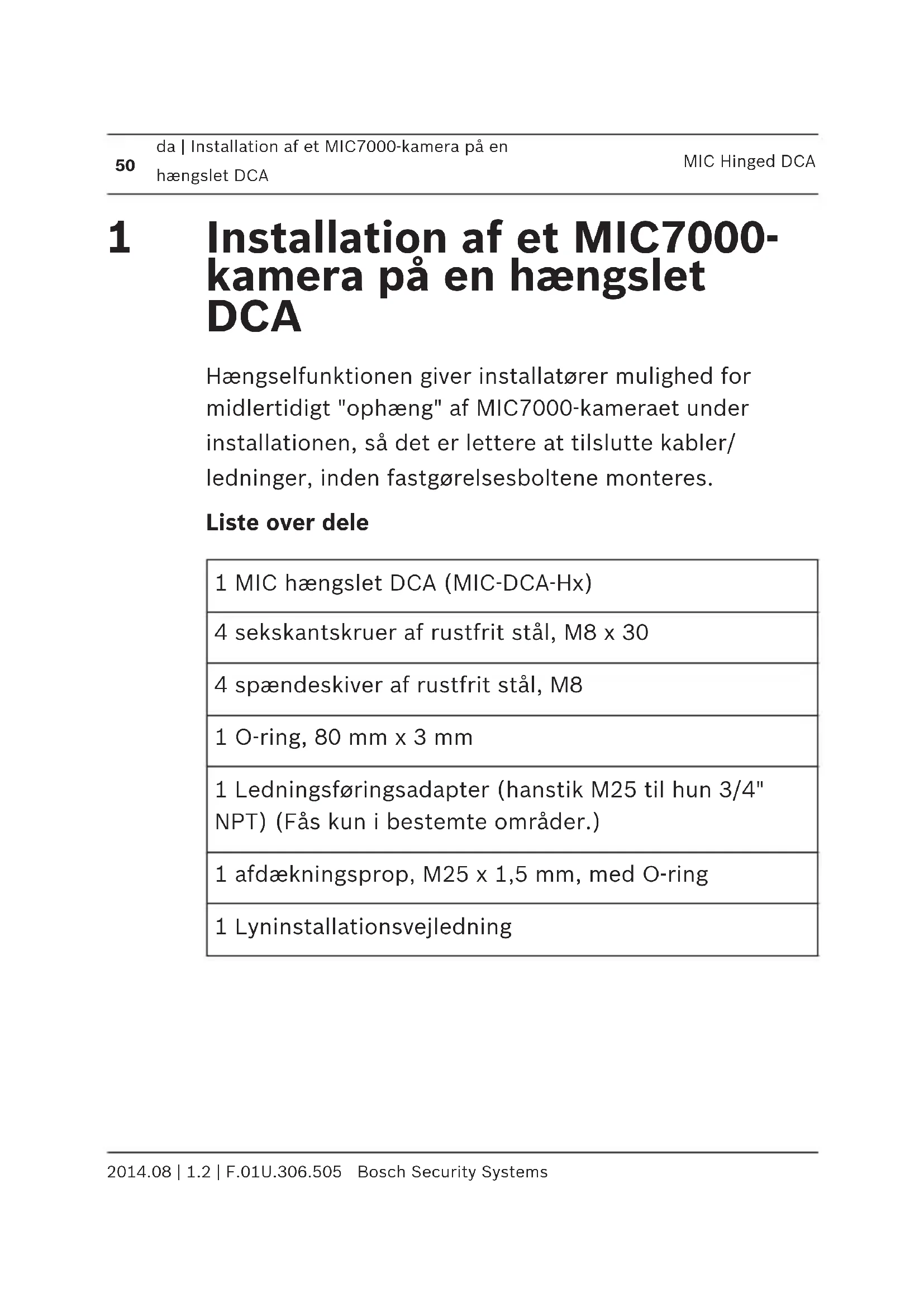

1 Installation af et MIC7000-kamera på en hængslet DCA

Hængselfunktionen giver installatører mulighed for midlertidigt "ophæng" af MIC7000-kameraet under installationen, så det er lettere at tilslutte kabler/ledninger, inden fastgørelsesboltene monteres.

Liste over dele

1 MIC hængslet DCA (MIC-DCA-Hx)

4 sekskantskruer af rustfrit stål, M8 x 30

4 spændeskiver af rustfrit stål, M8

1 O-ring, 80 mm x 3 mm

1 Ledningsføringsadapter (hanstik M25 til hun 3/4" NPT) (Fås kun i bestemte områder.)

1 afdækningsprop, M25 x 1,5 mm, med O-ring

1 Lyninstallationsvejledning

Ekstraværktøj påkrævet

1	Torx-skruetrækker, T25, til at løsne og spænde hængselboltene
1	Nøgle/skruetrækker til at spænde M8-boltene (medfølger) til montering af kameraet på DCA'en
1	Nøgle/skruetrækker til at spænde de Brugerleveret bolte (maks. diameter på M8 eller 5/16") til at montere DCA'en på monteringsstedet
1	Stjerneskruetrækker til tilslutning af jordkabel
* *	(Valgfrit) smøremiddel MOLYKOTE® 111 [fra Dow Corning] til primær O-ring

Advarsel!

Sørg for ikke at beskadige malingen på kameraets kabinet eller beslaget.

1 2 3/4" NPT M25 4X Ø9.0 4 RJ45 Cat5e/Cat6 24 VAC / RS-485

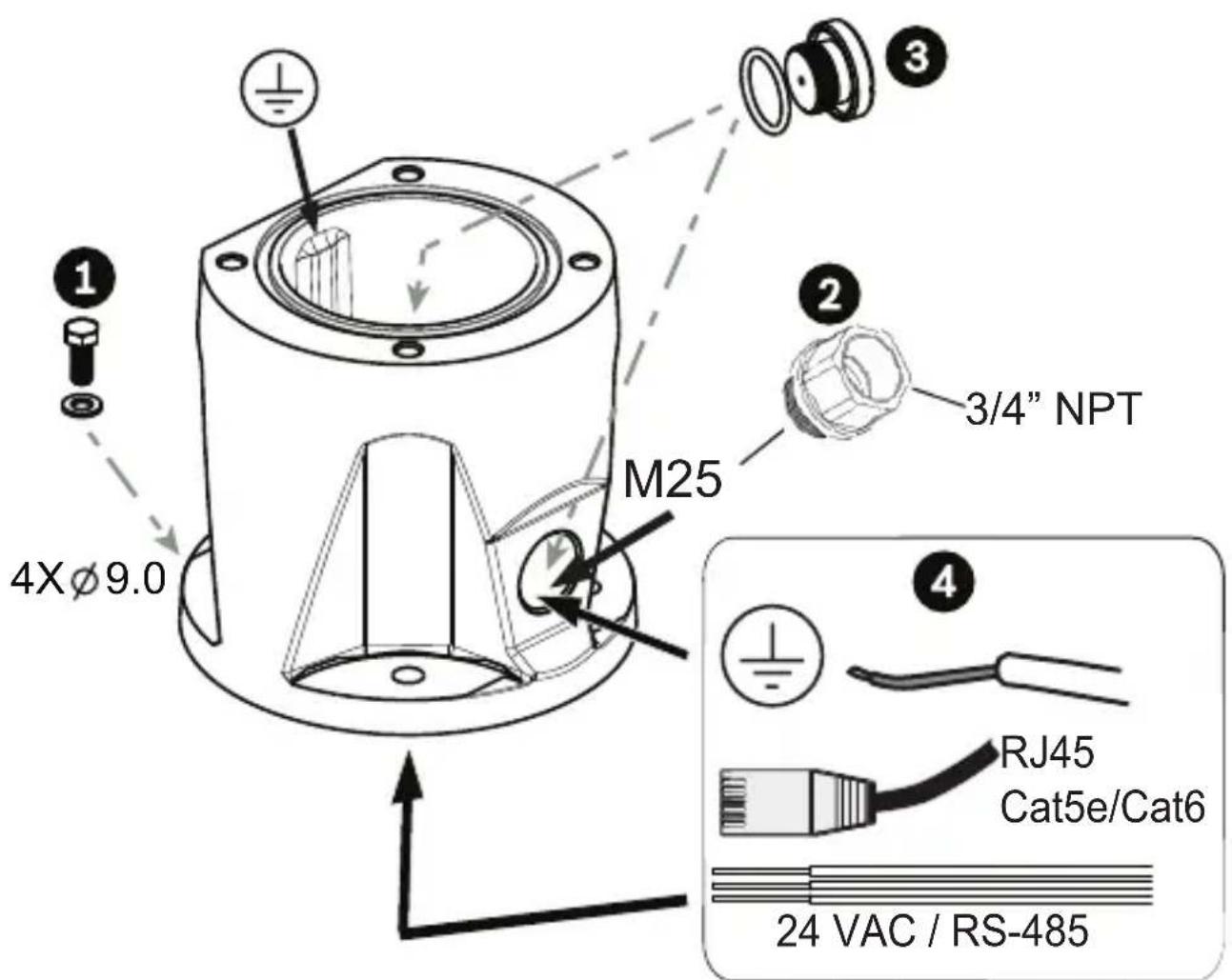

1. Fastgør DCA'en på monteringsstedet ved brug af Brugerleveret hardware (emne 1). (Bosch anbefaler brugen af bolte og spændeskiver af rustfrit stål.) Fastgør Brugerleveret rør eller pakninger til hullet i siden eller til det nederste hul. Hvis det er muligt, skal den medfølgende røradapter anvendes (han M25 til hun 3/4" NPT) (emne 2), hvis der er behov for det. Sæt proppen i det ubenyttede hul (emne 3). Sæt kablerne i DCA'en (emne 4).

T25 Torx 1 2 2x 3 4

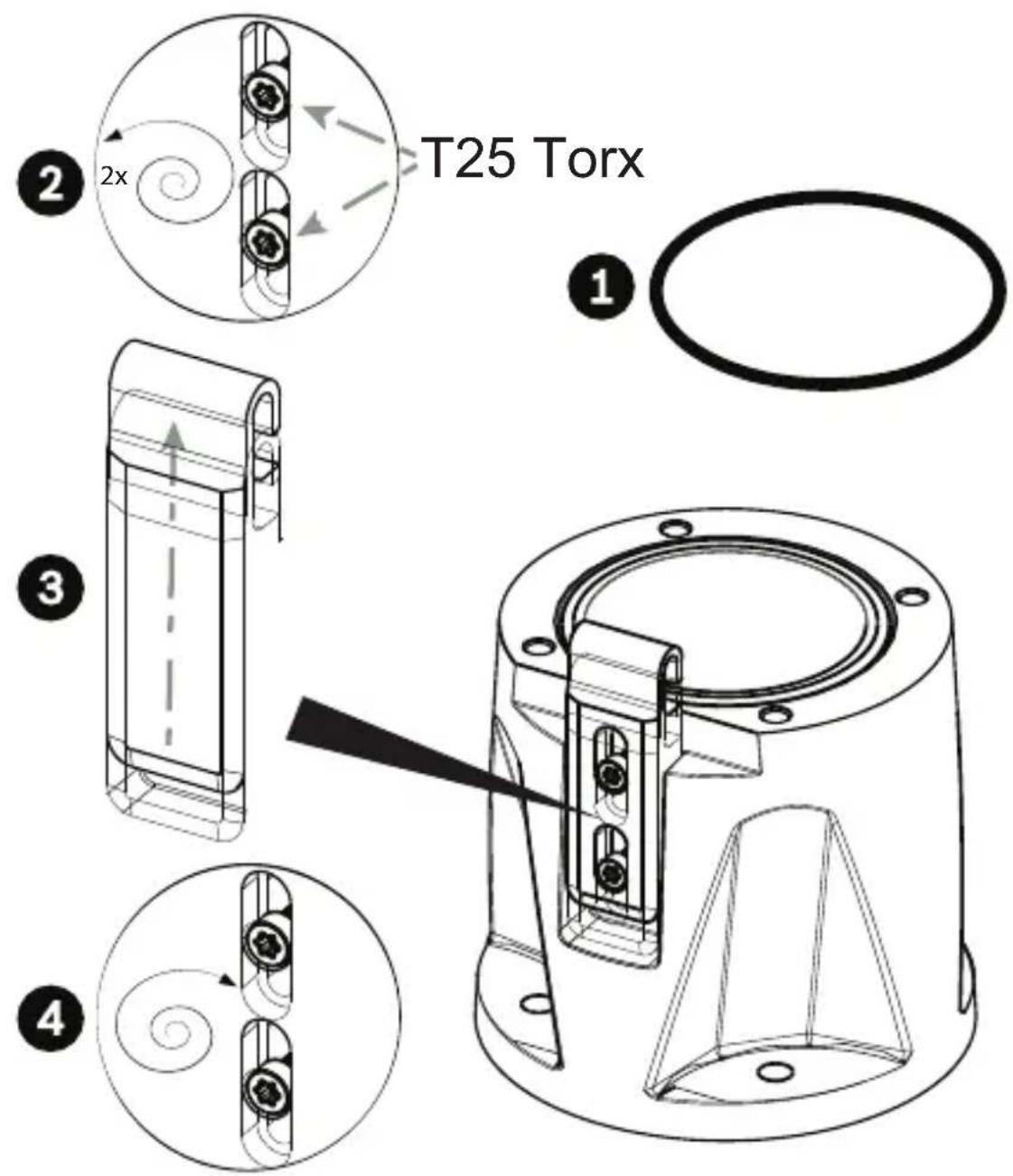

1. Isæt O-ring (emne 1). Løsn Torx-boltene med to (2) omdrejninger (emne 2). Skub hængslet op (emne 3). Spænd boltene for midlertidigt at holde hængslet i position (emne 4).

1. For en omvendt installation påføres lidt smøremiddel på den primære O-ring for at holde den i position.

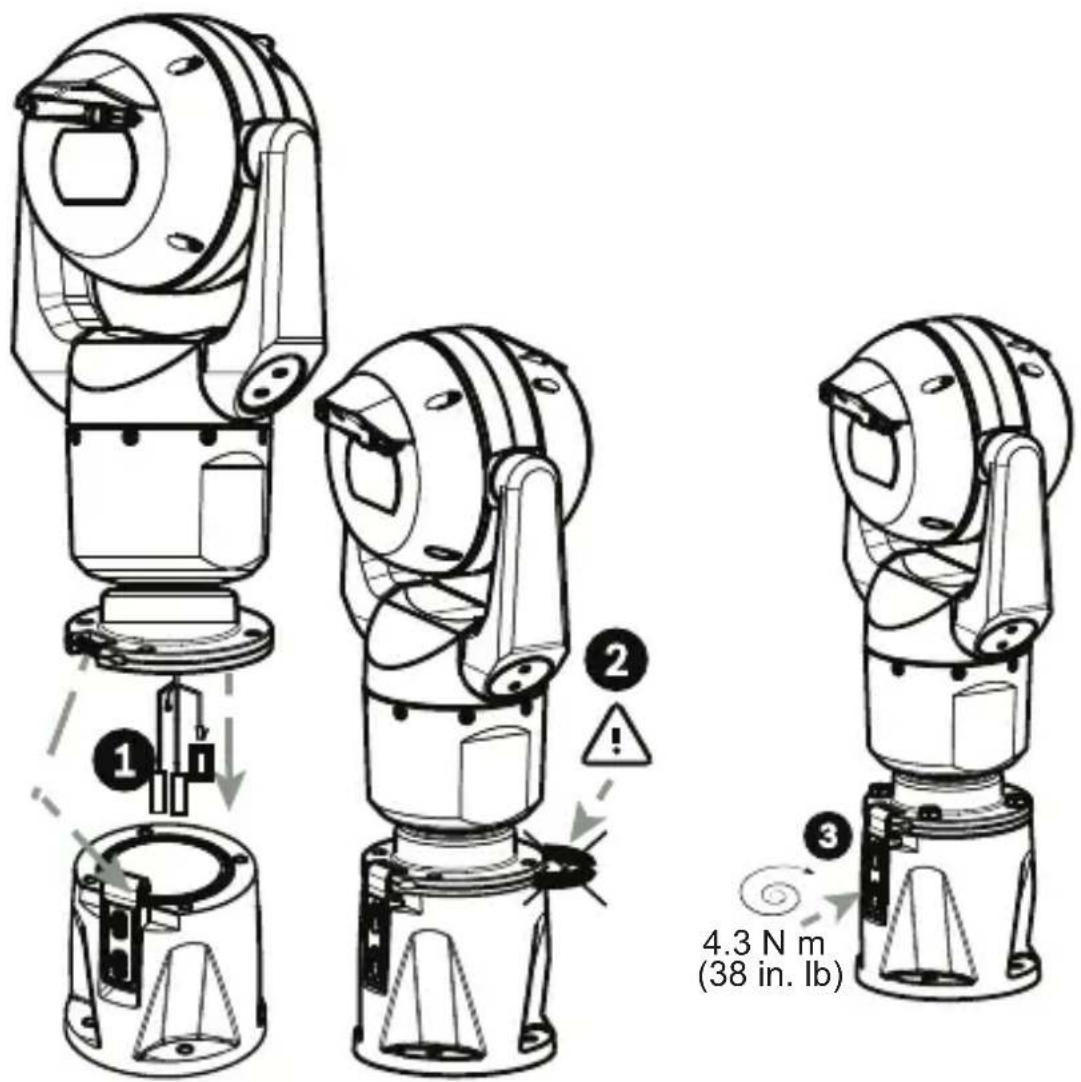

1. Placer kablerne i DCA'en, og positioner samtidigt kameraets sokkelstift under hængslet (emne 1). Undgå at klemme kablerne! (emne 2). Skub hængslet ned for at fastgøre kamerastiften. Spænd hængselboltene helt (emne 3).

1. Vip kameraet forsigtigt til siden med stiften under hængslet.

Bemærk: Risiko for skade på kameraet! Før kameraet i position – lad det ikke falde ned i drejet position uden støtte, og lad ikke hovedet slå ned i en overflade eller en genstand!

Opret de relevante elektriske forbindelser.

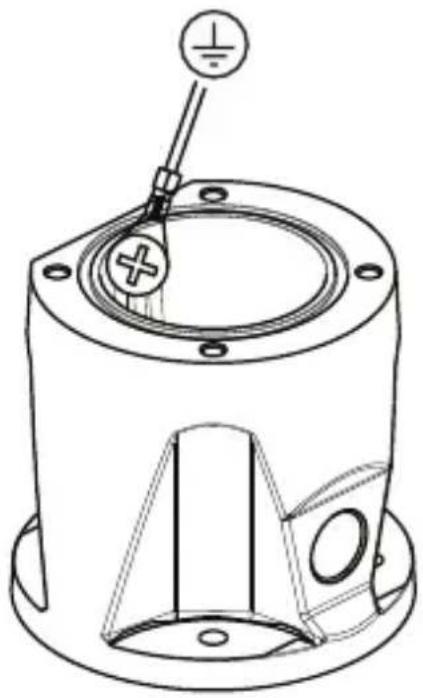

1. Skru det grønne GND-kabel på kamerasoklen i bundhullet på indersiden af DCA'en. Hvis DCA'en ikke er forbundet med en jordforbundet overflade, skal det Brugerleveret jordkabel (emne 4 i trin 1) forbindes til samme tilslutningspunkt.

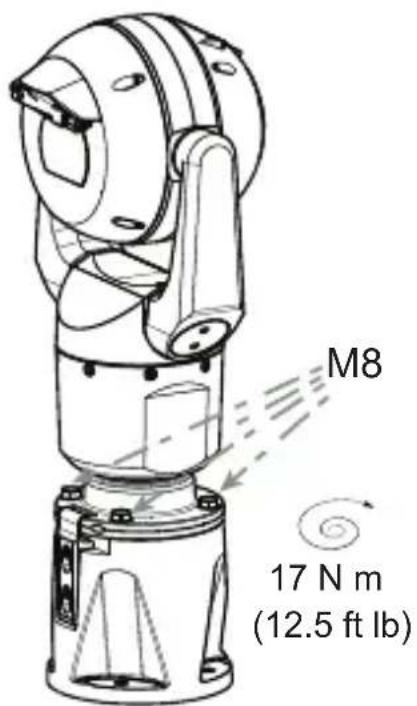

1. Vip kameraet forsigtigt i den endelige position. Undgå at klemme kablerne mellem kamerasoklen og DCA'en! Isæt fire spændeskiver og sekskantskruer (medfølger).

Pass på slik at du ikke skader lakken på kamerahuset på festet.

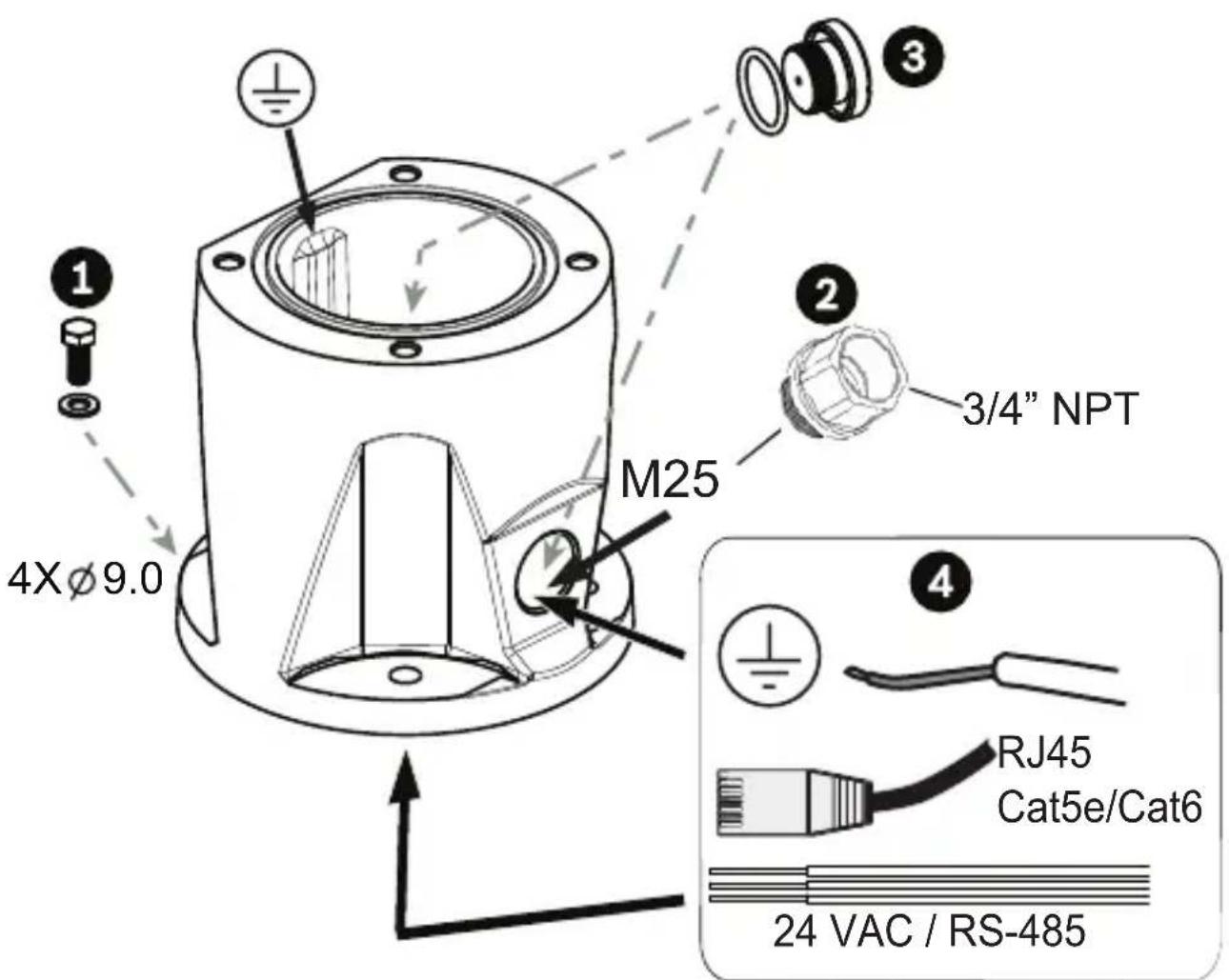

1 2 3/4" NPT M25 4X Ø9.0 4 RJ45 Cat5e/Cat6 24 VAC / RS-485

Koble til de relevante ledningene.

1. Fest den grønne jordingsledningen fra kameraets base til jordingshullet på den indre veggen til DCA. Hvis DCA ikke festes på et jordet underlag, fester du anskaffes av brukeren-jordledningen (element 4 under trinn 1) til samme tilkoblingspunkt.
