MIC Hinged DCA - Övervakningskamera BOSCH - Gratis bruksanvisning och manual

Produkttyp	Övervakningskamera
Märke	Bosch
Modell	MIC Hinged DCA
Strömförsörjning	24 VAC
Datagränssnitt	RS-485 och Ethernet RJ45 (Cat5e/Cat6)
Monteringstyp	Gångjärnsadapter för bred kanal
Husmaterial	Rostfritt stål (bultar och brickor)
Anslutningar	Kabelgenomföring M25 och NPT 3/4" med adapter
Infästning	4 sexkantsbultar M8 x 30 mm i rostfritt stål
O-ring	80 mm x 3 mm
Tätningsplugg	M25 x 1,5 mm med O-ring
Nödvändiga verktyg	Torx T25-skruvmejsel, nyckel för M8, stjärnskruvmejsel
Huvudfunktion	Videoövervakning med enkel installation tack vare gångjärn
Elsäkerhet	Jordning obligatorisk (grön ledning)
Rekommenderat fett	MOLYKOTE® 111 för huvud O-ring (valfritt)
Försiktighetsåtgärder	Undvik att klämma kablar, skada inte färgen
Ingår i leveransen	Snabbinstallationsguide
Användning	Utomhus (rekommenderas)

Vanliga frågor - MIC Hinged DCA BOSCH

Vad är funktionen för gångjärnsadaptern för Bosch MIC-kameran?

Adaptern gör det möjligt att tillfälligt hänga upp kameran under installationen för att underlätta anslutning av kablar innan bultarna dras åt.

Vilka verktyg behövs för att installera adaptern?

Du behöver en Torx T25-skruvmejsel, en nyckel för M8-bultar och en stjärnskruvmejsel för jordledningen.

Hur fäster man adaptern på en monteringsyta?

Använd rostfria bultar M8 eller 5/16" maximal diameter (medföljer ej) för att fästa adaptern på ytan.

Vilken typ av kabel används för Ethernet-anslutningen?

Använd en Cat5e- eller Cat6-kabel för RJ45-anslutningen.

Vilken strömförsörjning krävs för kameran?

Den nödvändiga strömförsörjningen är 24 VAC.

Hur säkerställer man tätning av installationen?

Använd den medföljande O-ringen och kabelgenomföringsadaptern. Plugga det oanvända hålet med tätningspluggen.

Vad gör man vid installation upp och ner?

Applicera en liten mängd MOLYKOTE® 111-fett på huvud O-ringen för att hålla den på plats.

Hur ansluter man jordledningen?

Skruva fast den gröna ledningen från kamerans bas på jordanslutningshålet inuti adaptern.

Vilka risker finns om man klämmer kablar?

Skador på kameran eller felaktig funktion kan uppstå.

Kan jag använda denna adapter med andra kameror?

Denna adapter är specifikt utformad för Bosch MIC7000-kameror.

BRUKSANVISNING MIC Hinged DCA BOSCH

Innehållsförteckning 131

1 Montera en MIC7000 kamera på en gångjärnsförsedd DCA

Med hakfunktionen kan installatörerna "hänga" MIC7000 kameran tillfälligt under installationen för enklare anslutning av kablar/ledningar innan de slutliga bultarna installeras.

Artikellista

1 MIC hakförsedd DCA (MIC-DCA-Hx)

4 sexkantbultar av rostfritt stål, M8 x 30

4 plana brickor av rostfritt stål, M8

1 O-ring, 80 mm x 3 mm

1 röradapter (hane M25 till hona 3/4" NPT) (Finns endast i specifika regioner.)

1 blindplugg, M25 x 1,5 mm, med O-ring

1Snabbinstallationshandbok

Extra verktyg krävs

1	Torxnyckel, T25, för att lossa och dra åt krokbultarna
1	Nyckel/skruvbit för att säkra M8-bultar (medföljer) för att montera kameran på DCA:n
1	Nyckel/skruvbit för att säkra tillhandahålls av användaren bultar (max M8 eller 5/16-tums diameter) för att montera DCA :n på monteringsplatsen
1	Phillips skruvmejsel för att fästa jordkabel
* *	(Extra) MOLYKOTE® 111 fett [från Dow Corning] för primär O-ring

Varning!

Se till att inte skada lacken på kamerahuset eller fästet.

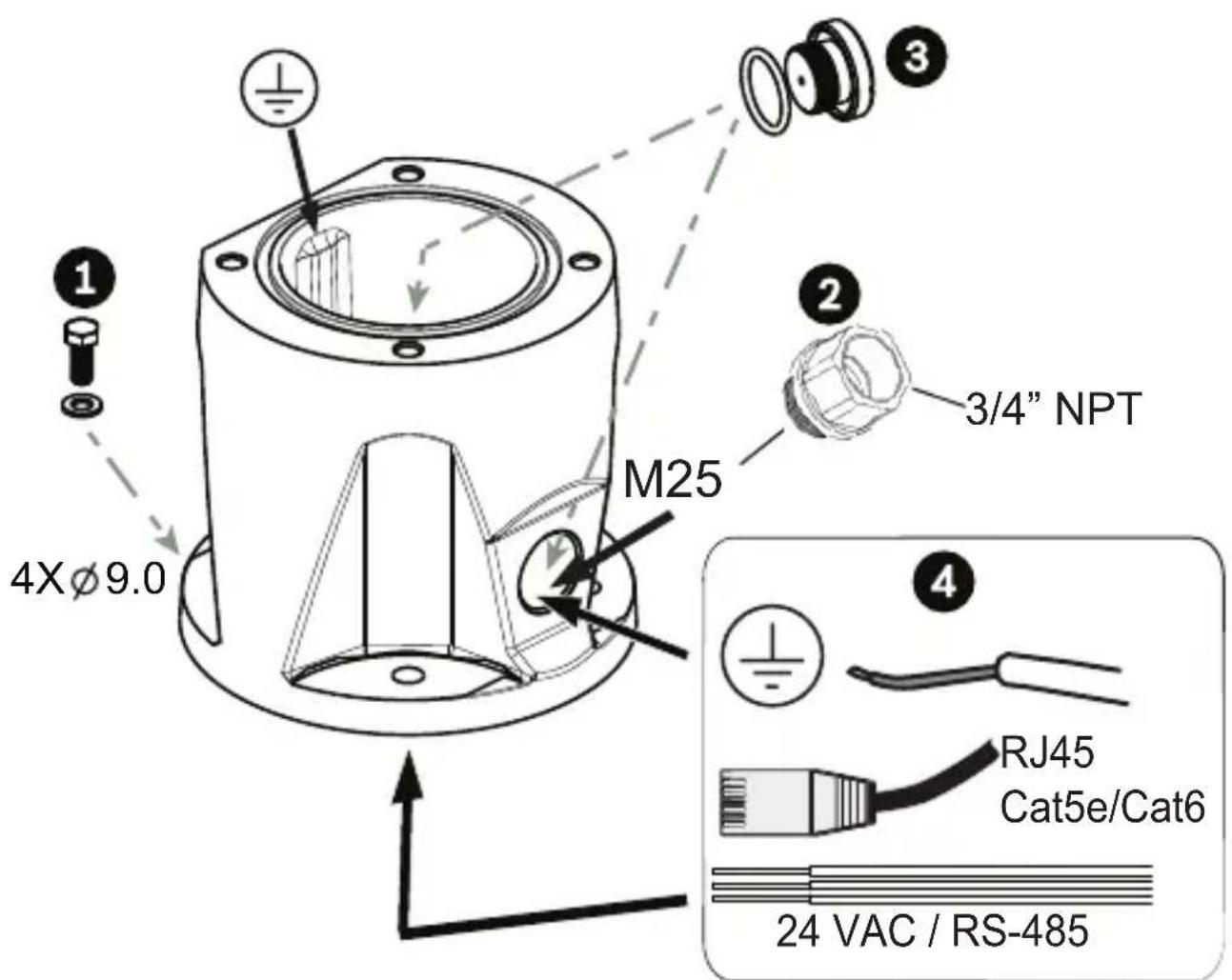

1 2 3/4" NPT M25 4X Ø9.0 4 RJ45 Cat5e/Cat6 24 VAC / RS-485

1. Sätt DCA på monteringsplatsen med tillhandahålls av användaren hårdvara (del 1). (Bosch rekommenderar rostfria stålbultar och -brickor.) Sätt dit tillhandahålls av användaren kabelrör eller boxar på sido- eller bottenhålet. Om tillämpligt, använd medföljande kabelrörsadapter (hane M25 till hona 3/4-tums NPT) (del 2) om nödvändigt. Plugga oanvänt hål (del 3). Dra kablar in i DCA (del 4).

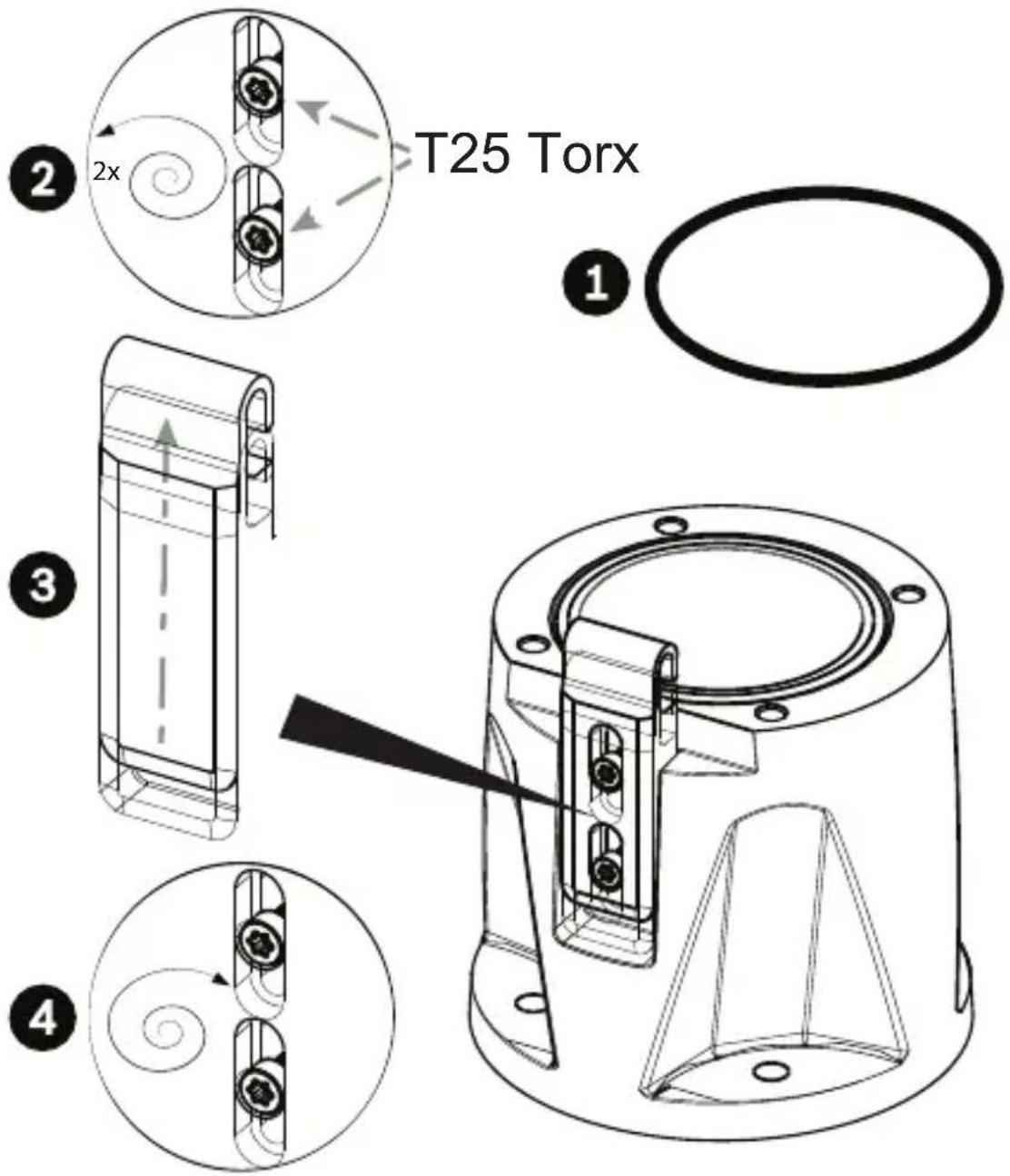

T25 Torx 1 2x 2 3 4

1. Sätt in O-ring (del 1). Lossa Torxbultarna två (2) varv (del 2). Skjut upp kroken (del 3). Dra fast bultarna för att hålla fast kroken tillfälligt (del 4).

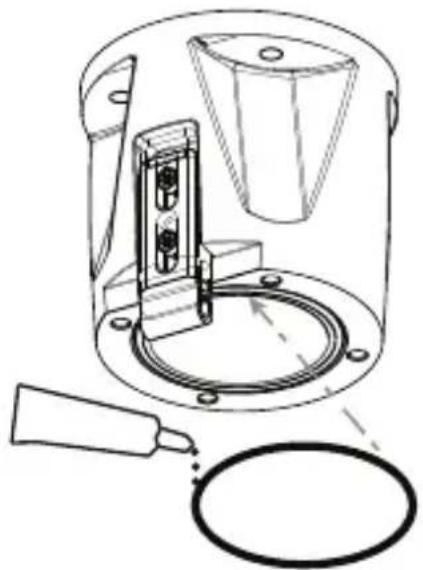

1. För upp- och nedvänd montering, stryk på en liten mängd fett på den primära O-ring för att hålla den på plats.

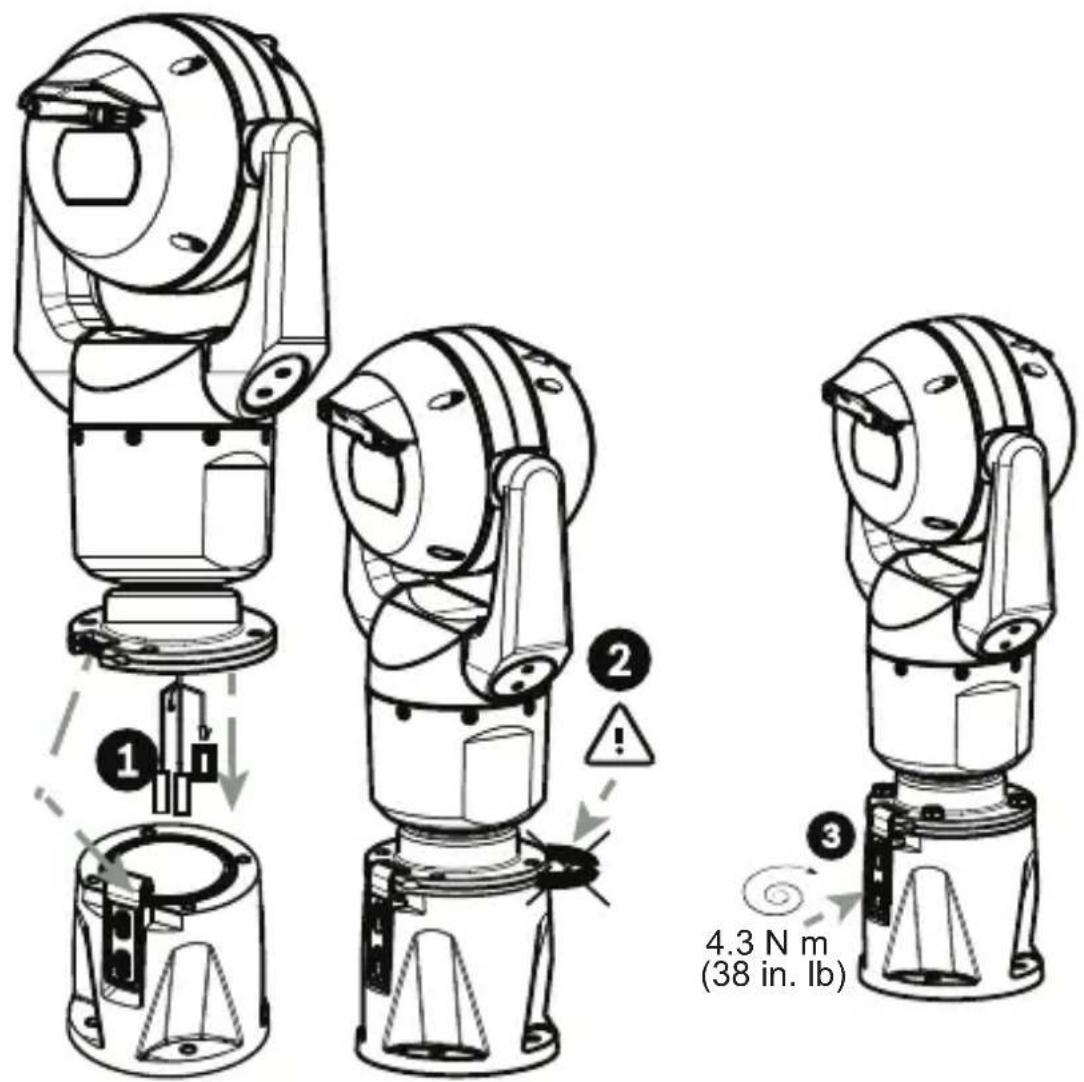

1. Placera ledningar i DCA:n när kamerans basstift placeras under kroken (del 1). Undvik att klämma ledningarna! (del 2). Skjut ned kroken för att säkra kamerastiftet. Dra åt krokbultarna helt (del 3).

1. Luta kameran försiktigt åt sidan med stiftet under kroken.

Obs: Risk för att skada kameran! Sätt kameran på plats; låt den inte falla i upp- och nedvänt läge av sig själv och låt inte huvudet slå i någon yta eller något föremål!

Utför de elektriska anslutningarna.

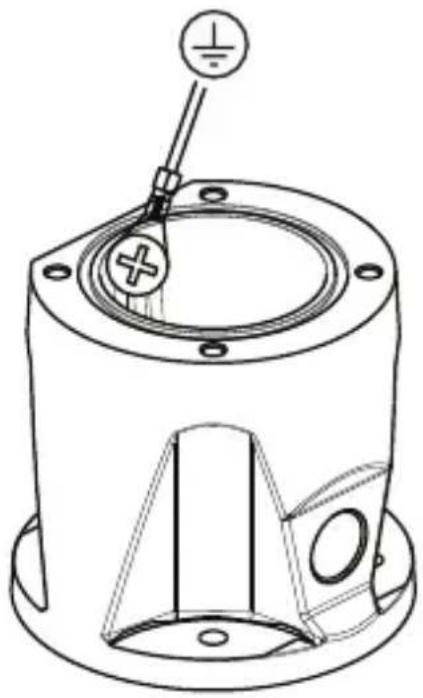

1. Skruva den gröna JORD-ledningen från kamerabasen till jordhålet på insidan av DCA väggen. Om DCA:n inte är monterad på jordad yta, fäst tillhandahålls av användaren jordad ledning (del 4 i steg 1) på samma anslutningspunkt.

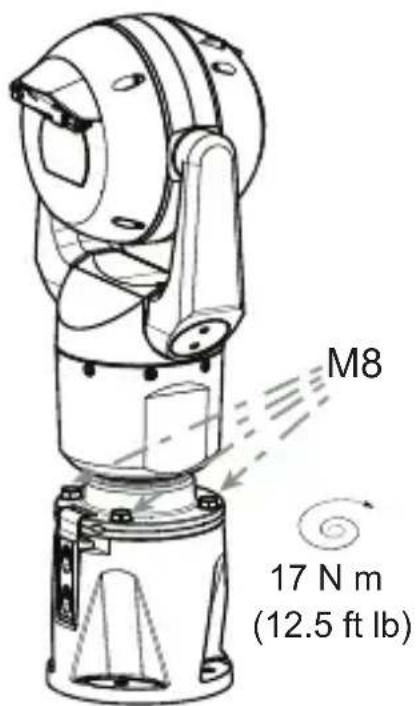

1. Luta kameran försiktigt i slutligt läge. Undvik att klämma ledningarna mellan kameran och DCA:n! Sätt in fyra brickor och insexbultar (medföljer).
