| Type de produit | Caméra de surveillance |
| Marque | Bosch |
| Modèle | MIC Hinged DCA |
| Alimentation | 24 VAC |
| Interface de données | RS-485 et Ethernet RJ45 (Cat5e/Cat6) |
| Type de montage | Adaptateur pour gaine large à charnière |
| Matériau du boîtier | Acier inoxydable (boulons et rondelles) |
| Connecteurs | Presse-étoupe M25 et NPT 3/4" avec adaptateur |
| Fixation | 4 boulons hexagonaux M8 x 30 mm en acier inoxydable |
| Joint torique | 80 mm x 3 mm |
| Obturateur | M25 x 1,5 mm avec joint torique |
| Outils nécessaires | Tournevis Torx T25, clé pour M8, tournevis cruciforme |
| Fonction principale | Surveillance vidéo avec installation aisée grâce à la charnière |
| Sécurité électrique | Mise à la terre obligatoire (fil vert) |
| Graisse recommandée | MOLYKOTE® 111 pour joint torique principal (optionnel) |
| Précautions | Éviter de pincer les câbles, ne pas endommager la peinture |
| Pièces incluses | Guide d'installation rapide |
| Usage | Extérieur (préconisé) |
FOIRE AUX QUESTIONS - MIC Hinged DCA BOSCH
Quelle est la fonction de l'adaptateur à charnière pour la caméra Bosch MIC ?
L'adaptateur permet d'accrocher provisoirement la caméra pendant l'installation pour faciliter la connexion des câbles avant de visser les boulons.
Quels outils sont nécessaires pour installer l'adaptateur ?
Vous aurez besoin d'un tournevis Torx T25, d'une clé pour boulons M8 et d'un tournevis cruciforme pour le fil de terre.
Comment fixer l'adaptateur sur une surface de montage ?
Utilisez des boulons en acier inoxydable M8 ou 5/16" de diamètre maximum (fournis par l'utilisateur) pour fixer l'adaptateur sur la surface.
Quel type de câble utiliser pour la connexion Ethernet ?
Utilisez un câble Cat5e ou Cat6 pour la connexion RJ45.
Quelle est l'alimentation requise pour la caméra ?
L'alimentation nécessaire est du 24 VAC.
Comment assurer l'étanchéité de l'installation ?
Utilisez le joint torique fourni et l'adaptateur de presse-étoupe. Bouchez l'orifice non utilisé avec l'obturateur.
Que faire en cas d'installation à l'envers ?
Appliquez une faible quantité de graisse MOLYKOTE® 111 sur le joint torique principal pour le maintenir en place.
Comment connecter le fil de terre ?
Vissez le fil vert du socle de la caméra sur l'orifice de prise de terre à l'intérieur de l'adaptateur.
Quels sont les risques si on pince les câbles ?
Des dommages à la caméra ou un mauvais fonctionnement peuvent survenir.
Puis-je utiliser cet adaptateur avec d'autres caméras ?
Cet adaptateur est conçu spécifiquement pour les caméras MIC7000 de Bosch.
Questions des utilisateurs sur MIC Hinged DCA BOSCH
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Aucune question pour l'instant. Soyez le premier à en poser une.
Téléchargez la notice de votre Caméra de surveillance au format PDF gratuitement ! Retrouvez votre notice MIC Hinged DCA - BOSCH et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil MIC Hinged DCA de la marque BOSCH.
MODE D'EMPLOI MIC Hinged DCA BOSCH
français Table des matières 23
中国语文 目录 32
CHS

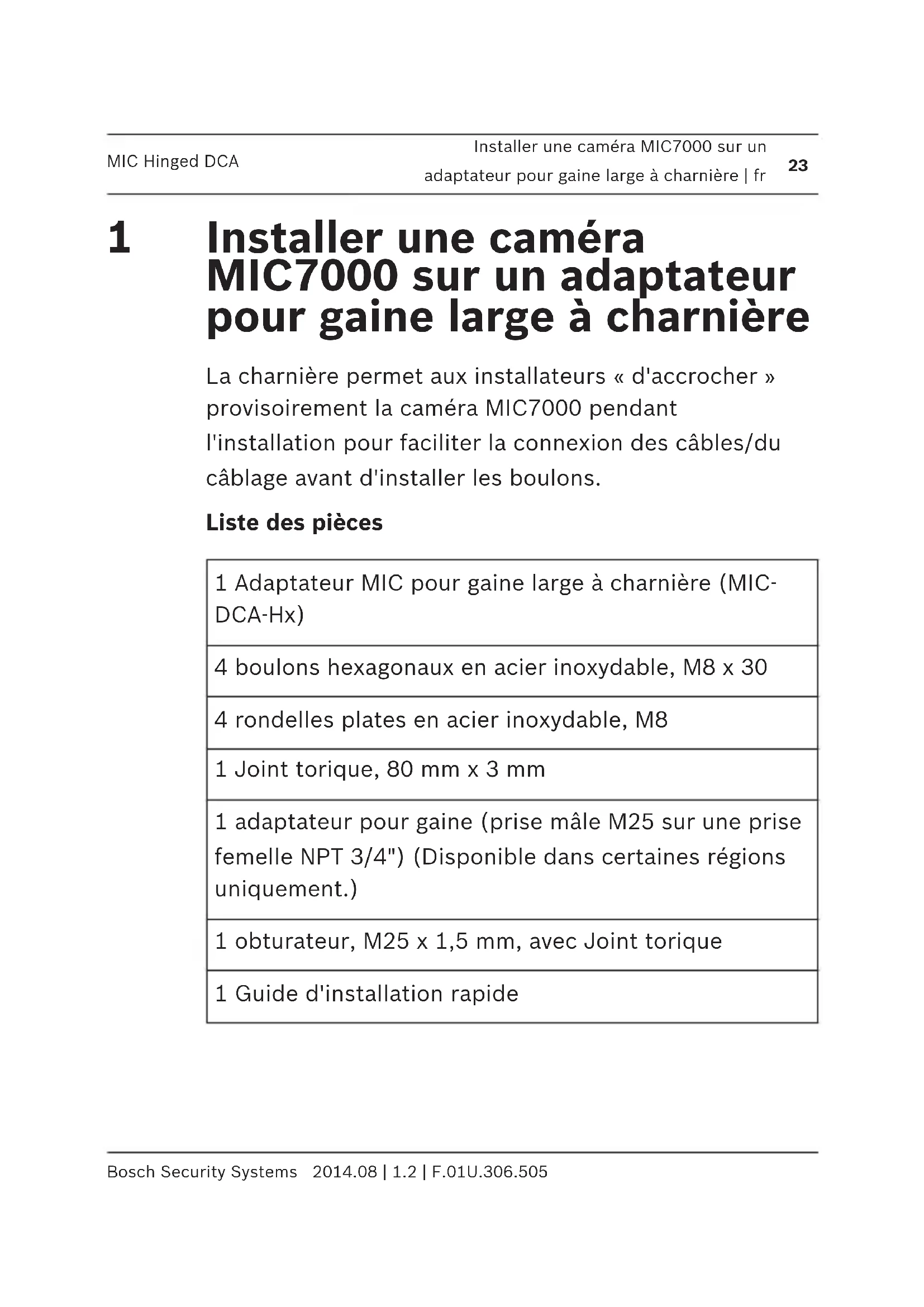

1 Installer une caméra MIC7000 sur un adaptateur pour gaine large à charnière
La charnière permet aux installateurs « d'accrocher » provisoirement la caméra MIC7000 pendant l'installation pour faciliter la connexion des câbles/du câblage avant d'installer les boulons.
Liste des pièces
| 1 Adaptateur MIC pour gaine large à charnière (MIC-DCA-Hx) |
| 4 boulons hexagonaux en acier inoxydable, M8 x 30 |
| 4 rondelles plates en acier inoxydable, M8 |
| 1 Joint torique, 80 mm x 3 mm |
| 1 adaptateur pour gaine (prise mâle M25 sur une prise femelle NPT 3/4") (Disponible dans certaines régions uniquement.) |
| 1 obturateur, M25 x 1,5 mm, avec Joint torique |
| 1 Guide d'installation rapide |
Outils supplémentaires requis
| 1 | Tournevis Torx, T25, pour serrer et desserrer les boulons des crochets |
| 1 | Clé/tournevis pour fixer les boulons M8 (fournis) et installer la caméra sur l'adaptateur |
| 1 | Clé/tournevis pour fixer les boulons fourni par l'utilisateur (M8 ou 5/16" de diamètre maximum) pour monter l'adaptateur sur la surface de montage |
| 1 | Tournevis cruciforme pour fixer le fil de terre |
| * * | (En option) graisse MOLYKOTE® 111 [produit Dow Corning] pour le Joint torique principal |
Avertissement!
Prenez garde à ne pas endommager la peinture du caisson de la caméra ou du support.


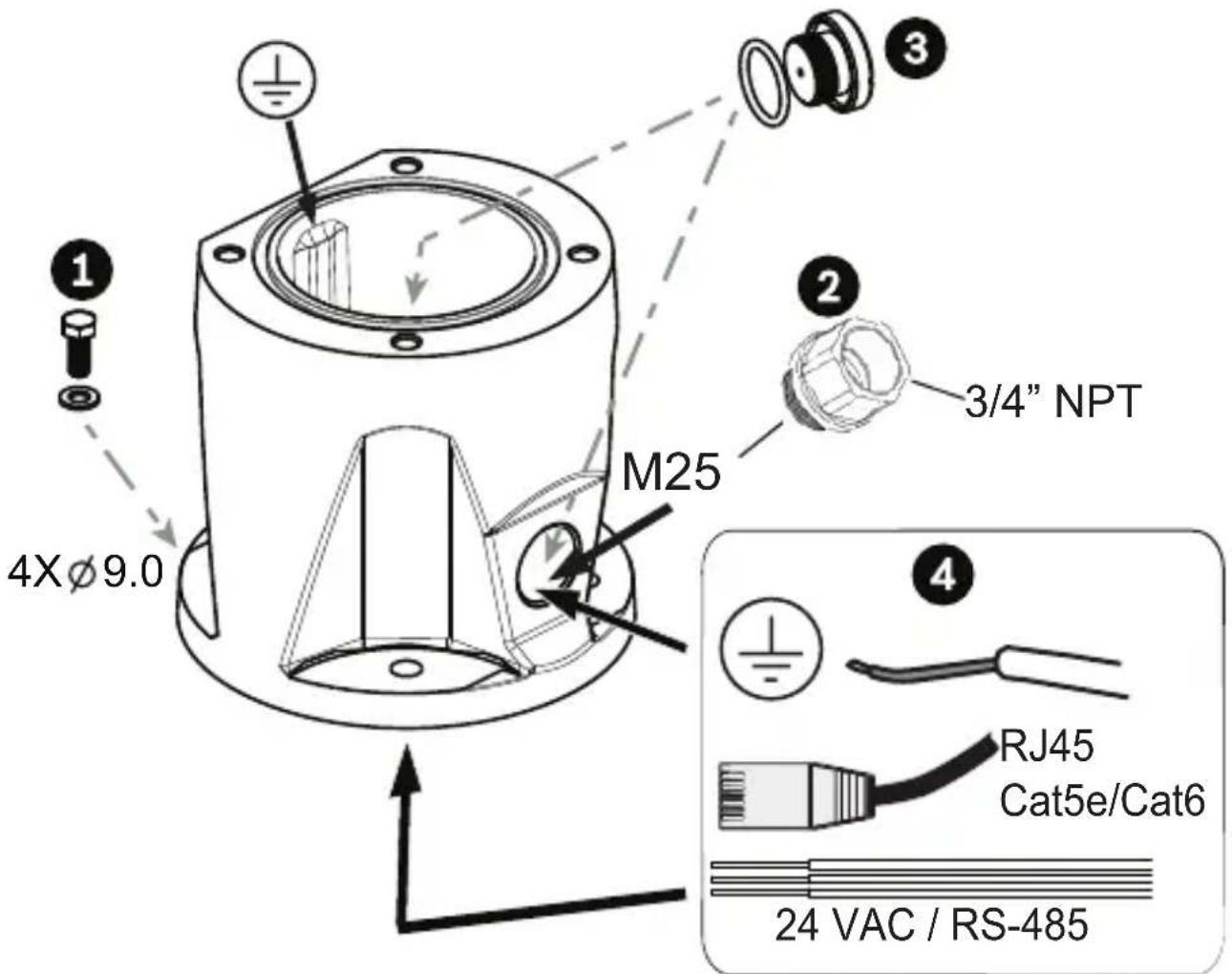

1 2 3/4" NPT M25 4X Ø 9.0 4 RJ45 Cat5e/Cat6 24 VAC / RS-485- Fixez l'adaptateur pour gaine large sur la surface de montage à l'aide du matériel fourni par l'utilisateur (élément 1). (Bosch recommande d'utiliser des boulons et des rondelles en acier inoxydable.) Fixez la gaine ou les presse-étoupe fourni par l'utilisateur sur l'orifice inférieur ou latéral. Le cas échéant, utilisez l'adaptateur pour gaine fourni (prise mâle M25 sur une prise femelle NTP 3/4") (élément 2). Bouchez l'orifice non utilisé (élément 3). Faites passer les câbles dans l'adaptateur pour gaine large (élément 4).


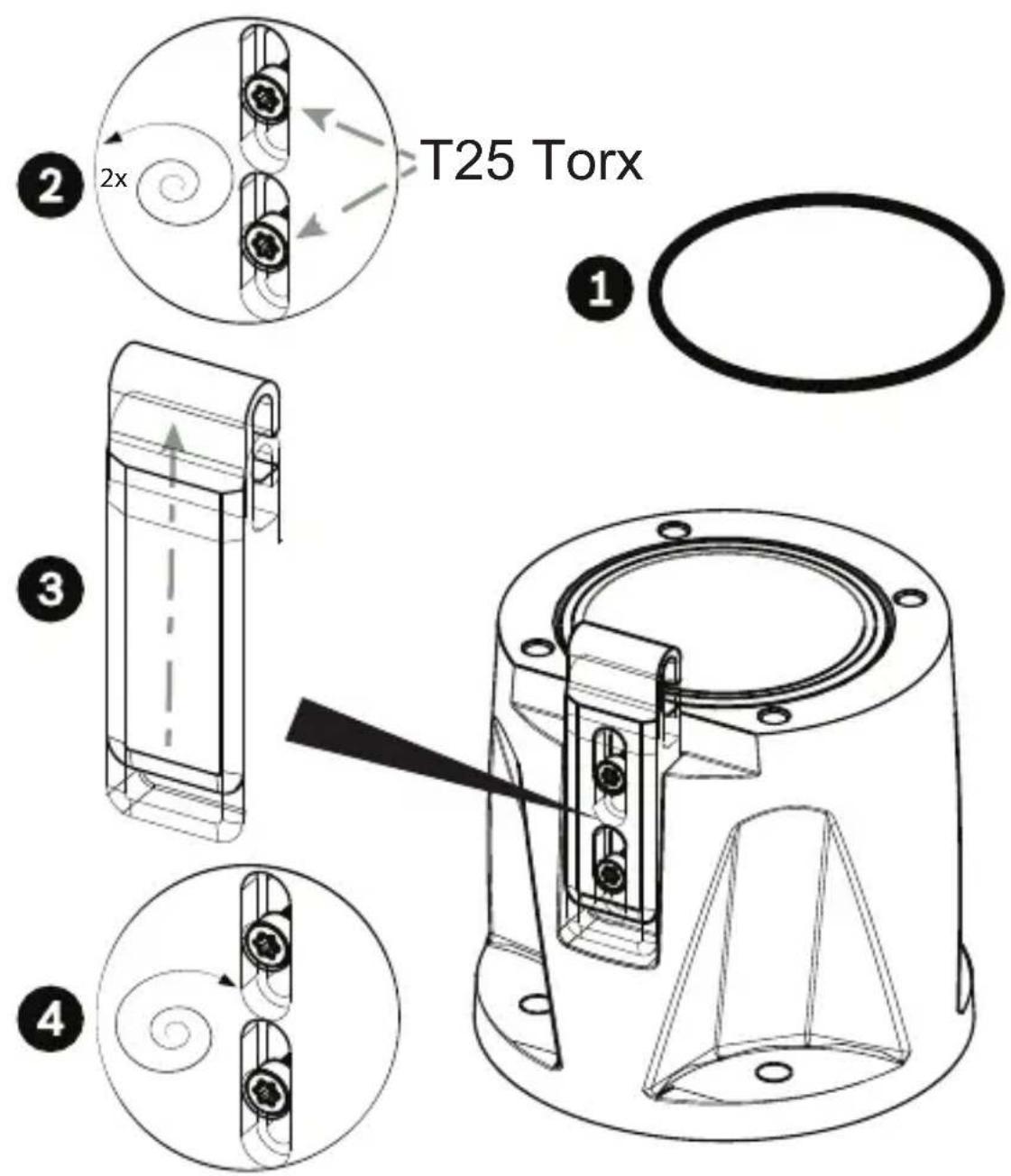

T25 Torx 1 2 2x 3 4- Insérez le Joint torique (élément 1). Desserrez les boulons Torx de deux (2) tours (élément 2). Faites glisser le crochet vers le haut (élément 3). Serrez les boulons pour maintenir le crochet en place provisoirement (élément 4).
- Pour une installation à l'envers, appliquez une faible quantité de graisse sur le Joint torique principal pour le maintenir en place.

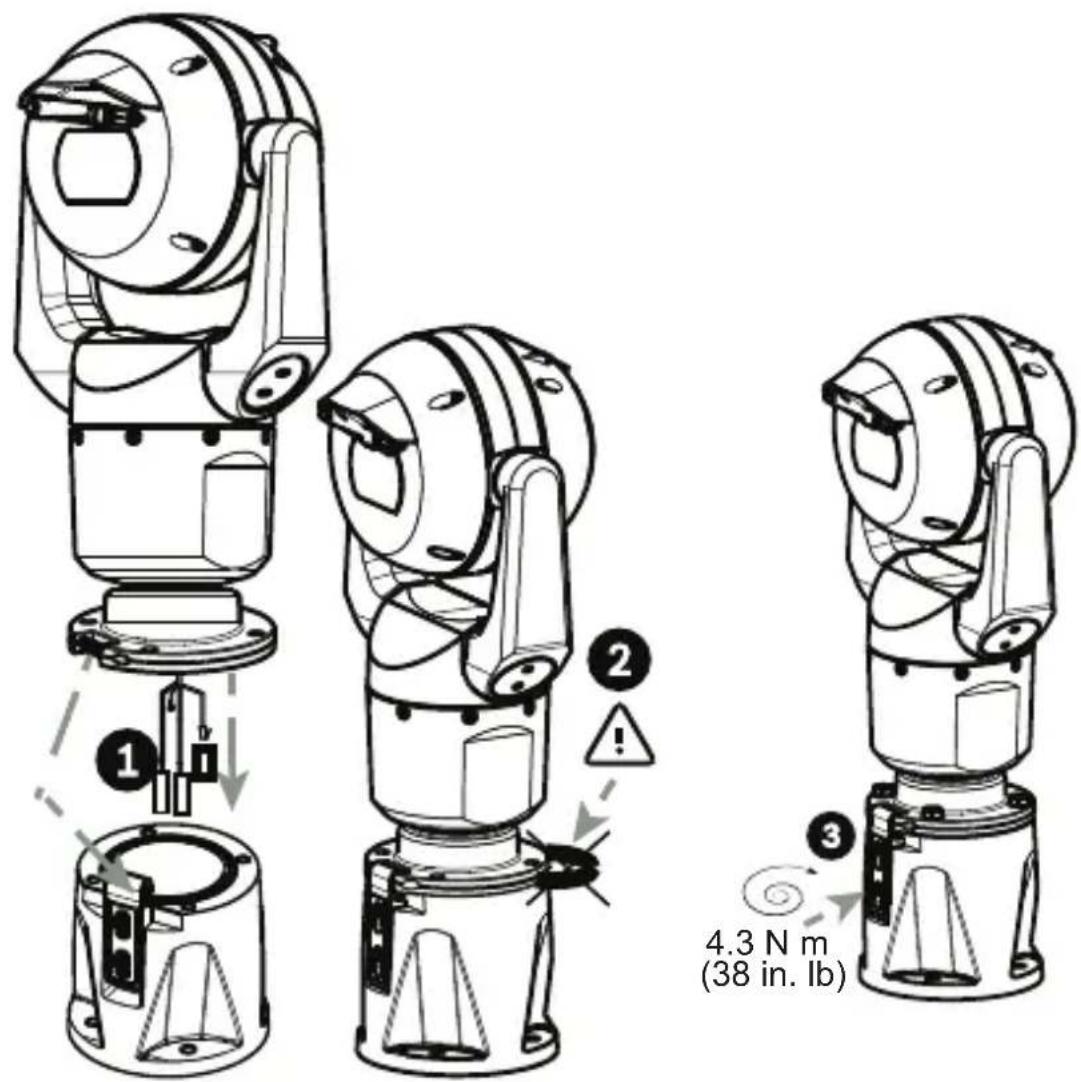

- Placez les fils dans l'adaptateur pour gaine large tout en positionnant la broche du socle de la caméra sous le crochet (élément 1). Évitez de pincer les fils (élément 2) ! Faites glisser le crochet vers le bas pour fixer la broche de la caméra. Serrez complètement les boulons des crochets (élément 3).
- Inclinez doucement la caméra sur le côté en maintenant la broche sous le crochet.
Attention : risque de dommages sur la caméra !
Positionnez la caméra, ne la laissez pas tomber en position retournée et empêchez la tête de se cogner contre toute surface ou objet.
Procédez au raccordement électrique adéquat.

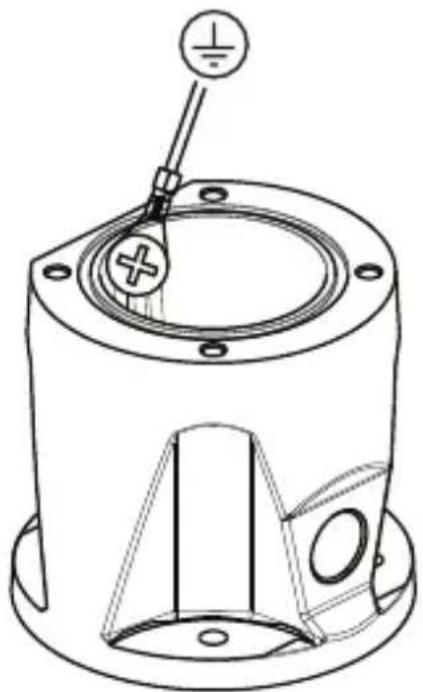

- Vissez le fil de masse vert du socle de la caméra sur l'orifice de la prise de terre à l'intérieur de l'adaptateur pour gaine large. Si l'adaptateur pour gaine large n'est pas monté en surface, fixez le fil de terre fourni par l'utilisateur (élément 4 de l'étape 1) sur le même point de connexion.
- Placez délicatement la caméra sur sa position finale. Évitez de pincer les fils entre le socle de la caméra et l'adaptateur ! Insérez quatre rondelles et boulons hexagonaux (fournis).
