GDR 1440-LI Professional - шуруповерт BOSCH - Бесплатное руководство пользователя

Тип продукта	Беспроводной ударный шуруповерт
Марка и модель	Bosch GDR 1440-LI Professional
Номинальное напряжение	14,4 В
Тип аккумулятора	Литий-ионный
Ёмкость аккумулятора (рекомендуемая)	2,0 А·ч или более
Максимальный крутящий момент	140 Н·м
Частота вращения холостого хода	0 - 2800 об/мин
Частота ударов	0 - 3200 уд/мин
Патрон	Шестигранный 1/4" (6,35 мм)
Вес (с аккумулятором)	Около 1,3 кг (согласно процедуре EPTA 01:2014)
Длина	Около 240 мм
Уровень шума (звуковое давление/акустический)	LpA = 86 дБ(A) / LwA = 97 дБ(A)
Вибрация (завинчивание)	ah = 11,0 м/с², K = 1,5 м/с²
Совместимое зарядное устройство	Bosch AL 1814 CV (в комплекте)
Время заряда (2,0 А·ч)	Около 90 мин
Рабочее освещение	Встроенный светодиод
Функция пуск/стоп	Электронный регулятор скорости
Безопасность	Тормоз безопасности, защита от перегрузок
Обслуживание	Очищайте вентиляционные щели сухой кистью; не используйте растворители
Запасные части и ремонтопригодность	Запасные части доступны через сервисный центр Bosch (www.bosch-pt.com); требуется номер артикула

Часто задаваемые вопросы - GDR 1440-LI Professional BOSCH

Какой аккумулятор использовать с Bosch GDR 1440-LI Professional?

Используйте только литий-ионные аккумуляторы Bosch напряжением 14,4 В и ёмкостью не менее 1,3 А·ч. Модели 2,0 А·ч или 4,0 А·ч рекомендуются для оптимального времени работы.

Как правильно заряжать аккумулятор?

Вставьте аккумулятор в зарядное устройство AL 1814 CV до защелкивания. Индикатор мигает во время зарядки. Когда загорится постоянно, зарядка завершена. Температура окружающей среды должна быть от 0°C до 45°C.

Что делать, если индикатор зарядного устройства горит постоянно, но аккумулятор не заряжается?

Проверьте, правильно ли вставлен аккумулятор и чистые ли контакты. Если проблема сохраняется, аккумулятор может быть неисправен. Замените его или обратитесь в сервисный центр Bosch.

Какова максимальная мощность закручивания?

Максимальный крутящий момент составляет 140 Н·м, подходит для завинчивания шурупов по дереву диаметром до 10 мм и болтов M12 в стали.

Можно ли использовать шуруповерт для сверления?

Нет, GDR 1440-LI - это ударный шуруповерт, предназначенный для завинчивания и затягивания. Он не имеет функции сверления с ударом по кирпичу.

Как чистить инструмент?

Отключите аккумулятор и протрите внешние поверхности сухой тканью. Используйте кисть для удаления пыли из вентиляционных щелей. Не используйте воду или растворители.

Где найти запасные части?

Заказывайте запасные части на сайте www.bosch-pt.com или через сервисный центр Bosch. Имейте под рукой 10-значный номер артикула (на заводской табличке).

Защищен ли инструмент от перегрузок?

Да, электронная система защищает от перегрузок и чрезмерных температур. В случае заклинивания инструмент автоматически останавливается.

Каков уровень шума шуруповерта?

Уровень звукового давления составляет 86 дБ(A), уровень звуковой мощности - 97 дБ(A). При длительном использовании надевайте средства защиты слуха.

Как уменьшить вибрацию при использовании?

Используйте антивибрационные перчатки и делайте регулярные перерывы. Держите инструмент крепко, но без излишнего усилия. Вибрация составляет 11,0 м/с² (завинчивание).

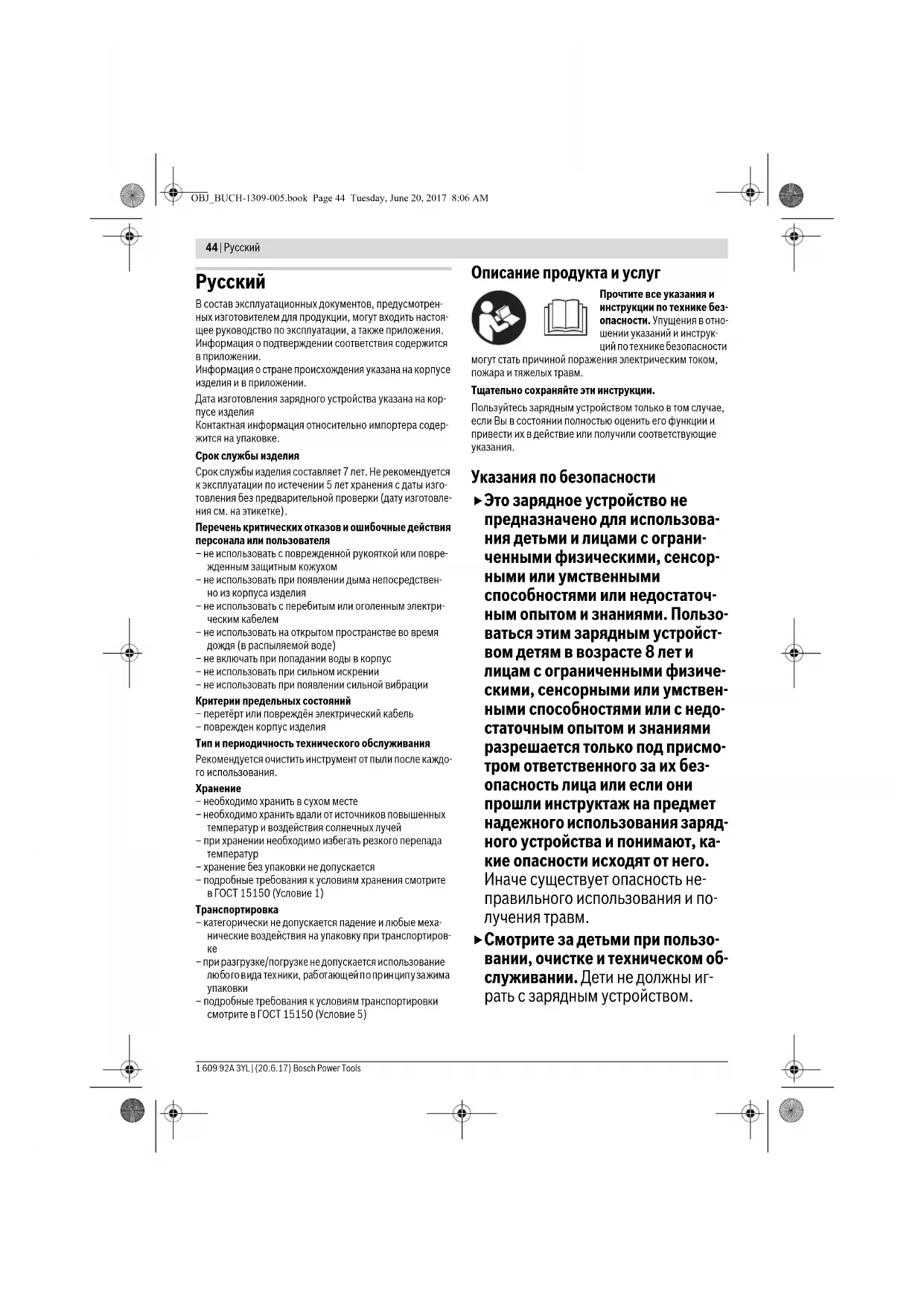

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GDR 1440-LI Professional BOSCH

пи Оригинальное руководство

по эксплуатации

Русский ...... Страница 44

В состав эксплуатационных документов, предусмотренных изготовителем для продукции, могут входить настоящее руководство по эксплуатации, а также приложения. Информация о подтверждении соответствия содержится в приложении.

Информация о стране происхождения указана на корпусе изделия и в приложении.

Дата изготовления зарядного устройства указана на корпусе изделия

Контактная информация относительно импортера содержится на упаковке.

Срок службы изделия

Срок службы изделия составляет 7 лет. Не рекомендуется к эксплуатации по истечении 5 лет хранения с даты изготовления без предварительной проверки (дату изготовления см. на этикетке).

Перечень критических отказов и ошибочные действия персонала или пользователя

– не использовать с поврежденной рукояткой или поврежденным защитным кожухом
– не использовать при появлении дыма непосредственно из корпуса изделия
– не использовать с перебитым или оголенным электрическим кабелем
– не использовать на открытом пространстве во время дождя (в распыляемой воде)
– не включать при попадании воды в корпус
– не использовать при сильном искрении
– не использовать при появлении сильной вибрации

Критерии предельных состояний

– перетёрт или повреждён электрический кабель

- поврежден корпус изделия

Тип и периодичность технического обслуживания

Рекомендуется очистить инструмент от пыли после каждого использования.

Хранение

– необходимо хранить в сухом месте
– необходимо хранить вдали от источников повышенных температур и воздействия солнечных лучей
– при хранении необходимо избегать резкого перепада температур
– хранение без упаковки не допускается
– подробные требования к условиям хранения смотрите в ГОСТ 15150 (Условие 1)

Транспортировка

– категорически не допускается падение и любые механические воздействия на упаковку при транспортировке
– при разгрузке/погрузке не допускается использование любого вида техники, работающей по принципу зажима упаковки
– подробные требования к условиям транспортировки смотрите в ГОСТ 15150 (Условие 5)

Описание продукта и услуг

Прочтите все указания и инструкции по технике безопасности. Упущения в отношении указаний и инструкций по технике безопасности

могут стать причиной поражения электрическим током, пожара и тяжелых травм.

Тщательно сохраняйте эти инструкции.

Пользуйтесь зарядным устройством только в том случае, если Вы в состоянии полностью оценить его функции и привести их в действие или получили соответствующие указания.

Указания по безопасности

• Это зарядное устройство не предназначено для использования детьми и лицами с ограниченными физическими, сенсорными или умственными способностями или недостаточным опытом и знаниями. Пользоваться этим зарядным устройством детям в возрасте 8 лет и лицам с ограниченными физическими, сенсорными или умственными способностями или с недостаточным опытом и знаниями разрешается только под присмотром ответственного за их безопасность лица или если они прошли инструктаж на предмет надежного использования зарядного устройства и понимают, какие опасности исходят от него. Иначе существует опасность неправильного использования и получения травм.

▶ Смотрите за детьми при пользовании, очистке и техническом обслуживании. Дети не должны играть с зарядным устройством.

Русский|45

Заряжайте только литиево-ионные аккумуляторы Bosch емкостью от 1,3 А-ч (от 3 элементов). Напряжение аккумулятора должно подходить к зарядному напряжению зарядного устройства. Не заряжайте незаряжаемые батареи. Иначе существует опасность пожара и взрыва.

Защищайте зарядное устройство от дождя и сырости. Проникновение воды в зарядное устройство повышает риск поражения электротоком.

Содержите зарядное устройство в чистоте. Загрязнения вызывают опасность поражения электротоком.
▶ Перед каждым использованием проверяйте зарядное устройство, кабель и штепсельную вилку. Не пользуйтесь зарядным устройством с обнаруженными повреждениями. Не вскрывайте самостоятельно зарядное устройство, а поручайте ремонт квалифицированному специалисту и обязательно с использованием оригинальных запчастей. Поврежденные зарядные устройства, кабель и штепсельная вилка повышают риск поражения электротоком.
Не ставьте зарядное устройство во включенном состоянии на легко воспламеняющиеся материалы (например, бумагу, текстиль и т.п.) или рядом с горючими веществами. Нагрев зарядного устройства при зарядке создает опасность возникновения пожара.
При повреждении и ненадлежащем использовании аккумулятора может выделиться газ. Обеспечьте приток свежего воздуха и при возникновении жалоб обратитесь к врачу. Газы могут вызвать раздражение дыхательных путей.
▶ Не прикрывайте вентиляционные щели зарядного устройства. В противном случае возможен перегрев зарядного устройства и выход из строя.

Изображенные составные части

Нумерация составных частей выполнена по изображению зарядного устройства на странице с иллюстрациями.

1 Аккумулятор*
2 Индикатор заряда аккумулятора зеленый
3 Зарядное гнездо
*Изображенные или описанные принадлежности не входят в стандартный объем поставки. Полный ассортимент принадлежностей Вы найдете в нашей программе принадлежностей.

Технические данные

Зарядное устройство AL 1814 CV
Товарный No		2 607 225 7..
Зарядное напряжение аккумулятора (автоматический контроль напряжения)	B=	1	0
Зарядный ток	A		1,4
Допустимый диапазон температуры при зарядке	°C	0-45
Число элементов аккумулятора			3-10
Вес согласно EPTA-Procedure01:2014 кг 0,30
Класс защиты			/

Пожалуйста, учитывайте товарный номер на заводской табличке Вашего зарядного устройства. Торговые названия отдельных зарядных устройств могут различаться.

Время зарядки при емкости аккумулятора, ок.		10,8 В	14,4 В	18 В
1,3 А-ч– 1,5 А-ч	мин	65	65	80
2,0 А-ч	мин	90	90	105
2,6 А-ч– 3,0 А-ч	мин	–	130	160
4,0 А-ч	мин	–	180	210

Работа с инструментом

Включение электроинструмента

Учитывайте напряжение сети! Напряжение источника тока должно соответствовать данным на заводской табличке зарядного устройства. Зарядные устройства на 230 В могут работать также и при напряжении 220 В.

Процесс зарядки

Процесс зарядки начинается сразу, как только вилка сети зарядного устройства будет вставлена в штепсельную розетку и аккумулятор 1 будет установлен в зарядное гнездо 3.

Благодаря интеллигентной процедуре зарядки зарядное устройство автоматически распознает степень заряда аккумулятора и производит зарядку оптимальным током в зависимости от температуры и напряжения аккумулятора. Это щадит аккумулятор, при хранении в зарядном устройстве аккумулятор благодаря этому всегда полностью заряжен.

Указание: Зарядка возможна только при температуре аккумулятора в пределах диапазона зарядки, см. раздел «Технические данные».

Значение элементов индикатора

Мигание индикатора заряда аккумулятора 2

Индикатор заряда аккумулятора 2 сигна- лизирует процесс зарядки миганием.

46 | Русский

Непрерывный свет индикатора заряда аккумулятора 2

Непрерывный свет индикатора заряда аккумулятора 2 указывает на полностью заряженное состояние аккумулятора или на прерывание

процесса зарядки при выходе температуры аккумулятора за пределы допустимого диапазона. Зарядка аккумулятора продолжается, как только температура будет в допустимом диапазоне.

Без аккумулятора непрерывный свет индикатора заряда 2 означает, что вилка шнура вставлена в штепсельную розетку и зарядное устройство находится в рабочем состоянии.

Неисправность – Причины и устранение

Причина Устранение

Индикатор зарядки аккумулятора 2 светится непрерывно

Аккумулятор не заряжается

Аккумулятор вставлен не полностью	Правильно вставить аккумулятор в зарядное устройство
Загрязнены контакты аккумулятора	Очистите контакты, напр., несколько раз подряд вынув и вставив аккумулятор в зарядное гнездо, при необходимости замените аккумулятор

Аккумулятор неисправный Заменить аккумулятор

Индикатор зарядки 2 не светится

Вилка сети зарядного устройства вставлена не-полностью в розетку	Правильно вставить вилку в штепсельную розетку
Неисправность штепсель-ной розетки, кабеля пита-ния или зарядного устройства	Проверить напряжение се-ти, при надобности сдать зарядное устройство в авто-ризованную мастерскую электроинструментов фир-мы Bosch

Указания по применению

При непрерывных или многократно повторяемых циклах зарядки без перерыва зарядное устройство может нагреться. Это, однако, не должно вызывать опасений и не свидетельствует о технической неисправности электроинструмента.

Значительное сокращение продолжительности работы после заряда свидетельствует о старении аккумулятора и указывает на необходимость его замены.

Техобслуживание и сервис

Если требуется поменять шнур, обращайтесь на фирму Bosch или в авторизованную сервисную мастерскую для электроинструментов Bosch.

Сервис и консультирование на предмет использования продукции

Сервисная мастерская ответит на все Ваши вопросы по ремонту и обслуживанию Вашего продукта и по запчастям. Монтажные чертежи и информацию по запчастям Вы найдете также по адресу:

www.bosch-pt.com

Коллектив сотрудников Bosch, предоставляющий кон- сультации на предмет использования продукции, с удо- вольствием ответит на все Ваши вопросы относительного нашей продукции и ее принадлежностей.

Пожалуйста, во всех запросах и заказах запчастей обязательно указывайте 10-значный товарный номер по заводской табличке изделия.

Для региона: Россия, Беларусь, Казахстан, Украина

Гарантийное обслуживание и ремонт электроинструмента, с соблюдением требований и норм изготовителя производятся на территории всех стран только в фирменных или авторизованных сервисных центрах «Роберт Бош». ПРЕДУПРЕЖДЕНИЕ! Использование контрафактной продукции опасно в эксплуатации, может привести к ущербу для Вашего здоровья. Изготовление и распространение контрафактной продукции преследуется по Закону в административном и уголовном порядке.

Россия

Уполномоченная изготовителем организация:

000 «Роберт Бош»

Вашутинское шоссе, вл. 24

141400, г. Химки, Московская обл.

Тел.: [phone]

E-Mail: [e-mail]

www.bosch-pt.ru

Беларусь

ИП «Роберт Бош» ООО

Сервисный центр по обслуживанию электроинструмента ул. Тимирязева, 65А-020

220035, г. Минск

Тел.: [phone]

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

Официальный сайт: www.bosch-pt.by

Українська | 47

Казахстан

Центр консультирования и приема претензий

ТОО «Роберт Бош» (Robert Bosch)

г. Алматы,

Республика Казахстан

050012

ул. Муратбаева, д. 180

БЦ «Гермес», 7й этаж

Тел.: [phone]

Полную и актуальную информацию о расположении сервисных центров и приемных пунктов Вы можете получить на официальном сайте:

www.bosch-professional.kz

Молдова

RIALTO-STUDIO S.R.L.

Пл. Кантемира 1, этаж 3, Торговый центр ТОПАЗ

2069 Кишинев

Тел.: + 373 22 840050/840054

Факс: + 373 22 840049

Email: [e-mail]

Армения, Азербайджан, Грузия, Киргизстан, Монголия, Таджикистан, Туркменистан, Узбекистан

ТОО «Роберт Бош» (Robert Bosch)

Power Tools послепродажное обслуживание

проспект Райымбека 169/1

050050 Алматы, Казахстан

Служебная эл. почта: [e-mail]

Официальный веб-сайт: www.bosch.com,

www.bosch-pt.com

Утилизация

Отслужившие свой срок зарядные устройства, принадлежности и упаковку следует сдавать на экологически чистую рециркуляцию отходов.

Не выбрасывайте зарядные устройства в коммунальный мусор!

Только для стран-членов ЕС:

Согласно Европейской Директиве 2012/19/EU о старых электрических и электронных инструментах и приборах и ее претворению в национальное право, отслужившие свой срок зарядные устройства должны собираться отдельно и быть переданы на эколически чистую рециркуляцию отходов.

Возможны изменения.
