Тип продукту	Акумуляторний ударний шуруповерт
Марка та модель	Bosch GDR 1440-LI Professional
Номінальна напруга	14,4 В
Тип акумулятора	Літій-іонний
Ємність акумулятора (рекомендована)	2,0 А·год або більше
Максимальний крутний момент	140 Н·м
Швидкість холостого ходу	0 - 2800 об/хв
Частота ударів	0 - 3200 ударів/хв
Патрон	Шестигранний 1/4" (6,35 мм)
Вага (з акумулятором)	Приблизно 1,3 кг (згідно з процедурою EPTA 01:2014)
Довжина	Приблизно 240 мм
Рівень шуму (тиск/акустичний)	LpA = 86 дБ(А) / LwA = 97 дБ(А)
Вібрація (загвинчування)	ah = 11,0 м/с², K = 1,5 м/с²
Сумісний зарядний пристрій	Bosch AL 1814 CV (входить у комплект)
Час заряджання (2,0 А·год)	Приблизно 90 хв
Робоче освітлення	Вбудований світлодіод
Функція ввімкнення/вимкнення	Електронний регулятор швидкості
Безпека	Гальмо безпеки, захист від перевантажень
Обслуговування	Очищайте вентиляційні отвори сухою щіткою; не використовуйте розчинники
Запасні частини та ремонтопридатність	Запасні частини доступні через сервісний центр Bosch (www.bosch-pt.com); потрібен артикул

Часті запитання - GDR 1440-LI Professional BOSCH

Який акумулятор використовувати з Bosch GDR 1440-LI Professional?

Використовуйте лише літій-іонні акумулятори Bosch напругою 14,4 В та ємністю не менше 1,3 А·год. Моделі 2,0 А·год або 4,0 А·год рекомендуються для оптимальної автономності.

Як правильно заряджати акумулятор?

Вставте акумулятор у зарядний пристрій AL 1814 CV до фіксації. Індикатор блимає під час заряджання. Коли загориться постійно, заряджання завершено. Температура навколишнього середовища має бути від 0°C до 45°C.

Що робити, якщо індикатор зарядного пристрою залишається увімкненим, а акумулятор не заряджається?

Перевірте, чи акумулятор правильно вставлено та чи чисті контакти. Якщо проблема не зникає, акумулятор може бути несправним. Замініть його або зверніться до сервісного центру Bosch.

Яка максимальна потужність загвинчування?

Максимальний крутний момент становить 140 Н·м, підходить для загвинчування шурупів по дереву діаметром до 10 мм та болтів M12 у сталі.

Чи можна використовувати шуруповерт для свердління?

Ні, GDR 1440-LI - це ударний шуруповерт, призначений для загвинчування та затягування. Він не має функції удару для свердління в цеглі.

Як чистити інструмент?

Від'єднайте акумулятор і протріть зовнішню поверхню сухою ганчіркою. Використовуйте щітку для видалення пилу з вентиляційних отворів. Не використовуйте воду або розчинники.

Де знайти запасні частини?

Замовляйте запчастини на сайті www.bosch-pt.com або через сервісний центр Bosch. Майте під рукою 10-значний артикул (на заводській табличці).

Чи захищений інструмент від перевантажень?

Так, електронна система захищає від перевантажень і надмірних температур. У разі блокування інструмент автоматично зупиняється.

Який рівень шуму шуруповерта?

Рівень звукового тиску становить 86 дБ(А), а рівень звукової потужності - 97 дБ(А). Під час тривалого використання використовуйте захист слуху.

Як зменшити вібрацію під час використання?

Використовуйте антивібраційні рукавички та робіть регулярні перерви. Тримайте інструмент міцно, але без зайвих зусиль. Вібрація становить 11,0 м/с² (загвинчування).

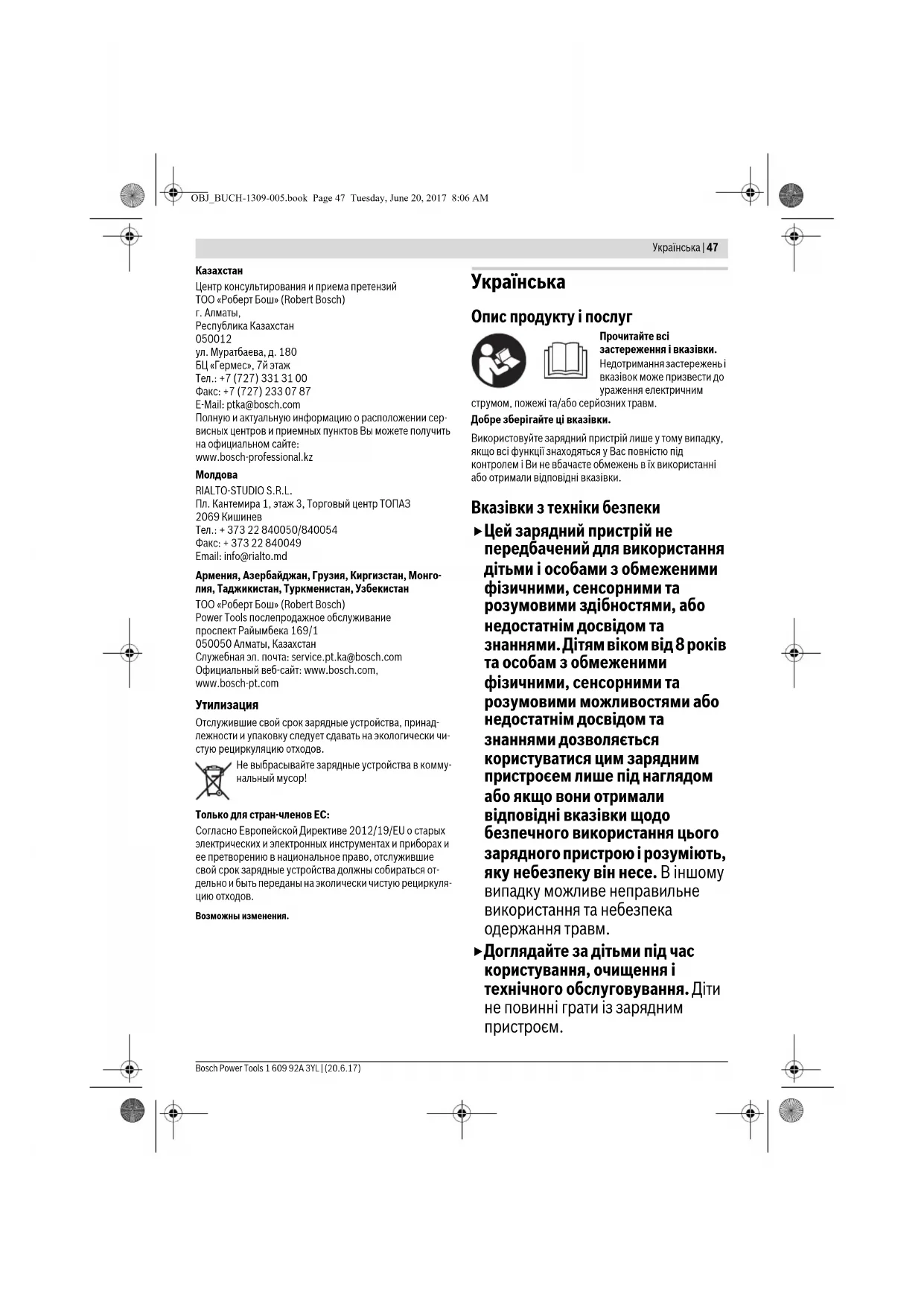

ПОСІБНИК КОРИСТУВАЧА GDR 1440-LI Professional BOSCH

uk Originalna інструкція з

експлуатації

Українська.... Сторінка 47

Казакша......Бет 50

Факс: [phone]

E-Mail: [e-mail]

Опис продукту і послуг

Прочитайте всі застереження і вказівки.

Недотримання застережень і вказівок може призвести до ураження електричним

струмом, пожежі та/або серйозних травм.

Добре зберігайте ці вказівки.

Використовуйте зарядний пристрій лише у тому випадку, якщо всі функції знаходяться у Вас повністю під контролем і Ви не вбачаєте обмежень в їх використанні або отримали відповідні вказівки.

Вказівки з техніки безпеки

►Цей зарядний пристрій не передбачений для використання дітьми і особами з обмеженими фізичними, сенсорними та розумовими здібностями, або недостатнім досвідом та знаннями. Дітям віком від 8 років та особам з обмеженими фізичними, сенсорними та розумовими можливостями або недостатнім досвідом та знаннями дозволяється користуватися цим зарядним пристроєем лише під наглядом або якщо вони отримали відповідні вказівки щодо безпечного використання цього зарядного пристрою і розуміють, яку небезпеку він несе. В іншому випадку можливе неправильне використання та небезпека одержання травм.

▶Доглядайте за дітьми під час користування, очищення і технічного обслуговування. Діти не повинні грати із зарядним пристроєм.

48 | Українська

Заряджайте лише літієво-іонні акумулятори Bosch з ємністю від 1,3 Агод. (від 3 елементів). Напруга акумулятора повинна підходити до зарядної напруги зарядного пристрою. Не заряджайте батареї, що не розраховані на повторне перезаряджання. В іншому випадку існує небезпека пожежі і вибуху.

Захищайте зарядний пристрій від дощу і вологи. Потрапляння води в зарядний пристрій збільшує ризик ураження електричним струмом.

• Тримайте зарядний пристрій в чистоті. Забруднення можуть призводити до ураження електричним струмом.
  Кожний раз перед використанням перевіряйте зарядний пристрій, кабель і штепсель. Не користуйтеся зарядним пристроєм, якщо помітите пошкодження. Не розкривайте зарядний пристрій самостійно; ремонтувати його дозволяється лише кваліфікованим фахівцям з використанням оригінальних запчастин. Пошкоджений зарядний пристрій, шнур або штепсель збільшує ризик ураження електричним струмом.
  Не користуйтеся зарядним пристроєм на основі, що може легко займатися, (напр., на папері, текстильних матеріалах тощо) або в горючому середовищі. Нагрівання зарядного пристрою під час заряджання може призводити до пожежі.
  ▶ При пошкодженні або неправильній експлуатації акумуляторної батареї може виходити пар. Впустіть свіже повітря і – у разі скарг – зверніться до лікаря. Пар може подразнювати дихальні шляхи.
  ▶ Не накривайте вентиляційні отвори зарядного пристрою. Інакше зарядний пристрій може перегрітися і вийти з ладу.

Зображені компоненти

Нумерація зображених компонентів посилається на зображення зарядного пристрою на сторінці з малюнком.

1 Акумуляторна батарея*

2 Зелений індикатор зарядження акумуляторної батареї

3 Зарядне гніздо

*Зображене або описане приладдя не входить в стандартний обсяг поставки. Повний асортимент приладдя Ви знайдете в нашій програмі приладдя.

Технічні дані

Зарядний пристрій AL 1814 CV
Товарний номер		2 607 225 7..
Зарядна напруга акумуляторної батареї (автоматичне розпізнавання напруги)	В=	1	0
Зарядний струм	A		1,4
Допустимий температурний діапазон заряджання	°C	0-45
Кількість акумуляторних елементів			3-10
Bara відповідно до EPTA-Procedure 01:2014 кг 0,30
Клас захисту			☐/Ш

Зважайте на товарний номер, що зазначений на заводській табличці Вашого зарядного пристрою. Торговельна назва окремих зарядних пристроїв може розрізнятися.

Тривалість заряджання при 10,8 В 14,4 В 18 В ємності акумулятора, бл.
1,3 Агод. – 1,5 Агод.	хвил.	65	65	80
2,0 Агод.	хвил.	90	90	105
2,6 Агод. – 3,0 Агод.	хвил.	–	130	160
4,0 Агод.	хвил.	–	180	210

Робота

Початок роботи

Зважайте на напругу в мережі! Напруга джерела живлення має відповідати даним на заводській табличці зарядного пристрою. Зарядні пристрої, розраховані на 230 В, можуть працювати також і від 220 В.

Заряджання

Процес заряджання починається, коли мережний штепсель зарядного пристрою буде встровлений в розетку, а акумуляторна батарея 1 буде встроплена у зарядне гніздо 3.

Завдяки інтелектуальній системі заряджання ступінь зарядженості акумуляторної батареї автоматично розпізнається та заряджання здійснюється оптимальним струмом в залежності від температури та напруги акумулятора.

Це зберігає акумуляторну батарею, і – при її збереженні у зарядному пристрої – вона завжди буде повністю заряджена.

Вказівка: Процес заряджання можливий лише в тому випадку, якщо температура акумуляторної батареї знаходиться в межах допустимого температурного діапазону заряджання, див. розділ «Технічні дані».

Українська | 49

Функції індикаторів

Мигання індикатора зарядження акумуляторної батареї 2

Процес заряджання сигналізується миганням індикатора зарядження акумуляторної батареї 2.

Постійне свічення індикатора зарядження акумуляторної батареї 2

Постійне свічення індикатора зарядження акумуляторної батареї 2 сигналізус, що акумуляторна батарея повністю заряджена або що

температура акумуляторної батареї знаходиться поза межами допустимого температурного діапазону заряджання і тому зарядження не можливе. Тільки-но буде досягнутий допустимий температурний діапазон зарядження, акумуляторна батарея почне заряджатися. Якщо акумуляторна батарея не встромлена, постійне свічення світлодіодного індикатора 2 свідчить про те, що штепсель встромлений у розетку і зарядний пристрій готовий до роботи.

Неполадки – причини і усунення

Причина Що робити
Індикатор зарядження акумуляторної батареї 2 світиться постійно
Заряджання не здійснюється

Акумуляторна батарея не (повністю) встановлена на зарядний пристрій	Правильно встановіть акумуляторну батарею на зарядний пристрій
Забруднилися контакти акумуляторної батареї	Прочистіть контакти (наприклад, декілька разів встромивши та вийнявши акумулятор), при необхідності замініть акумуляторну батарею
Акумуляторна батарея несправна	Поміняйте акумуляторну батарею

Індикатор зарядження акумуляторної батареї 2 не світиться

Не (повністю) встрошлений штепсель зарядного пристрою	(Добре) встрошть штепсель у розетку
Несправна розетка, кабель живлення або зарядний пристрій	Перевірте напругу в мережі та за необхідністю перевірте зарядний пристрій в сервісній майстерні для електроприладів Bosch

Вказівки щодо роботи

При постійних циклах заряджання або таких, що безперервно повторюються один за одним декілька разів, зарядний пристрій може нагрітися. Однак це не є небезпечним і не свідчить про технічну несправність зарядного пристрою.

Занадто коротка тривалість роботи після заряджання свідчить про те, що акумулятор вичерпав себе і його треба поміняти.

Технічне обслуговування і сервіс

Якщо треба поміняти під'єднувальний кабель, це треба робити на фірмі Bosch або в сервісній майстерні для електроінструментів Bosch, щоб уникнути небезпек.

Сервіс та надання консультацій щодо використання продукції

Сервісна майстерня відповість на запитання стосовно ремонту і технічного обслуговування Вашого виробу. Малюнки в деталях і інформацію щодо запчастин можна знайти за адресою:

www.bosch-pt.com

Команда співробітників Bosch з надання консультацій щодо використання продукції із задоволенням відповість на Ваші запитання стосовно нашої продукції та приладдя до неї.

При всіх додаткових запитаннях та замовленні запчастин, будь ласка, зазначайте 10-значний номер для замовлення, що стоїть на паспортній табличці продукту. Гарантійне обслуговування і ремонт електроінструменту здійснюються відповідно до вимог і норм виготовлювача на території всіх країн лише у фірмових або авторизованих сервісних центрах фірми «Роберт Бош». ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції небезпечне в експлуатації і може мати негативні наслідки для здоров'я. Виготовлення і розповсюдження контрафактної продукції переслідується за Законом в адміністративному і кримінальному порядку.

Україна

Бош Сервісний Центр електроінструментів вул. Крайня 1

02660 Київ 60

Тел.: [phone]

Факс: [phone]

E-Mail: [e-mail]

www.bosch-professional.com/ua/uk

Адреса Регіональних гарантійних сервісних майстерень зазначена в Національному гарантійному талоні.

Утилізація

Зарядні пристрої, приладдя і упаковку треба здавати на екологічно чисту повторну переробку.

Не викидайте зарядні пристрої в побутове сміття!

Лише для країн ЄС:

Відповідно до європейської директиви 2012/19/EU про відпрацьовані електро- і електронні прилади і її перетворення в національному законодавстві вимірю- вальні прилади, що вийшли з вживання, повинні здаватися окремо і утилізуватися екологічно чистим способом.

Можливі зміни.
