Тип продукт	Безжичен ударен винтоверт
Марка и модел	Bosch GDR 1440-LI Professional
Номинално напрежение	14,4 V
Тип батерия	Литиево-йонна
Капацитет на батерията (препоръчителен)	2,0 Ah или повече
Максимален въртящ момент	140 Nm
Скорост на празен ход	0 - 2800 об/мин
Честота на ударите	0 - 3200 уд/мин
Патронник	Шестоъгълен 1/4" (6,35 мм)
Тегло (с батерия)	Около 1,3 кг (според EPTA Procedure 01:2014)
Дължина	Около 240 мм
Ниво на шум (налягане/акустично)	LpA = 86 dB(A) / LwA = 97 dB(A)
Вибрации (завиване)	ah = 11,0 m/s², K = 1,5 m/s²
Съвместимо зарядно устройство	Bosch AL 1814 CV (включено)
Време за зареждане (2,0 Ah)	Около 90 мин
Работно осветление	Вградена LED
Функция включване/изключване	Електронен регулатор на скоростта
Безопасност	Спирачка за безопасност, защита от претоварване
Поддръжка	Почиствайте вентилационните отвори със суха четка; не използвайте разтворители
Резервни части и ремонтопригодност	Резервни части налични чрез сервиз Bosch (www.bosch-pt.com); необходим е артикулен номер

Често задавани въпроси - GDR 1440-LI Professional BOSCH

Коя батерия да използвам с Bosch GDR 1440-LI Professional?

Използвайте само Bosch литиево-йонни акумулатори с напрежение 14,4 V и минимум 1,3 Ah. Моделите 2,0 Ah или 4,0 Ah се препоръчват за оптимална автономност.

Как да зареждам правилно батерията?

Поставете акумулатора в зарядното устройство AL 1814 CV докато щракне. Светлинният индикатор мига по време на зареждане. Когато свети постоянно, зареждането е завършено. Стайната температура трябва да бъде между 0°C и 45°C.

Какво да направя, ако светлинният индикатор на зарядното остане включен, без батерията да се зарежда?

Проверете дали акумулаторът е правилно поставен и контактите са чисти. Ако проблемът продължава, акумулаторът може да е дефектен. Сменете го или се свържете с Bosch сервиз.

Каква е максималната мощност на завиване?

Максималният въртящ момент е 140 Nm, подходящ за завиване на дървени винтове до 10 мм диаметър и болтове M12 в стомана.

Мога ли да използвам винтоверта за пробиване?

Не, GDR 1440-LI е ударен винтоверт, предназначен за завиване и затягане. Той няма ударна функция за пробиване в зидария.

Как да почистя инструмента?

Изключете батерията и избършете външната част със суха кърпа. Използвайте четка за отстраняване на прах от вентилационните отвори. Не използвайте вода или разтворители.

Къде мога да намеря резервни части?

Поръчайте резервните части на уебсайта www.bosch-pt.com или от отдела за следпродажбено обслужване на Bosch. Имайте готов 10-цифрения артикулен номер (на табелката с данни).

Инструментът защитен ли е срещу претоварване?

Да, електронната система предпазва от претоварване и прекомерни температури. При блокиране инструментът спира автоматично.

Какво е нивото на шум на винтоверта?

Нивото на звуково налягане е 86 dB(A), а нивото на звукова мощност е 97 dB(A). Носете защита за слуха при продължителна употреба.

Как да намаля вибрациите при употреба?

Използвайте антивибрационни ръкавици и правете редовни почивки. Дръжте инструмента здраво, но без да натискате прекалено. Вибрациите са 11,0 m/s² (завиване).

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GDR 1440-LI Professional BOSCH

bg Оригинална инструкция

mk Оригинално упатство за работа

sr Originalno uputsivo za rad

sl izvima navodila

hr Originalne upule za rad

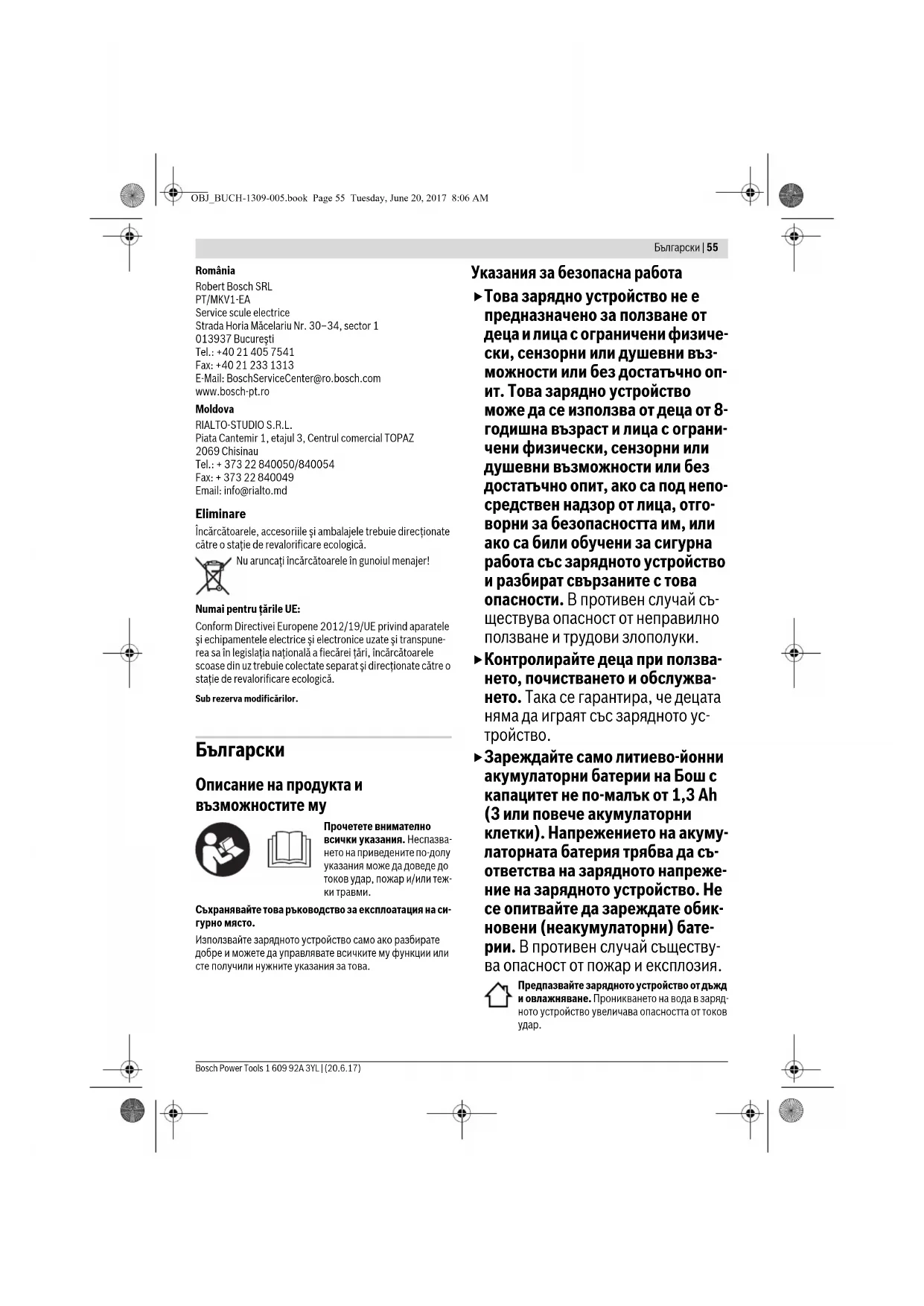

Български ...... Страница 55

Описание на продукта и възможностите му

Прочетете внимателно всички указания. Неспазва- нето на приведените по-долу указания може да доведе до токов удар, пожар и/или теж- ки травми.

Съхранявайте това ръководство за експлоатация на сигурно място.

Използвайте зарядното устройство само ако разбирате добре и можете да управлявате всичките му функции или сте получили нужните указания за това.

Указания за безопасна работа

▶ Това зарядно устройство не е предназначено за ползване от деца и лица с ограничени физически, сензорни или душевни възможности или без достатьчно опит. Това зарядно устройство може да се използва от деца от 8-годишна възраст и лица с ограничени физически, сензорни или душевни възможности или без достатьчно опит, ако са под непосредствен надзор от лица, отговорни за безопасността им, или ако са били обучени за сигурна работа със зарядното устройство и разбират свързаните с това опасности. В противен случай съществува опасност от неправилно ползване и трудови злополуки.

►Контролирайте деца при ползването, почистването и обслужването. Така се гарантира, че децата няма да играят със зарядното устройство.

Зареждайте само литиево-йонни акумулаторни батерии на Бош с капацитет не по-мальк от 1,3 Ah (3 или повече акумулаторни клетки). Напрежението на акумулаторната батерия трябва да съответства на зарядното напрежение на зарядното устройство. Не се опитвайте да зареждате обикновени (неакумулаторни) батерии. В противен случай съществува опасност от пожар и експлозия.

Предпазвайте зарядното устройство от дъжд и овлажняване. Проникването на вода в зарядното устройство увеличава опасността от токов удар.

56 | Български

▶ Поддържайте зарядното устройство чисто. Съществува опасност от възникване на токов удар вследствие на замърсяване на зарядното устройство.
Винаги преди употреба проверявайте зарядното устройство, захранващия кабел и щепсела. Не изпопзвайте зарядното устройство в случай, че откриете повреди. Не отваряйте зарядното устройство, оставете ремонтите да бъдат извършвани само от квалифицирани техници и с оригинални резервни части. Повреди на зарядното устройство, захранващия кабел или щепсела увеличиват опасността от токов удар.
▶ Не поставяйте зарядното устройство на леснозапалима повърхност (напр. хартия, текстил и др. п.) или в леснозапалима среда. Съществува опасност от възникване на пожар вследствие на нагряването на устройството по време на зареждане.
▶ При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Проветрете помещението и, ако се почувствате неразположени, потърсете лекарска помощ. Парите могат да раздразнят дихателните пътища.
▶ Не покривайте вентилационните отвори на зарядно-то устройство. В противен случай зарядното устрой-ство може да прегрее и да престане да функционира нормално.

Изобразени елементи

Номерирането на елементите се отнася до изображенията на зарядното устройство на страницата с фигурите.

1 Акумулаторна батерия*
2 Зелен светодиод за зареждане на акумулаторна батерия
3 Гнездо за зареждане

*Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Технически данни

Зарядно устройство AL 1814 CV
Каталожен номер		2 607 225 7..
Зарядно напрежение (автоматично разпознаване на напрежението на батерията) V 1 0 =, 8
Заряден ток	A	1,4
Допустим температурен диапазон на зареждане	°C 0–45
Брой на клетките в акумулаторната батерия		3 – 10
Маса съгласно EPTA-Procedure01:2014 kg 0,30
Клас на защита		☐ / ☐
Моля, обърнете внимание на каталогния номер на табелката на зарядното устройство. Търговските наименования на някои зарядни устройства могат да бъдат променени.

Време за зареждане при ка-пацитет на батерията, прибл.		10,8 V	14,4 V	18 V
1,3 Ah–1,5 Ah	min	65	65	80
2,0 Ah	min	90	90	105
2,6 Ah–3,0 Ah	min	–	130	160
4,0 Ah	min	–	180	210

Внимавайте за напрежението на захранващата мрежа! Напрежението на захранващата мрежа трябва да съответства на данните, написани на табелката на зарядното устройство. Зарядни устройства, обозначени с 230V, могат да бъдат захранвани и с 220V.

Зареждане

Процесът на зареждане започва, когато щепсельт на за- рядното устройство бъде включен в контакта и акумула- торна батерия 1 бъде поставена в гнездото 3.

Благодарение на интелигентността на процеса на зареждане състоянието на акумулаторната батерия се разпознава и тя се зарежда с оптималния ток за текущите си температура и напрежение.

Така животът на акумулаторната батерия се удължава, а, при съхраняване върху зарядното устройство, тя е винаги напълно заредена.

Упътване: Процесът на зареждане е възможен само ако температурата на акумулаторната батерия е в допустимия интервал за зареждане, вижте раздела „Технически дан- ни“.

Значение на светлинните индикатори

Мигащ светодиод за зареждане на акумулаторната батерия 2

Процесът на зареждане се указва чрез мигане на светодиода 2.

Непрекъснато светещ светодиод 2

Непрекъснатото светене на светодиода 2 указва, че акумулаторната батерия е заредена напълно или че температурата на акумулаторната

батерия е извън допустимия интервал за зареждане, поради което в момента акумулаторната батерия не се зарежда. Когато температурата попадне в допустимия температурен интервал, процесът на зареждане започва.

Непрекъснато светене на светодиода, когато няма поставена акумулаторна батерия 2, указва, че щепсельт е включен в захранващата мрежа и зарядното устройство е готово за работа.

Македонски

Грешки – причини за възникване и начини за отстраняването им

Причина Отстраняване

Светодиодът 2 свети непрекъснато Не е възможно зареждане

Не е поставена (правилно) акумулаторна батерия	Поставете правилно акуму- латорна батерия на заряд- ното устройство
Контактите на акумулатор- ната батерия са замърсени	Почистете контактите на акумулаторната батерия, напр. чрезнеколкократното й изваждане и вкарване в гнездото, респ. заменете акумулаторната батерия
Акумулаторната батерия е дефектна	Заменете акумулаторната батерия

Светодиодът за зареждане 2 не светва

Щепсельт на зарядното устройство не е вкаран в контакта (правилно)	Вкарайте (докрай) щепсела в контакта
Контактът, захранващия ка-бел или зарядното устройство са дефектни	Проверете захранващото напрежение, ако е необходимо занесете зарядното устройство за проверка в autorизиран сервис за електроинструменти на Бош

Указания за работа

При непрекъснато зареждане, респ. при неколикократно последователно зареждане на акумулаторни батерии без прекъсване зарядното устройство можеда се нагрее. Това е нормално и не указва за наличието на технически дефект на зарядното устройство.

Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена.

Поддържане и сервис

Когато е необходима замяна на захранващия кабел, тя трябва да се извърши в оторизиран сервис за електроинструменти на Бош, за да се запази нивото на безопасност на електроинструмента.

Сервиз и технически съвети

Отговори на въпросите си относно ремонта и поддръжката на Вашия продукт можете да получите от нашия сервисен отдел. Монтажни чертежи и информация за резервни части можете да намерите също на адрес:

www.bosch-pt.com

Екипът на Бош за технически съвети и приложения ще от- говори с удоволствие на въпросите Ви относно нашите продукти и допълнителните приспособления за тях.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Зарядните устройства, принадлежностите и опаковките им трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини.

Не изхвърляйте зарядни устройства при битовите отпадъци!

Само за страни от ЕС:

Съгласно Европейска директива 2012/19/ЕС относно бракуване на електрически и електронни уреди и утвърждаването й като национален закон зарядни устройства, които не могат да се използват повече, трябва да бъдат събирани и предавани за оползотворяване на съдържащите се в тях вторични суровини.

Правата за изменения запазени.
