GDR 1440-LI Professional - Visseuse BOSCH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Visseuse à percussion sans fil
Marque et modèle	Bosch GDR 1440-LI Professional
Tension nominale	14,4 V
Type de batterie	Lithium-Ion
Capacité de la batterie (recommandée)	2,0 Ah ou plus
Couple maximal	140 Nm
Vitesse à vide	0 - 2800 tr/min
Cadence de percussion	0 - 3200 cps/min
Mandrin	Hexagonal 1/4" (6,35 mm)
Poids (avec batterie)	Environ 1,3 kg (selon EPTA Procedure 01:2014)
Longueur	Environ 240 mm
Niveau sonore (pression/acoustique)	LpA = 86 dB(A) / LwA = 97 dB(A)
Vibrations (vissage)	ah = 11,0 m/s², K = 1,5 m/s²
Chargeur compatible	Bosch AL 1814 CV (fourni)
Temps de charge (2,0 Ah)	Environ 90 min
Éclairage de travail	LED intégrée
Fonction marche/arrêt	Variateur de vitesse électronique
Sécurité	Frein de sécurité, protection contre les surcharges
Entretien	Nettoyer les fentes d'aération avec un pinceau sec ; ne pas utiliser de solvants
Pièces détachées et réparabilité	Pièces de rechange disponibles via SAV Bosch (www.bosch-pt.com) ; numéro d'article requis

FOIRE AUX QUESTIONS - GDR 1440-LI Professional BOSCH

Quelle batterie utiliser avec le Bosch GDR 1440-LI Professional ?

Utilisez uniquement des accus Bosch Lithium-Ion de tension 14,4 V et d'au moins 1,3 Ah. Les modèles 2,0 Ah ou 4,0 Ah sont recommandés pour une autonomie optimale.

Comment charger correctement la batterie ?

Insérez l'accu dans le chargeur AL 1814 CV jusqu'à ce qu'il s'enclenche. Le voyant clignote pendant la charge. Une fois allumé fixe, la charge est terminée. La température ambiante doit être entre 0°C et 45°C.

Que faire si le voyant du chargeur reste allumé sans que la batterie ne se charge ?

Vérifiez que l'accu est correctement inséré et que les contacts sont propres. Si le problème persiste, l'accu peut être défectueux. Remplacez-le ou contactez le SAV Bosch.

Quelle est la puissance maximale de vissage ?

Le couple maximal est de 140 Nm, adapté pour visser des vis à bois jusqu'à 10 mm de diamètre et des boulons M12 dans l'acier.

Puis-je utiliser la visseuse pour percer ?

Non, le GDR 1440-LI est une visseuse à percussion, conçue pour le vissage et le serrage. Elle ne possède pas de fonction percussion pour percer dans la maçonnerie.

Comment nettoyer l'outil ?

Débranchez la batterie et essuyez l'extérieur avec un chiffon sec. Utilisez un pinceau pour retirer la poussière des fentes d'aération. N'utilisez pas d'eau ni de solvants.

Où trouver des pièces de rechange ?

Commandez les pièces détachées sur le site www.bosch-pt.com ou auprès du Service Après-Vente Bosch. Ayez le numéro d'article à 10 chiffres (sur la plaque signalétique) à portée de main.

L'outil est-il protégé contre les surcharges ?

Oui, le système électronique protège contre les surcharges et les températures excessives. En cas de blocage, l'outil s'arrête automatiquement.

Quel est le niveau sonore de la visseuse ?

Le niveau de pression acoustique est de 86 dB(A) et le niveau de puissance acoustique de 97 dB(A). Portez une protection auditive en cas d'utilisation prolongée.

Comment réduire les vibrations lors de l'utilisation ?

Utilisez des gants anti-vibrations et faites des pauses régulières. Maintenez l'outil fermement mais sans forcer. Les vibrations sont de 11,0 m/s² (vissage).

MODE D'EMPLOI GDR 1440-LI Professional BOSCH

Description et performances du produit

Il est impératif de lire toutes les consignes de sécurité et toutes les instructions. Le non-respect des avertissements et instructions indiqués

ci-après peut conduire à une électrocution, un incendie et/ou de graves blessures.

Garder précieusement ces instructions.

N'utilisez le chargeur qu'après vous être familiarisé avec toutes ses fonctions et que vous êtes capable de l'utiliser sans réserves ou après avoir reçu des instructions correspondantes.

Avertissements de sécurité

- Ce chargeur n'est pas prévu pour être utilisé par des enfants ni par des personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou

de connaissances. Ce chargeur peut être utilisé par les enfants (âgés d'au moins 8 ans) et par les personnes souffrant d'un handicap physique, sensoriel ou mental ou manquant d'expérience ou de connaissances, lorsque ceux-ci sont sous la surveillance d'une personne responsable de leur sécurité ou après avoir reçu des instructions sur la façon d'utiliser le chargeur en toute sécurité et après avoir bien compris les dangers inhérents à son utilisation. Sinon, il existe un risque de blessures et d'utilisation inappropriée.

▶ Ne laissez pas les enfants sans surveillance lors de l'utilisation, du nettoyage et de l'entretien. Faites en sorte que les enfants ne jouent pas avec le chargeur.
N'utilisez le chargeur que pour recharger des accus Lithium-Ion Bosch d'une capacité d'au moins 1,3 Ah (à partir de 3 cellules). La tension des accus doit correspondre à la tension de charge du chargeur. Ne rechargez pas de piles non rechargeables. Il existe sinon un risque d'explosion et d'incendie.

Ne pas exposer le chargeur à la pluie ou à l'humidité. La pénétration d'eau dans un chargeur augmente le risque d'un choc électrique.

• Maintenir le chargeur propre. Un encrassement augmente le risque de choc électrique.
  Avant toute utilisation, contrôler le chargeur, la fiche et le câble. Ne pas utiliser le chargeur si des défauts sont constatés. Ne pas démonter le chargeur sol-même et ne le faire réparer que par une personne qualifiée et seulement avec des pièces de rechange d'origine. Des chargeurs, câbles et fiches endommagés augmentent le risque d'un choc électrique.

10 | Français

▶ Ne pas utiliser le chargeur sur un support facilement inflammable (tel que papier, textiles etc.) ou dans un environnement inflammable. L'échauffement du chargeur lors du processus de charge augmente le risque d'incendie.
En cas d'endommagement et d'utilisation non conforme de l'accu, des vapeurs peuvent s'échapper. Ventiler le lieu de travail et, en cas de malaises, consulter un médecin. Les vapeurs peuvent entraîner des irritations des voies respiratoires.
▶ Ne recouvrez pas les fentes d'aération du chargeur. Le chargeur risque sinon de surchauffer et de ne plus fonctionner correctement.

Eléments de l'appareil

La numérotation des éléments de l'appareil se réfère à la représentation du chargeur sur la page graphique.

1 Accu*
2 Voyant indiquant l'état de charge de l'accu
3 Douille du chargeur

*Les accessoires décrits ou illustrés ne sont pas tous compris dans la fourniture. Vous trouverez les accessoires complets dans notre programme d'accessoires.

Caractéristiques techniques

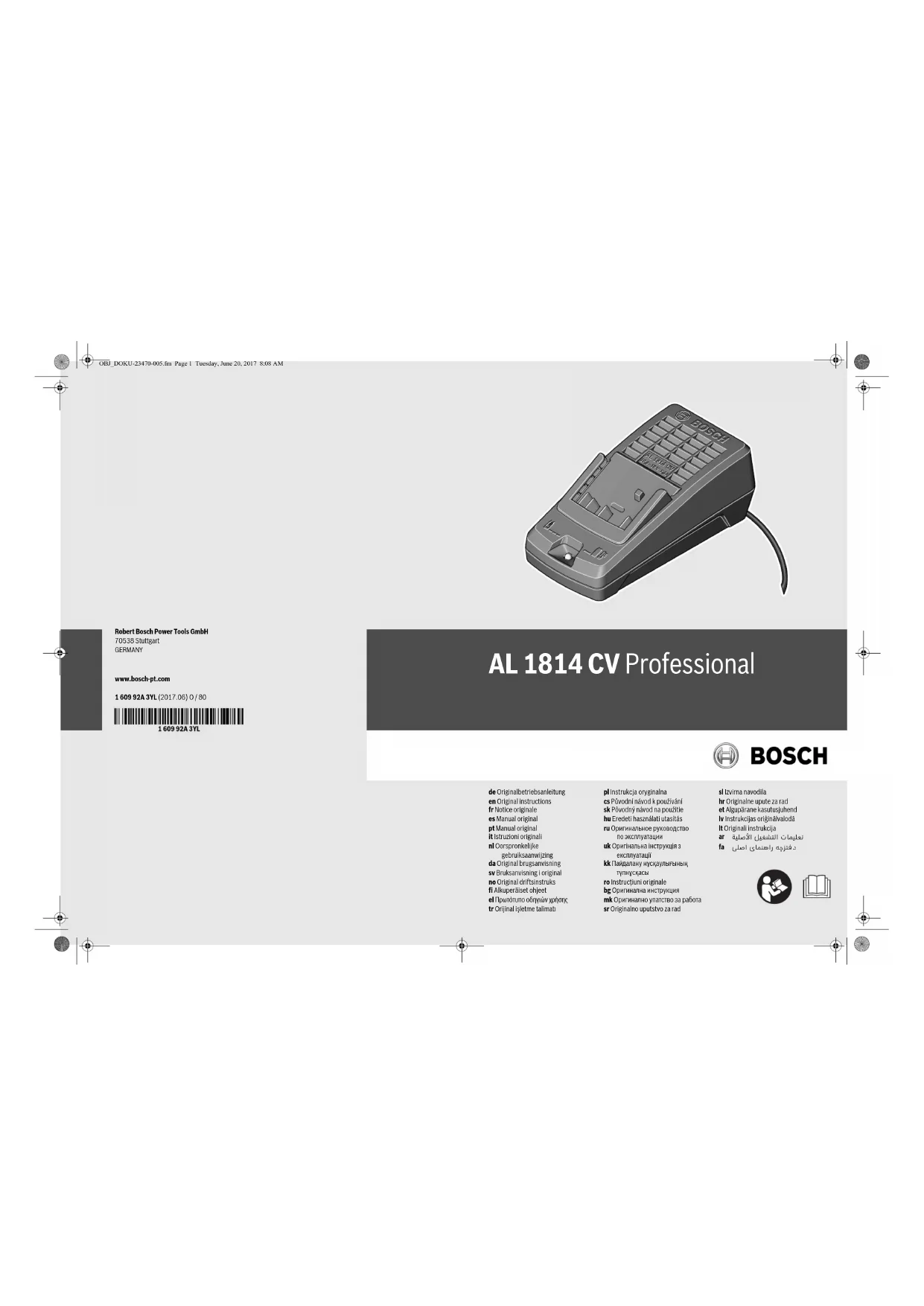

Chargeur AL 1814 CV
N° d'article		2 607 225 7..
Tension de charge de l'accu (détermination automatique de la tension) V	=	1 0
Courant de charge	A	1,4
Plage de température de charge admissible	°C 0-45
Nombre cellules de batteries rechargeables 3 - 1 0
Poids suivant EPTA-Procedure01:2014	kg	0,30
Classe de protection		☐ / ☐

Attention au numéro d'article se trouvant sur la plaque signalétique du chargeur. Les désignations commerciales des différents chargeurs peuvent varier.

Temps de charge pour capacitéde l'accu, env.		10,8 V	14,4 V	18 V
1,3 Ah-1,5 Ah	min	65	65	80
2,0 Ah	min	90	90	105
2,6 Ah-3,0 Ah	min	-	130	160
4,0 Ah	min	-	180	210

Mise en marche

Mise en service

▶ Tenez compte de la tension du réseau ! La tension de la source de courant doit correspondre aux indications se trouvant sur la plaque signalétique du chargeur. Les chargeurs marqués 230 V peuvent également fonctionner sous 220 V.

Processus de charge

Le processus de charge commence dès que la fiche du secteur du chargeur est introduite dans la prise de courant et que l'accu 1 est mis dans la douille du chargeur 3.

Le processus intelligent de charge permet de déterminer automatiquement l'état de charge de l'accu et de charger ce dernier avec le courant de charge optimal en fonction de sa température et de sa tension.

Grâce à cela, l'accu est ménagé et reste toujours complètement chargé lorsqu'il est stocké dans le chargeur.

Note : Le processus de charge n'est possible que si la température de l'accu se situe dans la plage de température de charge admissible, voir chapitre « Caractéristiques techniques ».

Signification des éléments d'affichage

Voyant indiquant l'état de charge de l'accu 2 clignote

Le processus de charge est signalé par cli- gnotement du voyant indiquant l'état de charge de l'accu 2.

Voyant indiquant l'état de charge de l'accu allumé en permanence 2

La lumière permanente du voyant indiquant l'état de charge de l'accu 2 signale que l'accu est complètement chargé ou que la température de l'ac-

cu se trouve en dehors de la plage de température de charge admissible et que cêlui-ci ne peut donc pas être chargé. Dès que la plage de température admissible est atteinte, l'accu est chargé.

Quand le voyant indiquant l'état de charge de l'accu 2 est allumé en permanence sans qu'un accu soit introduit, ceci signifie que la fiche de secteur est connectée dans la prise et que le chargeur est prêt à être mis en service.

Défaut - Causes et remèdes

Cause	Remède
Le voyant indiquant l’état de charge de l’accu 2 est constamment alluméAucun processus de charge possible
L’accu n’a pas été (correctement) monté	Monter l’accu correctement sur le chargeur
Contacts de l’accu encrassés	Nettoyer les contacts ; p.ex. en mettant et en retirant l’accu à plusieurs reprises, le cas échéant, remplacer l’accu
Accu défectueux	Remplacer l’accu

Français | 11

Cause Remède
Le voyant indiquant l'état de charge de l'accu 2 n'est pas allumé

La fiche de secteur du chargeur n'est pas (correctement) branchée	Brancher la fiche (complètement) sur la prise de courant
Prise de courant, câble de secteur ou chargeur défectueux	Vérifier la tension du secteur, le cas échéant, faire contrôler le chargeur par une station de Service Après-Vente agréée pour outillage Bosch

Instructions d'utilisation

Des cycles de charge continus ou successifs et sans interruption peuvent entraîner un réchauffement du chargeur. Ceci est sans importance et ne doit pas être interprété comme un défaut technique du chargeur.

Si l'autonomie de l'accu diminue considérablement après les recharges effectuées, cela signifie que l'accu est usagé et qu'il doit être remplacé.

Entretien et Service Après-Vente

Si le remplacement du câble d'alimentation est nécessaire, ceci ne doit être effectué que par Bosch ou une station de Service Après-Vente agréée pour outillage Bosch afin d'éviter des dangers de sécurité.

Service Après-Vente et Assistance

Notre Service Après-Vente répond à vos questions concernant la réparation et l'entretien de votre produit et les pièces de rechange. Vous trouverez des vues éclatées ainsi que des informations concernant les pièces de rechange également sous :

www.bosch-pt.com

Les conseillers techniques et assistants Bosch sont à votre disposition pour répondre à vos questions concernant nos produits et leurs accessoires.

Pour toute demande de renseignement ou commande de pièces de rechange, précisez-nous impérativement le numéro d'article à dix chiffres indiqué sur la plaque signalétique du produit.

France

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.fr.

Vous êtes un utilisateur, contactez :

Le Service Clientèle Bosch Outillage Electroportatif Tel.: [phone]

(coût d'une communication locale)

Fax:[phone]

E-Mail: [e-mail]

Vous êtes un revendeur, contactez :

Service Après-Vente Electroportatif

126, rue de Stalingrad

93705 DRANCY Cédex

Tel.: [phone]

Fax : [phone]

E-Mail: [e-mail]

Belgique, Luxembourg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Suisse

Passez votre commande de pièces détachées directement en ligne sur notre site www.bosch-pt.com/ch/fr.

Tel.:[phone]

Fax:[phone]

E-Mail: [e-mail]

Élimination des déchets

Les chargeurs ainsi que leurs accessoires et emballages, doivent pouvoir suivre chacun une voie de recyclage appropriée.

Ne jetez pas les chargeurs avec les ordures ménagères !

Seulement pour les pays de l'Union Européenne :

Conformément à la directive européenne 2012/19/UE relative aux déchets d'équipements électriques et électroniques et la mise en vigueur conformément aux législations nationales, les chargeurs dont on ne peut plus se servir doivent être isolés et suivre une voie de recyclage appropriée.

Sous réserve de modifications.
