Өнім түрі	Сымсыз соққылы бұрағыш
Бренд және модель	Bosch GDR 1440-LI Professional
Номиналды кернеу	14,4 В
Батарея түрі	Литий-ионды
Батарея сыйымдылығы (ұсынылатын)	2,0 Ач немесе одан жоғары
Максималды айналу моменті	140 Нм
Бос жүріс жылдамдығы	0 - 2800 айн/мин
Соққы жиілігі	0 - 3200 соққы/мин
Патрон	Алтыбұрышты 1/4" (6,35 мм)
Салмақ (батареямен)	Шамамен 1,3 кг (EPTA 01:2014 процедурасы бойынша)
Ұзындығы	Шамамен 240 мм
Шу деңгейі (қысым/акустикалық)	LpA = 86 дБ(A) / LwA = 97 дБ(A)
Діріл (бұрау)	ah = 11,0 м/с², K = 1,5 м/с²
Үйлесімді зарядтағыш	Bosch AL 1814 CV (жиынтықта)
Зарядтау уақыты (2,0 Ач)	Шамамен 90 мин
Жұмыс жарығы	Кіріктірілген LED
Қосу/өшіру функциясы	Электрондық жылдамдық реттегіш
Қауіпсіздік	Қауіпсіздік тежегіші, шамадан тыс жүктемеден қорғау
Күтім	Желдету саңылауларын құрғақ щеткамен тазалау; еріткіштерді қолданбау
Қосалқы бөлшектер және жөндеу мүмкіндігі	Қосалқы бөлшектер Bosch SAV арқылы қолжетімді (www.bosch-pt.com); мақала нөмірі қажет

Жиі қойылатын сұрақтар - GDR 1440-LI Professional BOSCH

Bosch GDR 1440-LI Professional құралымен қандай батареяны қолдану керек?

Тек 14,4 В кернеуі және кемінде 1,3 Ач сыйымдылығы бар Bosch литий-ионды аккумуляторларын пайдаланыңыз. Оңтайлы автономия үшін 2,0 Ач немесе 4,0 Ач үлгілері ұсынылады.

Батареяны қалай дұрыс зарядтау керек?

Аккумуляторды AL 1814 CV зарядтағышқа басып кіргенше салыңыз. Зарядтау кезінде индикатор жыпылықтайды. Тұрақты жанып тұрса, зарядтау аяқталды. Қоршаған орта температурасы 0°C пен 45°C аралығында болуы керек.

Егер зарядтағыш индикаторы жанса, бірақ батарея зарядталмаса, не істеу керек?

Аккумулятордың дұрыс салынғанын және контактілердің таза екенін тексеріңіз. Мәселе шешілмесе, аккумулятор ақаулы болуы мүмкін. Оны ауыстырыңыз немесе Bosch SAV-ге хабарласыңыз.

Максималды бұрау қуаты қандай?

Максималды айналу моменті 140 Нм, диаметрі 10 мм-ге дейінгі ағаш бұрандаларын және болаттағы M12 болттарын бұрауға жарамды.

Бұрағышты бұрғылау үшін пайдалана аламын ба?

Жоқ, GDR 1440-LI - бұл бұрау және қатайту үшін арналған соққылы бұрағыш. Оның кірпішке бұрғылау үшін соққы функциясы жоқ.

Құралды қалай тазалау керек?

Батареяны ажыратыңыз және сыртын құрғақ шүберекпен сүртіңіз. Желдету саңылауларындағы шаңды кетіру үшін щетканы пайдаланыңыз. Су немесе еріткіштерді қолданбаңыз.

Қосалқы бөлшектерді қайдан табуға болады?

Қосалқы бөлшектерді www.bosch-pt.com сайтынан немесе Bosch сатудан кейінгі қызметінен тапсырыс беріңіз. 10 таңбалы мақала нөмірін (зауыттық тақтайшада) дайындап қойыңыз.

Құрал шамадан тыс жүктемеден қорғалған ба?

Иә, электронды жүйе шамадан тыс жүктемеден және шамадан тыс температурадан қорғайды. Блоктау кезінде құрал автоматты түрде тоқтайды.

Бұрағыштың шу деңгейі қандай?

Акустикалық қысым деңгейі 86 дБ(A), акустикалық қуат деңгейі 97 дБ(A). Ұзақ пайдалану кезінде есту қорғанысын киіңіз.

Пайдалану кезінде дірілді қалай азайтуға болады?

Дірілге қарсы қолғаптарды пайдаланыңыз және үнемі үзіліс жасаңыз. Құралды мықтап, бірақ күш салмай ұстаңыз. Діріл 11,0 м/с² (бұрау).

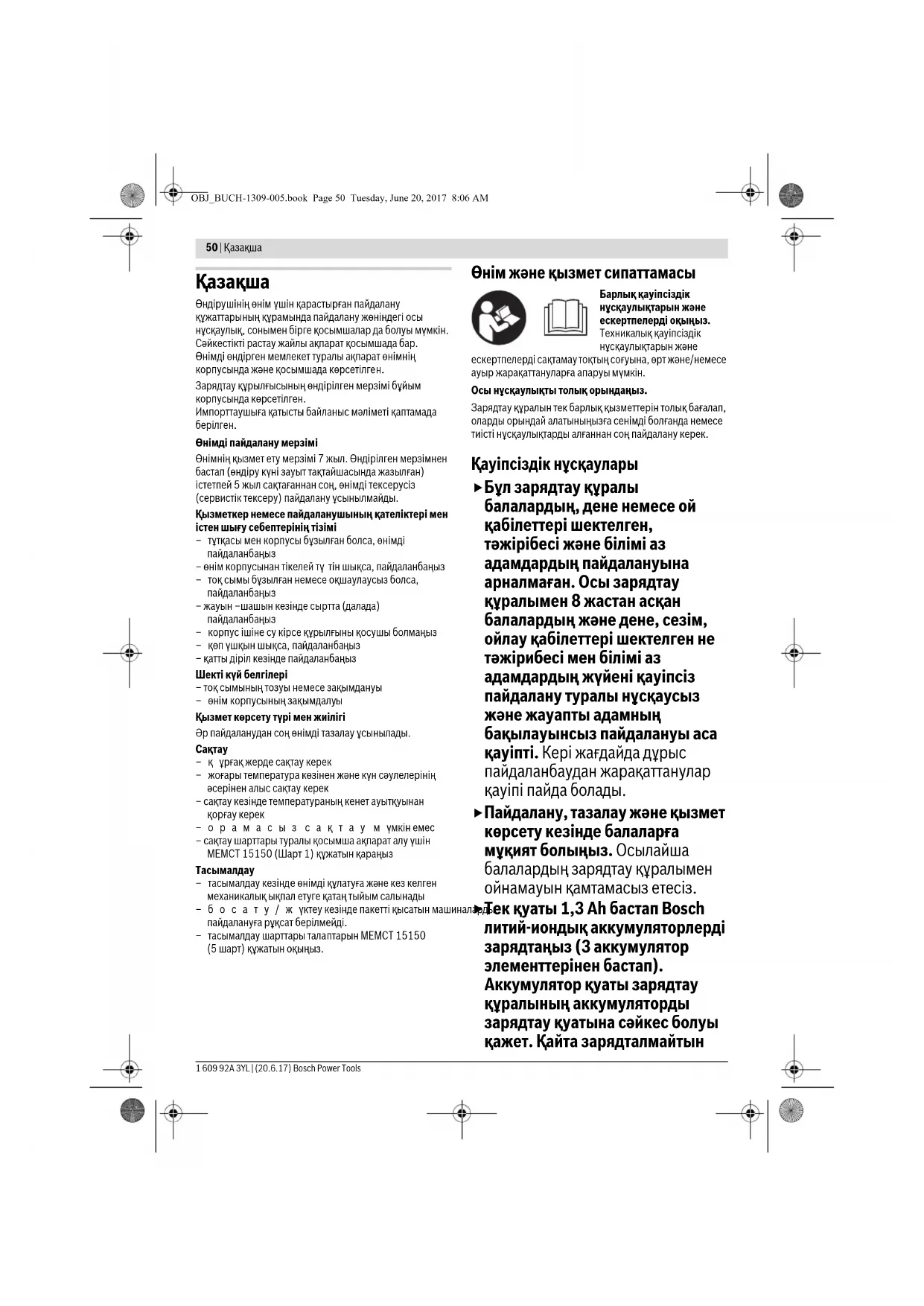

ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ GDR 1440-LI Professional BOSCH

Өндірушнің өнім үшін қарастырған пайдалану қужаттарының құрамында пайдалану жәніндегі осы нусқаулық, сонымен бірге қосымшалар да болуы мүмкін. Сәйкестікті растау жайлы ақпарат қосымшада бар. Өнімді өндірген мемлекет туралы ақпарат өнімнің корпусында және қосымшада көрсетілген. Зарядтау құрылғысының өндірілген мерзімі бұйым корпусында көрсетілген. Импорттаушыға қатысты байланыс мәліметі қаптамада әрілген.

Өнімді пайдалану мерзімі

Өнімнің қызмет ету мерзімі 7 жыл. Өндірілген мерзімнен бастан (өндіру күні зауыт тактайшасында жазылған) істетпей 5 жыл сақтағаннан соң, өнімді тексерусіз (сервистік тексеру) пайдалану ұсынылмайды.

Кызметкер немесе пайдаланушының қателіктері мен істен шығу себептерінің тізімі

• түткасы мен корпусы бүзылған болса, өнімді пайдаланбаңыз
  – өнім корпусынан тікелей тү тін шықса, пайдаланбаңыз
• ток сымы бузылған немесе окшаулаусыз болса, пайдаланбаңыз
• жауын -шашын кезінде сыртта (далада) пайдаланбаныз
• корпус ішіне су кірсе құрылғыны қосушы болмаңыз
• көп үшкын шыкса, пайдаланбаңыз
• қатты діріл кезінде пайдаланбаныз

Шекті күй белгілері

– ток сымының тозуы немесе закымдануы
- өнім корпусының закымдалуы

Қызмет көрсету түрі мен жилігі

Эр пайдаланудан соң өнімді тазалау ұсынылады.

Сактау

• к үрғақ жерде сақтау керек
• жоғары температура көзінен және күн сәулелерінің әсерінен алыс сақтау керек
  – сақтау кезінде температураның кенет ауытқұынан қорғау керек
• орамасыз сактаум умкінемес
  – сактау шарттары туралы косымша акпарат алу үшін МЕМСТ 15150 (Шарт 1) кужатын караңыз

Тасымалдау

• тасымалдау кезінде өнімді кулатуға және кез келген механикалық ықпал етуге қатан тыйым салынады
• босату / ж уктеу кезінде пакетті крысатын машинала пайдалануға руксат берілмейді.
• тасымалдау шарттары талаптарын MEMCT 15150 (5 шарт) кужатын оқыңыз.

Өнім және қызмет сипаттамасы

Барлық қауіпсіздік нұсқаулықтарын және ескертпелерді оқыңыз. Техникалық қауіпсіздік нұсқаулықтарын және

ескертпелерді сақтамау токтың соғуына, өрт және/немесе ауыр жаракаттануларға апаруы мүмкін.

Зарядтау куралын тек барлык кызметтерін толык бағалап, оларды орындай алатыныңызға сенімді болғанда немесе тиісті нүсқаулықтарды алғаннан соң пайдалану керек.

Қауіпсіздік нусқаулары

▶ Бул зарядтау құралы балалардың, дене немесе ой қабілеттері шектелген, тәжірібесі және білімі аз адамдардың пайдалануына арналмаған. Осы зарядтау құралымен 8 жастан асқан балалардың және дене, сезім, ойлау қабілеттері шектелген не тәжірибесі мен білімі аз адамдардың жүйені қауіпсіз пайдалану туралы нүсқаусыз және жауапты адамның бақылауынсыз пайдалануы аса қауіпті. Кері жағдайда дұрыс пайдаланбаудан жаракаттанулар қауіпі пайда болады.

▶ Пайдалану, тазалау және қызмет көрсету кезінде балаларға мұқият болыңыз. Осылайша балалардың зарядтау құралымен ойнамауын қамтамасыз етесіз.

»Тек куаты 1,3 Ah бастан Bosch литий-иондык аккумуляторлерді зарядтаңыз (3 аккумулятор элементтерінен бастан). Аккумулятор куаты зарядтау құралының аккумуляторды зарядтау куатына сәйкес болуы қажет. Қайта зарядталмайтын

Казакша | 51

батареяларды зарядтамаңыз.

Кері жағдайда өрт немесе жарылу қауіпі пайда болады.

Зарядтау құралын жаңбырдан, сыздан қорғаныз. Зарядтау құралының ішіне су кірсе, ол электр тоғының соғу қаупін арттырады.

Зарядтау куралын таза устаңыз. Куралдың ластануы ток соғуы қаупін түындатады.
▶ Әр пайдаланудан алдын зарядтау күралын, кабельді және айырды тексеріңіз. Ақауды байқасаңыз зарядтау күралын пайдаланбаңыз. Зарядтау күралын өзіңіз ашпаңыз, оны тек білікті маманға және тупнусқалы бөпшектермен жендетіңіз. Зақымдалған зарядтау күралы, кабель және айыр электр тоғының соғу қаулін артырады.
Зарядтау куралын косулы куйде оцай жанатын беттердің (мысалы, кағаз, мата және т.б.) устіне қоймаңыз немесе жанғыш заттардың жанында пайдаланбаңыз. Зарядтау кезінде зарядтау куралының қызуы себебінен өрт каупі пайда болады.
Аккумулятордан зақымданған немесе дұрыс пайдаланбаған жағдайда бу шығүы мүмкін. Бул жағдайда ішке таза ауа кіргізіңіз және шағымдар болса, медициналық кемек алыңыз. Булар тыныс алу жолдарын тітіркендірул мүмкін.
Зарядтау құралының саңылауын жаппаңыз. Әйтпесе зарятау құралы қызып, дұрыс жұмыс істемеуі мүмкін.

Бейнеленген курамды бөлшектер

Курамды бөлшектер нөмірі суреттері берілген зарядтау куралының сипаттамасына сәйкес.

1 Аккумулятор*
2 Аккумулятор зарядының жасыл жарық диоды
3 Зарядтау науасы
*Бейнеленген немесе сипатталған жабдыктар стандартты жеткізу көлемімен қамтылмайды. Толық жабдыктарды біздің жабдыктар бағдарламамыздан табасыз.

Техникалық мәліметтер

Зарядталу куралы AL 1814 CV
Өнім нөмірі	2 607 225 7..
Аккумулятор зарядтау кернеуї(автоматы зарядтауды айқындау)	B= 1	0
Зарядтау тоғы	A	1,4
Рүқсат етілген зарядтаутемпературасы аймағы	°C 0-45
Аккумулятор көздерінің саны		3 - 10
EPTA-Procedure 01:2014кужатына сай салмағы	кг 0,30
Сақтық сыныпы		☐ / Ш
Зарядтау куралдарының зауыттық тактайшасындагы тауар немірінескеріңз. Кейбір зарядтау куралдарының сауда атаупары басқашаболуы мүмкін.

Темендері аккумулятор кушіндегі зарядтау уакыты.
1,3 Ah–1,5 Ah	мин 65 65 80
2,0 Ah	мин 90 90	105
2,6 Ah–3,0 Ah	мин	–	130 160
4,0 Ah	мин	–	180 210

Пайдалану

Пайдалануға ендіру

Желі куатына назар аударыңцы! Ток көзінің куаты зарядтау куралының зауыттық тактайшаасындағы мәліметтеріне сай болуы кажет. 230 В белгісімен белгіленген зарядтау куралдарымен 220 В жұмыс істеуге болады.

Зарядтау әдісі

Зарядтау әдісі зарядтау күралының желі айыры розеткаға салынып аккумулятор 1 зарядтау науасына 3 салынғаннан соң басталады.

Оңтайлы зарядтау әдісі арқылы аккумулятордың зарядтау күйі автоматты ретте анықталып, аккумулятор температурасы мен қуатына байланысты тиімді зарядтау тоғымен орындалады.

Осылай аккумулятор сакталып зарядтау күралында түрса өрдайым толык зарядталған болады.

Ескертпе: Жылдам зарядтау әдісін орындау тек аккумулятор температурасы руксат етілген зарядтау температурасы аймағында болғандаға мүмкін болады, "Техникалық мәліметтер" тарауын қараңыз.

Жарык диод элементтерінің мағанасы

Аккумулятор зарядтау индикаторының жыпылықтауы 2

Зарядтау өдісі аккумулятордың зарядтау индикаторының 2 жыпылықтауы арқылы белгіленеді.

Аккумулятор зарядтау индикаторының үздіксіз жануы 2

етілген зарядтау температурасының аймағынан тыс болуын білдіреді. Руксат етілген температура жетілгеннен сон аккумулятор зарядталады.

Аккумуляторсыз жарык,диодының 2 үздіксіз жануы айырдың розеткаға салының зарядтау құралы жұмыс істеуге дайын екендігін білдіреді.

52 | Казакша

Акаулар – Себептері және шешімдері
Себебі Шешімі
Аккумулятор зарядтау индикаторы 2 yздіксіз жанады Зарядтау мумкін емес

Аккумулятор (дұрыс) салынбаған	Аккумулятор зарядтау құралына дұрыс салыңыз
Аккумулятор ластанған Аккумулятор контактілерін тазалау; мысалы, аккумуляторды бірнеше рет зарядтау науасына салыпшығарыңыз, қажет болса оны ауыстырыңыз
Аккумулятор бұзылған	Аккумуляторды алмастыру
Аккумулятор зарядтау индикаторы 2 жанбай жатыр
Зарядтау құралыныңайыры (дұрыс) салынбаған	Айыр (толық) розеткаға салыңыз
Розетка, желі кабелі немесе зарядтау құралы бұзылған	Желі қуатын тексеру, зарядтау құралын керек болса Bosch электр құралдарының авторизацияланған клиенттерге қызмет көрсету орталықтарында тексеріңіз

Уздіксіз немесе көп реттік зарядтаулардан сон зарядтау құралы қызып кетуі мүмкін. Бүл қаупті емес және зарядтау құралында техникалық ақау барын білдірмейді.

Пайдалану мерзімінің айтарлықтай қыскаруы аккумулятордың ескіргенін және ауыстыру керектігін білдіреді.

Техникалық күтім және қызмет

Егер байланыс сымын алмастыру кажет болса, қауіпсіздіктің темендеуіне жол бермес ушін алмастыруды тек Bosch немесе Bosch электр құралдарының авторизацияланған клиентерге қызмет көрсету орталықтарында орынданыз.

Тутынушыға қызмет көрсету және пайдалану кеңестері

Кызмет көрсету шеберханасы внімді жәндеу және күту, сондай-ақ қосалқы бөлшектер туралы сурақтарға жауап береді. Кажетті сызбалар мен қосалқы бөлшектер туралы акқаратты мына мекенжайдан табасыз:

www.bosch-pt.com

Кенес беруші Bosch қызметкерлері өнімді пайдалану және олардың қосалқы бөлшектері туралы сұрақтарыңызға тиянакты жауап береді.

Сурақтар кою және қосалқы бөлшектерге тапсырыс беру кезінде міндетті түрде өнімдің зауыттық тактайшасындағы 10-санды енім немірін жазыңыз.

Өндіруші талаптары мен нормаларының сақталуымен электр куралын жендеу және кепілді қызмет көрсету барлық мемлекеттер аумағында тек "Роберт Бош" фирмалық немесе авторизацияланған қызмет көрсету ортальқтарында орындалады.

ЕСКЕРТУ! Заңсыз жолменәкелінген өнімдерді пайдалану кауіпті, денсаулығыңзға зиян келтіруі мүмкін. Өнімдерді заңсыз жасау және тарату әкімшілік және қылмыстық тәртіп бойынша Заңмен қудаланады.

Қазақстан

Тутынушыларға кеңес беру және шағымдарды қабылдау орталығы:

"Роберт Бош" (Robert Bosch) ЖШС

Алматы к.,

Қазақстан Республикасы

050012

Муратбаев к., 180 үй

"Гермес" БО, 7 кабат

Тел.: [phone]

Сервистік қызмет көрсету орталықтары мен қабылдау пунктерінің мекен-жайы туралы толық және өзекті ақпаратты Сіз: www.bosch-professional.kz ресми сайттан ала аласыз

Кәдеге жарату

Зарядтау күралын, оның жабдыктары мен каптамасын коршаған ортаны корғайтын кәдеге жарату орнына тапсыру кажет.

Зарядтау куралын үй қоқысына тастамаңыз!

Тек қана ЕО елдері үшін:

Электр және электрондық ескі күралдар бойынша Еуропа 2012/19/EU ережесі және оның үлтық заңдарға сай пайдалануға жарамсыз зарядтау күралдары бөлек жиналып кәдеге жаратылуы қажет.

Техникалық өзгерістер енгізу құқығы сақталады.
