GEBRUIKSAANWIJZING VDC455V0910S BOSCH

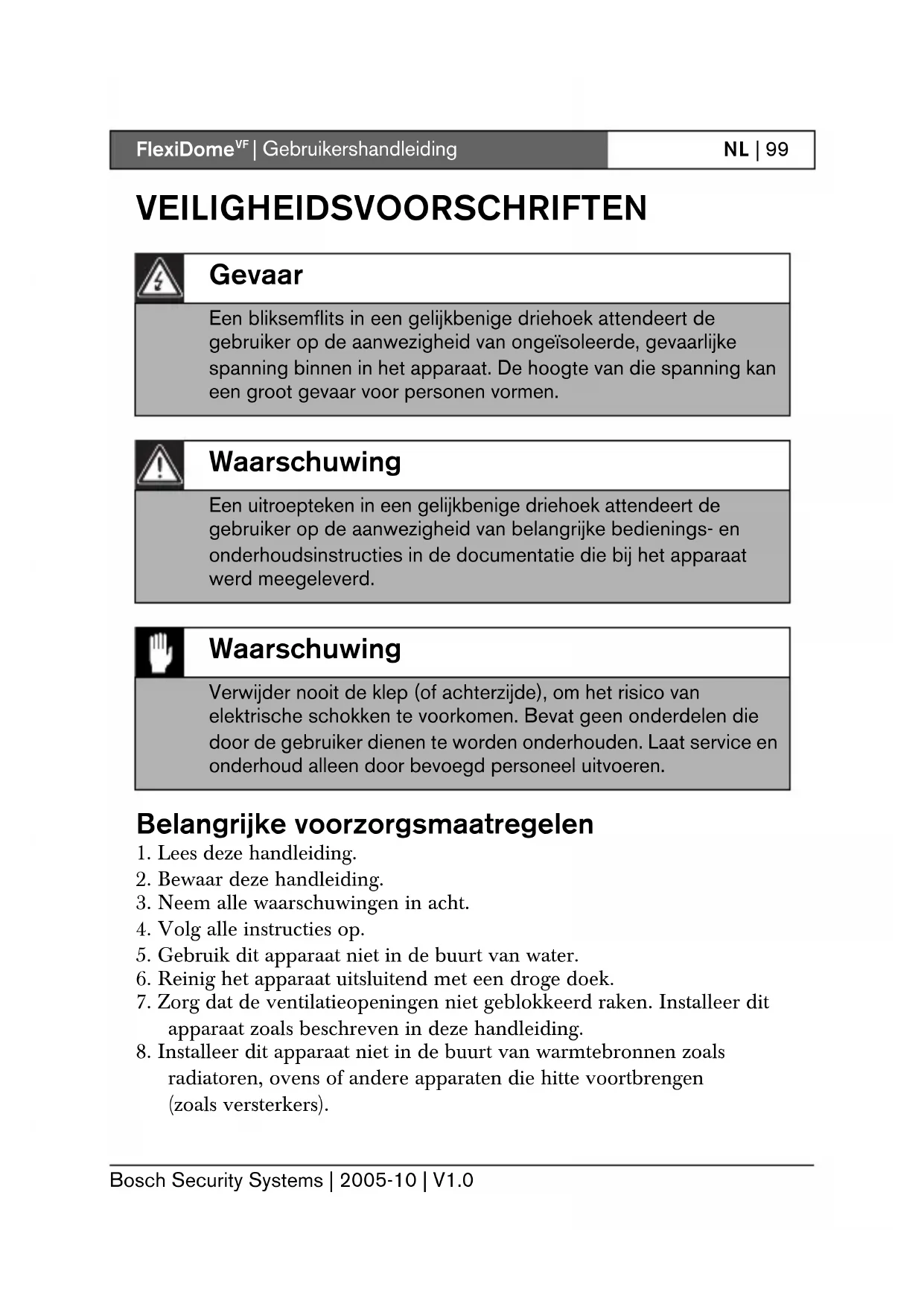

| Gebruikershandleiding Bosch Security Systems | 2005-10 | V1.0 NL | 99 VEILIGHEIDSVOORSCHRIFTEN Belangrijke voorzorgsmaatregelen

1. Lees deze handleiding.

2. Bewaar deze handleiding.

3. Neem alle waarschuwingen in acht.

4. Volg alle instructies op.

5. Gebruik dit apparaat niet in de buurt van water.

6. Reinig het apparaat uitsluitend met een droge doek.

7. Zorg dat de ventilatieopeningen niet geblokkeerd raken. Installeer dit

apparaat zoals beschreven in deze handleiding.

8. Installeer dit apparaat niet in de buurt van warmtebronnen zoals

radiatoren, ovens of andere apparaten die hitte voortbrengen (zoals versterkers). Gevaar Een bliksemflits in een gelijkbenige driehoek attendeert de gebruiker op de aanwezigheid van ongeïsoleerde, gevaarlijke spanning binnen in het apparaat. De hoogte van die spanning kan een groot gevaar voor personen vormen. Waarschuwing Een uitroepteken in een gelijkbenige driehoek attendeert de gebruiker op de aanwezigheid van belangrijke bedienings- en onderhoudsinstructies in de documentatie die bij het apparaat werd meegeleverd. Waarschuwing Verwijder nooit de klep (of achterzijde), om het risico van elektrische schokken te voorkomen. Bevat geen onderdelen die door de gebruiker dienen te worden onderhouden. Laat service en onderhoud alleen door bevoegd personeel uitvoeren.FlexiDome

specifiek is ontworpen voor veiligheidsdoeleinden. Een gepolariseerde stekker heeft twee pennen, een brede en een smallere. Een geaarde stekker heeft twee pennen en een derde pin voor de aarding. De brede pennen en de aanwezigheid van de derde pin zijn ontworpen voor uw veiligheid. Neem voor advies contact op met een elektricien als de geleverde stekker niet in het stopcontact past.

10. Zorg dat er niet op de voedingskabel kan worden gelopen en dat deze

niet kan worden afgeklemd, met name bij de stekkers, de stopcontacten en het punt waar de kabel het apparaat verlaat.

11. Maak uitsluitend gebruik van toebehoren en accessoires die door de

fabrikant worden aanbevolen.

12. Haal bij onweer of als u het apparaat een lange tijd niet gebruikt de

stekker uit het stopcontact.

13. Laat onderhoud over aan professionele onderhoudsmonteurs.

Reparatie is noodzakelijk wanneer het apparaat beschadigd is (bijvoorbeeld een beschadigde netkabel of -stekker), wanneer er vloeistof in het apparaat is gelekt of voorwerpen in het apparaat zijn gevallen, wanneer het apparaat is blootgesteld aan vocht of regen, wanneer het apparaat niet normaal functioneert of wanneer het is gevallen.

14. De elektrische installatie van het gebouw dient voorzien te zijn van een

alpolige hoofdschakelaar met een contactafstand van ten minste 3 mm in elke pool. Waarschuwing Stel dit apparaat niet bloot aan regen of vocht, om het risico op brand of elektrische schokken te vermijden. Zet daarom ook geen voorwerpen op dit apparaat die met water zijn gevuld, zoals vazen. Waarschuwing De laagspanningsvoeding moet voldoen aan EN/UL 60950. De voedingseenheid moet voldoen aan SELV-LPS of SELV - klasse 2 (Safety Extra Low Voltage - Limited Power Source).FlexiDome

| Gebruikershandleiding Bosch Security Systems | 2005-10 | V1.0 NL | 101 FCC-informatie Dit apparaat is getest en voldoet aan de limieten die zijn vastgesteld voor een digitaal apparaat van klasse B, overeenkomstig deel 15 van de FCC-regels. Deze limieten zijn vastgesteld ten behoeve van een redelijke beveiliging tegen schadelijke interferentie in een huiselijke omgeving. Dit apparaat genereert en gebruikt radiofrequentie-energie en kan radiofrequentie-energie uitstralen. Het apparaat kan ook schadelijke interferentie van radiocommunicatie veroorzaken als het niet wordt geïnstalleerd en gebruikt overeenkomstig de instructies. Garantie dat in een bepaalde situatie geen interferentie zal plaatsvinden, wordt echter niet gegeven. Als dit apparaat schadelijke interferentie van radio- en televisieontvangst veroorzaakt, hetgeen is vast te stellen door het apparaat uit en in te schakelen, kan de gebruiker een of meer van de volgende maatregelen nemen om dit probleem op te lossen:

• Draai of verplaats de ontvangstantenne.

• Vergroot de afstand van het apparaat tot de ontvanger.

• Sluit het apparaat aan op een stopcontact in een andere groep dan die waarop de ontvanger is aangesloten.

• Raadpleeg de leverancier of een ervaren radio- of tv-technicus. Opmerking Elke wijziging of aanpassing van de apparatuur, die niet expliciet door Bosch is goedgekeurd, kan het recht van de gebruiker om de apparatuur te bedienen, tenietdoen. Als u meer wilt weten of een vertegenwoordiger wilt spreken, kunt u contact opnemen met de dichtstbijzijnde vestiging van Bosch Security Systems. Of kijk op onze website: www.boschsecurity.nlFlexiDome

bestaat uit een kleine, onopvallende dome met daarin een hoogwaardige 1/3-inch kleurencamera met geïntegreerd varifocaal objectief. De geïntegreerde eenheid is bevestigd op een aansluitdoos, aan de wand of aan het plafond. De robuuste constructie van de behuizing en de dome van polycarbonaat beschermen de cameramodule tegen beschadiging. De camera werkt met geavanceerde digitale signaalverwerking voor een uitstekende beeldkwaliteit onder alle lichtomstandigheden. De FlexiDome

camera is eenvoudig te installeren en klaar voor gebruik. Deze camera biedt de beste oplossing voor veeleisende omstandigheden binnenshuis. Enkele productkenmerken:

• Dome van polycarbonaat

• Resolutie van 540 TVL voor kleurencamera's

• Schermmenu voor instellingen

-camera is leverbaar in kleur en zwart/wit-uitvoering.FlexiDome

Color (kleur) Uitpakken Pak de apparatuur voorzichtig uit en ga er voorzichtig mee om. De verpakking bevat:

• Geïntegreerde FlexiDome-camera

• Montageset met bevestigingsmiddelen

• Installatiehandleiding Opmerking Als apparatuur blijkt te zijn beschadigd tijdens transport, verpak het dan in de oorspronkelijke verpakking en neem contact op met de vervoerder of de leverancier. Typenummer VDM- 345V03-10 VDM- 345V04-10 VDM- 345V03-20 VDM- 345V04-20 Objectief Varifocaal 2,6-6 mm F1.4-360 Varifocaal 4-9 mm F1.6-360 Varifocaal 2,6-6 mm F1.4-360 Varifocaal 4-9 mm F1.6-360 Standaard CCIR EIA Voedingsspanning 24 V AC 50Hz of 12 V DC 24 V AC 60Hz of 12 V DC CCD-type 1/3 inch Typenummer VDC- 445V03-10 VDC- 445V04-10 VDC- 445V03-20 VDC- 445V04-20 Objectief Varifocaal 2,6-6 mm F1.4-360 Varifocaal 4-9 mm F1.6-360 Varifocaal 2,6-6 mm F1.4-360 Varifocaal 4-9 mm F1.6-360 Standaard Kleur, PAL Kleur, NTSC Voedingsspanning 24 V AC 50Hz of 12 V DC 24 V AC 60Hz of 12 V DC CCD-formaat 1/3 inchFlexiDome

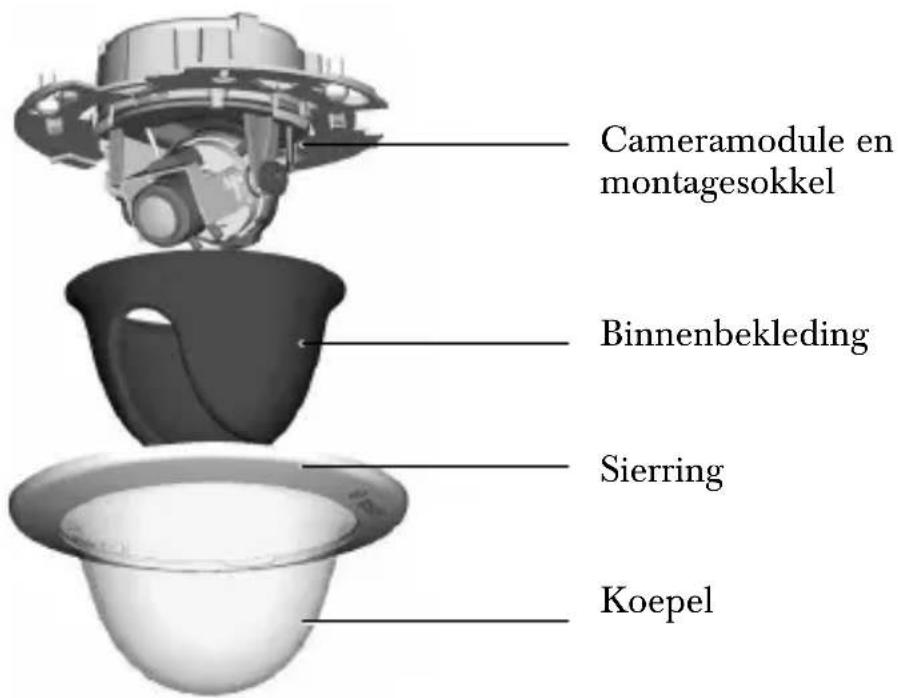

| Installatiehandleiding Bosch Security Systems | 2005-10 | V1.0 NL | 104 Demontage De camera/behuizing bestaat uit de volgende onderdelen: Om het apparaat te demonteren gaat u als volgt te werk:

• Draai de sierring linksom om hem van de bajonet op de camerasokkel te verwijderen.

• Verwijder de sierring met dome.

• Verwijder de binnenbekleding door deze van de sokkel los te trekken. Waarschuwing Het apparaat mag uitsluitend door gekwalificeerd personeel worden geinstalleerd. De installatie dient in overeenstemming met de ter plaatse geldende richtlijnen voor elektrische apparatuur te worden uitgevoerd. Waarschuwing De cameramodule is een gevoelig apparaat en moet voorzichtig worden behandeld. Laat het apparaat tijdens demontage niet vallen. Cameramodule en montagesokkel Binnenbekleding Sierring KoepelFlexiDome

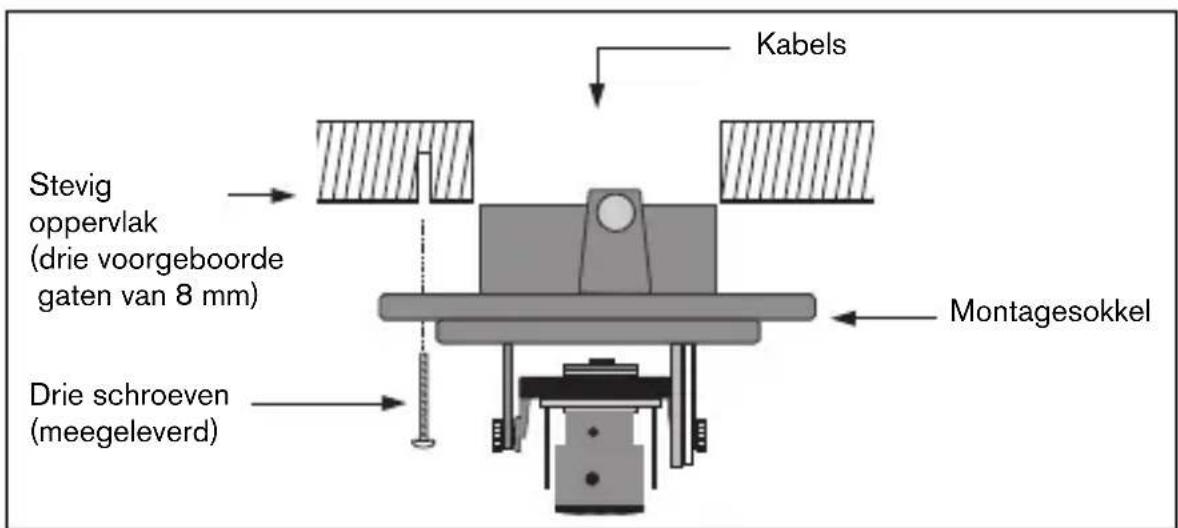

| Installatiehandleiding Bosch Security Systems | 2005-10 | V1.0 NL | 105 Montage van het apparaat Het apparaat kan op verschillende manieren worden gemonteerd, afhankelijk van het soort oppervlak, of er een aansluitdoos wordt gebruikt en of de aansluiting via de achterkant of de zijkant (opbouwmontage) plaatsvindt. Als het apparaat bedoeld is voor opbouwmontage, dient u de afzonderlijk verkrijgbare doos voor opbouwmontage (VDA-445SMB) te gebruiken en het apparaat op die sokkel te monteren. Tips

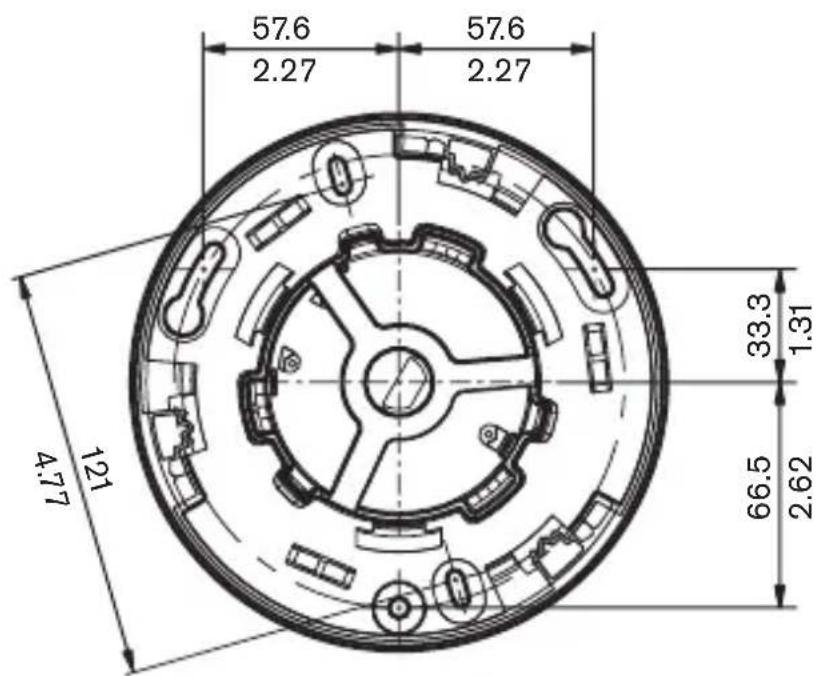

• Zie de maattekening voor de exacte positie van de schroefgaten en de kabelopening voor de kabels.

• Draai twee schroeven gedeeltelijk in de spiegaten en gebruik ze tijdelijk om de camera op te hangen tijdens het aansluiten. De volgende afbeeldingen laten de verschillende manieren zien waarop het apparaat kan worden gemonteerd. Afbeelding 1 Aansluiting aan de achterkant - hol oppervlak Waarschuwing Het apparaat mag alleen door gekwalificeerd personeel worden geïnstalleerd. De installatie dient in overeenstemming met de ter plaatse geldende richtlijnen voor elektrische apparatuur te worden uitgevoerd. Kabels Stevig oppervlak (drie voorgeboorde gaten van 8 mm) Drie schroeven (meegeleverd) MontagesokkelFlexiDome

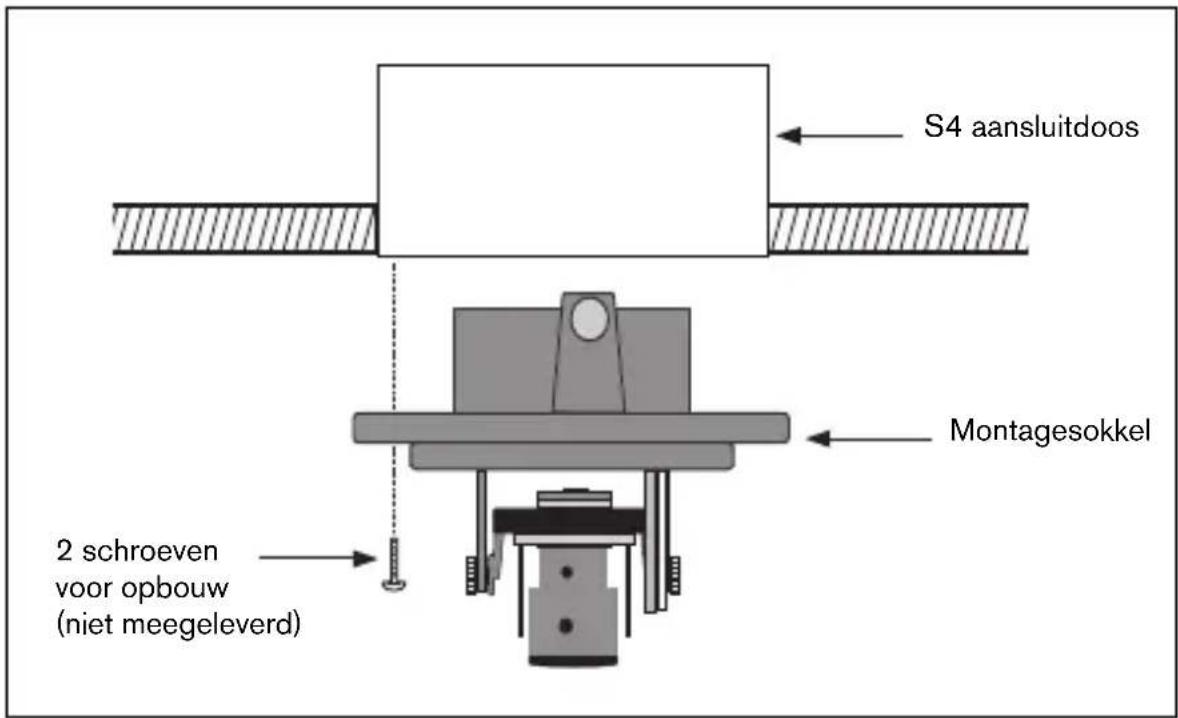

| Installatiehandleiding Bosch Security Systems | 2005-10 | V1.0 NL | 106 Afbeelding 2 Aansluiting op een aansluitdoos (4S) Afbeelding 3 Opbouwmontage - aansluiting aan zijkant S4 aansluitdoos 2 schroeven voor opbouw (niet meegeleverd) Montagesokkel Kabels Drie schroeven (M5, meegeleverd) Verhoogde montagesokkel (VDA-445SMB) Elektriciteitspijp Drie schroeven (met camera meegeleverd) Camera en sokkel Stevig oppervlak (drie voorgeboorde gaten van 8 mm)FlexiDome

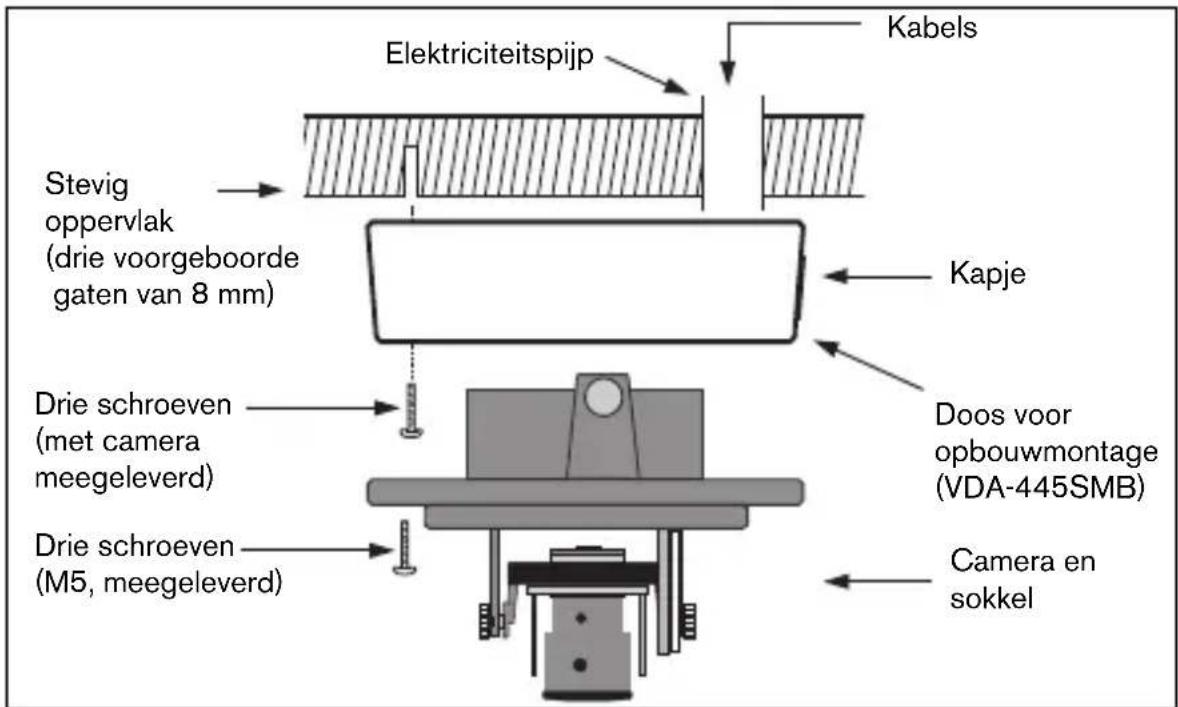

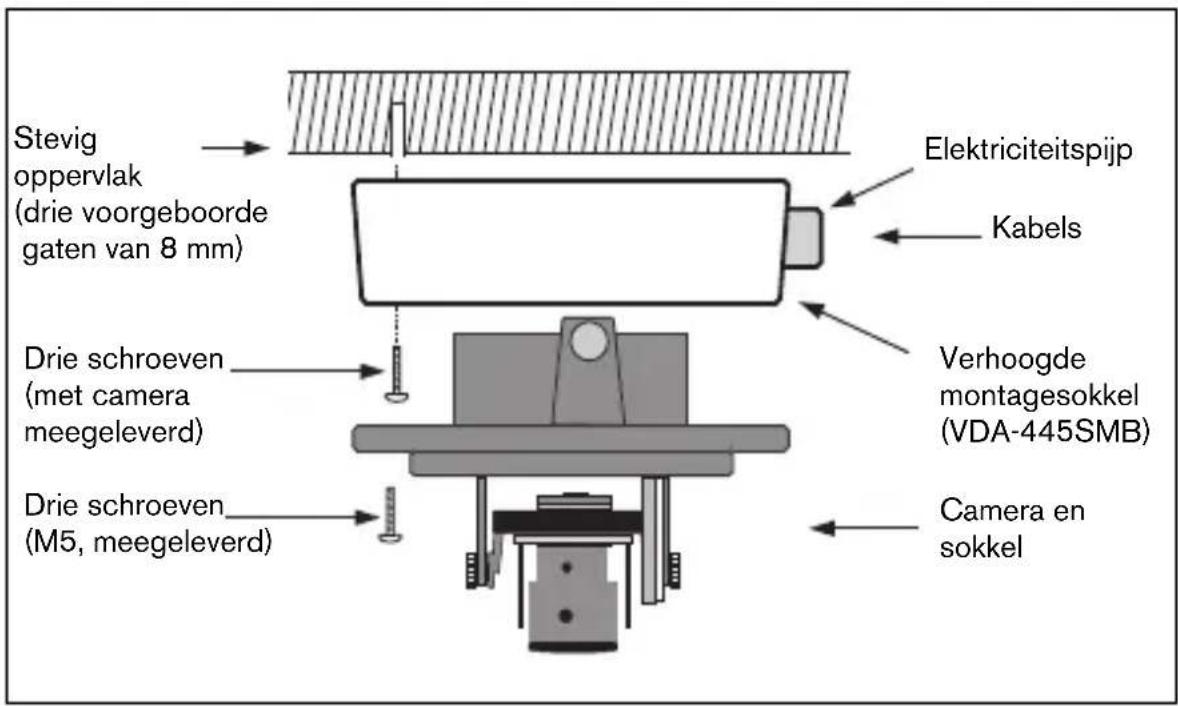

| Installatiehandleiding Bosch Security Systems | 2005-10 | V1.0 NL | 107 Afbeelding 4 Opbouwmontage - aansluiting aan achterkant Verhoogde montage Bij gebruik van de doos voor opbouwmontage:

• Bij aansluiting aan de zijkant moet het kapje verwijderd worden dat de opening aan de zijkant afdekt. Bij aansluiting aan de achterkant kan het kapje op zijn plaats blijven.

• Bevestig de elektriciteitspijp aan de montagesokkel.

• Breng de aansluiting tot stand in de montagebehuizing. Kapje Drie schroeven (M5, meegeleverd) Doos voor opbouwmontage (VDA-445SMB) Elektriciteitspijp Drie schroeven (met camera meegeleverd) Camera en sokkel Stevig oppervlak (drie voorgeboorde gaten van 8 mm) KabelsFlexiDome

| Installatiehandleiding Bosch Security Systems | 2005-10 | V1.0 NL | 108 Aansluiting en instelling Voedings- en videoaansluiting Aan de kabelbundel zitten een BNC-connector waarop een videocoaxkabel (met mannelijke BNC-connector) kan worden aangesloten en twee gestripte voedingskabels voor laag voltage, die op een voedingsaansluiting kunnen worden aangesloten. (Een UTP-adapter is als accessoire verkrijgbaar zodat een UTP-videokabel op de BNC-connector kan worden aangesloten.) De eenvoudigste manier om de voedingskabels voor laag voltage en de videoaansluiting aan te sluiten, is als volgt:

• Voer de bekabeling van het gebouw door de opening in het oppervlak zodat de kabels vrij hangen.

• Draai de twee schroeven gedeeltelijk in de voorgeboorde gaten.

• Hang de montagesokkel met behulp van de spiegaten zolang aan één schroef en kantel de sokkel enigszins om bij de kabelaansluitingen te kunnen komen.

• Verbind de BNC-connector van de cameramodule met de videocoaxkabel.

• Verbind de gestripte voedingskabels met de voedingsaansluiting. Opmerking Bij DC-voeding is de polariteit niet van belang. Probeer, bij gebruik van AC-voeding voor meer dan één camera, bij het aansluiten van elke camera dezelfde polariteit toe te passen. Zo voorkomt u lopend beeld bij het omschakelen.

• Duw de aansluitingen terug door de opening in het oppervlak.

• Maak de montagesokkel met de drie schroeven goed vast aan het oppervlak. Waarschuwing Voordat u verdergaat, dient u er zeker van te zijn dat de kabel die op het apparaat wordt aangesloten niet met een voedingsbron is verbonden. Controleer of het voltage van het apparaat overeenkomt met de netspanning.FlexiDome

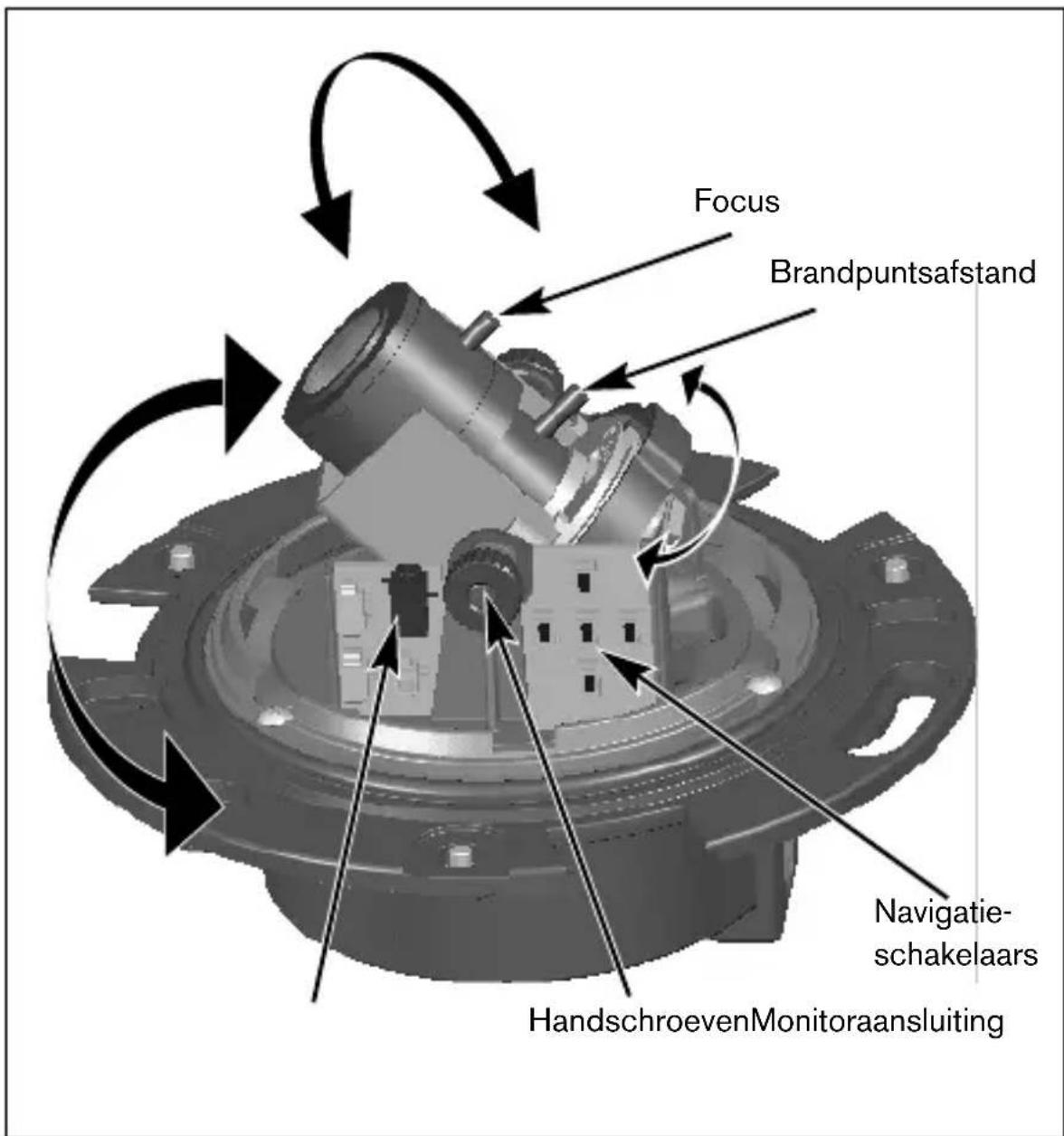

| Installatiehandleiding Bosch Security Systems | 2005-10 | V1.0 NL | 109 De camera instellen Om het instellen van de camera gemakkelijker te maken, kunt u een monitor aansluiten op de aansluiting voor een miniplug van 2,5 mm op de printplaat. Deze aansluiting geeft een gecombineerd videosignaal (met synchronisatie). Om deze verbinding te maken kunt u een optionele kabel (artikelnummer S1460) gebruiken. HandschroevenMonitoraansluiting Navigatie- schakelaars Focus BrandpuntsafstandFlexiDome

| Installatiehandleiding Bosch Security Systems | 2005-10 | V1.0 NL | 110 De camerapositie instellen De fysieke standaardpositie van de camera is dat de bovenkant van het beeld met de aanduiding TOP overeenkomt. De positie van de cameramodule kan langs drie assen worden ingesteld. Zorg ervoor dat het op de monitor getoonde beeld horizontaal staat wanneer u de camerapositie instelt. Zet de camera door middel van de volgende stappen in de gewenste positie:

• Voor horizontale instelling (zwenken): draai de cameramodule in de sokkel. Draai de cameramodule niet meer dan 360°.

• Voor verticale instelling (kantelen): draai de handschroeven los, plaats de camera en draai de handschroeven dan voorzichtig aan om de camera vast te zetten.

• Als de camera aan een schuinlopend plafond of een muur bevestigd is, dient u de sokkel van het objectief zo ver te draaien als nodig is om het op de monitor getoonde beeld horizontaal uit te lijnen. Draai de cameramodule niet meer dan 340°. Brandpuntsafstand instellen en scherpstellen

• Stel het zichtveld van het varifocaal objectief in: draai de schroef voor de brandpuntsafstand los en draai het mechanisme tot het gewenste beeld op de monitor te zien is. (Beeld wordt onscherp.)

• Stel het beeld op de monitor scherp door de scherpstelschroef los te draaien en het mechanisme te draaien tot het beeld scherp is.

• Pas indien nodig de brandpuntsafstand aan.

• Herhaal deze twee instellingen totdat het gewenste beeld scherp is.

• Draai beide schroeven vast. Controleer of het beeld scherp is als de dome op zijn plaats wordt gehouden. Stel indien nodig opnieuw scherp. Waarschuwing De CCD-beeldsensoren zijn uiterst gevoelig. Voor goede prestaties en een lange levensduur hebben ze speciale zorg nodig. Stel ze niet bloot aan direct zonlicht of felle lampen, zowel tijdens gebruik als wanneer de camera buiten gebruik is. Vermijd felle lampen binnen het zichtveld van de camera.FlexiDome

| Installatiehandleiding Bosch Security Systems | 2005-10 | V1.0 NL | 111 Het apparaat sluiten Sluit het apparaat wanneer de camerapositie is ingesteld en alle instellingen gereed zijn.

• Plaats de binnenbekleding en zorg ervoor dat de rug uitgelijnd is met de beugel op de sokkel.

• Plaats de sierring met dome op de sokkel. (Reinig indien nodig het oppervlak met een zachte doek.)

• Bevestig de sierring op de camerasokkel door deze rechtsom te draaien.FlexiDome

| Installatiehandleiding Bosch Security Systems | 2005-10 | V1.0 NL | 112 Geavanceerde instellingen Normaal gesproken geeft de FlexiDome

een optimaal beeld zonder dat er verdere instellingen nodig zijn. Er zijn echter tevens geavanceerde instellingsopties beschikbaar voor optimale prestaties van de camera onder bijzondere omstandigheden. Er zijn twee menu's: het menu Main en het menu Installer. In het menu Main kunt u voor elke bedieningsstand de beeldverbeterings- functies selecteren en instellen. Als u niet tevreden bent over de wijzigingen die u hebt toegepast, kunt u altijd de standaardinstellingen voor de desbetreffende bedieningsstand herstellen. De camera beschikt tevens over het menu Installer waarin u instellingen voor de installatie kunt invoeren. De menu's Main en Installer bieden functies die rechtstreeks kunnen worden geselecteerd of submenu's voor meer gedetailleerde instellingen. Openen van en navigatie binnen menu's Met behulp van vijf toetsen kunt u binnen de verschillende menu's navigeren. Als u op de menu-/selectietoets drukt (in het midden) krijgt u toegang tot de instellingsmenu's. Het menu Main wordt weergegeven op het OSD. Gebruik de pijltoetsen om binnen het menu te navigeren. Als de Bilinx™-communicatieverbinding actief is, zijn de toetsen op de camera uitgeschakeld. U kunt Bilinx™ zo instellen dat de cameratoetsen ook zijn geblokkeerd op het moment dat de camera niet door Bilinx™ wordt aangestuurd. Hiermee voorkomt u dat de camera-instellingen door onbevoegden worden gewijzigd.FlexiDome

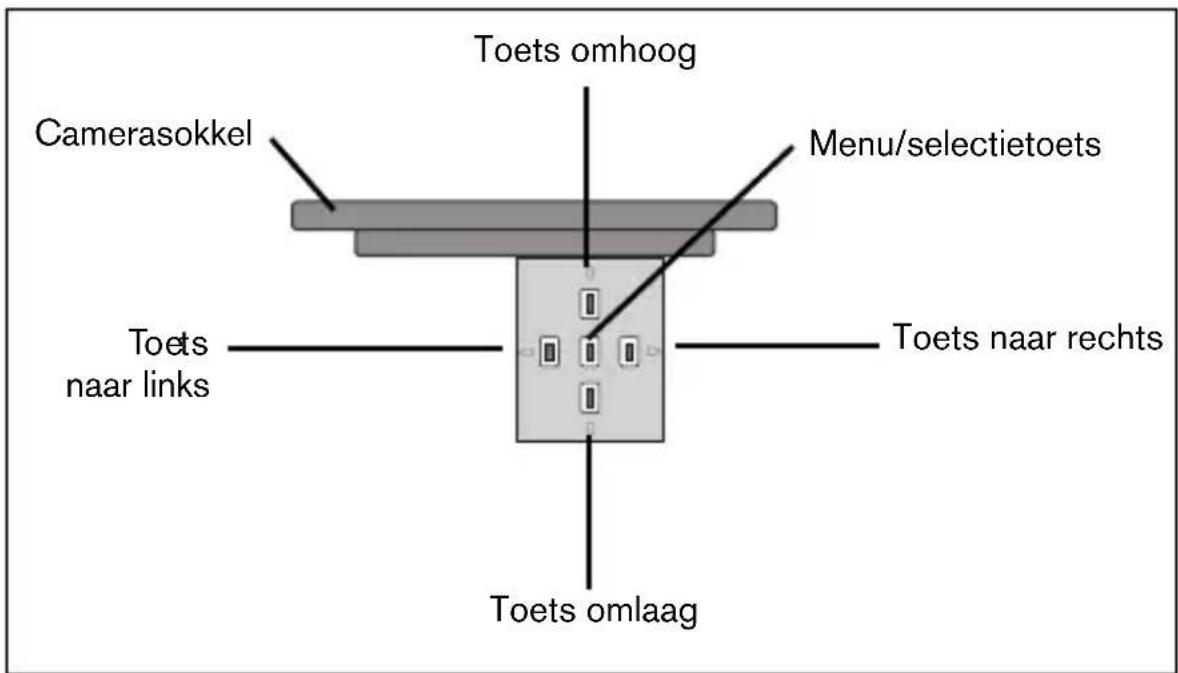

| Installatiehandleiding Bosch Security Systems | 2005-10 | V1.0 NL | 114 Tips voor menunavigatie Gebruik van de vijf toetsen

• Druk op de menu/selectietoets om toegang te krijgen tot de menu's of om naar het volgende of vorige menu te gaan.

• Druk gedurende ongeveer 1,5 seconde op de menu/selectietoets om het menu Installer te openen.

• Gebruik de pijltoetsen omhoog/omlaag om binnen een menu te navigeren.

• Gebruik de pijltoetsen links/rechts om opties te kiezen of parameters in te stellen.

• Als u in een menu tweemaal snel op de menu/selectietoets drukt, wordt voor het geselecteerde item de fabrieksinstelling hersteld.

• Als u in één keer alle menu's wilt afsluiten, selecteert u de optie Exit en houdt u de menu/selectietoets ingedrukt totdat de menu's niet langer worden weergegeven. Menu/selectietoets Toets naar rechts Toets omlaag Toets omhoog To et s naar links CamerasokkelFlexiDome

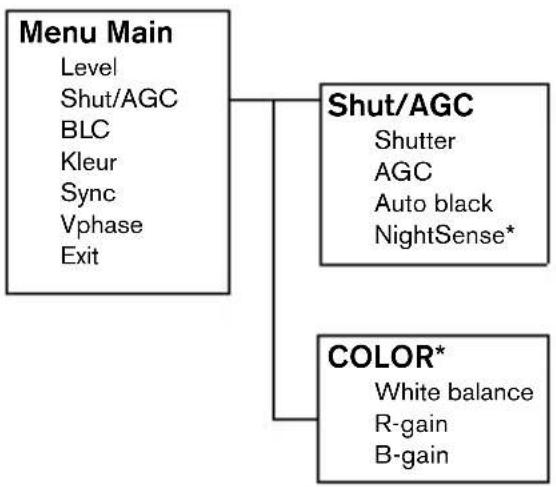

• Alleen voor kleurenuitvoering van de camera. Als een kleurencamera in de zwart/wit-stand is ingeschakeld, worden alle menu-items die betrekking hebben op kleurinstellingen uitgeschakeld; zij kunnen dus niet worden ingesteld. Submenu Shutter/AGC Functie Selectie Beschrijving LEVEL -15 - 0 - +15 Hiermee stelt u het video-uitgangsniveau in. SHUTTER/ AGC Kies submenu. Selecteren om het menu Shutter / Automatic Gain te openen. BLC ON, OFF Als de tegenlichtcompensatie is ingeschakeld (ON) wordt het videoniveau geoptimaliseerd voor het geselecteerde gedeelte van het beeld. De delen buiten dit gebied kunnen onderbelicht of overbelicht zijn (dat is een normaal verschijnsel). COLOR* ATW ATB HOLD Kies submenu Selecteren om het menu voor kleurinstellingen te openen.

INTERNAL Kies LINE LOCK voor synchronisatie met de voedingsfrequentie. Kies INTERNAL voor gebruik met interne synchronisatie (automatisch geselecteerd bij DC-voeding). VPHASE 0, 2, … 358° Hiermee stelt u de verticale fase in (in de LINE LOCK- stand en als er een geldige voedingsfrequentie is gedetecteerd). EXIT Het menu sluiten. Functie Selectie Beschrijving SHUTTER AES, FL • AES (automatische sluiter): de camera stelt automatisch de optimale sluitersnelheid in.

• FL: in deze stand (flakkervrij) wordt interferentie met lichtbronnen vermeden (alleen gebruiken voor video- iris- of DC-irisobjectieven). AGC ON/OFF Automatische versterkingsregeling. AUTOBLACK ON/OFF Auto Black-compensatie versterkt automatisch de zichtbaarheid van details.FlexiDome

• Alleen voor kleurenuitvoering van de camera. Opmerking Als NightSense™ is geactiveerd, ontstaat er mogelijk wat ruis of verschijnen er mogelijk enige vlekken in het beeld. Dit is een normaal verschijnsel bij camera's. Als een kleurencamera in de zwart/wit-stand is ingeschakeld, worden alle menu-items die betrekking hebben op kleurinstellingen uitgeschakeld; zij kunnen dus niet worden ingesteld. Submenu Color*

• Alleen voor kleurenuitvoering van de camera. ** De compensatie van het witpunt hoeft alleen in speciale omgevingen te worden aangepast. NIGHTSENSE* AUTO FORCED OFF Nightsense™ zorgt ervoor dat de camera beter presteert in omgevingen met een geringe hoeveelheid licht.

• In AUTO mode, the camera automatically inches to monochrome in low-light conditions.

• In de FORCED-stand blijft de camera werken met hooggevoelige zwart-wit opnamen. EXIT Het menu sluiten. Functie Selectie Beschrijving WHITE BALANCE ATW AWB HOLD

• ATW: in de ATW-stand (ATW = Auto Tracking White balance) wordt de witbalans voortdurend automatisch aangepast voor een optimale kleurenweergave.

• AWB HOLD: de ATW wordt gestopt en de bijbehorende kleurinstellingen worden opgeslagen. RED gain** -5 - 0 - +5 Witpuntcompensatie (minder rood vergroot de hoeveelheid cyaan). BLUE gain** -5 - 0 - +5 Witpuntcompensatie (minder blauw vergroot de hoeveelheid geel). EXIT Het menu sluiten.FlexiDome

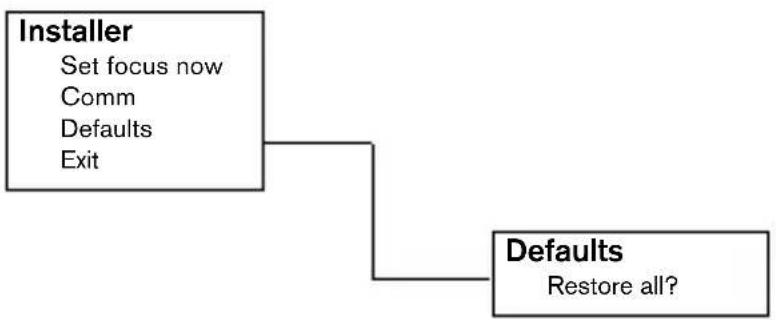

1. Draai de vergrendelingsschroef van de focus los.

2. In het menu is nu SET BACK FOCUS NOW gemarkeerd.

3. Draai aan de focusring voor de vereiste instelling.

4. Draai de vergrendelingsschroef van de focus vast.

5. Sluit de menuselectie af.

Submenu Defaults Externe camerabesturing Deze camera is voorzien van een tranceiver voor coaxiale communicatie. In combinatie met VP-CFGSFT kan de camera worden geregeld vanaf het beginpunt van de coaxkabel. Alle menu's kunnen op afstand worden geopend, zodat de camera volledig op afstand kan worden bediend. Het is ook mogelijk om de bedieningstoetsen op de camera op afstand te blokkeren. Om verlies van communicatie met een geïnstalleerde camera te vermijden, is het niet mogelijk om op afstand de functie Communication ON/OFF aan te sturen. Deze functie is alleen toegankelijk via de cameratoetsen. Functie Selectie Beschrijving SET FOCUS NOW Het objectief instellen om de iris volledig te openen. De objectieffocus nu instellen. COMM ON, OFF Bilinx-communicatie ON/OFF (Aan/uit). DEFAULTS Kies submenu Hiermee worden de fabriekswaarden hersteld voor alle instellingen. EXIT Het menu sluiten. Functie Selectie Beschrijving ALL DEFAULTS Hiermee herstelt u de fabrieksinstellingen. Er verschijnt een bevestigingsscherm. Na de reset moet u de camera 5 seconden de tijd geven om het beeld te optimaliseren. EXIT Het menu sluiten.FlexiDome

| Installatiehandleiding Bosch Security Systems | 2005-10 | V1.0 NL | 118 Technische specificatie Typenummer VDC- 445V0x-10 VDC- 445V0x-20 VDC- 345V0x-10 VDC- 345V0x-20 Standaard PAL NTSC CCIR EIA Actieve pixels 752 x 582 768x492 752 x 582 768x492 Min. belichting < 1,0 lux < 0,4 lux (NightSense Aan) < 0,2 lux Resolutie 540 TVL 570 TVL Nominale spanning 24 V AC of 12 V DC 12-28 V AC (50/60 Hz) 11-3 6 V D C Alle versies Beeldsensor Interline CCD SNR > 50 dB Video-uitgang 1 Vtt, 75 Ohm Synchronisatie Interne vergrendeling of fasevergrendeling Sluiter Keuze tussen AES (1/60 (1/50) tot 1/100000), flakkervrij Autoblack (Autozwart) Keuze tussen aan en uit AGC (Automatische versterking) Keuze tussen AGC Aan (20 dB) of Uit Contour Scherptevergroting BLC BLC (tegenlichtcompensatie) Aan of Uit Witbalans* Automatisch 2500 - 9000K (met AWB hold-stand) Objectief Geïntegreerd varifocaal met DC-iris Stroom verbruik < 5 W Afmetingen 58 x 66 x 122 mm (H x B x L) Gewicht 550 g Bedrijfs temperatuur -10° tot 45° C Regeling OSD met tiptoetsbedieningFlexiDome

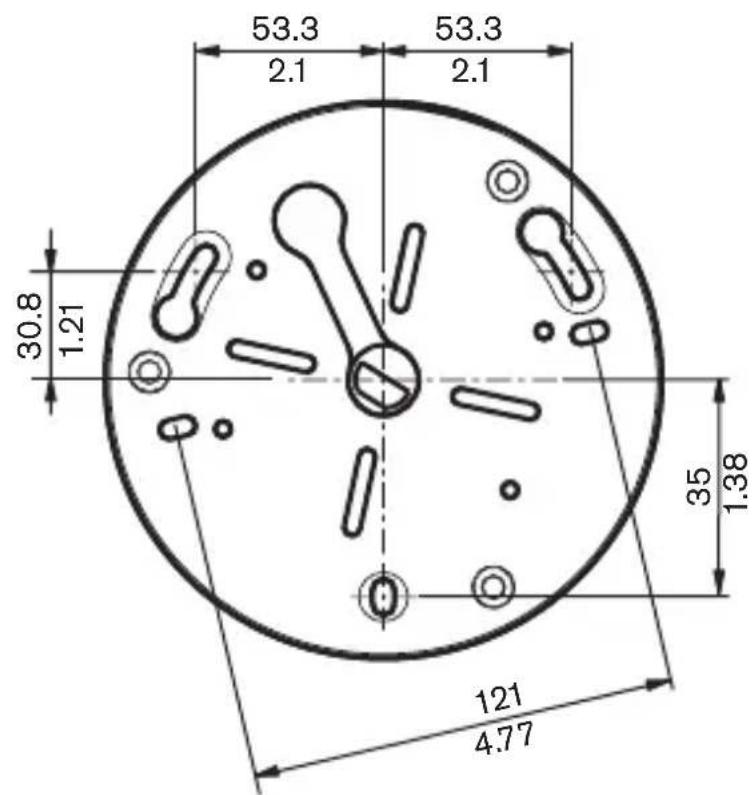

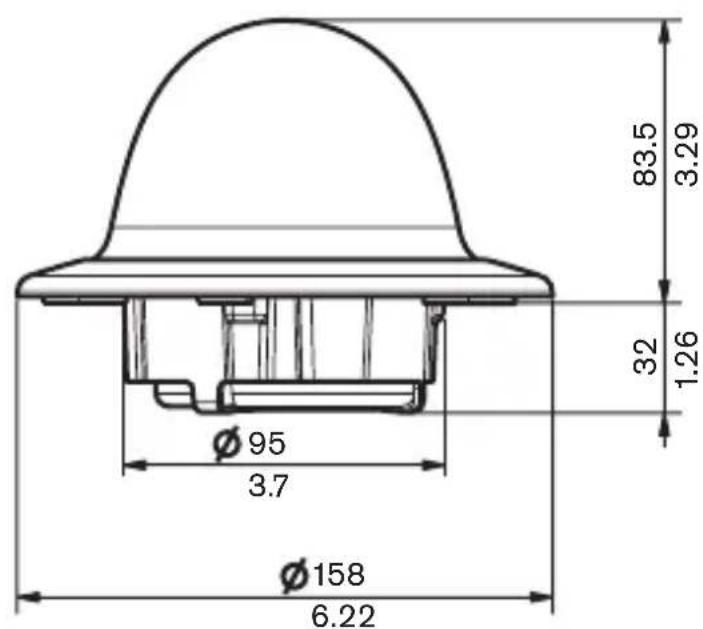

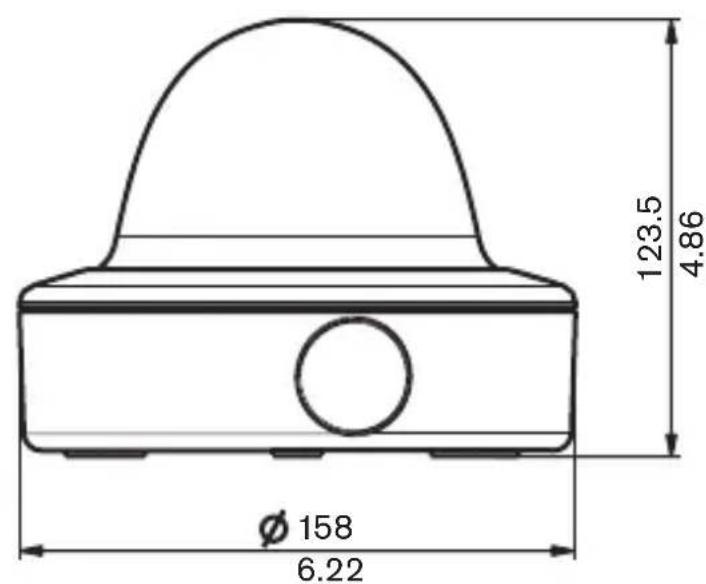

| Installatiehandleiding Bosch Security Systems | 2005-10 | V1.0 NL | 120 Afmetingen met doos voor opbouwmontage (mm/inch)
