| Manuel d’utilisation

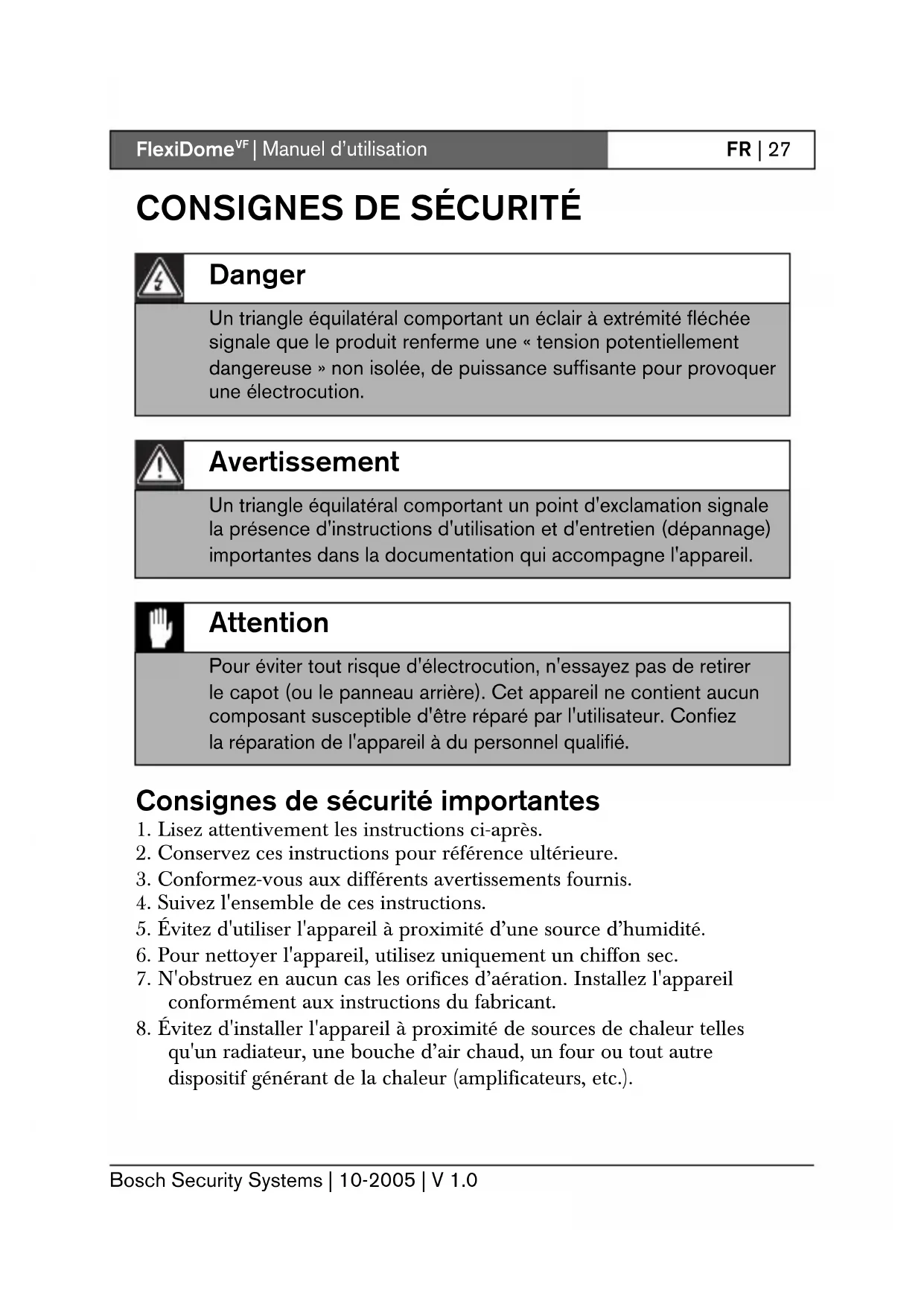

CONSIGNES DE SÉCURITÉ

Consignes de sécurité importantes

1. Lisez attentivement les instructions ci-après.

2. Conservez ces instructions pour référence ultérieure.

3. Conformez-vous aux différents avertissements fournis.

4. Suivez l'ensemble de ces instructions.

5. Évitez d'utiliser l'appareil à proximité d’une source d’humidité.

6. Pour nettoyer l'appareil, utilisez uniquement un chiffon sec.

7. N'obstruez en aucun cas les orifices d’aération. Installez l'appareil

conformément aux instructions du fabricant.

8. Évitez d'installer l'appareil à proximité de sources de chaleur telles

qu'un radiateur, une bouche d’air chaud, un four ou tout autre

dispositif générant de la chaleur (amplificateurs, etc.).

Un triangle équilatéral comportant un éclair à extrémité fléchée

signale que le produit renferme une « tension potentiellement

dangereuse » non isolée, de puissance suffisante pour provoquer

Un triangle équilatéral comportant un point d'exclamation signale

la présence d'instructions d'utilisation et d'entretien (dépannage)

importantes dans la documentation qui accompagne l'appareil.

Pour éviter tout risque d'électrocution, n'essayez pas de retirer

le capot (ou le panneau arrière). Cet appareil ne contient aucun

composant susceptible d'être réparé par l'utilisateur. Confiez

la réparation de l'appareil à du personnel qualifié.FlexiDome

| Manuel d’utilisation

Bosch Security Systems | 10-2005 | V 1.0

9. La fiche de terre ou polarisée assure votre sécurité ; vous ne devez pas

la retirer. La fiche polarisée est formée d'une petite et d'une grande

broche. La fiche de terre est formée de deux broches et d'une borne de

mise à la terre. La broche la plus large et la borne de mise à la terre

sont conçues pour assurer votre sécurité. Si la fiche fournie n’entre pas

dans la prise que vous souhaitez utiliser, demandez conseil à un

10. Placez le cordon d’alimentation de sorte qu'il ne soit ni piétiné ni

comprimé, en particulier au niveau de la fiche de connexion, de la

prise de courant et du point de sortie de l'appareil.

11. Utilisez uniquement les accessoires et les dispositifs de fixation

recommandés par le fabriquant.

12. Débranchez l'appareil en cas d'orage ou si vous n'avez pas l'intention

de l'utiliser pendant une période prolongée.

13. Toute opération de dépannage doit être confiée à un réparateur

professionnel qualifié. Un entretien s'impose lorsque l’appareil a été

endommagé : détérioration du cordon d’alimentation ou de la fiche,

infiltration de liquide, introduction d'objets, exposition à la pluie ou à

l’humidité, fonctionnement anormal, chute, etc.

14. Un interrupteur secteur omnipolaire, avec séparation des contacts de

3 mm minimum entre chaque pôle, doit être intégré à l'installation

électrique du bâtiment.

Pour éviter tout risque d'incendie ou d'électrocution, n'exposez

pas l'appareil à la pluie ni à l’humidité. Ne placez aucun objet

contenant du liquide sur l'appareil (vases, etc.).

Le bloc d'alimentation basse tension doit être conforme à la norme

EN/UL 60950. L'alimentation doit être fournie par une unité

SELV-LPS ou SELV - classe 2 (Safety Extra Low Voltage - Limited

Power Source).FlexiDome

| Manuel d’utilisation

Bosch Security Systems | 10-2005 | V 1.0

Informations FCC Suite à différents tests, cet appareil s'est révélé conforme aux exigences

imposées aux appareils numériques de classe B, en vertu de la section 15

du règlement de la Commission fédérale des communications des États-

Unis (FCC). Ces exigences visent à fournir une protection raisonnable

contre les interférences nuisibles dans le cadre d'une installation

résidentielle. Cet appareil génère, utilise et émet de l'énergie de

radiofréquences et peut, en cas d'installation ou d'utilisation non conforme

aux instructions, engendrer des interférences nuisibles au niveau des

radiocommunications. Cependant, l'absence d'interférences dans une

installation particulière n'est toutefois pas garantie. Il est possible de

déterminer la production d'interférences en mettant l'appareil

successivement hors et sous tension, tout en contrôlant la réception radio

ou télévision. L'utilisateur peut parvenir à éliminer les interférences

éventuelles en prenant une ou plusieurs des mesures suivantes :

• réorienter ou repositionner l'antenne réceptrice ;

• augmenter la distance entre l'équipement et le récepteur ;

• brancher l'équipement sur la prise d'un circuit différent de celui

auquel le récepteur est connecté ;

• consulter le revendeur ou un technicien qualifié en radio/télévision

pour obtenir de l'aide.

Toute modification apportée au produit, non expressément approuvée

par Bosch, est susceptible d'entraîner la révocation du droit d'utilisation

de l'appareil. Pour obtenir de plus amples informations ou pour

vous entretenir avec un représentant, contactez le bureau

Bosch Security Systems le plus proche, ou visitez notre site Web

à l'adresse www.boschsecuritysystems.com.FlexiDome

consiste en un dôme de surveillance à la fois

compact et discret. Elle intègre un capteur CCD couleur 1/3" hautes

performances et un objectif varifocale. L'unité intégrée s'installe aisément

sur un coffret de branchement, au mur ou encore au plafond. De

construction robuste, le dôme en polycarbonate assure la protection du

module caméra contre des dégradations éventuelles.

La caméra repose sur une technologie évoluée de traitement du signal

numérique. Résultat : une qualité d'image exceptionnelle, quelles que

soient les conditions de luminosité. Prête à l'emploi, la caméra

s'installe très facilement. Elle constitue la solution de choix

pour les conditions de prise de vue en intérieur les plus délicates.

Parmi ses nombreuses fonctionnalités, citons :

• Dôme en polycarbonate

• Définition 540 lignes pour les caméras couleur

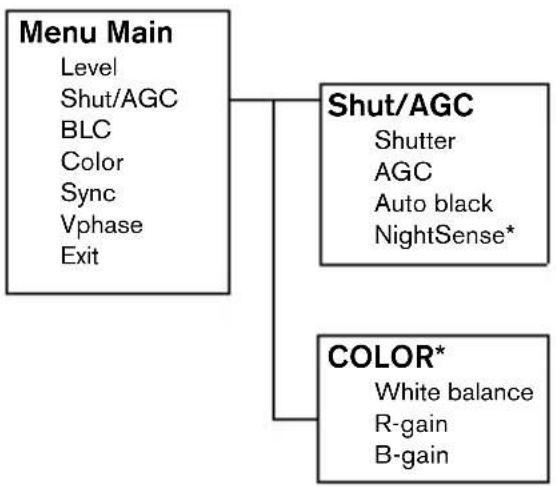

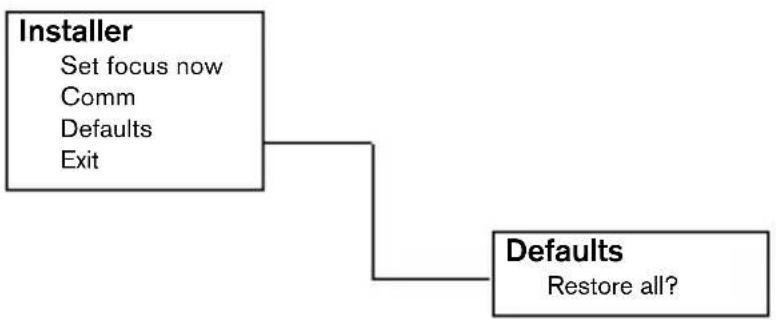

• Menu de configuration à l'écran

est disponible en version couleur ou

Déballez soigneusement l'appareil et manipulez-le avec précaution.

L'emballage contient les éléments suivants :

• Une caméra FlexiDome intégrée

• Un manuel d'installation

Si l'appareil a été endommagé lors du transport, replacez-le dans

l'emballage d'origine et avertissez le transporteur ou le fournisseur.

Standard Couleur PAL Couleur NTSC Tension

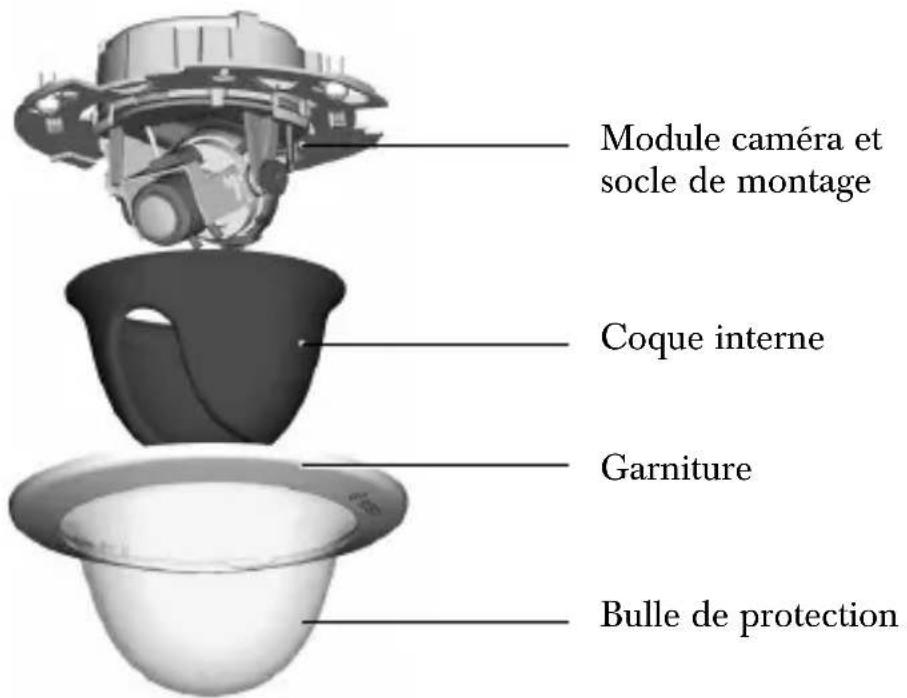

L'unité caméra/boîtier se compose des éléments suivants :

Pour démonter l'unité, procédez comme suit :

• Tournez la garniture dans le sens contraire des aiguilles d'une montre

afin de la libérer de sa baïonnette sur le socle de la caméra.

• Retirez la garniture et la bulle.

• Retirez la coque interne de la base.

L'installation doit exclusivement être réalisée par du personnel

qualifié, conformément au code national d'électricité américain

(NEC) ou au code d'électricité local en vigueur.

Le module caméra est un composant sensible devant être

manipulé avec le plus grand soin. Évitez de le laisser tomber lors

du démontage de l'unité.

L'unité se monte de différentes façons selon le type de surface, l'utilisation

éventuelle d'un coffret de branchement et le type de connexion, à savoir

arrière ou latérale (montage en saillie).

Pour monter l'unité en surface, utilisez le boîtier de montage en saillie

disponible en option (VDA-445SMB).

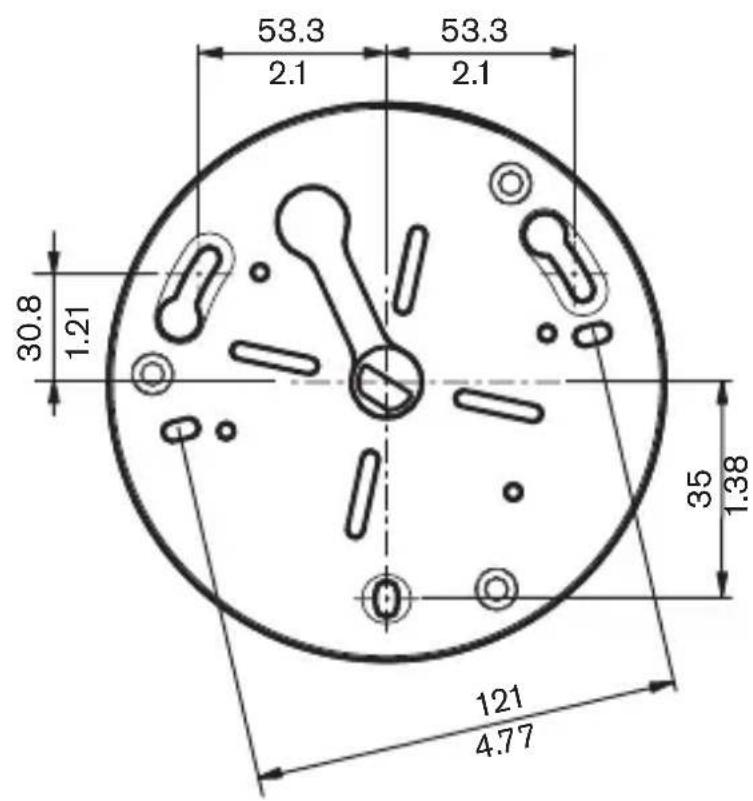

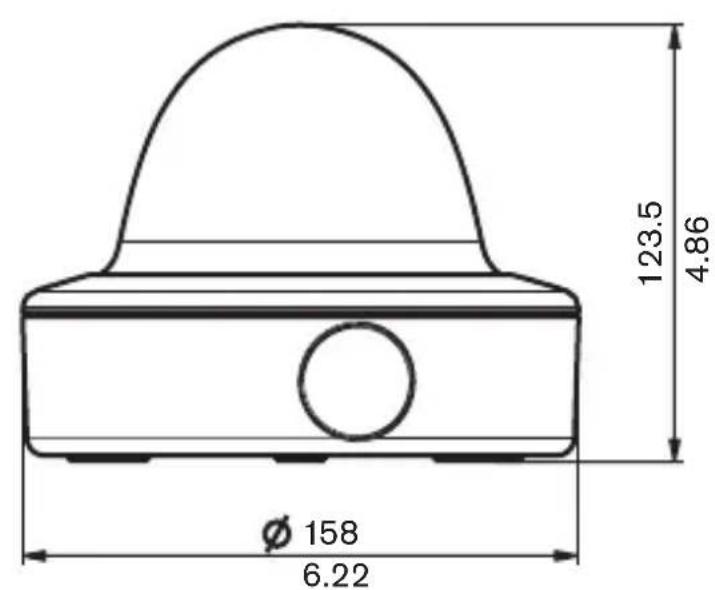

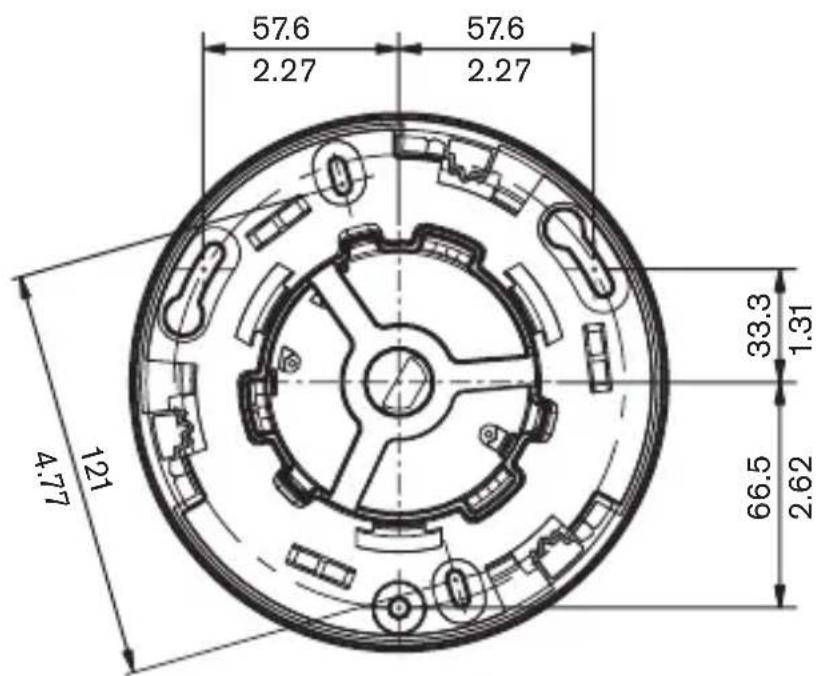

• Reportez-vous au schéma dimensionnel pour connaître l'emplacement

exact des trous de vis et du point d'entrée des câbles.

• Serrez partiellement deux vis via les orifices en forme de trous de

serrure pour fixer provisoirement la caméra pendant la réalisation des

Les figures ci-après illustrent les différentes options de montage de l'unité.

Figure 1 Connexion arrière - Surface creuse

L'installation doit exclusivement être réalisée par du personnel

qualifié, conformément au code national d'électricité américain

(NEC) ou au code d'électricité local en vigueur.

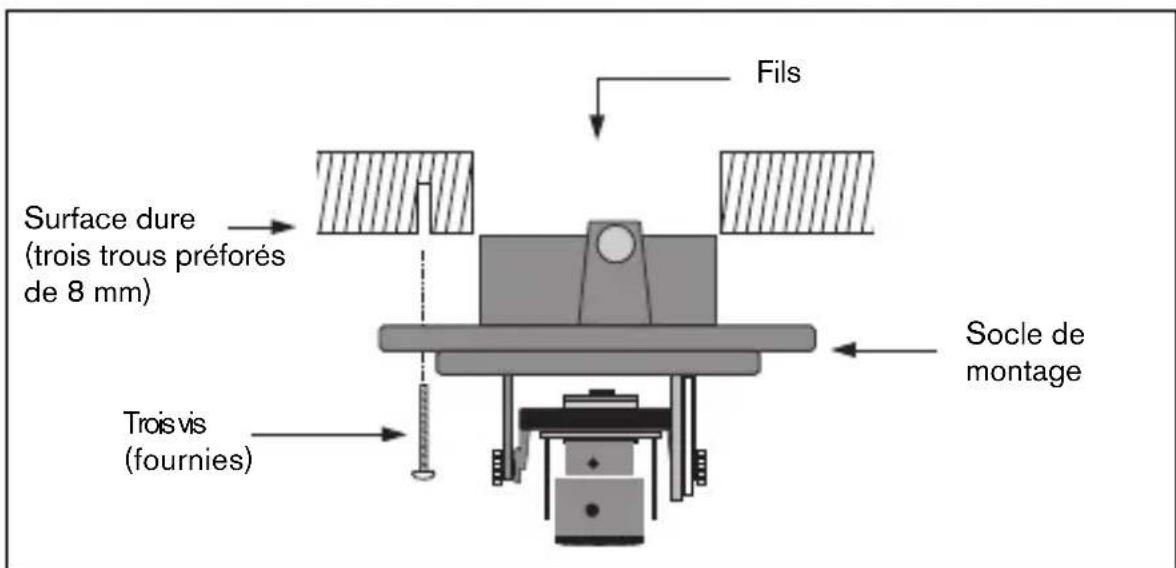

(trois trous préforés

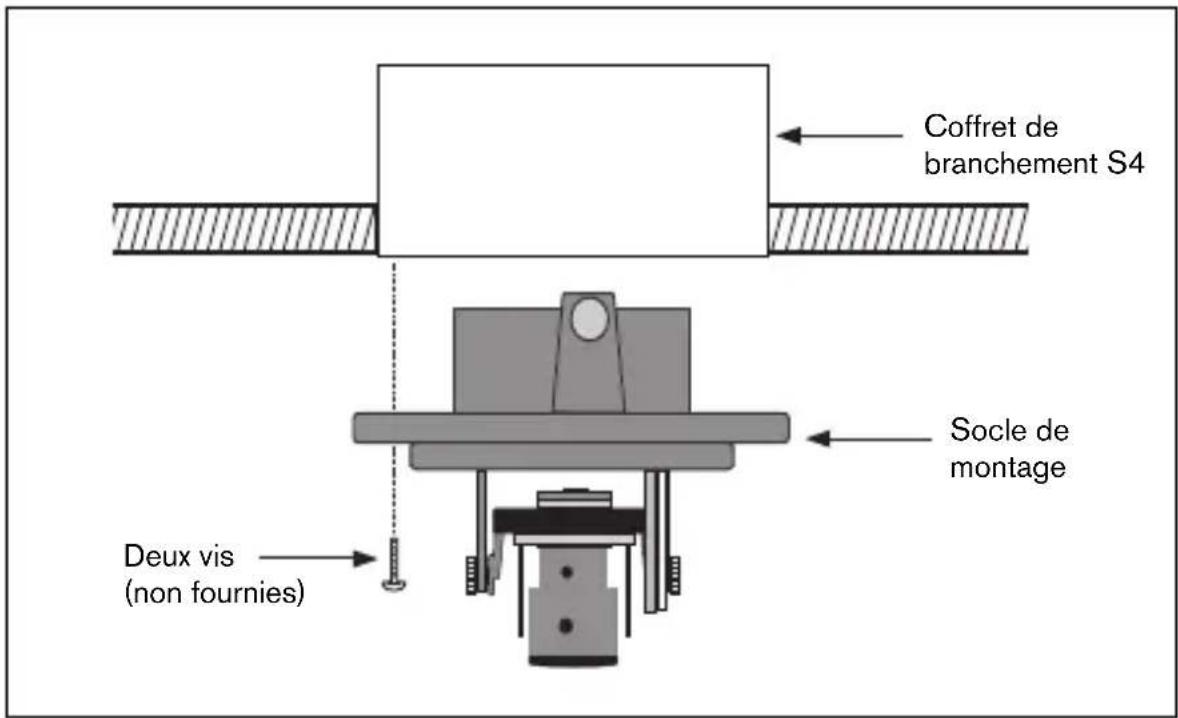

Figure 2 Connexion à un coffret de branchement (4S)

Figure 3 Montage en saillie - Connexion latérale

préforés de 8 mm)FlexiDome

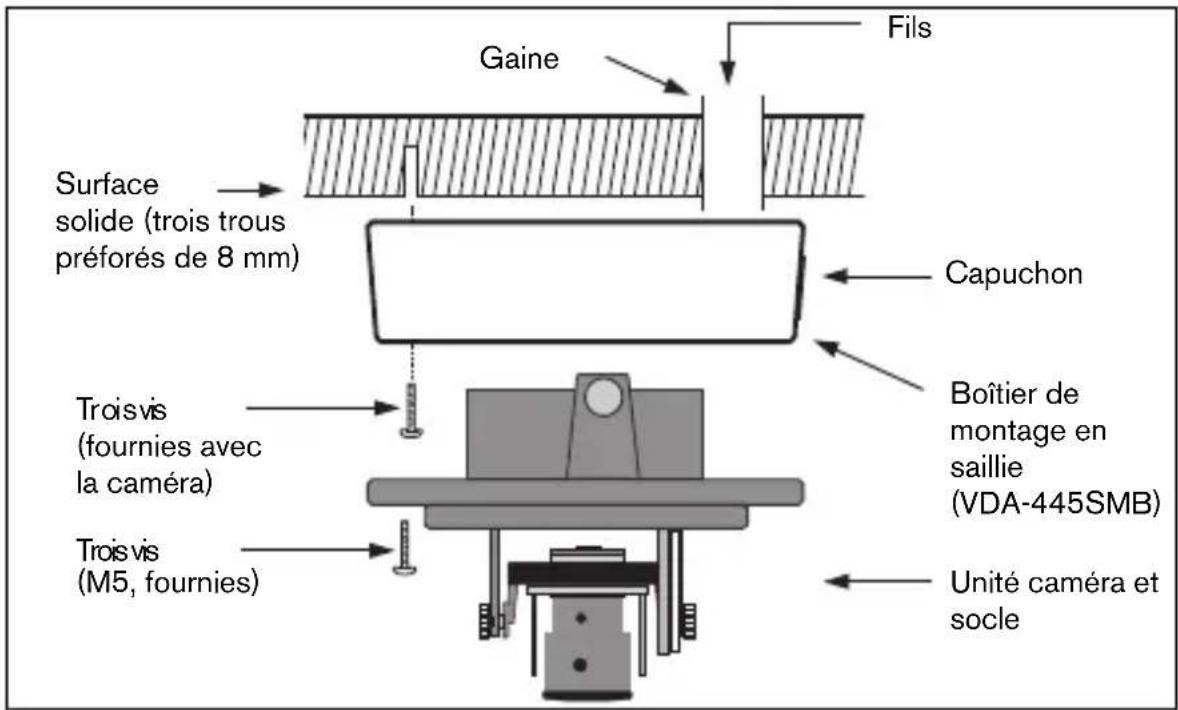

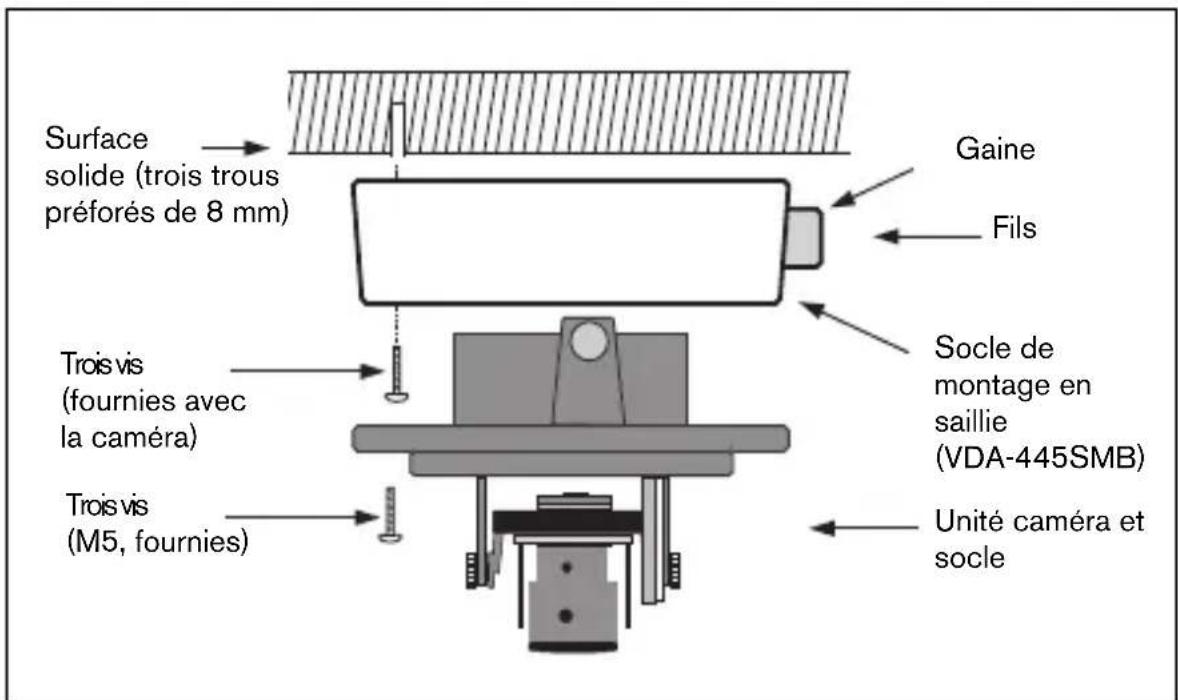

Figure 4 Montage en saillie - Connexion arrière

En cas d'utilisation du boîtier de montage en saillie :

• Avec connexion latérale : retirez le capuchon de l'entrée latérale.

Avec connexion arrière : ne retirez pas le capuchon de l'entrée latérale.

• Fixez la gaine sur le socle de montage.

• Effectuez les branchements nécessaires à l'intérieur du boîtier de

Connexion et installation

Connexion des fils électriques et vidéo

Le faisceau de câbles comporte un connecteur BNC acceptant le câble

coaxial vidéo (avec connecteur BNC mâle), ainsi que deux fils électriques

dénudés basse tension pour le branchement sur un boîtier d'alimentation.

(Un adaptateur UTP est disponible en option pour permettre la connexion

d'un câble vidéo UTP au connecteur BNC.)

Pour connecter les lignes électriques basse tension et établir la connexion

vidéo en toute simplicité, procédez comme suit :

• Acheminez les connexions de l'immeuble par le trou de la surface, de

sorte qu'elles sortent suffisamment.

• Insérez partiellement deux vis dans les trous préforés.

• Utilisez les orifices en forme de trous de serrure pour fixer

provisoirement le socle sur une vis, puis inclinez légèrement le socle

pour accéder aux raccords de câbles.

• Branchez le connecteur BNC du module caméra sur le câble coaxial

• Branchez les fils électriques dénudés sur le connecteur d'alimentation.

Si vous utilisez une alimentation en courant continu, la polarité ne revêt

aucune importance particulière. En revanche, si vous utilisez une

alimentation en courant alternatif, essayez d'appliquer une polarité de

câblage cohérente dans les différents systèmes de caméras pour éviter les

problèmes de synchronisation lors de la commutation.

• Repoussez les connexions par le trou de la surface.

• Fixez fermement le socle sur la surface à l'aide de trois vis.

Avant de poursuivre, coupez l'alimentation du câble à installer sur

l'unité. Vérifiez si la tension de l'unité correspond à celle de la ligne

Installation de la caméra

Il est possible de connecter un moniteur au minijack 2,5 mm de la carte à

circuits imprimés pour faciliter l'installation de la caméra. Cette prise

fournit un signal vidéo composite (avec synchronisation). Vous pouvez

vous procurer un câble disponible en option (référence S1460) pour

réaliser cette connexion.

Mise en place de la caméra

Par défaut, la position physique de la caméra présente le haut de l'image

sur l'indication TOP.

La position du module caméra se règle sur trois axes. Lors du réglage de la

position de la caméra, assurez-vous que l'image affichée sur le moniteur est

de niveau. Pour régler la caméra sur la position de votre choix, procédez

• Pour effectuer le réglage horizontal (balayage horizontal), faites pivoter

le module caméra dans le socle. Le module caméra ne doit pas pivoter

• Pour effectuer le réglage vertical (balayage vertical), desserrez les vis à

oreilles, placez la caméra dans la position souhaitée, puis serrez les vis

sans forcer pour fixer la caméra.

• Pour obtenir un horizon horizontal (montage sur plafond incliné ou

piédroit), faites pivoter le socle de l'objectif de sorte à aligner l'image

affichée sur le moniteur. Le module caméra ne doit pas pivoter de plus

Distance focale et mise au point

• Pour procéder au réglage du champ de vision de l'objectif varifocale,

desserrez la vis de commande de la distance focale, puis tournez le

dispositif jusqu'à obtention du champ de vision souhaité sur le

moniteur (l'image est alors défocalisée).

• Pour focaliser l'image sur le moniteur, desserrez la vis de commande de

la mise au point, puis tournez le dispositif jusqu'à obtention d'une

Les capteurs d'image CCD sont des composants très sensibles.

Pour garantir une durée de vie et des performances optimales,

manipulez ces composants avec le plus grand soin. Évitez de les

exposer à la lumière directe du soleil et des spots lumineux, même

en cas de non-utilisation. Évitez la projection de lumière de forte

intensité dans le champ de vision de la caméra.FlexiDome

• Au besoin, réglez de nouveau la distance focale.

• Recommencez ces deux réglages jusqu'à ce que le champ de vision

souhaité soit parfaitement focalisé.

• Serrez les deux vis.

Vérifiez si l'image est correctement focalisée lors de la mise en place du

dôme. Procédez à une nouvelle mise au point, si nécessaire.

Fermeture de l'unité

Une fois la caméra installée et configurée selon vos besoins, fermez l'unité.

• Placez la coque interne en alignant son arête sur le support du socle.

• Placez la garniture et la bulle sur le socle. (Si nécessaire, nettoyez la

surface à l'aide d'un chiffon doux.)

• Fixez la garniture sur le socle de la caméra en la faisant tourner dans le

sens des aiguilles d'une montre.FlexiDome

restitue une image optimale sans qu'aucun réglage

supplémentaire ne soit nécessaire. Toutefois, les différentes options de

configuration avancée permettent d'obtenir un résultat idéal dans des

circonstances particulières. Le système comprend deux menus : Main et

Le menu Main permet de sélectionner et de configurer les fonctions

d'optimisation de l'image pour chaque mode. Si les modifications

apportées ne vous conviennent pas, vous avez toujours la possibilité de

rétablir les valeurs par défaut pour le mode en question.

La caméra présente également un menu Installer permettant la

configuration des paramètres d'installation.

Les fonctions des menus Main et Installer se sélectionnent soit

directement, soit par sous-menus pour une configuration plus détaillée.

La navigation dans les différents menus s'effectue à l'aide de cinq touches.

Pour accéder aux menus de configuration, appuyez sur la touche menu/

sélection (touche centrale). Le menu principal s'affiche à l'écran. Pour vous

déplacer, utilisez les touches fléchées.

Lorsque la communication Bilinx™ est active, les touches de la caméra

sont désactivées. Il est possible de paramétrer Bilinx™ de sorte que les

touches de la caméra restent désactivées lorsque Bilinx™ ne procède pas au

contrôle actif de l'appareil. Ce réglage empêche toute modification non

autorisée des paramètres de la caméra.FlexiDome

* Versions couleur uniquement.

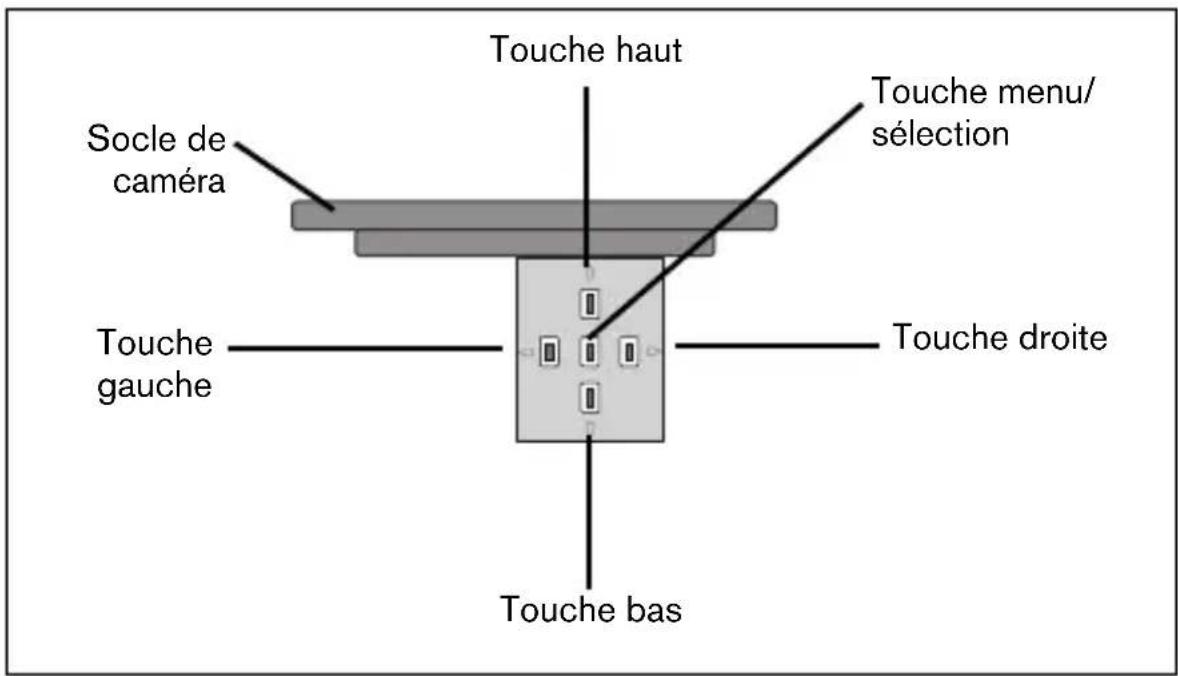

Conseils pour la navigation dans les menus

Utilisation des 5 touches

• Pour accéder aux menus, ou pour passer au menu précédent ou

suivant, appuyez sur la touche menu/sélection.

• Pour ouvrir le menu Installer, maintenez enfoncée la touche

menu/sélection pendant environ 1 seconde et demie.

• Pour faire défiler le menu vers le haut ou vers le bas, appuyez

respectivement sur la touche haut ou bas.

• Pour vous déplacer entre les options ou pour configurer les paramètres,

appuyez sur la touche gauche ou droite.

• Pour rétablir la valeur par défaut d'un élément de menu, appuyez

brièvement deux fois de suite sur la touche menu/sélection.

• Pour fermer tous les menus en une seule fois à partir d'un menu

quelconque, sélectionnez Exit et maintenez enfoncée la touche

menu/sélection jusqu'à disparition de l'affichage du menu.

* Version couleur uniquement. Lorsque la caméra couleur se trouve en

mode monochrome, tous les éléments de menu relatifs à la couleur sont

désactivés et inaccessibles.

Sous-menu Shutter/AGC Fonction Sélection Description

LEVEL -15 - 0 - +15 Réglage du niveau de sortie vidéo.

SHUT/AGC sous-menu Accès au menu Shutter/AGC.

BLC ON, OFF Définie sur ON, cette fonction optimise le niveau vidéo

pour la zone d'image sélectionnée. Les parties situées à

l'extérieur de cette zone risquent d'être sous-exposées

ou surexposées (ce phénomène est tout à fait normal).

Accès au menu Color.

SYNC LINE LOCK INTERNAL Sélectionnez LINE LOCK pour effectuer la

synchronisation avec la fréquence d'alimentation.

Sélectionnez INTERNAL pour effectuer une

synchronisation interne (option sélectionnée

automatiquement en cas d'alimentation CC).

VPHASE 0, 2, … 358° Réglage du décalage de la phase verticale (en cas de

détection d'une fréquence d'alimentation valide en

EXIT Sortie du menu.

Fonction Sélection Description

SHUTTER AES, FL • AES (obturation automatique) : permet à la caméra de

sélectionner automatiquement la vitesse d'obturation

• FL (mode anti-scintillement) : évite les interférences

avec les sources lumineuses (recommandé pour

objectifs à diaphragme vidéo ou DC iris uniquement).

ON/OFF Contrôle automatique de gain.

AUTOBLACK ON/OFF Cette fonction accroît automatiquement la visibilité des

* Version couleur uniquement.

Lorsque la fonction NightSense™ est activée, des parasites ou des taches

risquent d'apparaître sur l'image. Ce phénomène est tout à fait normal.

Lorsque la caméra couleur se trouve en mode monochrome, tous les

éléments de menu relatifs à la couleur sont désactivés et inaccessibles.

* Version couleur uniquement.

** Il convient de modifier le décalage du point blanc uniquement dans

certaines conditions de prise de vue.

AUTO FORCED OFF NightSense™ accroît les performances de la caméra

dans des conditions de faible luminosité.

• En mode AUTO, la caméra passe automatiquement à

l'affichage monochrome dans des conditions de faible

• En mode FORCED, la caméra reste en affichage

monochrome haute sensibilité.

EXIT Sortie du menu.

Fonction Sélection Description

WHITE BALANCE ATW AWB HOLD

• ATW : grâce au réglage automatique de la balance

des blancs, la caméra garantit en permanence une

reproduction optimale des couleurs.

• AWB HOLD : bloque la fonction ATW pour

enregistrer les paramètres relatifs à la couleur.

RED gain** -5 - 0 - +5 Décalage de l'alignement du point blanc par défaut (la

diminution du rouge entraîne l'augmentation du bleu).

BLUE gain** -5 - 0 - +5 Décalage de l'alignement du point blanc par défaut (la

diminution du bleu entraîne l'augmentation du jaune).

EXIT Sortie du menu.FlexiDome

Paramètres du menu Installer

Réglage d'un objectif DC iris :

1. Déverrouillez la vis de blocage de la mise au point.

2. L'élément SET BACK FOCUS NOW s'affiche en surbrillance.

3. Tournez la bague de mise au point sur la position de votre choix.

4. Verrouillez la vis de blocage de la mise au point.

Configuration de la caméra à distance

Cette caméra est équipée d'un émetteur-récepteur pour transmission

coaxiale. Combinée à l'interface USB VP-CFGSFT, la caméra peut se

configurer via le câble coaxial. Tous les menus sont dès lors accessibles

à distance, pour un contrôle total de l'appareil. Ce système de

communication permet également de désactiver les touches locales de

la caméra. Pour éviter toute perte de communication au niveau de la

caméra installée, la fonction COMMUNICATION ON/OFF est

indisponible lorsque la télécommande est utilisée. Cette fonction est

alors uniquement accessible via les touches de la caméra.

Fonction Sélection Description

SET FOCUS NOW Pour ouvrir le diaphragme de l'objectif au maximum.

Réglez la mise au point à ce stade.

COMM ON, OFF Pour activer/désactiver la transmission Bilinx.

DEFAULTS sous-menu Restauration des valeurs par défaut de tous les

paramètres des différents modes.

EXIT Sortie du menu.

Fonction Sélection Description

ALL DEFAULTS Restauration des valeurs par défaut. Un écran de

confirmation s'affiche. Patientez 5 secondes, le temps que

la caméra optimise l'image après réinitialisation du mode.

EXIT Sortie du menu.FlexiDome

Caractéristiques techniques

< 0,4 lux (NightSense activé)

Définition 540 lignes 570 lignes

Toutes versions confondues

Capteur CCD à transfert d'interligne

Rapport signal/bruit > 50 dB Sortie vidéo 1 Vcàc, 75 ohms

Synchronisation Interne ou synchronisation secteur

Shutter Obturation automatique [1/6 0 (1/50) à 1/100 000],

mode anti-scintillement

Auto Black Activation ou désactivation

Contrôle automatique de

Activation (20 dB) ou désactivation

Contour Optimisation de la netteté

Compensation de contre-jour

-10 bis 45 °C Commandes Menus OSD via les touches de la caméraFlexiDome

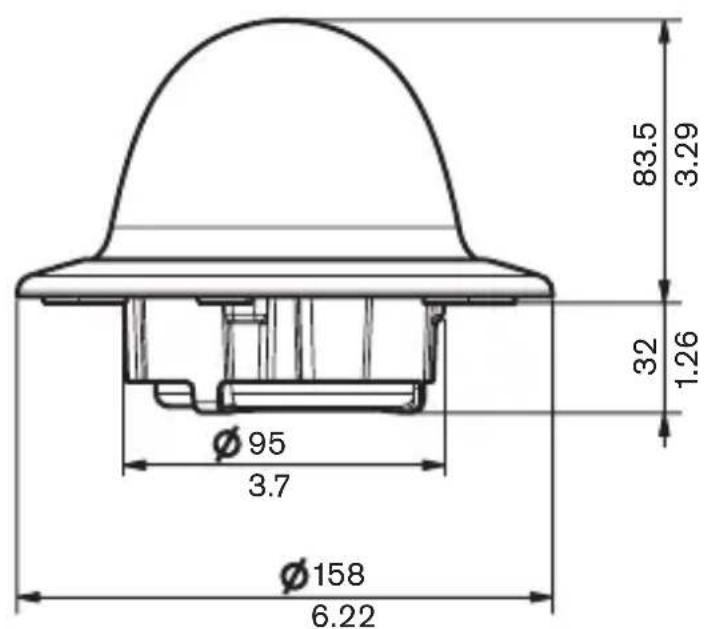

Dimensions avec boîtier de montage en saillie

• VP-CFGSFT Logiciel et interface USB de communication Bilinx™FlexiDome

• Ligue o tubo eléctrico à base de montagem.

excessiva (é normal).
