HASZNÁLATI ÚTMUTATÓ GDS 18 E Professional BOSCH

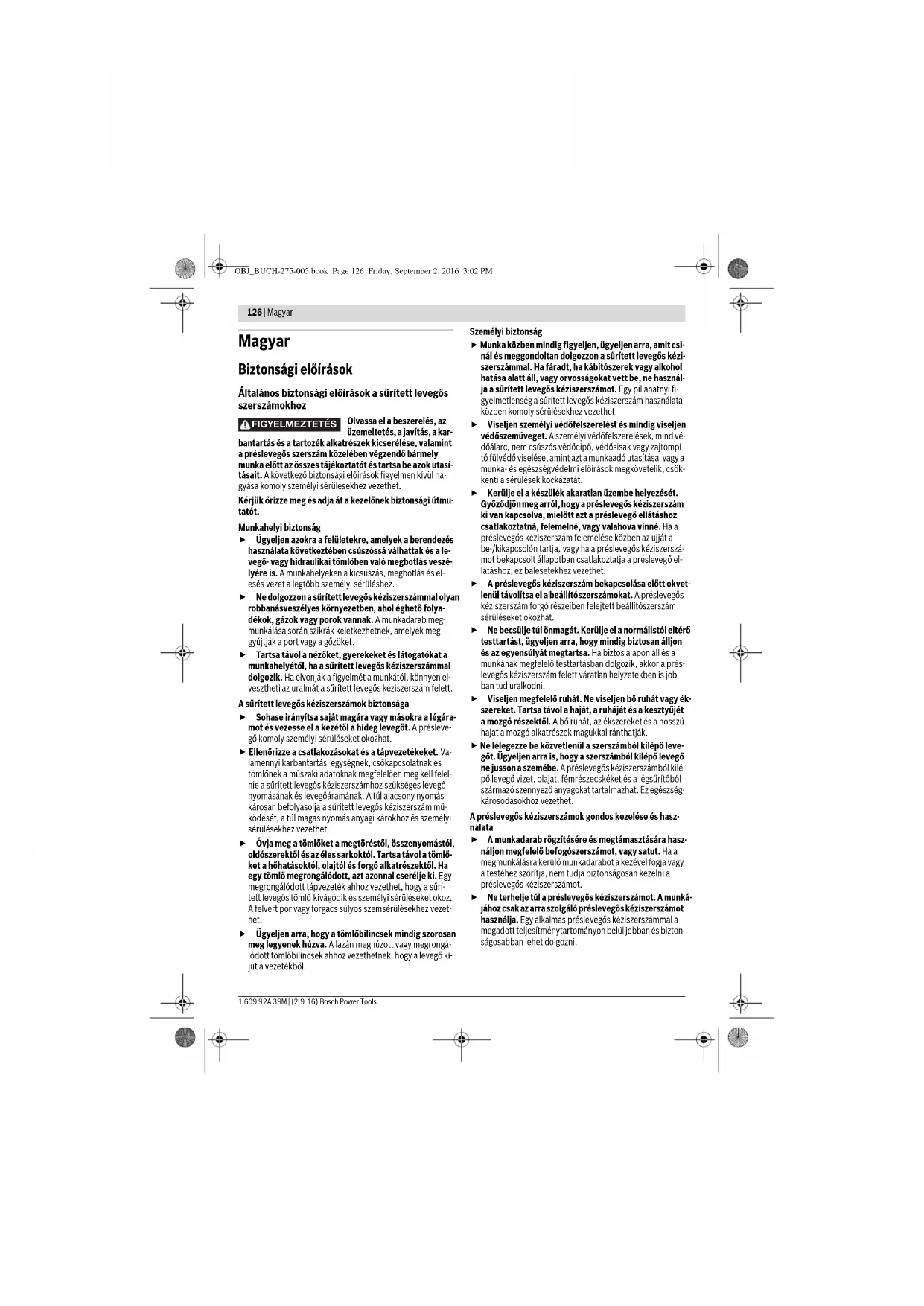

OBJ_BUCH-275-005.book Page 125 Friday, September 2, 2016 3:02 PM126 | Magyar 1 609 92A 39M | (2.9.16) Bosch Power Tools Magyar

Biztonsági előírások

Általános biztonsági előírások a sűrített levegős

Olvassa el a beszerelés, az

üzemeltetés, a javítás, a kar-

bantartás és a tartozék alkatrészek kicserélése, valamint

a préslevegős szerszám közelében végzendő bármely

munka előtt az összes tájékoztatót és tartsa be azok utasí-

tásait. A következő biztonsági előírások figyelmen kívül ha-

gyása komoly személyi sérülésekhez vezethet.

Kérjük őrizze meg és adja át a kezelőnek biztonsági útmu-

Munkahelyi biztonság

 Ügyeljen azokra a felületekre, amelyek a berendezés

használata következtében csúszóssá válhattak és a le-

vegő- vagy hidraulikai tömlőben való megbotlás veszé-

lyére is. A munkahelyeken a kicsúszás, megbotlás és el-

esés vezet a legtöbb személyi sérüléshez.

 Ne dolgozzon a sűrített levegős kéziszerszámmal olyan

robbanásveszélyes környezetben, ahol éghető folya-

dékok, gázok vagy porok vannak. A munkadarab meg-

munkálása során szikrák keletkezhetnek, amelyek meg-

gyújtják a port vagy a gőzöket.

 Tartsa távol a nézőket, gyerekeket és látogatókat a

munkahelyétől, ha a sűrített levegős kéziszerszámmal

dolgozik. Ha elvonják a figyelmét a munkától, könnyen el-

vesztheti az uralmát a sűrített levegős kéziszerszám felett.

A sűrített levegős kéziszerszámok biztonsága

 Sohase irányítsa saját magára vagy másokra a légára-

mot és vezesse el a kezétől a hideg levegőt. A présleve-

gő komoly személyi sérüléseket okozhat.

 Ellenőrizze a csatlakozásokat és a tápvezetékeket. Va-

lamennyi karbantartási egységnek, csőkapcsolatnak és

tömlőnek a műszaki adatoknak megfelelően meg kell felel-

nie a sűrített levegős kéziszerszámhoz szükséges levegő

nyomásának és levegőáramának. A túl alacsony nyomás

károsan befolyásolja a sűrített levegős kéziszerszám mű-

ködését, a túl magas nyomás anyagi károkhoz és személyi

sérülésekhez vezethet.

 Óvja meg a tömlőket a megtöréstől, összenyomástól,

oldószerektől és az éles sarkoktól. Tartsa távol a tömlő-

ket a hőhatásoktól, olajtól és forgó alkatrészektől. Ha

egy tömlő megrongálódott, azt azonnal cserélje ki. Egy

megrongálódott tápvezeték ahhoz vezethet, hogy a sűrí-

kivágódik és személyi sérüléseket okoz.

A felvert por vagy forgács súlyos szemsérülésekhez vezet-

 Ügyeljen arra, hogy a tömlőbilincsek mindig szorosan

meg legyenek húzva. A lazán meghúzott vagy megrongá-

lódott tömlőbilincsek ahhoz vezethetnek, hogy a levegő ki-

 Munka közben mindig figyeljen, ügyeljen arra, amit csi-

nál és meggondoltan dolgozzon a sűrített levegős kézi-

szerszámmal. Ha fáradt, ha kábítószerek vagy alkohol

hatása alatt áll, vagy orvosságokat vett be, ne használ-

ja a sűrített levegős kéziszerszámot. Egy pillanatnyi fi-

gyelmetlenség a sűrített levegős kéziszerszám használata

közben komoly sérülésekhez vezethet.

 Viseljen személyi védőfelszerelést és mindig viseljen

védőszemüveget. A személyi védőfelszerelések, mind vé-

dőálarc, nem csúszós védőcipő, védősisak vagy zajtompí-

tó fülvédő viselése, amint azt a munkaadó utasításai vagy a

munka- és egészségvédelmi előírások megkövetelik, csök-

kenti a sérülések kockázatát.

 Kerülje el a készülék akaratlan üzembe helyezését.

Győződjön meg arról, hogy a préslevegős kéziszerszám

ki van kapcsolva, mielőtt azt a préslevegő ellátáshoz

csatlakoztatná, felemelné, vagy valahova vinné. Ha a

préslevegős kéziszerszám felemelése közben az ujját a

be-/kikapcsolón tartja, vagy ha a préslevegős kéziszerszá-

mot bekapcsolt állapotban csatlakoztatja a préslevegő el-

látáshoz, ez balesetekhez vezethet.

 A préslevegős kéziszerszám bekapcsolása előtt okvet-

lenül távolítsa el a beállítószerszámokat. A préslevegős

kéziszerszám forgó részeiben felejtett beállítószerszám

sérüléseket okozhat.

 Ne becsülje túl önmagát. Kerülje el a normálistól eltérő

testtartást, ügyeljen arra, hogy mindig biztosan álljon

és az egyensúlyát megtartsa. Ha biztos alapon áll és a

munkának megfelelő testtartásban dolgozik, akkor a prés-

levegős kéziszerszám felett váratlan helyzetekben is job-

 Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy ék-

szereket. Tartsa távol a haját, a ruháját és a kesztyűjét

a mozgó részektől. A bő ruhát, az ékszereket és a hosszú

hajat a mozgó alkatrészek magukkal ránthatják.

 Ne lélegezze be közvetlenül a szerszámból kilépő leve-

gőt. Ügyeljen arra is, hogy a szerszámból kilépő levegő

ne jusson a szemébe. A préslevegős kéziszerszámból kilé-

pő levegő vizet, olajat, fémrészecskéket és a légsűrítőből

származó szennyező anyagokat tartalmazhat. Ez egészség-

károsodásokhoz vezethet.

A préslevegős kéziszerszámok gondos kezelése és hasz-

 A munkadarab rögzítésére és megtámasztására hasz-

náljon megfelelő befogószerszámot, vagy satut. Ha a

megmunkálásra kerülő munkadarabot a kezével fogja vagy

a testéhez szorítja, nem tudja biztonságosan kezelni a

préslevegős kéziszerszámot.

 Ne terhelje túl a préslevegős kéziszerszámot. A munká-

jához csak az arra szolgáló préslevegős kéziszerszámot

használja. Egy alkalmas préslevegős kéziszerszámmal a

megadott teljesítménytartományon belül jobban és bizton-

ságosabban lehet dolgozni.

FIGYELMEZTETÉS OBJ_BUCH-275-005.book Page 126 Friday, September 2, 2016 3:02 PMMagyar | 127

Bosch Power Tools 1 609 92A 39M | (2.9.16)

 Ne használjon olyan préslevegős kéziszerszámot,

amelynek a be-/kikapcsolója elromlott. Egy olyan prés-

levegős kéziszerszám, amelyet nem lehet sem be-, sem ki-

kapcsolni, veszélyes és meg kell javíttatni.

 Kapcsolja ki a préslevegő-ellátást, mielőtt a berende-

zésen beállításokat hajt végre, kicseréli a tartozéko-

kat, vagy ha hosszabb ideig nem akarja használni a be-

rendezést. Ez az elővigyázatossági intézkedés meggátolja

a préslevegős kéziszerszám akaratlan üzembe helyezését.

 A használaton kívüli préslevegős kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyerekek nem fér-

hetnek hozzá. Ne hagyja, hogy olyan személyek hasz-

nálják a préslevegős kéziszerszámot, akik nem ismerik

a szerszámot, vagy nem olvasták el ezt a kezelési utasí-

tást. A préslevegős szerszámok veszélyesek, ha azokat

gyakorlatlan személyek használják.

 Gondosan ápolja a préslevegős kéziszerszámot. Ellen-

őrizze, hogy a mozgó alkatrészek kifogástalanul mű-

ködnek-e, nincsenek-e beszorulva, és nincsenek-e el-

törve vagy megrongálódva olyan alkatrészek, amelyek

hatással lehetnek a préslevegős kéziszerszám műkö-

désére. A préslevegős kéziszerszám alkalmazása előtt

javíttassa ki a megrongálódott alkatrészeket. Sok olyan

baleset történik, amelyet a préslevegős kéziszerszám nem

kielégítő karbantartására lehet visszavezetni.

 A préslevegős kéziszerszámot, a tartozékokat, a betét-

szerszámokat stb. csak ezen előírásoknak megfelelően

használja. Vegye figyelembe a munkafeltételeket és a

kivitelezendő munka sajátosságait. Ezzel amennyire le-

het, lecsökkenti a porképződést, a rezgéseket és a zajokat

 A préslevegős szerszámot kizárólag szakképzett és is-

kolázott kezelők szerelhetik fel, állíthatják be és hasz-

 A préslevegős szerszámot nem szabad megváltoztatni.

A változtatások csökkenthetik a biztonsági útmutató elő-

írásainak hatékonyságát és megnövelhetik a kezelőre váró

 A sűrített levegős kéziszerszámot csak szakképzett

személyzet csak eredeti pótalkatrészek felhasználásá-

val javíthatja. Ez biztosítja, hogy a sűrített levegős

kéziszerszám biztonságos szerszám maradjon.

Biztonsági előírások a sűrített levegős ütvecsava-

 Ellenőrizze, hogy olvasható-e a típustábla. Adott eset-

ben szerezzen be a gyártótól egy pót-típustáblát.

 Egy munkadarab, egy tartozék alkatrész, vagy maga a

préslevegős szerszám eltörésekor egyes alkatrészek

nagy sebességgel kirepülhetnek.

 Üzemközben, javítási és karbantartási munkák végre-

hajtásakor, valamint a préslevegős szerszám tartozék

alkatrészeinek kicserélésekor mindig viseljen ütésálló

védőszemüveget. A szükséges védelmi szintet minden

egyes alkalmazás esetén külön kell kiértékelni.

 Sohase kapcsolja be kézben hordás közben a sűrített

levegős kéziszerszámot. Egy forgó szerszámbefogó egy-

ség bekaphatja és felcsavarhatja a ruháját vagy a haját és

személyi sérüléseket okozhat.

 Viseljen kézhez simuló kesztyűt. A préslevegős kéziszer-

számok fogantyúi a préslevegő átáramlása következtében

lehűlnek. A meleg kezek kevésbé érzékenyek a rezgésekkel

szemben. A bő kesztyűket a forgó alkatrészek elkaphatják.

 Tartsa távol a kezeit a dugóskulcsok foglalataitól és a

forgó betétszerszámoktól. Sohase fogja le a forgó be-

tétszerszámot vagy a hajtóművet. Ellenkező esetben sé-

rüléseket szenvedhet.

 Szűk helyen óvatosan dolgozzon. A reakciós forgató nyo-

matékok fellépése becsípődéses vagy zúzódásos sérülé-

 A kezelőnek és a karbantartó személyzetnek fizikailag

olyan állapotban kell lenniük, megfelelően kezelni tud-

ják a préslevegős szerszám méretét, súlyát és teljesít-

 Álljon készen a préslevegős szerszám váratlan mozgá-

saira, amelyek a reakciós erők, vagy a betétszerszám

eltörése következtében felléphetnek. Tartsa szorosan

fogva a préslevegős kéziszerszámot, és hozza a testét

és a karjait olyan helyzetbe, amelyben fel tudja venni

ezeket a mozgásokat. Ezek az óvóintézkedés segíthetnek

a személyi sérülések megelőzésében.

 A reakciós nyomaték felfogásához használjon segéd-

eszközöket, például egy támasztó szerkezetet. Ha erre

nincs lehetőség, használjon egy pótfogantyút.

 A préslevegő-ellátás megszakadása, vagy csökkentett

üzemi nyomás esetén kapcsolja ki a préslevegős kézi-

szerszámot. Ellenőrizze az üzemi nyomást és az optimális

üzemi nyomás elérésekor ismét indítsa el a készüléket.

 A préslevegős szerszám alkalmazásakor a munkával

kapcsolatos tevékenységek végrehajtása közben a ke-

zelő különböző testrészeiben, – kéz, karok, vállak,

nyak stb., – kellemetlen érzések léphetnek fel.

 Vegyen fel az ezen préslevegős szerszámmal végzendő

munkához egy kényelmes helyzetet, ügyeljen, hogy

biztonságosan álljon és kerülje el az előnytelen és

olyan testtartásokat, amelyekben nehéz megtartani az

egyensúlyt. Hosszabb munkák során célszerű, ha a ke-

zelő megváltoztatja a testtartását, ez segíthet a kelle-

metlen érzések és a fáradság elkerülésében.

 Ha a kezelő olyan tüneteket észlel saját magánál, mint

például tartós rosszullét, panaszok, erős szívdobogás,

fájdalom, bizsergés, zsibbadás, égő vagy merev végta-

gok, ezeket a figyelmeztető jeleket nem szabad figyel-

men kívül hagyni. A kezelőnek ezt közölnie kell a mun-

kaadóval és egy szakképzett orvoshoz kell fordulnia.

 Az ütési folyamat közben ne érjen hozzá a befogó egy-

séghez vagy tartozékokhoz, mivel ez megnövelheti a

vágásos, égési, vagy a rezgésekkel kapcsolatos sérülé-

 Kizárólag jó állapotban lévő, ütéshez is alkalmas felfo-

gókat használjon. A kézi felfogók és más alkatrészek hiá-

nyos állapota ahhoz vezethet, hogy azok az ütve csavaro-

OBJ_BUCH-275-005.book Page 127 Friday, September 2, 2016 3:02 PM128 | Magyar

1 609 92A 39M | (2.9.16) Bosch Power Tools

zóban való használat során széttörnek és nagy sebességgel

 A rejtett vezetékek felkutatásához használjon alkal-

mas fémkereső készüléket, vagy kérje ki a helyi ener-

giaellátó vállalat tanácsát. Ha egy elektromos vezetéket

a berendezéssel megérint, az tűzhöz és áramütéshez ve-

zethet. Egy gázvezeték megrongálása robbanást eredmé-

nyezhet. Ha egy vízvezetéket szakít meg, anyagi károk ke-

 Kerülje el a feszültség alatt álló vezetékek megérinté-

sét. A préslevegős kéziszerszám nincs szigetelve és a fe-

szültség alatt álló vezeték megérintése áramütéshez vezet-

A köszörülés, fűrészelés,

csiszolás, fúrás és a további

ehhez hasonló tevékenységek során keletkező por rákkel-

tő vagy az embriókra káros hatásúak lehetnek és megvál-

toztathatják az öröklődő tulajdonságokat meghatározó

géneket. Ezekben a porokban többek között a következő

– ólom az ólomtartalmú festékekben és lakkokban;

– kristályos kovaföld a téglában, cementben és más falak-

– arzén és kromát a vegyszerekkel kezelt faanyagokban.

A megbetegedés kockázata attól függ, milyen gyakran van

egy személy kitéve az anyag hatásainak. A veszély csökkenté-

sére csak jól szellőztetett helyiségekben és az anyagnak meg-

felelő védőfelszerelésben (például olyan különleges maszkkal

felszerelve, amely a legkisebb por-részecskéket is kiszűri)

 Viseljen fülvédőt. Ennek elmulasztása esetén a zaj hatása

a hallóképesség elvesztéséhez vezethet.

 A munkadarab megmunkálása során még további zaj-

terhelés léphet fel, amelyet megfelelő intézkedésekkel

el lehet kerülni, például ha a munkadarab csengő han-

got bocsát ki, ezt hangszigetelő anyagok alkalmazásá-

val el lehet fojtani.

 Ha a préslevegős szerszámhoz egy hangtompító is tar-

tozik, akkor mindig biztosítani kell, hogy ez a présleve-

gős szerszám üzemeltetésekor kéznél legyen és a hasz-

nálathoz megfelelő állapotban legyen.

 A rezgések a kezekben és karokban idegsérüléseket és

vérkeringési zavarokat okozhatnak.

 Ha azt látja, hogy a bőr az ujjain vagy a kezén zsibbad,

bizsereg, fáj vagy fehérré válik, hagyja abba a présle-

vegős szerszámmal végzett munkát, tájékoztassa a

munkaadóját és forduljon orvoshoz.

 Ne használjon elkopott vagy rosszul illeszkedő foglala-

tokat és hosszabbítókat. Ez a rezgések felerősödéséhez

 A préslevegős szerszám súlyának megtartásához lehe-

tőleg használjon egy állványt, egy húzórugót vagy egy

kiegyenlítő felszerelést.

 A préslevegős szerszámot ne túl szorosan, de biztonsá-

gosan tartsa, készüljön fel a kezére ható reakcióerők-

re. A rezgések felerősödhetnek, minél szorosabban tartja

 Ha univerzális forgó tengelykapcsolók (körmös ten-

gelykapcsolók) kerülnek alkalmazásra, reteszelőcsa-

pokat kell beszerelni. Használjon Whipcheck-tömlőbiz-

tosítókat, hogy a tömlő és a préslevegős szerszám vagy

több tömlő közötti kapcsolat meghibásodásakor ren-

delkezzen megfelelő védelemmel.

 Sohase vigye a préslevegős szerszámot a tömlőnél fog-

 Ha a sűrített levegős kéziszerszámot egy felakasztó be-

rendezésbe befogva akarja használni, akkor minden-

képpen rögzítse a készüléket a berendezésben, mielőtt

csatlakoztatná a levegőellátáshoz. Így elkerülheti, hogy

a készülék akaratlanul elinduljon.

A következő szimbólumoknak komoly jelentőségük lehet az

Ön sűrített levegős kéziszerszámának használata során. Je-

gyezze meg ezeket a szimbólumokat és jelentésüket. A szim-

bólumok helyes interpretálása segítségére lehet a sűrített le-

vegős kéziszerszám jobb és biztonságosabb használatában.

FIGYELMEZTETÉS Jel Magyarázat

 Olvassa el a beszerelés, az üzemel-

tetés, a javítás, a karbantartás és a

tartozék alkatrészek kicserélése,

valamint a préslevegős szerszám

közelében végzendő bármely mun-

ka előtt az összes tájékoztatót és

tartsa be azok utasításait. A bizton-

sági előírások és utasítások figyelmen

kívül hagyása komoly személyi sérülé-

 Viseljen fülvédőt. Ennek elmulasztá-

sa esetén a zaj hatása a hallóképes-

ség elvesztéséhez vezethet.

 Viseljen védőszemüveget.

mm Milliméter Hosszúság

Fordulat vagy mozgás (pl.

OBJ_BUCH-275-005.book Page 128 Friday, September 2, 2016 3:02 PMMagyar | 129 Bosch Power Tools 1 609 92A 39M | (2.9.16) A termék és alkalmazási lehetőségei-

Olvassa el az összes biztonsági figyelmezte-

tést és előírást. Akövetkezőkben leírt előírá-

sok betartásának elmulasztása áramütések-

hez, tűzhöz és/vagy súlyos testi sérülésekhez

Kérjük hajtsa ki a sűrített levegős kéziszerszám képét tartal-

mazó kihajtható ábrás oldalt, és hagyja így kihajtva, miközben

ezt a üzemeltetési útmutatót olvassa.

Rendeltetésszerű használat

A sűrített levegős kéziszerszám a megadott méret- és teljesít-

ménytartományon belül csavarok be- és kihajtására, valamint

anyacsavarok meghúzására és kilazítására szolgál.

A berendezést más célokra, például fúrásra, keverésre, csi-

szolásra használni tilos.

Az ábrázolásra kerülő komponensek

Az ábrázolásra kerülő alkatrészek számozása a sűrített leve-

gős kéziszerszámnak az ábrákat tartalmazó oldalon található

4 Forgásirány-átkapcsoló

5 Csatlakozócsonk a levegő-beömlő nyilásnál

8 Levegőkilépés hangtompítóval

10 Szerszámbefogó egység

11 Biztosító gyűrű a szerszámbefogó egységen

12 Betétszerszám (például dugókulcs betét hatlapú csava-

rokhoz a DIN 3129 szabvány szerint)

15 Zárócsavar A képeken látható vagy a szövegben leírt tartozékok részben nem tartoznak a standard szállítmányhoz. Tartozékprogramunkban va-lamennyi tartozék megtalálható. Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki Adatokban”

leírásra kerülő termék megfelel a 2006/42/EK irányelvben és

annak módosításaiban található valamennyi idevonatkozó

előírásoknak és megegyezik az alábbi szabványokkal:

A műszaki dokumentációja (2006/42/EK) a következő helyen

Relatív hangerő egy-

QC Gyorsváltó tokmány

 A külső négyszög jele

Az ezen előírásokban megadott rezgésszint az EN ISO 11148 szabványban rögzített mérési módszerrel került meghatározásra

és az elektromos kéziszerszámok összehasonlítására ez az érték felhasználható. Ez az érték a rezgési terhelés ideiglenes becslé-

A megadott rezgésszint az elektromos kéziszerszám fő alkalmazási területein való használat során fellépő érték. Ha az elektro-

mos kéziszerszámot más alkalmazásokra, különböző tartozékokkal vagy nem kielégítő karbantartás mellett használják, a rezgés-

szint a fenti értéktől eltérhet. Ez az egész munkaidőre vonatkozó rezgési terhelést lényegesen megnövelheti.

A rezgési terhelés pontos megbecsüléséhez figyelembe kell venni azokat az időszakokat is, amikor a berendezés kikapcsolt álla-

potban van, vagy amikor be van ugyan kapcsolva, de nem kerül ténylegesen használatra. Ez az egész munkaidőre vonatkozó rez-

gési terhelést lényegesen csökkentheti.

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a rezgések hatása elleni védelmére, például: Az elektromos kéziszer-

szám és a betétszerszámok karbantartása, a kezek melegen tartása, a munkamenetek megszervezése.

Sűrített levegős ütvecsavarozógép

Üresjárati fordulatszám, n

max. meghúzási nyomaték

Szerszámbefogó egység

Max. üzemi nyomás a szerszámnál

A tömlőcsatlakozás csatlakozó menete

Belső tömlőátmérő mm 10 10 13 10 13

Alapjárati levegőfogyasztás

Zaj és vibráció értékek

A zajmérési eredmények az EN ISO 15744 szabványnak megfelelően kerültek meghatározásra.

A préslevegős szerszám A-kiértékelt zajszintjének

Hangnyomás-szint, L PA Hangteljesítmény-szint, L WA Bizonytalanság, K Viseljen zajtompító fülvédőt!

rezgési összértékek (a három irány vektorösszege) és K bizonytalanság az EN 28927 szabvány szerint:

Csavarok és anyacsavarok meghúzására a követ-

kező legnagyobb megengedett méretig:

A biztos kezelésre szolgáló szerkezetek

 Ha a sűrített levegős kéziszerszámot egy felakasztó

vagy befogó berendezésbe befogva akarja használni,

akkor mindenképpen rögzítse a készüléket a

berendezésben, mielőtt csatlakoztatná a

levegőellátáshoz. Így elkerülheti, hogy a készülék akarat-

Felakasztó szerkezet

A 3 felakasztó kengyel segítségével a készüléket egy felakasz-

tó szerkezetre lehet rögzíteni.

–Egy hozzáillő imbuszkulccsal (lásd „Műszaki adatok”) az

óramutató járásával ellenkező irányba forgatva csavarja ki

az 1 felső első csavarokat. Távolítsa el a 2 alátéteket és

dugja fel ezeket az 1 csavarokra. Csavarozza rá a 3 akasz-

tókengyelt a csavarokkal és az alátétekkel az óramutató já-

rásával megegyező irányban forgatva a sűrített levegős ké-

 Rendszeresen ellenőrizze a felakasztó kengyel és a fel-

akasztó szerkezet horgának az állapotát.

Csatlakoztatás a sűrített levegő-ellátáshoz

 Ügyeljen arra, hogy a levegő nyomása ne legyen ala-

csonyabb mint 6,3 bar (91 psi), mivel a sűrített levegős

kéziszerszám erre az üzemi nyomásra van méretezve.

A maximális teljesítmény biztosítására tartsa be a „Műszaki

adatok” táblázatban megadott belső tömlőátmérő- és csatla-

kozó menet-méretet. A teljes teljesítmény biztosítására a

tömlők hossza nem haladhatja meg a 4 m-t.

A szerszámhoz vezetett sűrített levegőnek nem szabad sem

idegen anyagokat, sem nedvességet tartalmaznia, nehogy a

sűrített levegős kéziszerszám megrongálódjon, elszennye-

ződjön vagy megrozsdásodjon.

Megjegyzés: Ennek biztosítására egy préslevegő karbantar-

tási egységet kell használni. Ez biztosítja a sűrített levegős ké-

ziszerszámok kifogástalan működését.

Tartsa be a karbantartási egység használati utasításában leír-

Valamennyi armatúrának, összekötővezetéknek és tömlőnek

legalább a maximális nyomásra és a szükséges levegőátáram-

lásra kell méretezve lennie.

Kerülje el a tápvezetékek összenyomását, megtörését, meg-

húzását, nehogy azok beszűküljenek.

Kétségek felmerülése esetén bekapcsolt sűrített levegős kézi-

szerszám mellett ellenőrizze a belépési ponton a levegő nyo-

mását egy nyomásmérővel.

A sűrített levegő ellátás csatlakoztatása a sűrített levegős

kéziszerszámhoz (lásd az „A” ábrát)

–Távolítsa el a levegő-beömlő nyilás csatlakozócsonkjából a

–Csavarja bele a 7 tömlőcsatlakozót a levegő-beömlő nyílás

5 csatlakozócsonkjába.

ős kéziszerszám belső szeleprészei meg-

rongálódásának megelőzésére a 7 tömlőcsatlakozó be- és

kicsavarásakor tartson ellen a levegő-beömlő nyílás 5 kiál-

ló csatlakozócsonkjára felhelyezett 22 mm-es villáskulc-

– Lazítsa ki a 14 táplevegő tömlő 13 tömlőbilincseit és rög-

zítse a táplevegő tömlőt a 7 tömlőcsatlakozóval, ehhez

húzza meg szorosan a tömlőbilincset.

Megjegyzés: Az táplevegőtömlőt mindig előbb a sűrített leve-

gős kéziszerszámmal, és csak ezután a karbantartási egység-

gel kapcsolja össze.

 A betétszerszámok beszerelésénél ügyeljen arra, hogy

a betétszerszám szorosan ráilleszkedjen a szerszámbe-

fogó egységbe. Ha a betétszerszám nincs elég szorosan

összekapcsolódva a szerszámbefogó egységgel, akkor a

betétszerszám ismét kicsúszhat és nem lehet irányítani.

A betétszerszám behelyezése

–Tolja rá a 12 betétszerszámot a 10 szerszámbefogó egy-

ség négyszögére. Ügyeljen arra, hogy a 11 biztosító gyűrű

bepattanjon a betétszerszám hornyába.

Csak megfelelő bedugható véggel ellátott betétszerszámokat

használjon (lásd „Műszaki adatok”).

 Ne használjon adaptert.

A betétszerszám kivétele

–Húzza le a 12 betátszerszámot a 10 szerszámbefogó egy-

ségről. Ha egy betétszerszám beékelődött, azt egy gumika-

lapáccsal rámért nem túl nagy ütésekkel ki lehet lazítani.

A sűrített levegős kéziszerszám a bekapcsolt állapotban a le-

vegő belépési pontján mért 6,3 bar (91 psi) üzemi nyomás

mellett működik optimálisan.

 Ellenőrizze még egyszer a beállított forgásirányt, mi-

előtt bekapcsolná a sűrített levegős kéziszerszámot.

Ha például ki akar lazítani egy csavart és a készüléken olyan

forgásirány van beállítva, hogy a készülék a csavart kilazí-

tás helyett becsavarja, akkor a sűrített levegős kéziszer-

szám gyakran egy hirtelen váratlan mozdulatot tesz.

OBJ_BUCH-275-005.book Page 131 Friday, September 2, 2016 3:02 PM132 | Magyar 1 609 92A 39M | (2.9.16) Bosch Power Tools A forgásirány és a forgatónyomaték beállítása

Az 4 forgásirány-átkapcsolóval mind a forgásirányt, mind a

forgatónyomatékot be lehet állítani.

 A forgásirány-átkapcsolót csak álló készülék mellett

– Jobbra forgás: A csavarok és anyák becsavarozásához

forgassa el a 4 forgásirány-átkapcsolót az óramutató járá-

sával megegyező irányba az „1” helyzetbe (legalacsonyabb

forgatónyomaték), a „2” helyzetbe vagy ütközésig (leg-

magasabb forgatónyomaték).

– Balra forgás: Csavarok és anyák meglazításához forgassa

el a 4 forgásirány-átkapcsolót az óramutató járásával ellen-

0 607 450 615/... 616/... 618/... 619

– Jobbra forgás: A csavarok és anyák becsavarozásához

forgassa el a 4 forgásirány-átkapcsolót az óramutató járá-

sával ellenkező irányba az „1” helyzetbe (legalacsonyabb

forgatónyomaték), a „2” helyzetbe vagy ütközésig (ez a „3”

helyzet, legmagasabb forgatónyomaték).

– Balra forgás: A csavarok és anyák meglazításához forgas-

sa el a 4 forgásirány-átkapcsolót az óramutató járásával

Csak akkor kapcsolja be a préslevegős kéziszerszámot, ha

használja, hogy takarékoskodjon az energiával.

Megjegyzés: Ha a sűrített levegős kéziszerszám például hos-

szabb állásidő után nem indulna el, szakítsa meg a levegőellá-

tást, és a 10 szerszámbefogó egységnél fogva forgassa át né-

hányszor a motort. Így meg lehet szűntetni az adhéziós erő-

–A sűrített levegős kéziszerszám bekapcsolásához nyomja

meg a 9 be-/kikapcsoló gombot.

–A sűrített levegős kéziszerszám kikapcsolásához

el a 9 be-/kikapcsolót.

Megjegyzés: A szükséges forgató nyomaték és a csavarozási

folyamat időtartama a csavarkötés típusától függ, és ezt a leg-

jobban egy gyakorlati próbával lehet meghatározni. Ellenőriz-

ze a próbacsavarozást egy elektronikus forgatónyomaték-

mérőberendezéssel vagy egy dinamométer-kulccsal. Miután

meghatározta az optimális forgató nyomatékot és a csavaro-

zási folyamat időtartamát, a 9 be-/kikapcsolót azonos csava-

rozási folyamatokhoz mindig ugyanennyi ideig tartsa benyom-

Munkavégzési tanácsok

 A betétszerszámot csak kikapcsolt csavarozógép mel-

lett tegye fel az anyacsavarra/a csavarra. Egy forgásban

lévő betétszerszám könnyen lecsúszhat az anyacsavar-

 A préslevegő-ellátás megszakadása, vagy csökkentett

üzemi nyomás esetén kapcsolja ki a préslevegős kézi-

szerszámot. Ellenőrizze az üzemi nyomást és az optimális

üzemi nyomás elérésekor ismét indítsa el a készüléket.

A hirtelen fellépő terhelések a fordulatszám nagymértékű

csökkenéséhez vezetnek, vagy akár le is állítják a berende-

zést, de nem rongálják meg a motort.

Karbantartás és szerviz

Karbantartás és tisztítás

 A karbantartási- és javítási munkákkal csak szakkép-

zett személyzetet bízzon meg. Ez biztosítja, hogy az leve-

gős kéziszerszám biztonságos szerszám maradjon.

Minden egyes karbantartás után ellenőrizze egy fordulatszám

mérő készülékkel a fordulatszámot, és ellenőrizze, nem lép-e

fel a préslevegős szerszámban nagyobb mértékű rezgés.

Az erre feljogosított Bosch elektromos szerszám ügyfélszolgá-

lat ezeket a munkákat gyorsan és megbízhatóan elvégzi.

Kizárólag eredeti Bosch-pótalkatrészeket használjon.

Rendszeres tisztítás (lásd a „C” ábrát)

– Rendszeresen tisztítsa meg a sűrített levegős kéziszer-

számnak a levegő-beömlő nyílásnál elhelyezett szitáját.

Ehhez csavarja le az 7 tömlőcsatlakozót és távolítsa el a szi-

táról a port és a szennyező részecskéket. Ezután ismét csa-

varja rá szorosan a tömlőcsatlakozót.

A sűrített levegőben található víz- és szennye-

zésrészecskék rozsdaképződéshez vezetnek

és elkoptatják a lamellákat, a szelepet stb. En-

nek megakadályozására töltsön be az 5 levegő-

beömlő nyílásba néhány csepp motorolajat.

Csatlakoztassa a sűrített levegős kéziszerszámot ismét a sűrí-

tett levegő-ellátáshoz (lásd „Csatlakoztatás a sűrített levegő-

ellátáshoz”, 131. oldal), és hagyja 5 –10 másodpercig járni,

a kilépő olajat szívja fel egy kendővel. Ha a sűrített levegős

kéziszerszámot hosszabb ideig nem akarja használni,

hajtsa mindig végre ezt az eljárást.

Rendszeres időközökben végrehajtott karbantartás

A motorlamellákat egy szakemberrel megfelelő időszakon-

ként felül kell vizsgáltatni és szükség esetén ki kell cseréltetni.

A „Forward” a jobbra forgást jelent.

A „Reverse” balra forgást jelent.

F R OBJ_BUCH-275-005.book Page 132 Friday, September 2, 2016 3:02 PMMagyar | 133

Bosch Power Tools 1 609 92A 39M | (2.9.16)

A sűrített levegős szerszám kenése

A sűrített levegős kéziszerszám közvetlen kenéséhez, vagy a

karbantartási egységnél végrehajtásra kerülő hozzákeverés-

hez használjon SAE 10 vagy SAE 20 motorolajat.

Kb. 100 000 csavarkötés létrehozása után az ütőművet ismét

meg kell kenni. Forgassa ehhez el az ütvecsavarozógépet, úgy

hogy a fogantyú felfelé mutató irány mutasson. Egy hozzáillő

imbuszkulccsal (lásd „Műszaki adatok”l) az óramutató járásá-

val ellenkező irányba forgatva csavarja ki a 15 zárócsavart. A

fáradt olajat a környezetvédelmi szempontoknak megfelelően

távolítsa el. Töltsön be motorolajat a zárócsavar furatán ke-

resztül az ütőműbe. A betöltendő motorolaj mennyiségét a

motorolaj táblázat megfelelő sorából kiolvasni (lásd „Műszaki

adatok”). A felesleges olajat egy puha ronggyal távolítsa el. Az

óramutató járásával megegyező irányba forgatva ismét csa-

varja be a 15 zárócsavart.

Kenés a nem a CLEAN gyártási sorozathoz tartozó présle-

vegős kéziszerszámok esetén

Valamennyi olyan Bosch sűrített levegős kéziszerszámnál,

amely nem tartozik a CLEAN-sorozathoz (ez egy különleges

sűrített levegős motor, amely olajmentes sűrített levegővel

működik), az átáramló levegőhöz állandóan olajpárát kell ke-

verni. Az ehhez szükséges sűrített levegő-olajozó a sűrített le-

vegős kéziszerszám elé kapcsolt sűrített levegő-karbantartási

egységben található (közelebbi adatokat ehhez a kompres-

szort gyártó cégtől kaphat).

A minőségi tartozékaink teljes választékáról az Internetben a

www.bosch-pt.com címen vagy a megfelelő szakboltokban in-

Vevőszolgálat és használati tanácsadás

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni,

okvetlenül adja meg a sűrített levegős kéziszerszám típustáb-

láján található 10-jegyű rendelési számot.

A Vevőszolgálat választ ad a termékének javításával és kar-

bantartásával, valamint a pótalkatrészekkel kapcsolatos kér-

déseire. A tartalékalkatrészekkel kapcsolatos robbantott áb-

rák és egyéb információk a címen találhatók:

A Bosch Használati Tanácsadó Team szívesen segít, ha termé-

keinkkel és azok tartozékaival kapcsolatos kérdései vannak.

A www.bosch-pt.hu oldalon online megrendelheti készüléké-

A sűrített levegős kéziszerszámot, a tartozékokat és a csoma-

golást a környezetvédelmi szempontoknak megfelelően kell

újrafelhasználásra előkészíteni.

 A kenő és tisztítószereket környezetbarát módon kell

eltávolítani. Ügyeljen a törvényes előírások betartásá-

 A motorlamellákat szakszerűen kell ártalmatlanítani! A

motorlamellák teflont tartalmaznak. Ne hevítse fel ezeket

400 °C fölé, mivel ellenkező esetben egészségkárosító ha-

tású gőzök keletkezhetnek.

Ha a sűrített levegős kéziszerszám már nem használható to-

vább, kérjük adja le egy újrafelhasználási központban vagy a

kereskedőnél, például egy erre felhatalmazott Bosch vevő-

A változtatások joga fenntartva.
