NAUDOJIMO INSTRUKCIJA GDS 18 E Professional BOSCH

Maks. skrūvju diametrs

kad instruments nedarbojas.

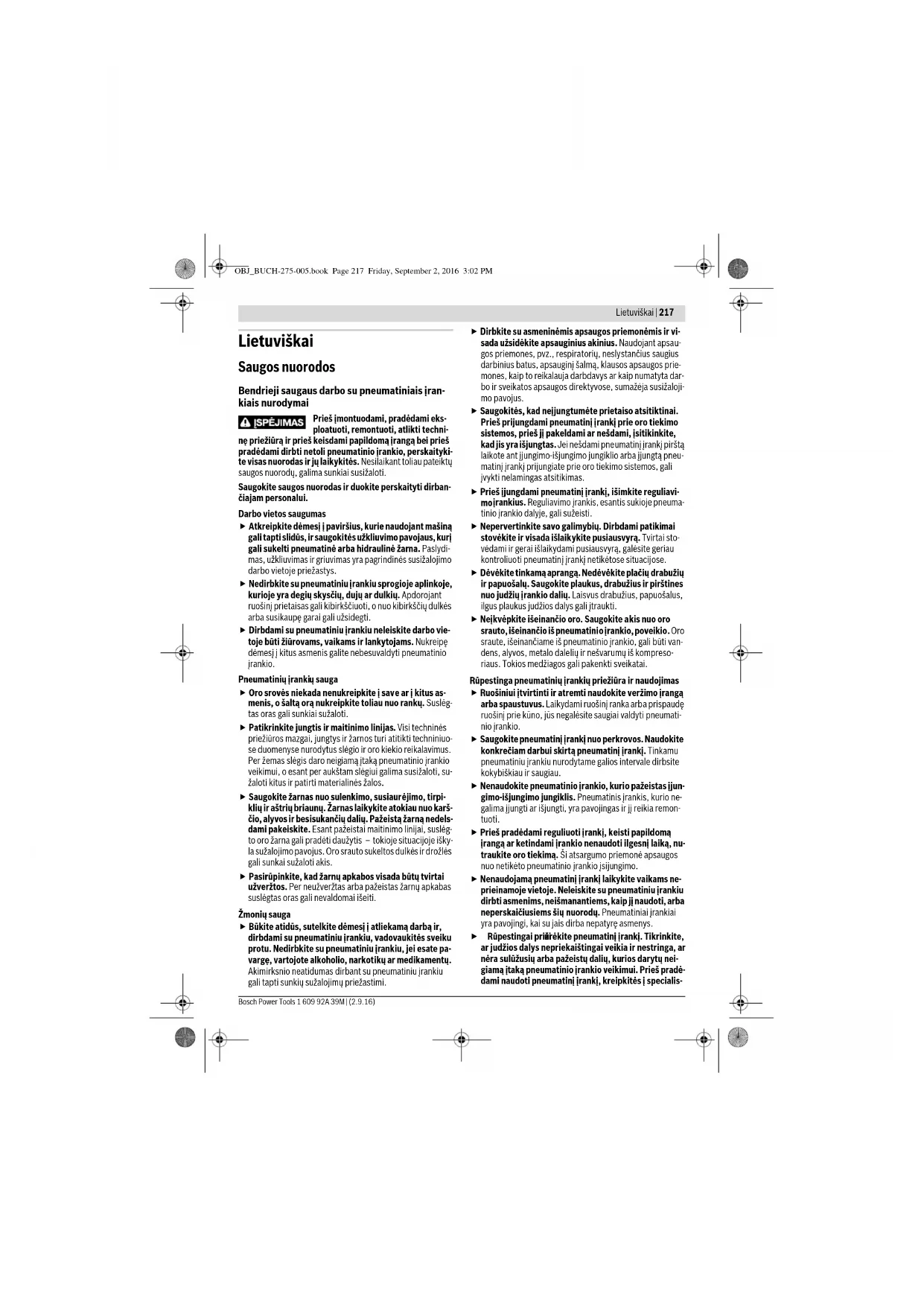

Bendrieji saugaus darbo su pneumatiniais įran-

Prieš įmontuodami, pradėdami eks-

ploatuoti, remontuoti, atlikti techni-

nę priežiūrą ir prieš keisdami papildomą įrangą bei prieš

pradėdami dirbti netoli pneumatinio įrankio, perskaityki-

te visas nuorodas ir jų laikykitės. Nesilaikant toliau pateiktų

saugos nuorodų, galima sunkiai susižaloti.

Saugokite saugos nuorodas ir duokite perskaityti dirban-

Darbo vietos saugumas

 Atkreipkite dėmesį į paviršius, kurie naudojant mašiną

gali tapti slidūs, ir saugokitės užkliuvimo pavojaus, kurį

gali sukelti pneumatinė arba hidraulinė žarna. Paslydi-

mas, užkliuvimas ir griuvimas yra pagrindinės susižalojimo

darbo vietoje priežastys.

 Nedirbkite su pneumatiniu įrankiu sprogioje aplinkoje,

kurioje yra degių skysčių, dujų ar dulkių. Apdorojant

ruošinį prietaisas gali kibirkščiuoti, o nuo kibirkščių dulkės

arba susikaupę garai gali užsidegti.

 Dirbdami su pneumatiniu įrankiu neleiskite darbo vie-

toje būti žiūrovams, vaikams ir lankytojams. Nukreipę

dėmesį į kitus asmenis galite nebesuvaldyti pneumatinio

 Oro srovės niekada nenukreipkite į save ar į kitus as-

menis, o šaltą orą nukreipkite toliau nuo rankų. Suslėg-

tas oras gali sunkiai sužaloti.

 Patikrinkite jungtis ir maitinimo linijas. Visi techninės

priežiūros mazgai, jungtys ir žarnos turi atitikti techniniuo-

se duomenyse nurodytus slėgio ir oro kiekio reikalavimus.

Per žemas slėgis daro neigiamą įtaką pneumatinio įrankio

veikimui, o esant per aukštam slėgiui galima susižaloti, su-

žaloti kitus ir patirti materialinės žalos.

 Saugokite žarnas nuo sulenkimo, susiaurėjimo, tirpi-

klių ir aštrių briaunų. Žarnas laikykite atokiau nuo karš-

čio, alyvos ir besisukančių dalių. Pažeistą žarną nedels-

dami pakeiskite. Esant pažeistai maitinimo linijai, suslėg-

to oro žarna gali pradėti daužytis – tokioje situacijoje išky-

la sužalojimo pavojus. Oro srauto sukeltos dulkės ir drožlės

gali sunkai sužaloti akis.

 Pasirūpinkite, kad žarnų apkabos visada būtų tvirtai

užveržtos. Per neužveržtas arba pažeistas žarnų apkabas

suslėgtas oras gali nevaldomai išeiti.

 Būkite atidūs, sutelkite dė

mesį į atliekamą darbą ir,

dirbdami su pneumatiniu įrankiu, vadovaukitės sveiku

protu. Nedirbkite su pneumatiniu įrankiu, jei esate pa-

vargę, vartojote alkoholio, narkotikų ar medikamentų.

Akimirksnio neatidumas dirbant su pneumatiniu įrankiu

gali tapti sunkių sužalojimų priežastimi.

 Dirbkite su asmeninėmis apsaugos priemonėmis ir vi-

sada užsidėkite apsauginius akinius. Naudojant apsau-

gos priemones, pvz., respiratorių, neslystančius saugius

darbinius batus, apsauginį šalmą, klausos apsaugos prie-

mones, kaip to reikalauja darbdavys ar kaip numatyta dar-

bo ir sveikatos apsaugos direktyvose, sumažėja susižaloji-

 Saugokitės, kad neįjungtumėte prietaiso atsitiktinai.

Prieš prijungdami pneumatinį įrankį prie oro tiekimo

sistemos, prieš jį pakeldami ar nešdami, įsitikinkite,

kad jis yra išjungtas. Jei nešdami pneumatinį įrankį pirštą

laikote ant įjungimo-išjungimo jungiklio arba įjungtą pneu-

matinį įrankį prijungiate prie oro tiekimo sistemos, gali

įvykti nelamingas atsitikimas.

 Prieš įjungdami pneumatinį įrankį, išimkite reguliavi-

įrankius. Reguliavimo įrankis, esantis sukioje pneuma-

tinio įrankio dalyje, gali sužeisti.

 Nepervertinkite savo galimybių. Dirbdami patikimai

stovėkite ir visada išlaikykite pusiausvyrą. Tvirtai sto-

vėdami ir gerai išlaikydami pusiausvyrą, galėsite geriau

kontroliuoti pneumatinį įrankį netikėtose situacijose.

 Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių

ir papuošalų. Saugokite plaukus, drabužius ir pirštines

nuo judžių įrankio dalių. Laisvus drabužius, papuošalus,

ilgus plaukus judžios dalys gali įtraukti.

 Neįkvėpkite išeinančio oro. Saugokite akis nuo oro

srauto, išeinančio iš pneumatinio įrankio, poveikio. Oro

sraute, išeinančiame iš pneumatinio įrankio, gali būti van-

dens, alyvos, metalo dalelių ir nešvarumų iš kompreso-

riaus. Tokios medžiagos gali pakenkti sveikatai.

Rūpestinga pneumatinių įrankių priežiūra ir naudojimas

 Ruošiniui įtvirtinti ir atremti naudokite veržimo įrangą

arba spaustuvus. Laikydami ruošinį ranka arba prispaudę

į prie kūno, jūs negalėsite saugiai valdyti pneumati-

 Saugokite pneumatinį įrankį nuo perkrovos. Naudokite

konkrečiam darbui skirtą pneumatinį įrankį. Tinkamu

pneumatiniu įrankiu nurodytame galios intervale dirbsite

kokybiškiau ir saugiau.

 Nenaudokite pneumatinio įrankio, kurio pažeistas įjun-

gimo-išjungimo jungiklis. Pneumatinis įrankis, kurio ne-

galima įjungti ar išjungti, yra pavojingas ir jį reikia remon-

 Prieš pradėdami reguliuoti įrankį, keisti papildomą

įrangą ar ketindami įrankio nenaudoti ilgesnį laiką, nu-

traukite oro tiekimą. Ši atsargumo priemonė apsaugos

nuo netikėto pneumatinio įrankio įsijungimo.

 Nenaudojamą pneumatinį įrankį laikykite vaikams ne-

prieinamoje vietoje. Neleiskite su pneumatiniu įrankiu

dirbti asmenims, neišmanantiems, kaip jį naudoti, arba

neperskaičiusiems šių nuorodų. Pneumatiniai įrankiai

yra pavojingi, kai su jais dirba nepatyrę asmenys.

ūrėkite pneumatinį įrankį. Tikrinkite,

ar judžios dalys nepriekaištingai veikia ir nestringa, ar

nėra sulūžusių arba pažeistų dalių, kurios darytų nei-

giamą įtaką pneumatinio įrankio veikimui. Prieš pradė-

dami naudoti pneumatinį įrankį, kreipkitės į specialis-

OBJ_BUCH-275-005.book Page 217 Friday, September 2, 2016 3:02 PM218 | Lietuviškai

1 609 92A 39M | (2.9.16) Bosch Power Tools

tus, kad suremontuotų pažeistas dalis. Daug nelaimingų

atsitikimų įvyksta dėl blogai atliekamos pneumatinių įran-

kių techninės priežiūros.

 Pneumatinį įrankį, papildomą įrangą, darbo įrankius ir

t. t. naudokite laikydamiesi šių reikalavimų. Atsižvelkite

į darbo sąlygas ir atliekamą darbą. Tada žymiai sumažės

dulkių susidarymas, vibracijos ir skleidžiamas triukšmas.

 Pneumatinį įrankį paruošti eksploatuoti, nustatyti ir

naudoti leidžiama tik kvalifikuotiems ir išmokytiems

 Draudžiama daryti bet kokius pneumatinio įrankio pa-

keitimus. Atlikus pakeitimų, gali sumažėti apsauginių įtai-

sų veiksmingumas ir padidėti rizika dirbančiajam.

 Pneumatinį įrankį remontuoti turi tik kvalifikuoti speci-

alistai ir naudoti tik originalias atsargines dalis. Tai už-

tikrina saugią pneumatinio įrankio būklę.

Saugos nuorodos dirbantiems su pneumatiniais

smūginiais suktuvais

 Patikrinkite, ar įskaitoma firminė lentelė. Jei reikia, iš

gamintojo įsigykite naują.

 Lūžus įrankiui, papildomos įrangos daliai ar net pačiam

pneumatiniam įrankiui, dideliu greičiu gali išlėkti da-

 Dirbant su pneumatiniu įrankiu, atliekant remonto ir

techninės priežiūros darbus ir keičiant papildomą įran-

gą, visada būtina dėvėti smūgiams atsparias akių ap-

saugos priemones. Būtinos apsaugos laipsnį kiekvienu

atveju reikia įvertinti atskirai.

 Niekada neįjunkite nešamo pneumatinio įrankio. Besi-

sukantis įrankių įtvaras gali įtraukti drabužius arba plaukus

 Mūvėkite prigludusiomis pirštinėmis. Cirkuliuojant su-

slėgtam orui pneumatinio įrankio rankenos atšąla. Šiltos

rankos yra mažiau jautrios vibracijos poveikiui. Plačias

pirštines gali įtraukti besisukančios dalys.

 Rankas laikykite toliau nuo galinio rakto galvutės lizdo

ir besisukančių darbo įrankių. Niekada nelaikykite su-

kamojo darbo įrankio ar pavaros. Galite susižaloti.

 Būkite atsargūs dirbdami ankštose vietose. Reakcijos

momentas kelia prispaudimo ir suspaudimo pavojų, dėl ko

 Dirbantieji su įrankiu ir techninės priežiūros persona-

las turi būti tokios fizinės būklės, kad pajėgtų suvaldyti

pneumatinį įrankį dydžio, svorio ir galios atžvilgiu.

 Būkite pasiruošę netikėtiems pneumatinio įrankio ju-

desiams, kuriuos gali sukelti reakcijos jėgos arba lūžęs

darbo įrankis. Dirbdami visada tvirtai laikykite pneu-

matinį įrankį abiem rankomis ir stenkitės išlaikyti tokią

kūno ir rankų padėtį, kurioje sugebėtumėte suvaldyti

šiuos įrankio judesius. Šios atsargos priemonės padeda

apsisaugoti nuo sužalojimų.

 Reakcijos momentui atlaikyti naudokite pagalbines

priemones, pvz., atraminį įtaisą. Jei tam n

bės, naudokite papildomą rankeną.

 Nutrūkus oro tiekimui ar esant mažesniam darbiniam

slėgiui, pneumatinį įrankį išjunkite. Patikrinkite darbinį

slėgį ir, jei slėgis optimalus, įjunkite iš naujo.

 Dirbantieji su pneumatiniu įrankiu atlikdami darbines

užduotis gali jausti nemalonius pojūčius plaštakose,

rankose, pečiuose, kaklo srityje ar kitose kūno vietose.

 Dirbdami su šiuo pneumatiniu įrankiu patogiai atsisto-

kite, tvirtai stovėkite ir venkite tokios nepalankios pa-

dėties, kurioje yra sunku išlaikyti pusiausvyrą. Dirban-

tieji, ilgai dirbdami su įrankiu, turi keisti kūno padėtį,

nes tai padeda išvengti nemalonių pojūčių ir nuovargio.

 Jei dirbančiajam pasireiškia simptomai, pvz., nuolati-

niai negalavimai, bloga savijauta, širdies tvinksėjimas,

skausmai, nutirpimas, sustingimas, „deginimas“ ar

„surakinimas“, šių įspėjamųjų ženklų ignoruoti negali-

ma. Dirbantysis apie tai turi pranešti savo darbdaviui ir

pasikonsultuoti su kvalifikuoti mediku.

 Smūgiavimo metu nelieskite įtvarų ir papildomos įran-

ėl vibracijos gali padidėti įpjovimo, nu-

degimo ir sužalojimo pavojus.

 Naudokite tik geros darbinės būklės smūginius įtvarus.

Naudojant nepakankamai geros būklės rankinius įtvarus ir

papildomos įrangos dalis, darbo su smūginiu suktuvu metu

jie gali sulūžti ir išlėkti.

 Prieš pradėdami darbą tinkamais ieškikliais patikrinki-

te, ar po norimais apdirbti paviršiais nėra pravestų

elektros laidų, dujų ar vandentiekio vamzdžių. Jei abe-

jojate, galite pasikviesti į pagalbą vietinius komunali-

nių paslaugų teikėjus. Kontaktas su elektros laidais gali

sukelti gaisro bei elektros smūgio pavojų. Pažeidus dujo-

tiekio vamzdį, gali įvykti sprogimas. Pažeidus vandentiekio

vamzdį galima pridaryti daugybę nuostolių.

 Saugokitės, kad neprisiliestumėte prie laidų su įtampa.

Pneumatinis įrankis nėra izoliuotas, todėl prisilietus prie

įtampa gali trenkti elektros smūgis.

Šveičiant, pjaunant, šlifuojant, grę-

žiant ir atliekant panašius darbus ky-

lančios dulkės gali sukelti vėžį, pakenkti negimusiam vai-

kui ir sukelti paveldimus genetinius susirgimus. Kai kurios

šiose dulkėse esančios medžiagos:

– švinas dažuose ir lakuose, kurių sudėtyje yra švino,

– kristalinis silicio dioksidas plytose, cemente ir kituose

mūriniuose objektuose,

– arsenas ir chromatas chemiškai apdorotoje medienoje.

Susirgimo rizika priklauso nuo to, kaip dažnai tenka su šio-

mis medžiagomis dirbti. Kad sumažintumėte keliamą pavojų,

dirbkite tik gerai vėdinamose patalpose ir tik su specialia ap-

saugine įranga (pvz., specialiai sukonstruotais kvėpavimo ap-

saugos prietaisais, kurie išfiltruoja net smulkiausias dulkių da-

 Naudokite klausos apsaugos priemones. Dėl triukšmo

poveikio galima prarasti klausą.

 Apdorojant ruošinį gali kilti papildomas triukšmas, ku-

rio išvengiama naudojant specialias priemones, pvz.,

jei apdorojamas ruošinys skleidžia skambesį, reikia

naudoti izoliacines medžiagas.

OBJ_BUCH-275-005.book Page 218 Friday, September 2, 2016 3:02 PMLietuviškai | 219 Bosch Power Tools 1 609 92A 39M | (2.9.16)  Jei pneumatinis įrankis yra su garso slopintuvu, reikia

užtikrinti, kad dirbant su pneumatiniu įrankiu tinkamos

darbinės būklės slopintuvas visada būtų eksploatavi-

 Vibracija gali pakenkti nervams ir sutrikdyti kraujo cir-

kuliaciją plaštakose ir rankose.

 Jei pastebite, kad jūsų pirštų ar rankų oda nutirpsta,

dilgčioja, skauda arba pabąla, darbą su pneumatiniu

įrankiu nutraukite, apie tai informuokite savo darbdavį

ir pasikonsultuokite su gydytoju.

 Nenaudokite susidėvėjusių ar netinkamų lizdų ir ilgina-

mųjų dalių. Dėl to gali sustiprėti vibracija.

 Jei yra galimybė, pneumatinio įrankio svoriui išlaikyti

naudokite stovą, spyruoklinį lyno suvyniojimo įtaisą ar-

ba balansinį įtaisą.

 Pneumatinį įrankį laikykite saugiai, kad galėtumėte iš-

laikyti reikiamą rankų reakcijos jėgą, bet ne per tvirtai.

Kuo tvirčiau laikomas įrankis, tuo labiau padidėja vibracija.

Jei naudojamos universalios sukamosios jungtys

(kumštelinės movos), reikia įmontuoti fiksuojamuo-

sius kaiščius. Apsaugai užtikrinti, jei netikėtai atsijung-

tų jungtis tarp žarnos ir pneumatinio įrankio arba tarp

žarnų, naudokite „Whipcheck“ žarnų apsaugas.

 Pneumatinio įrankio niekada neneškite laikydami už

 Jei pneumatinį įrankį norite naudoti pakabinimo įtaise,

prieš prijungdami prie oro tiekimo sistemos, įrankį pir-

miausia pritvirtinkite įtaise. Taip išvengsite netikėto jo

Toliau nurodyti simboliai gali būti svarbūs dirbant su pneuma-

tiniu prietaisu. Gerai įsiminkite šiuos simbolius ir jų prasmę.

Teisingai suprasdami simbolius galėsite geriau ir saugiau dirb-

ti pneumatiniu prietaisu.

Gaminio ir techninių duomenų aprašas

Perskaitykite visas šias saugos nuorodas ir

reikalavimus. Jei nepaisysite žemiau pateiktų

saugos nuorodų ir reikalavimų, gali trenkti

elektros smūgis, kilti gaisras ir galite sunkiai

susižaloti arba sužaloti kitus asmenis.

Prašome atlenkti naudojimo instrukcijos atlenkiamąjį puslapį,

kuriame pavaizduotas pneumatinis įrankis, ir skaitant laikyti jį

Naudojimas pagal paskirtį

Šis pneumatinis įrankis skirtas varžtams įsukti ir išsukti, taip

pat veržlėms užveržti ir nusukti nurodytoje matmenų ir galios

Naudoti kitu tikslu, pvz., gręžti, maišyti, šlifuoti, draudžiama.

 Prieš įmontuodami, pradėdami

eksploatuoti, remontuoti, atlikti

techninę priežiūrą ir prieš keisdami

papildomą įrangą bei prieš pradė-

dami dirbti netoli pneumatinio įran-

kio, perskaitykite visas nuorodas ir

jų laikykitės. Nesilaikant saugos nuo-

rodų ir reikalavimų, galima sunkiai su-

 Naudokite klausos apsaugos prie-

mones. Dėl triukšmo poveikio galima

 Dirbkite su apsauginiais akiniais.

Sūkių arba judesių skaičius

Svarų kvadratiniam coliui

Kubinių pėdų per minutę

Vidinio šešiabriaunio

Išorinio keturkampio

1 609 92A 39M | (2.9.16) Bosch Power Tools

Pavaizduoti prietaiso elementai

Pavaizduotų sudedamųjų dalių numeriai atitinka pneumatinio

įrankio schemos numerius.

11 Spyruoklinis fiksuojamasis žiedas ant įrankių įtvaro

12 Darbo įrankis (pvz. galvutės pagal DIN 3129, skirtos

varžtams su šešiabriaune galvute)

14 Oro tiekimo žarna

15 Srieginis dangtelis

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą

neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos

Tuščiosios eigos sūkių skaičius n

Maks. užveržimo momentas

Variklių alyva SAE 40

Suklio ilginamoji dalis

Maks. įrankio darbinis slėgis

Oro sąnaudos, veikiant tuščiąja eiga

Informacija apie triukšmą ir vibraciją

Triukšmo emisijos vertės nustatytos pagal EN ISO 15744.

Pagal A skalę išmatuotas pneumatinio įrankio

triukšmo lygis tipiniu atveju siekia:

Garso slėgio lygis L

pA Garso galios lygis L

wA Paklaida K Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vektorius) ir paklaida K nustatytos pagal EN 28927:

Maksimalaus leistino dydžio varžtų ir veržlių užver-

Bosch Power Tools 1 609 92A 39M | (2.9.16)

Šioje instrukcijoje nurodytas vibracijos lygis buvo išmatuotas

pagal EN ISO 11148 standartizuotu matavimo metodu, ir jį

galima naudoti pneumatiniams įrankiams palyginti. Jis taip

pat tinka išankstiniam vibracijos poveikio įvertinimui.

Nurodytas vibracijos lygis atspindi pagrindinius pneumatinio

įrankio naudojimo atvejus. Tačiau jeigu pneumatinis įrankis

naudojamas kitokiai paskirčiai, su kitokia papildoma įranga

arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos

lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo

laikotarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos poveikį, reikia atsižvelgti ir į

laiką, kurį pneumatinis įrankis būna išjungtas arba, nors ir vei-

kia, bet nėra naudojamas. Tai įvertinus, vibracijos poveikis

per visą darbo laiką žymiai sumažės.

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite pa-

pildomas apsaugos priemones, pvz.: pneumatinių ir darbo

įrankių techninę priežiūrą, rankų šildymą, darbo eigos organi-

Atitikties deklaracija

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“

aprašytas gaminys atitinka visus privalomus Direktyvų

2006/42/EB reikalavimus ir jų pakeitimus bei šiuos standar-

tus: EN ISO 11148-6.

Techninė byla (2006/42/EB) laikoma:

Saugiam naudojimui skirti įtaisai

 Jeigu jūs norite dirbti pakabinimo arba įtvirtinimo įtai-

se įtvirtintu pneumatiniu įrankiu, prieš prijungdami

įrankį prie suslėgto oro tiekimo sistemos, jį įtvirtinkite

tvirtinimo įtaise. Tokiu būdu išvengsite netikėto pneuma-

tinio įrankio įsijungimo.

Suspausto oro prietaisą galite įtvirtinti pakabinimo įtaise, pa-

naudodami pakabinimo lankelį 3.

–Iš pneumatinio įrankio korpuso išsukite viršutinius prieki-

nius varžtus 1, sukdami tinkamu šešiabriauniu raktu (žr.

„Techniniai duomenys“) prieš laikrodžio rodyklę. Poverž-

les nuimkite 2 ir užmaukite jas ant varžtų 1. Lankelį 3 pagal

laikrodžio rodyklę varžtais su poveržlėmis priveržkite prie

pneumatinio įrankio korpuso.

 Periodiškai patikrinkite pakabinimo lankelio ir pakabi-

nimo įtaiso kablio būklę.

Prijungimas prie suslėgto oro tiekimo sistemos

 Atkreipkite dėmesį, kad oro slėgis turi būti ne žemes-

nis kaip 6,3 bar (91 psi), nes pneumatinis įrankis su-

kurtas tokiam darbiniam slėgiui.

Kad įrankis veiktų didžiausiu našumu, būtina laikytis nustaty-

tų žarnos vidinio skersmens bei jungiamojo sriegio verčių,

kaip nurodyta „Techniniai duomenys“ lentelėje. Siekiant išlai-

kyti didžiausią įrankio našumą, reikia naudoti ne ilgesnes kaip

Siekiant apsaugoti pneumatinį įrankį nuo pažeidimo, užterši-

mo ir rūdijimo, naudojamame suslėgtame ore turi nebūti pa-

šalinių medžiagų dalelių ir drėgmės.

Nuoroda: būtina naudoti suslėgto oro paruošimo bloką. Toks

įtaisas garantuoja nepriekaištingą pneumatinių įrankių veiki-

Vykdykite suslėgto oro paruošimo bloko naudojimo instrukci-

joje pateiktus nurodymus.

Visos armatūros, jungiamieji vamzdynai ir žarnos turi būti tin-

kami darbiniam slėgiui ir suslėgto oro sąnaudoms.

Venkite vamzdynų susiaurėjimų, kurie atsiranda dėl suspaudi-

mo, perlenkimo arba traukimo!

Jeigu abejojate, patikrinkite oro slė

gį oro tiekimo angoje ma-

nometru, kai pneumatinį įrankį veikia apkrova.

Suslėgto oro tiekimo sistemos prijungimas prie pneumati-

nio įrankio (žr. pav. A)

–Išimkite gaubtelį 6 iš jungiamojo atvamzdžio oro tiekimo

– Užsukite žarnos įmovą 7 ant jungiamojo atvamzdžio oro

Siekiant išvengti pneumatinio įrankio vidinių vožtuvo dalių

pažeidimų, užsukdami ir atsukdami žarnos įmovą 7 ant iš-

sikišusio jungiamojo atvamzdžio oro tiekimo angoje 5, pri-

laikykite jungtį, kad ji nesisuktų, veržliarakčiu (rakto plotis

– Atlaisvinkite oro tiekimo žarnos 14 apkabą 13, pritvirtinki-

te oro tiekimo žarną ant žarnos įmovos 7 ir užveržkite žar-

Nuoroda: visada iš pradžių oro tiekimo žarną prijunkite prie

pneumatinio įrankio, o po to prie suslėgto oro paruošimo blo-

 Įstatydami darbo įrankį atkreipkite dėmesį, kad darbo

įrankis būtų tvirtai įstatytas į įrankių įtvarą. Jeigu darbo

įrankis įstatytas netinkamai, jis gali atsijungti ir tapti neval-

Darbo įrankio įdėjimas

–Užstumkite darbo įrankį 12 ant įrankių įtvaro 10 ketur-

briaunio. Stebėkite, kad spyruoklinis fiksuojamasis žiedas

11 užsifiksuotų darbo įrankio išpjovoje.

Naudokite tik tokius darbo įrankius, kurių įstatomasis galas

yra tinkamas (žr. „Techniniai duomenys“).

 Nenaudokite adapterių.

PT/ECS OBJ_BUCH-275-005.book Page 221 Friday, September 2, 2016 3:02 PM222 | Lietuviškai 1 609 92A 39M | (2.9.16) Bosch Power Tools Darbo įrankio išėmimas

– Traukite darbo įrankį 12 nuo įrankių įtvaro 10 žemyn. Jei

darbo įrankis tvirtai laikosi, jį galima atlaisvinti atsargiai pa-

stuksenus guminiu plaktuku.

Pneumatinis įrankis optimaliai veikia, esant 6,3 bar (91 psi)

darbiniam slėgiui, išmatuotam oro tiekimo angoje, kai pneu-

matinis įrankis įjungtas.

 Prieš įjungdami pneumatinį įrankį, patikrinkite nusta-

tytą sukimosi kryptį. Pvz., jeigu jūs norite išsukti varžtą,

tačiau nustatyta įsukimo kryptis, pneumatinis įrankis gali

pradėti nekontroliuojamai judėti.

Sukimosi krypties ir sukimo momento nustatymas

Sukimo krypties perjungiklis 4 skirtas ne tik sukimosi kryp-

čiai, bet ir sukimo momentui nustatyti.

– Dešininis sukimasis: norėdami įsukti varžtus arba užsukti

veržles, sukite sukimosi krypties perjungiklį 4 pagal laikro-

džio rodyklę į padėtį 1 (mažiausias sukimo momentas), 2

arba iki atramos (didžiausias sukimo momentas).

– Kairinis sukimasis: norėdami išsukti varžtus arba atsukti

veržles, sukite sukimosi krypties perjungiklį 4 prieš laikro-

– Dešininis sukimasis: norėdami įsukti varžtus arba užsukti

veržles, sukite sukimosi krypties perjungiklį 4 prieš laikro-

džio rodyklę į padėtį

1 (mažiausias sukimo momentas), 2

arba iki atramos į padėtį 3 (didžiausias sukimo momen-

– Kairinis sukimasis: norėdami išsukti varžtus arba atsukti

veržles, sukite sukimosi krypties perjungiklį 4 pagal laikro-

Įjungimas ir išjungimas

Kad taupytumėte energiją, nenaudojamą pneumatinį įrankį iš-

Nuoroda: jeigu pneumatinis įrankis nesisuka, pvz., po ilges-

nės prastovos, atjunkite suslėgto orą ir kelis kartus prasukite

variklį, sukdami įrankių įtvarą 10. Tokiu būdu pašalinamos su-

–Norėdami pneumatinį prietaisą įjungti, paspauskite įjungi-

mo-išjungimo jungiklį 9.

–Norėdami pneumatinį įrankį išjungti, įjungimo-išjungimo

jungiklį 9 atleiskite.

Nuoroda: reikiamas sukimo momentas ir sukimo trukmė nu-

statomi priklausomai nuo srieginės jungties tipo, juos geriau-

sia išsiaiškinti praktiniais bandymais. Bandomąją srieginę

patikrinkite elektroniniu sukimo momento matavimo

prietaisu arba dinamometriniu raktu. Kai nustatote optimalų

sukimo momentą ir sukimo trukmę, atlikdami tokius pat suki-

mo veiksmus įjungimo-išjungimo jungiklį 9 visada turėtumėte

laikyti nuspaustą vienodai.

 Uždėkite ant varžto (veržlės) tik išjungtą suktuvą. Besi-

sukantys įrankiai gali nuslysti nuo varžto (veržlės).

 Nutrūkus oro tiekimui ar esant mažesniam darbiniam

slėgiui, pneumatinį įrankį išjunkite. Patikrinkite darbinį

slėgį ir, jei slėgis optimalus, įjunkite iš naujo.

Staigiai pasireiškiančios apkrovos sukelia didelį sūkių suma-

žėjimą arba variklio sustojimą, tačiau nekenkia suktuvo vari-

Priežiūra ir servisas

Priežiūra ir valymas

 Techninės priežiūros ir remonto darbus turi atlikti tik

kvalifikuoti specialistai. Tai užtikrina saugią pneumatinio

Po kiekvienos techninės priežiūros, naudodamiesi sūkių skai-

čiaus matavimo prietaisu, patikrinkite sūkių skaičių ir taip pat

patikrinkite, ar pneumatinis įrankis nevibruoja stipriau.

Įgaliota Bosch klientų aptarnavimo įmonė greitai ir patikimai

atlieka techninės priežiūros ir remonto darbus.

Naudokite tik originalias Bosch atsargines dalis.

Reguliarus valymas (žr. pav. C)

– Periodiškai išvalykite pneumatinio įrankio oro tiekimo an-

goje esantį sietelį. Tuo tikslu atsukite žarnos įmovą 7 ir nu-

valykite nuo sietelio dulkes ir nešvarumus. Po to vėl užsuki-

Suslėgtame ore esantis vanduo ir nešvarumų

dalelės sukelia rūdijimą ir mentelių, vožtuvų

bei kitų dalių susidėvėjimą. Siekiant išvengti

rūdijimo ir susidėvėjimo, įlašinkite į oro tieki-

5 keletą lašų variklio alyvos. Po to vėl

prijunkite pneumatinį įrankį prie suslėgto oro tiekimo siste-

mos (žr. „Prijungimas prie suslėgto oro tiekimo sistemos“,

psl. 221) ir įjunkite įrankį 5–10sekundžių, tuo pačiu metu

valykite ištekančią alyvą audiniu. Jeigu pneumatinis įrankis

bus nenaudojamas ilgesnį laiką, visada atlikite šią sutepi-

Eilinė techninė priežiūra

Bosch Power Tools 1 609 92A 39M | (2.9.16)

Pneumatinio įrankio tepimas

Pneumatinio įrankio tiesioginiam tepimui ir maišymui į orą su-

slėgto oro paruošimo bloke naudokite variklių alyvą SAE 10

Apytikriai po 100 000 sukimo operacijų smūginį mechanizmą

reikia iš naujo patepti. Tuo tikslu apverskite smūginį suktuvą,

kad rankena būtų nukreipta aukštyn. Išsukite srieginį dangtelį

15, sukdami jį tinkamu šešiabriauniu raktu (žr. „Techniniai

duomenys“) prieš laikrodžio rodyklę. Išpilkite seną alyvą

laikydamiesi aplinkos apsaugos reikalavimų. Pripilkite variklių

alyvos į smūginį mechanizmą per srieginio dangtelio angą.

Kiek pilti variklių alyvos, nurodyta variklių alyvai skirtoje len-

telės eilutėje (žr. „Techniniai duomenys“). Išsiliejusią alyvą

nuvalykite minkštu skudurėliu. Vėl tvirtai užsukite srieginį

dangtelį 15, sukdami jį pagal laikrodžio rodyklę.

Pneumatinių įrankių, kurie nepriklauso CLEAN serijai, te-

Visiems Bosch pneumatiniams įrankiams, kurie nepriskiriami

prie CLEAN serijos (specialaus tipo pneumatiniai varikliai, ku-

riems tiekiamas suslėgtas oras be alyvos), pratekančio su-

slėgto oro srautą reikia visada sumaišyti su alyvos rūku. Būti-

nas suslėgto oro tepimo į

taisas yra prieš pneumatinį įrankį pri-

jungtame suslėgto oro paruošimo bloke (išsamesnius duome-

nis jums gali pateikti kompresorių gamintojas).

Visą kokybiškos papildomos įrangos programą galite rasti in-

ternete www.bosch-pt.com arba pasiteirauti specializuotos

Klientų aptarnavimo skyrius ir naudotojų konsul-

Ieškant informacijos ar užsakant atsargines dalis prašome bū-

tinai nurodyti dešimtženklį gaminio numerį, esantį pneumati-

nio įrankio firminėje lentelėje.

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus,

susijusius su jūsų gaminio remontu, technine priežiūra bei at-

sarginėmis dalimis. Detalius brėžinius ir informaciją apie at-

sargines dalis rasite čia:

Bosch naudotojų konsultavimo tarnybos specialistai mielai at-

sakys į klausimus apie mūsų gaminius ir papildomą įrangą.

Bosch įrankių servisas

Informacijos tarnyba: (037) 713350

ļrankių remontas: (037) 713352

Faksas: (037) 713354

El. paštas: service-pt@lv.bosch.com

Pneumatinis įrankis, papildomi įtaisai ir pakuotės medžiagos

turi būti ekologiškai utilizuojami.

 Tepimo ir valymo medžiagas šalinkite aplinkai ne-

kenksmingu būdu. Vykdykite įstatymų reikalavimus.

 Tinkamai šalinkite variklio menteles! Variklio mentelių

sudėtyje yra teflono. Neįkaitinkite variklio mentelių iki

aukštesnės nei 400 °C temperatūros, priešingu atveju gali

susidaryti kenksmingi garai.

Jeigu jūsų pneumatinis įrankis yra nebetinkamas naudoti,

prašome jį atiduoti antriniam perdirbimui arba grąžinti į pre-

kybos vietą, t. y. į įgaliotą Bosch klientų aptarnavimo skyrių.
