NAUDOJIMO INSTRUKCIJA GDX 18 VLI Professional BOSCH

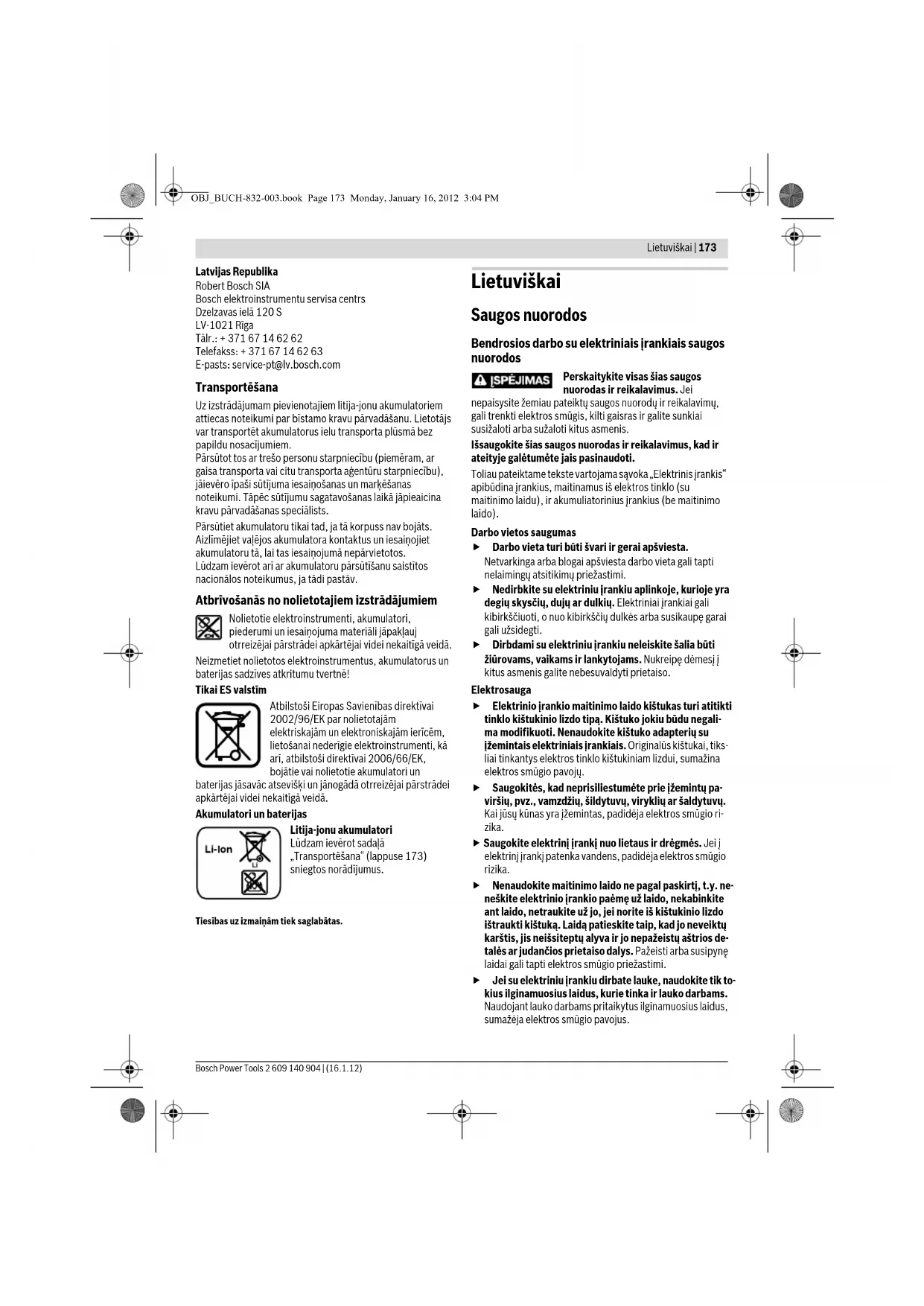

Bendrosios darbo su elektriniais įrankiais saugos

Perskaitykite visas šias saugos

nuorodas ir reikalavimus. Jei

nepaisysite žemiau pateiktų saugos nuorodų ir reikalavimų,

gali trenkti elektros smūgis, kilti gaisras ir galite sunkiai

susižaloti arba sužaloti kitus asmenis.

Išsaugokite šias saugos nuorodas ir reikalavimus, kad ir

ateityje galėtumėte jais pasinaudoti.

Toliau pateiktame tekste vartojama sąvoka „Elektrinis įrankis“

apibūdina įrankius, maitinamus iš elektros tinklo (su

maitinimo laidu), ir akumuliatorinius įrankius (be maitinimo

Darbo vietos saugumas

f Darbo vieta turi būti švari ir gerai apšviesta.

Netvarkinga arba blogai apšviesta darbo vieta gali tapti

nelaimingų atsitikimų priežastimi.

f Nedirbkite su elektriniu įrankiu aplinkoje, kurioje yra

degių skysčių, dujų ar dulkių. Elektriniai įrankiai gali

kibirkščiuoti, o nuo kibirkščių dulkės arba susikaupę garai

f Dirbdami su elektriniu įrankiu neleiskite šalia būti

žiūrovams, vaikams ir lankytojams. Nukreipę dėmesį į

kitus asmenis galite nebesuvaldyti prietaiso.

f Elektrinio įrankio maitinimo laido kištukas turi atitikti

tinklo kištukinio lizdo tipą. Kištuko jokiu būdu negali-

ma modifikuoti. Nenaudokite kištuko adapterių su

įžemintais elektriniais įrankiais. Originalūs kištukai, tiks-

liai tinkantys elektros tinklo kištukiniam lizdui, sumažina

elektros smūgio pavojų.

f Saugokitės, kad neprisiliestumėte prie įžemintų pa-

viršių, pvz., vamzdžių, šildytuvų, viryklių ar šaldytuvų.

Kai jūsų kūnas yra įžemintas, padidėja elektros smūgio ri-

f Saugokite elektrinį įrankį nuo lietaus ir drėgmės. Jei į

elektrinį įrankį patenka vandens, padidėja elektros smūgio

f Nenaudokite maitinimo laido ne pagal paskirtį, t.y. ne-

neškite elektrinio įrankio paėmę už laido, nekabinkite

ant laido, netraukite už jo, jei norite iš kištukinio lizdo

ištraukti kištuką. Laidą patieskite taip, kad jo neveiktų

karštis, jis neišsiteptų alyva ir jo nepažeistų aštrios de-

talės ar judančios prietaiso dalys. Pažeisti arba susipynę

laidai gali tapti elektros smūgio priežastimi.

f Jei su elektriniu įrankiu dirbate lauke, naudokite tik to-

kius ilginamuosius laidus, kurie tinka ir lauko darbams.

Naudojant lauko darbams pritaikytus ilginamuosius laidus,

sumažėja elektros smūgio pavojus.

OBJ_BUCH-832-003.book Page 173 Monday, January 16, 2012 3:04 PM174 | Lietuviškai

2 609 140 904 | (16.1.12) Bosch Power Tools

f Jei su elektriniu įrankiu neišvengiamai reikia dirbti

drėgnoje aplinkoje, naudokite nuotėkio srovės saugi-

klį. Dirbant su nuotėkio srovės saugikliu sumažėja elektros

f Būkite atidūs, sutelkite dėmesį į tai, ką jūs darote ir,

dirbdami su elektriniu įrankiu, vadovaukitės sveiku

protu. Nedirbkite su elektriniu įrankiu, jei esate

pavargę arba vartojote narkotikų, alkoholio ar medika-

mentų. Akimirksnio neatidumas dirbant su elektriniu

įrankiu gali tapti sunkių sužalojimų priežastimi.

f Visada dirbkite su asmens apsaugos priemonėmis ir

apsauginiais akiniais. Naudojant asmens apsaugos

priemones, pvz., respiratorių ar apsauginę kaukę, neslys-

tančius batus, apsauginį šalmą, klausos apsaugos

priemones ir kt., rekomenduojamas atitinkamai pagal

naudojamą elektrinį įrankį, sumažėja rizika susižeisti.

f Saugokitės, kad elektrinio įrankio neįjungtumėte atsi-

tiktinai. Prieš prijungdami elektrinį įrankį prie elektros

tinklo ir/arba akumuliatoriaus, prieš pakeldami ar

nešdami įsitikinkite, kad jis yra išjungtas. Jeigu nešda-

mi elektrinį įrankį pirštą laikysite ant jungiklio arba prietai-

są įjungsite į elektros tinklą, kai jungiklis yra įjungtas, gali

įvykti nelaimingas atsitikimas.

f Prieš įjungdami elektrinį įrankį pašalinkite reguliavimo

įrankius arba veržlinius raktus. Prietaiso besisukančioje

dalyje esantis įrankis ar raktas gali sužaloti.

f Stenkitės, kad kūnas visada būtų normalioje padėtyje.

Dirbdami stovėkite saugiai ir visada išlaikykite pusiau-

svyrą. Tvirtai stovėdami ir gerai išlaikydami pusiausvyrą

galėsite geriau kontroliuoti elektrinį įrankį netikėtose situa-

f Dėvėkite tinkamą aprangą. Nedėvėkite plačių drabužių

ir papuošalų. Saugokite plaukus, drabužius ir pirštines

nuo besisukančių elektrinio įrankio dalių. Laisvus dra-

bužius, papuošalus bei ilgus plaukus gali įtraukti besisu-

f Jei yra numatyta galimybė prijungti dulkių nusiurbimo

ar surinkimo įrenginius, visada įsitikinkite, ar jie yra

prijungti ir ar tinkamai naudojami. Naudojant dulkių

nusiurbimo įrenginius sumažėja kenksmingas dulkių

Rūpestinga elektrinių įrankių priežiūra ir naudojimas

f Neperkraukite prietaiso. Naudokite jūsų darbui

tinkamą elektrinį įrankį. Su tinkamu elektriniu įrankiu jūs

dirbsite geriau ir saugiau, jei neviršysite nurodyto

f Nenaudokite elektrinio įrankio su sugedusiu jungikliu.

Elektrinis įrankis, kurio nebegalima įjungti ar išjungti, yra

pavojingas ir jį reikia remontuoti.

f Prieš reguliuodami prietaisą, keisdami darbo įrankius

ar prieš valydami prietaisą, iš elektros tinklo lizdo

ištraukite kištuką ir/arba išimkite akumuliatorių. Ši

atsargumo priemonė apsaugos jus nuo netikėto elektrinio

f Nenaudojamą elektrinį įrankį sandėliuokite vaikams ir

nemokantiems juo naudotis asmenims neprieinamoje

vietoje. Elektriniai įrankiai yra pavojingi, kai juos naudoja

f Rūpestingai prižiūrėkite elektrinį įrankį. Patikrinkite,

ar besisukančios prietaiso dalys tinkamai veikia ir

niekur nestringa, ar nėra sulūžusių ar pažeistų dalių,

kurios trikdytų elektrinio įrankio veikimą. Prieš vėl

naudojant prietaisą, pažeistos prietaiso dalys turi būti

sutaisytos. Daugelio nelaimingų atsitikimų priežastis yra

blogai prižiūrimi elektriniai įrankiai.

f Pjovimo įrankiai turi būti aštrūs ir švarūs. Rūpestingai

prižiūrėti pjovimo įrankiai su aštriomis pjaunamosiomis

briaunomis mažiau stringa ir juos yra lengviau valdyti.

f Elektrinį įrankį, papildomą įrangą, darbo įrankius ir t.t.

naudokite taip, kaip nurodyta šioje instrukcijoje, ir

atsižvelkite į darbo sąlygas ir atliekamą darbą.

Naudojant elektrinius įrankius ne pagal paskirtį, gali

susidaryti pavojingos situacijos.

Rūpestinga akumuliatorinių įrankių priežiūra ir

f Akumuliatoriui įkrauti naudokite tik tuos įkroviklius,

kuriuos rekomenduoja gamintojas. Naudojant kitokio

tipo akumuliatoriams skirtą įkroviklį, iškyla gaisro pavojus.

f Su elektriniu įrankiu galima naudoti tik jam skirtą

akumuliatorių. Naudojant kitokius akumuliatorius iškyla

susižalojimo ir gaisro pavojus.

f Nelaikykite sąvaržėlių, monetų, raktų, vinių, varžtų ar

kitokių metalinių daiktų arti ištraukto iš prietaiso aku-

muliatoriaus kontaktų. Užtrumpinus akumuliatoriaus

kontaktus galima nusideginti ar sukelti gaisrą.

f Netinkamai naudojant akumuliatorių, iš jo gali ištekėti

skystis. Venkite kontakto su šiuo skysčiu. Jei skysčio

pateko ant odos, nuplaukite jį vandeniu, jei pateko į

akis – nedelsdami kreipkitės į gydytoją.

Akumuliatoriaus skystis gali sudirginti ar nudeginti odą.

f Elektrinį įrankį turi remontuoti tik kvalifikuoti

specialistai ir naudoti tik originalias atsargines dalis.

Taip galima garantuoti, jog elektrinis įrankis išliks saugus

Saugos nuorodos dirbantiems su smūginiais

f Jei atliekate darbus, kurių metu varžtas gali kliudyti

paslėptus elektros laidus, tai elektrinį įrankį laikykite

už izoliuotų rankenų. Varžtui prisilietus prie laido, kuriuo

teka elektros srovė, metalinėse elektrinio įrankio dalyse

gali atsirasti įtampa ir trenkti elektros smūgis.

f Įtvirtinkite ruošinį. Tvirtinimo įranga arba spaustuvais

įtvirtintas ruošinys yra užfiksuojamas žymiai patikimiau nei

laikant ruošinį ranka.

f Prieš padėdami elektrinį įrankį būtinai jį išjunkite ir

palaukite, kol jo besisukančios dalys visiškai sustos.

Darbo įrankis gali užstrigti, tuomet kyla pavojus

nesuvaldyti prietaiso.

OBJ_BUCH-832-003.book Page 174 Monday, January 16, 2012 3:04 PMLietuviškai | 175 Bosch Power Tools 2 609 140 904 | (16.1.12) f Neardykite akumuliatoriaus. Galimas trumpojo

Saugokite akumuliatorių nuo karščio, pvz., taip

pat ir nuo ilgo saulės spindulių poveikio, ugnies,

vandens ir drėgmės. Iškyla sprogimo pavojus.

f Pažeidus akumuliatorių ar netinkamai jį naudojant, gali

išsiveržti garai. Išvėdinkite patalpą, o jei atsirado

negalavimų, kreipkitės į gydytoją. Šie garai gali

sudirginti kvėpavimo takus.

f Akumuliatorių naudokite tik su jūsų Bosch elektriniu

įrankiu. Tik taip apsaugosite akumuliatorių nuo pavojingos

per didelės apkrovos.

f Naudokite tik originalius Bosch akumuliatorius, kurių

įtampa atitinka jūsų elektrinio įrankio firminėje

lentelėje nurodytą įtampą. Kitokie akumuliatoriai, pvz.,

perdirbti akumuliatoriai, gaminių imitacijos ar kitų

gamintojų akumuliatoriai, naudojami gali sprogti, sužeisti

žmones ir padaryti turtinės žalos.

Gaminio ir techninių duomenų aprašas

Perskaitykite visas šias saugos nuorodas ir

reikalavimus. Jei nepaisysite žemiau

pateiktų saugos nuorodų ir reikalavimų, gali

trenkti elektros smūgis, kilti gaisras ir galite

sunkiai susižaloti arba sužaloti kitus asmenis.

Atverskite lapą su elektrinio įrankio schema ir, skaitydami

instrukciją, palikite šį lapą atverstą.

Elektrinio įrankio paskirtis

Prietaisas yra skirtas nurodytų matmenų varžtams įsukti bei

išsukti ir veržlėms užveržti arba atlaisvinti.

Pavaizduoti prietaiso elementai

Numeriais pažymėtus elektrinio įrankio elementus rasite šios

instrukcijos puslapiuose pateiktuose paveikslėliuose.

4 Laikiklis tvirtinti prie diržo*

6 Akumuliatoriaus atblokavimo klavišas*

8 Įjungimo-išjungimo jungiklis

10 Rankena (izoliuotas rankenos paviršius)

11 Suktuvo antgalis su rutuliniu fiksatoriumi*

12 Universalus suktuvo antgalių laikiklis*

13 Suktuvo antgalis*

14 Darbo įrankis (pvz., galvutė varžtams ir veržlėms)*

15 Angliniai šepetėliai

16 Nuimamasis gaubtelis

*Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komplektą

neįeina. Visą papildomą įrangą rasite mūsų papildomos įrangos

Tuščiosios eigos sūkių skaičius

standžiajai jungčiai, pagal ISO 5393 Nm 150 150 160 160

Tuščiosios eigos sūkių skaičius

standžiajai jungčiai, pagal ISO 5393 Nm 170 170 180 180

OBJ_BUCH-832-003.book Page 175 Monday, January 16, 2012 3:04 PM176 | Lietuviškai

2 609 140 904 | (16.1.12) Bosch Power Tools

Informacija apie triukšmą ir vibraciją

Triukšmo matavimų vertės nustatytos pagal EN 60745.

Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis

tipiniu atveju siekia: garso slėgio lygis 96 dB(A); garso galios

lygis 107 dB(A). Paklaida K=3 dB.

Dirbkite su klausos apsaugos priemonėmis!

Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vekto-

rius) ir paklaida K nustatytos pagal EN 60745:

maksimalaus leistino dydžio varžtų ir veržlių užveržimas:

Šioje instrukcijoje pateiktas vibracijos lygis buvo išmatuotas

pagal EN 60745 normoje standartizuotą matavimo metodą, ir

lyginant elektrinius įrankius jį galima naudoti. Jis skirtas

vibracijos poveikiui laikinai įvertinti.

Nurodytas vibracijos lygis atspindi pagrindinius elektrinio

įrankio naudojimo atvejus. Tačiau jeigu elektrinis įrankis

naudojamas kitokiai paskirčiai, su kitokiais darbo įrankiais

arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos

lygis gali kisti. Tokiu atveju vibracijos poveikis per visą darbo

laikotarpį gali žymiai padidėti.

Norint tiksliai įvertinti vibracijos poveikį per tam tikrą darbo

laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo

išjungtas arba, nors ir veikė, bet nebuvo naudojamas. Tai

įvertinus, vibracijos poveikis per visą darbo laiką žymiai

Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite

papildomas apsaugos priemones, pvz.: elektrinių ir darbo

įrankių techninę priežiūrą, rankų šildymą, darbo eigos

Atitikties deklaracija

Atsakingai pareiškiame, kad skyriuje „Techniniai duomenys“

aprašytas gaminys atitinka žemiau pateiktus standartus ir

norminius dokumentus: EN 60745 pagal Direktyvų

2011/65/ES, 2004/108/EB, 2006/42/EB reikalavimus.

Techninė byla (2006/42/EB) laikoma:

Akumuliatoriaus įkrovimas

f Naudokite tik priedų puslapyje nurodytus kroviklius.

Tik šie krovikliai yra priderinti prie Jūsų elektriniame

prietaise naudojamo ličio jonų akumuliatoriaus.

Nuoroda: akumuliatorius pateikiamas iš dalies įkrautas.

Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą

akumuliatorių kroviklyje visiškai įkraukite.

Tuščiosios eigos sūkių skaičius

Maks. sukimo momentas, esant

standžiajai jungčiai, pagal ISO 5393

–¼" vidinis šešiakampis

Atkreipkite dėmesį į jūsų elektrinio įrankio gaminio numerį, nes kai kurių elektrinių įrankių modelių pavadinimai gali skirtis.

PT/ESI OBJ_BUCH-832-003.book Page 176 Monday, January 16, 2012 3:04 PMLietuviškai | 177 Bosch Power Tools 2 609 140 904 | (16.1.12) Ličio jonų akumuliatorių galima įkrauti bet kada,

eksploatavimo trukmė dėl to nesutrumpėja. Krovimo proceso

nutraukimas akumuliatoriui nekenkia.

Celių apsaugos sistema „Electronic Cell Protection (ECP)“

saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai

akumuliatorius išsikrauna, apsauginis išjungiklis išjungia

elektrinį įrankį, ir darbo įrankis nebesisuka.

Jeigu elektrinis įrankis išsijungė

automatiškai, nebandykite vėl spausti

įjungimo-išjungimo jungiklio. Taip galite sugadinti ličio jonų

Akumuliatorius turi NTC temperatūros kontrolės daviklį, kuris

leidžia įkrauti akumuliatorių tik tuomet, kai jo temperatūra yra

tarp 0 °C ir 45 °C. Tai gerokai pailgina akumuliatoriaus

Vadovaukitės pateiktomis nuorodomis dėl prietaiso ir akumu-

liatoriaus šalinimo.

Akumuliatoriaus išėmimas

Akumuliatoriuje 5 yra dvi fiksavimo pakopos, kurios saugo,

kad netikėtai paspaudus akumuliatoriaus fiksavimo klavišą 6,

akumuliatorius neiškristų. Į elektrinį prietaisą įstatytą

akumuliatorių tinkamoje padėtyje palaiko spyruoklė.

Norėdami išimti akumuliatorių 5, spauskite akumuliatoriaus

fiksavimo klavišą 6 ir traukite akumuliatorių į priekį iš

elektrinio prietaiso. Traukdami nenaudokite jėgos.

Įrankių keitimas(žiūr. pav. A–C)

f Prieš atliekant bet kokius prietaiso priežiūros darbus

(atliekant techninę priežiūrą ar keičiant įrankį ir t.t.), o

taip pat transportuojant ir sandėliuojant prietaisą,

būtina iš jo išimti akumuliatorių. Priešingu atveju galite

susižeisti, netyčia nuspaudę įjungimo-išjungimo jungiklį.

f Reguliariai valykite elektrinio įrankio ventiliacines

angas. Variklio ventiliatorius traukia dulkes į korpusą, ir

susikaupus daug metalo dulkių gali kilti elektros smūgio

GDR 14,4 V-LI/GDR 18 V-LI/GDX 14,4 V-LI/GDX 18 V-LI:

Darbo įrankio įdėjimas

Patraukite užraktinę movą 2 į priekį, stumkite darbo įrankį iki

atramos į įrankio laikiklį 1 ir vėl atleiskite užraktinę movą 2,

kad darbo įrankis užsifiksuotų.

Naudokite tik suktuvo antgalius su rutuliniu fiksatoriumi 11

(DIN 3126-E6.3). Kitokius suktuvo antgalius 13 galite

įstatyti, naudodami universalų antgalių laikiklį su rutuliniu

Darbo įrankio išėmimas

Patraukite užraktinę movą 2 į priekį ir išimkite darbo įrankį.

GDS14,4V-LI/GDS18V-LI/GDX14,4V-LI/GDX18V-LI:

f Įstatydami darbo įrankį stebėkite, kad jis tvirtai

įsistatytų į įrankių įtvarą. Jei darbo įrankis nėra tvirtai

įstatytas į įrankių įtvarą, sukimo operacijos metu jis gali

Užstumkite darbo įrankį 14 ant įrankių įtvaro 1 keturbriaunio.

Dėl sistemos ypatumų įrankių įtvare 1 įstatytas darbo įrankis

14 yra šiek tiek laisvas; tai nedaro jokios neigiamos įtakos

veikimui ir saugumui.

Į įrankių įtvarą 1 įstatytam įrankiui sukamasis ir smūginis

judesiai perduodami iš elektros variklio per pavarą ir smūginį

Darbo procesą sudaro dvi fazės:

Sukimas ir užveržimas (smūginis mechanizmas veikia).

Smūginis mechanizmas pradeda veikti tada, kai sukamas

varžtas sutinka pasipriešinimą ir variklis pradedamas veikti

papildoma apkrova. Smūginis mechanizmas paverčia variklio

jėgą tolygiais sukamaisiais smūgiais. Atlaisvinant varžtus ar

veržles, šis procesas vyksta atvirkštine seka.

Akumuliatoriaus įdėjimas

f Naudokite tik originalius Bosch ličio jonų

akumuliatorius, kurių įtampa atitinka Jūsų elektrinio

prietaiso firminėje lentelėje nurodytą įtampą.

Naudojant kitokius akumuliatorius iškyla pavojus susižeisti

arba sukelti gaisrą.

Kad elektrinį įrankį apsaugotumėte nuo netikėto įsijungimo,

sukimosi krypties perjungiklį 7 nustatykite į vidurinę padėtį.

Įkrautą akumuliatorių 5 įstumkite iš priekio į elektrinio įrankio

kojelę, kol akumuliatorius gerai užsifiksuos.

Sukimosi krypties keitimas (žr. pav. D)

Sukimosi krypties perjungikliu 7 galite keisti elektrinio įrankio

sukimosi kryptį. Tačiau tuomet, kai įjungimo-išjungimo

jungiklis 8 yra nuspaustas, tai padaryti yra neįmanoma.

Dešininis sukimasis: norėdami įsukti varžtus arba užveržti

veržles, spauskite sukimosi krypties perjungiklį 7 iki galo į

Kairinis sukimasis: norėdami atlaisvinti arba išsukti varžtus

ir veržles, perstumkite sukimosi krypties perjungiklį 7 iki galo

Įjungimas ir išjungimas

Norėdami įjungti elektrinį įrankį, nuspauskite įjungimo-

išjungimo jungiklį 8 ir laikykite jį nuspaustą.

Prožektorius 9 šviečia, kai šiek tiek arba visiškai nuspaustas

įjungimo-išjungimo jungiklis 8; jis apšviečia darbinę sritį, kai ji

nepakankamai apšviesta.

Norėdami išjungti elektrinį įrankį, atleiskite įjungimo-

išjungimo jungiklį 8.

DĖMESIO OBJ_BUCH-832-003.book Page 177 Monday, January 16, 2012 3:04 PM178 | Lietuviškai

2 609 140 904 | (16.1.12) Bosch Power Tools

Įjungto elektrinio įrankio sūkių skaičių tolygiai galite reguliuoti

atitinkamai spausdami įjungimo-išjungimo jungiklį 8.

Lengvai spaudžiant įjungimo-išjungimo jungiklį 8, įrankis

veikia mažais sūkiais. Daugiau nuspaudus jungiklį, sūkiai

atitinkamai padidėja.

f Ant veržlės uždėkite ar į varžtą įremkite tik išjungtą

prietaisą. Besisukantys darbo įrankiai gali nuslysti.

Sukimo momentas priklauso nuo smūgio trukmės.

Didžiausias pasiektas sukimo momentas yra smūgiuojant

pasiektų visų atskirų sukimo momentų suma. Didžiausias

sukimo momentas yra pasiekiamas po 6–10 sekundžių

trukmės smūgių. Sukant ilgiau, pasiektas sukimo momentas

didėja labai nežymiai.

Norint pasiekti reikiamą užveržimo momentą, reikia nustatyti

smūgių trukmę. Pasiektą faktinį užveržimo momentą visada

reikia patikrinti dinamometriniu raktu.

Standžiosios, tampriosios arba minkštosios jungtys

Išmatavus ir perkėlus į diagramą bandymų smūgiuojant metu

pasiekto sukimo momento reikšmes, gaunama sukimo

momento kitimo kreivė. Kreivės aukštis atitinka didžiausią

įmanomą pasiekti sukimo momentą, o jos kilimo kampas

parodo, per kiek laiko šį momentą galima pasiekti.

Sukimo momento kitimas priklauso nuo šių veiksnių:

– Varžtų/veržlių kietumas

– Pagrindo tipas (poveržlė, lėkštinė spyruoklė, tarpinė)

– Varžtais sujungiamų medžiagų stiprumas

– Tepimo sąlygos jungties vietoje

Atitinkamai yra galimi šie jungčių tipai:

– Standžioji jungtis gaunama jungiant metalines dalis arba

naudojant metalinę poveržlę. Po santykinai nedidelės

smūgio trukmės pasiekiamas maksimalus užveržimo

momentas (staigiai kylanti kreivė). Be reikalo ilgai veikian-

tis smūginis mechanizmas tik kenkia prietaisui.

– Tamprioji jungtis gaunama jungiant metalines dalis,

tačiau naudojant spyruoklinius žiedus, lėkštines

spyruokles, smeiges ar varžtus/veržles su kūgine galvute, o

taip pat naudojant ilginamuosius elementus.

– Minkštoji jungtis gaunama, pvz., jungiant varžtais metalą

su mediena arba naudojant švinines bei fibrines poveržles.

Esant tampriosios arba minkštosios jungties tipui, didžiausias

užveržimo momentas yra mažesnis, nei esant standžiajai

jungčiai. Atitinkamai reikia ilgesnės smūgio trukmės jiems

Didžiausių varžtų užveržimo momentų orientacinės vertės

Duomenys pateikti Nm, apskaičiuota pagal įtemptąjį skerspjūvį; išnaudojama 90 % takumo ribos (kai trinties koeficientas

= 0,12). Pasiektą užveržimo momentą visada reikia patikrinti dinamometriniu raktu.

Prieš įsukdami didesnius, ilgesnius varžtus į kietus ruošinius,

varžto ilgio kiaurymę, kurios skersmuo

būtų lygus sriegio vidiniam diametrui.

Nuoroda: stebėkite, kad į elektrinį įrankį nepatektų smulkios

Laikiklis tvirtinti prie diržo

Pasinaudodami laikikliu, skirtu tvirtinti prie diržo 4, elektrinį

prietaisą galite pakabinti, pvz., ant diržo. Tada Jūsų abi

rankos bus laisvos, o elektrinis prietaisas bus patogioje ir

pasiekiamoje vietoje.

Nuorodos, kaip optimaliai elgtis su akumuliatoriumi

Saugokite akumuliatorių nuo drėgmės ir vandens.

Akumuliatorių sandėliuokite tik nuo 0 °C iki 50 °C

temperatūroje. Pvz., nepalikite akumuliatoriaus vasarą

Akumuliatoriaus ventiliacines angas valykite minkštu, švariu ir

Pastebimas įkrauto akumuliatoriaus veikimo laiko

sutrumpėjimas rodo, kad akumuliatorius susidėvėjo ir jį reikia

Vadovaukitės pateiktomis nuorodomis dėl prietaiso ir akumu-

liatoriaus šalinimo.

Priežiūra ir servisas

Priežiūra ir valymas

f Prieš atliekant bet kokius prietaiso priežiūros darbus

(atliekant techninę priežiūrą ar keičiant įrankį ir t.t.), o

taip pat transportuojant ir sandėliuojant prietaisą,

būtina iš jo išimti akumuliatorių. Priešingu atveju galite

susižeisti, netyčia nuspaudę įjungimo-išjungimo jungiklį.

Stiprumo klasė pagal

Standartiniai varžtai Didelio stiprumo varžtai

Bosch Power Tools 2 609 140 904 | (16.1.12)

f Reguliariai valykite elektrinį įrankį ir ventiliacines

angas jo korpuse, tuomet galėsite dirbti kokybiškai ir

Angliniai šepetėliai (žr. pav. E)

Maždaug kas 2 – 3 mėnesius tikrinkite anglinių šepetėlių ilgį

ir, jei reikia, juos abu pakeiskite.

Niekada nekleiskite tik vieno anglinio šepetėlio!

Nuoroda: naudokite tik Bosch rekomenduojamus anglinius

šepetėlius, kurie yra skirti šiam produktui.

– Specialiu atsuktuvu atsukite gaubtelius 16.

– Pakeiskite spyruoklės spaudžiamus anglinius šepetėlius

15 ir vėl užsukite gaubtelius.

Jeigu elektrinis įrankis, nepaisant gamykloje atliekamo

kruopštaus gamybos ir kontrolės proceso, vis dėlto sugestų,

jo remontas turi būti atliekamas įgaliotame Bosch elektrinių

įrankių klientų aptarnavimo skyriuje.

Ieškant informacijos ir užsakant atsargines dalis būtina

nurodyti dešimtženklį gaminio užsakymo numerį.

Klientų aptarnavimo skyrius ir klientų

konsultavimo tarnyba

Klientų aptarnavimo skyriuje gausite atsakymus į klausimus,

susijusius su jūsų gaminio remontu, technine priežiūra bei

atsarginėmis dalimis. Detalius brėžinius ir informaciją apie

atsargines dalis rasite čia:

Bosch klientų konsultavimo tarnybos specialistai mielai jums

patars gaminių ir papildomos įrangos pirkimo, naudojimo bei

nustatymo klausimais.

Bosch įrankių servisas

Informacijos tarnyba: +370 (037) 713350

ļrankių remontas: +370 (037) 713352

Faksas: +370 (037) 713354

El. paštas: service-pt@lv.bosch.com

Kartu pateikiamų ličio jonų akumuliatorių gabenimui taikomos

pavojingų krovinių gabenimą reglamentuojančių įstatymų

nuostatos. Naudotojui akumuliatorius gabenti keliais

leidžiama be jokių apribojimų.

Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro

transportas, ekspedijavimo įmonė), būtina atsižvelgti į

pakuotei ir ženklinimui taikomus ypatingus reikalavimus.

Būtina, kad rengiant siuntą dalyvautų pavojingų krovinių

gabenimo specialistas.

Siųskite tik tokius akumuliatorius, kurių nepažeistas

korpusas. Apklijuokite kontaktus ir supakuokite

akumuliatorių taip, kad jis pakuotėje nejudėtų.

Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių.

Elektriniai įrankiai, akumuliatoriai, papildoma įranga

ir pakuotės turi būti ekologiškai utilizuojami.

Elektrinių įrankių, akumuliatorių bei baterijų nemeskite į

buitinių atliekų konteinerius!

Pagal Europos direktyvą 2002/96/EB,

naudoti nebetinkami elektriniai įrankiai ir,

pagal Europos direktyvą 2006/66/EB,

pažeisti ir išeikvoti akumuliatoriai bei

baterijos turi būti surenkami atskirai ir

perdirbami aplinkai nekenksmingu būdu.

Akumuliatoriai ir baterijos

Prašome laikytis skyriuje

„Transportavimas“, psl. 179 pateiktų
