LIETOŠANAS INSTRUKCIJA GDX 18 VLI Professional BOSCH

lv Instrukcijas oriģinālvalodā

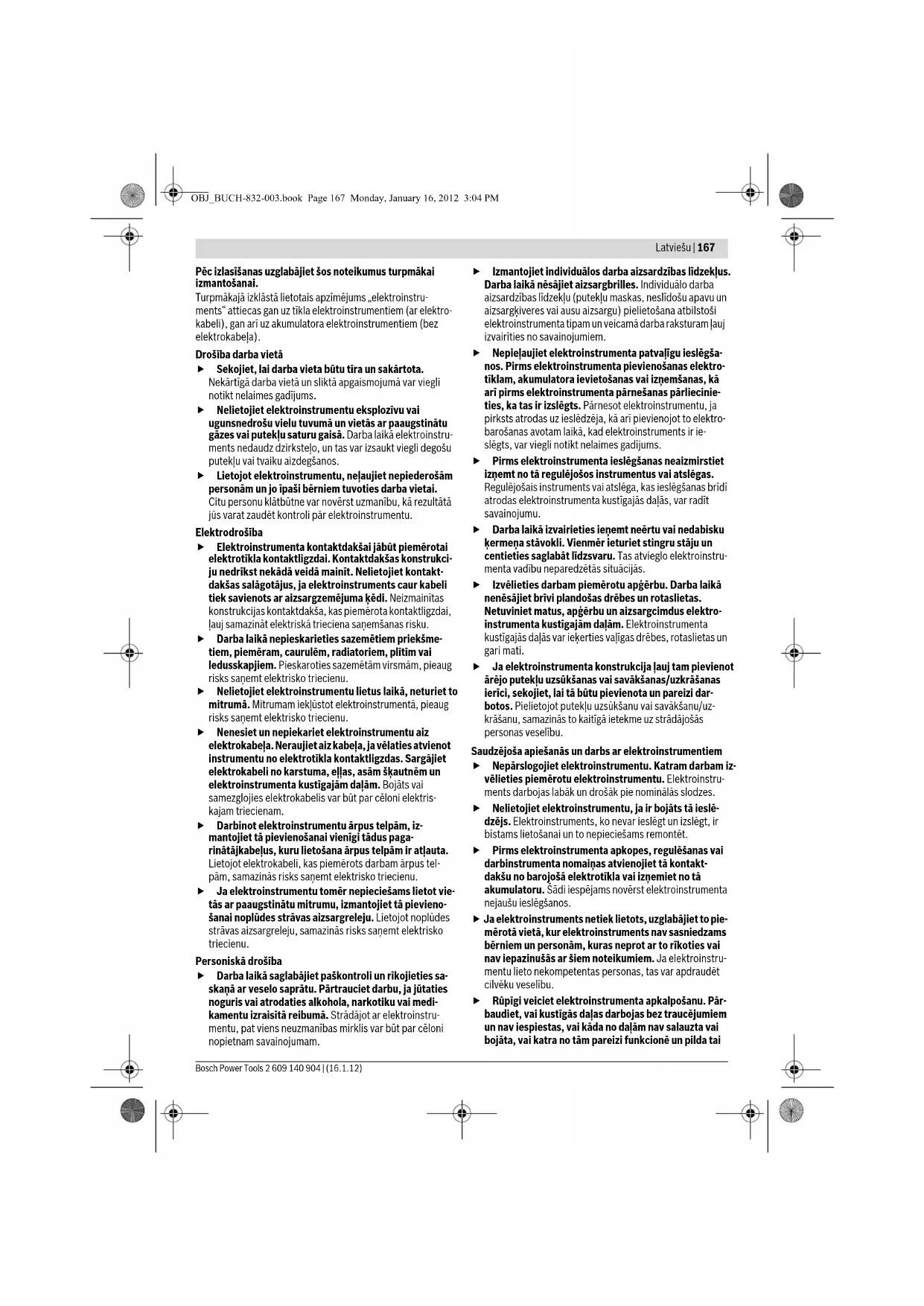

Vispārējie drošības noteikumi darbam ar

elektroinstrumentiem

Uzmanīgi izlasiet visus drošības

noteikumus. Šeit sniegto drošības

noteikumu un norādījumu neievērošana var izraisīt aizdegša-

nos un būt par cēloni elektriskajam triecienam vai nopietnam

Pēc izlasīšanas uzglabājiet šos noteikumus turpmākai

Turpmākajā izklāstā lietotais apzīmējums „elektroinstru-

f Sekojiet, lai darba vieta būtu tīra un sakārtota.

Nekārtīgā darba vietā un sliktā apgaismojumā var viegli

notikt nelaimes gadījums.

f Nelietojiet elektroinstrumentu eksplozīvu vai

ugunsnedrošu vielu tuvumā un vietās ar paaugstinātu

gāzes vai putekļu saturu gaisā. Darba laikā elektroinstru-

ments nedaudz dzirksteļo, un tas var izsaukt viegli degošu

putekļu vai tvaiku aizdegšanos.

f Lietojot elektroinstrumentu, neļaujiet nepiederošām

personām un jo īpaši bērniem tuvoties darba vietai.

Citu personu klātbūtne var novērst uzmanību, kā rezultātā

jūs varat zaudēt kontroli pār elektroinstrumentu.

f Elektroinstrumenta kontaktdakšai jābūt piemērotai

elektrotīkla kontaktligzdai. Kontaktdakšas konstrukci-

ju nedrīkst nekādā veidā mainīt. Nelietojiet kontakt-

dakšas salāgotājus, ja elektroinstruments caur kabeli

tiek savienots ar aizsargzemējuma ķēdi. Neizmainītas

konstrukcijas kontaktdakša, kas piemērota kontaktligzdai,

ļauj samazināt elektriskā trieciena saņemšanas risku.

f Darba laikā nepieskarieties sazemētiem priekšme-

tiem, piemēram, caurulēm, radiatoriem, plītīm vai

ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug

risks saņemt elektrisko triecienu.

f Nelietojiet elektroinstrumentu lietus laikā, neturiet to

mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug

risks saņemt elektrisko triecienu.

f Nenesiet un nepiekariet elektroinstrumentu aiz

elektrokabeļa. Neraujiet aiz kabeļa, ja vēlaties atvienot

instrumentu no elektrotīkla kontaktligzdas. Sargājiet

elektrokabeli no karstuma, eļļas, asām šķautnēm un

elektroinstrumenta kustīgajām daļām. Bojāts vai

f Darbinot elektroinstrumentu ārpus telpām, iz-

mantojiet tā pievienošanai vienīgi tādus paga-

rinātājkabeļus, kuru lietošana ārpus telpām ir atļauta.

Lietojot elektrokabeli, kas piemērots darbam ārpus tel-

pām, samazinās risks saņemt elektrisko triecienu.

f Ja elektroinstrumentu tomēr nepieciešams lietot vie-

tās ar paaugstinātu mitrumu, izmantojiet tā pievieno-

šanai noplūdes strāvas aizsargreleju. Lietojot noplūdes

strāvas aizsargreleju, samazinās risks saņemt elektrisko

f Darba laikā saglabājiet paškontroli un rīkojieties sa-

skaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties

noguris vai atrodaties alkohola, narkotiku vai medi-

kamentu izraisītā reibumā. Strādājot ar elektroinstru-

mentu, pat viens neuzmanības mirklis var būt par cēloni

nopietnam savainojumam.

f Izmantojiet individuālos darba aizsardzības līdzekļus.

Darba laikā nēsājiet aizsargbrilles. Individuālo darba

aizsardzības līdzekļu (putekļu maskas, neslīdošu apavu un

aizsargķiveres vai ausu aizsargu) pielietošana atbilstoši

elektroinstrumenta tipam un veicamā darba raksturam ļauj

izvairīties no savainojumiem.

f Nepieļaujiet elektroinstrumenta patvaļīgu ieslēgša-

nos. Pirms elektroinstrumenta pievienošanas elektro-

tīklam, akumulatora ievietošanas vai izņemšanas, kā

arī pirms elektroinstrumenta pārnešanas pārliecinie-

ties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja

pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektro-

barošanas avotam laikā, kad elektroinstruments ir ie-

slēgts, var viegli notikt nelaimes gadījums.

f Pirms elektroinstrumenta ieslēgšanas neaizmirstiet

izņemt no tā regulējošos instrumentus vai atslēgas.

Regulējošais instruments vai atslēga, kas ieslēgšanas brīdī

atrodas elektroinstrumenta kustīgajās daļās, var radīt

f Darba laikā izvairieties ieņemt neērtu vai nedabisku

ķermeņa stāvokli. Vienmēr ieturiet stingru stāju un

centieties saglabāt līdzsvaru. Tas atvieglo elektroinstru-

menta vadību neparedzētās situācijās.

f Izvēlieties darbam piemērotu apģērbu. Darba laikā

nenēsājiet brīvi plandošas drēbes un rotaslietas.

Netuviniet matus, apģērbu un aizsargcimdus elektro-

instrumenta kustīgajām daļām. Elektroinstrumenta

kustīgajās daļās var ieķerties vaļīgas drēbes, rotaslietas un

f Ja elektroinstrumenta konstrukcija ļauj tam pievienot

ārējo putekļu uzsūkšanas vai savākšanas/uzkrāšanas

ierīci, sekojiet, lai tā būtu pievienota un pareizi dar-

botos. Pielietojot putekļu uzsūkšanu vai savākšanu/uz-

krāšanu, samazinās to kaitīgā ietekme uz strādājošās

Saudzējoša apiešanās un darbs ar elektroinstrumentiem

f Nepārslogojiet elektroinstrumentu. Katram darbam iz-

vēlieties piemērotu elektroinstrumentu. Elektroinstru-

ments darbojas labāk un drošāk pie nominālās slodzes.

f Nelietojiet elektroinstrumentu, ja ir bojāts tā ieslē-

dzējs. Elektroinstruments, ko nevar ieslēgt un izslēgt, ir

bīstams lietošanai un to nepieciešams remontēt.

f Pirms elektroinstrumenta apkopes, regulēšanas vai

darbinstrumenta nomaiņas atvienojiet tā kontakt-

dakšu no barojošā elektrotīkla vai izņemiet no tā

akumulatoru. Šādi iespējams novērst elektroinstrumenta

nejaušu ieslēgšanos.

f Ja elektroinstruments netiek lietots, uzglabājiet to pie-

mērotā vietā, kur elektroinstruments nav sasniedzams

bērniem un personām, kuras neprot ar to rīkoties vai

nav iepazinušās ar šiem noteikumiem. Ja elektroinstru-

mentu lieto nekompetentas personas, tas var apdraudēt

f Rūpīgi veiciet elektroinstrumenta apkalpošanu. Pār-

baudiet, vai kustīgās daļas darbojas bez traucējumiem

un nav iespiestas, vai kāda no daļām nav salauzta vai

bojāta, vai katra no tām pareizi funkcionē un pilda tai

OBJ_BUCH-832-003.book Page 167 Monday, January 16, 2012 3:04 PM168 | Latviešu

2 609 140 904 | (16.1.12) Bosch Power Tools

paredzēto uzdevumu. Nodrošiniet, lai bojātās daļas

tiktu savlaicīgi nomainītas vai remontētas pilnvarotā

remonta darbnīcā. Daudzi nelaimes gadījumi notiek

tāpēc, ka elektroinstruments pirms lietošanas nav

pienācīgi apkalpots.

f Savlaicīgi notīriet un uzasiniet griezošos darbinstru-

mentus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar

asiem griezējinstrumentiem, ļauj strādāt daudz ražīgāk un

f Lietojiet vienīgi tādus elektroinstrumentus, papild-

piederumus, darbinstrumentus utt., kas atbilst šeit

sniegtajiem norādījumiem, ņemot vērā arī konkrētos

darba apstākļus un pielietojuma īpatnības. Elektro-

instrumentu lietošana citiem mērķiem, nekā tiem, kuriem

to ir paredzējusi ražotājfirma, ir bīstama un var novest pie

Saudzējoša apiešanās un darbs ar akumulatora

elektroinstrumentiem

f Akumulatora uzlādei lietojiet tikai tādu uzlādes ierīci,

ko ir ieteikusi elektroinstrumenta ražotājfirma. Katra

uzlādes ierīce ir paredzēta tikai noteikta tipa akumulato-

ram, un mēģinājums to lietot cita tipa akumulatoru uzlādei

var novest pie uzlādes ierīces un/vai akumulatora aiz-

f Pievienojiet elektroinstrumentam tikai tādu

akumulatoru, ko ir ieteikusi ražotājfirma. Cita tipa

akumulatoru lietošana var būt par cēloni savainojumam vai

novest pie elektroinstrumenta un/vai akumulatora

f Laikā, kad akumulators netiek lietots, nepieļaujiet, lai

tā kontakti saskartos ar saspraudēm, monētām,

atslēgām, naglām, skrūvēm vai citiem nelieliem metāla

priekšmetiem, kas varētu izraisīt īsslēgumu. Īsslēgums

starp akumulatora kontaktiem var radīt apdegumus un būt

par cēloni ugunsgrēkam.

f Nepareizi lietojot akumulatoru, no tā var izplūst

šķidrais elektrolīts. Nepieļaujiet elektrolīta nonākšanu

saskarē ar ādu. Ja tas tomēr ir nejauši noticis,

noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk

acīs, nekavējoties griezieties pie ārsta. No akumulatora

izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat

f Nodrošiniet, lai elektroinstrumenta remontu veiktu

kvalificēts personāls, nomaiņai izmantojot oriģinālās

rezerves daļas un piederumus. Tikai tā iespējams panākt

un saglabāt vajadzīgo darba drošības līmeni.

Drošības noteikumi triecienskrūvgriežiem

f Veicot darbu, kura laikā ieskrūvējamā skrūve var skart

slēptus elektriskos vadus, turiet instrumentu tikai aiz

izolētajām virsmām. Skrūvei skarot spriegumnesošus

vadus, spriegums nonāk arī uz instrumenta metāla daļām

un var būt par cēloni elektriskajam triecienam.

f Nostipriniet apstrādājamo priekšmetu. Iestiprinot

apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma

ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar

f Pirms elektroinstrumenta novietošanas nogaidiet, līdz

tas pilnīgi apstājas. Kustībā esošs darbinstruments var ie-

strēgt, izsaucot kontroles zaudēšanu pār

f Neatveriet akumulatoru. Tas var radīt īsslēgumu.

Sargājiet akumulatoru no karstuma, piemēram,

no ilgstošas atrašanās saules staros vai uguns

tuvumā, kā arī no ūdens un mitruma. Tas var

izraisīt sprādzienu.

f Bojājuma vai nepareizas lietošanas rezultātā

akumulators var izdalīt kaitīgus izgarojumus. Šādā

gadījumā izvēdiniet telpu un, ja jūtaties slikti,

griezieties pie ārsta. Izgarojumi var izraisīt elpošanas ceļu

f Lietojiet akumulatoru tikai kopā ar Bosch

elektroinstrumentu. Tikai tā akumulators ir pasargāts no

bīstamām pārslodzēm.

f Lietojiet tikai oriģinālos Bosch akumulatorus, kuru

spriegums atbilst uz elektroinstrumenta marķējuma

plāksnītes norādītajai vērtībai. Lietojot citus

akumulatorus, piemēram, pakaļdarinājumus un atjaunotus

vai citās firmās ražotus akumulatorus, tie var eksplodēt,

radot savainojumus un materiālo vērtību bojājumus.

Izstrādājuma un tā darbības apraksts

Uzmanīgi izlasiet visus drošības

noteikumus. Šeit sniegto drošības

noteikumu un norādījumu neievērošana var

izraisīt aizdegšanos un būt par cēloni

elektriskajam triecienam vai nopietnam

Lūdzam atvērt atlokāmo lappusi ar elektroinstrumenta attēlu

un turēt to atvērtu visu laiku, kamēr tiek lasīta lietošanas

Elektroinstruments ir paredzēts skrūvju ieskrūvēšanai un

izskrūvēšanai, kā arī uzgriežņu pieskrūvēšanai un

atskrūvēšanai izmēru robežās, ko nosaka tā tehniskie

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroin-

strumenta attēlā, kas sniegts ilustratīvajā lappusē.

1 Darbinstrumenta turētājs

3 Siksniņa pārnešanai

4 Turētājs stiprināšanai pie jostas*

6 Fiksējošais taustiņš akumulatora izņemšanai*

7 Griešanās virziena pārslēdzējs

9 Apgaismošanas spuldze „Power Light“

10 Rokturis (ar izolētu noturvirsmu)

11 Skrūvgrieža uzgalis ar lodītes fiksatoram piemērotu kātu*

12 Universālais turētājs*

OBJ_BUCH-832-003.book Page 168 Monday, January 16, 2012 3:04 PMLatviešu | 169

Bosch Power Tools 2 609 140 904 | (16.1.12)

14 Darbinstruments (piemēram, skrūvgrieža uzliktnis)*

15 Kolektora ogles sukas

*Šeit attēlotie vai aprakstītie piederumi neietilpst standarta

piegādes komplektā. Pilns pārskats par izstrādājuma

piederumiem ir sniegts mūsu piederumu katalogā.

Nominālais spriegums

Griešanās ātrums vai kustību biežums

skrūvēšanas režīmam atbilstoši

Skrūvju Ø mašīnskrūvēšanai

mm M6 – M14 M6 – M14 M6 – M14 M6 – M14

Darbinstrumenta turētājs

Nominālais spriegums

Griešanās ātrums vai kustību biežums

skrūvēšanas režīmam atbilstoši

Skrūvju Ø mašīnskrūvēšanai

mm M6 – M16 M6 – M16 M6 – M16 M6 – M16

Darbinstrumenta turētājs

Nominālais spriegums

Griešanās ātrums vai kustību biežums

skrūvēšanas režīmam atbilstoši

Skrūvju Ø mašīnskrūvēšanai

mm M6 – M16 M6 – M16 M6 – M16 M6 – M16

Darbinstrumenta turētājs

Lūdzam vadīties pēc elektroinstrumenta izstrādājuma numura. Atsevišķiem izstrādājumiem tirdzniecības apzīmējumi var mainīties.

OBJ_BUCH-832-003.book Page 169 Monday, January 16, 2012 3:04 PM170 | Latviešu 2 609 140 904 | (16.1.12) Bosch Power Tools Informācija par troksni un vibrāciju

Trokšņa parametru vērtības ir noteiktas atbilstoši standartam

Elektroinstrumenta radītā pēc raksturlīknes A izsvērtā

trokšņa parametru tipiskās vērtības ir šādas: trokšņa

spiediena līmenis 96 dB(A); trokšņa jaudas līmenis

107 dB(A). Izkliede K=3 dB.

Nēsājiet ausu aizsargus!

Kopējā vibrācijas paātrinājuma vērtība a

maksimālā izmēra skrūvju un uzgriežņu pieskrūvēšana:

Šajā pamācībā norādītais vibrācijas līmenis ir izmērīts atbils-

toši standartā EN 60745 noteiktajai procedūrai un var tikt lie-

tots instrumentu salīdzināšanai. To var izmantot arī vibrācijas

radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais vibrācijas līmenis ir attiecināms uz elektroin-

strumenta galvenajiem pielietojuma veidiem. Ja elektroin-

struments tiek lietots netipiskiem mērķiem, kopā ar netipis-

kiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots,

tā vibrācijas līmenis var atšķirties no šeit sniegtās vērtības.

Tas var ievērojami palielināt vibrācijas radīto papildu slodzi

zināmam darba laika posmam.

Lai precīzi izvērtētu vibrācijas radīto papildu slodzi zināmam

darba laika posmam, jāņem vērā arī laiks, kad elektroinstru-

ments ir izslēgts vai arī darbojas, taču reāli netiek izmantots

paredzētā darba veikšanai. Tas var ievērojami samazināt vib-

rācijas radīto papildu slodzi zināmam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu

no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet

elektroinstrumenta un darbinstrumentu apkalpošanu, novēr-

siet roku atdzišanu un pareizi plānojiet darbu.

Atbilstības deklarācija

Mēs ar pilnu atbildību paziņojam, ka sadaļā „Tehniskie

parametri“ aprakstītais izstrādājums atbilst šādiem

standartiem vai normatīvajiem dokumentiem: EN 60745, kā

arī direktīvām 2011/65/ES, 2004/108/EK un 2006/42/EK.

Akumulatora uzlādes ierīce

f Lietojiet tikai piederumu lappusē norādītās uzlādes

ierīces. Vienīgi šīs uzlādes ierīces ir piemērotas jūsu elektro-

instrumentā izmantojamā litija-jonu akumulatora uzlādei.

Piezīme. Akumulators tiek piegādāts daļēji uzlādētā stāvoklī.

Lai izstrādājums spētu darboties ar pilnu jaudu, pirms pirmās

lietošanas pilnīgi uzlādējiet akumulatoru, pievienojot to

Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties

samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī

pārtraukums uzlādes procesā.

Litija-jonu akumulatorā ir pielietota elektroniskā elementu

aizsardzība („Electronic Cell Protection [ECP]“), kas to

pasargā no dziļās izlādes. Ja akumulators ir izlādējies, īpaša

aizsardzības sistēma izslēdz elektroinstrumentu; šādā

gadījumā darbinstruments pārtrauc kustēties.

Ja elektroinstruments ir automātiski

izslēdzies, nemēģiniet to no jauna ie-

slēgt, nospiežot ieslēdzēju. Šādas rīcības dēļ var tikt bojāts

Akumulators ir apgādāts ar NTC sistēmas temperatūras

kontroles ierīci, kas pieļauj uzlādi tikai temperatūras

diapazonā no 0 °C līdz 45 °C. Šādi tiek nodrošināts liels

akumulatora kalpošanas laiks.

Ievērojiet norādījumus par atbrīvošanos no nolietotajiem

Akumulatora izņemšana

Akumulatoram 5 ir divu pakāpju fiksators, kas ļauj novērst tā

izkrišanu, nejauši nospiežot akumulatora fiksējošo taustiņu 6.

Laikā, kad akumulators ir ievietots elektroinstrumentā, to no-

Lai izņemtu akumulatoru 5, nospiediet fiksējošo taustiņu 6 un

izvelciet akumulatoru no elektroinstrumenta virzienā uz

priekšpusi. Nelietojiet šim nolūkam pārāk lielu spēku.

Darbinstrumenta nomaiņa (skatīt attēlus A—C)

f Pirms jebkura darba ar elektroinstrumentu

(piemēram, pirms apkalpošanas, darbinstrumenta

nomaiņas utt.), kā arī pirms transportēšanas vai

uzglabāšanas izņemiet no tā akumulatoru. Nejauša

ieslēdzēja nospiešana var izraisīt savainojumu.

f Regulāri tīriet elektroinstrumenta ventilācijas atveres.

Dzinēju ventilējošā gaisa plūsma ievelk putekļus

instrumenta korpusā, bet liela metāla putekļu daudzuma

uzkrāšanās var būt par cēloni elektrotraumai.

Dr. Egbert Schneider

GDS14,4V-LI/GDS18V-LI/GDX14,4V-LI/GDX18V-LI Darbinstrumenta iestiprināšana

Pavelciet uz priekšu fiksējošo uzmavu 2, līdz galam iebīdiet

darbinstrumentu turētājā 1 un tad atlaidiet fiksējošo uzmavu

2, ļaujot darbinstrumentam fiksēties turētājā.

Lietojiet vienīgi skrūvgriežu uzgaļus, kuru kāts ir piemērots

lodītes fiksatoram 11 (DIN 3126-E6.3). Cita tipa skrūvgriežu

uzgaļus 13 var iestiprināt, izmantojot universālo turētāju 12

ar lodītes fiksatoram piemērotu kātu.

Darbinstrumenta izņemšana

Pavelciet uz priekšu fiksējošo uzmavu 2 un izņemiet

darbinstrumentu no turētāja.

GDS14,4V-LI/GDS18V-LI/GDX14,4V-LI/GDX18V-LI

f Iestiprinot darbinstrumentu, sekojiet, lai tas droši

ievietotos darbinstrumenta turētājā vai novietotos uz

tā. Ja darbinstruments nav droši iestiprināts turētājā vai

nostiprināts uz tā, tas skrūvēšanas gaitā var izkrist vai

Uzbīdiet darbinstrumentu 14 uz turētāja 1 četrstūra kāta.

Stiprinājuma sistēmas īpatnība ir tāda, ka darbinstruments

14 ievietojas turētājā 1 vai novietojas uz tā ar nelielu spēli,

taču tas neiespaido instrumenta funkcionēšanu un darba

Darbinstrumenta turētāja 1 un tajā iestiprinātā

darbinstrumenta piedziņu nodrošina elektrodzinējs caur

pārnesumu un triecienmehānismu.

Darba operācija sastāv no divām fāzēm:

lineārās (skrūvēšanas) fāzes un triecienu (pievilkšanas)

fāzes (kad darbojas triecienmehānisms).

Triecienmehānisms ieslēdzas brīdī, kad skrūvju savienojums

ir pieskrūvēts un palielinās dzinēja slodze.

Triecienmehānisms pārveido dzinēja griezes spēku

nepārtrauktā griezes momenta impulsu (triecienu) sērijā.

Atskrūvējot skrūves vai uzgriežņus, darba operācija noris

Akumulatora ievietošana

f Lietojiet tikai oriģinālos Bosch litija-jonu

akumulatorus, kuru spriegums atbilst uz

elektroinstrumenta marķējuma plāksnītes norādītajai

vērtībai. Citu akumulatoru lietošana var būt par cēloni

savainojumiem vai izraisīt aizdegšanos.

Lai novērstu elektroinstrumenta nejaušu ieslēgšanos,

pārvietojiet griešanās virziena pārslēdzēju 7 vidējā stāvoklī.

No priekšpuses iebīdiet uzlādēto akumulatoru 5

elektroinstrumenta roktura pamatnē, līdz tas tur droši

Griešanās virziena izvēle (attēls D)

Lietojot griešanās virziena pārslēdzēju 7, var mainīt

elektroinstrumenta darbvārpstas griešanās virzienu. Taču tas

nav iespējams laikā, kad ir nospiests ieslēdzējs 8.

Griešanās virziens pa labi: ieskrūvējot skrūves un pievelkot

uzgriežņus, pārvietojiet griešanās virziena pārslēdzēju 7 līdz

Griešanās virziens pa kreisi: izskrūvējot vai atskrūvējot

skrūves un noskrūvējot uzgriežņus, pārvietojiet griešanās

virziena pārslēdzēju 7 līdz galam pa labi.

Ieslēgšana un izslēgšana

Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju 8 un

turiet to nospiestu.

Spuldze 9 iedegas pie daļēji vai līdz galam nospiesta ieslēdzē-

ja 8, izgaismojot darba vietu nepietiekoša apgaismojuma

Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju 8.

Griešanās ātruma regulēšana

Instrumenta griešanās ātrumu var regulēt bezpakāpju veidā,

mainot spiedienu uz ieslēdzēju 8.

Viegli nospiežot ieslēdzēju 8, darbvārpsta sāk griezties ar

nelielu ātrumu. Palielinot spiedienu, pieaug arī griešanās

f Kontaktējiet darbinstrumentu ar uzgriezni vai skrūvi

tikai laikā, kad elektroinstruments ir izslēgts. Rotējošs

darbinstruments var noslīdēt no skrūves galvas.

Griezes moments ir atkarīgs no triecienu fāzes ilguma.

Maksimālais iegūtais griezes moments triecienu fāzes laikā

veidojas kā visu atsevišķo griezes momenta impulsu summa.

Maksimālais griezes moments tiek sasniegts pēc 6–10

sekunžu ilgas triecienu fāzes. Paejot šim laikam, skrūvju

pievilkšanas moments pieaug tikai nedaudz.

Katram triecienu fāzes ilgumam atbilst noteikts skrūvju

pievilkšanas moments. Lai noteiktu skrūvju pievilkšanas

faktisko momentu, jālieto īpaša atslēga griezes momenta

Cieti, atsperīgi un mīksti skrūvju savienojumi

Izmērot griezes momentu, kas veidojas triecienu fāzes laikā,

un ievietojot iegūtās vērtības diagrammā, veidojas

raksturlīkne, kas ilustrē skrūvēšanas procesu. Raksturlīknes

augstums atbilst maksimālajam iegūtajam griezes

momentam, bet raksturlīknes stāvums parāda, cik ilgā laikā

šis moments tiek sasniegts.

Griezes momenta izmaiņu raksturu nosaka šādi faktori.

– Skrūvju vai uzgriežņu cietība

– Starpliku elementa veids (paplāksne, atsperpaplāksne vai

– Saskrūvējamo materiālu cietība

– Smērvielu klātbūtne skrūvju savienojumā

Atbilstoši minētajiem faktoriem, izšķirami šādu tipu skrūvju

– Ciets savienojums veidojas, sastiprinot metālu ar metālu

un kā starpliku elementus izmantojot paplāksnes.

Maksimālais griezes moments tiek sasniegts pēc samērā

neilgas triecienu fāzes (stāva raksturlīkne). Nevajadzīgi

ilga triecienu fāze kaitē instrumentam.

OBJ_BUCH-832-003.book Page 171 Monday, January 16, 2012 3:04 PM172 | Latviešu

2 609 140 904 | (16.1.12) Bosch Power Tools

– Atsperīgs savienojums veidojas, sastiprinot metālu ar

metālu, taču kā starpliku elementus izmantojot

atspergredzenus, plakanas atsperpaplāksnes,

sprostpaplāksnes, kā arī, lietojot skrūves un uzgriežņus ar

konisku sēžu vai pagarinošos elementus.

– Mīksts savienojums veidojas, sastiprinot, piemēram,

metālu ar koku vai kā starpliku elementus lietojot svina vai

šķiedru materiāla paplāksnes.

Elastīgam vai mīkstam skrūvju savienojumam maksimālais

skrūvju pievilkšanas moments ir mazāks, nekā cietam skrūvju

savienojumam. Taču triecienu fāzei jābūt ievērojami ilgākai.

Skrūvju pievilkšanas maksimālā griezes momenta orientējošās vērtības

Vērtības ir sniegtas Nm un aprēķinātas nospriegotam profilam 90 % līmenī no plastiskās deformācijas punkta (pie berzes

= 0,12). Lai kontrolētu skrūvju pievilkšanas faktisko momentu, jālieto īpaša atslēga griezes momenta mērīšanai.

Ieskrūvējot garas liela izmēra skrūves cietā materiālā, ie-

teicams izveidot vadotnes urbumu, kura diametrs ir vienāds

ar skrūves vītnes iekšējo diametru, bet dziļums ir aptuveni

Piezīme. Ievērojiet, lai elektroinstrumentā neiekļūtu metāla

Turētājs stiprināšanai pie jostas

Izmantojot turētāju 4, elektroinstrumentu var piekārt,

piemēram, pie jostas. Tas ļauj izbrīvēt darbam abas rokas, un

elektroinstruments vienmēr ir viegli sasniedzams.

Pareiza apiešanās ar akumulatoru

Sargājiet akumulatoru no mitruma un ūdens.

Uzglabājiet akumulatoru tikai pie temperatūras no 0 °C līdz

50 °C. Vasarā neatstājiet akumulatoru vietās ar paaugstinātu

temperatūru, piemēram, automašīnas salonā.

Laiku pa laikam iztīriet akumulatora ventilācijas atvērumus ar

mīkstu, tīru un sausu otu.

Ja manāmi samazinās izstrādājuma darbības laiks starp

akumulatora uzlādēm, tas rāda, ka akumulators ir nolietojies

un to nepieciešams nomainīt.

Ievērojiet norādījumus par atbrīvošanos no nolietotajiem

Apkalpošana un apkope

Apkalpošana un tīrīšana

f Pirms jebkura darba ar elektroinstrumentu

(piemēram, pirms apkalpošanas, darbinstrumenta

nomaiņas utt.), kā arī pirms transportēšanas vai

uzglabāšanas izņemiet no tā akumulatoru. Nejauša

ieslēdzēja nospiešana var izraisīt savainojumu.

f Lai nodrošinātu ilgstošu un nevainojamu elektroin-

strumenta darbību, uzturiet tīru tā korpusu un

ventilācijas atveres.

Kolektora ogles suku nomaiņa (attēls E)

Aptuveni reizi 2 – 3 mēnešos pārbaudiet kolektora ogles suku

garumu un vajadzības gadījumā nomainiet abas ogles sukas.

Nekādā gadījumā nenomainiet tikai vienu ogles suku!

Piezīme. Izmantojiet tikai no firmas Bosch piegādātās ogles

sukas, kas ir piemērotas šim izstrādājumam.

– Ar piemērotu skrūvgriezi noskrūvējiet suku vāciņus 16.

– Nomainiet ar atsperi piespiestās ogles sukas 15 un

uzskrūvējiet suku vāciņus.

Ja, neraugoties uz augsto izgatavošanas kvalitāti un rūpīgo

pēcražošanas pārbaudi, elektroinstruments tomēr sabojājas,

tas nogādājams remontam firmas Bosch pilnvarotā

elektroinstrumentu remonta darbnīcā.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti

paziņojiet 10 zīmju izstrādājuma numuru, kas atrodams uz

elektroinstrumenta marķējuma plāksnītes.

Tehniskā apkalpošana un konsultācijas klientiem

Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem

par izstrādājumu remontu un apkalpošanu, kā arī par to

rezerves daļām. Kopsalikuma attēlus un informāciju par

rezerves daļām var atrast arī interneta vietnē:

Bosch klientu konsultāciju grupa centīsies Jums palīdzēt

vislabākajā veidā, atbildot uz jautājumiem par izstrādājumu

un to piederumu iegādi, lietošanu un regulēšanu.

Izturības kategorija

Standarta skrūves Paaugstinātas izturības

Dzelzavas ielā 120 S LV-1021 Rīga

Uz izstrādājumam pievienotajiem litija-jonu akumulatoriem

attiecas noteikumi par bīstamo kravu pārvadāšanu. Lietotājs

var transportēt akumulatorus ielu transporta plūsmā bez

papildu nosacījumiem.

Pārsūtot tos ar trešo personu starpniecību (piemēram, ar

gaisa transporta vai citu transporta aģentūru starpniecību),

jāievēro īpaši sūtījuma iesaiņošanas un marķēšanas

noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina

kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts.

Aizlīmējiet vaļējos akumulatora kontaktus un iesaiņojiet

akumulatoru tā, lai tas iesaiņojumā nepārvietotos.

Lūdzam ievērot arī ar akumulatoru pārsūtīšanu saistītos

nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, akumulatori,

piederumi un iesaiņojuma materiāli jāpakļauj

otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos elektroinstrumentus, akumulatorus un

baterijas sadzīves atkritumu tvertnē!

Atbilstoši Eiropas Savienības direktīvai

2002/96/EK par nolietotajām

elektriskajām un elektroniskajām ierīcēm,

lietošanai nederīgie elektroinstrumenti, kā

arī, atbilstoši direktīvai 2006/66/EK,

bojātie vai nolietotie akumulatori un

baterijas jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei

apkārtējai videi nekaitīgā veidā.

Akumulatori un baterijas

Litija-jonu akumulatori

Lūdzam ievērot sadaļā

„Transportēšana“ (lappuse 173)

sniegtos norādījumus. Tiesības uz izmaiņām tiek saglabātas. Lietuviškai
