GEBRUIKSAANWIJZING GDX 18 VLI Professional BOSCH

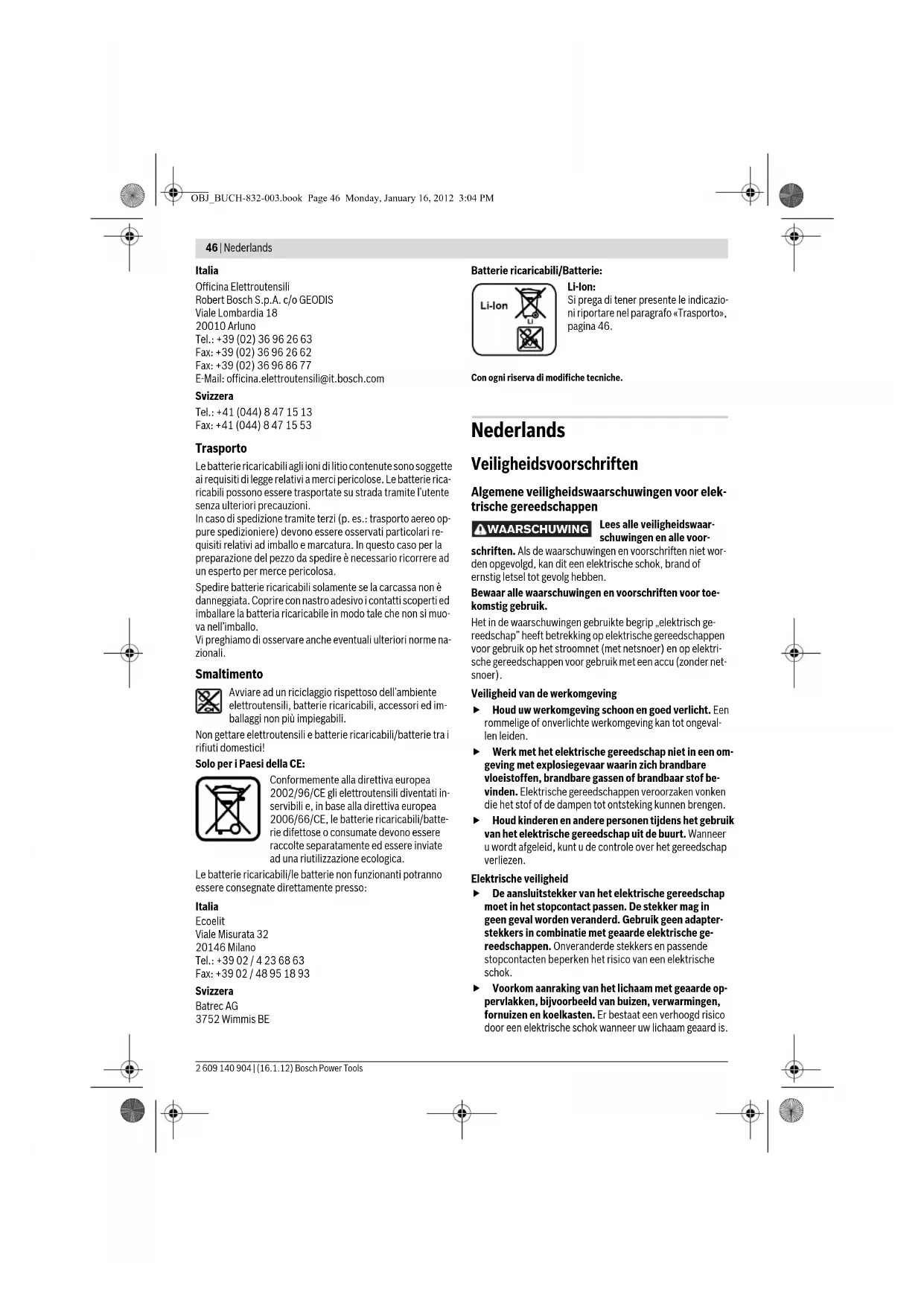

pagina 46. Con ogni riserva di modifiche tecniche. Nederlands

Veiligheidsvoorschriften

Algemene veiligheidswaarschuwingen voor elek-

trische gereedschappen

Lees alle veiligheidswaar-

schuwingen en alle voor-

schriften. Als de waarschuwingen en voorschriften niet wor-

den opgevolgd, kan dit een elektrische schok, brand of

ernstig letsel tot gevolg hebben.

Bewaar alle waarschuwingen en voorschriften voor toe-

Het in de waarschuwingen gebruikte begrip „elektrisch ge-

reedschap” heeft betrekking op elektrische gereedschappen

voor gebruik op het stroomnet (met netsnoer) en op elektri-

sche gereedschappen voor gebruik met een accu (zonder net-

Veiligheid van de werkomgeving

f Houd uw werkomgeving schoon en goed verlicht. Een

rommelige of onverlichte werkomgeving kan tot ongeval-

f Werk met het elektrische gereedschap niet in een om-

geving met explosiegevaar waarin zich brandbare

vloeistoffen, brandbare gassen of brandbaar stof be-

vinden. Elektrische gereedschappen veroorzaken vonken

die het stof of de dampen tot ontsteking kunnen brengen.

f Houd kinderen en andere personen tijdens het gebruik

van het elektrische gereedschap uit de buurt. Wanneer

u wordt afgeleid, kunt u de controle over het gereedschap

Elektrische veiligheid

f De aansluitstekker van het elektrische gereedschap

moet in het stopcontact passen. De stekker mag in

geen geval worden veranderd. Gebruik geen adapter-

stekkers in combinatie met geaarde elektrische ge-

reedschappen. Onveranderde stekkers en passende

stopcontacten beperken het risico van een elektrische

f Voorkom aanraking van het lichaam met geaarde op-

pervlakken, bijvoorbeeld van buizen, verwarmingen,

fornuizen en koelkasten. Er bestaat een verhoogd risico

door een elektrische schok wanneer uw lichaam geaard is.

WAARSCHUWING OBJ_BUCH-832-003.book Page 46 Monday, January 16, 2012 3:04 PMNederlands | 47

Bosch Power Tools 2 609 140 904 | (16.1.12)

f Houd het gereedschap uit de buurt van regen en vocht.

Het binnendringen van water in het elektrische gereed-

schap vergroot het risico van een elektrische schok.

f Gebruik de kabel niet voor een verkeerd doel, om het

elektrische gereedschap te dragen of op te hangen of

om de stekker uit het stopcontact te trekken. Houd de

kabel uit de buurt van hitte, olie, scherpe randen en be-

wegende gereedschapdelen. Beschadigde of in de war

geraakte kabels vergroten het risico van een elektrische

f Wanneer u buitenshuis met elektrisch gereedschap

werkt, dient u alleen verlengkabels te gebruiken die

voor gebruik buitenshuis zijn goedgekeurd. Het gebruik

van een voor gebruik buitenshuis geschikte verlengkabel

beperkt het risico van een elektrische schok.

f Als het gebruik van het elektrische gereedschap in een

vochtige omgeving onvermijdelijk is, dient u een aard-

lekschakelaar te gebruiken. Het gebruik van een aardlek-

schakelaar vermindert het risico van een elektrische

Veiligheid van personen

f Wees alert, let goed op wat u doet en ga met verstand

te werk bij het gebruik van het elektrische gereed-

schap. Gebruik geen elektrisch gereedschap wanneer

u moe bent of onder invloed staat van drugs, alcohol of

medicijnen. Een moment van onoplettendheid bij het ge-

bruik van het elektrische gereedschap kan tot ernstige ver-

f Draag persoonlijke beschermende uitrusting. Draag al-

tijd een veiligheidsbril. Het dragen van persoonlijke be-

schermende uitrusting zoals een stofmasker, slipvaste

werkschoenen, een veiligheidshelm of gehoorbescherming,

afhankelijk van de aard en het gebruik van het elektrische

gereedschap, vermindert het risico van verwondingen.

f Voorkom per ongeluk inschakelen. Controleer dat het

elektrische gereedschap uitgeschakeld is voordat u de

stekker in het stopcontact steekt of de accu aansluit en

voordat u het gereedschap oppakt of draagt. Wanneer u

bij het dragen van het elektrische gereedschap uw vinger

aan de schakelaar hebt of wanneer u het gereedschap in-

geschakeld op de stroomvoorziening aansluit, kan dit tot

f Verwijder instelgereedschappen of schroefsleutels

voordat u het elektrische gereedschap inschakelt. Een

instelgereedschap of sleutel in een draaiend deel van het

gereedschap kan tot verwondingen leiden.

f Voorkom een onevenwichtige lichaamshouding. Zorg

ervoor dat u stevig staat en steeds in evenwicht blijft.

Daardoor kunt u het elektrische gereedschap in onver-

wachte situaties beter onder controle houden.

f Draag geschikte kleding. Draag geen loshangende kle-

ding of sieraden. Houd haren, kleding en handschoe-

nen uit de buurt van bewegende delen. Loshangende

kleding, lange haren en sieraden kunnen door bewegende

delen worden meegenomen.

f Wanneer stofafzuigings- of stofopvangvoorzieningen

kunnen worden gemonteerd, dient u zich ervan te ver-

zekeren dat deze zijn aangesloten en juist worden ge-

bruikt. Het gebruik van een stofafzuiging beperkt het ge-

Zorgvuldige omgang met en zorgvuldig gebruik van elek-

trische gereedschappen

f Overbelast het gereedschap niet. Gebruik voor uw

werkzaamheden het daarvoor bestemde elektrische

gereedschap. Met het passende elektrische gereedschap

werkt u beter en veiliger binnen het aangegeven capaci-

f Gebruik geen elektrisch gereedschap waarvan de

schakelaar defect is. Elektrisch gereedschap dat niet

meer kan worden in- of uitgeschakeld, is gevaa rlijk en moet

f Trek de stekker uit het stopcontact of neem de accu uit

het elektrische gereedschap voordat u het gereed-

schap instelt, toebehoren wisselt of het gereedschap

weglegt. Deze voorzorgsmaatregel voorkomt onbedoeld

starten van het elektrische gereedschap.

f Bewaar niet-gebruikte elektrische gereedschappen

buiten bereik van kinderen. Laat het gereedschap niet

gebruiken door personen die er niet mee vertrouwd

zijn en deze aanwijzingen niet hebben gelezen. Elektri-

sche gereedschappen zijn gevaarlijk wanneer deze door

onervaren personen worden gebruikt.

f Verzorg het elektrische gereedschap zorgvuldig. Con-

troleer of bewegende delen van het gereedschap cor-

rect functioneren en niet vastklemmen en of onderde-

len zodanig gebroken of beschadigd zijn dat de werking

van het elektrische gereedschap nadelig wordt beïn-

vloed. Laat deze beschadigde onderdelen voor het ge-

bruik repareren. Veel ongevallen hebben hun oorzaak in

slecht onderhouden elektrische gereedschappen.

f Houd snijdende inzetgereedschappen scherp en

schoon. Zorgvuldig onderhouden snijdende inzetgereed-

schappen met scherpe snijkanten klemmen minder snel

vast en zijn gemakkelijker te geleiden.

f Gebruik elektrisch gereedschap, toebehoren, inzetge-

reedschappen en dergelijke volgens deze aanwijzin-

gen. Let daarbij op de arbeidsomstandigheden en de

uit te voeren werkzaamheden. Het gebruik van elektri-

sche gereedschappen voor andere dan de voorziene toe-

passingen kan tot gevaarlijke situaties leiden.

Gebruik en onderhoud van accugereedschappen

f Laad accu’s alleen op in oplaadapparaten die door de

fabrikant worden geadviseerd. Voor een oplaadapparaat

dat voor een bepaald type accu geschikt is, bestaat brand-

gevaar wanneer het met andere accu’s wordt gebruikt.

f Gebruik alleen de daarvoor bedoelde accu’s in de elek-

trische gereedschappen. Het gebruik van andere accu’s

kan tot verwondingen en brandgevaar leiden.

f Voorkom aanraking van de niet-gebruikte accu met pa-

perclips, munten, sleutels, spijkers, schroeven en an-

dere kleine metalen voorwerpen die overbrugging van

de contacten kunnen veroorzaken. Kortsluiting tussen

de accucontacten kan brandwonden of brand tot gevolg

OBJ_BUCH-832-003.book Page 47 Monday, January 16, 2012 3:04 PM48 | Nederlands 2 609 140 904 | (16.1.12) Bosch Power Tools f Bij verkeerd gebruik kan vloeistof uit de accu lekken.

Voorkom contact daarmee. Spoel bij onvoorzien contact

met water af. Wanneer de vloeistof in de ogen komt,

dient u bovendien een arts te raadplegen. Gelekte accu-

vloeistof kan tot huidirritaties en verbrandingen leiden.

f Laat het elektrische gereedschap alleen repareren door

gekwalificeerd en vakkundig personeel en alleen met ori-

ginele vervangingsonderdelen. Daarmee wordt gewaar-

borgd dat de veiligheid van het gereedschap in stand blijft.

Veiligheidsvoorschriften voor slagmoeraanzetters

f Houd het gereedschap aan de geïsoleerde greepvlak-

ken vast als u werkzaamheden uitvoert waarbij de

schroef verborgen stroomleidingen kan raken. Contact

van de schroef met een onder spanning staande leiding

kan ook metalen delen van het gereedschap onder span-

ning zetten en tot een elektrische schok leiden.

f Zet het werkstuk vast. Een met spanvoorzieningen of een

bankschroef vastgehouden werkstuk wordt beter vastge-

houden dan u met uw hand kunt doen.

f Wacht tot het elektrische gereedschap tot stilstand is

gekomen voordat u het neerlegt. Het inzetgereedschap

kan vasthaken en dit kan tot het verlies van de controle

over het elektrische gereedschap leiden.

f Open de accu niet. Er bestaat gevaar voor kortsluiting.

Bescherm de accu tegen hitte, bijvoorbeeld ook

tegen voortdurend zonlicht, vuur, water en

vocht. Er bestaat explosiegevaar.

f Bij beschadiging en onjuist gebruik van de accu kunnen

er dampen vrijkomen. Zorg voor frisse lucht en raad-

pleeg bij klachten een arts. De dampen kunnen de lucht-

f Gebruik de accu alleen in combinatie met uw Bosch

elektrische gereedschap. Alleen zo wordt de accu tegen

gevaarlijke overbelasting beschermd.

f Gebruik alleen originele Bosch-accu’s met de op het

typeplaatje van het elektrische gereedschap aangege-

ven spanning. Bij gebruik van andere accu’s, bijvoorbeeld

imitaties, opgeknapte accu’s of accu’s van andere merken,

bestaat gevaar voor persoonlijk letsel en materiële schade

door exploderende accu’s.

Product- en vermogensbeschrijving

Lees alle veiligheidswaarschuwingen en al-

le voorschriften. Als de waarschuwingen en

voorschriften niet worden opgevolgd, kan dit

een elektrische schok, brand of ernstig letsel

Vouw de uitvouwbare pagina met de afbeelding van het ge-

reedschap open en laat deze pagina opengevouwen terwijl u

de gebruiksaanwijzing leest.

Gebruik volgens bestemming

Het elektrische gereedschap is bestemd voor het indraaien en

losdraaien van schroeven en voor het vastdraaien en los-

draaien van moeren met de aangegeven afmetingen.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van

het elektrische gereedschap op de pagina met afbeeldingen.

6 Accu-ontgrendelingsknop*

7 Draairichtingschakelaar

8 Aan/uit-schakelaar

9 Lamp „Power Light”

10 Handgreep (geïsoleerd greepvlak)

11 Bit met kogelsluiting*

12 Universeelbithouder*

14 Inzetgereedschap (bijv. dopsleutel)*

* Niet elk afgebeeld en beschreven toebehoren wordt standaard

meegeleverd. Het volledige toebehoren vindt u in ons toebehoren-

0 –3200 0–3200 0–3200 0–3200

Max. draaimoment harde schroef-

verbinding volgens ISO 5393

Bosch Power Tools 2 609 140 904 | (16.1.12)

Informatie over geluid en trillingen

Meetwaarden voor geluid bepaald volgens EN 60745.

Het A-gewogen geluidsniveau van het gereedschap bedraagt

kenmerkend: geluidsdrukniveau 96 dB(A); geluidsvermogen-

niveau 107dB(A). Onzekerheid K=3dB.

Draag een gehoorbescherming.

Totale trillingswaarden a

(vectorsom van drie richtingen) en

onzekerheid K bepaald volgens EN 60745:

Vastdraaien van schroeven en moeren van de maximaal toe-

Het in deze gebruiksaanwijzing vermelde trillingsniveau is ge-

meten met een volgens EN 60745 genormeerde meetmetho-

de en kan worden gebruikt om elektrische gereedschappen

met elkaar te vergelijken. Het is ook geschikt voor een voorlo-

pige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representeert de voornaam-

ste toepassingen van het elektrische gereedschap. Als echter

het elektrische gereedschap wordt gebruikt voor andere toe-

passingen, met afwijkende inzetgereedschappen of onvol-

doende onderhoud, kan het trillingsniveau afwijken. Dit kan

de trillingsbelasting gedurende de gehele arbeidsperiode dui-

Voor een nauwkeurige schatting van de trillingsbelasting

moet ook rekening worden gehouden met de tijd waarin het

gereedschap uitgeschakeld is, of waarin het gereedschap wel

loopt, maar niet werkelijk wordt gebruikt. Dit kan de trillings-

belasting gedurende de gehele arbeidsperiode duidelijk ver-

Leg aanvullende veiligheidsmaatregelen ter bescherming van

de bediener tegen het effect van trillingen vast, zoals: Onder-

houd van elektrische gereedschappen en inzetgereedschap-

pen, warm houden van de handen, organisatie van het ar-

Conformiteitsverklaring

Wij verklaren als alleen verantwoordelijke dat het onder

„Technische gegevens” beschreven product voldoet aan de

volgende normen en normatieve documenten: EN 60745

volgens de bepalingen van de richtlijnen 2011/65/EU,

2004/108/EG en 2006/42/EG.

0 –3200 0–3200 0–3200 0–3200

Max. draaimoment harde schroef-

verbinding volgens ISO 5393

0 –3200 0–3200 0–3200 0–3200

Max. draaimoment harde schroef-

verbinding volgens ISO 5393

Let op het zaaknummer op het typeplaatje van het elektrische gereedschap. De handelsbenamingen van sommige elektrische gereedschappen kunnen

OBJ_BUCH-832-003.book Page 49 Monday, January 16, 2012 3:04 PM50 | Nederlands 2 609 140 904 | (16.1.12) Bosch Power ToolsRobert Bosch GmbH, Power Tools DivisionD-70745 Leinfelden-Echterdingen07.12.2011 Montage

f Gebruik alleen de oplaadapparaten die op de toebeho-

renpagina vermeld staan. Alleen deze oplaadapparaten

zijn afgestemd op de bij het elektrische gereedschap ge-

bruikte lithiumionaccu.

Opmerking: De accu wordt gedeeltelijk opgeladen geleverd.

Om de volledige capaciteit van de accu te verkrijgen, laadt u

voor het eerste gebruik de accu volledig in het oplaadappa-

De lithiumionaccu kan op elk moment worden opgeladen zon-

der de levensduur te verkorten. Een onderbreking van het op-

laden schaadt de accu niet.

De lithiumionaccu is door middel van „Electronic Cell Protec-

tion (ECP)” beschermd tegen te sterk ontladen. Als de accu

leeg is, wordt het elektrische gereedschap door een veilig-

heidsschakeling uitgeschakeld. Her inzetgereedschap be-

Druk na het automatisch uitschakelen van

het elektrische gereedschap niet meer op

de aan/uit-schakelaar. De accu kan anders beschadigd wor-

De accu is voorzien van een thermische beveiliging (NTC) die

opladen alleen in het temperatuurbereik tussen 0 ° C en 45 °C

toelaat. Daardoor wordt een lange levensduur van de accu be-

Neem de voorschriften ten aanzien van de afvalverwijdering

De accu 5 beschikt over twee vergrendelingsstanden die

moeten voorkomen dat de accu bij het onbedoeld indrukken

van de accuontgrendelingsknop 6 uit de machine valt. Zolang

de accu in het elektrische gereedschap is geplaatst, wordt de-

ze door een veer op de juiste plaats gehouden.

Als u de accu 5 wilt verwijderen, drukt u op de ontgrendelings-

knop 6 en trekt u de accu naar voren uit het elektrische ge-

reedschap. Forceer daarbij niet.

Inzetgereedschap wisselen (zie afbeelding A— C)

f Neem altijd de accu uit het elektrische gereedschap

voor werkzaamheden aan het gereedschap (zoals het

uitvoeren van onderhoud en het wisselen van inzetge-

reedschap) en voor het vervoeren en opbergen van het

gereedschap. Bij per ongeluk bedienen van de aan/uit-

schakelaar bestaat verwondingsgevaar.

f Reinig regelmatig de ventilatieopeningen van het elek-

trische gereedschap. De motorventilator trekt stof in het

huis en een sterke ophoping van metaalstof kan elektri-

sche gevaren veroorzaken.

GDR 14,4 V-LI/GDR 18 V-LI/GDX 14,4 V-LI/GDX 18 V-LI:

Inzetgereedschap inzetten

Trek de vergrendelingshuls 2 naar voren, duw het inzetge-

reedschap tot aan de aanslag in de gereedschapopname 1 en

laat de vergrendelingshuls 2 weer los om het inzetgereed-

schap te vergrendelen.

Gebruik alleen bits met kogelsluiting 11 (DIN 3126-E6.3).

Andere bits 13 kunt u met behulp van een universeelbithou-

der met kogelsluiting 12 inzetten.

Inzetgereedschap verwijderen

Trek de vergrendelingshuls 2 naar voren en verwijder het in-

GDS 14,4 V-LI/GDS 18 V-LI/GDX 14,4 V-LI/GDX 18 V-LI:

f Let er bij het aanbrengen van inzetgereedschap op dat

het stevig op de gereedschapopname zit. Als het inzet-

gereedschap niet stevig met de gereedschapopname ver-

bonden is, kan het tijdens het schroeven losraken.

Duw het inzetgereedschap 14 op het vierkant van de gereed-

Systeemafhankelijk zit het inzetgereedschap 14 met enige

speling op de gereedschapopname 1; dit heeft geen invloed

op de functie of de veiligheid.

De gereedschapopname 1 met het inzetgereedschap wordt

door een elektromotor via een transmissie en slagmechanis-

De bewerking bestaat uit twee fasen:

schroeven en vastdraaien (slagmechanisme in actie).

Het slagmechanisme wordt actief zodra de schroefverbinding

vast komt te zitten en de motor daardoor wordt belast. Het

slagmechanisme zet daarmee de kracht van de motor om in

gelijkmatige draaislagen. Bij het losdraaien van bouten of

moeren verloopt dit proces omgekeerd.

f Gebruik alleen originele Bosch-lithiumionaccu’s met

de op het typeplaatje van het elektrische gereedschap

aangegeven spanning. Het gebruik van andere accu’s kan

tot verwondingen en brandgevaar leiden.

Dr. Egbert Schneider

Bosch Power Tools 2 609 140 904 | (16.1.12)

Zet de draairichtingomschakelaar 7 in de middelste stand om

het elektrische gereedschap tegen onbedoeld inschakelen te

Duw de opgeladen accu 5 van voren in de voet van het elektri-

sche gereedschap tot de accu zeker vergrendeld is.

Draairichting instellen (zie afbeelding D)

Met de draairichtingomschakelaar 7 kunt u de draairichting

van het elektrische gereedschap veranderen. Als de aan/uit-

schakelaar 8 is ingedrukt, is dit echter niet mogelijk.

Rechtsdraaien: Als u schroeven wilt indraaien of moeren wilt

vastdraaien, duwt u de draairichtingomschakelaar 7 naar

links tot deze niet meer verder kan.

Linksdraaien: Als u schroeven of moeren wilt uit- of los-

draaien, drukt u de draairichtingschakelaar 7 naar rechts tot

aan de aanslag door.

Als u het elektrische gereedschap wilt inschakelen drukt u op

de aan/uit-schakelaar 8 en houdt u deze ingedrukt.

De lamp 9 brandt als de aan/uit-schakelaar 8 licht of volledig

is ingedrukt. Met de lamp kan de plaats waar wordt gewerkt

bij ongunstige lichtomstandigheden worden verlicht.

Als u het elektrische gereedschap wilt uitschakelen laat u de

aan/uit-schakelaar 8 los.

U kunt het toerental van het ingeschakelde elektrische ge-

reedschap traploos regelen naarmate u de aan/uit-schakelaar

Lichte druk op de aan/uit-schakelaar 8 heeft een lager toeren-

tal tot gevolg. Met toenemende druk wordt het toerental ho-

Tips voor de werkzaamheden

f Plaats het elektrische gereedschap alleen uitgescha-

keld op de moer of schroef. Draaiende inzetgereed-

schappen kunnen uitglijden.

Het draaimoment is afhankelijk van de slagduur. Het maxi-

maal bereikte draaimoment resulteert uit de som van alle door

slagen veroorzaakte afzonderlijke draaimomenten. Het maxi-

male draaimoment wordt na een slagduur van 6–10 secon-

den bereikt. Na deze tijd wordt het aandraaimoment nog

slechts minimaal verhoogd.

De slagduur moet voor elk benodigd aandraaimoment worden

bepaald. Het feitelijk bereikte aandraaimoment moet altijd

met een draaimomentsleutel worden gecontroleerd.

Schroefverbindingen met harde, verende of zachte be-

Als bij wijze van proef de in een reeks van slagen bereikte

draaimomenten worden gemeten en naar een diagram wor-

den overgebracht, wordt de curve van een draaimomentver-

loop verkregen. De hoogte van de curve duidt het maximaal te

bereiken draaimoment aan. De steilheid geeft aan in welke

tijd dit wordt bereikt.

Het draaimomentverloop hangt van de volgende factoren af:

– Sterkte van de schroeven en moeren

– Soort ondergrond (ring, schotelveer, dichting)

– Sterkte van het te schroeven materiaal

– Smeeromstandigheden van de schroefverbinding

Daaruit resulteren de volgende toepassingsgevallen:

– Harde bevestiging is gegeven bij schroefverbindingen

van metaal op metaal bij gebruik van onderlegringen. Na

een relatief korte slagtijd is het maximale draaimoment be-

reikt (steil verloop van de karakteristiek). Een onnodig lan-

ge slagtijd schaadt de machine slechts.

– Verende bevestiging is gegeven bij schroefverbindingen

van metaal op metaal, echter bij gebruik van veerringen,

schotelveren, steunbouten, bouten of moeren met coni-

sche bevestiging en bij gebruik van verlengingen.

– Zachte bevestiging is gegeven bij schroefverbindingen

van bijvoorbeeld metaal op hout of bij gebruik van lood- of

fiberringen als ondergrond.

Bij verende of zachte bevestiging is het maximale aandraai-

moment geringer dan bij harde bevestiging. Bovendien is een

duidelijk langere slagtijd nodig.

Richtwaarden voor maximale schroefaandraaimomenten

Opgave in Nm, berekend uit de spanningdiameter; benutting van de strekgrens 90 % (bij wrijvingsgetal μ

= 0,12). Ter controle

moet het aandraaimoment altijd met een draaimomentsleutel worden gecontroleerd.

Sterkteklassen volgens

Standaardschroeven en -bouten Zeer vaste schroeven

OBJ_BUCH-832-003.book Page 51 Monday, January 16, 2012 3:04 PM52 | Nederlands 2 609 140 904 | (16.1.12) Bosch Power Tools Tips

Voor het indraaien van grote, lange schroeven in harde mate-

rialen dient u met de kerndiameter van de schroefdraad onge-

van de schroeflengte voor te boren.

Opmerking: Let erop dat er geen kleine metaaldelen in het

elektrische gereedschap binnendringen.

Met de riemclip 4 kunt u het elektrische gereedschap vastma-

ken, bijvoorbeeld aan een riem. U heeft dan beide handen vrij

en het gereedschap is altijd binnen handbereik.

Aanwijzingen voor de optimale omgang met de accu

Bescherm de accu tegen vocht en water.

Bewaar de accu alleen bij een temperatuur tussen 0 °C en

50 °C. Laat de accu bijvoorbeeld in de zomer niet in de auto

Reinig de ventilatieopeningen van de accu af en toe met een

zachte, schone en droge doek.

Een duidelijk kortere gebruiksduur na het opladen duidt erop

dat de accu versleten is en moet worden vervangen.

Neem de voorschriften ten aanzien van de afvalverwijdering

Onderhoud en service

Onderhoud en reiniging

f Neem altijd de accu uit het elektrische gereedschap

voor werkzaamheden aan het gereedschap (zoals het

uitvoeren van onderhoud en het wisselen van inzetge-

reedschap) en voor het vervoeren en opbergen van het

gereedschap. Bij per ongeluk bedienen van de aan/uit-

schakelaar bestaat verwondingsgevaar.

f Houd het elektrische gereedschap en de ventilatieope-

ningen altijd schoon om goed en veilig te werken.

Koolborstels vervangen (zie afbeelding E)

Controleer de lengte van de koolborstels elke 2–3 maanden

en vervang beide koolborstels indien nodig.

Vervang nooit slechts één koolborstel!

Opmerking: Gebruik alleen via Bosch verkregen koolborstels

die voor uw product bestemd zijn.

– Verwijder de kapjes 16 met een geschikte schroeven-

– Vervang de onder veerdruk staande koolborstels 15 en

schroef de kapjes weer vast.

Mocht het elektrische gereedschap ondanks zorgvuldige fa-

bricage- en testmethoden toch defect raken, dient de repara-

tie te worden uitgevoerd door een erkende klantenservice

voor Bosch elektrische gereedschappen.

Vermeld bij vragen en bestellingen van vervangingsonderde-

len altijd het uit tien cijfers bestaande zaaknummer volgens

het typeplaatje van het elektrische gereedschap.

Klantenservice en advies

Onze klantenservice beantwoordt uw vragen over reparatie

en onderhoud van uw product en over vervangingsonderde-

len. Explosietekeningen en informatie over vervangingson-

derdelen vindt u ook op:

De medewerkers van onze klantenservice adviseren u graag

bij vragen over de aankoop, het gebruik en de instelling van

producten en toebehoren.

Op de meegeleverde lithiumionaccu’s zijn de eisen voor het

vervoer van gevaarlijke stoffen van toepassing. De accu’s kun-

nen door de gebruiker zonder verdere voorwaarden over de

weg worden vervoerd.

Bij de verzending door derden (bijv. luchtvervoer of expedi-

tiebedrijf) moeten bijzondere eisen ten aanzien van verpak-

king en markering in acht worden genomen. In deze gevallen

moet bij de voorbereiding van de verzending een deskundige

voor gevaarlijke goederen worden geraadpleegd.

Verzend accu’s alleen als de behuizing onbeschadigd is. Plak

blootliggende contacten af en verpak de accu zodanig dat de-

ze niet in de verpakking beweegt.

Neem ook eventuele overige nationale voorschriften in acht.

Elektrische gereedschappen, accu’s, toebehoren en

verpakkingen moeten op een voor het milieu verant-

woorde wijze worden hergebruikt.

Gooi elektrische gereedschappen, accu’s en batterijen niet bij

Alleen voor landen van de EU:

Volgens de Europese richtlijn 2002/96/EG

moeten niet meer bruikbare elektrische ge-

reedschappen en volgens de Europese

richtlijn 2006/66/EG moeten defecte of le-

ge accu’s en batterijen apart worden inge-

zameld en op een voor het milieu verant-

woorde wijze worden hergebruikt.

Accu’s en batterijen:

Lees de aanwijzingen in het gedeelte

„Vervoer”, pagina 52 en neem deze in

Wijzigingen voorbehouden.
