HASZNÁLATI ÚTMUTATÓ GDX 18 VLI Professional BOSCH

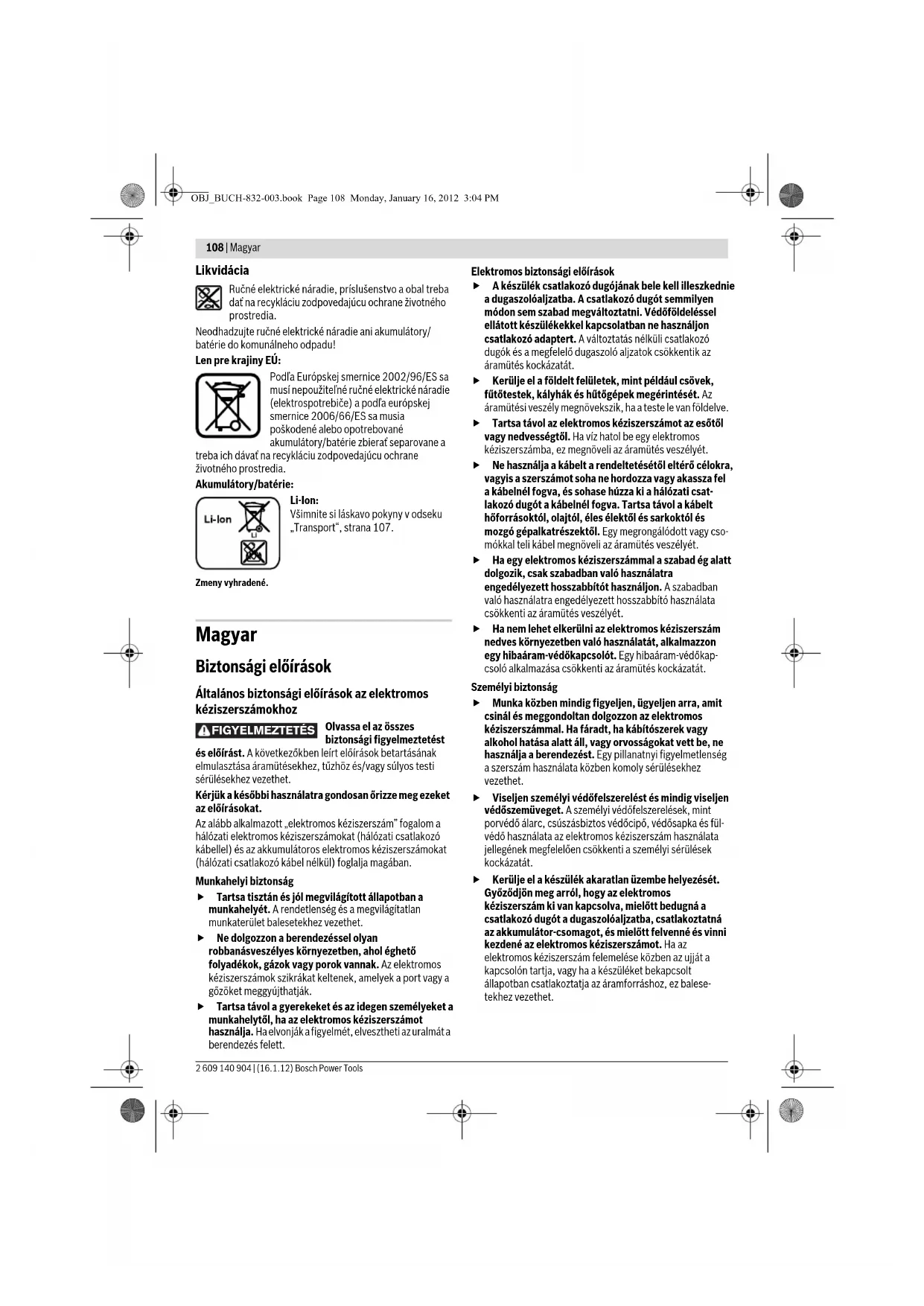

hu Eredeti használati utasítás

„Transport“, strana 107. Zmeny vyhradené. Magyar

Biztonsági előírások

Általános biztonsági előírások az elektromos

Olvassa el az összes

biztonsági figyelmeztetést

és előírást. A következőkben leírt előírások betartásának

elmulasztása áramütésekhez, tűzhöz és/vagy súlyos testi

sérülésekhez vezethet.

Kérjük a későbbi használatra gondosan őrizze meg ezeket

Az alább alkalmazott „elektromos kéziszerszám” fogalom a

hálózati elektromos kéziszerszámokat (hálózati csatlakozó

kábellel) és az akkumulátoros elektromos kéziszerszámokat

(hálózati csatlakozó kábel nélkül) foglalja magában.

Munkahelyi biztonság

f Tartsa tisztán és jól megvilágított állapotban a

munkahelyét. A rendetlenség és a megvilágítatlan

munkaterület balesetekhez vezethet.

f Ne dolgozzon a berendezéssel olyan

robbanásveszélyes környezetben, ahol éghető

folyadékok, gázok vagy porok vannak. Az elektromos

kéziszerszámok szikrákat keltenek, amelyek a port vagy a

gőzöket meggyújthatják.

f Tartsa távol a gyerekeket és az idegen személyeket a

munkahelytől, ha az elektromos kéziszerszámot

használja. Ha elvonják a figyelmét, elvesztheti az uralmát a

Elektromos biztonsági előírások

f A készülék csatlakozó dugójának bele kell illeszkednie

a dugaszolóaljzatba. A csatlakozó dugót semmilyen

módon sem szabad megváltoztatni. Védőföldeléssel

ellátott készülékekkel kapcsolatban ne használjon

csatlakozó adaptert. A változtatás nélküli csatlakozó

dugók és a megfelelő dugaszoló aljzatok csökkentik az

áramütés kockázatát.

f Kerülje el a földelt felületek, mint például csövek,

fűtőtestek, kályhák és hűtőgépek megérintését. Az

áramütési veszély megnövekszik, ha a teste le van földelve.

f Tartsa távol az elektromos kéziszerszámot az esőtől

vagy nedvességtől. Ha víz hatol be egy elektromos

kéziszerszámba, ez megnöveli az áramütés veszélyét.

f Ne használja a kábelt a rendeltetésétől eltérő célokra,

vagyis a szerszámot soha ne hordozza vagy akassza fel

a kábelnél fogva, és sohase húzza ki a hálózati csat-

lakozó dugót a kábelnél fogva. Tartsa távol a kábelt

hőforrásoktól, olajtól, éles élektől és sarkoktól és

mozgó gépalkatrészektől. Egy megrongálódott vagy cso-

mókkal teli kábel megnöveli az áramütés veszélyét.

f Ha egy elektromos kéziszerszámmal a szabad ég alatt

dolgozik, csak szabadban való használatra

engedélyezett hosszabbítót használjon. A szabadban

való használatra engedélyezett hosszabbító használata

csökkenti az áramütés veszélyét.

f Ha nem lehet elkerülni az elektromos kéziszerszám

nedves környezetben való használatát, alkalmazzon

egy hibaáram-védőkapcsolót. Egy hibaáram-védőkap-

csoló alkalmazása csökkenti az áramütés kockázatát.

f Munka közben mindig figyeljen, ügyeljen arra, amit

csinál és meggondoltan dolgozzon az elektromos

kéziszerszámmal. Ha fáradt, ha kábítószerek vagy

alkohol hatása alatt áll, vagy orvosságokat vett be, ne

használja a berendezést. Egy pillanatnyi figyelmetlenség

a szerszám használata közben komoly sérülésekhez

f Viseljen személyi védőfelszerelést és mindig viseljen

védőszemüveget. A személyi védőfelszerelések, mint

porvédő álarc, csúszásbiztos védőcipő, védősapka és fül-

védő használata az elektromos kéziszerszám használata

jellegének megfelelően csökkenti a személyi sérülések

f Kerülje el a készülék akaratlan üzembe helyezését.

Győződjön meg arról, hogy az elektromos

kéziszerszám ki van kapcsolva, mielőtt bedugná a

csatlakozó dugót a dugaszolóaljzatba, csatlakoztatná

az akkumulátor-csomagot, és mielőtt felvenné és vinni

kezdené az elektromos kéziszerszámot. Ha az

elektromos kéziszerszám felemelése közben az ujját a

kapcsolón tartja, vagy ha a készüléket bekapcsolt

állapotban csatlakoztatja az áramforráshoz, ez balese-

FIGYELMEZTETÉS OBJ_BUCH-832-003.book Page 108 Monday, January 16, 2012 3:04 PMMagyar | 109

Bosch Power Tools 2 609 140 904 | (16.1.12)

f Az elektromos kéziszerszám bekapcsolása előtt

okvetlenül távolítsa el a beállítószerszámokat vagy

csavarkulcsokat. Az elektromos kéziszerszám forgó

részeiben felejtett beállítószerszám vagy csavarkulcs

sérüléseket okozhat.

f Ne becsülje túl önmagát. Kerülje el a normálistól eltérő

testtartást, ügyeljen arra, hogy mindig biztosan álljon

és az egyensúlyát megtartsa. Így az elektromos

kéziszerszám felett váratlan helyzetekben is jobban tud

f Viseljen megfelelő ruhát. Ne viseljen bő ruhát vagy

ékszereket. Tartsa távol a haját, a ruháját és a

kesztyűjét a mozgó részektől. A bő ruhát, az ékszereket

és a hosszú hajat a mozgó alkatrészek magukkal

f Ha az elektromos kéziszerszámra fel lehet szerelni a

por elszívásához és összegyűjtéséhez szükséges

berendezéseket, ellenőrizze, hogy azok megfelelő

módon hozzá vannak kapcsolva a készülékhez és ren-

deltetésüknek megfelelően működnek. A porgyűjtő

berendezések használata csökkenti a munka során

keletkező por veszélyes hatását.

Az elektromos kéziszerszámok gondos kezelése és

f Ne terhelje túl a berendezést. A munkájához csak az

arra szolgáló elektromos kéziszerszámot használja.

Egy alkalmas elektromos kéziszerszámmal a megadott

teljesítménytartományon belül jobban és

biztonságosabban lehet dolgozni.

f Ne használjon olyan elektromos kéziszerszámot,

amelynek a kapcsolója elromlott. Egy olyan elektromos

kéziszerszám, amelyet nem lehet sem be-, sem kikapcsol-

ni, veszélyes és meg kell javíttatni.

f Húzza ki a csatlakozó dugót a dugaszolóaljzatból

és/vagy az akkumulátor-csomagot az elektromos

kéziszerszámból, mielőtt az elektromos

kéziszerszámon beállítási munkákat végez,

tartozékokat cserél vagy a szerszámot tárolásra

elteszi. Ez az elővigyázatossági intézkedés meggátolja a

szerszám akaratlan üzembe helyezését.

f A használaton kívüli elektromos kéziszerszámokat

olyan helyen tárolja, ahol azokhoz gyerekek nem

férhetnek hozzá. Ne hagyja, hogy olyan személyek

használják az elektromos kéziszerszámot, akik nem

ismerik a szerszámot, vagy nem olvasták el ezt az

útmutatót. Az elektromos kéziszerszámok veszélyesek,

ha azokat gyakorlatlan személyek használják.

f A készüléket gondosan ápolja. Ellenőrizze, hogy a

mozgó alkatrészek kifogástalanul működnek-e,

nincsenek-e beszorulva, és nincsenek-e eltörve vagy

megrongálódva olyan alkatrészek, amelyek hatással

lehetnek az elektromos kéziszerszám működésére. A

berendezés megrongálódott részeit a készülék

használata előtt javíttassa meg. Sok olyan baleset

történik, amelyet az elektromos kéziszerszám nem

kielégítő karbantartására lehet visszavezetni.

f Tartsa tisztán és éles állapotban a vágószerszámokat.

Az éles vágóélekkel rendelkező és gondosan ápolt vágó-

szerszámok ritkábban ékelődnek be és azokat könnyebben

lehet vezetni és irányítani.

f Az elektromos kéziszerszámokat, tartozékokat,

betétszerszámokat stb. csak ezen előírásoknak és az

adott készüléktípusra vonatkozó kezelési

utasításoknak megfelelően használja. Vegye

figyelembe a munkafeltételeket és a kivitelezendő

munka sajátosságait. Az elektromos kéziszerszám

eredeti rendeltetésétől eltérő célokra való alkalmazása

veszélyes helyzetekhez vezethet.

Az akkumulátoros elektromos kéziszerszámok gondos

kezelése és használata

f Az akkumulátort csak a gyártó által ajánlott

töltőkészülékekben töltse fel. Ha egy bizonyos

akkumulátortípus feltöltésére szolgáló töltőkészülékben

egy másik akkumulátort próbál feltölteni, tűz keletkezhet.

f Az elektromos kéziszerszámban csak az ahhoz tartozó

akkumulátort használja. Más akkumulátorok használata

személyi sérüléseket és tüzet okozhat.

Tartsa távol a használaton kívüli akkumulátort bármely

fémtárgytól, mint például irodai kapcsoktól,

pénzérméktől, kulcsoktól, szögektől, csavaroktól és

más kisméretű fémtárgyaktól, amelyek áthidalhatják

az érintkezőket. Az akkumulátor érintkezői közötti

rövidzárlat égési sérüléseket vagy tüzet okozhat.

f Hibás alkalmazás esetén az akkumulátorból folyadék

léphet ki. Kerülje el az érintkezést a folyadékkal.

Ha véletlenül mégis érintkezésbe került az akkumulá-

torfolyadékkal, azonnal öblítse le vízzel az érintett

felületet. Ha a folyadék a szemébe jutott, keressen fel

ezen kívül egy orvost. A kilépő akkumulátorfolyadék

irritációkat vagy égéses bőrsérüléseket okozhat.

f Az elektromos kéziszerszámot csak szakképzett

személyzet csak eredeti pótalkatrészek

felhasználásával javíthatja. Ez biztosítja, hogy az

elektromos kéziszerszám biztonságos maradjon.

Biztonsági előírások az ütvecsavarozógépek

f Az elektromos kéziszerszámot csak a szigetelt

fogantyúfelületeknél fogva tartsa, ha olyan munkát

végez, amelynek során a csavar feszültség alatt álló,

kívülről nem látható vezetékekhez érhet. Ha a csavar

egy feszültség alatt álló vezetékhez ér, az elektromos

kéziszerszám fémrészei szintén feszültség alá kerülhetnek

és áramütéshez vezethetnek.

f A megmunkálásra kerülő munkadarabot megfelelően

rögzítse. Egy befogó szerkezettel vagy satuval rögzített

munkadarab biztonságosabban van rögzítve, mintha csak

f Várja meg, amíg az elektromos kéziszerszám teljesen

leáll, mielőtt letenné. A betétszerszám beékelődhet, és a

kezelő elvesztheti az uralmát az elektromos kéziszerszám

OBJ_BUCH-832-003.book Page 109 Monday, January 16, 2012 3:04 PM110 | Magyar 2 609 140 904 | (16.1.12) Bosch Power Tools f Ne nyissa fel az akkumulátort. Ekkor fennáll egy

rövidzárlat veszélye.

Óvja meg az akkumulátort a forróságtól,

például a tartós napsugárzástól, a tűztől, a

víztől és a nedvességtől. Robbanásveszély.

f Az akkumulátor megrongálódása vagy szakszerűtlen

kezelése esetén abból gőzök léphetnek ki. Azonnal

juttasson friss levegőt a helyiségbe, és ha panaszai

vannak, keressen fel egy orvost. A gőzök ingerelhetik a

f Az akkumulátort csak az Ön Bosch gyártmányú

elektromos kéziszerszámával használja. Az

akkumulátort csak így lehet megvédeni a veszélyes

f Csak az Ön elektromos kéziszerszámának a

típustábláján megadott feszültségű, eredeti Bosch-

gyártmányú akkumulátort használjon. Más

akkumulátorok, például utánzatok, felújított

akkumulátorok vagy idegen termékek használatakor a

felrobbanó akkumulátorok sérüléseket és anyagi károkat

A termék és alkalmazási lehetőségei

Olvassa el az összes biztonsági

figyelmeztetést és előírást.

A következőkben leírt előírások betartásának

elmulasztása áramütésekhez, tűzhöz és/vagy

súlyos testi sérülésekhez vezethet.

Kérjük hajtsa ki a kihajtható ábrás oldalt, és hagyja így

kihajtva, miközben ezt a kezelési útmutatót olvassa.

Rendeltetésszerű használat

Az elektromos kéziszerszám a megadott mérettartományon

belül csavarok be- és kihajtására, valamint anyacsavarok

meghúzására és kilazítására szolgál.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek

sorszámozása az elektromos kéziszerszámnak az ábra-

oldalon található képére vonatkozik.

1 Szerszámbefogó egység

6 Akkumulátor reteszelés feloldó gomb*

7 Forgásirány-átkapcsoló

9 „Power Light” lámpa

10 Fogantyú (szigetelt fogantyú-felület)

11 Golyós bepattanó csavarozó bit*

12 Univerzális bittartó*

13 Csavarozó betét (bit)*

14 Betétszerszám (például csavarhúzó-dió)*

*A képeken látható vagy a szövegben leírt tartozékok részben nem

tartoznak a standard szállítmányhoz. Tartozékprogramunkban

valamennyi tartozék megtalálható.

Akkumulátoros ütvecsavarozógép GDR 14,4 V-LI Professional

Üresjárati fordulatszám

0 –3200 0 –3200 0 –3200 0 –3200

maximális forgatónyomaték kemény

csavarozásnál az ISO 5393 szerint Nm 150 150 160 160

mm M6 – M14 M6 – M14 M6–M14 M6 –M14

Szerszámbefogó egység

¼" belső hatszög ¼" belső hatszög ¼" belső hatszög ¼" belső hatszög

Súly az „EPTA-Procedure 01/2003”

(2003/01 EPTA-eljárás) szerint

Akkumulátoros ütvecsavarozógép GDS 14,4 V-LI Professional

Üresjárati fordulatszám

Bosch Power Tools 2 609 140 904 | (16.1.12)

Zaj és vibráció értékek

A zajmérési eredmények az EN 60745 szabványnak

megfelelően kerültek meghatározásra.

A készülék A-értékelésű zajszintjének tipikus értékei:

hangnyomásszint 96 dB(A); hangteljesítményszint

107 dB(A). Bizonytalanság K=3 dB.

rezgési összértékek (a három irány vektorösszege) és K

bizonytalanság az EN 60745 szabvány szerint:

Csavarok és anyacsavarok meghúzására a következő

legnagyobb megengedett méretig: a

Az ezen előírásokban megadott rezgésszint az EN 60745

szabványban rögzített mérési módszerrel került

meghatározásra és az elektromos kéziszerszámok

összehasonlítására ez az érték felhasználható. Ez az érték a

rezgési terhelés ideiglenes becslésére is alkalmas.

A megadott rezgésszint az elektromos kéziszerszám fő

alkalmazási területein való használat során fellépő érték. Ha

az elektromos kéziszerszámot más alkalmazásokra, eltérő

betétszerszámokkal vagy nem kielégítő karbantartás mellett

használják, a rezgésszint a fenti értéktől eltérhet. Ez az egész

munkaidőre vonatkozó rezgési terhelést lényegesen

A rezgési terhelés pontos megbecsüléséhez figyelembe kell

venni azokat az időszakokat is, amikor a berendezés

kikapcsolt állapotban van, vagy amikor be van ugyan

kapcsolva, de nem kerül ténylegesen használatra. Ez az egész

munkaidőre vonatkozó rezgési terhelést lényegesen

Hozzon kiegészítő biztonsági intézkedéseket a kezelőnek a

rezgések hatása elleni védelmére, például: Az elektromos

kéziszerszám és a betétszerszámok karbantartása, a kezek

melegen tartása, a munkamenetek megszervezése.

Megfelelőségi nyilatkozat

Egyedüli felelőséggel kijelentjük, hogy a „Műszaki adatok”

alatt leírt termék megfelel a következő szabványoknak, illetve

irányadó dokumentumoknak: EN 60745 a 2011/65/EU,

2004/108/EK, 2006/42/EK irányelveknek megfelelően.

A műszaki dokumentációja (2006/42/EK) a következő helyen

0 –3200 0 –3200 0 –3200 0 –3200

maximális forgatónyomaték kemény

csavarozásnál az ISO 5393 szerint Nm 170 170 180 180

mm M6 – M16 M6 – M16 M6 –M16 M6 –M16

Szerszámbefogó egység

Súly az „EPTA-Procedure 01/2003”

(2003/01 EPTA-eljárás) szerint kg 1,6 1,4 1,7 1,5

Akkumulátoros ütvecsavarozógép GDX 14,4 V-LI Professional

GDX 18 V-LI Professional

Üresjárati fordulatszám

0 –3200 0 –3200 0 –3200 0 –3200

maximális forgatónyomaték kemény

csavarozásnál az ISO 5393 szerint

Szerszámbefogó egység

(2003/01 EPTA-eljárás) szerint

Kérjük vegye figyelembe az elektromos kéziszerszáma típustábláján található cikkszámot. Egyes elektromos kéziszerszámoknak több különböző

kereskedelmi megnevezése is lehet.

Akkumulátoros ütvecsavarozógép GDS 14,4 V-LI Professional

GDS 18 V-LI Professional

PT/ESI OBJ_BUCH-832-003.book Page 111 Monday, January 16, 2012 3:04 PM112 | Magyar 2 609 140 904 | (16.1.12) Bosch Power Tools Összeszerelés

Az akkumulátor feltöltése

f Csak a tartozékok oldalán megadott töltőkészülékeket

használja. Csak ezek a töltőkészülékek felelnek meg

pontosan az Ön elektromos kéziszerszámában

alkalmazásra kerülő Li-ion-akkumulátornak.

Megjegyzés: Az akkumulátor félig feltöltve kerül kiszállításra.

Az akkumulátor teljes teljesítményének biztosítására az első

alkalmazás előtt töltse fel teljesen az akkumulátort a töltő-

A Li-ion-akkumulátort bármikor fel lehet tölteni, anélkül, hogy

ez megrövidítené az élettartamát. A töltési folyamat

megszakítása nem árt az akkumulátornak.

A Li-ion-akkumulátort az „elektronikus cellavédelem

(Electronic Cell Protection = ECP)” védi a mély kisüléstől. Ha

az akkumulátor kimerült, az elektromos kéziszerszámot egy

védőkapcsoló kikapcsolja: Ekkor a betétszerszám nem mozog

Az elektromos kéziszerszám

automatikus kikapcsolása után ne

nyomja tovább a be-/kikapcsolót. Ez megrongálhatja az

Az akkumulátor egy NTC típusú hőmérsékletellenőrző

berendezéssel van felszerelve, amely az akkumulátor töltését

csak 0 °C és 45 °C közötti hőmérséklet esetén teszi lehetővé.

Ez igen magas akkumulátor-élettartamot biztosít.

Vegye figyelembe a hulladékba való eltávolítással kapcsolatos

Az akkumulátor kivétele

Az 5 akkumulátor két reteszelővállal van ellátva, amelyek

meggátolják, hogy az akkumulátor a 6 akkumulátor reteszelés

feloldó gomb akaratlan megnyomásakor kiessen. Amíg az

akkumulátor be van helyezve az elektromos kéziszerszámba,

azt egy rugó a helyén tartja.

Az 5 akkumulátor kivételéhez nyomja meg a 6

reteszelésfeloldó gombot és húzza ki az akkumulátort

előrefelé az elektromos kéziszerszámból. Ne erőltesse a

Szerszámcsere (lásd az „ A”–„C” ábrát)

f Az elektromos kéziszerszámon végzendő minden

munka (például karbantartás, szerszámcsere, stb.)

megkezdése előtt, valamint szállításhoz és tároláshoz

vegye ki az akkumulátort az elektromos kéziszerszám-

ból. Ellenkező esetben a be-/kikapcsoló véletlen

megérintésekor bekapcsolódó készülék sérüléseket

f Tisztítsa meg rendszeresen az elektromos

kéziszerszáma szellőzőnyílásait. A motor ventillátora

beszívja a port a házba, és nagyobb mennyiségű fémpor

felhalmozódása elektromos veszélyekhez vezethet.

GDR 14,4 V-LI/GDR 18 V-LI/GDX 14,4 V-LI/GDX 18 V-LI:

A betétszerszám behelyezése

Húzza előre a 2 reteszelő hüvelyt, tolja beütközésig a

betétszerszámot az 1 szerszámbefogó egységbe és ismét

engedje el a 2 reteszelő hüvelyt, hogy ezzel reteszelje a

Csak a 11 golyós bepattanó (DIN 3126-E6.3) csavarozó

biteket használja. Az egyéb 13 csavarozó betéteket egy 12

golyós bepattanó univerzális betéttartóval lehet a

kéziszerszámba betenni.

A betétszerszám kivétele

Húzza előre a 2 reteszelő hüvelyt és vegye ki a

GDS14,4V-LI/GDS18V-LI/GDX14,4V-LI/GDX18V-LI:

f Egy betétszerszám beszerelésénél ügyeljen arra, hogy

az szorosan beilleszkedjen a szerszámbefogó

egységbe. Ha a betétszerszám nincs biztonságosan

összekapcsolódva a szerszámbefogó egységgel, akkor az a

csavarozási folyamat közben kioldódhat.

Tolja rá a 14 betétszerszámot az 1 szerszámbefogó egység

A rendszer kialakítása olyan, hogy a 14 betétszerszám némi

hézaggal illeszkedik az 1 szerszámbefogó egységbe; ez sem a

működésre, sem a biztonságra sincs kihatással.

Az 1 szerszámbefogó egységet a betétszerszámmal a hajtómű

és az ütőmű közvetítésével egy elektromos motor hajtja meg.

A munkafolyamatot két fázisra lehet felosztani:

Csavarozás és Meghúzás (működő ütőművel).

Az ütőmű akkor kapcsol be, amikor a csavarkötés megszorul

és így a motor terhelés alá kerül. Az ütőmű ekkor a motor által

kifejtett erőt egyenletes forgató ütésekké alakítja át. A

csavarok és anyacsavarok kihajtásánál ez a folyamat fordított

Az akkumulátor beszerelése

f Csak az Ön elektromos kéziszerszámának a

típustábláján megadott feszültségű, eredeti Bosch-

gyártmányú Li-ion-akkumulátort használjon. Más

akkumulátorok használata személyi sérüléseket és tüzet

Állítsa a 7 forgásirányváltó kapcsolót a középső helyzetbe,

hogy meggátolja az elektromos kéziszerszám akaratlan

Tolja be a megtöltött 5 akkumulátort előlről az elektromos

kéziszerszám lábrészébe, amíg az akkumulátor biztonságos

FIGYELEM OBJ_BUCH-832-003.book Page 112 Monday, January 16, 2012 3:04 PMMagyar | 113

Bosch Power Tools 2 609 140 904 | (16.1.12)

Forgásirány beállítása (lásd a „D” ábrát)

A 7 forgásirány-átkapcsoló az elektromos kéziszerszám

forgásirányának megváltoztatására szolgál. Ha a 8 be-/

kikapcsoló be van nyomva, akkor a forgásirányt nem lehet

Jobbra forgás: A csavarok becsavarásához és az

anyacsavarok meghúzásához tolja el ütközésig balra a 7

forgásirány-átapcsolót.

Balra forgás: Csavarok és anyák meglazításához, illetve

kihajtásához tolja el ütközésig jobbra a 7 forgásirány-

Az elektromos kéziszerszám üzembe helyezéséhez nyomja

be és tartsa benyomva a 8 be-/kikapcsolót.

A 9 lámpa kissé vagy egészen benyomott 8 be-/kikapcsoló

esetén kigyullad és hátrányos megvilágítás esetén

megvilágítja a munkaterületet.

Az elektromos kéziszerszám kikapcsolásához engedje el a 8

A fordulatszám beállítása

A bekapcsolt elektromos kéziszerszám fordulatszámát

a 8 be-/kikapcsoló különböző mértékű benyomásával

fokozatmentesen lehet szabályozni.

A 8 be-/kikapcsolóra gyakorolt enyhe nyomás alacsony

fordulatszámot eredményez. A nyomás növelésekor a

fordulatszám is megnövekszik.

Munkavégzési tanácsok

f Az elektromos kéziszerszámot csak kikapcsolt

készülék mellett tegye fel az anyacsavarra/a csavarra.

A forgó betétszerszámok lecsúszhatnak.

A forgatónyomaték az ütési időtartamtól függ. A legnagyobb

elért forgatónyomaték az egyes ütések által kifejtett egyedi

forgatónyomatékok összegéből áll. A berendezés a

legnagyobb forgatónyomatékot 6–10 másodperces ütési

időtartam elteltével éri el. Ezen idő eltelte után a meghúzási

nyomaték már csak minimális mértékben növekszik.

Az ütési időtartamot minden egyes kívánt meghúzási

nyomatékhoz külön meg kell határozni. A ténylegesen elért

meghúzási nyomatékot egy forgatónyomaték-kulccsal mindig

Kemény, rugós, vagy puha rögzítésű csavarkötések

Ha egy kísérletben megméri az ütéssorozat során elért

forgatónyomatékot, és a mért értékeket felviszi egy

grafikonra, akkor megkapja a forgatónyomaték-görbét. A

görbe magassága a legnagyobb elérhető forgatónyomatékot

jelzi, a görbe meredeksége pedig azt mutatja, mennyi idő alatt

lehet ezt a forgatónyomatékot elérni.

A forgatónyomaték-görbe a következő tényezőktől függ:

– A csavarok/anyák szilárdsága

– Az alátét típusa (tárcsa, tányérrúgó, tömítés)

– A csavarkötéssel rögzítendő munkadarab anyagának

– A csavarkötésnél alkalmazott kenőanyag tulajdonságai

Ennek megfelelően a következő alkalmazási eseteket lehet

– Kemény rögzítés akkor alakul ki, ha fémet fémhez

csavaroznak és alátéttárcsát használnak. A berendezés a

legnagyobb forgatónyomatékot viszonylag rövid ütési idő

alatt eléri (meredek jelleggörbe). A feleslegesen hosszú

ütési idő csak árt a berendezésnek.

– Rugózó rögzítés akkor alakul ki, ha fémet fémhez

csavaroznak, de alátétként rugós gyűrűt vagy tányérrúgót

használnak, vagy támcsavarok vagy kúpos ülésű

csavarok/anyák vagy hosszabbítók kerülnek alkalmazásra.

– Puha rögzítésről akkor beszélhetünk, ha például fémet

fához csavaroznak, vagy alátétként ólom- vagy

fiberalátétet használnak.

Rugózó, illetve puha rögzítésnél a legnagyobb meghúzási

nyomaték kisebb mint kemény rögzítésnél. Ilyenkor ezen kívül

lényegesen nagyobb ütési időre van szükség.

A maximális csavar meghúzási nyomatékok irányértékei

Nm-ben megadott adatok, az értékek a megfeszített keresztmetszet alapján, a folyási határ 90%-ának kihasználásával kerültek

= 0,12 súrlódási tényező mellett). A ténylegesen elért meghúzási nyomatékot egy forgatónyomaték-kulccsal

mindig ellenőrizni kell.

Szilárdsági osztályok a

Standard csavarok Nagy szilárdságú

OBJ_BUCH-832-003.book Page 113 Monday, January 16, 2012 3:04 PM114 | Magyar 2 609 140 904 | (16.1.12) Bosch Power Tools Tippek

Ha nagyobb, hosszabb csavarokat akar kemény anyagba

becsavarozni, akkor célszerű a menet magátmérőjének

megfelelő, a csavar hosszúságának

-át kitevő megfelelő

hosszúságú furatot előfúrni.

Megjegyzés: Ügyeljen arra, hogy ne juthassanak be

fémrészecskék az elektromos kéziszerszám belsejébe.

A 4 övtartó csat segítségével az elektromos kéziszerszámot

például felakaszthatja egy hevederre. Ekkor mindkét keze

szabad, és az elektromos kéziszerszám mindig rendelkezésre

Tájékoztató az akkumulátor optimális kezeléséhez

Óvja meg az akkumulátort a nedvességtől és a víztől.

Az akkumulátort csak a 0 °C... 50 °C hőmérséklet

tartományban szabad tárolni. Ne hagyja például az

akkumulátort nyáron egy gépjárműben.

Időnként tisztítsa meg az akkumulátor szellőzőrését egy puha,

tiszta és száraz ecsettel.

Ha az akkumulátor feltöltése után a készülék már csak

lényegesen rövidebb ideig üzemeltethető, akkor az

akkumulátor elhasználódott és ki kell cserélni.

Vegye figyelembe a hulladékba való eltávolítással kapcsolatos

Karbantartás és szerviz

Karbantartás és tisztítás

f Az elektromos kéziszerszámon végzendő minden

munka (például karbantartás, szerszámcsere, stb.)

megkezdése előtt, valamint szállításhoz és tároláshoz

vegye ki az akkumulátort az elektromos kéziszerszám-

ból. Ellenkező esetben a be-/kikapcsoló véletlen

megérintésekor bekapcsolódó készülék sérüléseket

f Tartsa mindig tisztán az elektromos kéziszerszámot és

annak szellőzőnyílásait, hogy jól és biztonságosan

A szénkefék kicserélése (lásd az „E” ábrát)

2 – 3 havonta ellenőrizze a szénkefék hosszát– és szükség

esetén cserélje ki mindkét szénkefét.

Sohasem szabad csak egy szénkefét kicserélni!

Megjegyzés: Csak a Boschnál kapható, az Ön

berendezéséhez előirányozott szénkeféket használja.

– Lazítsa ki egy megfelelő csavarhúzóval a 16 sapkákat.

– Cserélje ki a rugók nyomása alatt álló 15 szénkeféket és

ismét csavarja be a sapkákat.

Ha az elektromos kéziszerszám a gondos gyártási és

ellenőrzési eljárás ellenére egyszer mégis meghibásodna,

akkor a javítással csak Bosch elektromos kéziszerszám-

műhely ügyfélszolgálatát szabad megbízni.

Ha kérdései vannak, vagy pótalkatrészeket akar megrendelni,

okvetlenül adja meg az elektromos kéziszerszám

típustábláján található 10-jegyű cikkszámot.

Vevőszolgálat és tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával,

valamint a pótalkatrészekkel kapcsolatos kérdésekre szívesen

válaszol. A tartalékalkatrészekkel kapcsolatos robbantott ábrák

és egyéb információ a következő címen találhatók:

A Bosch Vevőszolgálat szívesen segít Önnek, ha a termékek és

tartozékok vásárlásával, alkalmazásával és beállításával

kapcsolatos kérdései vannak.

A benne található lithium-ionos-akkumulátorokra a veszélyes

árukra vonatkozó előírások érvényesek. A felhasználók az

akkumulátorokat a közúti szállításban minden további nélkül

Ha az akkumulátorok szállításával harmadik személyt (például:

légi vagy egyéb szállító vállalatot) bíznak meg, akkor figyelembe

kell venni a csomagolásra és a megjelölésre vonatkozó

különleges követelményeket. Ebben az esetben a küldemény

előkészítésébe be kell vonni egy veszélyes áru szakembert.

Csak akkor küldje el az akkumulátort, ha a háza nincs

megrongálódva. Ragassza le a nyitott érintkezőket és

csomagolja be úgy az akkumulátort, hogy az a csomagoláson

belül ne mozoghasson.

Vegye figyelembe az adott országon belüli, az előbbieknél

esetleg szigorúbb helyi előírásokat.

Az elektromos kéziszerszámokat, az

akkumulátorokat, a tartozékokat és a csomagolást a

környezetvédelmi szempontoknak megfelelően kell

újrafelhasználásra előkészíteni.

Ne dobja ki az elektromos kéziszerszámokat és az

akkumulátorokat/elemeket a háztartási szemétbe!

Csak az EU-tagországok számára:

Az elhasznált villamos és elektronikus

berendezésekre vonatkozó 2002/96/EK

európai irányelvnek és az elromlott vagy

elhasznált akkumulátorokra/elemekre

vonatkozó 2006/66/EK európai

irányelvnek megfelelően a már nem

használható akkumulátorokat/elemeket külön össze kell

gyűjteni és a környezetvédelmi szempontoknak megfelelően

kell újrafelhasználásra leadni.

Akkumulátorok/elemek:

Kérjük vegye figyelembe az „Szállítás”

fejezetben, a 114 oldalon leírtakat.

A változtatások joga fenntartva.

OBJ_BUCH-832-003.book Page 114 Monday, January 16, 2012 3:04 PMÐóññêèé | 115 Bosch Power Tools 2 609 140 904 | (16.1.12) Ðóññêèé
