HASZNÁLATI ÚTMUTATÓ GSR 18 VEC TE Professional BOSCH

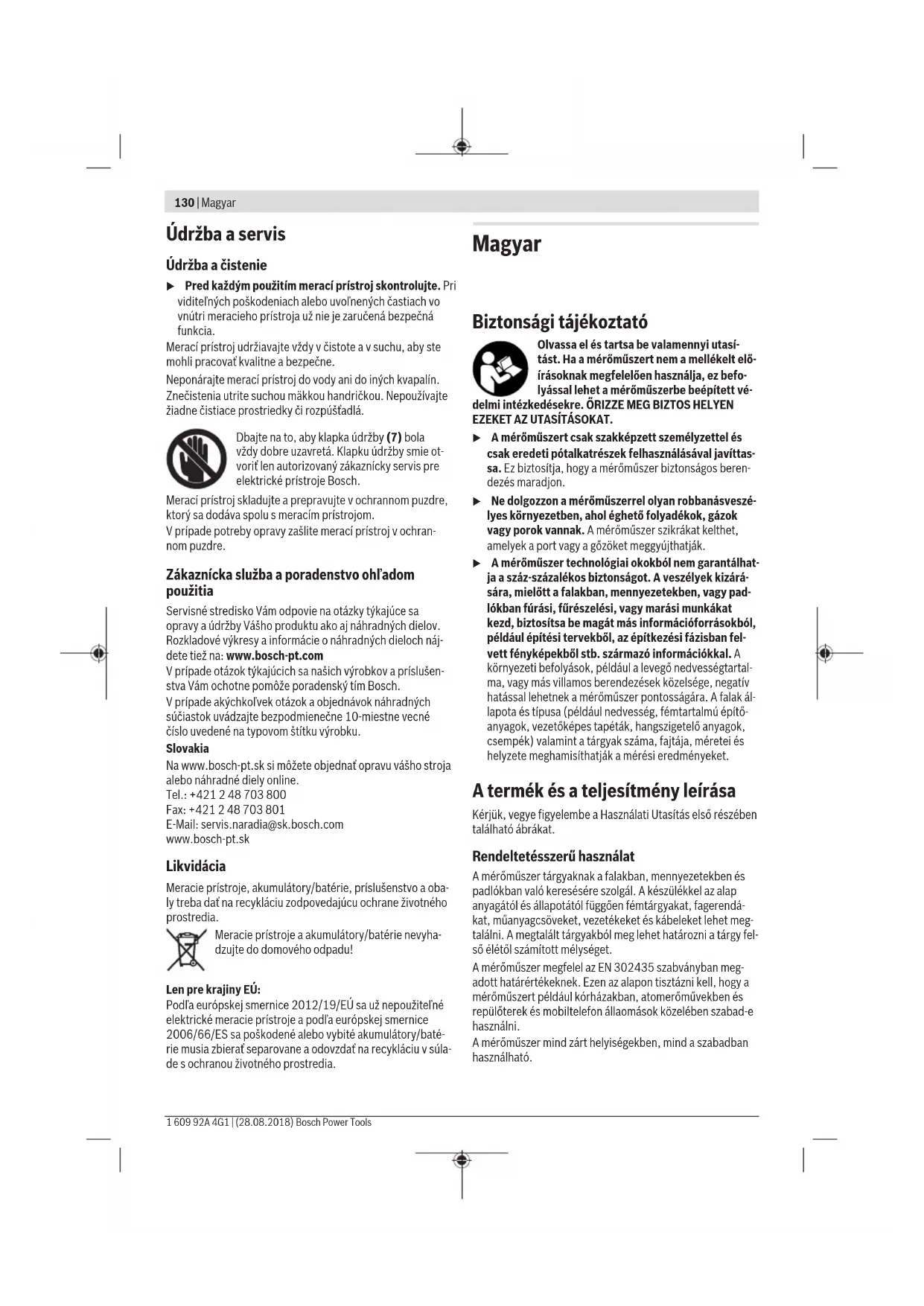

hu Eredeti használati utasítás

Biztonsági tájékoztató

Olvassa el és tartsa be valamennyi utasí-

tást. Ha a mérőműszert nem a mellékelt elő-

írásoknak megfelelően használja, ez befo-

lyással lehet a mérőműszerbe beépített vé-

delmi intézkedésekre. ŐRIZZE MEG BIZTOS HELYEN EZEKET AZ UTASÍTÁSOKAT. u A mérőműszert csak szakképzett személyzettel és csak eredeti pótalkatrészek felhasználásával javíttas-

sa. Ez biztosítja, hogy a mérőműszer biztonságos beren-

dezés maradjon. u Ne dolgozzon a mérőműszerrel olyan robbanásveszé- lyes környezetben, ahol éghető folyadékok, gázok

vagy porok vannak. A mérőműszer szikrákat kelthet,

amelyek a port vagy a gőzöket meggyújthatják. u A mérőműszer technológiai okokból nem garantálhat- ja a száz-százalékos biztonságot. A veszélyek kizárá-

sára, mielőtt a falakban, mennyezetekben, vagy pad-

lókban fúrási, fűrészelési, vagy marási munkákat

kezd, biztosítsa be magát más információforrásokból,

például építési tervekből, az építkezési fázisban fel-

vett fényképekből stb. származó információkkal. A

környezeti befolyások, például a levegő nedvességtartal-

ma, vagy más villamos berendezések közelsége, negatív

hatással lehetnek a mérőműszer pontosságára. A falak ál-

lapota és típusa (például nedvesség, fémtartalmú építő-

anyagok, vezetőképes tapéták, hangszigetelő anyagok,

csempék) valamint a tárgyak száma, fajtája, méretei és

helyzete meghamisíthatják a mérési eredményeket.

A termék és a teljesítmény leírása

Kérjük, vegye figyelembe a Használati Utasítás első részében

Rendeltetésszerű használat

A mérőműszer tárgyaknak a falakban, mennyezetekben és

padlókban való keresésére szolgál. A készülékkel az alap

anyagától és állapotától függően fémtárgyakat, fagerendá-

kat, műanyagcsöveket, vezetékeket és kábeleket lehet meg-

találni. A megtalált tárgyakból meg lehet határozni a tárgy fel-

ső élétől számított mélységet.

A mérőműszer megfelel az EN 302435 szabványban meg-

adott határértékeknek. Ezen az alapon tisztázni kell, hogy a

mérőműszert például kórházakban, atomerőművekben és

repülőterek és mobiltelefon állaomások közelében szabad-e

A mérőműszer mind zárt helyiségekben, mind a szabadban

használható.Az ábrázolásra kerülő komponensek

Az ábrázolt alkatrészek sorszámozása megfelel a mérőmű-

szer ábrájának az ábrákat tartalmazó oldalon.

Jelölési segédvonal fent

Jelölési segédvonal a bal, illetve jobb oldalon

Akkumulátorfiókfedél

Az akkumulátorfiókfedél reteszelése

Kijelölő gomb a jobb oldalon

Kijelölő gomb a bal oldalon

Hangjelzés kijelzése

Érzékelő tartomány kijelzése

Már megvizsgált terület

Még meg nev vizsgált terület

(g) Külső élek, a (3) bal, illetve jobb oldali jelölési segéd-

Fekete: megtalált tárgy az érzékelő tartományban

Szürke: megtalált tárgy az érzékelő tartományon kí-

(k) Középvonal, megfelel a (1) jelölési segédvonalnak

A tárgy mélységének kijelzése

A tárgy anyagának kijelzése

Feszültség alatt álló vezetékek kijelzése

Univerzális iránybemérő

D-tect 150 SV Rendelési szám

Mérési pontosság a tárgy közepé-

A kijelzett tárgymélység pontosságab

Univerzális iránybemérő

– száraz betonban ±5mm

– nedves betonban ±10mm

Két szomszédos tárgy legkisebb tá-

Üzemi hőmérséklet –10 °C...+50 °C Tárolási hőmérséklet –20 °C...+70 °C Radarérzékelő

– Üzemi frekvencia tartomány 2200–5500 MHz

– Max. adóteljesítmény. 0,01mW Induktív érzékelő

– Üzemi frekvencia tartomány 5,9–6,1kHz

– Max. mágneses mező erősség

max. használati magasság a vonat-

koztatási magasság felett

A levegő max. relatív nedvességtar-

Szennyezettségi fok az

Akkumulátorok 4×1,2V HR6(AA)

– Elemek (alkáli-mangán) 5 óra

– Akkumulátorok (2500mAh) 7 óra

Súly az „EPTA‑Procedure

01:2014” (2014/01 EPTA‑eljárás)

Méretek (hosszúság × szélesség ×

Védelmi osztály IP 54 (por és fröccsenő

víz ellen védett kivitel)

B) a tárgy méreteitől és fajtájától, valamint az alap anyagától és ál-

C) Csak egy nem vezetőképes szennyezés lép fel, ámbár időnként a

harmatképződés következtében ideiglenesen egy nullától eltérő

vezetőképességre is lehet számítani.

A mérőműszerét a típustáblán található (8) gyári számmal lehet egy-

értelműen azonosítani. u A mérési eredmény pontossága és az észlelési mély- ség rossz felületű alap esetén rosszabb lehet.

A vevőkészülék teszteléséhez, amely egy zavaró jelnek a mé-

rőműszerre való befolyását ellenőrzi, az ETSITS103361

Bosch Power Tools 1 609 92A 4G1 | (28.08.2018)132 | Magyar

1 609 92A 4G1 | (28.08.2018) Bosch Power Tools

(V1.1.1) 9.4.1 fejezetében d = 60 mm tárgymélységhez

meghatározott teljesítménykritérium és teljesítményszint ke-

A zavartűrési tesztben a teljesítményhez a következő kritéri-

um kerül alkalmazásra:

Bizonyos meghatározott körülmények között (például elekt-

rosztatikus kisülés vagy elektromágneses mezők jelenléte) a

mérési eredmények külső befolyás alatt állhatnak, az aktuális

mérési eredmények elveszhetnek és szükségessé válhat a

mérőműszer teljes visszaállítása, ehhez el kell távolítani,

majd ismét be kell helyezni a mérőműszerbe az elemeket.

Az elemek behelyezése/kicserélése

A mérőműszer üzemeltetéséhez alkáli-mangán elemek vagy

akkumulátorok alkalmazását javasoljuk.

A (4) elemfiók fedelének felnyitásához nyomja meg a (5) re-

teszelést a nyíl által jelzett irányba és vegye le az elemfiók fe-

delét. Tegye be az elemeket, illetve az akkumulátorokat.

Ügyeljen az elemfiókban található ábrára, amely a helyes po-

A (b) elem-kijelzés a (16) kijelző felső állapotsorában az ele-

mek, illetve akkumulátorok töltési szintjét mutatja.

Megjegyzés: Ügyeljen az elemszimbólum változásaira, hogy

időben kicserélje az elemeket,, illetve akkumulátorokat.

Please change batteries

Ha a (16) kijelzőn megjelenik

a <Please change batteri-

es> (Kérjük cserélje ki az

elemeket) figyelmeztető jel-

zés, a beállítások mentésre

kerülnek és a mérőműszer au-

tomatikusan kikapcsolódik.

Mérésekre már nincs lehetőség. Cserélje ki az elemeket, il-

letve akkumulátorokat.

Az elemek, illetve az akkumulátorok kicseréléséhez nyomja

meg egy elem/egy akkumulátor hátsó végét, amint az az

elemfiók fedelén található ábrán látható (1.). Az elem/akku-

mulátor első vége ekkor elválik az elemfióktól (2.), így az ele-

met, illetve az akkumulátort könnyen ki lehet venni.

Mindig valamennyi elemet, illetve akkumulátort egyszerre

cserélje ki. Csak egy azonos gyártó cég azonos kapacitású

elemeit vagy akkumulátorait használja.

u Vegye ki az elemeket, illetve az akkumulátorokat a

mérőműszerből, ha azt hosszabb ideig nem használja.

Az elemeke és akkumulátorok egy hosszabb tárolás során

korrodálhatnak, és maguktól kimerülhetnek.

u Óvja meg a mérőműszert a nedvességtől és a közvet-

len napsugárzás behatásától.

u Ne tegye ki a mérőműszert szélsőséges hőmérsékle-

teknek vagy hőmérsékletingadozásoknak. Nagyobb

hőmérsékletingadozások esetén várja meg, amíg a hő-

mérséklete kiegyenlítődik, mielőtt bekapcsolná. Szél-

sőséges hőmérsékletek vagy hőmérsékletingadozások

esetén a mérőműszer és a kijelzés pontossága csökken-

u A mérőműszer hátoldalán a (9) érzékelő tartomány-

ban ne tegyen fel öntapadó címkéket vagy táblákat. A

fémtáblák különösen erősen befolyásolják a mérési ered-

u Az adókészülékek, mint például WLAN, UMTS, repülő-

téri radar, adóoszlopok vagy mikrohullámú adókészü-

lékek a mérőműszer közelebbi környezetében befo-

lyással lehetnek a mérési funkcióra.

u A mérési eredményekre a mérési elv következtében

bizonyos környezeti feltételek befolyással lehetnek.

Ide tartoznak például a olyan berendezések közel vol-

ta, amelyek erős elektromos, mágneses vagy elektro-

mágneses tereket hoznak létre, nedvesség, fémtartal-

mú építőanyagok, alumíniummal kasírozott hangszi-

getelő anyagok valamint vezetőképes tapéták vagy

csempék. Ezért a falakban, mennyezetekben vagy pad-

lókban végzendő fúrás, fűrészelés vagy marás megkezdé-

se előtt nézzen utána más információforrásokban (például

Működési mód (lásd a B ábrát)

A mérőműszerrel a (9) érzé-

kelő tartomány alatti területet

az A mérési irányban a kijel-

zett mérési mélységig lehet

megvizsgálni. Mérésre csak

akkor van lehetőség, ha a mé-

rőműszertt a B irányban moz-

gatják és a mérési szakasz

legalább 10cm. A mérőmű-

szert mindig egyenes vonal-

ban mozgassa és nyomja

kissé hozzá a falhoz, hogy a

kerekek biztosan érintkez-

zenek a fallal. A készülék

olyan tárgyakat ismer fel,

amelyek anyaga különbözik a fal anyagától. A kijelzőn a

tárgy mélysége és, ha lehetséges, a tárgy anyaga is kijel-

Az optimális eredmények eléréséhez a mérési szakasznak

leglább 40 cm hosszúságúnak kell lennie és a mérőműszert

lassan kell az egész vizsgálandó felület felett mozgatni. A mű-

szer működési elve következtében a műszerrel megbízható-

an olyan tárgyak felső élét lehet megtalálni, amelyek merőle-

gesek a mérőműszer mozgásirányára.

Ezért a vizsgálandó területen haladjon át váltakozva ke-

Ha a falban egymás fölött több tárgy helyezkedik el, a kijel-

zőn az a tárgy kerül kijelzésre, amely a legközelebb van a fal-

A megtalált tárgyaknak a (16) kijelzőn kijelzett tulajdonságai

eltérhetnek a tárgy tényleges tulajdonságaitól. Mindenek

előtt az igeny vékony tárgyak a kijelzőn vastagabbként kerül-

nek kijelzésre. Nagyobb, hengeres tárgyak (pl. műanyag-vagy vízcsövek) a kijelzőn vékonyabban jelenhetnek meg,

Megtalálható tárgyak

– Műanyagcsövek (pl. műanyag vízcsövek, pl. padló- és fal-

fűtés stb., legalább 10mm átmérővel, üres csövek leg-

alább 20mm átmérővel)

– Elektromos vezetékek (függetlenül attól, hogy feszültség

alatt állnak-e vagy nem)

– Háromfázisú váltakozó áramú vezetékek (pl. egy kályha

– Alacsony feszültségű vezetékek (pl. csengő, telefon)

– Fémcsövek, -rudak, -tartók különböző fémekből (pl. acél,

vörösréz, alumínium)

– Könnyűszerkezetes falakban

– Olyan felületek, mint vakolat, csempe, tapéták, parketta,

– Fa és gipszkarton mögött

Különleges mérési esetek

Hátrányos körülmények esetén a mérési eredményre a méré-

si elv következtében a következők is befolyással lehetnek:

– Üres műanyagcsövek és fagerendák üreges falakban és

könnyűszerkezetes falakban

– Olyan tárgyak, amelyek ferdén vannak a falban elhelyezve

– Üregek egy falban; ezek tárgyként is kijelzésre kerülhet-

– Olyan készülékek közelében, amelyek erős mágneses

vagy elektromágneses mezőket hoznak létre, például mo-

biltelefon állomások vagy generátorok

Be- és kikapcsolás u A mérőműszer bekapcsolása előtt gondoskodjon ar- ról, hogy a (9) érzékelő tartomány ne legyen nedves.

Szükség esetén dörzsölje szárazra egy kendővel a mérő-

műszert. u Ha a mérőműszer előzőleg egy erős hőmérsékletválto- zásnak volt kitéve, akkor a bekapcsolás előtt várja

meg, amíg a hőmérséklete egy stabil értékre áll be.

– A mérőműszer bekapcsolásához nyomja meg a (15) Be-/

Ki-gombot vagy a (11) indítógombot.

– A (17) LED zöld színben világít és a (16) kijelzőn 4 má-

sodpercre megjelenik a startképernyő.

– Ha a mérőműszerrel nem hajtanak végre semmiféle mé-

rést és nem is nyomnak meg egy gombot sem, akkor a

mérőműszer 5perc elteltével ismét automatikusan kikap-

csolódik. A Beállítások menüben be lehet állítani ezt a

<Cut-off time> (Kikapcsolási idő) időt (lásd „<Cut-off

time> (Kikapcsolási idő)”, Oldal136).

– A mérőműszer kikapcsolásához nyomja meg a (15) Be-/

– A mérőműszer kikapcsolásakor a menükben fennálló ösz-

sze beállítás mentésre kerül.

A hangjelzés be-/kikapcsolása

A (13) hangjelzés gombbal a hangjelzést be, illetve ki lehet

kapcsolni. A Beállítások menüben a <Tone signal> (Hang-

jelzés) almenüben be lehet állítanik a jelek fajtáját (lásd

„<Tone signal> (Hangjelzés)”, Oldal136).

Kapcsolja be a mérőműszert. A (16) kijelzőn megjelenik a

standard kijelző képernyő.

Concrete Universal Prev. NextSensor 0 cm 0 cm

Tegye fel a mérőműszert a falra és mozgassa el a megfelelő

irányban (lásd „Működési mód (lásd a B ábrát)”, Oldal132)

a fal felett. A mérési eredmények a minimális, 10 cm hosszú

mérési szakasz megtétele után megjelennek a (16) kijelzőn.

Korrekt mérési eredmények eléréséhez mozgassa a mérő-

műszert lassan a falban gyanított egész tárgy felett.

Ha a mérőműszert mérés közben leemeli a falról vagy több

mint 2 percig nem hajt végre kezelési lépést(mozgatás gomb

megnyomása), az utolsó mérési eredmény a kijelzőn megma-

rad. A (c) mérési tartomány kijelzésén megjelenik a <Hold>

(Fenntartás) üzenet. Ha ismét felhelyezi a falra mérőmű-

szert és azt tovább mozgatja, vagy megnyomja a (11) indító-

gombot, a mérés újra kezdődik.

Ha a (17) LED piros színben világít, az érzékelő tartomány-

ban egy tárgy található. Ha a (17) LED zöld színben világít,

az érzékelő tartományban nem található tárgy. Ha a (17)

LED piros színben villog, az érezékelő tartományban egy fe-

szültség alatt álló tárgy található. u Mielőtt egy falban fúrna, fűrészelne vagy marna, még más információforrások használatával is biztosítsa be

magát a veszélyek ellen. Mivel a mérési eredményekre a

környezeti hatások vagy a fal minősége befolyással lehet-

nek, annak ellenére is fennállhat egy veszély, hogy a ké-

Magyar | 133 Bosch Power Tools 1 609 92A 4G1 | (28.08.2018)134 | Magyar

1 609 92A 4G1 | (28.08.2018) Bosch Power Tools

szülék az érzékelési tartományban nem jelez tárgyat (a

(17) LED zöld színben világít.

Kijelző elemek (lásd aA ábrát)

Ha egy tárgy található az érzékelő alatt, a (c) az rzékelő tarto-

mánybana kijelzés. A tárgy méreteitől és mélységétől függő-

en lehetőség áll fenn a tárgy anyagának felismerésére is. A

(l) tárgymélység, a fal felületétől a megtalált tárgy felső pere-

méig, az állapotsorban kerül kijelzésre.

Megjegyzés: Mind a (l) tárgymélység, mind a tárgy anyaga

tulajdonságának(m) kijelzése az érzékelő alatti, fekete szín-

ben ábrázolt tárgyra vonatkozik.

A (m) tárgy anyagának kijelzése a következő tulajdonságo-

kat képes ábrázolni:

nem mágneses, de fémes, pl. vörösrézcső

nem fémes, pl. fa- vagy műanyag

az anyag tulajdonsága ismeretlen

A (n) feszültség alatt álló tárgy kijelzése a következő tulaj-

donságokat képes ábrázolni:

– feszültség alatt áll

Megjegyzés: a feszültség alatt álló tárgyaknál to-

vábbi tulajdonságok nem kerülnek kijelzésre.

nem egyértelmű, hogy feszültség alatt áll-e vagy

Megjegyzés: háromfázisú váltakozó áramú vezetékeket a

mérőműszer bizonyos esetekben nemi fel feszültség alatt ál-

A „feszültség alatt áll“ tulajdonság meghatározása magas re-

latív nedvességtartalmú levegő (>50%) esetén erősen korlá-

A tárgyak lokalizálása

A tárgyak lokalizálásához elegendő egyszer végighaladni a

Ha nem talált tárgyat, akkor ismételje meg a mozgást az ere-

deti mérési irányra merőleges irányban (lásd „Működési mód

(lásd a B ábrát)”, Oldal132).

Ha pontosan lokalizálni akar egy tárgyat és meg akarja jelölni

a helyét, akkor mozgassa el a mérőműszert a mérési szakasz

Ha például, mint a példában, egy tárgy központosan a (k) kö-

zépvonal alatt jelenik meg a (16) kijelzőn, akkor a (1) felső

jelölési segédvonal segítségével fel lehet vinni egy durva je-

let. Ez a jel azonban csak akkor pontos, ha egy pontosan füg-

gőleges irányban elhelyezkedő tárgyról van szó, mivel az ér-

zékelő tartomány valamivel a felső jelölési segédvonal alatt

A tárgy helyzetének a falra való pontos felrajzolásához moz-

gassa el a mérőműszert balra vagy jobbra, amíg a megtalált

tárgy az egyik külső él alá kerül. Ha a (16) kijelzőn a megta-

lált tárgy például központosan a (g) szaggatott jobb oldali vo-

nal alatt kerül kijelzésre, akkor azt a (3) jobb oldali jelölési

segédvonal segítségével pontosan fel lehet rajzolni.

Egy a falban megtalált tárgy pontos elhelyezkedésének meg-

határozásához egymás után végig kell haladni a mérőműszer-

rel több, egymáshoz képest eltolt mérési szakaszon (lásd a I

ábrát) (lásd „Példák mérési eredményekre”, Oldal136). Je-

lölje be, majd kösse össze egymással a mindenkori mérési

A (11) indítógomb megnyomásával bármikor ki lehet törölni

a megtalált tárgyak kijelzését és el lehet indítani egy új mé-

Átkapcsolás az üzemmódok között

A (10) és(12) kijelölőgombbal át lehet kapcsolni a különbö-

ző üzemmódok között.

– Nyomja meg röviden a (10) kijelölő gombot, hogy kijelölje

a következő üzemmódot.

– Nyomja meg röviden a (12) kijelölő gombot, hogy kijelölje

Az üzemmódok kiválastásával a mérőműszert a különböző

falanyagoknak megfelelően lehet beállítani. A mindenkori be-

állítást a (h) üzemmód kijelzőről lehet leolvasni.

<Concrete Universal> (Univerzális beton) (előre

A <Concrete Universal> (Univerzális beton) univerzális

üzemmód téglafalakban vagy betonban a legtöbb alkalma-

záshoz megfelelő. Itt műanyag- és fémtárgyak, valamint

elektromos vezetékek kerülnek kijelzésre. A téglafalak üre-

ges szerkezeteit és a 2 cm átmérő alatti üres műanyag csöve-

ket a készülék esetleg nem jelzi. A maximális mérési mélység

<Concrete Wet> (Nedves beton)

A <Concrete Wet> (Nedves beton) üzemmód külön a ned-

ves betonban való alkalmazásokra szolgál. Itt betonvas, mű-

anyag- és fémcsövek, valamint elektromos vezetékek kerül-

nek kijelzésre. Ebben az üzemmódban a feszültség alatt álló

és a feszültségmentes tárgyakat nem lehet megkülönböztet-

ni. A maximális mérési mélység 6cm.

Kérjük vegye tekintetbe, hogy a betonnak a teljes kiszáradás-

hoz több hónapra is szüksége van.<Concrete Special> (Különleges beton)A <Concrete Special> (Különleges beton) üzemmód speci-ális a vasbetonban mélyen fekvő tárgyak keresésére szolgál.Itt betonvas, műanyag- és fémcsövek, valamint elektromosvezetékek kerülnek kijelzésre. A maximális mérési mélység15cm.Ha túl sok tárgy kerül kijelzésre, akkor lehet, hogy pontosanegy betonacél mentén halad végig a mérőműszerrel. Ebbenaz esetben tolja el néhány centiméterre a mérőműszert éspróbálja meg még egyszer.<Panel heating> (Felületi fűtés)A <Panel heating> (Felületi fűtés) üzemmód speciálisan afém-, fémkeverék- és vízzel töltött műanyagcsövek, valamintelektromos vezetékek felismerésére alkalmas. Az üres mű-anyagcsövek nem kerülnek kijelzésre. A maximális mérésimélység 8cm.<Drywall> (Szárazépítészet)A <Drywall> (Szárazépítészet) üzemmód fagerendák, fém-állványok és elektromos vezetékek szárazépítészeti falakban(fa, gipszkarton stb.) felismerésére alkalmas. A teli mű-anyagcsövek és a fagerendák azonos módon kerülnek kijel-zésre. Az üres műanyagcsövek nem kerülnek kijelzésre. Amaximális mérési mélység 8cm.<Metal> (Fém)A <Metal> (Fém) üzemmód fémtárgyak és feszültség alattálló vezetékek keresésére szolgál, ha a többi üzemmód a kü-lönböző falszcenáriókban nem szolgáltat kielégítő ered-ményt. Ezekben az esetekben a felismerési eredmények na-gyobbak, de kevésbé pontosak.A tárgyak megtalálhatóságát a levegő magas relatív nedves-ségtartalma (>50%) erősen csökkentheti.<Signal View> (Jel nézet)A <Signal View> (Jel nézet) üzemmód bármilyen anyagbanalkalmazható. Itt a mindenkori mérési helyzetben mért jel-erősség kerül kijelzésre. Ebben az üzemmódban az egymás-hoz közel fekvő tárgyakat pontosan lokalizálni lehet és akomplikáltab felépítményeket a jel lefolyása alapján jobbanmeg lehet becsülni.

A görbe extrémuma a (h) üzemmód kijelzés felett U-alakbankerül kijelzésre. Itt a tárgy mélysége, és amennyire lehetsé-ges a tárgy tulajdonságai kerülnek kijelzésre. A maximálismérési mélység 15cm.u A jel erősségéből nem lehet a tárgy mélységével kap-csolatos következtetéseket levonni. A kijelzési módok közötti átkapcsolás Megjegyzés: A kijelölési módok között valamennyi üzem-módban át lehet kapcsolni.Nyomja meg hosszabb időre a (10) vagy(12) kijelölő gom-bot, hogy átkapcsoljon a standard kijelző képernyőről a mé-terrúd-kijelzési módra.

A méterrúd-kijelző mód a példában ugyanazt a szituációt jel-zi, mint a D ábrán: három, egymástól azonos távolságban el-helyezkedő vasrúd. Méterrúd-kijelző üzemmódban meg le-het határozni a megtalált tárgyak közötti távolságokat.A (l) tárgymélységkijelzése alatt megjelenik a kezdőponttólmegtett mérési szakasz hossza, a példában 20,1cm.A (h) üzemmód kijelzés felett kisebb méretarányban háromtéglalap alakjában megjelenik a megtalált három tárgy ábrá-zolása.Megjegyzés: Mind a (l) tárgymélység, mind a tárgy anyagatulajdonságának(m) kijelzése az érzékelő alatti, fekete szín-ben ábrázolt tárgyra vonatkozik.A standard kijelző képernyőhöz való visszatéréshez nyomjameg rövid időre a (10) vagy(12) kijelölő gombot.Megjegyzés: Csak a kijelzés kerül átkapcsolásra, a mérésiüzemmód nem! Beállítások menü A Beállítások menü meghívásához nyomja meg (14) beállítá-si gombot.A menüből való kilépéshez nyomja meg a (11) indítógombot.Az ezen pillanatban fennálló beállítások átvételre kerülnek.Ekkor aktiválásra kerül a mérési eljáráshoz a standard kijelzőképernyő.Navigálás a menübenNyomja meg a (14) beállítási gomb, ha lefelé akarja görgetnia képernyőt.Az értékek kijelöléséhez nyomja meg a (10) és(12) kijelölőgombot:– A (10) kijelölő gombbal a jobb oldali, illetve a következőértéket lehet kijelölni.– A (12) kijelölő gombbal a bal oldali, illetve az előző érté-ket lehet kijelölni.Magyar | 135 Bosch Power Tools 1 609 92A 4G1 | (28.08.2018)136 | Magyar

1 609 92A 4G1 | (28.08.2018) Bosch Power Tools

A <Language> (Nyelv) menüben meg lehet változtatni a me-

nük nyelvét. Előre az <English> (Angol) van beállítva.

<Cut-off time> (Kikapcsolási idő)

A <Cut-off time> (Kikapcsolási idő) menüben bizonyos

időintervallumokat lehet beállítani, amelyek eltelte után a

mérőműszer automatikusan kikapcsol, ha nincs folyamatban

valamilyen mérési eljárás vagy beállítás. Az előre beállított

érték <5 min> (5 perc).

<Display illumination> (Kijelző megvilágítás)

A <Display illumination> (Kijelző megvilágítás) menüben

be lehet állítani azt az időtartamot, ameddig a (16) kijelző

meg van világítva. Az előre beállított érték <30 sec> (30 má-

<Brightness> (Fényerő)

A <Brightness> (Fényerő) menüben a kijelző megvilágítá-

sának fényerejét lehet beállítani. Az előre beállított érték a

<Tone signal> (Hangjelzés)

A <Tone signal> (Hangjelzés) menüben be lehet állítani

azokat az eseteket, amikor a mérőműszer kibocsát egy hang-

jelzést. Erre csak akkor van lehetőség, ha nem kapcsolta ki a

(13) hangjelzés gombbal a hangjelzést.

– Az előre beállított opció a <Wallobjects> (Fali tárgyak):

minden egyes gombnyomásnál felhangzik egy hangjelzés,

valamint minden olyan esetben is, ha a falban az érzékelő

tartományban egy tárgy található. Ezen felül feszültség

alatt álló vezetékek észlelése esetén felhangzik egy rövid

hangsorozattal egy figyelmeztető jel.

– A <Live wire> (Feszültség alatt álló vezeték) beállítás

esetén minden egyes gombnyomásnál felhangzik egy

hangjelzés, és feszültség alatt álló vezetékek észlelése

esetén egy a feszültség alatt álló vezetékre figyelmeztető

jel (rövid hangsorozat).

– A <Keyclick> (Gombkattanás) beállítás esetén csak a

gombnyomásoknál hangzik fel a hangjelzés.

<Defaultmode> (Standard üzemmód)

A <Defaultmode> (Standard üzemmód) menüben be lehet

állítani azt az üzemmódot, amely a mérőműszer bekapcsolás

után előre ki van jelölve. Előre itt a <Concrete Universal>

(Univerzális beton) üzemmód van beállítva.

Kibővített beállítások menü

A Kibővített beállítások menü megjelenítéséhez nyomja meg

kikapcsolt mérőműszer mellett egyidejűleg a (14) beállítási

gombot és a (15) be-/kikapcsoló gombot.

A menüből való kilépéshez nyomja meg a (11) indítógombot.

Ekkor aktiválásra kerül a mérési eljáráshoz a standard kijelző

képernyő és a beállítások átvételre kerülnek.

Nyomja meg a (14) beállítási gomb, ha lefelé akarja görgetni

Az értékek kijelöléséhez nyomja meg a (10) és(12) kijelölő

– A (10) kijelölő gombbal a jobb oldali, illetve a következő

értéket lehet kijelölni.

– A (12) kijelölő gombbal a bal oldali, illetve az előző érté-

ket lehet kijelölni.

<Device Info> (Készülék-infó)

A <Device Info> (Készülék-infó) menüben a mérőműszer-

rel kapcsolatos információk, például az <Operation Time>

(Üzemórák száma) kerül kijelzésre.

A <Restore Settings> (Beállítások visszaállítása) menü-

ben vissza lehet állítani a gyári beállításokat.

Példák mérési eredményekre

Megjegyzés: Az itt következő példákban a mérőműszeren a

hangjelzés be van kapcsolva.

Az érzékelő tartomány alatt elhelyezkedő tárgy méreteitől és

mélységétől függően nem lehet mindig minden kétséget kizá-

ró módon megállapítani, hogy az adott tárgy feszültség alatt

áll-e vagy nem. Ebben az esetben megjelenik a

lum a (n) kijelzésben.

Feszültség alatt álló vezeték (lásd aC ábrát)

Az érzékelő tartományban egy feszültség alatt álló fémtárgy,

pl. egy elektromos vezeték található. A tárgy mélysége

1,5cm. A mérőműszer azonnal kibocsátja a feszültség alatt

álló vezetékre figyelmeztető jelet, mihelyt az érzékelő felis-

meri az elektromos vezetéket.

Vasrúd (lásd aD ábrát)

Az érzékelő tartományban egy mágneses tárgy, pl. egy vas-

rúd található. Ettől balra és jobbra, az érzékelő tartományon

kívül, további tárgyak helyezkednek el. A tárgy mélysége

5,5cm. A mérőműszer kibocsát egy hangjelzést.

Vörösrézcső (lásd aE ábrát)

Az érzékelő tartományban egy fémtárgy, pl. egy vörösrézcső

található. A tárgy mélysége 4cm. A mérőműszer kibocsát

Műanyag- vagy fatárgy (lásd aF ábrát)

Az érzékelő tartományban egy nem fémből álló tárgy találha-

tó. Ez egy a felülethez közel fekvő műanyag- vagy fatárgy. A

mérőműszer kibocsát egy hangjelzést.

Kiterjedt felület (lásd aG ábrát)

Az érzékelő tartományban egy kiterjedt fémfelület, pl. egy

fémlemez található. Mélysége 2cm. A mérőműszer kibocsát

Sok, nem világos jel (lásdaH–I ábrát)

Ha a szokásos kijelző képernyőn nagyon sok tárgy kerül kijel-

zésre, akkor a fal feltehetően sok üreget tartalmaz. Kapcsol-

jon át a <Metal> (Fém) üzemmódra, hogy az üregek ábrázo-

lását messzemenően kiiktassa. Ha még mindig túl sok tárgy

kerül kijelzésre, akkor több, egymáshoz képest eltérő ma-

gasságú mérést kell végrehajtani és a falon meg kell jelölni a

kijelzett tárgyak helyét. Ha a jelek különböző magasságok-

ban helyezkednek el, valószínűleg üregekről van szó, az egy

vonalban található jelek ezzel szemben egy tárgyra utalnak.Hibák – okaik és elhárításuk módja

Hiba A hiba oka Hibaelhárítás

A mérőműszert nem lehet bekap-

Az elemek kiürültek Elemcsere

Az elemek téves polaríitással

Ellenőrizze az elemek helyes helyzetét

A mérőműszer be van kapcsolva

Vegy ki és ismét tegye be az elemeket

A mérőműszer túl meleg vagy túl

Várja meg, amíg a mérőműszer eléri a megengedett hő-

mérséklet tartományt

A kijelzőn megjelenik a <Slipping

Wheel> (Cúszó kerék) kijelzés

A kerék nem érintkezik a fallal.

Nyomja meg a (11) indítógombot és a mérőműszer moz-

gatásakor ügyeljen arra, hogy a két alsó kerék érintke-

zésben legyen a fallal; egyenetlen falak esetén tegyen

egy vékony kartonlapot a fal és a kerekek közé

A kijelzőn megjelenik a <Spee-

ding> (Túl gyors) kijelzés

A mérőműszert túl nagy sebes-

Nyomja meg a (11) indítógombot és a mérőműszert las-

san mozgassa a fal felett.

<Temperature over range> (Túl magas hőmér-

Várja meg, amíg a mérőműszer eléri a megengedett hő-

mérséklet tartományt

<Temperature under range> (Túl alacsony hő-

Várja meg, amíg a mérőműszer eléri a megengedett hő-

mérséklet tartományt

<Strong radio signal detected> (Zavaró rádióje-

A mérőműszer automatikusan kikapcsol. Hárítsa el, ha

lehetséges, a zavaró rádióhullámokat, például WLAN,

UMTS, repülőtéri radar, adóállomás vagy mikrohullám,

majd kapcsolja ismét be a mérőműszert.

Karbantartás és szerviz

Karbantartás és tisztítás

u Minden használat előtt ellenőrizze a mérőműszert. Ha

a mérőműszeren kívülről látható rongálódások észlelhe-

tők, vagy a belsejében meglazult alkatrészek vannak, a

mérőműszer biztonságos működését már nem lehet ga-

Tartsa mindig tisztán és szárazon a mérőműszert, hogy jól és

biztonságosan dolgozhasson.

Ne merítse bele a mérőműszert vízbe vagy más folyadékok-

A szennyeződéseket egy száraz, puha kendővel törölje le.

Tisztító- vagy oldószereket ne használjon.

Ügyeljen arra, hogy a karbantartási fedél(7)

mindig jól le legyen zárva. A karbantartási fe-

delet csak a Bosch elektromos kéziszerszá-

mok egy erre feljogosított vevőszolgálata

A mérőműszert csak az azzal együtt szállított védőtáskában

tárolja és szállítsa.

Ha javításra van szükség, a mérőműszert a védőtáskába cso-

Vevőszolgálat és alkalmazási tanácsadás

A vevőszolgálat a terméke javításával és karbantartásával,

valamint a pótalkatrészekkel kapcsolatos kérdésekre szíve-

sen válaszol. A pótalkatrészekkel kapcsolatos robbantott áb-

rák és egyéb információk a következő címen találhatók:

A Bosch Alkalmazási Tanácsadó Team a termékeinkkel és

azok tartozékaival kapcsolatos kérdésekben szívesen nyújt

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni,

okvetlenül adja meg a termék típustábláján található 10‑je-

A www.bosch-pt.hu oldalon online megrendelheti készüléké-

A mérőműszereket, akkumulátorokat/elemeket, a tartozéko-

kat és a csomagolóanyagokat a környezetvédelmi szempon-

toknak megfelelően kell újrafelhasználásra leadni.

Ne dobja ki a mérőműszereket és akkumulátoro-

kat/elemeket a háztartási szemétbe!

Csak az EU‑tagországok számára:

A 2012/19/EU európai irányelvnek megfelelően a már nem

használható mérőműszereket és a 2006/66/EK európai

irányelvnek megfelelően a már nem használható akkumuláto-

rokat/elemeket külön össze kell gyűjteni és a környezetvé-

delmi szempontoknak megfelelően kell újrafelhasználásra le-

Robert Bosch Power Tools GmbH igazolja, hogy a D‑tect150SV típusú rádióberendezés megfelel a 2014/53/EU

irányelvnek. Az EU-megfelelőségi nyilatkozat teljes szövege elérhető a következő internetes címen:

ru Сим Robert Bosch Power Tools GmbH заявляет, что радиооборудование типа D‑tect150SV соответствует
