NÁVOD NA OBSLUHU GSR 18 VEC TE Professional BOSCH

sk Pôvodný návod na použitie

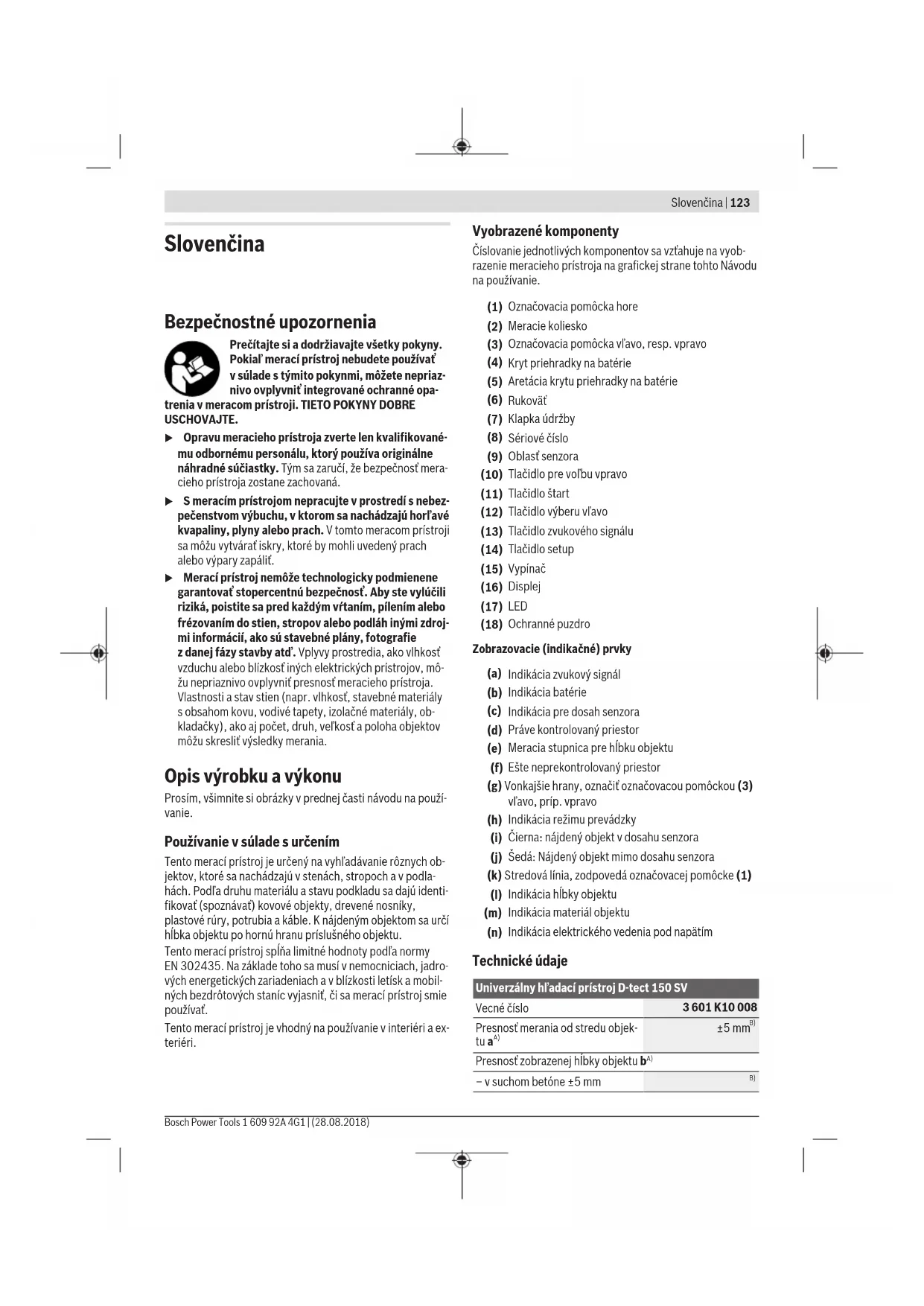

Slovenčina Stránka 123

Zkontrolujte správnou orientaci baterií.

Bezpečnostné upozornenia

Prečítajte si adodržiavajte všetky pokyny.

Pokiaľ merací prístroj nebudete používať

vsúlade stýmito pokynmi, môžete nepriaz-

nivo ovplyvniť integrované ochranné opa-

trenia vmeracom prístroji. TIETO POKYNY DOBRE USCHOVAJTE. u Opravu meracieho prístroja zverte len kvalifikované- mu odbornému personálu, ktorý používa originálne

náhradné súčiastky. Tým sa zaručí, že bezpečnosť mera-

cieho prístroja zostane zachovaná. u Smeracím prístrojom nepracujte vprostredí snebez- pečenstvom výbuchu, vktorom sa nachádzajú horľavé

kvapaliny, plyny alebo prach. Vtomto meracom prístroji

sa môžu vytvárať iskry, ktoré by mohli uvedený prach

alebo výpary zapáliť. u Merací prístroj nemôže technologicky podmienene garantovať stopercentnú bezpečnosť. Aby ste vylúčili

riziká, poistite sa pred každým vŕtaním, pílením alebo

frézovaním do stien, stropov alebo podláh inými zdroj-

mi informácií, ako sú stavebné plány, fotografie

zdanej fázy stavby atď. Vplyvy prostredia, ako vlhkosť

vzduchu alebo blízkosť iných elektrických prístrojov, mô-

žu nepriaznivo ovplyvniť presnosť meracieho prístroja.

Vlastnosti astav stien (napr. vlhkosť, stavebné materiály

sobsahom kovu, vodivé tapety, izolačné materiály, ob-

kladačky), ako aj počet, druh, veľkosť apoloha objektov

môžu skresliť výsledky merania.

Opis výrobku avýkonu

Prosím, všimnite si obrázky vprednej časti návodu na použí-

Používanie vsúlade surčením

Tento merací prístroj je určený na vyhľadávanie rôznych ob-

jektov, ktoré sa nachádzajú vstenách, stropoch avpodla-

hách. Podľa druhu materiálu astavu podkladu sa dajú identi-

fikovať (spoznávať) kovové objekty, drevené nosníky,

plastové rúry, potrubia akáble. Knájdeným objektom sa určí

hĺbka objektu po hornú hranu príslušného objektu.

Tento merací prístroj spĺňa limitné hodnoty podľa normy

EN302435. Na základe toho sa musí vnemocniciach, jadro-

vých energetických zariadeniach avblízkosti letísk amobil-

ných bezdrôtových staníc vyjasniť, či sa merací prístroj smie

Tento merací prístroj je vhodný na používanie vinteriéri aex-

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na vyob-

razenie meracieho prístroja na grafickej strane tohto Návodu

Označovacia pomôcka hore

Označovacia pomôcka vľavo, resp. vpravo

Tlačidlo pre voľbu vpravo

Tlačidlo výberu vľavo

Indikácia zvukový signál

Indikácia pre dosah senzora

Práve kontrolovaný priestor

Meracia stupnica pre hĺbku objektu

Ešte neprekontrolovaný priestor

(g) Vonkajšie hrany, označiť označovacou pomôckou (3)

Indikácia režimu prevádzky

Čierna: nájdený objekt vdosahu senzora

Indikácia hĺbky objektu

Indikácia materiál objektu

Indikácia elektrického vedenia pod napätím

Univerzálny hľadací prístroj D-tect 150 SV Vecné číslo

Presnosť merania od stredu objek-

Presnosť zobrazenej hĺbky objektu b

Minimálna vzdialenosť dvoch

Prevádzková teplota –10°C...+50°C Skladovacia teplota –20°C...+70°C Radarový senzor

– Pracovný frekvenčný rozsah 2200–5500MHz

– Vysielací výkon max. 0,01mW Indukčný snímač

– Pracovný frekvenčný rozsah 5,9–6,1kHz

– Max. magnetická intenzita poľa

Max. výška použitia nad referenč-

Relatívna vlhkosť vzduchu max. 90%

Stupeň znečistenia podľa

Rozmery (dĺžka× šírka× výška) 220x97x120mm

Druh ochrany IP 54 (chránené proti

prachu astriekajúcej

B) vzávislosti od veľkosti adruhu objektu ako aj od materiálu

C) Vyskytuje sa len nevodivé znečistenie, pričom sa však príleži-

tostne očakáva dočasná vodivosť spôsobená kondenzáciou.

Na jednoznačnú identifikáciu vášho meracieho prístroja slúži sériové

číslo (8) uvedené na typovom štítku. u Výsledok merania so zreteľom na presnosť ahĺbku vy- hľadávania môže byť pri nepriaznivých pomeroch

Pre test prijímača, pri ktorom sa kontroluje vplyv rušivého

signálu na merací prístroj, sa používa kritérium aúroveň vý-

konnosti, ktoré sú stanovené vETSITS103361 (V1.1.1)

kapitola 9.4.1 shĺbkou objektu d = 60mm.

Pre test odolnosti proti rušeniu sa používa nasledujúce krité-

Za určitých podmienok (napr. elektrostatické výboje alebo

pôsobenie elektromagnetických polí) môžu byť výsledky

merania ovplyvnené, môže dôjsť kstrate aktuálnych výsled-

kov merania amôže byť nutné merací prístroj resetovať vy-

bratím aopätovným vložením batérií.

Vkladanie/výmena batérií

Pri prevádzke tohto meracieho prístroja odporúčame použí-

vanie alkalicko-mangánových batérií alebo akumulátorových

Na otvorenie vrchného krytu priehradky na batérie (4) za-

tlačte aretačný mechanizmus (5) vsmere šípky aodoberte

vrchný kryt priehradky na batérie. Vložte batérie, resp. aku-

mulátory. Dávajte pritom pozor na správnu polaritu podľa vy-

batérie, príp. akumulátory včas vymenili.

Please change batteries

Ak sa objaví na displeji (16)

se change batteries> (Vy-

meňte batérie), nastavenia

sa zaistia amerací prístroj sa

automaticky vypne. Ďalšie

merania už nie sú možné. Vy-

meňte batérie, príp. akumulátory.

Aby ste vybrali batérie, príp. akumulátory, stlačte zadný

koniec batérie/akumulátora, ako je zobrazené na obrázku

krytu priehradky na batérie (1.). Predný koniec batérie/aku-

mulátora sa uvoľní zpriehradky na batérie (2.), takže baté-

ria, príp. akumulátor sa dá ľahko vybrať.

Vymieňajte vždy všetky batérie, resp. všetky akumulátorové

články súčasne. Pri jednej výmene používajte len batérie

jedného výrobcu avždy také, ktoré majú rovnakú kapacitu. u Ak merací prístroj dlhší čas nepoužívate, batérie, príp. akumulátory zneho vyberte. Počas dlhšieho skladova-

nia by mohli batérie alebo akumulátorové články korodo-

vať amohli by sa samočinne vybíjať.

Prevádzka u Merací prístroj chráňte pred vlhkom apred priamym slnečným žiarením. u Merací prístroj nevystavujte extrémnym teplotám alebo teplotným výkyvom. Vprípade väčších teplot-

ných výkyvov ho nechajte pred uvedením do prevádz-

ky zahriať. Vprípade extrémnych teplôt alebo veľkého

kolísania teploty môže nastať zníženie presnosti merania

aindikácie na displeji.

u Vdosahu senzora(9) na zadnej strane meracieho prí-

stroja neumiestňujte žiadne nálepky alebo štítky. Naj-

mä štítky zkovu ovplyvňujú výsledky merania.u Používanie alebo prevádzka vysielacích zariadení, na-

pr. WLAN, UMTS, letecký radar, vysielacia veža alebo

mikrovlny, vblízkom okolí môže ovplyvniť funkciu

u Výsledky merania môžu byť ovplyvnené určitými pod-

mienkami vokolitom prostredí. Je to dané princípom

fungovania prístroja. Ktýmto podmienkam patrí na-

príklad blízkosť prístrojov, ktoré vytvárajú silné

elektrické, magnetické alebo elektromagnetické

polia, vlhkosť, stavebné materiály sobsahom kovu,

izolačné materiály potiahnuté hliníkom, ako aj vodivé

tapety alebo dlaždice či obkladačky. Pred vŕtaním,

rezaním alebo frézovaním do stien, stropov alebo podláh

preto berte do úvahy aj iné zdroje informácií (napr.

Spôsob činnosti (pozri obrázok B)

Meracím prístrojom sa kon-

pohybu meracieho prístroja

vsmere pohybu B apri mini-

málnej dráhe merania 10cm.

Pohybujte meracím prí-

strojom vždy priamo ľah-

kým tlakom na stenu tak,

aby kolieska mali bezpečný

kontakt so stenou. Rozpoz-

najú sa objekty, ktoré sa lí-

displeji sa zobrazí hĺbka objektu aak je to možné, mate-

Optimálne výsledky sa docielia, keď je dráha merania mini-

málne 40cm ameracím prístrojom sa pomaly pohybuje po

celom skúmanom miestne. Prístroj spoľahlivo identifikuje na

základe svojej funkčnosti horné hrany objektov, ktoré sa na-

chádzajú priečne ksmeru pohybu meracieho prístroja.

Po skúmanej oblasti preto prechádzajte vždy krížom.

Ak sa vnejakej stene nachádza viac objektov nad sebou, na

displeji sa zobrazí ten objekt, ktorý sa nachádza najbližšie

kpovrchovej ploche.

Zobrazenie vlastností nájdených objektov na displeji (16) sa

môže líšiť od skutočných vlastností objektu. Predovšetkým

veľmi tenké objekty sa na displeji zobrazia hrubšie. Väčšie

valcovité predmety (napr. plastové alebo vodovodné rúry)

sa môžu zdať na displeji tenšie, ako sú vskutočnosti.

Detegovateľné objekty

– Plastové rúry (napríklad vodovodné plastové rúry ako rúr-

ky podlahového kúrenia alebo stenového vykurovania

apod. sminimálnym priemerom 10mm, prázdne rúrky

sminimálnym priemerom 20mm)

– Elektrické vedenia (bez ohľadu na to, či sa nachádzajú

pod napätím alebo nie)

– Vedenia trojfázového striedavého prúdu (napr. ksporá-

– Vedenia malého napätia (napr. zvonček, telefón)

– Kovové rúry, tyče, nosníky akéhokoľvek druhu (napr.

– Armovacie železo (stavebná oceľ)

– Vbetóne/vo vystuženom betón (železobetóne)

– Vmurive (tehla, pórobetón, keramzitový betón, pemza/

pemzbetón, murivo vápennopieskových tvárnic)

– Vstenách zľahkých stavebných materiálov

– Pod povrchmi ako omietka, obkladačky, tapety, parkety,

– Za dreveným materiálom, sadrokartónom

Zvláštne prípady merania

Nevhodné pomery môžu principiálne nepriaznivo ovplyvniť

– Viacvrstvové obloženie steny

– Prázdne plastové rúry adrevené nosníky vdutých pries-

toroch avstenách zľahkých stavebných materiálov

– Objekty, ktoré sa nachádzajú vstene umiestnené šikmo

– Vlhký materiál steny

– Kovové povrchové plochy

– Duté priestory, ktoré sa nachádzajú vstene; tieto môžu

byť indikované ako objekty

– Blízkosť prístrojov, ktoré vytvárajú magnetické alebo

elektromagnetické polia, napr. bezdrôtové základne

Uvedenie do prevádzky

u Pred zapnutím meracieho prístroja sa uistite, že ob-

lasť senzora (9) nie je vlhká. Vprípade potreby merací

prístroj utrite handrou.

u Ak bol merací prístroj vystavený veľkej zmene teplo-

ty, nechajte ho vtakomto prípade pred zapnutím tem-

perovať na teplotu prostredia, vktorom ho použijete.

– Merací prístroj zapnete stlačením vypínača (15) alebo

tlačidla štart (11).

– LED(17) sa rozsvieti nazeleno aúvodný obrázok sa obja-

ví na 4s na displeji (16).

– Keď nevykonávate meracím prístrojom žiadne meranie,

ani nestlačíte žiadne tlačidlo, merací prístroj sa po

5minútach automaticky opäť vypne. Vmenu nastavení

môžete tento čas <Cut-off time> (Doba vypnutia) zme-

niť (pozri „<Cut-off time> (Doba vypnutia)“, Strán-

– Keď chcete merací prístroj vypnúť, stlačte vypínač (15).

– Vprípade vypnutia meracieho prístroja zostanú zachova-

né všetky zvolené nastavenia vmenu.

Bosch Power Tools 1 609 92A 4G1 | (28.08.2018)126 | Slovenčina 1 609 92A 4G1 | (28.08.2018) Bosch Power Tools Zapnutie/vypnutie zvukového signálu

Tlačidlom zvukového signálu (13) môžete zvukový signál za-

pnúť alebo vypnúť. Vmenu nastavení môžete vpodmenu

<Tone signal> (Signálny zvuk) zvoliť druh signálov (pozri

„<Tone signal> (Signálny zvuk)“, Stránka128).

Priložte merací prístroj na stenu apohybujte ním vsmere po-

hybu (pozri „Spôsob činnosti (pozri obrázok B)“, Strán-

ka125) po stene. Výsledky merania sa zobrazia po minimál-

nej dráhe merania 10cm na displeji (16). Aby ste získali

korektné výsledky merania, pohybujte meracím prístrojom

úplne apomaly nad predpokladaným objektom vstene.

Keď odtiahnete počas merania merací prístroj od steny,

alebo keď ho nebudete obsluhovať dlhšie ako 2minúty (po-

hybovaním alebo stlačením niektorého tlačidla), zostane na

displeji zachovaný výsledok posledného merania. Na displeji

oblasti senzora (c) sa objaví hlásenie <Hold> (Držať). Keď

priložíte merací prístroj znova na stenu, pohybujte ním ďalej

alebo stlačte tlačidlo štart (11), meranie sa nanovo spustí.

Ak sa LED(17) rozsvieti načerveno, vdosahu senzora sa na-

chádza nejaký predmet. Ak sa LED(17) rozsvieti nazeleno,

vdosahu senzora sa nenachádza žiaden predmet. Ak

LED(17) bliká, vdosahu senzora sa nachádza predmet pod

napätím. u Pred vŕtaním, rezaním alebo frézovaním do steny by ste si mali zabezpečiť ešte aj informácie dostupné

ziných zdrojov, aby ste eliminovali nebezpečenstvo.

Pretože výsledky merania môžu byť ovplyvnené vplyvmi

okolitého prostredia alebo stavom steny, môže hroziť

nebezpečenstvo aj napriek tomu, že indikácia nezobrazu-

je žiadny objekt vdosahu senzorov (LED (17) svieti naze-

Zobrazovacie (indikačné) prvky (pozri obrázok A)

Ak sa nachádza objekt pod senzorom, voblasti senzora sa

objaví (c) zobrazenia. Vzávislosti od veľkosti ahĺbky objektu

je možná identifikácia materiálu. Hĺbka objektu (l) po hornú

hranu nájdeného objektu sa zobrazí vstavovom riadku.

Upozornenie: Tak zobrazenie hĺbky objektu (l), ako aj vlast-

nosti materiálu (m) sa vzťahujú na načierno zobrazený ob-

Zobrazenie materiálu objektu (m) môže predstavovať na-

sledujúce vlastnosti:

materiál neznámych vlastností

Zobrazenie vedení pod napätím (n) môže predstavovať na-

sledujúce vlastnosti:

Upozornenie: Pri objektoch pod napätím sa nezob-

razí žiadna ďalšia vlastnosť.

Upozornenie: Vedenia trojfázového striedavého prúdu sa

prípadne nerozpoznajú ako vedenia pod napätím.

Možnosť zistenia vlastnosti „pod napätím“ môže byť pri vyso-

kej relatívnej vlhkosti vzduchu (>50%) výrazne obmedzená.

Lokalizácia objektov

Na lokalizáciu objektov stačí prejdenie po dráhe merania

Keď sa nenašiel žiaden objekt, pohyb opakujte naprieč pô-

vodnému smeru merania (pozri „Spôsob činnosti (pozri ob-

rázok B)“, Stránka125).

Keď chcete identifikovaný objekt presne lokalizovať

aoznačiť, pohybujte meracím prístrojom po dráhe merania

Ak sa ako vpríklade objaví objekt vstrede pod stredovou lí-

niou (k) na displeji (16), na hornej označovacej pomôc-

ke(1) môžete urobiť hrubé označenie. Toto označenie je po-

tom presné len vtedy, keď ide opresne vertikálne prebieha-

júci objekt, keďže sa nachádza trochu po hornou označova-

Ak chcete označiť objekt na stene presne, pohybujte mera-

cím prístrojom doľava alebo doprava dovtedy, kým sa budeidentifikovaný objekt nachádzať pod niektorou vonkajšouhranou. Ak sa na displeji (16) zobrazí nájdený objektvstrede pod pravou prerušovanou líniou (g), môžete hopresne zaznačiť na pravej označovacej pomôcke (3).Prebiehanie nájdeného objektu vstene môžete určiť tak, žeprejdete za sebou po viacerých dráhach merania (pozri ob-rázok I) (pozri „Príklady výsledkov merania“, Stránka128).Označte príslušné meracie body aprepojte ich.Stlačením tlačidla štart (11) môžete zobrazenie nájdenýchobjektov kedykoľvek vymazať aspustiť nové meranie. Zmena režimov prevádzky Tlačidlami výberu (10) a(12) môžete prepínať medzi rôzny-mi druhmi prevádzky (režimami).– Na prepnutie nasledujúceho režimu prevádzky stlačtekrátko tlačidlo výberu (10).– Na prepnutie predchádzajúceho režimu prevádzky stlačtekrátko tlačidlo výberu (12).Výberom režimu prevádzky môžete prispôsobiť merací prí-stroj rôznym materiálom steny. Príslušné nastavenie sa dákedykoľvek zistiť vindikačnej oblasti (h) displeja.<Concrete Universal> (Univerzálny betón)(prednastavený)Režim prevádzky <Concrete Universal> (Univerzálnybetón) je vhodný pre väčšinu spôsobov použitia vmurive.Pri tomto druhu prevádzky sú identifikované plastovéakovové objekty atiež elektrické vedenia. Duté priestoryvmurive alebo prázdne plastové rúry spriemerom menšímako 2cm sa prípadne nemusia zobraziť. Maximálna indikova-ná meracia hĺbka je 8cm.<Concrete Wet> (Mokrý betón)Režim prevádzky <Concrete Wet> (Mokrý betón) je vhod-ný špeciálne na použitie na vlhký betón. Pri tomto druhu pre-vádzky sú identifikované armovacie železo, plastové akovo-vé rúry atiež elektrické vedenia. Rozdiel medzi elektrickýmvedením pod napätím aelektrickým vedením, ktoré nie jepod napätím, nie je možné určiť. Maximálna indikovanámeracia hĺbka je 6cm.Uvedomte si, že betón si vyžaduje na dokonalé vyschnutieviacero mesiacov.<Concrete Special> (Špeciálny betón)Režim prevádzky <Concrete Special> (Špeciálny betón) jevhodný špeciálne na hľadanie hlboko ležiacich objektov. Pritomto druhu prevádzky sú identifikované armovacie železo,plastové akovové rúry atiež elektrické vedenia. Maximálnaindikovaná meracia hĺbka je 15cm.Keď sa zobrazuje príliš veľa objektov, môže ísť oprípad, žeprechádzate priamo ponad armovacie železo. Preložte vta-komto prípade merací prístroj dolnej polohy oniekoľko cen-timetrov avykonajte nový pokus.<Panel heating> (Panelový ohrev)Režim prevádzky <Panel heating> (Panelový ohrev) ješpeciálne vhodný na zisťovanie kovových rúr, rúr zo zlúčeni-ny kovov avodou naplnených plastových rúr, ako aj elektric-kých vedení. Prázdne plastové rúry sa na displeji nezobrazia.Maximálna indikovaná meracia hĺbka je 8cm.<Drywall> (Sadrokartón)Režim prevádzky <Drywall> (Sadrokartón) je vhodný navyhľadanie drevených trámov, kovových konzol aelektric-kých vedení vstenách suchých stavieb (drevo, sadrokartónapod.). Naplnené plastové rúry adrevené nosníky sa zo-brazujú rovnako. Prázdne plastové rúry sa na displeji nezob-razia. Maximálna indikovaná meracia hĺbka je 8cm.<Metal> (Kov)Režim prevádzky <Metal> (Kov) je vhodný na zisťovaniekovových objektov avedení pod napätím, keď iné režimyprevádzky vrôznych scenároch steny neposkytujú uspokoji-vé výsledky. Vtakýchto prípadoch sú výsledky identifikácieobjektov pri týchto druhoch prevádzky častejšie, ale menejpresné.Možnosť zistenia môže byť pri vysokej relatívnej vlhkostivzduchu (>50%) výrazne znížená.<Signal View> (Signálne zobrazenie)Režim prevádzky <Signal View> (Signálne zobrazenie) jevhodný na použitie na všetky materiály. Zobrazí sa intenzitasignálu vpríslušnej polohe merania. Vtomto režime prevádz-ky sa môžu presne detegovať tesne vedľa seba ležiace objek-ty akomplikované materiálové nadstavby lepšie posúdiť nazáklade priebehu signálu.

Režim metrového meradla zobrazuje na príklade rovnakú si-tuáciu ako na obrázku D: tri železné tyče vrovnomernýchvzdialenostiach. Vrežime metrového meradla sa dá zistiťvzdialenosť medzi stredmi jednotlivých identifikovaných ob-jektov.Pod zobrazením hĺbky objektu (l) sa uvedie dráha meraniaod bodu štartu, na príklade je to 20,1cm.Nájdené tri objekty sa zobrazia ako pravouholníky vmalejmierke nad zobrazením režimu prevádzky (h).Upozornenie: Tak zobrazenie hĺbky objektu (l), ako aj vlast-nosti materiálu (m) sa vzťahujú na načierno zobrazený ob-jekt vsenzore.Stlačte krátko tlačidlo výberu (10) alebo (12), aby ste sa do-stali naspäť do štandardného zobrazenia.Upozornenie: Prepne sa len zobrazenie, nie režim merania! Menu Nastavenia Do menu Nastavenia sa dostanete krátkym stlačením tlačidlasetup (14).Menu Nastavenia opustíte stlačením tlačidla štart (11). Na-stavenia, ktoré boli zvolené do tohto času, budú prevzaté.Aktivizuje sa režim štandardného zobrazenia pre dané mera- nie. Navigovanie vmenuStlačte tlačidlo setup (14), aby ste rolovali smerom nadol.Stlačte tlačidlá výberu (10) a(12), aby ste vybrali hodnoty:– Tlačidlom výberu (10) zvolíte pravú, príp. nasledujúcuhodnotu.– Tlačidlom výberu (12) zvolíte ľavú, príp. predchádzajúcuhodnotu.<Language> (Jazyk)Vmenu <Language> (Jazyk) môžete zmeniť jazyk vedeniamenu. Prednastavený je jazyk <English> (Angličtina).<Cut-off time> (Doba vypnutia)Vmenu <Cut-off time> (Doba vypnutia) môžete nastaviťurčitý časový interval, po ktorom sa merací prístroj má auto-maticky vypnúť, keď sa nevykoná žiadne meranie alebo na-stavenia. Prednastavený je čas <5 min> (5 min).<Display illumination> (Osvetlenie displeja)Vmenu <Display illumination> (Osvetlenie displeja) mô-žete nastaviť časový interval, vktorom sa má displej (16)osvetliť. Prednastavený je čas <30 sec> (30 s).<Brightness> (Jas)Vmenu <Brightness> (Jas) môžete nastaviť stupeň jasuosvetlenia displeja. Prednastavený je <Max> (Max.).<Tone signal> (Signálny zvuk)Vmenu <Tone signal> (Signálny zvuk) môžete nastaviť, ke-dy má merací prístroj vydať zvukový signál, ato za predpo-kladu, že ste zvukový signál nevypli tlačidlom zvukového sig-nálu (13).– Prednastavený je <Wallobjects> (Nástenné objekty):zvukový signál zaznie pri každom stlačení tlačidla avždy,keď sa pod dosahom senzora nachádza objekt vstene.Navyše sa pri identifikovaní vedenia pod napätím ozve vý-stražný prerušovaný signál skrátkymi intervalmi.– Pri nastavení <Live wire> (Elektrické vedenie) zazniepri každom stlačení tlačidla zvukový signál avarovný sig-nál pre vedenia pod napätím (krátky sled zvukov), keďmerací prístroj indikuje elektrické vedenie.– Pri nastavení <Keyclick> (Kliknutie na tlačidlo) zazniezvukový signál len pri stlačení tlačidla.<Defaultmode> (Východiskový režim)Vmenu <Defaultmode> (Východiskový režim) môžete na-staviť režim prevádzky, ktorá je po zapnutí meracieho prí-stroja predvolená. Prednastavený je režim prevádzky<Concrete Universal> (Univerzálny betón). Menu Rozšírené nastavenia Aby ste sa dostali do menu Rozšírené nastavenia, na vypnu-tom meracom prístroji stlačte súčasne tlačidlo setup (14)avypínač (15).Menu opustíte stlačením tlačidla štart (11). Aktivuje sa štan-dardné zobrazenie pre dané meranie anastavenia sa prevez- mú. Navigovanie vmenuStlačte tlačidlo setup (14), aby ste rolovali smerom nadol.Stlačte tlačidlá výberu (10) a(12), aby ste vybrali hodnoty:– Tlačidlom výberu (10) zvolíte pravú, príp. nasledujúcuhodnotu.– Tlačidlom výberu (12) zvolíte ľavú, príp. predchádzajúcuhodnotu.<Device Info> (Informácie o zariadení)Vmenu <Device Info> (Informácie o zariadení) sú infor-mácie omeracom prístroji dané napr. prostredníctvom <Operation Time> (Doba prevádzky).Vmenu <Restore Settings> (Obnoviť nastavenie) môžeteobnoviť výrobné nastavenia. Príklady výsledkov merania Upozornenie: Vnasledujúcich príkladoch je na meracomprístroji vypnutý zvukový signál.Podľa veľkosti ahĺbky uloženia objektu, ktorý sa nachádzavdosahu senzora, sa dá vždy bez akýchkoľvek pochybnostíurčiť, či je tento objekt pod prúdom. Vtakom prípade sa ob-javí symbol

vzobrazení (n).Vedenie pod napätím (pozri obrázok C)

Vdosahu senzora sa nachádza kovový objekt pod napätím,

napr. elektrický kábel. Hĺbka objektu je 1,5cm. Merací prí-

stroj začne vysielať výstražný signál pre elektrické vedenia

pod napätím, hneď ako senzor elektrický kábel identifikuje.

Železná tyč (pozri obrázok D)

Vdosahu senzora sa nachádza magnetický objekt pod na-

pätím, napr. železná tyč. Naľavo anapravo od nej sa nachá-

dzajú ďalšie objekty ležiace mimo dosahu senzora. Hĺbka ob-

jektu je 5,5cm. Merací prístroj vysiela zvukový signál.

Medená rúrka (pozri obrázok E)

Vdosahu senzora sa nachádza kovový objekt pod napätím,

napr. medená rúra. Hĺbka objektu je 4cm. Merací prístroj vy-

siela zvukový signál.

Plastový alebo drevený objekt (pozri obrázok F)

Vdosahu senzora sa nachádza nejaký nekovový predmet.

Ide oplastový alebo drevený objekt nachádzajúci sa blízko

povrchovej plochy. Merací prístroj vysiela zvukový signál.

Širšia plocha (pozri obrázok G)

Vdosahu senzora sa nachádza širšia kovová plocha, napr.

kovová doska. Hĺbka objektu je 2cm. Merací prístroj vysiela

Viaceré nejasné signály (pozri obrázky H–I)

Ak sú na displeji vštandardnom zobrazení indikované viace-

ré objekty, stena sa pravdepodobne skladá zviacerých du-

tých priestorov. Zmeňte režim prevádzky <Metal> (Kov),

aby ste skryli duté oblasti. Ak sa ešte stále zobrazuje príliš

veľa objektov, treba vykonať viaceré merania srozličnou výš-

kou aindikované objekty si vyznačiť na stene. Ak sú

označenia posunuté, svedčí to odutých priestoroch (duti-

nách), zatiaľ čo značky vjednej línii poukazujú na jeden ob-

Chyby – príčiny aodstránenie

Porucha Príčina Pomoc

Merací prístroj sa nedá zapnúť. Batérie sú prázdne Výmena batérií

Batérie sú vsadené snesprávnou

Skontrolujte správnu polohu batérií

Merací prístroj je zapnutý anere-

Vyberte batérie aznova ich vložte na miesto

Merací prístroj je príliš teplý

alebo príliš studený

Počkajte, kým teplota dosiahne prípustnú hodnotu roz-

Koliesko stratí kontrolu.

Stlačte tlačidlo štart(11) apri pohybovaní meracím prí-

strojom dávajte pozor na kontakt obidvoch dolných

koliesok so stenou; pri nerovných stenách vložte tenkú

lepenku medzi kolieska astenu

Zobrazenie na displeji: <Spee-

ding> (Príliš vysoká rýchlosť)

Merací prístroj bol posúvaný

príliš veľkou rýchlosťou

Stlačte tlačidlo štart(11) ameracím prístrojom pomaly

<Temperature over range> (Teplota nad rozsa-

Počkajte, kým teplota dosiahne prípustnú hodnotu roz-

<Temperature under range> (Teplota pod rozsa-

Počkajte, kým teplota dosiahne prípustnú hodnotu roz-

<Strong radio signal detected> (Detegovaný sil-

Merací prístroj sa automaticky vypne. Odstráňte, ak je to

možné, rušivé rádiové vlny, napr. WLAN, UMTS, letecký

radar, vysielacia veža alebo mikrovlny, merací prístroj

Údržba ačistenie u Pred každým použitím merací prístroj skontrolujte. Pri viditeľných poškodeniach alebo uvoľnených častiach vo

vnútri meracieho prístroja už nie je zaručená bezpečná

Merací prístroj udržiavajte vždy včistote avsuchu, aby ste

mohli pracovať kvalitne abezpečne.

Neponárajte merací prístroj do vody ani do iných kvapalín.

Znečistenia utrite suchou mäkkou handričkou. Nepoužívajte

žiadne čistiace prostriedky či rozpúšťadlá.

Dbajte na to, aby klapka údržby (7) bola

vždy dobre uzavretá. Klapku údržby smie ot-

voriť len autorizovaný zákaznícky servis pre

elektrické prístroje Bosch.

Merací prístroj skladujte aprepravujte vochrannom puzdre,

ktorý sa dodáva spolu smeracím prístrojom.

Vprípade potreby opravy zašlite merací prístroj vochran-

Zákaznícka služba aporadenstvo ohľadom

Servisné stredisko Vám odpovie na otázky týkajúce sa

opravy aúdržby Vášho produktu ako aj náhradných dielov.

Rozkladové výkresy ainformácie onáhradných dieloch náj-

dete tiež na: www.bosch-pt.com

Vprípade otázok týkajúcich sa našich výrobkov apríslušen-

stva Vám ochotne pomôže poradenský tím Bosch.

Vprípade akýchkoľvek otázok aobjednávok náhradných

súčiastok uvádzajte bezpodmienečne 10‑miestne vecné

číslo uvedené na typovom štítku výrobku.

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja

alebo náhradné diely online.

Tel.: +421 2 48 703 800

Meracie prístroje, akumulátory/batérie, príslušenstvo aoba-

ly treba dať na recykláciu zodpovedajúcu ochrane životného

Meracie prístroje aakumulátory/batérie nevyha-

dzujte do domového odpadu!

Podľa európskej smernice 2012/19/EÚ sa už nepoužiteľné

elektrické meracie prístroje apodľa európskej smernice

2006/66/ES sa poškodené alebo vybité akumulátory/baté-

rie musia zbierať separovane aodovzdať na recykláciu vsúla-

de sochranou životného prostredia.

2014/53/EÚ. Úplné EÚ vyhlásenie o zhode je k dispozícii na tejto internetovej adrese:
