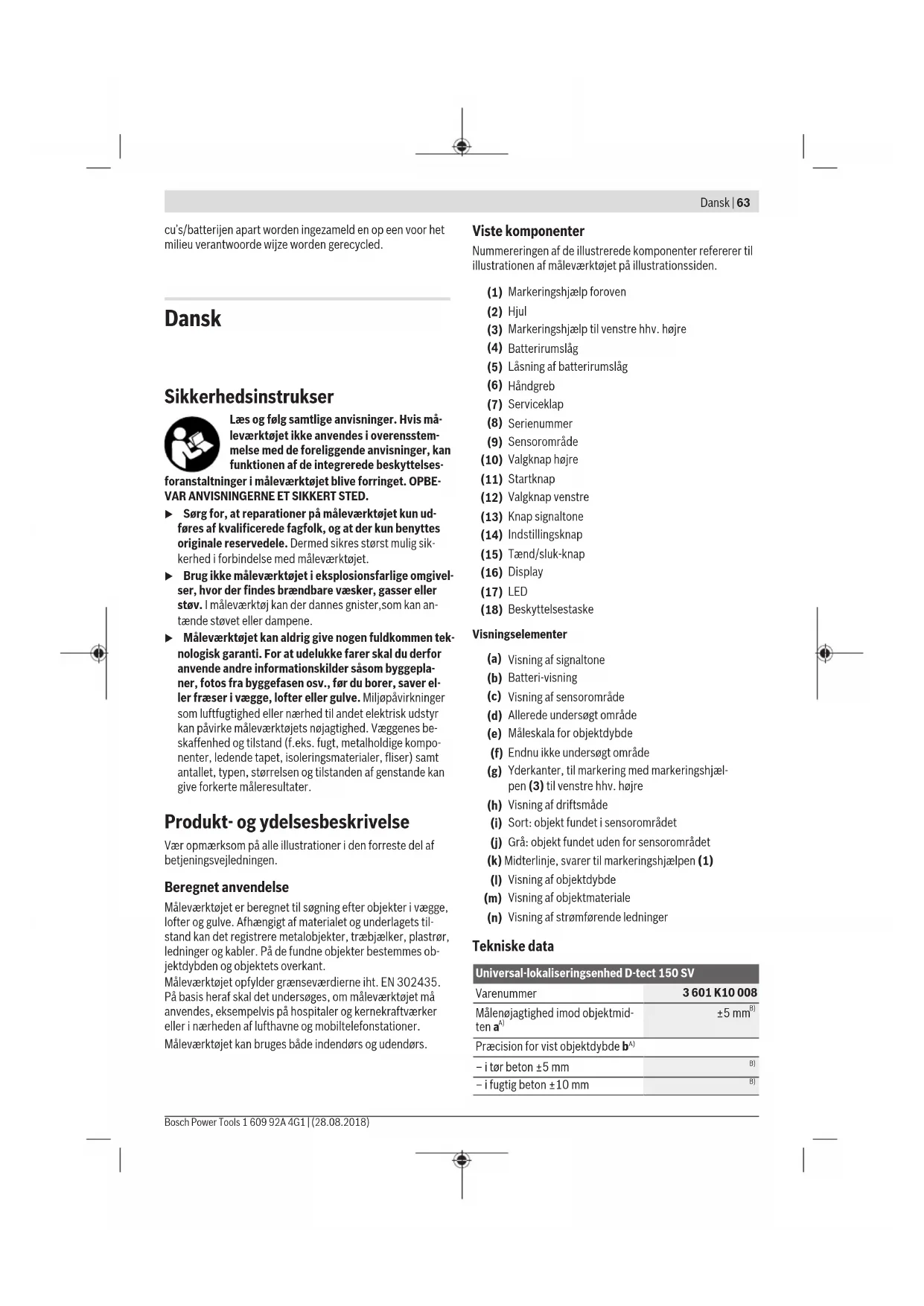

Sikkerhedsinstrukser

Læs og følg samtlige anvisninger. Hvis må-

leværktøjet ikke anvendes i overensstem-

melse med de foreliggende anvisninger, kan

funktionen af de integrerede beskyttelses-

foranstaltninger i måleværktøjet blive forringet. OPBE-

VAR ANVISNINGERNE ET SIKKERT STED. u Sørg for, at reparationer på måleværktøjet kun ud- føres af kvalificerede fagfolk, og at der kun benyttes

originale reservedele. Dermed sikres størst mulig sik-

kerhed i forbindelse med måleværktøjet. u Brug ikke måleværktøjet i eksplosionsfarlige omgivel- ser, hvor der findes brændbare væsker, gasser eller

støv. I måleværktøj kan der dannes gnister,som kan an-

tænde støvet eller dampene. u Måleværktøjet kan aldrig give nogen fuldkommen tek- nologisk garanti. For at udelukke farer skal du derfor

anvende andre informationskilder såsom byggepla-

ner, fotos fra byggefasen osv., før du borer, saver el-

ler fræser i vægge, lofter eller gulve. Miljøpåvirkninger

som luftfugtighed eller nærhed til andet elektrisk udstyr

kan påvirke måleværktøjets nøjagtighed. Væggenes be-

skaffenhed og tilstand (f.eks. fugt, metalholdige kompo-

nenter, ledende tapet, isoleringsmaterialer, fliser) samt

antallet, typen, størrelsen og tilstanden af genstande kan

give forkerte måleresultater.

Produkt- og ydelsesbeskrivelse

Vær opmærksom på alle illustrationer i den forreste del af

betjeningsvejledningen.

Måleværktøjet er beregnet til søgning efter objekter i vægge,

lofter og gulve. Afhængigt af materialet og underlagets til-

stand kan det registrere metalobjekter, træbjælker, plastrør,

ledninger og kabler. På de fundne objekter bestemmes ob-

jektdybden og objektets overkant.

Måleværktøjet opfylder grænseværdierne iht. EN302435.

På basis heraf skal det undersøges, om måleværktøjet må

anvendes, eksempelvis på hospitaler og kernekraftværker

eller i nærheden af lufthavne og mobiltelefonstationer.

Måleværktøjet kan bruges både indendørs og udendørs.

Nummereringen af de illustrerede komponenter refererer til

illustrationen af måleværktøjet på illustrationssiden.

Markeringshjælp foroven

Markeringshjælp til venstre hhv. højre

Visning af signaltone

Visning af sensorområde

Allerede undersøgt område

Måleskala for objektdybde

Endnu ikke undersøgt område

Yderkanter, til markering med markeringshjæl-

pen(3) til venstre hhv. højre

Visning af driftsmåde

Sort: objekt fundet i sensorområdet

Grå: objekt fundet uden for sensorområdet

(k) Midterlinje, svarer til markeringshjælpen(1)

Visning af objektdybde

Visning af objektmateriale

Visning af strømførende ledninger

Universal-lokaliseringsenhed D-tect 150 SV Varenummer

Målenøjagtighed imod objektmid-

Universal-lokaliseringsenhed D-tect 150 SV Mindsteafstand mellem to tilstøde-

Relativ luftfugtighed maks. 90 %

Mål (længde × bredde × højde) 220 × 97 × 120 mm

Kapslingsklasse IP 54 (støv- og stæn-

B) afhængigt af objektets størrelse og type samt underlagets mate-

C) Der forekommer kun en ikke-ledende tilsmudsning, idet der dog

lejlighedsvis må forventes en midlertidig ledeevne forårsaget af

Serienummeret(8) på typeskiltet bruges til entydig identifikation af

måleværktøjet. u Hvis underlaget er af dårlig beskaffenhed, kan det på- virke måleresultatets præcision og detekteringsdyb-

Ved en modtagertest, hvor et forstyrrende signals påvirkning

af måleværktøjet testes, anvendes kriterier for effektniveau-

et, som er defineret i ETSITS103361 (version 1.1.1) kapi-

tel 9.4.1 med en objektdybde på d = 60mm.

og bestråling af elektromagnetiske felter) kan måleresulta-

terne blive påvirket, aktuelle måleresultater kan gå tabt, og

det kan være nødvendigt at nulstille måleværktøjet ved at

tage batterierne ud og sætte dem i igen.

Isætning/skift af batterier

Det anbefales at bruge alkaliske manganbatterier eller akku-

er til måleværktøjet.

Hvis du vil åbne batterirummet(4), skal du trykke låsen(5) i

pilens retning og tage batteridækslet af. Indsæt batterierne/

akkuerne. Sørg i den forbindelse for, at polerne vender rig-

tigt som vist i batterirummet.

Batteri-visningen(b) i øverste statuslinje på displayet(16)

viser ladetilstanden på batterierne hhv. akkuerne.

Henvisning: Hold øje med det skiftende batterisymbol, og

skift batterier hhv. akkuer i rette tid.

Please change batteries

Hvis der på displayet(16) vi-

ses følgende advarsel <Skift

venligst batteri>, gemmes

indstillingerne, og måleværk-

tøjet slukkes automatisk. Der

kan ikke længere foretages

målinger. Udskift batterier-

For at tage batterierne eller akkuen ud skal du trykke på bag-

enden af et batteri/en akku, som vist på billedet på batte-

rirumslåget (1.). Den forreste ende af batteriet/akkuen løs-

nes fra batterirummet (2.), hvorefter batteriet/akkuen let

Udskift altid alle batterier eller akkuer samtidigt. Brug kun

batterier eller akkuer fra en og samme producent og med

samme kapacitet. u Tag batterierne eller akkuerne ud af måleværktøjet, hvis det ikke skal bruges i længere tid. Batterier og ak-

kuer kan korrodere og selvaflade ved længere tids opbe-

Brug u Beskyt måleværktøjet mod fugt og direkte sollys.u Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger. Ved større temperatur-

svingninger skal måleværktøjets temperatur tilpasse

sig, før det tages i brug. Ekstreme temperaturer eller

temperatursvingninger kan påvirke måleværktøjets præ-

cision og visningen på displayet. u I sensorområdet(9) bag på måleværktøjet må der ik- ke placeres mærkater eller plader. Især metalplader

påvirker måleresultaterne. u Brug eller drift af sendeanlæg, såsom WLAN, UMTS, flyradar, sendemaster eller mikrobølger, i omgivelser-

ne tæt på kan påvirke målefunktionen.u Måleresultaterne kan principielt påvirkes under be-

stemte omgivelsesbetingelser. Dette gælder bl.a. af-

standen til andre enheder, som udsender kraftige

elektriske, magnetiske eller elektromagnetiske felter,

fugt, metalholdige byggematerialer, folielaminerede

Vær derfor også opmærksom på andre informationskilder

(f.eks. bygningstegninger), før du borer, saver eller fræ-

ser i vægge, lofter eller gulve.

Funktionsmåde (sebilledeB)

Med måleværktøjet kontrolle-

det(9) i måleretningA indtil

den viste måledybde. Måling

er kun mulig ved bevægelse

af måleværktøjet i retningB

og ved en min. målestræk-

ning på 10cm. Bevæg altid

måleværktøjet i en lige linje

og med et let tryk hen over

væggen, så hjulene har sik-

ker vægkontakt. Der regi-

streres objekter, som ad-

skiller sig fra vægmateria-

let. Objektdybden og, hvis

muligt, objektmaterialet vises på displayet.

Der opnås optimale resultater, når målestrækningen udgør

mindst 40cm, og når måleværktøjet bevæges langsomt hen

over hele det sted, der skal undersøges. Der sker en pålidelig

funktionsbetinget registrering af overkanten på objekter, der

forløber på tværs af måleværktøjets bevægelsesretning.

Før derfor altid måleværktøjet på kryds hen over det om-

råde, der skal undersøges.

Hvis der er flere objekter over hinanden i væggen, vises ob-

jektet med den nærmeste overflade på displayet.

Visningen af egenskaberne på de fundne objekter på display-

et(16) kan afvige fra de faktiske objektegenskaber. Især

meget tynde objekter vises tykkere på displayet. Større cy-

lindriske objekter (f.eks. plast- eller vandrør) kan blive vist

smallere end i virkeligheden på displayet.

Objekter, der kan registreres

– Plastrør (f.eks. vandledende plastrør, såsom gulv- og

vægvarme osv., med mindst 10mm diameter, tomme rør

med mindst 20mm diameter)

– Elektriske ledninger (uafhængigt af, om de er strømføren-

– Trefasede vekselstrømskabler (f.eks. til en ovn)

– Lavspændingsledninger (f.eks. ringeklokke, telefon)

– Metalrør, -stænger, -holdere af enhver art (f.eks. stål,

– Bag træ, gipsplader

Særlige måletilfælde

Ugunstige omstændigheder kan principielt forringe målere-

– Vægge opbygget i flere lag

– Tomme plastrør og træbjælker i hulrum og lette vægge

– Objekter, der går på skrå i væggen

– Fugtigt vægmateriale

– Hulrum i en væg; de kan blive vist som objekter

– Tæt på apparater, der danner kraftige magnetiske eller

elektromagnetiske felter, f.eks. basisstationer til mobilte-

u Før måleværktøjet tændes skal man sikre sig, at sen-

sorområdet(9) ikke er fugtigt. Tør om nødvendigt må-

leværktøjet med en klud.

u Hvis måleværktøjet udsættes for store temperaturud-

sving, skal måleværktøjets temperatur tilpasse sig,

før det tages i brug.

– Når du vil tænde for måleværktøjet, skal du trykke på

tænd/sluk-knappen(15) eller startknappen(11).

– Lysdioden(17) lyser grønt, og startskærmbilledet vises i

4s på displayet(16).

– Hvis ikke du foretager en måling med måleværktøjet eller

trykker på en knap, slukkes det automatisk efter 5min. I

menuen Indstillinger kan du ændre <Slukketid> denne

(se "<Slukketid>", Side68).

– For at slukke måleværktøjet skal du trykke på tænd/sluk-

– Når måleværktøjet slukkes, gemmes alle valgte indstil-

Tænd/sluk signaltone

Med knappen Signaltone(13) kan du aktivere/deaktivere

lydsignalet. I menuen Indstillinger kan du i undermenuen

<Lydsignaler> vælge signaltype (se "<Lydsignaler>", Si-

Tænd for måleværktøjet. På displayet(16) vises standard-

Sæt måleværktøjet på væggen, og bevæg det i måleretnin-

gen (se "Funktionsmåde (sebilledeB)", Side65) hen over

væggen. Efter en min. målestrækning på 10cm vises måle-

resultaterne på displayet(16). For at få korrekte måleresul-

tater skal du bevæge måleværktøjet langsomt hele vejen hen

over det formodede objekt i væggen.

Hvis du under målingen løfter måleværktøjet væk fra væggen

eller ikke betjener det i mere end 2minutter (bevægelse,

tryk på en knap), vises det seneste måleresultat på display-

et. På sensorområdets display(c) vises meldingen <Hold>.

Når du igen sætter måleværktøjet imod væggen, bevæger

det eller trykker på startknappen(11), starter målingen på

Hvis lysdioden(17) lyser rødt, er der et objekt i sensorområ-

det. Hvis lysdioden(17) lyser grønt, er der intet objekt i sen-

sorområdet. Hvis lysdioden(17) blinker rødt, er der et

strømførende objekt i sensorområdet. u Før du borer, saver eller fræser i vægge, skal du via andre informationskilder først sikre dig, at der ikke er

skjulte farer. Da måleresultaterne kan påvirkes af omgi-

velserne og væggens beskaffenhed, kan der være fare,

selvom visningen ikke viser nogen objekter i sensorområ-

det (lysdioden (17) lyser grønt).

Visningselementer (sebilledeA)

Hvis der er et objekt under sensoren, vises det i sensorområ-

det(c) på displayet. Materialet kan genkendes alt efter ob-

jektets størrelse og dybde. Objektdybden(l) imod overkan-

ten af det fundne objekt vises i statuslinjen.

Henvisning: Både visningen af objektdybden(l) og af mate-

rialeegenskaber(m) relaterer til det objekt på sensoren, der

Visningen Objektmateriale(m) kan vise følgende egenska-

ikke-metallisk, f.eks. træ eller plast

Materialeegenskab ukendt

Visningen af strømførende ledninger(n) kan vise følgende

yderligere egenskaber.

ikke entydigt, om strømførende eller ej

Henvisning: Trefasede vekselstrømskabler registreres even-

tuelt ikke som strømførende ledninger.

Bestemmelsen af egenskaben „strømførende“ kan være me-

get begrænset ved høj relativ luftfugtighed (>50%).

Lokalisering af objekter

Det er tilstrækkeligt at køre en gang hen over målestræknin-

gen for at lokalisere objekter.

Hvis du ikke har fundet et objekt, skal du gentage be-

vægelsen på tværs af den oprindelige måleretning (se "Funk-

tionsmåde (sebilledeB)", Side65).

Hvis du vil lokalisere og markere et fundet objekt præcist,

skal du bevæge måleværktøjet tilbage over målestræknin-

terlinjen(k) på displayet(16), kan du lave en grov marke-

ring ved den øverste markeringshjælp(1). Denne markering

er dog kun nøjagtig, når det drejer sig om et præcist lodret

løbende objekt, da sensorområdet findes en smule under

den øverste markeringshjælp.

For at foretage en præcis mærkning af objektet på væggen

skal du bevæge måleværktøjet imod venstre eller højre, ind-

til det fundne objekt er under en yderkant. Hvis det fundne

objekt på displayet(16) eksempelvis vises midt under den

stiplede højre linje(g), kan du markere det præcist ved den

højre markeringshjælp(3).

Du kan registrere forløbet på et fundet objekt i væggen ved

at måle over flere strækninger forskudt (se billedet I) (se

"Eksempler på måleresultater", Side68). Markér og for-

bind de enkelte målepunkter.

Ved at trykke på startknappen(11) kan du til enhver tid slet-

te visningen af de fundne objekter og starte en ny måling.Skift af driftsmåder Med valgknapperne(10) og(12) kan du skifte mellem for-skellige driftsmåder (tilstande).– Tryk kort på valgknappen(10) for at vælge den næstedriftsmåde.– Tryk kort på valgknappen(12) for at vælge den forrigedriftsmåde.Gennem valg af driftsdata kan du tilpasse måleværktøjet tilforskellige vægmaterialer. Den enkelte indstilling kan altidses i displayets visningsområde(h).<Beton universal> (forindstillet)Driftsmåden <Beton universal> egner sig til de fleste opga-ver i murværk eller beton. Der vises plast- og metalobjektersamt elledninger. Hulrum i mursten eller tomme plastrørmed en diameter på mindre end 2cm vises muligvis ikke.Den maksimale måledybde er 8cm.<Beton fugtigt>Driftsmåden <Beton fugtigt> er særligt egnet til opgaver ifugtig beton. Der vises armeringsjern, plast- og metalrørsamt elledninger. Der kan ikke skelnes mellem strømførendeog ikke-strømførende ledninger. Den maksimale måledybdeer 6cm.Vær opmærksom på, at beton skal bruge flere måneder for atkunne tørre fuldstændigt.<Beton special>Driftsmåden<Beton special> er særligt egnet til søgning afdybtliggende objekter i armeret beton. Der vises arme-ringsjern, plast- og metalrør samt elledninger. Den maksima-le måledybde er 15cm.Hvis du får vist for mange objekter, kan det skyldes, at dufører måleværktøjet direkte langs armeringsjern. Forskyd idette tilfælde måleværktøjet nogle centimeter, og prøv igen.<Fladevarme>Driftsmåden <Fladevarme> er især egnet til registrering afmetalrør, metal-kompositrør og vandledende plastrør samtelledninger. Tomme plastrør vises ikke. Den maksimale må-ledybde er 8cm.<Mørtelfrit elem.by.>Driftsmåden <Mørtelfrit elem.by.> er egnet til at findetræbjælker, metallægter og elledninger i tørvægge (træ,gipsplader osv.). Fyldte kunststofrør og træbjælker visesidentiske. Tomme kunststofrør identificeres ikke. Den mak-simale måledybde er 8cm.<Metal>Driftsmåden <Metal> er egnet til søgning af metalobjekterog strømførende ledninger, når andre driftsmåder ikke givertilfredsstillende resultater på forskellige vægtyper. I disse til-fælde er søgeresultaterne højere ved denne driftsmåde, menmindre præcise.Søgningen kan blive stærkt reduceret ved høj relativ luftfug-tighed (>50%).<Signalvisning>Driftsmåden <Signalvisning> er egnet til brug i alle materia-ler. Her vises signalstyrken på den enkelte måleposition. Idenne driftsmåde kan objekter, der er tæt på hinanden, sø-ges præcist, og komplicerede materialekonstruktioner kanbedre bedømmes ved hjælp af signalforløbet.

3020 cm10 cm0 cmcm SignalvisningTilbage Næste 4,0 cm

Kurvens toppunkt vises i lille målestok over visningen afdriftsmåden(h) i U-form. Der vises en objektdybde samtmaterialeegenskaber, så vidt muligt. Den maksimale måle-dybde er 15cm.u Objektdybden kan ikke bestemmes ved hjælp af sig-nalstyrken. Skift af visningsmåder Henvisning: Der kan skiftes visningsmåde i alle driftsmåder.Tryk længe på valgknappen(10) eller(12) for at skifte frastandard-skærmbilledet til tommestok-tilstand.

Tommestok-tilstanden viser i eksemplet den samme situa-tion som på billedeD: tre jernstænger i samme afstand. Itommestok-tilstanden kan afstanden mellem fundne objekt-midter beregnes.Under visningen af objektdybde(l) vises målestrækningenfra startpunktet, i dette eksempel 20,1cm.Over visningen af driftsmåden(h) vises de fundne objekter ilille målestok som rektangler.Henvisning: Både visningen af objektdybden(l) og af mate-rialeegenskaber(m) relaterer til det objekt på sensoren, dervises sort.For at komme tilbage til standard-skærmbilledet skal dukortvarigt trykke på valgknappen(10) eller(12).Dansk | 67 Bosch Power Tools 1 609 92A 4G1 | (28.08.2018)68 | Dansk

1 609 92A 4G1 | (28.08.2018) Bosch Power Tools

Henvisning: Det er kun visningen, der skiftes, ikke måletil-

For at forlade menuen skal man trykke på startknap-

pen(11). De indstillinger, der er valgt på dette tidspunkt,

gemmes. Standard-skærmbilledet til måling aktiveres.

Tryk på indstillingsknappen(14) for at scrolle nedad.

Tryk på valgknapperne(10) og(12) for at vælge værdierne:

– Med valgknappen(10) kan du vælge højre hhv. næste

– Med valgknappen(12) kan du vælge venstre hhv. forrige

I menuen <Sprog> kan du ændre sprog i menustyringen.

Følgende sprog er forindstillet <English>.

I menuen <Slukketid> kan du indstille bestemte tidsinter-

valler, hvorefter måleværktøjet skal slukkes automatisk, hvis

der ikke foretages målinger eller indstillinger. Følgende er

forindstillet <5min>.

hvor displayet(16) skal være belyst. Følgende er forindstil-

I menuen <Lydsignaler> kan du indstille, hvornår måleværk-

tøjet skal afgive en signallyd, forudsat at du ikke har deakti-

veret signalet med knappen Signaltone(13).

– Følgende er forindstillet<Væggenstande>: Der lyder et

signal, hver gang man trykker på en knap, og altid, når der

findes et vægobjekt under sensorområdet. Endvidere af-

gives et advarselssignal i kort rækkefølge, når der regi-

streres strømførende ledninger.

– Ved indstillingen <Strømledning> afgives et lydsignal

ved hvert tryk på en knap og advarselssignalet for strøm-

førende ledninger (kort rækkefølge), når måleværktøjet

viser en strømførende ledning.

– Ved indstillingen <Tasteklik> afgives der kun et signal,

måde, som er forvalgt, når måleværktøjet tændes. Driftsmå-

den <Beton universal> er forindstillet.

Menuen Udvidede indstillinger

For at komme til menuen med udvidede indstillinger skal du,

ved slukket måleværktøj, samtidig trykke på indstillingsk-

nappen(14) og tænd/sluk-knappen(15).

For at forlade menuen skal man trykke på startknap-

pen(11). Standard-skærmbilledet til måling aktiveres, og

Tryk på indstillingsknappen(14) for at scrolle nedad.

Tryk på valgknapperne(10) og(12) for at vælge værdierne:

– Med valgknappen(10) kan du vælge højre hhv. næste

– Med valgknappen(12) kan du vælge venstre hhv. forrige

<Produktinformationer>

måleværktøjet, f.eks. om <Driftstimer>.

Eksempler på måleresultater

Henvisning: I de efterfølgende eksempler er lydsignalet akti-

veret på måleværktøjet.

Alt efter størrelse og dybde på objektet under sensorområ-

det kan det ikke altid entydigt defineres, om dette objekt er

strømførende. I dette tilfælde vises symbolet

Strømførende ledning (sebilledeC)

I sensorområdet findes et metallisk, strømførende objekt,

f.eks. en elledning. Objektdybden er 1,5cm. Måleværktøjet

sender advarselssignalet for strømførende ledninger, så

snart sensoren registrerer elledningen.

Jernstang (sebilledeD)

I sensorområdet findes et magnetisk objekt, f.eks. en jern-

stang. Til venstre og højre for dette objekt findes yderligere

objekter uden for sensorområdet. Objektdybden er 5,5cm.

Måleværktøjet afgiver et lydsignal.

Kobberrør (sebilledeE)

I sensorområdet findes et metallisk objekt, f.eks. et kobber-

rør. Objektdybden er 4cm. Måleværktøjet afgiver et lydsig-

Plast- eller træobjekt (sebilledeF)

I sensorområdet findes et ikke-metallisk objekt. Det er et ob-

jekt af plast eller træ tæt på overfladen. Måleværktøjet afgi-

Udvidet flade (sebilledeG)

I sensorområdet findes en metallisk, udvidet flade, f.eks. en

metalplade. Objektdybden er 2cm. Måleværktøjet afgiver et

Mange uklare signaler (sebillederH–I)

Hvis der på standard-skærmen vises rigtig mange objekter,

består væggen formodentlig af mange hulrum. Skift til drifts-måden <Metal> for så vist muligt at undgå visning af hulrum.

Hvis der stadig vises for mange objekter, skal du foretage fle-

re højdeforskudte målinger og markere de viste objekter på

væggen. Forskudte markeringer er tegn på hulrum, marke-

ringer på en linje tyder derimod på et objekt.

Fejl – årsager og afhjælpning

Fejl Årsag Afhjælpning

Måleværktøjet kan ikke tændes. Batterier afladede Skift af batterier

Batterier sat i med forkert polari-

Måleværktøjet er tændt og reage-

Tag batterierne ud, og sæt dem i igen

Måleværktøjet er for varmt eller

Vent, indtil det tilladte temperaturområde er nået

Hjul har ikke vægkontakt.

Tryk på startknappen(11) og sørg for, at de to nederste

hjul har kontakt med væggen, når du bevæger måle-

værktøjet; på ujævne vægge kan man lægge et tyndt

stykke pap ind mellem hjul og væg

Måleværktøjet bevæges for hur-

Tryk på startknappen(11) og bevæg måleværktøjet

langsomt hen over væggen

<Temperaturområde overskredet>

Vent, indtil det tilladte temperaturområde er nået

<Temperaturområde underskredet>

Vent, indtil det tilladte temperaturområde er nået

<Fejl fra radiobølger>

Måleværktøjet slukkes automatisk. Fjern om muligt de

forstyrrende radiobølger, f.eks. WLAN, UMTS, flyradar,

sendemaster eller mikrobølger, og tænd måleværktøjet

Vedligeholdelse og service

Vedligeholdelse og rengøring

u Kontrollér måleværktøjet før hver brug. Hvis der er

synlige skader eller løse dele inde i måleværktøjet, er sik-

ker brug af måleværktøjet ikke længere garanteret.

Hold altid måleværktøjet rent og tørt, så du kan arbejde godt

Dyp ikke måleværktøjet i vand eller andre væsker.

Tør snavs af med en fugtig, blød klud. Brug ikke rengørings-

eller opløsningsmiddel.

Sørg for, at serviceklappen(7) altid er lukket

korrekt. Serviceklappen må kun åbnes af

personale hos en autoriseret forhandler af

Opbevar og transporter kun måleværktøjet i den medføl-

gende beskyttelsestaske.

Indsend måleværktøjet i beskyttelsestasken ved behov for

Kundeservice og anvendelsesrådgivning

vedligeholdelse af dit produkt samt reservedele. Eksplo-

sionstegninger og oplysninger om reservedele finder du også

på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne,

hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10‑cifrede typenummer (se typeskilt) skal altid

angives ved forespørgsler og bestilling af reservedele.

Måleværktøj, akkuer/batterier, tilbehør og emballage skal

bortskaffes miljømæssigt korrekt, så de kan genanvendes.

Smid ikke måleværktøj og akkuer/batterier ud

sammen med husholdningsaffaldet!

Gælder kun i EU‑lande:

Iht. det europæiske direktiv 2012/19/EU skal kasseret må-

leværktøj og iht. det europæiske direktiv 2006/66/EF skal

defekte eller opbrugte akkuer/batterier indsamles separat

og genbruges iht. gældende miljøforskrifter.

varningsmeddelandet <Byt

Sikkerhetsanvisninger

Forurensningsgrad i henhold til

kapittel 9.4.1, med en objektdybde på d = 60mm.

automatisk av. Måling er ikke

veggkontakt. Det som

spenningsførende eller ikke)

sensorområdet(9) ikke er fuktig. Gni eventuelt

– Lysdioden (17) lyser grønt og startbildet vises på

starter målingen på nytt.

Hvis lysdioden(17) lyser rødt, er det et objekt i

sensorområdet. Hvis lysdioden(17) lyser grønt, er det ikke

noe objekt i sensorområdet. Hvis lysdioden (17) blinker

Ikke entydig om det er spenningsførende eller ikke

Merknad: Trefasede vekselstrømsledninger registreres

eventuelt ikke som spenningsførende ledninger.

„Eksempler på måleresultater“, Side82). Marker de

Merknad: Bare visningen endres, ikke målemodusen!

lys på displayet(16). Forhåndsinnstillingen er <30sek>.

kort lydsekvens ved spenningsførende ledninger.

– Ved innstillingen <Strømledning> utløses et lydsignal

ved hvert knappetrykk og varselsignalet for

spenningsførende ledninger (kort lydsekvens) hvis

Det er et ikke-metallholdig objekt i sensorområdet. Dette er

derimot på et objekt.

Måleverktøyet må ikke senkes ned i vann eller andre væsker.

engangsbatterier må ikke kastes som vanlig

direktiv 2014/53/EU. EU-overensstemmelseserklæringens fulde tekst kan findes på følgende internetadresse:
