BRUGSANVISNING GSR 645 TE Professional BOSCH

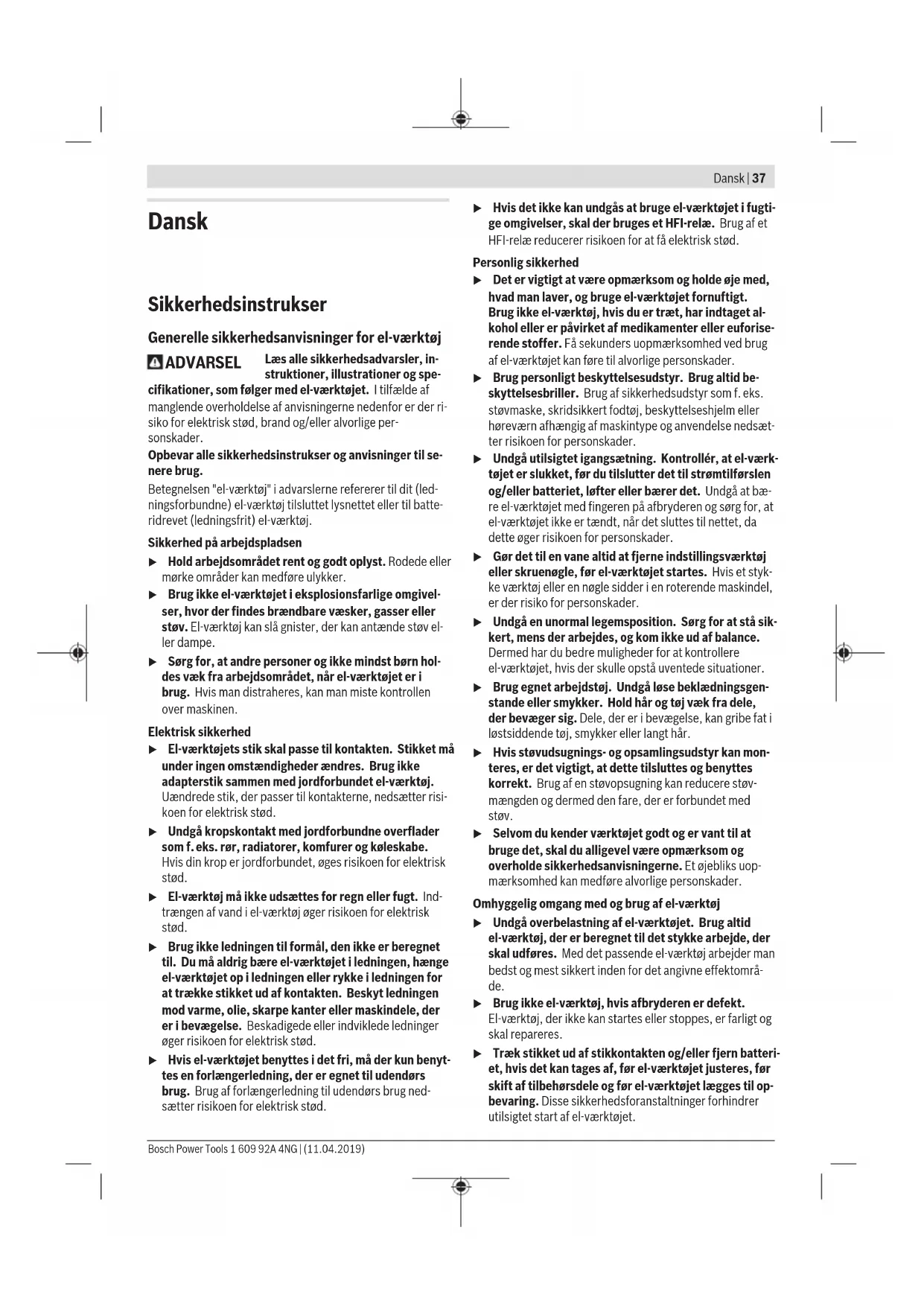

Sikkerhedsinstrukser

Generelle sikkerhedsanvisninger for el-værktøj

ADVARSEL Læs alle sikkerhedsadvarsler, in-

struktioner, illustrationer og spe-

cifikationer, som følger med el-værktøjet. I tilfælde af

manglende overholdelse af anvisningerne nedenfor er der ri-

siko for elektrisk stød, brand og/eller alvorlige per-

Opbevar alle sikkerhedsinstrukser og anvisninger til se-

Betegnelsen "el-værktøj" i advarslerne refererer til dit (led-

ningsforbundne) el-værktøj tilsluttet lysnettet eller til batte-

ridrevet (ledningsfrit) el-værktøj.

Sikkerhed på arbejdspladsen u Hold arbejdsområdet rent og godt oplyst. Rodede eller mørke områder kan medføre ulykker. u Brug ikke el‑værktøjet i eksplosionsfarlige omgivel- ser, hvor der findes brændbare væsker, gasser eller

støv. El‑værktøj kan slå gnister, der kan antænde støv el-

ler dampe. u Sørg for, at andre personer og ikke mindst børn hol- des væk fra arbejdsområdet, når el-værktøjet er i

brug. Hvis man distraheres, kan man miste kontrollen

Elektrisk sikkerhed u El‑værktøjets stik skal passe til kontakten. Stikket må under ingen omstændigheder ændres. Brug ikke

adapterstik sammen med jordforbundet el‑værktøj.

Uændrede stik, der passer til kontakterne, nedsætter risi-

koen for elektrisk stød. u Undgå kropskontakt med jordforbundne overflader som f. eks. rør, radiatorer, komfurer og køleskabe.

Hvis din krop er jordforbundet, øges risikoen for elektrisk

stød. u El-værktøj må ikke udsættes for regn eller fugt. Ind- trængen af vand i el‑værktøj øger risikoen for elektrisk

stød. u Brug ikke ledningen til formål, den ikke er beregnet til. Du må aldrig bære el‑værktøjet i ledningen, hænge

el‑værktøjet op i ledningen eller rykke i ledningen for

at trække stikket ud af kontakten. Beskyt ledningen

mod varme, olie, skarpe kanter eller maskindele, der

er i bevægelse. Beskadigede eller indviklede ledninger

øger risikoen for elektrisk stød. u Hvis el‑værktøjet benyttes i det fri, må der kun benyt- tes en forlængerledning, der er egnet til udendørs

brug. Brug af forlængerledning til udendørs brug ned-

sætter risikoen for elektrisk stød. u Hvis det ikke kan undgås at bruge el‑værktøjet i fugti- ge omgivelser, skal der bruges et HFI‑relæ. Brug af et

HFI‑relæ reducerer risikoen for at få elektrisk stød.

Personlig sikkerhed u Det er vigtigt at være opmærksom og holde øje med, hvad man laver, og bruge el‑værktøjet fornuftigt.

Brug ikke el‑værktøj, hvis du er træt, har indtaget al-

kohol eller er påvirket af medikamenter eller euforise-

rende stoffer. Få sekunders uopmærksomhed ved brug

af el‑værktøjet kan føre til alvorlige personskader. u Brug personligt beskyttelsesudstyr. Brug altid be- skyttelsesbriller. Brug af sikkerhedsudstyr som f. eks.

støvmaske, skridsikkert fodtøj, beskyttelseshjelm eller

høreværn afhængig af maskintype og anvendelse nedsæt-

ter risikoen for personskader. u Undgå utilsigtet igangsætning. Kontrollér, at el‑værk- tøjet er slukket, før du tilslutter det til strømtilførslen

og/eller batteriet, løfter eller bærer det. Undgå at bæ-

re el‑værktøjet med fingeren på afbryderen og sørg for, at

el‑værktøjet ikke er tændt, når det sluttes til nettet, da

dette øger risikoen for personskader. u Gør det til en vane altid at fjerne indstillingsværktøj eller skruenøgle, før el‑værktøjet startes. Hvis et styk-

ke værktøj eller en nøgle sidder i en roterende maskindel,

er der risiko for personskader. u Undgå en unormal legemsposition. Sørg for at stå sik- kert, mens der arbejdes, og kom ikke ud af balance.

Dermed har du bedre muligheder for at kontrollere

el‑værktøjet, hvis der skulle opstå uventede situationer. u Brug egnet arbejdstøj. Undgå løse beklædningsgen- stande eller smykker. Hold hår og tøj væk fra dele,

der bevæger sig. Dele, der er i bevægelse, kan gribe fat i

løstsiddende tøj, smykker eller langt hår. u Hvis støvudsugnings- og opsamlingsudstyr kan mon- teres, er det vigtigt, at dette tilsluttes og benyttes

korrekt. Brug af en støvopsugning kan reducere støv-

mængden og dermed den fare, der er forbundet med

støv. u Selvom du kender værktøjet godt og er vant til at bruge det, skal du alligevel være opmærksom og

overholde sikkerhedsanvisningerne. Et øjebliks uop-

mærksomhed kan medføre alvorlige personskader.

Omhyggelig omgang med og brug af el‑værktøj u Undgå overbelastning af el-værktøjet. Brug altid el‑værktøj, der er beregnet til det stykke arbejde, der

skal udføres. Med det passende el‑værktøj arbejder man

bedst og mest sikkert inden for det angivne effektområ-

de. u Brug ikke el‑værktøj, hvis afbryderen er defekt. El‑værktøj, der ikke kan startes eller stoppes, er farligt og

skal repareres. u Træk stikket ud af stikkontakten og/eller fjern batteri- et, hvis det kan tages af, før el-værktøjet justeres, før

skift af tilbehørsdele og før el-værktøjet lægges til op-

bevaring. Disse sikkerhedsforanstaltninger forhindrer

utilsigtet start af el‑værktøjet. Bosch Power Tools 1 609 92A 4NG | (11.04.2019)38 | Dansk u Opbevar ubenyttet el‑værktøj uden for børns række- vidde. Lad aldrig personer, der ikke er fortrolige med

el‑værktøjet eller ikke har gennemlæst disse instruk-

ser, benytte el‑værktøjet. El‑værktøj er farligt, hvis det

benyttes af ukyndige personer. u Vedligehold el-værktøj og tilbehørsdele. Kontroller, om bevægelige maskindele fungerer korrekt og ikke

sidder fast, og om delene er brækket eller beskadiget,

således at el‑værktøjets funktion påvirkes. Få beska-

digede dele repareret, inden el-værktøjet tages i brug.

Mange uheld skyldes dårligt vedligeholdt el‑værktøj. u Sørg for, at skæreværktøjer er skarpe og rene. Om- hyggeligt vedligeholdte skæreværktøjer med skarpe skæ-

rekanter sætter sig ikke så hurtigt fast og er nemmere at

føre. u Brug el‑værktøj, tilbehør, indsatsværktøj osv. iht. dis- se instrukser. Tag hensyn til arbejdsforholdene og det

arbejde, der skal udføres. Anvendelse af el‑værktøjet til

formål, som ligger uden for det fastsatte anvendelsesom-

råde, kan føre til farlige situationer. u Hold håndtag og gribeflader tørre, rene og fri for olie og smørefedt. Hvis håndtag og gribeflader er glatte, kan

værktøjet ikke håndteres og styres sikkert, hvis der sker

Service u Sørg for, at el‑værktøj kun repareres af kvalificerede fagfolk og at der kun benyttes originale reservedele.

Dermed sikres størst mulig maskinsikkerhed.

Sikkerhedshenvisninger til skruemaskine u Hold fast om el-værktøjets isolerede gribeflader, når du udfører arbejde, hvor befæstelseselementet kan

komme i kontakt med skjulte kabler eller værktøjets

egen ledning. Hvis befæstelseselementet kommer i kon-

takt med en "strømførende" ledning, kan blottede metal-

dele på el-værktøjet blive "strømførende", og der er risiko

for elektrisk stød for brugeren. u Anvend egnede søgeinstrumenter til at finde frem til skjulte forsyningsledninger, eller kontakt det lokale

forsyningsselskab. Kontakt med elektriske ledninger kan

føre til brand og elektrisk stød. Beskadigelse af en gasled-

ning kan føre til eksplosion. Brud på et vandrør kan føre til

materiel skade eller elektrisk stød. u Hold godt fast om el-værktøjet. Der kan opstå høje kortvarige reaktionsmomenter under spænding og

løsning af skruer. u Fastgør emnet. Et emne holdes bedre fast med spænde- anordninger eller skruestik end med hånden. u Vent, til el‑værktøjet står helt stille, før du lægger det fra dig. Indsatsværktøjet kan sætte sig i klemme, hvilket

kan medføre, at man taber kontrollen over el‑værktøjet.

Produkt- og ydelsesbeskrivelse

Læs alle sikkerhedsinstrukser og anvisnin-

ger. Overholdes sikkerhedsinstrukserne og an-

visningerne ikke, er der risiko for elektrisk

stød, brand og/eller alvorlige kvæstelser.

Vær opmærksom på alle illustrationer i den forreste del af

betjeningsvejledningen.

El-værktøjet er beregnet til iskruning og udskruning af skru-

Illustrerede komponenter

Nummereringen af de illustrerede komponenter refererer til

illustrationen af el‑værktøjet på illustrationssiden.

Låseknap for tænd/sluk-kontakt

Håndgreb (isoleret grebsflade)

Tilbehør, som er illustreret og beskrevet i betjeningsvejled-

ningen, er ikke indeholdt i leveringen. Det fuldstændige til-

behør findes i vores tilbehørsprogram.

Værktøjsholder ¼" indvendig sekskant ¼" indvendig sekskant ¼" indvendig sekskant

Værktøjsholder ¼" indvendig sekskant ¼" indvendig sekskant ¼" indvendig sekskant

/ II / II / II Angivelserne gælder for en nominel spænding [U] på 230 V. Ved afvigende spændinger og i landespecifikke udførelser kan disse angivelser varie-

Støj-/vibrationsinformation

GSR 6-25 TE GSR 6-45 TE GSR 6-60 TE Støjemissionsværdier fastlagt iht. EN 62841-2-2.

El-værktøjets A-vægtede støjniveau udgør typisk

Usikkerhed K Brug høreværn!

Vibrationer samlet værdi a

Det svingningsniveau og støjemissionsniveau, der fremgår af

anvisningerne, er målt iht. en standardiseret måleværdi og

kan anvendes til sammenligning af elværktøj med hinanden.

De er også egnet til en foreløbig vurdering af svingnings- og

Det angivne svingnings- og støjemissionsniveau repræsente-

rer de væsentlige anvendelser af el‑værktøjet. Hvis el‑værk-

tøjet dog anvendes til andre formål, med afvigende indsats-

værktøj eller utilstrækkelig vedligeholdelse, kan svingnings-

og støjemissionsniveauet afvige. Dette kan føre til en betyde-

lig forøgelse af svingnings- og støjemissionen i hele arbejds-

Til en nøjagtig vurdering af svingnings- og støjemissionen bør

der også tages højde for de tider, i hvilke værktøjet er sluk-

ket eller godt nok kører, men rent faktisk ikke anvendes. Det-

te kan føre til en betydelig reduktion af svingnings- og støje-

missionsniveauet i hele arbejdstidsrummet.

Fastlæg ekstra sikkerhedsforanstaltninger til beskyttelse af

brugeren mod svingningers virkning som f.eks.: Vedligehol-

delse af el‑værktøj og indsatsværktøj, holde hænder varme,

organisation af arbejdsforløb.

Montering u Træk stikket ud af stikkontakten, før der udføres ar- bejde på el‑værktøjet.

Værktøjsskift (se billede A)

Træk dybdeanslaget (4) af fremad. Træk skruebitten (1) ud.

Efter behov kan universalbitholderen (10) også trækkes ud

Sæt dybdeanslaget på igen efter værktøjsskift.

u Kontrollér netspændingen! Strømkildens spænding

skal stemme overens med angivelserne på el-værktø-

jets typeskilt. El‑værktøj til 230V kan også tilsluttes

Indstil drejeretning

Med retningsomskifteren (8) kan du ændre el-værktøjets

drejeretning. Ved nedtrykket start-stop-kontakt (7) er dette

imidlertid ikke muligt.

– Højreløb: Ved boring og iskruning af skruer skal du skub-

be drejeretningsomskifteren (8) til venstre til anslag.

– Venstreløb: Ved løsnelse eller udskruning af skruer skal

du skubbe retningsomskifteren (8) mod højre til anslag.

Til ibrugtagning af el‑værktøjet tryk på start-stop-kontakten

(7) og hold den nede.

Den indtrykkede tænd/sluk-kontakt (7) låses ved at der

trykkes på låseknappen (6).

For at slukke elværktøjet skal du slippe tænd/sluk-kontakten

(7) eller, hvis den er låst med låseknappen (6), trykke kort

på tænd/sluk-kontakten (7) og slippe den igen.

Indstil omdrejningstal

Du kan regulere omdrejningstallet på det tændte el-værktøj

trinløst afhængigt af, hvor langt du trykker start-stop-kontak-

Let tryk på start-stop‑kontakten (7) fører til et lavt omdrej-

Indstilling af indskruningsdybde (se billede B)

Med indstillingsmuffen (3) kan skruehovedets indskrunings-

dybde i emnet forvælges i 8 trin med stop pr. omdrejning.

For hvert trin ændres indskruningsdybden med 0,25mm.

Ved drejning af indstillingsmuffen (3) med uret opnås en

større indskruningsdybde, mens drejning mod uret medfører

en mindre indskruningsdybde.

Den nødvendige indstilling kan med fordel bestemmes ved

hjælp af en prøveskruning.

u Træk stikket ud af stikkontakten, før der udføres ar-

bejde på el‑værktøjet.

u Sæt kun el-værktøjet på møtrikken/skruen i slukket

tilstand. Roterende indsatsværktøjer kan skride.

Før skruen mod skruebitten (1). Skruen fastholdes ved

hjælp af universalbitholderens (10) magnetholdekraft. Tryk

skruespidsen hårdt mod materialet, der skal skrues, til skru-

edybdeanslaget (4) står på emnet.

Tænd for el-værktøjet. Skruen skrues ind i emnet, til den

indstillede indskruningsdybde er nået. Drevet udkobles;

værktøjsholderen roterer ikke længere. Kontrollér indskru-

ningsdybden, og efterjuster den om nødvendigt.

For at løsne skruer skal du sætte retningsomskifteren (8) på

venstreløb og trække skruedybdeanslaget (4) af fremad

uden at dreje indstillingsmuffen.

Du kan også arbejde med påsat skruedybdeanslag (4), hvis

du tilpasser indskruningsdybden.

Med bælteholdeclippen (5) kan du hænge el-værktøjet fast i

f.eks. et bælte. Derved har du begge hænder fri og el-værk-

tøjet er lige ved hånden.

Vedligeholdelse og service

Vedligeholdelse og rengøring

u Træk stikket ud af stikkontakten, før der udføres ar-

bejde på el‑værktøjet.

u El‑værktøj og el‑værktøjets ventilationsåbninger skal

altid holdes rene for at sikre et godt og sikkert ar-

Hvis det er nødvendigt at erstatte tilslutningsledningen, skal

dette arbejde udføres af Bosch eller på et autoriseret servi-

ceværksted for Bosch el‑værktøj for at undgå farer.

Kundeservice og anvendelsesrådgivning

Kundeservice besvarer dine spørgsmål vedr. reparation og

vedligeholdelse af dit produkt samt reservedele. Eksplo-

sionstegninger og oplysninger om reservedele finder du også

på: www.bosch-pt.com

Bosch-anvendelsesrådgivningsteamet hjælper dig gerne,

hvis du har spørgsmål til produkter og tilbehørsdele.

Produktets 10‑cifrede typenummer (se typeskilt) skal altid

angives ved forespørgsler og bestilling af reservedele.

El‑værktøj, tilbehør og emballage skal genbruges på en miljø-

Smid ikke el-værktøj ud sammen med det al-

mindelige husholdningsaffald!

Gælder kun i EU‑lande:

Iht. det europæiske direktiv 2012/19/EU om affald af elek-

trisk og elektronisk udstyr skal kasseret elektrisk udstyr ind-

samles separat og genbruges iht. gældende miljøforskrifter.

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsSvensk | 41

Sikkerhetsanvisninger

bærer det. Hvis du holder fingeren på bryteren når du

leveransen. Det komplette tilbehøret finner du i vårt

et belte. Du har da begge hender ledig og elektroverktøyet er

Service og vedlikehold

Hvis det er nødvendig å skifte ut tilkoblingsledningen, må

Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstem-

melse med alle gældende bestemmelser i følgende direktiver og forordnin-

ger og opfylder følgende standarder.

Tekniske bilag ved: *
