BRUKSANVISNING GSR 645 TE Professional BOSCH

Indstil omdrejningstal

på: www.bosch-pt.com

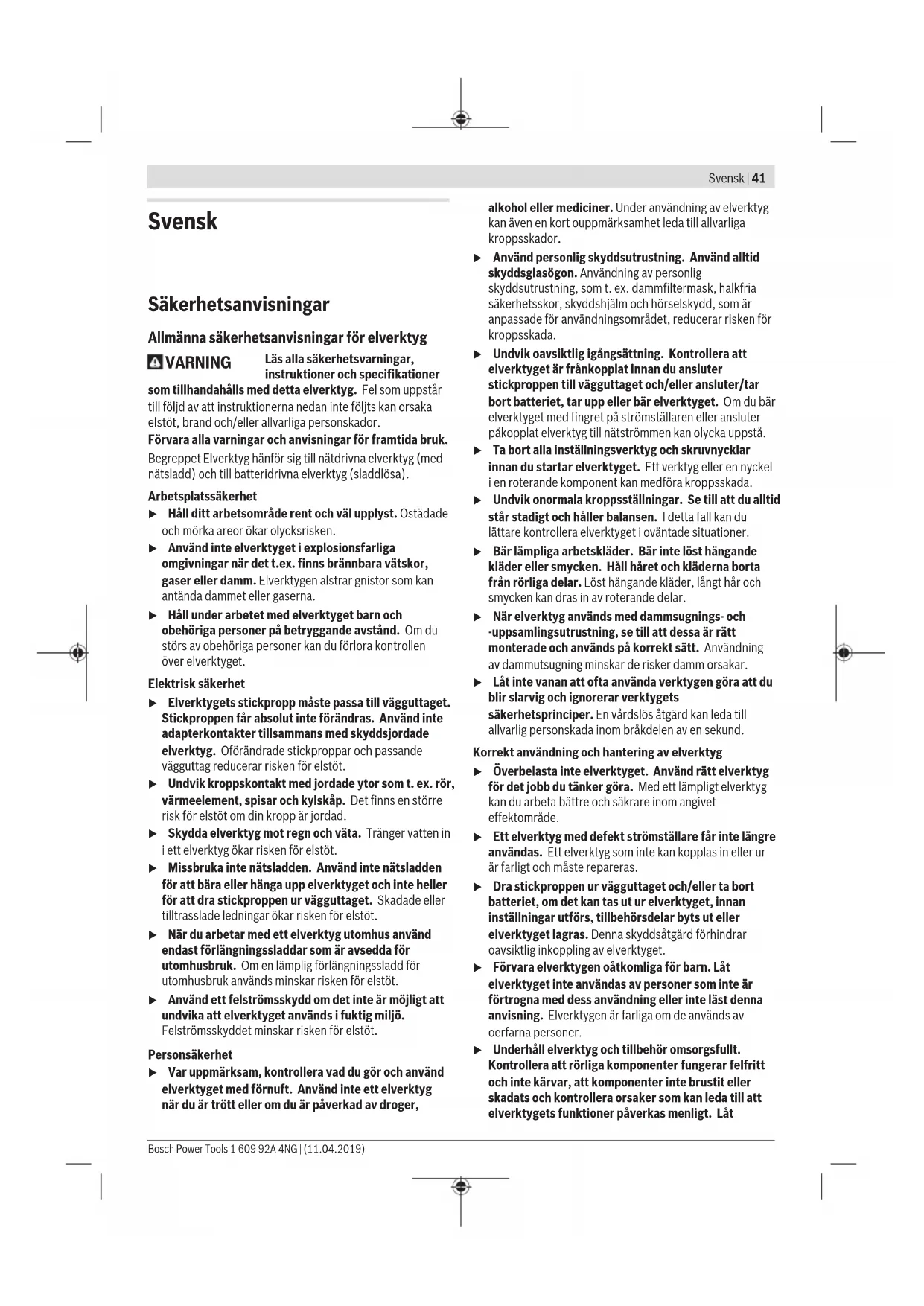

Säkerhetsanvisningar

Allmänna säkerhetsanvisningar för elverktyg

VARNING Läs alla säkerhetsvarningar,

instruktioner och specifikationer

som tillhandahålls med detta elverktyg. Fel som uppstår

till följd av att instruktionerna nedan inte följts kan orsaka

elstöt, brand och/eller allvarliga personskador.

Förvara alla varningar och anvisningar för framtida bruk.

Begreppet Elverktyg hänför sig till nätdrivna elverktyg (med

nätsladd) och till batteridrivna elverktyg (sladdlösa).

Arbetsplatssäkerhet u Håll ditt arbetsområde rent och väl upplyst. Ostädade och mörka areor ökar olycksrisken. u Använd inte elverktyget i explosionsfarliga omgivningar när det t.ex. finns brännbara vätskor,

gaser eller damm. Elverktygen alstrar gnistor som kan

antända dammet eller gaserna. u Håll under arbetet med elverktyget barn och obehöriga personer på betryggande avstånd. Om du

störs av obehöriga personer kan du förlora kontrollen

Elektrisk säkerhet u Elverktygets stickpropp måste passa till vägguttaget. Stickproppen får absolut inte förändras. Använd inte

adapterkontakter tillsammans med skyddsjordade

elverktyg. Oförändrade stickproppar och passande

vägguttag reducerar risken för elstöt. u Undvik kroppskontakt med jordade ytor som t.ex. rör, värmeelement, spisar och kylskåp. Det finns en större

risk för elstöt om din kropp är jordad. u Skydda elverktyg mot regn och väta. Tränger vatten in i ett elverktyg ökar risken för elstöt. u Missbruka inte nätsladden. Använd inte nätsladden för att bära eller hänga upp elverktyget och inte heller

för att dra stickproppen ur vägguttaget. Skadade eller

tilltrasslade ledningar ökar risken för elstöt. u När du arbetar med ett elverktyg utomhus använd endast förlängningssladdar som är avsedda för

utomhusbruk. Om en lämplig förlängningssladd för

utomhusbruk används minskar risken för elstöt. u Använd ett felströmsskydd om det inte är möjligt att undvika att elverktyget används i fuktig miljö.

Felströmsskyddet minskar risken för elstöt.

Personsäkerhet u Var uppmärksam, kontrollera vad du gör och använd elverktyget med förnuft. Använd inte ett elverktyg

när du är trött eller om du är påverkad av droger,

alkohol eller mediciner. Under användning av elverktyg

kan även en kort ouppmärksamhet leda till allvarliga

kroppsskador. u Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig

skyddsutrustning, som t. ex. dammfiltermask, halkfria

säkerhetsskor, skyddshjälm och hörselskydd, som är

anpassade för användningsområdet, reducerar risken för

kroppsskada. u Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är frånkopplat innan du ansluter

stickproppen till vägguttaget och/eller ansluter/tar

bort batteriet, tar upp eller bär elverktyget. Om du bär

elverktyget med fingret på strömställaren eller ansluter

påkopplat elverktyg till nätströmmen kan olycka uppstå. u Ta bort alla inställningsverktyg och skruvnycklar innan du startar elverktyget. Ett verktyg eller en nyckel

i en roterande komponent kan medföra kroppsskada. u Undvik onormala kroppsställningar. Se till att du alltid står stadigt och håller balansen. I detta fall kan du

lättare kontrollera elverktyget i oväntade situationer. u Bär lämpliga arbetskläder. Bär inte löst hängande kläder eller smycken. Håll håret och kläderna borta

från rörliga delar. Löst hängande kläder, långt hår och

smycken kan dras in av roterande delar. u När elverktyg används med dammsugnings- och ‑uppsamlingsutrustning, se till att dessa är rätt

monterade och används på korrekt sätt. Användning

av dammutsugning minskar de risker damm orsakar. u Låt inte vanan att ofta använda verktygen göra att du blir slarvig och ignorerar verktygets

säkerhetsprinciper. En vårdslös åtgärd kan leda till

allvarlig personskada inom bråkdelen av en sekund.

Korrekt användning och hantering av elverktyg u Överbelasta inte elverktyget. Använd rätt elverktyg för det jobb du tänker göra. Med ett lämpligt elverktyg

kan du arbeta bättre och säkrare inom angivet

effektområde. u Ett elverktyg med defekt strömställare får inte längre användas. Ett elverktyg som inte kan kopplas in eller ur

är farligt och måste repareras. u Dra stickproppen ur vägguttaget och/eller ta bort batteriet, om det kan tas ut ur elverktyget, innan

inställningar utförs, tillbehörsdelar byts ut eller

elverktyget lagras. Denna skyddsåtgärd förhindrar

oavsiktlig inkoppling av elverktyget. u Förvara elverktygen oåtkomliga för barn. Låt elverktyget inte användas av personer som inte är

förtrogna med dess användning eller inte läst denna

anvisning. Elverktygen är farliga om de används av

oerfarna personer. u Underhåll elverktyg och tillbehör omsorgsfullt. Kontrollera att rörliga komponenter fungerar felfritt

och inte kärvar, att komponenter inte brustit eller

skadats och kontrollera orsaker som kan leda till att

elverktygets funktioner påverkas menligt. Låt Bosch Power Tools 1 609 92A 4NG | (11.04.2019)42 | Svensk

skadade delar repareras innan elverktyget tas i bruk.

Många olyckor orsakas av dåligt skötta elverktyg. u Håll skärverktygen skarpa och rena. Omsorgsfullt skötta skärverktyg med skarpa eggar kommer inte så lätt i

kläm och går lättare att styra. u Använd elverktyget, tillbehör, insatsverktyg osv. enligt dessa anvisningar. Ta hänsyn till

arbetsvillkoren och arbetsmomenten. Om elverktyget

används på ett sätt som det inte är avsett för kan farliga

situationer uppstå. u Håll handtag och greppytor torra, rena och fria från olja och fett. Hala handtag och greppytor ger ingen säker

hantering och kontroll över verktyget i oväntade

Service u Låt endast kvalificerad fackpersonal reparera elverktyget och endast med originalreservdelar. Detta

garanterar att elverktygets säkerhet upprätthålls.

Säkerhetsanvisningar för skruvdragare u Håll elverktyget i de isolerade gripytorna när du utför ett arbete där skärtillbehören kan komma i kontakt

med dolda kablar eller den egna elförsörjningskabeln.

Vid kontakt med en strömförande ledning kan oskyddade

metalldelar på verktyget som är strömförande ge

operatören en elektrisk stöt. u Använd lämpliga detektorer för att lokalisera dolda försörjningsledningar eller konsultera det lokala

eldistributionsbolaget. Kontakt med elledningar kan

orsaka brand och elstöt. En skadad gasledning kan leda

till explosion. Inträngning i en vattenledning kan orsaka

materiell skada eller elstöt. u Håll i elverktyget väl. Vid åtdragning eller lossning av skruvar kan höga reaktionsmoment uppstå under korta

ögonblick. u Säkra arbetsstycket. Ett arbetsstycke som är fastspänt i en uppspänningsanordning eller ett skruvstycke hålls

säkrare än med handen. u Vänta tills elverktyget stannat helt innan du lägger bort det. Insatsverktyget kan haka upp sig och leda till att

du kan förlora kontrollen över elverktyget.

Produkt- och prestandabeskrivning

Läs igenom alla säkerhetsanvisningar och

instruktioner. Fel som uppstår till följd av att

säkerhetsinstruktionerna och anvisningarna

inte följts kan orsaka elstöt, brand och/eller

allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för åtdragning och lossning av skruvar.

Illustrerade komponenter

Numreringen av komponenterna hänvisar till illustration av

Inställningshylsa för skruvdjupanslag

Universell bithållare

I bruksanvisningen avbildat och beskrivet tillbehör ingår

inte i standardleveransen. I vårt tillbehörsprogram beskrivs

allt tillbehör som finns.

/ II / II / II Uppgifterna gäller för en märkspänning på [U] 230V. Vid avvikande spänning och för utföranden i vissa länder kan uppgifterna variera.

Buller-/vibrationsdata

GSR 6-25 TE GSR 6-45 TE GSR 6-60 TE Bullernivåvärde fastställt enligt EN 62841-2-2.

Den A-klassade bullernivån hos elverktyget ligger typiskt på

Totala vibrationsvärden a

(vektorsumma för tre riktningar) och osäkerhet K beräknad enligt EN 62841-2-2:

Den vibrationsnivå och det bullervärde som anges i dessa

anvisningar har uppmätts enligt en mätmetod som

normerats och kan användas för att jämföra elverktyg med

varandra. Mätmetoden är även lämplig för preliminär

bedömning av vibrations- och bullernivån.

Den angivna vibrations- och bullernivån representerar den

huvudsakliga användningen av elverktyget. Om däremot

elverktyget används för andra ändamål, med andra

insatsverktyg eller inte underhållits ordentligt kan vibrations-

och bullernivån avvika. Då kan vibrations- och bullernivån

under arbetsperioden öka betydligt under hela arbetstiden.

För en exakt bedömning av vibrations- och bullernivån bör

även de tider beaktas när elverktyget är avstängt eller är

igång, men inte används. Detta reducerar vibrations- och

bullerbelastningen för den totala arbetsperioden betydligt.

Bestäm extra säkerhetsåtgärder för att skydda operatören

mot vibrationernas inverkan t.ex.: underhåll av elverktyget

och insatsverktygen, att hålla händerna varma, organisation

Montage u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget.

Verktygsbyte (se bild A)

Dra av djupanslaget (4) framåt. Dra ut skruvbiten (1). Vid

behov kan även universalbithållaren (10) dras ut och bytas.

Sätt på djupanslaget efter verktygsbyte.

Driftstart u Beakta nätspänningen! Kontrollera att strömkällans spänning överensstämmer med uppgifterna på

elverktygets typskylt. Elverktyg märkta med 230V

kan även anslutas till 220V.

Inställning av rotationsriktning

Med riktningsomkopplaren (8) kan elverktygets

rotationsriktning ändras. Vid nedtryckt strömställare Till/

Från (7) kan omkoppling inte ske.

– Högergång: För att skruva in skruvar skjuter du

rotationsriktningsomkopplaren (8) till vänster ända till

– Vänstergång: För att lossa eller skruva ut skruvar skjuter

du rotationsriktningsomkopplaren (8) till höger ända till

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)44 | Norsk

Tryck för start av elverktyget ned strömställaren Till/Från

(7) och håll den nedtryckt.

För att fastställa den intryckta strömbrytaren, (7) tryck på

För att stänga av elverktyget släpper du strömbrytaren (7),

eller om den är låst med spärrknappen (6) trycker du kort på

strömbrytaren (7) och släpper den sedan.

Inställning av varvtal

Du kan reglera det startade elverktygets varvtal medan det

är igång, beroende på hur långt du trycker in på-/avknappen

Ett lätt tryck på strömställaren Till/Från (7) ger ett lågt

varvtal. Med tilltagande tryck ökar varvtalet.

Ställ in inskruvningsdjupet (se bild B)

Med inställningshylsan (3) kan skruvhuvudets

inskruvningsdjup i arbetsstycket väljas i 8 steg per varv.

Varje steg motsvarar en förändring av inskruvningsdjupet på

Vridning av inställningshylsan (3) medsols ger ett större

inskruvningsdjup, vridning motsols ett mindre

Inställningen som behövs fastställer du lättast genom en

Arbetsanvisningar u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. u Elverktyget ska vara avstängt när det förs mot muttern/skruven. Roterande insatsverktyg kan slira

För skruven till skruvbiten (1). Skruven hålls genom

universalbithållarens (10) magnetkraft. Tryck skruvspetsen

kraftigt mot materialet som ska skruvas tills

skruvdjupsanslaget (4) står mot arbetsstycket.

Sätt på elverktyget. Skruven skruvas in i arbetsstycket tills

önskat inskruvningsdjup har uppnåtts. Drivningen kopplas

från, verktygsfästet roterar inte längre. Kontrollera

inskruvningsdjupet och justera det vid behov.

För att lossa skruvar, ställ riktningsomkopplaren (8) på

vänstergång och dra av skruvdjupsanslaget (4) framåt utan

att vrida inställningshylsan.

Du kan också arbeta med monterat skruvdjupsanslag (4) när

du anpassat inskruvningsdjupet.

Med bältesclipsen (5) kan elverktyget hängas t ex på ett

bälte. Vid upphängt elverktyg är båda händerna lediga och

elverktyget är alltid till hands.

Underhåll och service

Underhåll och rengöring u Dra stickproppen ur nätuttaget innan arbeten utförs på elverktyget. u Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete.

Om nätsladden för bibehållande av verktygets säkerhet

måste bytas ut, ska byte ske hos Bosch eller en auktoriserad

serviceverkstad för Bosch elverktyg.

Kundtjänst och applikationsrådgivning

Kundservicen ger svar på frågor beträffande reparation och

underhåll av produkter och reservdelar. Explosionsritningar

och informationer om reservdelar hittar du också under:

Boschs applikationsrådgivnings-team hjälper dig gärna med

frågor om våra produkter och tillbehören till dem.

Ange alltid det 10‑siffriga produktnumret, som finns på

produktens typskylt, vid förfrågningar och

reservdelsbeställningar.

Elverktyg, tillbehör och förpackning ska omhändertas på

miljövänligt sätt för återvinning.

Släng inte elverktyg bland hushållsavfallet!

Endast för EU‑länder:

Enligt det europeiska direktivet 2012/19/EU om förbrukade

elektriska och elektroniska apparater och dess omsättning i

nationell rätt måste obrukbara elverktyg omhändertas

separat och på ett miljövänligt sätt lämnas in för återvinning.

EU-konformitetsförklaring

Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i

alla gällande bestämmelser i de nedan angivna direktiven och förordningar-

nas och att de stämmer överens med följande normer.

Teknisk dokumentation: *
