ПОСІБНИК КОРИСТУВАЧА GSR 645 TE Professional BOSCH

uk Оригінальна інструкція з

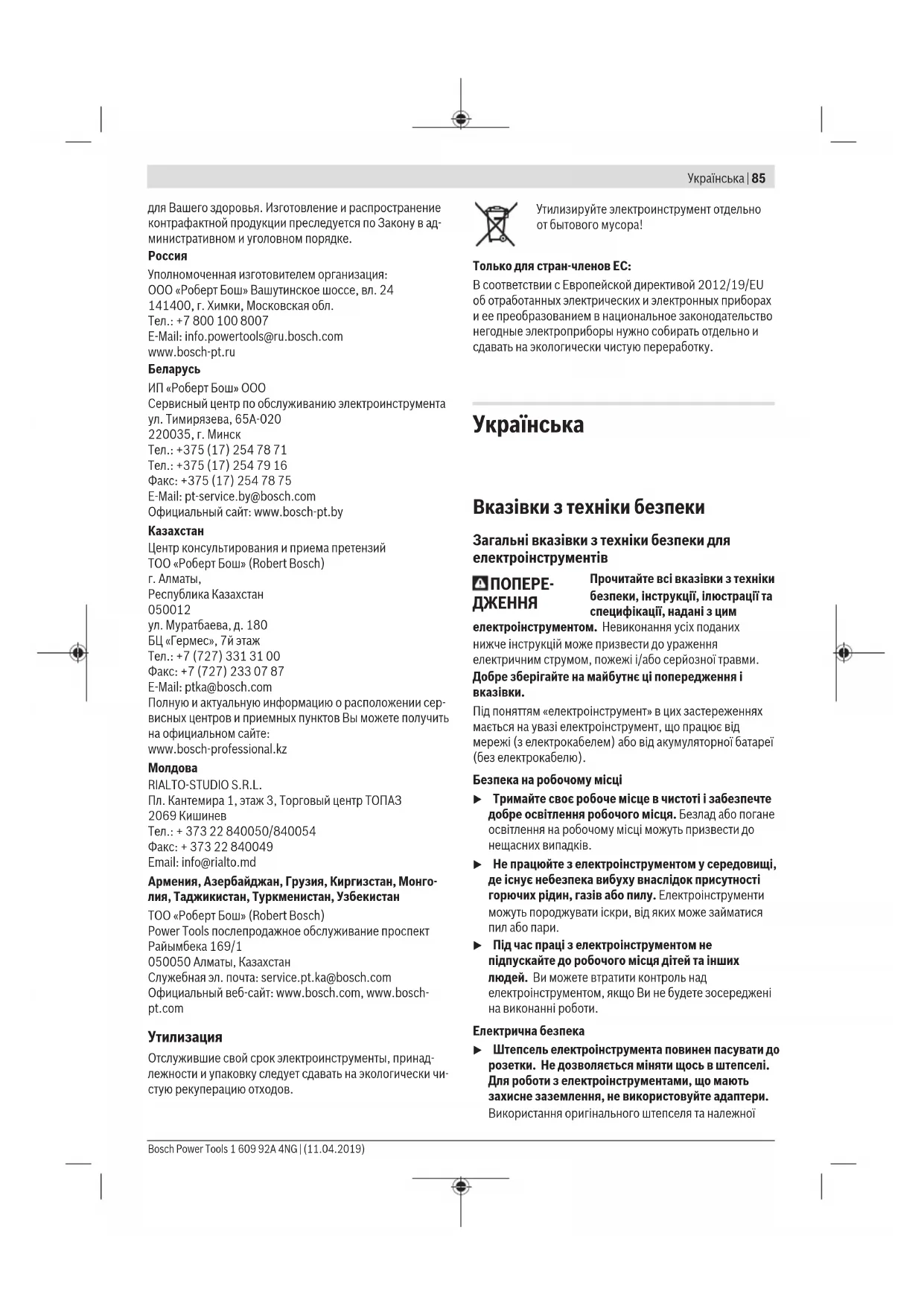

Українська Сторінка 85

Вказівки з техніки безпеки

Загальні вказівки з техніки безпеки для

Прочитайте всі вказівки з техніки

безпеки, інструкції, ілюстрації та

специфікації, надані з цим

електроінструментом. Невиконання усіх поданих

нижче інструкцій може призвести до ураження

електричним струмом, пожежі і/або серйозної травми.

Добре зберігайте на майбутнє ці попередження і

Під поняттям «електроінструмент» в цих застереженнях

мається на увазі електроінструмент, що працює від

мережі (з електрокабелем) або від акумуляторної батареї

(без електрокабелю).

Безпека на робочому місці u Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане

освітлення на робочому місці можуть призвести до

нещасних випадків. u Не працюйте з електроінструментом у середовищі, де існує небезпека вибуху внаслідок присутності

горючих рідин, газів або пилу. Електроінструменти

можуть породжувати іскри, від яких може займатися

пил або пари. u Під час праці з електроінструментом не підпускайте до робочого місця дітей та інших

людей. Ви можете втратити контроль над

електроінструментом, якщо Ви не будете зосереджені

на виконанні роботи.

Електрична безпека u Штепсель електроінструмента повинен пасувати до розетки. Не дозволяється міняти щось в штепселі.

Для роботи з електроінструментами, що мають

захисне заземлення, не використовуйте адаптери.

Використання оригінального штепселя та належної Bosch Power Tools 1 609 92A 4NG | (11.04.2019)86 | Українська

розетки зменшує ризик ураження електричним

u Уникайте контакту частин тіла із заземленими

поверхнями, напр., трубами, батареями опалення,

плитами та холодильниками. Коли Ваше тіло

заземлене, існує збільшена небезпека ураження

електричним струмом.

u Захищайте електроінструменти від дощу і вологи.

Попадання води в електроінструмент збільшує ризик

ураження електричним струмом.

u Не використовуйте мережний шнур живлення не за

призначенням. Ніколи не використовуйте

мережний шнур для перенесення або

перетягування електроінструмента або витягання

штепселя з розетки. Захищайте кабель від тепла,

мастила, гострих країв та рухомих деталей

електроінструмента. Пошкоджений або закручений

кабель збільшує ризик ураження електричним

u Для зовнішніх робіт обов’язково використовуйте

лише такий подовжувач, що придатний для

зовнішніх робіт. Використання подовжувача, що

розрахований на зовнішні роботи, зменшує ризик

ураження електричним струмом.

u Якщо не можна запобігти використанню

електроінструмента у вологому середовищі,

використовуйте пристрій захисного вимкнення.

Використання пристрою захисного вимкнення

зменшує ризик ураження електричним струмом.

u Будьте уважними, слідкуйте за тим, що Ви робите,

та розсудливо поводьтеся під час роботи з

електроінструментом. Не користуйтеся

електроінструментом, якщо Ви стомлені або

знаходитеся під дією наркотиків, спиртних напоїв

або ліків. Мить неуважності при користуванні

електроінструментом може призвести до серйозних

u Використовуйте засоби індивідуального захисту.

Завжди вдягайте захисні окуляри. Застосування

засобів індивідуального захисту для відповідних умов,

напр.,захисної маски, спецвзуття, що не ковзається,

каски та навушників, зменшує ризик травм.

u Уникайте випадкового вмикання. Перш ніж

увімкнути електроінструмент в електромережу або

під’єднати акумуляторну батарею, брати його в

руки або переносити, впевніться в тому, що

електроінструмент вимкнений. Тримання пальця на

вимикачі під час перенесення електроінструмента або

підключення в розетку увімкнутого

електроінструмента може призвести до травм.

u Перед тим, як вмикати електроінструмент,

приберіть налагоджувальні інструменти або

гайковий ключ. Перебування налагоджувального

інструмента або ключа в частині електроінструмента,

що обертається, може призвести до травм.

u Уникайте неприродного положення тіла. Завжди

зберігайте стійке положення та тримайте

рівновагу. Це дозволить Вам краще контролювати

електроінструмент у небезпечних ситуаціях.

u Вдягайте придатний одяг. Не вдягайте просторий

одяг та прикраси. Не підставляйте волосся й одяг

до деталей, що рухаються. Просторий одяг, довге

волосся та прикраси можуть потрапити в деталі, що

u Якщо існує можливість монтувати

пиловідсмоктувальні або пилоуловлюючі пристрої,

переконайтеся, щоб вони були добре під’єднані та

правильно використовувалися. Використання

пиловідсмоктувального пристрою може зменшити

небезпеки, зумовлені пилом.

u Добре знання електроінструментів, отримане в

результаті частого їх використання, не повинно

призводити до самовпевненості й ігнорування

принципів техніки безпеки. Необережна дія може в

одну мить призвести до важкої травми.

Правильне поводження та користування

електроінструментами

u Не перевантажуйте електроінструмент.

Використовуйте такий електроінструмент, що

спеціально призначений для відповідної роботи.

Зпридатним електроінструментом Ви з меншим

ризиком отримаєте кращі результати роботи, якщо

будете працювати в зазначеному діапазоні потужності.

u Не користуйтеся електроінструментом з

пошкодженим вимикачем. Електроінструмент, який

не вмикається або не вимикається, є небезпечним і

його треба відремонтувати.

u Перед тим, як регулювати що-небудь в

електроінструменті, міняти приладдя або ховати

електроінструмент, витягніть штепсель із розетки

та/або витягніть акумуляторну батарею. Ці

попереджувальні заходи з техніки безпеки зменшують

ризик випадкового запуску електроінструмента.

u Ховайте електроінструменти, якими Ви саме не

користуєтеся, від дітей. Не дозволяйте

користуватися електроінструментом особам, що не

знайомі з його роботою або не читали ці вказівки.

Використання електроінструментів недосвідченими

особами може бути небезпечним.

u Старанно доглядайте за електроінструментами і

приладдям. Перевіряйте, щоб рухомі деталі

електроінструмента були правильно розташовані

та не заїдали, не були пошкодженими або у будь-

якому іншому стані, який міг би вплинути на

функціонування електроінструмента. Пошкоджені

електроінструменти потрібно відремонтувати,

перш ніж користуватися ними знову. Велика

кількість нещасних випадків спричиняється поганим

доглядом за електроінструментами.

u Тримайте різальні інструменти нагостреними та в

чистоті. Старанно доглянуті різальні інструменти з

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsУкраїнська | 87

гострим різальним краєм менше застряють та легші в

експлуатації. u Використовуйте електроінструмент, приладдя до нього, робочі інструменти тощо відповідно до цих

вказівок. Беріть до уваги при цьому умови роботи

та специфіку виконуваної роботи. Використання

електроінструментів для робіт, для яких вони не

передбачені, може призвести до небезпечних

ситуацій. u Тримайте рукоятки і поверхні захвату сухими і чистими, слідкуйте, щоб на них не було оливи або

густого мастила. Слизькі рукоятки і поверхні захвату

унеможливлюють безпечне поводження з

електроінструментом та його контролювання в

неочікуваних ситуаціях.

Сервіс u Віддавайте свій електроінструмент на ремонт лише кваліфікованим фахівцям та лише з

використанням оригінальних запчастин. Це

забезпечить роботу пристрою протягом тривалого

Вказівки з техніки безпеки для шурупокрутів u При виконанні робіт, при яких шуруп може зачепити заховану електропроводку або власний

шнур живлення, тримайте інструмент за ізольовані

поверхні. Перерізання кабелю, який знаходиться під

напругою, може призвести до зарядження металевих

частин електроінструмента та до ураження

електричним струмом. u Для знаходження захованих в стіні труб або електропроводки користуйтеся придатними

приладами або зверніться в місцеве підприємство

електро-, газо- і водопостачання. Зачеплення

електропроводки може призводити до пожежі та

ураження електричним струмом. Зачеплення газової

труби може призводити до вибуху. Зачеплення

водопроводної труби може завдати шкоду

матеріальним цінностям або призвести до ураження

електричним струмом. u Міцно тримайте електроінструмент. При закручуванні і розкручуванні гвинтів/шурупів можуть

виникати короткочасні високі реакційні моменти. u Закріплюйте оброблювану заготовку. За допомогою затискного пристрою або лещат оброблюваний

матеріал фіксується надійніше ніж при триманні його в

руці. u Перед тим, як покласти електроінструмент, зачекайте, поки він не зупиниться. Адже робочий

інструмент може зачепитися за що‑небудь, що

призведе до втрати контролю над електроприладом.

Опис продукту і послуг

Прочитайте всі застереження і вказівки.

Невиконання вказівок з техніки безпеки та

інструкцій може призвести до ураження

електричним струмом, пожежі та/або

важких серйозних травм.

Будь ласка, дотримуйтеся ілюстрацій на початку

інструкції з експлуатації.

Прилад призначений для закручування і викручування

Зображені компоненти

Нумерація зображених компонентів посилається на

зображення електроприладу на сторінці з малюнком.

Втулка для регулювання обмежувача глибини

Обмежувач глибини закручування

Кнопка фіксації вимикача

Перемикач напрямку обертання

Рукоятка (з ізольованою поверхнею)

Універсальний утримувач біт

Зображене або описане приладдя не входить в

стандартний обсяг поставки. Повний асортимент

приладдя Ви знайдете в нашій програмі приладдя.

Ном. споживана потужність Вт 701 701 701

Макс. корисна потужність Вт 327 327 327

Кількість обертів на холостому

Номінальна кількість обертів хвил.

Макс. Ø гвинтів/шурупів мм 6 6 6

Ном. споживана потужність Вт 701 701 701

Макс. корисна потужність Вт 327 327 327

Кількість обертів на холостому

Номінальна кількість обертів хвил.

Макс. Ø гвинтів/шурупів мм 6 6 6

Параметри зазначені для номінальної напруги [U] 230 В. При інших значеннях напруги, а також у специфічному для країни виконанні

можливі інші параметри.

Інформація щодо шуму і вібрації

GSR 6-25 TE GSR 6-45 TE GSR 6-60 TE

Значення звукової емісії визначені відповідно до EN 62841-2-2.

А-зважений рівень звукового тиску від електроінструмента, як правило, становить

Рівень звукового тиску

Рівень звукової потужності

(векторна сума трьох напрямків) і похибка K визначені відповідно до EN 62841-2-2:

Закручування/розкручування шурупів:

Зазначені в цих вказівках рівень вібрації і рівень емісії

шуму вимірювалися за визначеною в стандартах

процедурою; ними можна користуватися для порівняння

приладів. Вони також придатні для попередньої оцінки

рівня вібрації і рівня емісії шуму.

Зазначені рівень вібрації і рівень емісії шуму стосуються

основних робіт, для яких застосовується

електроінструмент. Однак у разі застосування

електроінструмента для інших робіт, роботи з іншим

приладдям або у разі недостатнього технічного

обслуговування рівень вібрації і рівень емісії шуму

можуть бути іншими. В результаті рівень вібрації і рівень

емісії шуму протягом всього робочого часу можуть

Для точної оцінки рівня вібрації і рівня емісії шуму

потрібно також враховувати інтервали часу, коли

електроінструмент вимкнений або, хоча й увімкнений,

але фактично не працює. Це може значно зменшити

сумарний рівень вібрації і рівень емісії шуму протягом

Визначте додаткові заходи безпеки для захисту

оператора електроінструмента від вібрації, напр.:

технічне обслуговування електроінструмента і робочих

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsУкраїнська | 89

інструментів, нагрівання рук, організація робочих

u Перед будь-якими маніпуляціями з

електроприладом витягніть штепсель з розетки.

Заміна робочого інструмента (див. мал. A)

Потягніть обмежувач глибини (4) уперед і зніміть його.

Витягніть біту (1). За потреби можна витягнути і поміняти

також і універсальний затискач біт (10).

Після заміни робочого інструмента знову надіньте

u Зважайте на напругу у мережі! Напруга в джерелі

струму повинна відповідати даним на заводській

табличці електроінструменту. Електроприлад, що

розрахований на напругу 230В, може працювати

Встановлення напрямку обертання

За допомогою перемикача напрямку обертання (8)

можна міняти напрямок обертання інструмента. Однак це

не можливо, якщо натиснутий вимикач (7).

– Обертання праворуч: Для закручування гвинтів

посуньте перемикач напрямку обертання (8) до упору

– Обертання ліворуч: Для послаблення або

викручування гвинтів посуньте перемикач напрямку

обертання (8) до упору праворуч.

Щоб увімкнути електроінструмент, натисніть на вимикач

(7) і тримайте його натиснутим.

Щоб зафіксувати натиснутий вимикач (7), натисніть на

Щоб вимкнути, електроінструмент, відпустіть вимикач

(7) або, якщо він зафіксований кнопкою фіксації (6),

коротко натисніть на вимикач (7) та знову відпустіть його.

Регулювання кількості обертів

Кількість обертів увімкнутого електроінструмента можна

плавно регулювати більшим чи меншим натисканням на

При легкому натисканні на вимикач (7)

електроінструмент працює з малою кількістю обертів. Із

збільшенням сили натискування кількість обертів

Встановлення глибини закручування (див. мал. B)

За допомогою втулки (3) глибину закручування головки

гвинта в матеріал можна задавати у 8 ступенів за один

оберт. За один крок глибина закручування міняється на

Повертанням втулки (3) за стрілкою годинника глибина

закручування збільшується, повертанням втулки проти

стрілки годинника глибина закручування зменшується.

Необхідну настройку краще всього визначати шляхом

Вказівки щодо роботи

u Перед будь-якими маніпуляціями з

електроприладом витягніть штепсель з розетки.

u Приставляйте електроінструмент до гайки/гвинта

лише у вимкнутому стані. Робочі інструменти, що

обертаються, можуть зісковзувати.

Підведіть гвинт до біти (1). Гвинт утримується магнітом

універсального затискача біт (10). Із силою встроміть

кінчик гвинта в матеріал, щоб обмежувач глибини

закручування (4) уперся в матеріал.

Увімкніть електроприлад. Гвинт закручується в матеріал

до досягнення встановленої глибини закручування.

Привод розмикається; затискач робочого інструмента

більше не крутиться. Перевірте глибину закручування і за

необхідністю відрегулюйте її.

Для відкручування гвинтів встановіть перемикач

напрямку обертання (8) на обертання ліворуч і потягніть

обмежувач глибини закручування (4) уперед, щоб зняти

його, але не повертайте при цьому втулку для

регулювання обмежувача глибини закручування.

Можна також працювати зі встромленим обмежувачем

глибини закручування (4), якщо потрібно припасувати

глибину закручування.

За допомогою кріплення (5) електроінструмент можна

зачепити, напр., за пояс. Це звільнить Вам руки,

електроприлад завжди буде у Вас під рукою.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

u Перед будь-якими маніпуляціями з

електроприладом витягніть штепсель з розетки.

u Для якісної і безпечної роботи тримайте

електроприлад і вентиляційні отвори в чистоті.

Якщо треба поміняти під’єднувальний кабель, це треба

робити на фірмі Bosch або в сервісній майстерні для

електроінструментів Bosch, щоб уникнути небезпек.

Сервіс і консультації з питань застосування

В сервісній майстерні Ви отримаєте відповідь на Ваші

запитання стосовно ремонту і технічного обслуговування

Вашого продукту. Малюнки в деталях і інформацію щодо

запчастин можна знайти за адресою: www.bosch-pt.com

Команда співробітників Bosch з надання консультацій

щодо використання продукції із задоволенням відповість

на Ваші запитання стосовно нашої продукції та приладдя

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)90 | Қазақ

При всіх додаткових запитаннях та замовленні запчастин,

будь ласка, зазначайте 10-значний номер для

замовлення, що стоїть на паспортній табличці продукту.

Гарантійне обслуговування і ремонт електроінструменту

здійснюються відповідно до вимог і норм виготовлювача

на території всіх країн лише у фірмових або

авторизованих сервісних центрах фірми «Роберт Бош».

ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції

небезпечне в експлуатації і може мати негативні наслідки

для здоров’я. Виготовлення і розповсюдження

контрафактної продукції переслідується за Законом в

адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів

Факс: +380 44 512 0591

E-Mail: pt-service@ua.bosch.com

www.bosch-professional.com/ua/uk

Адреса Регіональних гарантійних сервісних майстерень

за- значена в Національному гарантійному талоні.

Електроприлади, приладдя і упаковку треба здавати на

екологічно чисту повторну переробку.

Не викидайте електроінструменти в побутове

Відповідно до Європейської директиви 2012/19/EU

щодо відпрацьованих електричних і електронних

приладів і її перетворення в національне законодавство

непридатні до вживання електроінструменти треба

збирати окремо і здавати на екологічно чисту

Заява про відповідність ЄС

Мизаявляємо під нашу одноособову відповідальність, що названі

вироби відповідають усім чинним положенням нищеозначених директив

і розпоряджень, а також нижчеозначеним нормам.

Технічна документація зберігається у: *
