ПОСІБНИК КОРИСТУВАЧА GDS 24 BOSCH

uk Оригінальна інструкція з

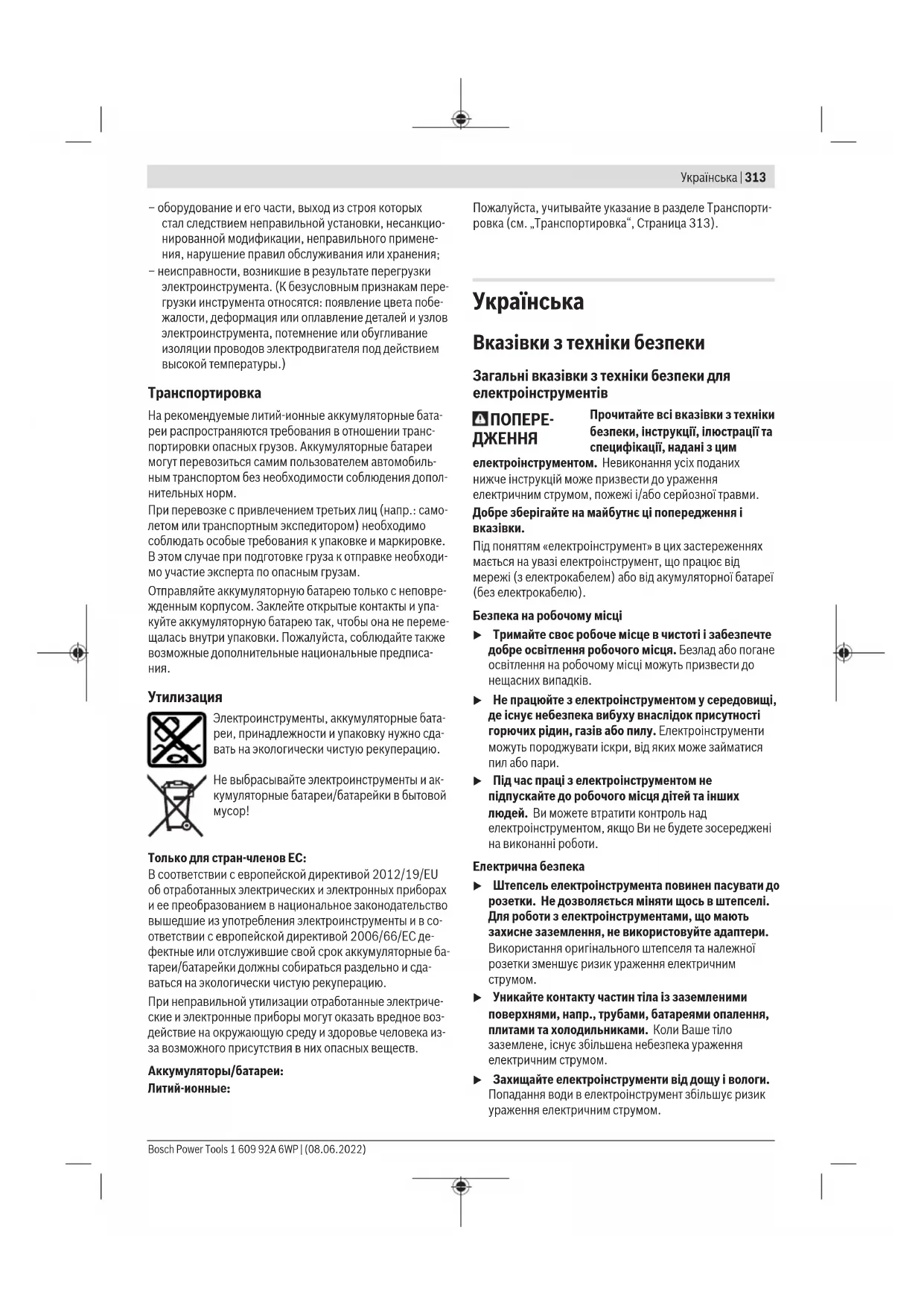

Українська Сторінка 313

Вказівки з техніки безпеки

Загальні вказівки з техніки безпеки для

Прочитайте всі вказівки з техніки

безпеки, інструкції, ілюстрації та

специфікації, надані з цим

електроінструментом. Невиконання усіх поданих

нижче інструкцій може призвести до ураження

електричним струмом, пожежі і/або серйозної травми.

Добре зберігайте на майбутнє ці попередження і

Під поняттям «електроінструмент» в цих застереженнях

мається на увазі електроінструмент, що працює від

мережі (з електрокабелем) або від акумуляторної батареї

(без електрокабелю).

Безпека на робочому місці u Тримайте своє робоче місце в чистоті і забезпечте добре освітлення робочого місця. Безлад або погане

освітлення на робочому місці можуть призвести до

нещасних випадків. u Не працюйте з електроінструментом у середовищі, де існує небезпека вибуху внаслідок присутності

горючих рідин, газів або пилу. Електроінструменти

можуть породжувати іскри, від яких може займатися

пил або пари. u Під час праці з електроінструментом не підпускайте до робочого місця дітей та інших

людей. Ви можете втратити контроль над

електроінструментом, якщо Ви не будете зосереджені

на виконанні роботи.

Електрична безпека u Штепсель електроінструмента повинен пасувати до розетки. Не дозволяється міняти щось в штепселі.

Для роботи з електроінструментами, що мають

захисне заземлення, не використовуйте адаптери.

Використання оригінального штепселя та належної

розетки зменшує ризик ураження електричним

струмом. u Уникайте контакту частин тіла із заземленими поверхнями, напр., трубами, батареями опалення,

плитами та холодильниками. Коли Ваше тіло

заземлене, існує збільшена небезпека ураження

електричним струмом. u Захищайте електроінструменти від дощу і вологи. Попадання води в електроінструмент збільшує ризик

ураження електричним струмом. Bosch Power Tools 1 609 92A 6WP | (08.06.2022)314 | Українська

u Не використовуйте мережний шнур живлення не за

призначенням. Ніколи не використовуйте

мережний шнур для перенесення або

перетягування електроінструмента або витягання

штепселя з розетки. Захищайте кабель від тепла,

мастила, гострих країв та рухомих деталей

електроінструмента. Пошкоджений або закручений

кабель збільшує ризик ураження електричним

u Для зовнішніх робіт обов’язково використовуйте

лише такий подовжувач, що придатний для

зовнішніх робіт. Використання подовжувача, що

розрахований на зовнішні роботи, зменшує ризик

ураження електричним струмом.

u Якщо не можна запобігти використанню

електроінструмента у вологому середовищі,

використовуйте пристрій захисного вимкнення.

Використання пристрою захисного вимкнення

зменшує ризик ураження електричним струмом.

u Будьте уважними, слідкуйте за тим, що Ви робите,

та розсудливо поводьтеся під час роботи з

електроінструментом. Не користуйтеся

електроінструментом, якщо Ви стомлені або

знаходитеся під дією наркотиків, спиртних напоїв

або ліків. Мить неуважності при користуванні

електроінструментом може призвести до серйозних

u Використовуйте засоби індивідуального захисту.

Завжди вдягайте захисні окуляри. Застосування

засобів індивідуального захисту для відповідних умов,

напр.,захисної маски, спецвзуття, що не ковзається,

каски та навушників, зменшує ризик травм.

u Уникайте випадкового вмикання. Перш ніж

увімкнути електроінструмент в електромережу або

під’єднати акумуляторну батарею, брати його в

руки або переносити, впевніться в тому, що

електроінструмент вимкнений. Тримання пальця на

вимикачі під час перенесення електроінструмента або

підключення в розетку увімкнутого

електроінструмента може призвести до травм.

u Перед тим, як вмикати електроінструмент,

приберіть налагоджувальні інструменти або

гайковий ключ. Перебування налагоджувального

інструмента або ключа в частині електроінструмента,

що обертається, може призвести до травм.

u Уникайте неприродного положення тіла. Завжди

зберігайте стійке положення та тримайте

рівновагу. Це дозволить Вам краще контролювати

електроінструмент у небезпечних ситуаціях.

u Вдягайте придатний одяг. Не вдягайте просторий

одяг та прикраси. Не підставляйте волосся й одяг

до деталей, що рухаються. Просторий одяг, довге

волосся та прикраси можуть потрапити в деталі, що

u Якщо існує можливість монтувати

пиловідсмоктувальні або пилоуловлюючі пристрої,

переконайтеся, щоб вони були добре під’єднані та

правильно використовувалися. Використання

пиловідсмоктувального пристрою може зменшити

небезпеки, зумовлені пилом.

u Добре знання електроінструментів, отримане в

результаті частого їх використання, не повинно

призводити до самовпевненості й ігнорування

принципів техніки безпеки. Необережна дія може в

одну мить призвести до важкої травми.

Правильне поводження та користування

електроінструментами

u Не перевантажуйте електроінструмент.

Використовуйте такий електроінструмент, що

спеціально призначений для відповідної роботи.

Зпридатним електроінструментом Ви з меншим

ризиком отримаєте кращі результати роботи, якщо

будете працювати в зазначеному діапазоні потужності.

u Не користуйтеся електроінструментом з

пошкодженим вимикачем. Електроінструмент, який

не вмикається або не вимикається, є небезпечним і

його треба відремонтувати.

u Перед тим, як регулювати що-небудь в

електроінструменті, міняти приладдя або ховати

електроінструмент, витягніть штепсель із розетки

та/або витягніть акумуляторну батарею. Ці

попереджувальні заходи з техніки безпеки зменшують

ризик випадкового запуску електроінструмента.

u Ховайте електроінструменти, якими Ви саме не

користуєтеся, від дітей. Не дозволяйте

користуватися електроінструментом особам, що не

знайомі з його роботою або не читали ці вказівки.

Використання електроінструментів недосвідченими

особами може бути небезпечним.

u Старанно доглядайте за електроінструментами і

приладдям. Перевіряйте, щоб рухомі деталі

електроінструмента були правильно розташовані

та не заїдали, не були пошкодженими або у будь-

якому іншому стані, який міг би вплинути на

функціонування електроінструмента. Пошкоджені

електроінструменти потрібно відремонтувати,

перш ніж користуватися ними знову. Велика

кількість нещасних випадків спричиняється поганим

доглядом за електроінструментами.

u Тримайте різальні інструменти нагостреними та в

чистоті. Старанно доглянуті різальні інструменти з

гострим різальним краєм менше застряють та легші в

u Використовуйте електроінструмент, приладдя до

нього, робочі інструменти тощо відповідно до цих

вказівок. Беріть до уваги при цьому умови роботи

та специфіку виконуваної роботи. Використання

електроінструментів для робіт, для яких вони не

передбачені, може призвести до небезпечних

1 609 92A 6WP | (08.06.2022) Bosch Power ToolsУкраїнська | 315

u Тримайте рукоятки і поверхні захвату сухими і

чистими, слідкуйте, щоб на них не було оливи або

густого мастила. Слизькі рукоятки і поверхні захвату

унеможливлюють безпечне поводження з

електроінструментом та його контролювання в

неочікуваних ситуаціях.

Правильне поводження та користування

електроінструментами, що працюють на

акумуляторних батареях

u Заряджайте акумуляторні батареї лише в

заряджувальних пристроях, рекомендованих

виготовлювачем. Використання заряджувального

пристрою для акумуляторних батарей, для яких він не

передбачений, може призводити до пожежі.

u Використовуйте в електроінструментах лише

рекомендовані акумуляторні батареї.

Використання інших акумуляторних батарей може

призводити до травм та пожежі.

u Не зберігайте акумуляторну батарею, якою Ви

саме не користуєтеся, поряд із канцелярськими

скріпками, ключами, цвяхами, гвинтами та іншими

невеликими металевими предметами, які можуть

спричинити перемикання контактів. Коротке

замикання між контактами акумуляторної батареї

може спричиняти опіки або пожежу.

u При неправильному використанні з акумуляторної

батареї може потекти рідина. Уникайте контакту з

нею. При випадковому контакті промийте

відповідне місце водою. Якщо рідина потрапила в

очі, додатково зверніться до лікаря. Акумуляторна

рідина може спричиняти подразнення шкіри або

u Не використовуйте пошкоджені або модифіковані

акумулятори або електроінструменти. Пошкоджені

або модифіковані акумулятори можуть повестися

неочікувано, що може призвести до пожежі, вибуху

u Не піддавайте акумулятор або електроінструмент

дії вогню або високих температур. Вогонь або

температури вищі за 130 °C можуть призвести до

u Виконуйте всі вказівки із заряджання і не

заряджайте акумулятор або електроінструмент за

температур, що виходять за вказані в інструкції

межі. Неправильне заряджання або заряджання за

температур, що виходять за вказані межі, може

пошкодити батарею і підвищити ризик займання.

u Віддавайте свій електроінструмент на ремонт лише

кваліфікованим фахівцям та лише з

використанням оригінальних запчастин. Це

забезпечить роботу пристрою протягом тривалого

u Ніколи не обслуговуйте пошкоджені акумулятори.

Обслуговувати акумулятори дозволяється лише

виробнику або авторизованим сервісним

Вказівки з техніки безпеки для кутових

Вказівки з техніки безпеки при шліфуванні,

шліфуванні наждаком, крацюванні дротяною щіткою

та відрізуванні шліфувальним кругом:

u Цей електроінструмент може використовуватися в

якості шліфмашини, шліфмашини з наждачною

шкуркою, дротяної щітки, дироколу або абразивно-

відрізного верстата. Прочитайте всі вказівки з

техніки безпеки, інструкції, ілюстрації та

специфікації, надані з цим електроінструментом.

Невиконання усіх поданих нижче інструкцій може

призвести до ураження електричним струмом, пожежі

і/або важкої травми.

u Цей електроінструмент не призначений для

полірування. Використання електроінструмента з

метою, для якої він не передбачений, може створити

небезпечну ситуацію і призвести до тілесних

u Не переобладнуйте цей електроінструмент для

роботи у спосіб, не передбачений і не зазначений

виробником інструменту. Таке переобладнання

може призвести до втрати контролю та спричинити

u Використовуйте лише приладдя, що передбачене і

рекомендоване виробником спеціально для цього

електроінструмента. Сама лише можливість

закріплення приладдя на електроінструменті не

гарантує його безпечне використання.

u Допустима кількість обертів приладдя повинна як

мінімум відповідати максимальній кількості

обертів, що зазначена на електроінструменті.

Приладдя, що обертається швидше дозволеного,

може зламатися і розлетітися.

u Зовнішній діаметр і товщина приладдя повинні

відповідати параметрам електроінструмента. При

неправильних розмірах приладдя існує небезпека

того, що робочий інструмент буде недостатньо

прикриватися та Ви можете втратити контроль над

u Розміри кріплення для приладдя повинні

відповідати розмірам кріпильного обладнання

електроінструменту. Робочі інструменти, що неточно

кріпляться на електроінструменті, обертаються

нерівномірно, сильно вібрують і можуть призвести до

u Не використовуйте пошкоджений робочий

інструмент. Перед кожним використанням

перевіряйте робочі інструменти, зокрема,

шліфувальні круги на відламки та тріщини, опорні

шліфувальні тарілки на тріщини, знос або сильне

притуплення, дротяні щітки на розхитані або

зламані дроти. Якщо електроінструмент або

робочий інструмент впав, перевірте, чи не

Bosch Power Tools 1 609 92A 6WP | (08.06.2022)316 | Українська

пошкодився він, або використовуйте

непошкоджений робочий інструмент. Після

перевірки і монтажу робочого інструмента Ви самі

й інші особи, що знаходяться поблизу, повинні

стати так, щоб не знаходитися в площині робочого

інструмента, що обертається, після чого увімкніть

електроінструмент на одну хвилину на

максимальну кількість обертів без навантаження.

Пошкоджені робочі інструменти більшістю ламаються

під час такої перевірки.

u Використовуйте засоби індивідуального захисту.

Залежно від виду робіт використовуйте захисну

маску, захист для очей або захисні окуляри. За

потреби вдягайте респіратор, навушники, захисні

рукавиці або спеціальний фартух, щоб захистити

себе від невеличких часточок, що утворюються під

час шліфування, та часточок матеріалу. Очі повинні

бути захищені від відлетілих чужорідних тіл, що

утворюються при різних видах застосувань.

Респіратор або маска повинні відфільтровувати пил,

що утворюється під час певних робіт. Тривала робота

при гучному шумі може призвести до втрати слуху.

u Слідкуйте за тим, щоб інші особи дотримувалися

безпечної відстані від робочої зони. Кожен, хто

заходить у робочу зону, повинен мати на собі

засоби індивідуального захисту. Уламки

оброблюваного матеріалу або зламаних робочих

інструментів можуть відлітати та спричиняти тілесні

ушкодження навіть за межами безпосередньої

u При виконанні робіт, при яких приладдя може

зачепити заховану електропроводку, тримайте

інструмент лише за ізольовані поверхні.

Зачеплення приладдям проводки, що знаходиться під

напругою, може заряджувати також металеві частини

електроінструмента та призводити до ураження

електричним струмом.

u Перш, ніж покласти електроінструмент, завжди

чекайте, поки приладдя повністю не зупиниться.

Робочий інструмент, що ще обертається, може

зачепитися за поверхню, на яку його кладуть, через

що можна втратити контроль над

електроінструментом.

u Не залишайте електроінструмент увімкненим під

час перенесення. Робочий інструмент, що

обертається, може випадково зачепити одяг та

u Регулярно прочищайте вентиляційні щілини

електроінструмента. Вентилятор електромотора

затягує пил у корпус, сильне накопичення металевого

пилу може призвести до електричної небезпеки.

u Не користуйтеся електроінструментом поблизу

горючих матеріалів. Такі матеріали можуть

займатися від іскор.

u Не використовуйте робочі інструменти, що

потребують охолоджувальної рідини. Використання

води або іншої охолоджувальної рідини може

призвести до ураження електричним струмом.

Сіпання та відповідні попередження:

Сіпання – це несподівана реакція електроінструменту на

зачеплення або застрявання приладдя, що обертається,

наприклад, шліфувального круга, тарілчастого

шліфувального круга, дротяної щітки тощо. В результаті

електроінструмент починає неконтрольовано рухатися з

прискоренням проти напрямку обертання приладдя в

Якщо, напр., шліфувальний круг застряє або

зачіплюється в оброблюваному матеріалі, край

шліфувального круга, що саме врізався в матеріал, може

блокуватися, призводячи до відскакування або сіпання

шліфувального круга. В результаті шліфувальний круг

починає рухатися в напрямку особи, що обслуговує

електроінструмент, або у протилежному напрямку, в

залежності від напрямку обертання круга в місці

застрявання. При цьому шліфувальний круг може

Сіпання – це результат неправильної експлуатації або

помилок при роботі з електроінструментом. Йому можна

запобігти за допомогою належних запобіжних заходів, що

u Міцно тримайте електроінструмент обома руками і

розташуйте своє тіло та руки у положенні, в якому

ви зможете протистояти сіпанню. Завжди

використовуйте додаткову рукоятку (за її

наявності), щоб бути в стані найкращим чином

справитися із сіпанням і реактивними моментами

при високій частоті обертання робочого

інструмента у момент вмикання. Із сіпанням та

реактивними моментами можна справитися за умови

придатних запобіжних заходів.

u Ніколи не тримайте руку поблизу від робочого

інструмента, що обертається. При сіпанні робочий

інструмент може відскочити Вам на руку.

u Уникайте своїм корпусом місць, куди в разі сіпання

може відскочити електроінструмент. При сіпанні

електроінструмент відскакує в напрямку,

протилежному руху шліфувального круга в місці

u Працюйте з особливою обережністю в кутах, на

гострих краях тощо. Запобігайте відскакуванню

робочого інструмента від оброблюваного

матеріалу та його заклинюванню. В кутах, на

гострих краях або при відскакуванні робочий

інструмент може заклинюватися. Це призводить до

втрати контролю або сіпання.

u Не використовуйте ланцюгові пилкові полотна,

пилкові полотна для деревини, сегментовані

діамантові круги із шліцами, ширина яких

перевищує 10мм, або пиляльні диски із зубцями.

Таке приладдя часто спричиняє сіпання або втрату

контролю над електроінструментом.

1 609 92A 6WP | (08.06.2022) Bosch Power ToolsУкраїнська | 317

Особливі попередження при шліфуванні та

відрізуванні шліфувальним кругом:

u Використовуйте лише шліфувальні круги,

призначені для цього електроінструмента, та

захисний кожух, передбачений для відповідного

шліфувального круга. Шліфувальні круги, що не

передбачені для цього електроінструменту, не можна

достатньою мірою прикрити, тому вони небезпечні.

u Вигнуті шліфувальні круги потрібно монтувати

таким чином, щоб їх робоча поверхня не виступала

за край захисного кожуха. Неправильно монтований

шліфувальний круг, що виступає за край захисного

кожуха, не можна достатньо захистити.

u Захисний кожух треба надійно встановити на

електроінструменті та відрегулювати з

досягненням максимальної безпеки таким чином,

щоб на оператора дивилася якомога менша

частина неприкритого шліфувального інструмента.

Захисний кожух захищає оператора від уламків,

випадкового контакту із шліфувальним інструментом

та від іскор, від яких міг би зайнятися одяг.

u Шліфувальні круги можна використовувати лише

для рекомендованих видів робіт. Наприклад:

ніколи не шліфуйте боковою поверхнею відрізного

круга. Відрізні круги призначені для знімання

матеріалу кромкою круга. Бічне навантаження може

u Завжди використовуйте для вибраного

шліфувального круга непошкоджений затискний

фланець відповідного розміру та форми.

Придатний фланець підтримує відрізний круг і, таким

чином, зменшує небезпеку перелому круга. Фланці

для відрізних кругів можуть відрізнятися від фланців

для шліфувальних кругів.

u Не використовуйте зношені круги, що вживалися

на електроінструментах більших розмірів.

Призначені для більших електроінструментів круги не

розраховані на більшу кількість обертів менших

електроінструментів та можуть ламатися.

u При використанні коліс подвійного призначення

завжди використовуйте захисний кожух, що

відповідає виконуваній роботі. У разі відмови від

використання належного захисного кожуху може не

забезпечуватися бажаний рівень захисту, що може

призвести до важких травм.

Інші особливі попередження при відрізуванні

шліфувальним кругом:

u Уникайте застрявання відрізного круга або занадто

сильного натискання. Не робіть занадто глибоких

надрізів. Занадто сильне натискання на відрізний

круг збільшує навантаження на нього та його

схильність до перекосу або застрявання і таким чином

збільшує можливість сіпання або ламання

шліфувального круга.

u Уникайте зони попереду та позаду відрізного

круга. Якщо Ви пересуваєте відрізний круг в

оброблюваному матеріалі в напрямку від себе, при

сіпанні електроінструмент з кругом може відскочити

u Якщо відрізний круг заклинить або ви навмисно

зупините різання, вимкніть електроінструмент та

тримайте його, не рухаючись, поки круг не

зупиниться. Ніколи не намагайтеся вийняти з

прорізу відрізний круг, що ще обертається, інакше

електроінструмент може сіпнутися. З’ясуйте та

усуньте причину заклинення.

u Не вмикайте електроінструмент до тих пір, поки він

ще знаходиться в оброблюваному матеріалі. Дайте

відрізному кругу спочатку досягти повного числа

обертів, перш ніж обережно продовжити роботу. У

протилежному випадку круг може застряти, вискочити

з оброблюваного матеріалу або сіпнутися.

u Підпирайте плити або великі оброблювані

поверхні, щоб зменшити ризик сіпання через

заклинення відрізного круга. Великі заготовки

можуть прогинатися під власною вагою.

Оброблюваний матеріал треба підпирати з обох боків,

а саме як поблизу від прорізу, так і з краю.

u Будьте особливо обережні при прорізах в стінах

або в інших місцях, в які Ви не можете зазирнути.

Відрізний круг, що занурюється, може порізати

газопровід або водопровід, електропроводку або інші

об’єкти і спричинити сіпання.

u Не намагайтеся виконувати криволінійне різання.

Занадто сильне натискання на відрізний круг збільшує

навантаження на нього та його схильність до перекосу

або застрявання і таким чином збільшує можливість

сіпання або ламання шліфувального круга, що може

спричинити важкі травми.

Особливі попередження при шліфуванні наждаком:

u Використовуйте абразивні шкурки належного

розміру. Дотримуйтесь інструкції виробника щодо

розміру абразивних шкурок. Абразивна шкурка, що

надто далеко виступає за опорну шліфувальну тарілку,

може спричинити тілесні ушкодження, а також

застрявання, розрив абразивної шкурки або

призвести до сіпання.

Особливі попередження при крацюванні дротяною

u Зважайте на те, що навіть під час звичайного

використання з дротяної щітки можуть вилітати

шматочки дроту. Не створюйте занадто сильне

навантаження на дроти, занадто сильно

натискуючи на щітку Шматочки дроту, що відлітають,

можуть дуже легко впиватися в тонкий одяг та/або

u Якщо вказується захисний кожух, запобігайте

тому, щоб захисний кожух та тарілчаста чи чашкова

дротяна щітка торкалися одне одного. Тарілчасті та

чашкові дротяні щітки можуть в результаті

притискування та через відцентрові сили збільшувати

Bosch Power Tools 1 609 92A 6WP | (08.06.2022)318 | Українська

Додаткові вказівки з техніки безпеки

Вдягайте захисні окуляри!

Захисний кожух не можна

використовувати для розрізання. За

допомогою відповідної насадки захисний

кожух також можна використовувати для

Під час роботи тримайте

електроінструмент міцно обома руками і

зберігайте стійке положення. Двома

руками ви можете більш надійно працювати

електроінструментом.

u При використанні робочих інструментів із

внутрішньою різьбою, таких як щітки та алмазні

свердлильні коронки, слід дотримуватися

максимальної довжини різьби шліфувального

шпинделя. Кінець шпинделя не повинен торкатися

нижньої частини робочого інструмента.

u Для знаходження захованих в стіні труб або

електропроводки користуйтеся придатними

приладами або зверніться в місцеве підприємство

електро-, газо- і водопостачання. Зачеплення

електропроводки може призводити до пожежі та

ураження електричним струмом. Зачеплення газової

труби може призводити до вибуху. Зачеплення

водопровідної труби може завдати шкоду

матеріальним цінностям.

u Не торкайтеся шліфувальних або відрізних кругів,

поки вони не охолонуть. Круги сильно нагріваються

u При зникненні електропостачання, напр., при

витягуванні акумулятора, розблокуйте вимикач та

встановіть його в положення ВИМК. Таким чином Ви

попередите неконтрольоване увімкнення приладу.

u Закріплюйте оброблювану заготовку. За допомогою

затискного пристрою або лещат оброблюваний

матеріал фіксується надійніше ніж при триманні його в

u Зберігайте робочі інструменти всередині будівлі в

сухому, незамерзаючому приміщенні, де

підтримується постійна температура.

u Перед транспортуванням електроінструмента

зніміть робочі інструменти. Це допоможе уникнути

u Сполучникові відрізні і шліфувальні круги мають

термін придатності, після закінчення якого їх

більше не можна використовувати.

u При пошкодженні або неправильній експлуатації

акумуляторної батареї може виходити пар.

Акумуляторна батарея може займатись або

вибухати. Впустіть свіже повітря і – у разі скарг –

зверніться до лікаря. Пар може подразнювати

u Не відкривайте акумуляторну батарею. Існує

небезпека короткого замикання.

u Гострими предметами, напр., гвіздками або

викрутками, або прикладанням зовнішньої сили

можна пошкодити акумуляторну батарею. Можливе

внутрішнє коротке замикання, загоряння, утворення

диму, вибух або перегрів акумуляторної батареї.

u Використовуйте акумуляторну батарею тільки в

продуктах виробника чи партнерів AMPShare. Лише

за таких умов акумулятор буде захищений від

небезпечного перевантаження.

Захищайте акумуляторну батарею від

тепла, зокрема, напр., від сонячних

променів, вогню, бруду, води та вологи.

Існує небезпека вибуху і короткого

u Обережно! У разі використання

перешкоди для інших приладів і установок, літаків і

медичних апаратів (напр., кардіостимуляторів,

слухових апаратів). Крім того, не можна повністю

виключити можливість завдання шкоди людям і

тваринам, що знаходяться в безпосередній

близькості. Не користуйтеся електроінструментом

поблизу медичних апаратів,

бензоколонок, хімічних установок і територій, на

яких існує небезпека вибухів або можуть

проводитися підривні роботи. Не користуйтеся

електроінструментом з Bluetooth

Намагайтеся не вмикати інструмент на тривалий

час безпосередньо коло тіла.

Словесний товарний знак Bluetooth® і графічні товарні

знаки (логотипи) є зареєстрованими товарними

знаками і власністю Bluetooth SIG, Inc. Компанія

Robert Bosch Power Tools GmbH використовує ці

словесні/графічні товарні знаки за ліцензією.

Опис продукту і послуг

Прочитайте всі застереження і вказівки.

Невиконання вказівок з техніки безпеки та

інструкцій може призвести до ураження

електричним струмом, пожежі та/або

важких серйозних травм.

Будь ласка, дотримуйтеся ілюстрацій на початку

інструкції з експлуатації.

Електроінструмент призначений для різання та

крацювання металу, каменю, пластмас і композитних

матеріалів, обдирання металевих, полімерних та

комбінованих матеріалів, а також свердління кам’яних

матеріалів за допомогою алмазних свердлильних

коронок без використання води. При цьому в кожному

випадку необхідно використовувати відповідний

захисний кожух (див. „Робота“, Сторінка328).

1 609 92A 6WP | (08.06.2022) Bosch Power ToolsУкраїнська | 319

Для розрізання каменю необхідно забезпечити достатнє

відсмоктування пилу.

В комбінації з дозволеними шліфувальними

інструментами електроінструмент може

використовуватися для зачищення наждаком.

Електроінструмент не можна використовувати для

шліфування кам’яних матеріалів за допомогою алмазних

чашкових шліфувальних кругів.

Дані та налаштування електроінструмента при

встановленому модулі Bluetooth

можуть передаватися за допомогою радіотехнології

між електроінструментом і мобільним

Зображені компоненти

Нумерація зображених компонентів посилається на

зображення електроприладу на сторінці з малюнком.

Розблокувальний важіль для захисного кожуха

Стрілка напрямку обертання на корпусі

Інтерфейс користувача (GWS18V-15SC,

Перемикач увімкнення/вимкнення

Акумуляторна батарея

Кнопка розблокування акумуляторної батареї

Стандартна додаткова рукоятка (з ізольованою

Додаткова рукоятка з гасінням вібрацій (з

ізольованою поверхнею)

Перемикач увімкнення/вимкнення

(GWS18V-15P, GWS18V-15PSC)

Важіль розблокування вимикача увімкнення/

вимкнення (GWS18V-15P, GWS18V-15PSC)

Захисний кожух для шліфування

Захисний кожух для шліфування

Захисний кожух для розрізання

Опорний фланець з кільцем круглого перерізу

Твердосплавний чашковий диск

Швидкозатискна гайка зі скобою

Шліфувальний шпиндель

Гумова опорна шліфувальна тарілка

Ріжковий ключ під два отвори для затискної гайки

Вилковий гайковий ключ

Рукоятка (з ізольованою поверхнею)

Витяжний ковпак для розрізання з люнетним

Алмазний відрізний круг

Дискова щітка (Ø 22,22 мм)

Індикатор зарядженості акумуляторної батареї

(інтерфейс користувача)

Індикатор вимкнення при сіпанні (інтерфейс

Кнопка встановлення кількості обертів (інтерфейс

Індикатор ступеня кількості обертів/режиму

(інтерфейс користувача)

Символ смартфона (інтерфейс користувача)

Індикатор стану електроінструмента (інтерфейс

Індикатор температури (інтерфейс користувача)

Зображене або описане приладдя не входить в

стандартний обсяг поставки. Повний асортимент

приладдя Ви знайдете в нашій програмі приладдя.

Кутова шліфувальна машина GWS 18V-15 C GWS 18V-15 SC GWS 18V-15 SC

3601JH60.. 3601JH61.. 3601JH63..

Номінальна напруга V= 18 18 18

Номінальна кількість обертів

Частота обертання холостого ходу

Макс. діаметр шліфувального круга/гумової опорної

Різьба шліфувального шпинделя M 14 M 14 M 14

Макс. довжина різьби шліфувального шпинделя мм 22 22 22

Вимкнення при сіпанні ● ● ●

Bosch Power Tools 1 609 92A 6WP | (08.06.2022)320 | Українська

Кутова шліфувальна машина GWS 18V-15 C GWS 18V-15 SC GWS 18V-15 SC

Захист від повторного пуску ● ● ●

Гальмо інерційного вибігу ● ● ●

Встановлення кількості обертів – ● ●

Вага відповідно до EPTA-Procedure01:2014

кг 2,4–3,7 2,5–3,8 2,5–3,9

Рекомендована температура навколишнього

середовища при заряджанні

°C 0...+35 0...+35 0...+35

Допустима температура навколишнього середовища

Сумісні акумулятори GBA 18V...

Рекомендовані акумулятори для досягнення повної

Рекомендовані зарядні пристрої GAL 18...

Інтервал сигналу с 8 8 8

Максимальна дальність сигналу

A) Номінальна частота обертання на холостому ходу ENIEC62841-2-3 для вибору відповідних інструментів. Фактична частота

обертання на холостому ходу з міркувань безпеки та через виробничі допуски нижча.

B) виміряно за температури 20–25°C з акумулятором ProCORE18V8.0Ah та залежно від рівня заряду акумулятора та робочої

температури пристрою

залежно від використовуваного акумулятора (7), захисного кожуха ((15), (14), (16)) та додаткової рукоятки ((9), (10))

D) Обмежена потужність при температурі <0°C.

E) Мобільні термінали повинні бути сумісні з пристроями Bluetooth

з низьким енергоспоживанням (версія 4.2) і повинні підтримувати

стандарт Generic Access Profile (GAP).

F) Дальність сигналу може значно відрізнятися залежно від зовнішніх умов, включаючи використовувані приймачі. Всередині

закритих приміщень і крізь металеві перешкоди (напр., стіни, полиці, чохли тощо) дальність проходження сигналу Bluetooth® може

значно скорочуватись.

Кутова шліфувальна машина GWS 18V-15 P GWS 18V-15

3601JH6A.. 3601JH6B..

Номінальна напруга V= 18 18

Номінальна кількість обертів

Частота обертання холостого ходу

Макс. діаметр шліфувального круга/гумової опорної тарілки мм 125 125

Різьба шліфувального шпинделя M 14 M 14

Макс. довжина різьби шліфувального шпинделя мм 22 22

Вимкнення при сіпанні ● ●

Захист від повторного пуску ● ●

Гальмо інерційного вибігу ● ●

Встановлення кількості обертів – ●

Вага відповідно до EPTA-Procedure01:2014

Рекомендована температура навколишнього середовища при

°C 0...+35 0...+35

Допустима температура навколишнього середовища при експлуатації

Кутова шліфувальна машина GWS 18V-15 P GWS 18V-15

Сумісні акумулятори GBA 18V...

Рекомендовані акумулятори для досягнення повної потужності ProCORE18V...

Рекомендовані зарядні пристрої GAL 18...

Інтервал сигналу с – 8

Максимальна дальність сигналу

A) Номінальна частота обертання на холостому ходу ENIEC62841-2-3 для вибору відповідних інструментів. Фактична частота

обертання на холостому ходу з міркувань безпеки та через виробничі допуски нижча.

B) виміряно за температури 20–25°C з акумулятором ProCORE18V8.0Ah та залежно від рівня заряду акумулятора та робочої

температури пристрою

залежно від використовуваного акумулятора (7), захисного кожуха ((15), (14), (16)) та додаткової рукоятки ((9), (10))

D) Обмежена потужність при температурі <0°C.

E) Мобільні термінали повинні бути сумісні з пристроями Bluetooth

з низьким енергоспоживанням (версія 4.2) і повинні підтримувати

стандарт Generic Access Profile (GAP).

F) Дальність сигналу може значно відрізнятися залежно від зовнішніх умов, включаючи використовувані приймачі. Всередині

закритих приміщень і крізь металеві перешкоди (напр., стіни, полиці, чохли тощо) дальність проходження сигналу Bluetooth® може

значно скорочуватись.

Інформація щодо шуму і вібрації

GWS 18V-15 C GWS 18V-15 SC GWS 18V-15 SC

3601JH60.. . 3601JH61.. 3601JH63..

Значення звукової емісії визначені відповідно доENIEC62841-2-3.

А-зважений рівень звукового тиску від електроінструмента, як правило, становить

Рівень звукового тиску

Рівень звукової потужності

(векторна сума трьох напрямків) і похибкаK, визначені відповідно доENIEC62841-2-3:

Шліфування поверхні і різання шліфувальним кругом:

3601JH6A.. 3601JH6B..

Значення звукової емісії визначені відповідно доENIEC62841-2-3.

А-зважений рівень звукового тиску від електроінструмента, як правило, становить

Рівень звукового тиску

Рівень звукової потужності

(векторна сума трьох напрямків) і похибкаK, визначені відповідно доENIEC62841-2-3:

Шліфування поверхні і різання шліфувальним кругом:

Шліфування тонкого листового матеріалу або інших матеріалів, що легко вібрують, з великою поверхнею може

викликати підвищення шумової емісії до 15 дБ. Для зниження підвищеної шумової емісії можна використовувати

придатні за вагою демпфуючі мати. Підвищену шумову емісію необхідно враховувати як в оцінці ризику шумового

навантаження, так і під час вибору відповідного захисту органів слуху.

Зазначені в цих вказівках рівень вібрації і рівень емісії

шуму вимірювалися за визначеною в стандартах

процедурою; ними можна користуватися для порівняння

приладів. Вони також придатні для попередньої оцінки

рівня вібрації і рівня емісії шуму.

Зазначені рівень вібрації і рівень емісії шуму стосуються

основних робіт, для яких застосовується

електроінструмент. Однак у разі застосування

електроінструмента для інших робіт, роботи з іншим

приладдям або у разі недостатнього технічного

обслуговування рівень вібрації і рівень емісії шуму

можуть бути іншими. В результаті рівень вібрації і рівень

емісії шуму протягом всього робочого часу можуть

Для точної оцінки рівня вібрації і рівня емісії шуму

потрібно також враховувати інтервали часу, коли

електроінструмент вимкнений або, хоча й увімкнений,

але фактично не працює. Це може значно зменшити

сумарний рівень вібрації і рівень емісії шуму протягом

Визначте додаткові заходи безпеки для захисту

оператора електроінструмента від вібрації, напр.:

технічне обслуговування електроінструмента і робочих

інструментів, нагрівання рук, організація робочих

Вимкнення при сіпанні

У разі несподіваного сіпання

електроінструмента, напр. у разі

блокування у розрізі, подача струму на

двигун переривається електронікою. При

цьому світиться індикатор вимкнення при

сіпанні (38). У разі активації вимкнення при сіпанні

індикатор стану (42) блимає червоним.

Щоб повторно увімкнути електроінструмент, вимкніть

вимикач(5) / (11), а потім знову увімкніть

Гальмо інерційного вибігу

Електроінструмент оснащений електронною

системою Bosch Brake System. При

вимкненні шліфувальний інструмент

зупиняється за лічені секунди. Порівняно з

кутовими шліфмашинами без гальма вибігу

це значно скорочує інерційний вибіг та дозволяє раніше

покласти електроінструмент.

Захист від повторного пуску

Захист від повторного пуску запобігає

неконтрольованому запуску електроінструменту після

перебоїв з електропостачанням.

У разі активації захисту від повторного пуску індикатор

стану (42) блимає червоним.

Щоб повторно увімкнути електроінструмент, вимкніть

вимикач(5) / (11), а потім знову увімкніть

Вимкнення у разі удару

Вбудована система вимкнення у разі удару вимикає

електроінструмент, як тільки від вдаряється о підлогу

після падіння. При цьому індикатор стану (42) блимає

Щоб повторно увімкнути електроінструмент, вимкніть

вимикач(5) / (11), а потім знову увімкніть

Інтерфейс користувача (див. мал. E)

(GWS18V-15 SC/ GWS18V-15 PSC)

Модуль інтерфейсу користувача (4) слугує для

встановлення кількості обертів, а також для індикації

стану електроінструмента.

1 609 92A 6WP | (08.06.2022) Bosch Power ToolsУкраїнська | 323

Встановлення кількості обертів

(GWS18V-15 SC/ GWS18V-15 PSC)

У заводських налаштуваннях попередньо встановлені 3 ступеня кількості обертів. За допомогою спеціального додатку

(Bosch Toolbox App) можна запрограмувати від до 6 ступенів кількості обертів.

У разі зміни числа ступенів кількості обертів значення окремих ступенів підпасовуються під попередньо налаштовані

значення. У такому разі індикатор ступеня кількості обертів/режиму (40) світиться білим. Якщо значення кількості

обертів програмується індивідуально, індикатор ступеня кількості обертів/режиму (40) світиться при цьому ступені

кількості обертів синім (тобто не у відповідності до базових налаштувань). Індивідуальне налаштування ступенів

кількості обертів можливе кроками по 200хвил.

кожний. При цьому дотримуйтеся логіки зростання ступенів (2≥1 /

У наведених далі таблицях вказані попередньо встановлену кількість обертів (базові налаштування) для кожної

запрограмованої кількості ступенів.

GWS 18V-15 SC GWS 18V-15 PSC

Базове налаштування кількості обертів за ступенями

[об/хв] [об/хв] [об/хв] [об/хв] [об/хв] [об/хв]

Кількість ступенів обертів

Вказані значення ступенів кількості обертів залежать від використовуваного акумулятора, рівня заряду акумулятора та робочої

Базове налаштування кількості обертів за ступенями

[об/хв] [об/хв] [об/хв] [об/хв] [об/хв] [об/хв]

Кількість ступенів обертів

Вказані значення ступенів кількості обертів залежать від використовуваного акумулятора, рівня заряду акумулятора та робочої

температури пристрою.

Кнопкою встановлення кількості обертів (39) можна налаштовувати необхідну кількість обертів навіть під час роботи.

Дані, що містяться в нижчеподаній таблиці, – це рекомендовані значення для заводських налаштувань з 3 попередньо

встановленими ступенями кількості обертів.

Матеріал Застосування Робочий

Метал Знімання фарби Шліфувальна

Шліфування Шліфувальний

Матеріал Застосування Робочий

Шліфувальний круг 3 макс. макс.

Метал Розрізання Відрізний круг 3 макс. макс.

Каміння Розрізання Алмазний відрізний

u Допустима кількість обертів приладдя повинна як

мінімум відповідати максимальній кількості

обертів, що зазначена на електроінструменті.

Приладдя, що обертається швидше дозволеного,

може зламатися і розлетітися.

Акумуляторна батарея

Bosch продає акумуляторні електроінструменти також

без акумулятора. На упаковці зазначено, чи входить

акумулятор в комплект поставки вашого

Заряджання акумуляторної батареї

u Використовуйте лише зарядні пристрої, зазначені в

технічних даних. Лише на ці зарядні пристрої

розрахований літієво-іонний акумулятор, що

використовується у Вашому приладі.

Вказівка: літій-іонні акумулятори постачаються частково

зарядженими відповідно до міжнародних правил

транспортування. Щоб акумулятор міг реалізувати свою

повну ємність, перед тим, як перший раз працювати з

приладом, акумулятор треба повністю зарядити.

Вставляння акумуляторної батареї

Посуньте заряджену акумуляторну батарею в гніздо для

акумуляторної батареї, щоб вона відчутно увійшла у

Виймання акумуляторної батареї

Щоб витягти акумуляторну батарею, натисніть на кнопку

розблокування і витягніть акумуляторну батарею. Не

застосовуйте при цьому силу.

В акумуляторі передбачено 2ступені блокування, щоб

запобігти випадінню акумулятора при ненавмисному

натисканні на кнопку розблокування акумулятора.

Встромлений в електроінструмент акумулятор

тримається у положенні завдяки пружині.

Індикатор зарядженості акумуляторної

Зелені світлодіоди індикатора зарядженості

акумуляторної батареї показують ступінь зарядженості

акумулятора. З міркувань техніки безпеки опитувати стан

зарядженості акумулятора можна лише при зупиненому

Натисніть кнопку індикатора зарядженості акумуляторної

батареї або , щоб відобразити ступінь зарядженості.

Це можна зробити і тоді, коли акумуляторна батарея

витягнута з електроінструмента.

Якщо після натискання на кнопку індикатора

зарядженості акумуляторної батареї жоден світлодіод не

загоряється, акумулятор вийшов з ладу і його треба

Рівень заряду акумуляторної батареї відображається

також на модулі інтерфейсу користувача (див.

„Індикатори стану“, Сторінка330).

Тип акумуляторної батареї GBA 18V...

Свічення 3‑х зелених 60–100%

Свічення 2-х зелених 30–60%

Свічення 1-го зеленого 5–30%

Блимання 1-го зеленого 0–5%

Тип акумуляторної батареї ProCORE18V...

Свічення 5-и зелених 80–100%

Свічення 4-х зелених 60–80%

Свічення 3‑х зелених 40–60%

Свічення 2-х зелених 20–40%

Свічення 1-го зеленого 5–20%

Блимання 1-го зеленого 0–5%

Вказівки щодо оптимального поводження з

Захищайте акумулятор від вологи і води.

Зберігайте акумулятор лише за температури від –20 °C

до 50 °C. Зокрема, не залишайте акумулятор влітку в

1 609 92A 6WP | (08.06.2022) Bosch Power ToolsУкраїнська | 325

Час від часу прочищайте вентиляційні отвори

акумулятора м’яким, чистим і сухим пензликом.

Занадто коротка тривалість роботи після заряджання

свідчить про те, що акумулятор вичерпав себе і його

Зважайте на вказівки щодо видалення.

Встановлення модуля Bluetooth® Low Energy

Вказівка: Для електроінструментів GWS 18V-15 C

модуль Bluetooth ® Low Energy Module GCY42 доступний

в якості приладдя; для електроінструментів GWS 18V-15

SC та GWS18V-15PSC, що входить в комплект поставки.

Для отримання інформації щодо модуля Bluetooth® Low

Energy GCY42 прочитайте відповідну інструкцію з

Монтаж захисних пристроїв

u Перед усіма маніпуляціями з електроінструментом

(напр., технічним обслуговуванням, заміною

робочого інструмента тощо), а також при його

транспортуванні і зберіганні виймайте

акумуляторну батарею з електроінструменту. При

ненавмисному включенні вимикача існує небезпека

Вказівка: Після поломки шліфувального круга під час

роботи або при пошкодженні затискних пристроїв на

захисному кожусі/на електроприладі необхідно негайно

відправити електроприлад в сервісну майстерню, адреси

див. у розділі «Сервіс і консультації з питань

Захисний кожух для шліфування

Покладіть захисний кожух

(14) на кріплення на

електроінструменті так, щоб

кодовані кулачки захисного

кріпленню. При цьому

натисніть і тримайте

розблокувальний важіль

Натискаючи на захисний

кожух (14), надіньте його

на шийку шпинделя так,

щоб бортик захисного

кожуха сів на фланець

електроінструмента, і повертайте захисний кожух до тих

пір, поки він не зайде відчутно у зачеплення.

Встановіть захисний кожух (14) в необхідне для

виконуваної роботи положення. Для цього притисніть

розблокувальний важіль (1) догори і поверніть захисний

кожух (14) у потрібне положення.

u Установлюйте захисний кожух (14) завжди так,

щоб обидва кулачки розблокувального важеля (1)

заходили у відповідні отвори захисного кожуха

u Захисний кожух (14) потрібно встановити так, щоб

іскри не могли летіти в напрямку оператора.

u Захисний кожух (14) повинен повертатися лише

при приведенні в дію розблокувального важеля

(1) ! Інакше в жодному разі не можна

продовжувати роботу з електроінструментом і його

необхідно здати у сервісну майстерню.

Вказівка: Завдяки кодованим кулачкам на захисному

кожусі (14) можна монтувати лише захисний кожух, що

розрахований на відповідний електроінструмент.

Витяжний ковпак для шліфування

Для зменшення утворення пилу при шліфуванні фарб,

лаків та пластмаси твердосплавним чашковим кругом

(18) можна використовувати витяжний ковпак (13).

Витяжний ковпак (13) не призначений для обробки

До витяжного ковпака (13) можна приєднати придатний

Витяжний ковпак (13) монтується начебто захисний

кожух (14). Щітковий обід можна міняти.

Захисний кожух для розрізання

u При різанні завжди використовуйте захисний

кожух для різання(15) або захисний кожух для

шліфування (14) разом із кожухом для різання

u Для розрізання каменю необхідно забезпечити

достатнє відсмоктування пилу.

Захисний кожух для розрізання(15) монтується так

само, як захисний ковпак для шліфування(14).

Кожух для різання з металу

Встановіть кожух для різання(16) з металу на захисний

кожух для шліфування(14) (див. мал.A): поверніть

утримуючу скобу назад (➊). Вставте кожух(16) на

захисний кожух для шліфування(14) (➋). Щільно

притисніть утримуючу скобу до захисного кожуха(14)

Для знімання (див. мал.B) натисніть кнопку на

утримуючій скобі (➊) і поверніть її назад (➋). Зніміть

кожух(16) із захисного кожуха(14) (➌).

Кожух для різання із пластмаси

Вставте кожух для різання(16) із пластмаси на захисний

кожух для шліфування(14) (див. мал.C). Кожух(16)

чутно фіксується на захисному кожусі(14).

Для знімання (див. мал.D) розблокуйте кожух(16) на

захисному кожусі(14) (➊) зліва або справа і зніміть

Витяжний ковпак для розрізання з люнетним

Витяжний ковпак для розрізання з люнетним

супортом(32) монтується так само, як захисний кожух

Bosch Power Tools 1 609 92A 6WP | (08.06.2022)326 | Українська

За рахунок кріплення додаткової рукоятки(9)/(10) через

скобу на витяжному ковпаку до корпусу редуктора

електроінструмент міцно з’єднаний з витяжним

ковпаком. До витяжного ковпака з люнетним

супортом(32) можна підключити відповідний пилосмок

Bosch. Для цього вставте всмоктувальний шланг з

перехідником пиловідведення у передбачений для цього

приймальний штуцер витяжного ковпака.

Вказівка: тертя, яке виникає через пил у

всмоктувальному шлангу та у приладді під час

відсмоктування, викликає електростатичний заряд, який

користувач може відчувати як статичний розряд

(залежно від факторів навколишнього середовища та

свого фізіологічного стану). Для видалення тонкого пилу

та сухих матеріалів Bosch настійно рекомендує

використовувати антистатичний всмоктувальний шланг

u Під час роботи з гумовою шліфувальною

тарілкою(24) або чашковою щіткою/конусною

щіткою/алмазною свердлильною коронкою

завжди встановлюйте захист для руки (23).

Закріпіть захист для руки(23) за допомогою додаткової

Стандартна додаткова рукоятка/рукоятка з гасінням

Пригвинтіть додаткову рукоятку(9)/(10) праворуч або

ліворуч від головки редуктора залежно від способу

u Використовуйте електроінструмент лише з

додатковою рукояткою (9)/(10).

u Припиніть використання електроінструмента, якщо

додаткова рукоятка (9)/(10) пошкоджена. Не

змінюйте додаткову рукоятку (9)/(10).

Додаткова рукоятка з

гасінням вібрацій(10)

знижує рівень вібрації,

забезпечуючи приємнішу

та безпечнішу роботу.

Монтаж шліфувальних робочих інструментів

u Перед усіма маніпуляціями з електроінструментом

(напр., технічним обслуговуванням, заміною

робочого інструмента тощо), а також при його

транспортуванні і зберіганні виймайте

акумуляторну батарею з електроінструменту. При

ненавмисному включенні вимикача існує небезпека

u Не торкайтеся шліфувальних або відрізних кругів,

поки вони не охолонуть. Круги сильно нагріваються

Очистіть шліфувальний шпиндель (22) і всі призначені

При монтажі і демонтажі шліфувальних робочих

інструментів натисніть на фіксатор шпинделя (3), щоб

зафіксувати шліфувальний шпиндель.

u Перш, ніж натискати на фіксатор шпинделя,

зачекайте, поки шліфувальний шпиндель не

зупиниться! В іншому разі електроінструмент може

Шліфувальний/відрізний круг

Зважайте на розміри шліфувальних робочих

інструментів. Отвір за діаметром має пасувати до

опорного фланця. Не використовуйте адаптери або

При використанні алмазних відрізних кругів слідкуйте за

тим, щоб стрілка напрямку обертання на алмазному

відрізному крузі відповідала напрямку обертання

електроінструмента (див. стрілку напрямку обертання на

Послідовність монтажу зображена на сторінці з

Для закріплення шліфувального/відрізного круга

використовуйте швидкозатискну гайку (21) без будь-

Вказівка: при монтажі шліфувальних або відрізних

кругів за допомогою опорного фланця(17), що входить

до комплекту, і швидкозатискної гайки(21) не потрібно

використовувати прокладки.

Для кріплення шліфувального/відрізного круга вставте

опорний фланець з кільцем круглого перерізу(17) на

шліфувальний шпиндель(22) та накрутіть

швидкозатискну гайку(21).

Використовуйте швидкозатискну гайку (21) лише для

шліфувальних/відрізних кругів з максимальним

u Швидкозатискну гайку (21) дозволяється

використовувати лише для шліфувальних або

u Використовуйте лише бездоганну, непошкоджену

швидкозатискну гайку (21).

u При закручуванні слідкуйте за тим, щоб

маркірована сторона швидкозатискної гайки (21)

не дивилася на шліфувальний круг.

u Для закріплення шліфувального/відрізного круга

використовуйте виключно додану швидкозатискну

Натисніть на фіксатор

шліфувальний шпиндель.

гайки(21) підніміть скобу

швидкозатискної гайки

швидкозатискну гайку за

фіксації швидкозатискної

1 609 92A 6WP | (08.06.2022) Bosch Power ToolsУкраїнська | 327

гайки. Затискання за обід диска не є достатнім.

відпустити від руки. Для

цього підніміть скобу

швидкозатискної гайки

швидкозатискну гайку

проти стрілки годинника.

Ніколи не відкручуйте

швидкозатискну гайку,

яка сидить дуже міцно, за

допомогою інструмента –

використовуйте ріжковий ключ під два отвори.

Після монтажу опорного

фланця і шліфувального/

відрізного круга вільна

різьба на шліфувальному

складати не менше 4мм.

Слідкуйте за міцністю

посадки шліфувального

інструмента, щоб він не відкрутився від шпинделя під час

вибігу електроінструмента.

В опорному фланці(17) на центруючому

пояску знаходиться пластмасова деталь

(кільце круглого перерізу). Якщо кільце

круглого перерізу відсутнє або

пошкоджене, опорний фланець(17)

необхідно обов’язково замінити перед подальшим

u Після монтажу шліфувального інструмента, перш

ніж вмикати прилад, перевірте, чи правильно

вмонтований шліфувальний інструмент і чи вільно

він може обертатися. Впевніться, що

шліфувальний інструмент не зачіпає захисний

кожух або інші деталі.

Дозволені шліфувальні інструменти

Дозволяється використовувати усі названі в цій інструкції

шліфувальні інструменти.

Допустима частота обертання [хвил.

швидкість [м/с] використовуваних шліфувальних

інструментів має принаймні відповідати даним,

зазначеним в нижчеподаній таблиці.

З цієї причини зважайте на допустиму частоту обертання

або колову швидкість, зазначені на етикетці

шліфувального інструмента.

125 21 – 22,2 – 11000 80

Повертання головки редуктора (див.мал.F)

u Перед усіма маніпуляціями з електроінструментом

(напр., технічним обслуговуванням, заміною

робочого інструмента тощо), а також при його

транспортуванні і зберіганні виймайте

акумуляторну батарею з електроінструменту. При

ненавмисному включенні вимикача існує небезпека

Головку редуктора можна повертати з інтервалом у 90°.

Це забезпечує кращий доступ до вимикача при виконанні

певних робіт, напр., якщо Ви лівша.

Повністю викрутіть 4 гвинти(➊). Обережно та без

відриву від корпусу поверніть головку редуктора в нове

положення(➋). Знову затягніть 4 гвинти(➌).

Відсмоктування пилу/тирси/стружки

Пил таких матеріалів, як напр., лакофарбових покрить,

що містять свинець, деяких видів деревини, мінералів і

металу, може бути небезпечним для здоров’я. Торкання

або вдихання пилу може викликати у Вас або у осіб, що

Bosch Power Tools 1 609 92A 6WP | (08.06.2022)328 | Українська

знаходяться поблизу, алергічні реакції та/або

захворювання дихальних шляхів.

Певні види пилу, як напр., дубовий або буковий пил,

вважаються канцерогенними, особливо в сполученні з

добавками для обробки деревини (хромат, засоби для

захисту деревини). Матеріали, що містять азбест,

дозволяється обробляти лише спеціалістам.

– Слідкуйте за доброю вентиляцією на робочому місці.

– Рекомендується вдягати респіраторну маску з

Додержуйтеся приписів щодо оброблюваних матеріалів,

що діють у Вашій країні.

u Уникайте накопичення пилу на робочому місці. Пил

може легко займатися.

u Не навантажуйте електроінструмент настільки, щоб

u Перед усіма маніпуляціями з електроінструментом

(напр., технічним обслуговуванням, заміною

робочого інструмента тощо), а також при його

транспортуванні і зберіганні виймайте

акумуляторну батарею з електроінструменту. При

ненавмисному включенні вимикача існує небезпека

u Будьте обережні при прорізанні шліців у несучій

стіні, див. розділ «Вказівки щодо статики».

u Якщо оброблювана заготовка не лежіть стабільно

під власною вагою, її потрібно закріпити.

u Після сильного навантаження дайте

електроінструменту ще декілька хвилин

попрацювати на холостому ходу, щоб змінний

робочий інструмент міг охолонути.

u Не використовуйте електроприлад на абразивно-

u Не торкайтеся шліфувальних або відрізних кругів,

поки вони не охолонуть. Круги сильно нагріваються

Вказівки щодо роботи

u При обдирному шліфуванні за допомогою

шліфувальних засобів зі зв’язаним абразивом

завжди використовуйте захисний кожух для

u Ніколи не використовуйте для обдирання відрізні

u При обдирному шліфуванні захисним кожухом для

різання(15) або захисним кожухом для

шліфування(14) зі встановленим кожухом для

різання(16) можна зачепити заготовку, що

призведе до втрати контролю над інструментом.

Під кутом встановлення від 30° до 40° при обдирному

шліфуванні досягається найкращий результат

оброблення. Поводьте електроінструментом назад і

вперед, натискаючи на нього з однаковою силою.

Завдяки цьому оброблювана заготовка не буде

перегріватися, не змінить своєї фарби і на ній не

u При використанні кругів зі зв’язаним абразивом, які

можуть використовуватися як для різання, так і для

шліфування, необхідно використовувати захисний

кожух для різання(15) або захисний кожух для

шліфування(14) зі встановленим кожухом для

Шліфування поверхонь за допомогою віялоподібного

u При шліфуванні за допомогою віялоподібного

шліфувального круга завжди використовуйте

захисний кожух для шліфування(14).

Віялоподібним шліфувальним кругом (приладдя) можна

також обробляти вигнуті поверхні і профілі. Віялоподібні

шліфувальні круги мають значно довший

експлуатаційний ресурс, спричиняють менше шуму і

мають нижчу температуру шліфування ніж традиційні

Шліфування поверхонь за допомогою тарілчастого

u Для робіт з гумовим тарілчастим шліфувальним

кругом (24) завжди монтуйте захист для рук (23).

Виконувати шліфування за допомогою тарілчастого

шліфувального круга можна без захисного кожуха.

Послідовність монтажу зображена на сторінці з

Накрутіть круглу гайку(28) і затягніть її за допомогою

ріжкового ключа під два отвори.

Чашкова щітка/дискова щітка/конусна щітка

u При крацюванні за допомогою дискових щіток

завжди використовуйте захисний кожух для

шліфування(14). Виконувати крацювання за

допомогою чашкових/конусних щіток можна без

u Під час роботи з чашковою або конусною щіткою

завжди встановлюйте захист для руки(23).

u При перевищенні максимально допустимих

розмірів дискової щітки її дріт може зачепитися за

захисний кожух та відірватися.

Послідовність монтажу зображена на сторінці з

Чашкову/конусну/дискову щітку з різьбленням M14

необхідно нагвинчувати на шліфувальний шпиндель так,

щоб вона щільно прилягала до фланця шпинделя в кінці

різьблення шпинделя. Затягніть чашкову/конусну/

дискову щітку ріжковим ключем.

Для кріплення дискової щітки діаметром 22,22мм

вставте опорний фланець з кільцем круглого

перетину(17) на шліфувальний шпиндель(22),

накрутіть круглу гайку(28) і затягніть її ключем під два

1 609 92A 6WP | (08.06.2022) Bosch Power ToolsУкраїнська | 329

u Для різання металу за допомогою відрізних кругів

зі зв’язаним абразивом або алмазних відрізних

кругів завжди використовуйте захисний кожух для

різання(15) або захисний кожух для

шліфування(14) зі встановленим кожухом для

u При використанні захисного кожуха для

шліфування(14) при різанні за допомогою

відрізних кругів зі зв’язаним абразивом існує

підвищений ризик утворення іскор та часточок, а

також фрагментів диска при руйнуванні круга.

При відрізанні працюйте з помірним просуванням

робочого інструмента у відповідності до оброблюваного

матеріалу. Не натискайте на відрізний круг, не

перекошуйте його і не хитайте його.

Після вимкнення приладу не гальмуйте відрізний круг

використовувати проти

Інакше існує небезпека

виривання із прорізу. При

розрізанні профілів і

квадратних труб краще

починати з найменшого

u Для різання каменю за допомогою відрізних кругів

зі зв’язаним абразивом або алмазних відрізних

кругів для каменю/бетону завжди використовуйте

витяжний ковпак для різання з люнетним

супортом(32) або захисний кожух для різання (15)

або захисний кожух для шліфування (14) зі

встановленим кожухом для різання(16).

u Для розрізання каменю необхідно забезпечити

достатнє відсмоктування пилу.

u Вдягайте пилозахисну маску.

u Електроінструмент дозволяється використовувати

лише для сухого розрізання/сухого шліфування.

u При використанні захисного кожуха для

різання(15), захисного кожуха для

шліфування(14) або захисного кожуха для

шліфування(14) зі встановленим кожухом для

різання(16) для відрізних або шліфувальних робіт

по бетону або кам’яній кладці виникає підвищене

пилове навантаження і існує підвищений ризик

втрати контролю над електроінструментом, що

може призвести до віддачі.

Для розрізання каменю краще використовувати

алмазний відрізний круг.

При використанні витяжного ковпака для розрізання з

люнетним супортом(32) пилосмок повинен бути

допущеним для відсмоктування кам’яного пилу. Bosch

пропонує придатні пилосмоки.

напрямних салазок до

оброблюваної заготовки.

електроінструмент із

При розрізанні особливо твердих матеріалів, напр.

бетону з високим вмістом гальки, алмазний відрізний

круг може перегріватися, що призводить до його

пошкодження. Про це недвозначно свідчить вінець із

іскор навколо алмазного відрізного круга.

У такому разі припиніть розрізання та дайте алмазному

відрізному кругу охолонути, залишивши його протягом

короткого часу попрацювати на холостому ходу при

максимальній кількості обертів.

Значне зменшення продуктивності роботи і значна

кількість іскор свідчать про затуплення алмазного

відрізного круга. Ви можете знов нагострити його,

зробивши короткі надрізи в абразивному матеріалі,

напр., у силікатній цеглі.

Різання інших матеріалів

u Під час різання таких матеріалів, як пластик,

композитні матеріали тощо, за допомогою

відрізних кругів зі зв’язаним абразивом або

відрізних кругів Carbide Multi Wheel завжди

використовуйте захисний кожух для різання(15)

або захисний кожух для шліфування(14) зі

встановленим кожухом для різання (16). При

використанні витяжного ковпака з люнетним

супортом(32) досягається найкраща якість

Робота з алмазними свердлильними коронками

u Використовуйте лише алмазні свердлильні

коронки для сухого свердління.

u Під час роботи з алмазною свердлильною

коронкою завжди встановлюйте захист для

Не ставте алмазну свердлильну коронку паралельно до

заготовки. Занурюйтесь у заготовку під нахилом та

круговими рухами. Це дозволить досягти оптимального

охолодження та подовжити термін служби алмазної

свердлильної коронки.

Вказівки щодо статики

Прорізи в несучих стінах підпадають під дію відповідних

державних норм. Цих приписів потрібно обов’язково

додержуватися. З цієї причини перед початком роботи

необхідно отримати консультацію від відповідного

спеціаліста зі статики, архітектора або прораба.

Bosch Power Tools 1 609 92A 6WP | (08.06.2022)330 | Українська

Щоб увімкнути електроінструмент, посуньте

Щоб зафіксувати вимикач (5), натисніть на вимикач (5)

вперед і вниз так, щоб він увійшов у зачеплення.

Щоб вимкнути електроінструмент, відпустіть вимикач

(5) або, якщо він зафіксований, коротко натисніть

вимикач (5) назад і вниз і тоді відпустіть його.

u Перед використанням перевіряйте шліфувальні

інструменти. Шліфувальні робочі інструменти

мають бути бездоганно монтовані і вільно

повертатися. Здійсніть пробне увімкнення

принаймні на 1 хвилину без навантаження. Не

використовуйте пошкоджені, нерівні шліфувальні

інструменти або такі, що вібрують. Пошкоджені

робочі інструменти можуть ламатися і спричиняти

(GWS 18V-15 P/ GWS 18V-15 PSC)

Щоб увімкнути, посуньте важіль розблокування(12) і

притисніть після цього вимикач(11) угору.

Щоб вимкнути електроінструмент, відпустіть

u Перед використанням перевіряйте шліфувальні

інструменти. Шліфувальні робочі інструменти

мають бути бездоганно монтовані і вільно

повертатися. Здійсніть пробне увімкнення

принаймні на 1 хвилину без навантаження. Не

використовуйте пошкоджені, нерівні шліфувальні

інструменти або такі, що вібрують. Пошкоджені

робочі інструменти можуть ламатися і спричиняти

Індикатор зарядженості

акумуляторної батареї

(інтерфейс користувача)

Значення/причина Рішення

зелений Акумулятор заряджений –

жовтий Акумулятор майже розряджений Незабаром замініть або зарядіть

червоний Акумуляторна батарея сіла Замініть або зарядіть акумулятор

електроінструмента (42)

Значення/причина Рішення

зелений Стан в нормі –

жовтий Досягнута критична температура або

акумулятор майже розряджений

Дайте електроінструментові попрацювати

на холостому ході й охолонути або

незабаром замініть або зарядіть

світиться червоним Електроінструмент перегрівся або сів

Дайте електроінструментові охолонути або

замініть або зарядіть акумулятор

блимає червоним Спрацювало вимкнення у разі сіпання,

захист від повторного пуску або вимкнення

Вимкніть і знову увімкніть

синій блимає Електроінструмент з'єднаний з мобільним

терміналом або триває передача

Індикатор температури

Значення/причина Рішення

жовтий Досягнута критична температура (мотор,

електроніка, акумулятор)

Дайте електроінструментові попрацювати

на холостому ході й охолонути

1 609 92A 6WP | (08.06.2022) Bosch Power ToolsУкраїнська | 331

Індикатор температури

Значення/причина Рішення

червоний Електроінструмент перегрівся і

Дайте електроінструментові охолонути

Символ смартфону (41) Значення/причина

– За допомогою бездротової технології Bluetooth®, у випадку підключеного мобільного

кінцевого пристрою, на ньому може бути доступна додаткова інформація залежно від

індикації «Стан електроінструменту».

Разом з модулем Bluetooth® Low Energy GCY42 для

електроінструмента доступні такі функції зв'язку:

– Реєстрація та персоналізація

– Перевірка стану, подача попереджувальних

– Загальна інформація і налаштування

Для отримання інформації щодо модуля Bluetooth® Low

Energy GCY42 прочитайте відповідну інструкцію з

З'єднання електроінструмента з додатком потрібно

підтвердити, натиснувши кнопку встановлення кількості

обертів (39) у інтерфейсі користувача (4). Додаток

вимагає це зробити під час з'єднання.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

u Перед усіма маніпуляціями з електроінструментом

(напр., технічним обслуговуванням, заміною

робочого інструмента тощо), а також при його

транспортуванні і зберіганні виймайте

акумуляторну батарею з електроінструменту. При

ненавмисному включенні вимикача існує небезпека

u Для якісної і безпечної роботи тримайте

електроприлад і вентиляційні отвори в чистоті.

Акуратно зберігайте приладдя та акуратно поводьтеся з

Сервіс і консультації з питань застосування

В сервісній майстерні Ви отримаєте відповідь на Ваші

запитання стосовно ремонту і технічного обслуговування

Вашого продукту. Малюнки в деталях і інформацію щодо

запчастин можна знайти за адресою: www.bosch-pt.com

Команда співробітників Bosch з надання консультацій

щодо використання продукції із задоволенням відповість

на Ваші запитання стосовно нашої продукції та приладдя

При всіх додаткових запитаннях та замовленні запчастин,

будь ласка, зазначайте 10-значний номер для

замовлення, що стоїть на паспортній табличці продукту.

Гарантійне обслуговування і ремонт електроінструменту

здійснюються відповідно до вимог і норм виготовлювача

на території всіх країн лише у фірмових або

авторизованих сервісних центрах фірми «Роберт Бош».

ПОПЕРЕДЖЕННЯ! Використання контрафактної продукції

небезпечне в експлуатації і може мати негативні наслідки

для здоров’я. Виготовлення і розповсюдження

контрафактної продукції переслідується за Законом в

адміністративному і кримінальному порядку.

Бош Сервісний Центр електроінструментів

Факс: +380 44 512 0591

E-Mail: pt-service@ua.bosch.com

www.bosch-professional.com/ua/uk

Адреса Регіональних гарантійних сервісних майстерень

за- значена в Національному гарантійному талоні.

Адреси інших сервісних центрів наведено нижче:

www.bosch-pt.com/serviceaddresses

На рекомендовані літієво-іонні акумуляторні батареї

розповсюджуються вимоги щодо транспортування

небезпечних вантажів. Акумуляторні батареї можуть

перевозитися користувачем автомобільним транспортом

без потреби дотримання додаткових норм.

При пересилці третіми особами (напр.: повітряним

транспортом або транспортним експедитором) потрібно

додержуватися особливих вимог щодо упаковки та

маркування. У цьому випадку у підготовці посилки

повинен брати участь експерт з небезпечних вантажів.

Відсилайте акумуляторну батарею лише з

непошкодженим корпусом. Заклейте відкриті контакти та

запакуйте акумуляторну батарею так, щоб вона не

совалася в упаковці. Дотримуйтеся, будь ласка, також

можливих додаткових національних приписів.

Електроприлади, акумуляторні батареї,

приладдя і упаковку треба здавати на

екологічно чисту повторну переробку.

Не викидайте електроприлади та

акумуляторні батареї/батарейки в побутове

Bosch Power Tools 1 609 92A 6WP | (08.06.2022)332 | Қазақ

Відповідно до Європейської Директиви 2012/19/EU

щодо відходів електричного та електронного обладнання

та її перетворення в національне законодавство

електроінструменти, які більше не придатні до

використання, а також відповідно до Європейської

Директиви 2006/66/EC несправні або відпрацьовані

акумуляторні батареї/батарейки повинні здаватися

окремо і утилізуватися екологічно чистим способом.

При неправильній утилізації відпрацьовані електричні та

електронні прилади можуть мати шкідливий вплив на

навколишнє середовище та здоров’я людини через

можливу наявність небезпечних речовин.

Акумулятори/батарейки:

Будь ласка, зважайте на вказівки в розділі

Транспортування (див. „Транспортування“,

материалды шетімен кесуге

Металл Кесу Кескіш диск 3 макс макс

Аккумуляторды енгізу

Аккумулятор түрі GBA 18V...

Аккумулятор түрі ProCORE18V...

шпиндельді бекіту түймесін (3) басып, шпиндельді

u Шпиндельді бекіту түймесін тек шпиндель

Ажарлау шпинделін бекіту

екі саңылаулы гайка кілтін

ажарлау шпинделі ирек

Оны абразивті материалда, мысалы, силикат кірпіште

що и при извадена акумулаторна батерия.

зообтяжната гайка(21),

вдигнете скобата на бър-

зообтяжната гайка и за-

Заява про відповідність ЄС

Мизаявляємо під нашу одноособову відповідальність, що названі

вироби відповідають усім чинним положенням нищеозначених директив

і розпоряджень, а також нижчеозначеним нормам.

Технічна документація зберігається у: *
