ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GSR 645 TE Professional BOSCH

el Πρωτότυπο οδηγιών χρήσης

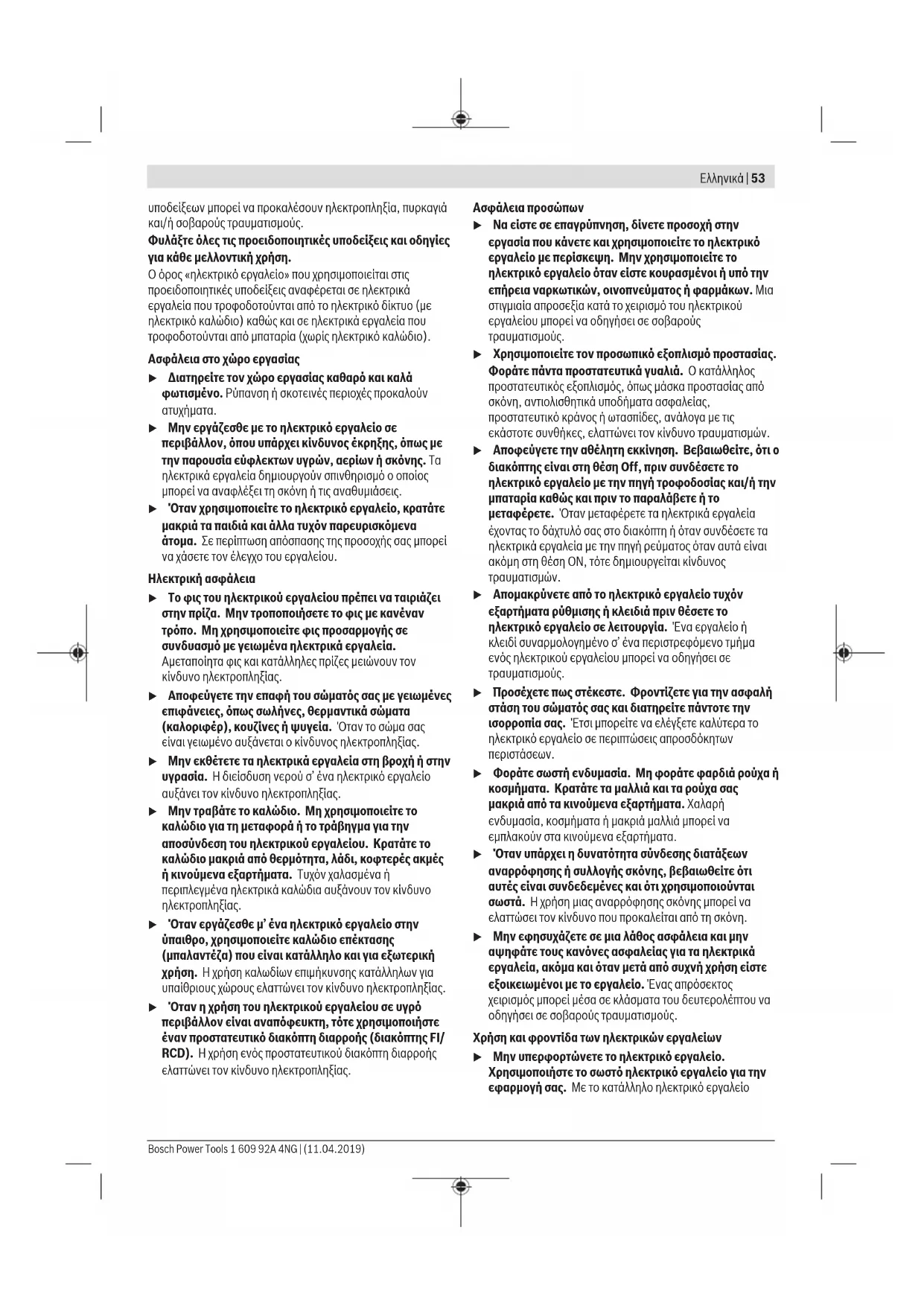

Υποδείξεις ασφαλείας

Γενικές υποδείξεις ασφαλείας για ηλεκτρικά

Διαβάστε όλες τις υποδείξεις

εικονογραφήσεις και όλα τα

τεχνικά στοιχεία, που συνοδεύουν αυτό το ηλεκτρικό

εργαλείο. Αμέλειες κατά την τήρηση των ακόλουθων 1 609 92A 4NG | (11.04.2019) Bosch Power ToolsΕλληνικά | 53

υποδείξεων μπορεί να προκαλέσουν ηλεκτροπληξία, πυρκαγιά

και/ή σοβαρούς τραυματισμούς.

Φυλάξτε όλες τις προειδοποιητικές υποδείξεις και οδηγίες

για κάθε μελλοντική χρήση.

Ο όρος «ηλεκτρικό εργαλείο» που χρησιμοποιείται στις

προειδοποιητικές υποδείξεις αναφέρεται σε ηλεκτρικά

εργαλεία που τροφοδοτούνται από το ηλεκτρικό δίκτυο (με

ηλεκτρικό καλώδιο) καθώς και σε ηλεκτρικά εργαλεία που

τροφοδοτούνται από μπαταρία (χωρίς ηλεκτρικό καλώδιο).

Ασφάλεια στο χώρο εργασίας

u Διατηρείτε τον χώρο εργασίας καθαρό και καλά

φωτισμένο. Ρύπανση ή σκοτεινές περιοχές προκαλούν

u Μην εργάζεσθε με το ηλεκτρικό εργαλείο σε

περιβάλλον, όπου υπάρχει κίνδυνος έκρηξης, όπως με

την παρουσία εύφλεκτων υγρών, αερίων ή σκόνης. Τα

ηλεκτρικά εργαλεία δημιουργούν σπινθηρισμό ο οποίος

μπορεί να αναφλέξει τη σκόνη ή τις αναθυμιάσεις.

u Όταν χρησιμοποιείτε το ηλεκτρικό εργαλείο, κρατάτε

μακριά τα παιδιά και άλλα τυχόν παρευρισκόμενα

άτομα. Σε περίπτωση απόσπασης της προσοχής σας μπορεί

να χάσετε τον έλεγχο του εργαλείου.

u Το φις του ηλεκτρικού εργαλείου πρέπει να ταιριάζει

στην πρίζα. Μην τροποποιήσετε το φις με κανέναν

τρόπο. Μη χρησιμοποιείτε φις προσαρμογής σε

συνδυασμό με γειωμένα ηλεκτρικά εργαλεία.

Αμεταποίητα φις και κατάλληλες πρίζες μειώνουν τον

κίνδυνο ηλεκτροπληξίας.

u Αποφεύγετε την επαφή του σώματός σας με γειωμένες

επιφάνειες, όπως σωλήνες, θερμαντικά σώματα

(καλοριφέρ), κουζίνες ή ψυγεία. Όταν το σώμα σας

είναι γειωμένο αυξάνεται ο κίνδυνος ηλεκτροπληξίας.

u Μην εκθέτετε τα ηλεκτρικά εργαλεία στη βροχή ή στην

υγρασία. Η διείσδυση νερού σ’ ένα ηλεκτρικό εργαλείο

αυξάνει τον κίνδυνο ηλεκτροπληξίας.

u Μην τραβάτε το καλώδιο. Μη χρησιμοποιείτε το

καλώδιο για τη μεταφορά ή το τράβηγμα για την

αποσύνδεση του ηλεκτρικού εργαλείου. Κρατάτε το

καλώδιο μακριά από θερμότητα, λάδι, κοφτερές ακμές

ή κινούμενα εξαρτήματα. Τυχόν χαλασμένα ή

περιπλεγμένα ηλεκτρικά καλώδια αυξάνουν τον κίνδυνο

u Όταν εργάζεσθε μ’ ένα ηλεκτρικό εργαλείο στην

ύπαιθρο, χρησιμοποιείτε καλώδιο επέκτασης

(μπαλαντέζα) που είναι κατάλληλο και για εξωτερική

χρήση. Ηχρήση καλωδίων επιμήκυνσης κατάλληλων για

υπαίθριους χώρους ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

u Όταν η χρήση του ηλεκτρικού εργαλείου σε υγρό

περιβάλλον είναι αναπόφευκτη, τότε χρησιμοποιήστε

έναν προστατευτικό διακόπτη διαρροής (διακόπτηςFI/

RCD). Ηχρήση ενός προστατευτικού διακόπτη διαρροής

ελαττώνει τον κίνδυνο ηλεκτροπληξίας.

u Να είστε σε επαγρύπνηση, δίνετε προσοχή στην

εργασία που κάνετε και χρησιμοποιείτε το ηλεκτρικό

εργαλείο με περίσκεψη. Μην χρησιμοποιείτε το

ηλεκτρικό εργαλείο όταν είστε κουρασμένοι ή υπό την

επήρεια ναρκωτικών, οινοπνεύματος ή φαρμάκων. Μια

στιγμιαία απροσεξία κατά το χειρισμό του ηλεκτρικού

εργαλείου μπορεί να οδηγήσει σε σοβαρούς

u Χρησιμοποιείτε τον προσωπικό εξοπλισμό προστασίας.

Φοράτε πάντα προστατευτικά γυαλιά. Ο κατάλληλος

προστατευτικός εξοπλισμός, όπως μάσκα προστασίας από

σκόνη, αντιολισθητικά υποδήματα ασφαλείας,

προστατευτικό κράνος ή ωτασπίδες, ανάλογα με τις

εκάστοτε συνθήκες, ελαττώνει τον κίνδυνο τραυματισμών.

u Αποφεύγετε την αθέλητη εκκίνηση. Βεβαιωθείτε, ότι ο

διακόπτης είναι στη θέση Off, πριν συνδέσετε το

ηλεκτρικό εργαλείο με την πηγή τροφοδοσίας και/ή την

μπαταρία καθώς και πριν το παραλάβετε ή το

μεταφέρετε. Όταν μεταφέρετε τα ηλεκτρικά εργαλεία

έχοντας το δάχτυλό σας στο διακόπτη ή όταν συνδέσετε τα

ηλεκτρικά εργαλεία με την πηγή ρεύματος όταν αυτά είναι

ακόμη στη θέση ΟΝ, τότε δημιουργείται κίνδυνος

u Απομακρύνετε από το ηλεκτρικό εργαλείο τυχόν

εξαρτήματα ρύθμισης ή κλειδιά πριν θέσετε το

ηλεκτρικό εργαλείο σε λειτουργία. Ένα εργαλείο ή

κλειδί συναρμολογημένο σ’ ένα περιστρεφόμενο τμήμα

ενός ηλεκτρικού εργαλείου μπορεί να οδηγήσει σε

u Προσέχετε πως στέκεστε. Φροντίζετε για την ασφαλή

στάση του σώματός σας και διατηρείτε πάντοτε την

ισορροπία σας. Έτσι μπορείτε να ελέγξετε καλύτερα το

ηλεκτρικό εργαλείο σε περιπτώσεις απροσδόκητων

u Φοράτε σωστή ενδυμασία. Μη φοράτε φαρδιά ρούχα ή

κοσμήματα. Κρατάτε τα μαλλιά και τα ρούχα σας

μακριά από τα κινούμενα εξαρτήματα. Χαλαρή

ενδυμασία, κοσμήματα ή μακριά μαλλιά μπορεί να

εμπλακούν στα κινούμενα εξαρτήματα.

u Όταν υπάρχει η δυνατότητα σύνδεσης διατάξεων

αναρρόφησης ή συλλογής σκόνης, βεβαιωθείτε ότι

αυτές είναι συνδεδεμένες και ότι χρησιμοποιούνται

σωστά. Η χρήση μιας αναρρόφησης σκόνης μπορεί να

ελαττώσει τον κίνδυνο που προκαλείται από τη σκόνη.

u Μην εφησυχάζετε σε μια λάθος ασφάλεια και μην

αψηφάτε τους κανόνες ασφαλείας για τα ηλεκτρικά

εργαλεία, ακόμα και όταν μετά από συχνή χρήση είστε

εξοικειωμένοι με το εργαλείο. Ένας απρόσεκτος

χειρισμός μπορεί μέσα σε κλάσματα του δευτερολέπτου να

οδηγήσει σε σοβαρούς τραυματισμούς.

Χρήση και φροντίδα των ηλεκτρικών εργαλείων

u Μην υπερφορτώνετε το ηλεκτρικό εργαλείο.

Χρησιμοποιήστε το σωστό ηλεκτρικό εργαλείο για την

εφαρμογή σας. Με το κατάλληλο ηλεκτρικό εργαλείο

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)54 | Ελληνικά

εργάζεστε καλύτερα και ασφαλέστερα στην αναφερόμενη

περιοχή ισχύος. u Μη χρησιμοποιήσετε ποτέ ένα ηλεκτρικό εργαλείο που έχει χαλασμένο διακόπτη On/Off. Ένα ηλεκτρικό

εργαλείο που δεν μπορείτε πλέον να το θέσετε σε

λειτουργία και/ή εκτός λειτουργίας είναι επικίνδυνο και

πρέπει να επισκευαστεί. u Αποσυνδέστε το φις από την πρίζα και/ή απομακρύνετε μια αποσπώμενη μπαταρία από το ηλεκτρικό εργαλείο,

προτού εκτελέσετε ρυθμίσεις, αλλάξετε εξαρτήματα ή

προτού φυλάξετε το ηλεκτρικό εργαλείο. Αυτά τα

προληπτικά μέτρα ασφαλείας μειώνουν τον κίνδυνο από

τυχόν αθέλητη εκκίνηση του ηλεκτρικού εργαλείου. u Φυλάγετε τα ηλεκτρικά εργαλεία που δε χρησιμοποιούνται μακριά από παιδιά και μην

επιτρέψετε τη χρήση του ηλεκτρικού εργαλείου σε

άτομα που δεν είναι εξοικειωμένα με το ηλεκτρικό

εργαλείο ή τις οδηγίες για τη λειτουργία του

ηλεκτρικού εργαλείου. Τα ηλεκτρικά εργαλεία είναι

επικίνδυνα όταν χρησιμοποιούνται από άπειρα πρόσωπα. u Συντηρείτε τα ηλεκτρικά εργαλεία και τα εξάρτημα. Ελέγχετε, αν τα κινούμενα εξαρτήματα είναι σωστά

ευθυγραμμισμένα και προσαρμοσμένα ή μήπως έχουν

σπάσει τυχόν εξαρτήματα ή οποιαδήποτε άλλη

κατάσταση, η οποία επηρεάζει τη λειτουργία του

ηλεκτρικού εργαλείου. Σε περίπτωση βλάβης,

επισκευάστε το ηλεκτρικό εργαλείο πριν τη χρήση. Η

κακή συντήρηση των ηλεκτρικών εργαλείων αποτελεί αιτία

πολλών ατυχημάτων. u Διατηρείτε τα εργαλεία κοπής κοφτερά και καθαρά. Προσεκτικά συντηρημένα κοπτικά εργαλεία σφηνώνουν

δυσκολότερα και οδηγούνται ευκολότερα. u Χρησιμοποιείτε τα ηλεκτρικά εργαλεία τα εξαρτήματα κτλ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας

υπόψη τις συνθήκες εργασίας και τις εργασίες που

πρέπει να εκτελεστούν. Η χρησιμοποίηση των

ηλεκτρικών εργαλείων για εργασίες που δεν προβλέπονται

γι’ αυτά μπορεί να δημιουργήσει επικίνδυνες καταστάσεις. u Διατηρείτε τις λαβές και τις επιφάνειες λαβής στεγνές, καθαρές και ελεύθερες από λάδι και γράσο. Οι

ολισθηρές λαβές και επιφάνειες λαβής δεν επιτρέπουν

κανέναν ασφαλή χειρισμό και έλεγχο του ηλεκτρικού

εργαλείου σε τυχόν απρόβλεπτες καταστάσεις.

Σέρβις u Δώστε το ηλεκτρικό εργαλείο σας για συντήρηση από εξειδικευμένο προσωπικό, χρησιμοποιώντας μόνο

γνήσια ανταλλακτικά. Έτσι εξασφαλίζετε τη διατήρηση

της ασφάλειας του ηλεκτρικού εργαλείου.

Υποδείξεις ασφαλείας για κατσαβίδια u Κρατάτε το ηλεκτρικό εργαλείο από τις μονωμένες επιφάνειες λαβής, όταν εκτελείτε μια εργασία, κατά

την οποία η βίδα μπορεί να έρθει σε επαφή με

κρυμμένη καλωδίωση ή με το ίδιο το καλώδιο του

εργαλείου. Η επαφή της βίδας με ένα ηλεκτροφόρο

καλώδιο μπορεί να θέσει τα ακάλυπτα μεταλλικά μέρη του

ηλεκτρικού εργαλείου υπό τάση και να προκαλέσουν

ηλεκτροπληξία στον χειριστή. u Χρησιμοποιείτε κατάλληλες συσκευές ανίχνευσης για να εντοπίσετε τυχόν μη ορατούς αγωγούς τροφοδοσίας

ή συμβουλευτείτε την τοπική εταιρία παροχής

ενέργειας. Ηεπαφή με ηλεκτρικές γραμμές μπορεί να

οδηγήσει σε πυρκαγιά και ηλεκτροπληξία. Ηπρόκληση

ζημιάς σ’ έναν αγωγό φωταερίου (γκαζιού) μπορεί να

οδηγήσει σε έκρηξη. Το τρύπημα ενός σωλήνα νερού

προκαλεί ζημιά σε πράγματα ή/και μπορεί να οδηγήσει σε

ηλεκτροπληξία. u Κρατάτε το ηλεκτρικό εργαλείο σταθερά. Κατά το σφίξιμο και λύσιμο των βιδών μπορούν να εμφανιστούν για

λίγο υψηλές ροπές αντίδρασης. u Ασφαλίστε το επεξεργαζόμενο κομμάτι. Ένα επεξεργαζόμενο κομμάτι συγκρατιέται ασφαλέστερα με μια

διάταξη σύσφιγξης ή με μια μέγγενη παρά με το χέρι σας. u Περιμένετε, μέχρι να ακινητοποιηθεί το ηλεκτρικό εργαλείο, προτού το εναποθέσετε. Το τοποθετημένο

εξάρτημα μπορεί να σφηνώσει και να οδηγήσει στην

απώλεια του ελέγχου του ηλεκτρικού εργαλείου.

Περιγραφή προϊόντος και ισχύος

Διαβάστε όλες τις υποδείξεις ασφαλείας και

τις οδηγίες. Η μη τήρηση των υποδείξεων

ασφαλείας και των οδηγιών μπορεί να

προκαλέσει ηλεκτροπληξία, πυρκαγιά και/ή

σοβαρούς τραυματισμούς.

Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των

οδηγιών λειτουργίας.

Χρήση σύμφωνα με τον προορισμό

Το ηλεκτρικό εργαλείο προορίζεται για το βίδωμα και το

Απεικονιζόμενα στοιχεία

Η απαρίθμηση των απεικονιζόμενων στοιχείων αναφέρεται

στην απεικόνιση του ηλεκτρικού εργαλείου στη σελίδα

Δακτύλιος ρύθμισης του οδηγού βάθους βιδώματος

Οδηγός βάθους βιδώματος

Πλήκτρο ακινητοποίησης του διακόπτη On/Off

Διακόπτης αλλαγής φοράς περιστροφής

Χειρολαβή (μονωμένες επιφάνειες λαβής)

Υποδοχή κατσαβιδόλαμας γενικής χρήσης

Εξαρτήματα που απεικονίζονται ή περιγράφονται δεν

περιέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογο

εξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμα

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsΕλληνικά | 55

Κατσαβίδι GSR 6-25 TE GSR 6-25 TE GSR 6-45 TE

Ονομαστική ισχύς W 701 701 701

μέγιστη ισχύς W 327 327 327

Αριθμός στροφών χωρίς φορτίο min

0-2 500 0-3.000 0-4.500

Ονομαστικός αριθμός στροφών min

0-1.700 0-1.700 0-3.000

Υποδοχή εξαρτήματος Εσωτερικό εξάγωνο ¼" Εσωτερικό εξάγωνο ¼" Εσωτερικό εξάγωνο ¼"

Μέγιστη διάμετρος βιδών mm 6 6 6

Ονομαστική ισχύς W 701 701 701

μέγιστη ισχύς W 327 327 327

Αριθμός στροφών χωρίς φορτίο min

0-5 000 0-6 000 0-6 500

Ονομαστικός αριθμός στροφών min

0-3 000 0-4 500 0-4 500

Υποδοχή εξαρτήματος Εσωτερικό εξάγωνο ¼" Εσωτερικό εξάγωνο ¼" Εσωτερικό εξάγωνο ¼"

Μέγιστη διάμετρος βιδών mm 6 6 6

Τα στοιχεία ισχύουν για μια ονομαστική τάση [U] 230 V. Σε περίπτωση που υπάρχουν αποκλίνουσες τάσεις και στις ειδικές για κάθε χώρα εκδόσεις

αυτά τα στοιχεία μπορεί να διαφέρουν.

Πληροφορίες για θόρυβο και δονήσεις

GSR 6-25 TE GSR 6-45 TE GSR 6-60 TE

Τιμές εκπομπής θορύβου υπολογισμένες κατά EN 62841-2-2.

Η σταθμισμένη Α ηχητική στάθμη του ηλεκτρικού εργαλείου ανέρχεται τυπικά στις ακόλουθες τιμές

Στάθμη ηχητικής πίεσης

Στάθμη ηχητικής ισχύος

Συνολικές τιμές ταλαντώσεων a

(διανυσματικό άθροισμα τριών κατευθύνσεων) και ανασφάλεια K υπολογισμένες κατά EN

Η στάθμη κραδασμών και η τιμή εκπομπής θορύβου που

αναφέρονται σ’ αυτές τις οδηγίες έχουν μετρηθεί σύμφωνα με

μια τυποποιημένη μέθοδο μέτρησης και μπορούν να

χρησιμοποιηθούν στη σύγκριση των διαφόρων ηλεκτρικών

εργαλείων. Είναι επίσης κατάλληλες για μια προσωρινή

εκτίμηση της εκπομπής κραδασμών και θορύβου.

Η αναφερόμενη στάθμη κραδασμών και τιμή εκπομπής

θορύβου αντιπροσωπεύουν τις βασικές χρήσεις του

ηλεκτρικού εργαλείου. Σε περίπτωση όμως που το ηλεκτρικό

Bosch Power Tools 1 609 92A 4NG | (11.04.2019)56 | Ελληνικά

εργαλείο χρησιμοποιηθεί διαφορετικά με μη προτεινόμενα

εξαρτήματα ή χωρίς επαρκή συντήρηση, τότε η στάθμη

κραδασμών και η τιμή εκπομπής θορύβου αποκλίνουν. Αυτό

μπορεί να αυξήσει σημαντικά την εκπομπή κραδασμών και

θορύβου κατά τη συνολική διάρκεια του χρόνου εργασίας.

Για την ακριβή εκτίμηση των εκπομπών κραδασμών και

θορύβου θα πρέπει να λαμβάνονται επίσης υπόψη και οι

χρόνοι κατά τη διάρκεια των οποίων το εργαλείο είναι

απενεργοποιημένο ή λειτουργεί, χωρίς όμως στην

πραγματικότητα να χρησιμοποιείται. Αυτό μπορεί να μειώσει

σημαντικά τις εκπομπές κραδασμών και θορύβου κατά τη

συνολική διάρκεια του χρόνου εργασίας.

Γι’ αυτό, πριν αρχίσουν οι επιπτώσεις των κραδασμών, πρέπει

να καθορίζετε συμπληρωματικά μέτρα ασφαλείας για την

προστασία του χειριστή όπως: Συντήρηση του ηλεκτρικού

εργαλείου και των εξαρτημάτων που χρησιμοποιείτε,

διατήρηση ζεστών των χεριών, οργάνωση της εκτέλεσης των

u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε

εργασία στο ηλεκτρικό εργαλείο.

Αλλαγή εξαρτήματος (βλέπε εικόνα A)

Αφαιρέστε τον οδηγό βάθους (4) προς τα εμπρός. Τραβήξτε

έξω την κατσαβιδόλαμα (1). Όταν χρειάζεται, μπορεί να

τραβηχτεί έξω επίσης και η υποδοχή κατσαβιδόλαμας γενικής

χρήσης (10) και να αλλάξει.

Μετά την πραγματοποίηση της αλλαγής του εξαρτήματος

τοποθετήστε ξανά τον οδηγό βάθους .

u Προσέξτε την τάση δικτύου! Τα στοιχεία της τάσης της

πηγής ρεύματος πρέπει να ταυτίζονται με τα αντίστοιχα

στοιχεία επάνω στην πινακίδα κατασκευαστή του

ηλεκτρικού εργαλείου. Ηλεκτρικά εργαλεία με

χαρακτηριστική τάση 230V λειτουργούν και με τάση

Ρύθμιση φοράς περιστροφής

Με τον διακόπτη αλλαγής φοράς περιστροφής (8) μπορείτε να

αλλάξετε τη φορά περιστροφής του ηλεκτρικού εργαλείου. Με

πατημένο τον διακόπτη On/Off (7) αυτό, όμως δεν είναι

– Δεξιόστροφη κίνηση: Για το βίδωμα βιδών σπρώξτε τον

διακόπτη αλλαγής της φοράς περιστροφής (8) προς τα

αριστερά μέχρι τέρμα.

– Αριστερόστροφη κίνηση: Για το λύσιμο ή το ξεβίδωμα

βιδών σπρώξτε τον διακόπτη αλλαγής της φοράς

περιστροφής (8) προς τα δεξιά μέχρι τέρμα.

Ενεργοποίηση/απενεργοποίηση

Για τη θέση σε λειτουργία του ηλεκτρικού εργαλείου πατήστε

τον διακόπτη On/Off (7) και κρατήστε τον πατημένο.

Για την ακινητοποίηση του πατημένου διακόπτη On/Off (7)

πατήστε το πλήκτρο ακινητοποίησης (6).

Για την απενεργοποίηση του ηλεκτρικού εργαλείου αφήστε

τον διακόπτη On/Off (7) ελεύθερο ή όταν είναι κλειδωμένος

με το πλήκτρο ακινητοποίησης (6), πατήστε σύντομα τον

διακόπτη On/Off (7) και αφήστε τον μετά ελεύθερο.

Ρύθμιση αριθμού στροφών

Μπορείτε να ρυθμίσετε συνεχώς τον αριθμό στροφών του

ενεργοποιημένου ηλεκτρικού εργαλείου, ανάλογα με την

πίεση που ασκείτε στον διακόπτη On/Off (7).

Ελαφριά πίεση του διακόπτη On/Off (7) έχει σαν αποτέλεσμα

έναν χαμηλό αριθμό στροφών. Οαριθμός στροφών αυξάνει

ανάλογα με την αύξηση της πίεσης.

Ρύθμιση του βάθους βιδώματος (βλέπε εικόνα B)

Με τον δακτύλιο ρύθμισης (3) μπορεί να προεπιλεγεί το βάθος

βιδώματος της κεφαλής της βίδας στο επεξεργαζόμενο

κομμάτι σε 8 ασφαλιζόμενες βαθμίδες ανά περιστροφή. Κάθε

βαθμίδα αντιστοιχεί σε μια αλλαγή του βάθους βιδώματος κατά

Με την περιστροφή του δακτύλιου ρύθμισης (3) προς τη φορά

των δεικτών του ρολογιού προκύπτει ένα μεγαλύτερο βάθος

βιδώματος, με την περιστροφή ενάντια στη φορά των δεικτών

του ρολογιού προκύπτει ένα μικρότερο βάθος βιδώματος.

Ο καλύτερος τρόπος εξακρίβωσης της απαιτούμενης ρύθμισης

είναι ένα δοκιμαστικό βίδωμα.

u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε

εργασία στο ηλεκτρικό εργαλείο.

u Τοποθετείτε το ηλεκτρικό εργαλείο μόνο

απενεργοποιημένο πάνω στο παξιμάδι/στη βίδα. Τα

περιστρεφόμενα εξαρτήματα μπορεί να γλιστρήσουν.

Φέρτε τη βίδα στην κατσαβιδόλαμα (1). Η βίδα συγκρατιέται

με τη μαγνητική δύναμη συγκράτησης της υποδοχής της

κατσαβιδόλαμας γενικής χρήσης (10). Πιέστε τη μύτη της

βίδας δυνατά πάνω στο προς βίδωμα υλικό, μέχρι να

ακουμπήσει ο αναστολέας του βάθους βιδώματος (4) πάνω

στο επεξεργαζόμενο κομμάτι.

Ενεργοποιήστε το ηλεκτρικό εργαλείο. Η βίδα βιδώνεται στο

υπό κατεργασία τεμάχιο μέχρι να επιτευχτεί το ρυθμισμένο

βάθος βιδώματος. Ο μηχανισμός κίνησης αποσυμπλέκεται. Η

υποδοχή εργαλείου δεν γυρίζει άλλο. Ελέγξτε το βάθος

βιδώματος και, αν χρειαστεί, επαναρρυθμίστε το.

Για το λύσιμο των βιδών ρυθμίστε τον διακόπτη αλλαγής φοράς

περιστροφής (8) στην αριστερή κίνηση και αφαιρέστε τον

αναστολέα του βάθους βιδώματος (4) προς τα εμπρός, χωρίς

να περιστρέψετε τον δακτύλιο ρύθμισης.

Μπορείτε να εργαστείτε επίσης με τοποθετημένο τον

αναστολέα του βάθους βιδώματος (4), όταν προσαρμόσετε το

Με το κλιπ ζώνης (5) μπορείτε να αναρτήσετε το ηλεκτρικό

εργαλείο π.χ. σε έναν ιμάντα. Έτσι έχετε ανά πάσα στιγμή και

τα δυο χέρια σας ελεύθερα και το εργαλείο πρόχειρο.

1 609 92A 4NG | (11.04.2019) Bosch Power ToolsTürkçe | 57

Συντήρηση και σέρβις

Συντήρηση και καθαρισμός u Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε εργασία στο ηλεκτρικό εργαλείο. u Να διατηρείτε το ηλεκτρικό εργαλείο και τις σχισμές αερισμού πάντοτε σε καθαρή κατάσταση για να

μπορείτε να εργάζεσθε καλά και με ασφάλεια.

Μια τυχόν αναγκαία αντικατάσταση του ηλεκτρικού καλωδίου

πρέπει να διεξαχθεί από τη Bosch ή από ένα εξουσιοδοτημένο

κέντρο σέρβις για ηλεκτρικά εργαλεία της Bosch, για να

αποφευχθεί έτσι κάθε κίνδυνος της ασφάλειας.

Εξυπηρέτηση πελατών και συμβουλές εφαρμογής

Το τμήμα εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας

σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας

καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια

συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα

βρείτε επίσης κάτω από: www.bosch-pt.com

Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως

τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους.

Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών

οπωσδήποτε τον 10ψήφιο κωδικό αριθμό σύμφωνα με την

πινακίδα τύπου του προϊόντος.

19400 Κορωπί – Αθήνα

Τα ηλεκτρικά εργαλεία, τα εξαρτήματα και οι συσκευασίες

πρέπει να ανακυκλώνονται με τρόπο φιλικό προς το

Μην ρίχνετε τα ηλεκτρικά εργαλεία στα

απορρίμματα του σπιτιού σας!

Μόνο για χώρες τηςΕΕ:

Σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/ΕΕ σχετικά με

τις παλιές ηλεκτρικές και ηλεκτρονικές συσκευές και τη

μεταφορά της οδηγίας αυτής σε εθνικό δίκαιο δεν είναι πλέον

υποχρεωτικό, τα άχρηστα ηλεκτρικά εργαλεία να συλλέγονται

ξεχωριστά για να ανακυκλωθούν με τρόπο φιλικό προς το

Δήλωση πιστότητας ΕΕ

Δηλώνουμε με αποκλειστική μας ευθύνη, ότι τα αναφερόμενα προϊόντα

αντιστοιχούν σε όλες τις σχετικές διατάξεις των πιο κάτω αναφερόμενων

οδηγιών και κανονισμών και ταυτίζονται με τα ακόλουθα πρότυπα.

Τεχνικά έγγραφα στη: *
